电力配电室中如何做高压试验的规程及试验方法高压试验是高电压技术的基础与关键。
任何高压电力设备都要进行高压试验，否则不能投入电力线路运行。
即使是经过试验已投入运行的设备，为了安全，正常的供电还要进行经常性的预防性试验。
预防性试验是运行部门保证设备安全运行的重要措施。
通过试验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运行中设备在工作电压或过电压作用下突然击穿造成的停电甚至发生严重损坏设备的事故。
根据我厂具体情况，需要做相应试验的有以下几项：一：变压器，具体试验项目有：1、变压器绝缘电阻的测量(试验前、打耐压前进行)，用绝缘电阻测试仪测量，因为变压器试验中需要用天短路电流大于3MA的测量，2、变压器直流电阻的测量，采用10A直流电阻测试仪分别对变压器高压侧1、2、3档及低压侧进行测量，当变压器越大时可采用20A的直流电阻或是40A的直流电阻测试仪3、变压器油的击穿电压试验，采用80KV绝缘油介电强度自动测试仪(此项进行6次取其平均值)4、变压器耐压试验5KVA/50KVA工频耐压试验装置(要求打压工频电压30KV,1分钟)。
5、必要时须进行吊芯检查。
(吊芯检查的程序另符)6、变压器试验周期老规程为两年一次。
二：电力电缆试验，具体项目有：1、绝缘电阻的测量。
在直流耐压试验之前进行。
相间绝缘，绝缘电阻测试仪测量2、工频电压的试验，打试验电压为50KV,每10KV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/uA以下。
3、试验周期1—3年一次。
三：电气设备试验：具体项目有：(高压开关柜)1、绝缘电阻测量(包括母线，断路器，互感器绝缘子相间与地的测量。
2、打压试验，(包括母线、互感器，断路器、绝缘子)。
(老规程：母线、绝缘子42KV,1分钟，断路器、互感器，38KV,1分钟)3、试验周期1—3年一次。
四：继电器调试：具体项目有：1、检查转盘、齿轮、接点等机械部分是否良好。
10kV电力测试设备有哪些10kV电力测试设备有哪些?以下是电力工程试验设备清单：申报承试五级资质设备清单：一、高压发生设备1、直流高压发生器60kV/2mA 1套直流耐压和直流泄漏测量避雷器直流参考电压和直流泄漏电流试验2、工频交流耐压试验成套装置5VA/50kV 1套变压器，开关，PT，CT等电气设的耐压试验3、变频串联谐振试验成套装置75kVA/25kV 1套高压电缆等耐压试验二、电气测量仪器1、抗干扰介质损耗测试仪1套电容和介质损耗测量2、回路电阻测试仪1套导电回路接触电阻测量3、互感器伏安特性测试仪1套伏安特性测试4、大型地网接地电阻测试仪1台35kV及以下变电站接地网量5、全自动电容电感测试仪1台测量电容器6、变压器直流电阻测试仪1台变压器绕组测量7、全自动变比组别测试仪1台变压器变比测量8、有载分接开关特性测试仪1台变压器有载开关测试9、电流互感器1台电流测量10、变压器损耗参数测量仪1台短路阻抗和负载损耗空载电流和空载损耗测量11、高压开关动特性测试仪1套高压开关机械动作特性测量12、氧化锌避雷器特性测试仪1台避雷器阻性电流测量有功分量及无功分量测量13、微机继电保护测试仪1套继电保护测量14、大电流发生器1套升流检查15、避雷器放电计数器测试仪1台避雷器16、绝缘电阻测试仪1台绝缘电阻测量，变压器绕组绝缘电阻及吸收比测量三、油、气试验仪器1、油色谱仪1套油浸变压器，油开关2、闭口闪点仪1台油浸变压器，油开关3、酸值测定仪1台油浸变压器，油开关4、绝缘油介电强度测试仪1套绝缘油的耐压测量四、其它仪表1、数字式兆欧表绝缘电阻测量2、万用表试验电压测量3、单臂电桥直流电阻测量4、双臂电桥直流电阻测量5、数字式双钳相位伏安表电流电压回路检查6、相序表指示三相正弦交流电源相序的顺逆7、钳形电流表电流测量8、直流稳压稳流电源9、互感器二次负荷测试仪二次负荷测量10、三相调压器15kVA 调压11、温湿度计电力预防试验内容的实施是能有效及时发现和诊断电气设备的缺陷，杜绝电力事故的发生，实施方案和要求是执行DL/T596-2005、GB50150-2016、GB26860-2011《电力设备预防性试验规程》的细则和纲要。
高压试验设备与高电压的测量培训资料1. 简介本文档旨在介绍高压试验设备以及高电压的测量和相关培训资料。
高压试验设备是用于测试电气设备和电气绝缘材料的工具，而高电压测量是用于测量高电压设备和电气系统中的电压值。
本文档将涵盖高压试验设备的基本原理、常见的高压试验设备类型以及高电压测量的方法和注意事项。
希望本文档能够对高压试验设备和高电压测量的相关人员提供有用的信息和指导。
2. 高压试验设备2.1 基本原理高压试验设备是通过施加高电压来测试电气设备和电气绝缘材料的耐压性能。
其基本原理是使用特定的电源和电路来产生高电压，并将高电压施加在需要测试的设备或材料上，通过观察被测试设备或材料的耐压情况来评估其绝缘性能。
2.2 常见的高压试验设备类型•直流高压试验设备：适用于直流电设备和绝缘材料的测试，能够提供稳定的直流高电压。
•交流高压试验设备：适用于交流电设备和绝缘材料的测试，能够提供稳定的交流高电压。
•波形高压试验设备：适用于对设备和绝缘材料的波形特性进行测试，能够提供不同形状和频率的高压波形。
2.3 使用注意事项•操作人员需要具备相关的电气知识和操作技能，确保安全操作。
•在使用高压试验设备之前，需要对设备进行检测和维护，确保其正常工作。
•操作过程中需要遵守相关的安全规定和操作规程，以防止意外事故的发生。
3. 高电压的测量3.1 测量方法•电压表：使用数字电压表或模拟电压表来测量高电压值。
•示波器：使用示波器观察高电压信号的波形和特征。
•分压器：使用分压器将高电压信号降压后再进行测量，以保护测量设备。
3.2 注意事项•使用高精度、高耐压的测量设备，确保测量结果的准确性和安全性。
•使用正确的测量方法和技术，避免误差和电击等风险。
•在测量过程中，应注意环境条件和设备工作状态的影响，确保测量结果的可靠性。
4. 培训资料为了提供更多关于高压试验设备和高电压测量的培训资料，以下是一些参考资源：•电气工程教材和参考书籍：例如《高压技术基础》、《高压试验技术》等。
高压电气试验技术培训教材目录一、基本知识高压试验技术培训的意义和目的-----------------------------------------------------------1 高压试验人员应具备的基本素养和要求--------------------------------------------------1 高压电气试验的分类--------------------------------------------------------------------------1 电气高压试验的专业术语--------------------------------------------------------------------2 二、常规试验方法绝缘电阻、吸收比和极化指数试验--------------------------------------------------------3 直流高电压和泄漏电流测量试验-----------------------------------------------------------5 介质损耗因数tgδ试验-----------------------------------------------------------------------7 交流耐压试验-----------------------------------------------------------------------------------9 电力设备局部放电试验-----------------------------------------------------------------------11 三、各类电气设备交接试验方法同步发电机试验--------------------------------------------------------------------------------13 交、直流电动机试验--------------------------------------------------------------------------15 电力变压器试验--------------------------------------------------------------------------------16 电流电压互感器试验--------------------------------------------------------------------------17 真空、SF6断路器及GIS试验--------------------------------------------------------------19 避雷器试验--------------------------------------------------------------------------------------19 套管试验-----------------------------------------------------------------------------------------20 电力电缆试验-----------------------------------------------------------------------------------20 电抗器、消弧线圈试验-----------------------------------------------------------------------21 电除尘器的试验--------------------------------------------------------------------------------21 绝缘子试验--------------------------------------------------------------------------------------21 电容器试验--------------------------------------------------------------------------------------21 绝缘油的化学分析和电气试验--------------------------------------------------------------21 接地电阻试验-----------------------------------------------------------------------------------21 母线试验和定相试验--------------------------------------------------------------------------22 电气绝缘安全用具的试验--------------------------------------------------------------------22基本知识1、高压试验技术培训的意义和目的：电力系统中60%以上的停电事故都是由电气设备的绝缘缺陷引起的，而设备绝缘部分的劣化、缺陷的发展都有一定的发展期，在这个期间，绝缘材料会发出各种物理、化学等方面的信息。

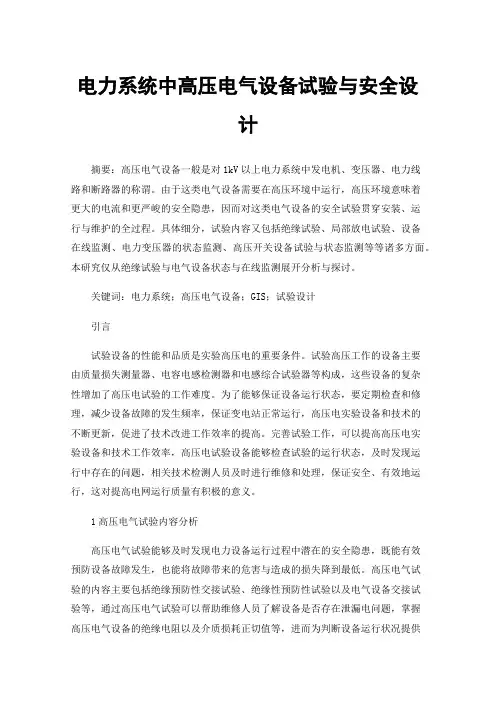

电力系统中高压电气设备试验与安全设计摘要：高压电气设备一般是对1kV以上电力系统中发电机、变压器、电力线路和断路器的称谓。
由于这类电气设备需要在高压环境中运行，高压环境意味着更大的电流和更严峻的安全隐患，因而对这类电气设备的安全试验贯穿安装、运行与维护的全过程。
具体细分，试验内容又包括绝缘试验、局部放电试验、设备在线监测、电力变压器的状态监测、高压开关设备试验与状态监测等等诸多方面。
本研究仅从绝缘试验与电气设备状态与在线监测展开分析与探讨。
关键词：电力系统；高压电气设备；GIS；试验设计引言试验设备的性能和品质是实验高压电的重要条件。
试验高压工作的设备主要由质量损失测量器、电容电感检测器和电感综合试验器等构成，这些设备的复杂性增加了高压电试验的工作难度。
为了能够保证设备运行状态，要定期检查和修理，减少设备故障的发生频率，保证变电站正常运行，高压电实验设备和技术的不断更新，促进了技术改进工作效率的提高。
完善试验工作，可以提高高压电实验设备和技术工作效率，高压电试验设备能够检查试验的运行状态，及时发现运行中存在的问题，相关技术检测人员及时进行维修和处理，保证安全、有效地运行，这对提高电网运行质量有积极的意义。
1高压电气试验内容分析高压电气试验能够及时发现电力设备运行过程中潜在的安全隐患，既能有效预防设备故障发生，也能将故障带来的危害与造成的损失降到最低。
高压电气试验的内容主要包括绝缘预防性交接试验、绝缘性预防性试验以及电气设备交接试验等，通过高压电气试验可以帮助维修人员了解设备是否存在泄漏电问题，掌握高压电气设备的绝缘电阻以及介质损耗正切值等，进而为判断设备运行状况提供参考依据。
除此之外，高压电气试验内容还包括耐压试验，借助耐压试验可以更好地判断设备的绝缘性能，及时找出设备的绝缘缺陷等。
对于绝缘预防性交接试验而言，主要内容包括介质损耗因数试验、绝缘电阻试验以及直流耐压试验等，通过相关试验，不仅可以帮助维修人员及时发现高压电气设备存在的缺陷，而且还可以为高压电气设备的交接、检修以及维护等方面工作提供参考依据。

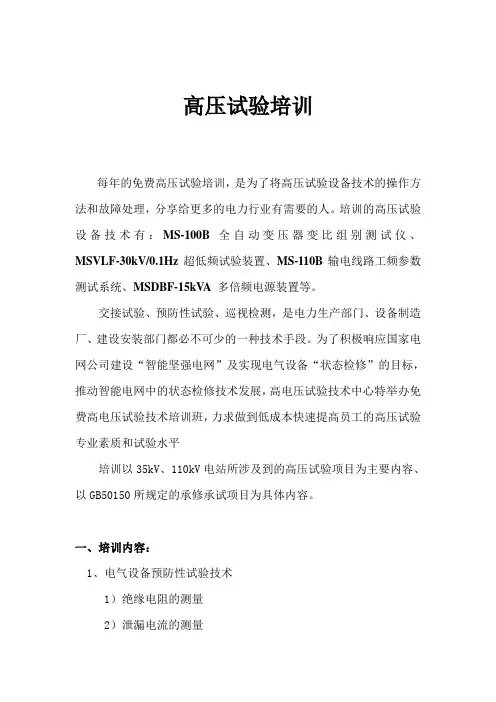

高压试验培训每年的免费高压试验培训，是为了将高压试验设备技术的操作方法和故障处理，分享给更多的电力行业有需要的人。
培训的高压试验设备技术有：MS-100B全自动变压器变比组别测试仪、MSVLF-30kV/0.1Hz超低频试验装置、MS-110B输电线路工频参数测试系统、MSDBF-15kV A多倍频电源装置等。
交接试验、预防性试验、巡视检测，是电力生产部门、设备制造厂、建设安装部门都必不可少的一种技术手段。
为了积极响应国家电网公司建设“智能坚强电网”及实现电气设备“状态检修”的目标，推动智能电网中的状态检修技术发展，高电压试验技术中心特举办免费高电压试验技术培训班，力求做到低成本快速提高员工的高压试验专业素质和试验水平培训以35kV、110kV电站所涉及到的高压试验项目为主要内容、以GB50150所规定的承修承试项目为具体内容。
一、培训内容：1、电气设备预防性试验技术1）绝缘电阻的测量2）泄漏电流的测量3）介质损耗因数的测量4）绝缘油的气相色谱试验与分析5）局部放电试验6）交、直流耐压试验7）试验结果的综合分析判断（状态检修试验规程解析）2、常用电气设备的试验、监测与故障诊断1）发电机的试验、监测与故障诊断2）变压器的试验、监测与故障诊断3）电容型设备的试验、监测与故障诊断4）金属氧化物避雷器的试验、监测与故障诊断5）电力电缆的试验、监测与故障诊断6）高压开关的试验、监测与故障诊断7）GIS的试验、监测与故障诊断8）绝缘子的试验、监测与故障诊断二、培训重点：1、基础的理论知识2、落地的现场实操演示3、详细的注意事项4、全面的在故障处理方法5、还有学员的实操演练三、培训对象：各级供电公司生产技术部门、输变电工区、检修工区技术监督与技术监理公司；各电厂电气室、变电站运行及检修人员电气试验人员；各电气设备生产厂家技术人员等，送变电公司、电力设计院、科研所及高校从事相关研究的技术人员等;各钢铁、铝业、矿业、石化、建筑、机场、地铁等大型用电企业的相关技术人员。

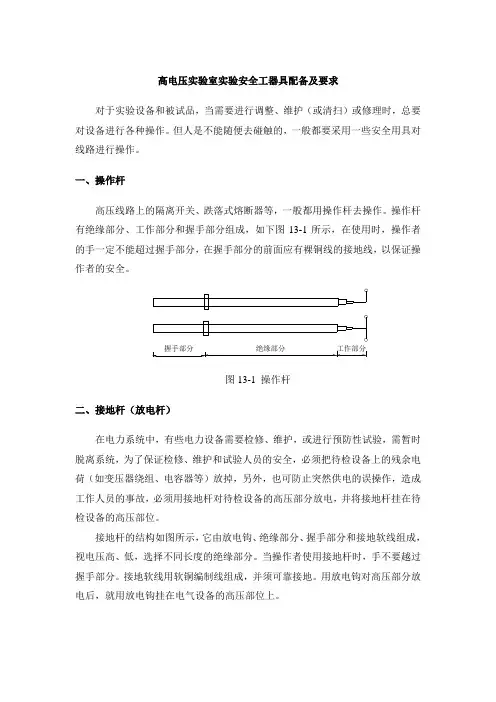

高电压实验室实验安全工器具配备及要求对于实验设备和被试品，当需要进行调整、维护（或清扫）或修理时，总要对设备进行各种操作。
但人是不能随便去碰触的，一般都要采用一些安全用具对线路进行操作。
一、操作杆高压线路上的隔离开关、跌落式熔断器等，一般都用操作杆去操作。
操作杆有绝缘部分、工作部分和握手部分组成，如下图13-1所示，在使用时，操作者的手一定不能超过握手部分，在握手部分的前面应有裸铜线的接地线，以保证操作者的安全。
图13-1 操作杆二、接地杆（放电杆）在电力系统中，有些电力设备需要检修、维护，或进行预防性试验，需暂时脱离系统，为了保证检修、维护和试验人员的安全，必须把待检设备上的残余电荷（如变压器绕组、电容器等）放掉，另外，也可防止突然供电的误操作，造成工作人员的事故，必须用接地杆对待检设备的高压部分放电，并将接地杆挂在待检设备的高压部位。
接地杆的结构如图所示，它由放电钩、绝缘部分、握手部分和接地软线组成，视电压高、低，选择不同长度的绝缘部分。
当操作者使用接地杆时，手不要越过握手部分。
接地软线用软铜编制线组成，并须可靠接地。
用放电钩对高压部分放电后，就用放电钩挂在电气设备的高压部位上。
放电钩绝缘部分握手部分图13-2 接地杆结构图三、绝缘手套、绝缘靴及其试验在用绝缘杆、绝缘夹进行操作时，不但要接好地线，还应戴好绝缘手套、穿好绝缘靴，以防止由于绝缘杆受潮或其他原因存在缺陷时，保证操作者不遭电击。
绝缘手套和绝缘靴在很多场合都得到应用。
以上所叙的安全用具，必须妥善保管，并要定期进行检查试验，假若发现安全用具损坏，应立即更换，否则要误大事，甚至危及人的生命。
常用电工绝缘工具试验如表13-3所示。
表13-3 常用电工绝缘工具试验一览表实验过程的安全管理与监督一、实验过程中的安全监督高压实验的实验过程需要严格的监督，要有严格的组织措施和技术措施，应做到以下方面：1、试验室应有安全工作制度，主要设备均应编制安全操作规程2、试验室应设立专职或兼职安全员，负责监督检查本规程及有关安全规程、安全制度的贯彻执行。
变电站高压电气设备试验记录试验日期：2024年1月1日试验地点：XX变电站试验仪器：高压电压表、高压电流表、绝缘电阻测试仪、避雷器放电计等试验设备：1.高压开关柜2.变压器3.隔离开关4.断路器5.避雷器6.继电器保护装置试验内容：1.绝缘电阻测试：使用绝缘电阻测试仪对设备的绝缘电阻进行测试，检查设备绝缘状况是否符合要求。
2.避雷器放电计测试：使用避雷器放电计测试避雷器的放电电流是否符合标准要求。
3.高压开关柜的分合闸试验：使用高压电压表和高压电流表测试高压开关柜的分合闸过程中的电压和电流值，检查分合闸过程中的动作是否正常。
4.变压器负载试验：使用高压电压表和高压电流表测试变压器在负载运行状态下的电压和电流值，检查变压器负载运行是否正常。
5.隔离开关和断路器试验：使用高压电压表和高压电流表测试隔离开关和断路器的分合闸过程中的电压和电流值，检查分合闸过程中的动作是否正常。
6.继电器保护装置测试：使用高压电压表和高压电流表测试继电器保护装置对设备的保护动作是否准确可靠。
试验结果：1.绝缘电阻测试结果：所有设备的绝缘电阻值均在规定范围内，表明设备的绝缘状况良好。
2.避雷器放电计测试结果：所有避雷器的放电电流均符合标准要求，表明避雷器的放电性能良好。
3.高压开关柜的分合闸试验结果：所有高压开关柜的分合闸过程中的电压和电流值符合标准要求，动作正常。
4.变压器负载试验结果：变压器在负载运行状态下的电压和电流值符合标准要求，负载运行正常。
5.隔离开关和断路器试验结果：隔离开关和断路器的分合闸过程中的电压和电流值符合标准要求，动作正常。
6.继电器保护装置测试结果：继电器保护装置对设备的保护动作准确可靠，符合标准要求。
试验结论：变电站的高压电气设备经过本次试验，各项试验结果符合标准要求，设备运行正常，并具备良好的绝缘性能和保护功能。
