转轮除湿机说明书

文件制修订记录1.0目的确保操作员正确使用机器和保障机器安全可靠的运行。

2.0范围适用于转轮除湿机。

3.0定义无4.0职责4.1使用部门：负责对操作机器按操作规程使用和对机器进行日常保养；4.2工程部：负责对机器进行维修和定期保养；5.0资格与培训A)维修人员必须具备政府颁发的相关资格证,并且须经政府定期培训和审查,方可上岗；B)操作人员必须具备公司人力资源部颁发的操作证,并且须经相关部门培训考核后方可上岗；6.0作业程序6.1 操作使用流程如下：6.1.1打开电源开关，此时电源指示灯燃亮，控制器液晶显示屏显示“欢迎使用西漳除湿设备厂除湿机”，如果产生报警，则关闭电源开关，进行相序检查并调整相序；6.1.2用“选择”键切换到“上电状态”画面，按“选择”键，使画面显示设定状态，然后按“设置”键，屏幕提示“请输入密码”。

如果不输入密码，则只要按两次“选择”键，再按一次“设置”键，就可以进行重新设定参数；6.1.3用“选择”键，切换到“设定参数”画面后，则可根据屏幕光标闪烁位置，按“+”“-”键，便可修改设定参数；6.1.4在光标闪烁位置，用“+”“-”键可以修改设定值，待参数设定修改好后，再按一次“设定”键，该参数即已设定或修改完毕；6.1.5用“选择”键可重复上述操作，并可以上下移动光标，选择不同的参数进行设定；6.1.6每次参数设定完毕，按“设置”键，屏幕显示回到“上电状态”画面，为延长液晶显示屏使用寿命，当按键操作停止5分钟后，屏幕变暗，此时若要观察屏幕显示参数状态，再按“设置”、“+”“-”、“选择”中任一键，屏幕显示亮度恢复。

6.1.7参数设定后，按下“再生开”转轮电机和再生风机电机开始工作，延时10秒钟后，加热器根据设定温度开始加热；6.1.8按下“除湿开”按钮，处理风机电机开始时工作，除湿机处于除湿状态；6.1.9如需要观察实时测量值及曲线、系统运作状态、故障状态等画面，按“选择”键选择，需要停机时，先按下“除湿关”按钮，除湿机停止工作；6.1.10如按下“再生关”按钮，加热器和生理风机电机（若未进行停机“1”操作）停止工作，此时转轮电机和再生风电机继续运行，同时进入关机延时状态，待延时时间到，则转轮电机和再生风机停止工作并记录关机的测量值或故障现象；6.2日常保养：日常保养由使用部门根据点检结果填写于《设备日常保养点检卡》上，其保养内容如下：6.2.1、清洁机体;6.2.2、处理机器表面的灰尘；6.3定期保养：定期保养由工程部相关人员将定期保养结果记录于《设备保养记录表》，其保养内容如下：6.3.1检查电气线路及元件是否良好，风机有无异常，蒸气管有无漏气现象。

转轮除湿机标准作业指导书ABCI HGFED前表冷器中表冷器转轮电机循环风机后表冷器初效过滤器除湿机标准作业指导书目录第一章除湿机运行基本要求第二章厂房除湿系统基本构成第三章厂房除湿机基本工作原理第四章除湿机运行操作规程第五章除湿机维护保养作业指导第六章除湿机常见故障处理流程第七章除湿机部件图文对照及说明第八章除湿机案例分析及经验分享第一章除湿机运行基本要求1、除湿机运行人员基本要求：1）、持机电类特种行业上岗证，通过岗前培训合格后才能上岗。

2）、同时具备电气和暖通技术的相关工作经验。

3）、熟悉系统操作，能独立判断和处理一般常见故障。

4）、除湿机属高温高压设备，操作人员要有较强的安全意识和工作责任感。

接受岗前培训2、除湿机运行基本要求：1）、要求除湿机的运行参数、阀门开度设置在最佳运行状态，详见第17页除湿机运行参数标准参考《附表1》。

2）、每天对比运行数据的变化情况，及时发现异常和安全隐患。

3）、要求除湿机各易损件/耗材按时巡查、定期保养。

4）、严格遵守除湿机标准作业指导文件，不违章、违规操作。

5）根据不同除湿机的实际运行工况，制定相应、可操作的维保计划。

6）、保证除湿机各系统在安全、高效、经济状态下运行。

企业需要的人才3、除湿机运行检查频次要求：1）、低露点（干燥房）除湿机每天巡查并记录4次2）、电加热（洁净房）除湿机每天巡查并记录2次4、除湿机三表要求：1、《除湿机运行记录表》记录清晰、真实、完整可查2、《除湿机保养表》科学合理、记录完整有效、可追索保养周期和责任人3、《维修履历表》维修记录真实、完整、归档并存电子档永久备查5、除湿机外观要求除湿机编号及工艺要求除湿机运行记录表除湿机保养记录表除湿机履历表1、机体干净无积尘、无油污、无水渍（机体每周检查保洁1次）2、蒸汽管道保温良好无破损外露、无漏气无水锤现象3、回风口无尘积堵塞、无明显油污沉积4、机体无漏风、无积水5、无异常振动和噪音6、除湿机机房管理要求：1）、除湿机机房通风良好2）、除湿机机房标志、标示清晰有效3）、除湿机机房制定岗位责任制度4）、除湿机机房安全防护措施齐全、有效除湿机外观干净整洁温湿度表机房环境检测记录表外来人员登记表A/B岗位责任制运行维护规范图片参照第二章厂房除湿系统基本构成1、工业除湿系统由多个高能耗、高价值的配套设备组成，设备的安全、高效、经济工作是日常运行的重点，以下是各系统工作流程示意图：信号采集信号输出蒸汽输出冻水回热回收冻水出干燥风回干燥风送2、除湿机风循环系统示意图A 处理空气进口B 干空气出口C 再生风进口D 再生干燥风E 高温再生风F 湿空气出口3、除湿机主要组成部分包括：燃气锅炉系统再生风进口再生干燥风高温干燥风干燥车间冷水机组系统电气控制系统除湿机除湿机部件组成示意图A 初效过滤器B 前表冷器C 中表冷器D 除湿转轮E 转轮电机F 循环风机G 后表冷器H 再生加热器I 再生风机4、除湿机的结构示意图第三章除湿机的基本工作原理A BCIHGFED前表冷器中表冷器转轮电机循环风机后表冷器初效过滤器通过两级除湿（降温法和吸附法除湿）实现车间除湿要求1、降温法：又叫冷冻除湿，假设空气已达到饱和状态，人为的把温度下降，这时的空气进入一个过饱和状态，水蒸气开始以结露的形式从空气中分离出来变成液态水（可除去70%左右的水分）。

除湿器使用说明书篇一：抽湿机使用说明抽湿机使用说明开机1. 打开电源开关。

2. 按一下“开\关”键，LED显示窗亮，所有显示正常后，LED显示窗显示当前环境湿度。

当设定湿度小于当前湿度，除湿机工作状态，如图1；当设定湿度大于当前湿度，除湿机停止运行状态，如图2 调节1. 温度设定：按动湿度增或湿度减键来调整你所需的湿度。

2. 定时设定：按第一下“定时/时钟”键，LED显示窗上“时钟”闪，通过按“加”、“减”键对当前时间的小时、分钟进行调整。

按第二下“定时/时钟”键，LED显示窗上“关机时间”闪，通过按“加”、“减”键对当前关机时间的小时进行设定。

设定好定时模式后，除湿机处于运行状态，则执行“定时关机时间”模式如果取消定时模式，按一下“定时/时钟”键，即可取消定时模式保养每月清洗空气过滤网一次责任人：何志强篇二：除湿器正确使用的方法除湿器正确使用的技巧南方地区，经常会碰到潮湿的天气，很容易引起室内受潮。

所以，做好去湿、防潮工作不容忽视。

下面就由小编为您浅谈：除湿器怎样为你创造舒适生活?使用方法：1，机体放置需平坦，不可倾斜或横倒，避免机器发生故障或异常异音。

加湿器内储水量过满，为免溢出污湿地面，而必须于运转中搬运机体时，请先拔掉电源线插头，再将储水桶内水倒掉。

2，除湿器使用时，室内温度要控制在合理的范围内。

低于15℃时，附着于蒸发器表面的水滴会结冰而使除湿机效果减弱，超过40℃以上时，系统内压力会增高而使压缩机过载，此时过载保护器应切断线路，否则压缩机马达会毁损。

3，不宜长途或剧烈搬动，需要将机体静置2-3小时后再接电源使用，避免压缩机受损;使用时，应该先把门窗关好，以免潮湿的外气进入室内影响除湿效果。

维护保养：1，冷凝器应该时常清洗，保持干净。

除湿机应置于室内中央位置，出入风口不得有阻碍物挡住，滤气网应清理干净。

2，清洗滤气网以40℃以下清水洗涤即可;用清洁剂清洗更好，洗掉灰尘后，用水冲干净，阴干后装回机体内。

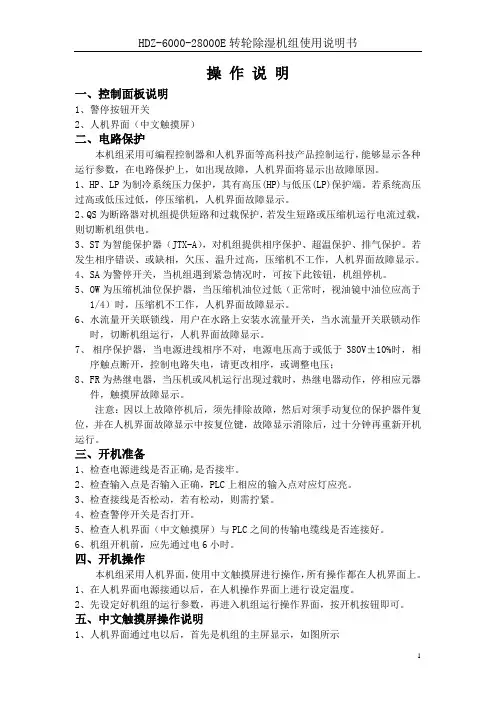

操作说明一、控制面板说明1、警停按钮开关2、人机界面（中文触摸屏）二、电路保护本机组采用可编程控制器和人机界面等高科技产品控制运行，能够显示各种运行参数，在电路保护上，如出现故障，人机界面将显示出故障原因。

1、HP、LP为制冷系统压力保护，其有高压(HP)与低压(LP)保护端。

若系统高压过高或低压过低，停压缩机，人机界面故障显示。

2、QS为断路器对机组提供短路和过载保护，若发生短路或压缩机运行电流过载，则切断机组供电。

3、ST为智能保护器（JTX-A），对机组提供相序保护、超温保护、排气保护。

若发生相序错误、或缺相，欠压、温升过高，压缩机不工作，人机界面故障显示。

4、SA为警停开关，当机组遇到紧急情况时，可按下此铵钮，机组停机。

5、OW为压缩机油位保护器，当压缩机油位过低（正常时，视油镜中油位应高于1/4）时，压缩机不工作，人机界面故障显示。

6、水流量开关联锁线，用户在水路上安装水流量开关，当水流量开关联锁动作时，切断机组运行，人机界面故障显示。

7、相序保护器，当电源进线相序不对，电源电压高于或低于380V±10%时，相序触点断开，控制电路失电，请更改相序，或调整电压；8、FR为热继电器，当压机或风机运行出现过载时，热继电器动作，停相应元器件，触摸屏故障显示。

注意：因以上故障停机后，须先排除故障，然后对须手动复位的保护器件复位，并在人机界面故障显示中按复位键，故障显示消除后，过十分钟再重新开机运行。

三、开机准备1、检查电源进线是否正确,是否接牢。

2、检查输入点是否输入正确，PLC上相应的输入点对应灯应亮。

3、检查接线是否松动，若有松动，则需拧紧。

4、检查警停开关是否打开。

5、检查人机界面（中文触摸屏）与PLC之间的传输电缆线是否连接好。

6、机组开机前，应先通过电6小时。

四、开机操作本机组采用人机界面，使用中文触摸屏进行操作，所有操作都在人机界面上。

1、在人机界面电源接通以后，在人机操作界面上进行设定温度。

转轮除湿机目 录1. 安全规则 (1)1.1 安全细则........................................................................................................... .11.2 安全标识 (1)1.3 工作环境 (2)2. 注意事项 (2)3. 型号简述 (2)4. 特点 (3)5. 机器规格 (3)5.1 机器规格表 (3)5.2 干燥能力对照表 (4)6. 如何选型? (4)7. 工作原理及相关说明 (5)7.1 工作原理 (5)7.2 相对湿度与露点 (5)7.3 为何要使用除湿机? (5)8. 工作原理示意图 (6)9. 安装调试 (7)9.1 安装示意图 (7)9.2 安装注意事项 (8)9.3 安装步骤及相关说明 (8)10. 操作说明 (10)11. 故障排除及保养 (11)11.1 故障分析及排除 (11)11.2 机器保养 (12)12. 电路图 (14)12.1 主电路图 (14)12.2 控制电路 (15)12.3 电器位置图 (16)尊敬的客户：感谢您使用本公司生产的除湿干燥机，以及对我们公司的信任和关爱。

在使用本机前请仔 细阅读使用手册，以便正确使用机器，避免因操作不当造成人员受伤或机器损坏。

1、安全规则11. 安全细则使用本机时，为避免触电、火灾或人员伤亡，请严格遵守下列基本安全措施：)仔细阅读和理解全部操作说明和注意事项。

)使用时请注意电源、电压是否相符，按照机身上注明的警告及指示来操作和使用。

)请务必请专业人士将本机接入地线电源。

)在清洁本机时，请先拔掉电源插头。

请勿使用液体或喷雾清洁机台，须用湿布擦拭。

)机身上的缝隙和开口用于通风，请勿堵塞或掩盖。

)切勿让插座和分线过载，否则会导致火灾或触电。

)本机设有自动开关装置且可能自动预热，任何易燃易爆物品请远离机台。

)关机时须先关闭“系统运转开关”，再关闭“主电源开关”。

双转轮除湿机操作规程(总8页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除x德x典物业管理服务有限公司文件类别：文件编号：版本号：受控状态：生效日期：捷丰双转轮除湿机操作规程批准审核编制年月日年月日年月日发放部门发放份数1.目的为更好的了解捷丰双转轮除湿机的工作原理和结构，正确掌握设备的维修、保养内容，规范设备的安全操作标准，确保除湿机能够良好运行。

2.范围本文件适用于公司所有的捷丰双转轮除湿机。

3.职责机电部经理及主管负责制定《捷丰双转轮除湿机操作规程》。

机电主管及工程师负责制定年度保养计划。

机电部运行技术员负责设备的操作、记录和日常保养。

机电部保养技术员负责设备的月度、年度保养。

机电部维修技术员负责设备的维修。

运维主管负责本规程的培训，考试合格取得上岗证后，方可操作设备。

4.定义NA5.内容系统图基本结构和原理基本结构工作原理通常采用双转轮除湿机处理流程，见图新风经前表冷处理后，通过一级转轮进行预处理，使新风湿度达到＜-10℃Td以下，为后级深度处理提供有利条件，然后与回风混合后通过中表冷进一步预冷，然后进入二级转轮除湿，空气中的水分子被转轮内的硅胶吸收，干燥后的空气通过后表冷、调整至所要求的温度、湿度转而送至车间，如此循环，最终达到控温控湿的要求。

冷冻除湿过程利用冷水机组送来的冷冻水，通过前表冷的冷却设备把空气冷却到露点温度以下，则在此露点以下超过饱和含量的水份便会凝结成水并被析出，从而除去空气中的大部份的水份。

转轮吸附除湿过程??????吸附式除湿轮为整个机组的核心部件，以坚固的复合硅胶做基材，加工成蜂巢状管道圆盘结构。

在基体上形成一个巨大的吸附表面。

密封装置将转轮分为270°扇形的除湿区和90°扇形的再生区。

需处理的潮湿空气由处理风机送入转轮除湿区，空气中的水份被吸附剂吸附，得到相对湿度极低的干燥气流，以达到除湿的目的；同时再生空气经加热后逆向通过转轮再生区，将吸附剂内的水份解吸出来并带走，恢复吸附剂的吸湿能力。

转轮除湿机操作规程一、转轮除湿机开机前准备：1.检查各检修门是否紧闭，若有松动，可调整门把手螺丝。

2.可试动除湿风机，再生风机，转轮电机的相应交流接触器，检查旋转方向3.检查电源进线交流电380V、220V是否在正常范围内，且三相电源之间是4.否平衡，电源各线路保险丝是否正常，接地是否正确可靠。

5.检查接线有无松动，应定期检查，加以紧固。

6.是否正确，若有反转，可调整相应电机相位即可。

7.检查各进、出风口应无遮挡、滤网应干净，风管阀门应正常开启，若为表8.冷器则进出水管阀门应开启，冷凝水排水应畅通。

二、转轮除湿机开机：1、电控箱上电后应进入欢迎使用产品界面。

2、按启动/停止键进入运行初始界面，可选择自动或手动模式。

3、按启动/停止键进入开机延时界面，此时转轮电机、再生风机、自动加热应间隔工作，相应交流接触器工作运行指示灯应亮。

4、待延时结束后，延时显示项更改为送风温度显示。

5、开启送风风机，除湿风机、辅助加热,相应交流接触器工作运行指示灯亮,设定加热值可按上或下键，至加热栏，设定加热温度（进口转轮120～150℃，国产转轮90～100℃），加热源若为蒸汽，相应电磁阀应工作。

6、需观测显示各项参数值显示值，以及各项运行部件运行电流、电压并做好相应记录。

三、转轮除湿机关机：1、在运行状态下，若备用开启状态，则应先关闭备用，然后按启动/停止键，进入延时关机界面，此时自动关闭加热、制冷1、制冷2，相应指示灯熄灭，至延时结束，系统将全部关闭。

2、短期停机时，可不关闭电控箱电源。

注意：1、再生风进口滤网及过滤器应保持干净、通风，否则将损坏转轮、冷冻机、影响除湿能力。

2、在正常运行在正常运行状态下，一旦意外停电，则需立即打开转轮检修门散热，来电后立即重新开机。

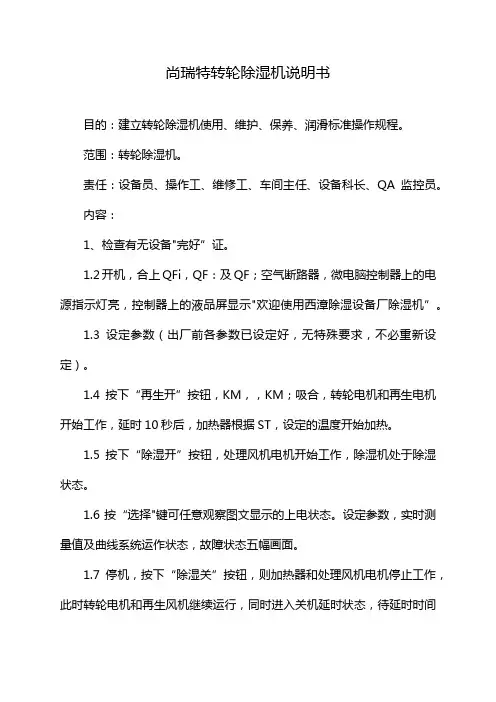

尚瑞特转轮除湿机说明书
目的：建立转轮除湿机使用、维护、保养、润滑标准操作规程。

范围：转轮除湿机。

责任：设备员、操作工、维修工、车间主任、设备科长、QA监控员。

内容：
1、检查有无设备"完好”证。

1.2开机，合上QFi，QF：及QF；空气断路器，微电脑控制器上的电源指示灯亮，控制器上的液品屏显示"欢迎使用西漳除湿设备厂除湿机”。

1.3设定参数（出厂前各参数已设定好，无特殊要求，不必重新设定）。

1.4按下“再生开”按钮，KM，，KM；吸合，转轮电机和再生电机开始工作，延时10秒后，加热器根据ST，设定的温度开始加热。

1.5按下“除湿开”按钮，处理风机电机开始工作，除湿机处于除湿状态。

1.6按“选择"键可任意观察图文显示的上电状态。

设定参数，实时测量值及曲线系统运作状态，故障状态五幅画面。

1.7停机，按下“除湿关”按钮，则加热器和处理风机电机停止工作，此时转轮电机和再生风机继续运行，同时进入关机延时状态，待延时时间
到，则转轮电机和再生风机电机停止工作，并记录关机时的测量值或故障现象，最后分离馈电空气断路器，切断总电源。

2、维护保养
2.1一个月后处理空气和再生空气过滤器，将过滤器无纺布取下清洗惊干。

2.2三个月后在电机轴承，减速箱以及转轮链条处调换或加钙基河滑脂；打开转芯门板，用吸尘器清除积尘。

DXB系列转轮除湿机标准操作规程文件编号: 文件名称:DXB系列转轮除湿机标准操作规程制定人: 制定日期: 页码:第 1 页共1页修订人: 修订日期: 印数: 审核人: 审核日期: 颁发部门:办公室批准人: 批准日期: 生效日期: 分发至:?生产部修订情况:, 目的: 建立DXB系列转轮除湿机标准操作规程。

, 适用范围:DXB系列转轮除湿机操作。

, 内容操作步骤:1、开机程序第一种:长期停机后第一次开机第二种:连续运行过程中间歇性的开停机，间歇时间在七天之内。

在第一种情况下开机，应该进行开机前准备:a)检查总配电放、房电源开关是否合上，相位是否发生改变; b)给设备转动部位之轴加注润滑油;检查各级过滤网，必要时进行清洗或更换;c)检查转轮的积尘程度，必要时进行吸尘或清洁;d)检查组合机组个进出口风量调节阀及再生风阀的开启度位有无变化，如有变化，将其复位;当确保上述条件成立(1) 合上电源进线处空气开关，机组电控柜各仪表显示正常。

(2) 开启表冷器冷冻水进水阀门(冷冻水温度?7?(3) 按操作面板F1启动按钮，再生风机，处理风机，除湿转轮、再生电加热工作(4) 根据回风温度调节后表冷器水阀门，调节冷水用量，使温度达到设计要求的范围2、关机程序(1)按操作面板F2停止按钮，再生电加热停止、处理风机停止工作，设备进人延时关机状态。

当再生加热温度60，整机不需要延时停止，直接停机。

(2)拉下空气开关，各仪表停止工作，全机停。

(3)停止冷冻机，关闭冷冻水阀，冷冻停止。

(4)如长期停机，请关闭机组各风阀，千万不要直接拉掉电源～以免剩余热损害转轮。

1安全使用及维护注意事项2-3一般故障排除445-6保护功能及维护保养 7-89其他10目录产品简介及安全注意事项 机件介绍控制面板介绍使用说明*请确保有可靠的接地线。

在使用本除湿机之前，请您仔细阅读以下内容,以确保正确、合理使用本除湿机。

下列的注意事项，为涉及安全的重要内容,当操作错误时可能引起不必要的事故。

因此，在使用本除湿机时务必遵守!■安全注意事项产品简介及安全注意事项■产品介绍核心部件：采用国际名牌旋转式压缩机，比同等制冷量制冷剂的往复式压缩机制冷效率高且省电。

其 它 4. 保修卡 一张3. 合格证一个2. 使用说明书一份■执行标准■三包条例■装箱单1. 除湿机一台GB4706.1 32GB4706. GB4343.1 GB17625.1* 全及售后服务质量，请认准有“3C ”标志的产品。

2、考虑人的生理健康条件及室内家俱和其他物品的保护 条件，如无特殊要求，建议湿度设定在RH50%~70% 间较为适宜,且省电.温馨提示:1、除湿机是国家“3C ”强制认证产品，为保证您的使用安 本产品实行用说明书”，凡因产品质量问题而发生故障，本厂特约维修部给予免费修理，但因使用不当或超出保修期后出现的问题，在修理时酌情收取工本费。

“三包",保修期一年。

保修期内，如发现产品不妥，请先参阅“使原因分析电源插头没有插入插座插座电源没有接通电控板保险丝熔断电控板变压器损坏环境湿度低于设定湿度电源插座缺少零线电源插座电压偏低电机电容损坏卡轴内部线圈损坏压缩机电容损坏卡缸内部线圈损坏故障现象排除方法机器不能运转无电源显示有电源显示将插头插入插座恢复电源更换保险丝更换变压器根据需要重新设定增加零线恢复正常电压E1E2温度传感器损坏湿度传感器损坏更换温度传感器更换湿度传感器E3(制冷系统异常)电机工作不正常压缩机工作不正常更换电容更换电机更换电机更换电容用大电容冲击更换压缩机缺少制冷剂查找漏电，予以修复，重新抽真空，加制冷剂空气过滤网积垢清洗过滤网除湿机进出风口有障碍物去除障碍物门窗开着关闭门窗并利用窗帘遮阳机器除湿效果不好噪音机器放置不平稳过滤网堵塞将机器重新放置平稳清洗过滤网漏水机器倾斜将机器调整水平出水管堵塞（连续排水）清除管内异物安全使用及维护注意事项本机使用容量匹配的专用线路及插座，禁止引线或使用移动插座。

除湿干燥机（蜂巢转轮式）使用说明书目录1.安全注意事项•••••••••••••••••••••••••••••••••••••••• 12.功能描述••••••••••••••••••••••••••••••••••••••••••• 63.面板说明••••••••••••••••••••••••••••••••••••••••••• 84.参数设定方法•••••••••••••••••••••••••••••••••••••• 105.维护与保养•••••••••••••••••••••••••••••••••••••••• 146.系列规格•••••••••••••••••••••••••••••••••••••••••••• 157.除湿干燥机干燥能力••••••••••••••••••••••••••••••••• 158.故障说明•••••••••••••••••••••••••••••••••••••••••• 159. 电路图••••••••••••••••••••••••••••••••••••••••••• 17使用说明书1.安全注意事项1.1危险危险为了防止触电、防止损害➢请按照『电气设备基准』、『内线规定』以及本操作说明书的规定进行电气施工。

➢请不要使用指定外的电源。

➢请完成指定的接地工程。

（黄绿色电源线）➢请紧固机器本体、计测器用电线的接插件和连接端子。

➢请不要破坏电线，不要给电线施压力，不要在电线上放置重物，不要夹住电线。

可能会引起触电。

➢配线以及检查工作请专业技术人员进行。

➢因检查、清扫而需要拆开机器时，请先切断电源和压缩空气源。

➢在进行线路检测之前，必须先切断电源，10分钟后用万用表测量电压，确保安全后再进行检测。

➢在通电过程中不得随意打开控制箱门。

➢不得用湿手去触碰机器本体、控制部、其它附属品。

➢确保机器本体、各零部件等连接可靠，螺栓螺母无松动。

警告火灾防止➢装置本体以及与之关联的装置附近禁止放置可燃性物质，以免在温度上升引燃这些物质。

四季型转轮除湿机技术规格书一.系统原理转轮冷冻组合型除湿机是针对华东地区四季分明，冬天冷、夏天热、黄霉天湿的条件而设计制造的，且将单独转轮型或单独冷冻型两种机型的有机组合，可以适合于任何环境使用，始终保持合适的湿度和较低的相对湿度。

1.除湿原理本设备采用制冷除湿和转轮吸附除湿两种组合除湿方式：湿空气首先经空气过滤器过滤后流经冷冻系统的蒸发器，与蒸发器表面接触，由于蒸发器表面温度低于湿空气的露点温度，空气中的水蒸汽就冷却凝结成水滴，聚集于积水盘内排出，空气的温度和含湿量得到降低,随后空气流经转轮，对部份空气进行深除湿,转轮除湿部分的主体结构为一不间断转动的蜂窝状吸湿材料制成的转轮。

由于吸湿剂与水的亲和力，吸收或吸附水分，从而除去空气中的部分水分。

同时在转轮再生区域，另一路的空气先经过再生加热器后，变成高温空气并穿透吸湿后的饱和转轮，使转轮中的已吸附的水分蒸发而变成湿空气，再通过再生风机将湿空气排到室外。

为了提高除湿机组的效能，当进风温度低于16℃时，仅采用转轮除湿，最终可获得所需的干空气。

2.自动控制的原理针对该类组合除湿形式的特点，利用先进的PLC程序控制系统对整个除湿系统进行温湿优选法自动控制：系统首选转轮除湿机承担湿负荷处理；在潮湿季节，当转轮除湿达到最大能率仍未满足湿度要求时，系统会逐渐提升前冷的制冷量，以提高冷冻除湿效果；反之，当湿度满足要求时，首先自动卸载制冷负荷，然后通过微调转轮除湿加热功率，控制湿度；在这里利用少量的制冷量去湿和控制送风温度。

利用上述方式进行系统的控制，可最大限度的降低制冷负荷，合理配比除湿功率。

直接蒸发制冷系统长时间在低负荷情况下运行，能有效节约能耗，延长运行寿命，具有工作易控制、故障发生率低等优点。

3.系统的组成本设备主要构成是:冷冻机组(压缩机、冷凝器、蒸发器和节流组件)、除湿系统（包括超高效除湿转轮、高效新风预表冷器、再生电加热器、主电加热器、主高压离心送风机、再生风机、过滤网等设备和部件）及智能除湿电气控制系统三大部分组成。

蒙特MCS300说明书
瑞士MUNTERS蒙特除湿器/除雾器/除湿机
蒙特除湿系统中采用干燥剂（一种很容易吸收和留住水汽的材料）去除空气中的水分。

干燥转轮除湿机特别适合于低温度和低湿度水平下去除空气中的水分。

瑞士MUNTERS 除湿器在干燥转轮除湿机的中心位置是一个由玻
璃纤维和耐热的陶瓷材料制成的除湿转轮。

当处理空气通过材料凹槽时，接触干燥剂，从而向干燥剂释放水分。

离开转轮时，处理空气变成干燥而排到室内。

吸附处理空气的水分后，饱和的除湿转轮缓慢转至另一股较小的气流以被加热。

这个被称为再生空气的气流使干燥剂变暖；温热的干燥剂释放水分；之后，水分被再生空气排到室外。

被干燥的转轮旋转至待处理空气，再一次吸收水分。

MCS300蒙特干燥转轮除湿机的特点：
模块化设计
使用冷凝器中释放的热量再生干燥转轮，因而非常高效和简便
根据顾客和应用的需求进行设计
可在超低露点（—70℃）进行高效的除湿。

精创转轮除湿机使用方法书
滚轮除湿机
除湿机又称为抽湿机、干燥机、除湿器，一般可分为民用除湿机和工业除湿机两大类，属于空调家庭中的一个成员。

通常，常规除湿机由压缩机、热交换器、风扇、盛水器、机壳及控制器组成。

其工作原理是：由风扇将潮湿空气抽入机内，通过热交换器，此时空气中的水分子冷凝成水珠，处理过后的干燥空气排出机外，如此循环使室内湿度保持在适宜的相对湿度。

除湿机应避免放在热源旁使用，要保持进出风口的畅通，一般情况下除湿机应放在空间的居中较合适，周围应有足够的空间，不要堆放物品。

保持空气流畅，可以达到除湿的效果均匀。

冷冻除湿机在低温（18 ℃以下）环境条件使用，都会结霜或结冰，带除霜功能的除湿机会自动化霜，但不带除霜功能的除湿机，可用人工化霜（断电的方式）。

一般情况下温度低，湿度也低，湿度低于40%以下，除湿的效果可能不明显，速度也较慢，这都属于正常现象。

消费者在购买除湿机时，对除湿量的计算要综合考虑噪音等指标，一般除湿量较大的除湿机，噪音较大，属工业设备类型，若需要噪音小而除湿要达到要求，建议多购买几台小型除湿机。

尽可能地把电器放在通风的位置，有待机状态的电器如彩电等，应尽量使其通电处于待机状态，其内部零件就会散发热量，驱散机体内的潮气,防爆除湿机，防止内部
元件损坏。

另外，房间居于低层，湿气比较大的居民，最好可以考虑选购一台除湿机来改善空气湿度。

联众转轮除湿机使用说明书无锡市联众控湿节能设备有限公司WuXi LianZhong Humidifier&Energy Saving Equipment Co.,Ltd.地址：江苏省宜兴市万石镇茶亭路8号服务热线：135********QQ:369999753前言感谢您购买使用联众转轮除湿机组，为使您更好的使用和维护机组，提高机组的运行效率，延长机组的使用寿命，特请您注意一下几点：1、本说明书包括有关正确安装、调试、开启及维护机组所必须的信息。

请您在开启或检修机组前，仔细阅读说明书。

2、安装工作必须由受过训练的专业人士进行。

3、在您第一次看开机前，请严格按照使用说明书规定的步骤依次操作以保证人、机的安全。

第一次开机操作应在本公司专业调试人员或委派人员指导下进行。

本说明书中所有插图及图片仅供参考。

本公司遵循不断完善产品原则，对产品规格、性能，材料及结构的部分改进或许难以通知阁下，敬请谅解，同时请与我公司保持联系以索取最新资料。

权利保留本手册在编制过程中已考虑到各种注意事项并尽量将各种功能描述详细。

本公司保留所有关于设备和技术资料及手册的最终权利。

USD-20D非标转轮除湿机无锡市联众控湿节能设备有限公司目录1、说明 (1)1.1箱体 (1)1.2转轮和转轮框架 (1)1.3处理风部分 (1)1.4再生加热部分： (2)2、工作原理 (2)3、产品介绍： (4)3.1标准设备 (4)3.2除湿转轮： (4)4、安装 (4)4.1发运及储存 (4)4.2检查 (5)4.3移动 (5)4.4位置要求 (5)4.5电气连接 (5)4.6蒸汽连接 (5)5、调试 (6)5.1启动前检查： (6)5.2风量调节 (6)5.3除湿性能测试 (7)6、操作 (7)6.1开机 (7)6.1.1接通电源 (7)6.1.2确定设定值 (7)6.1.3启动 (8)7、温控仪及湿控仪说明 (9)7.1温控仪的操作说明 (9)7.2湿控仪的操纵说明 (10)8、保养维护 (11)8.1、注意 (11)8.2、保养程序 (12)9、控制柜 (14)10、故障处理 (15)10.1警示 (15)10.2常见故障 (16)11、附录 (16)11.2机组运行记录表 (17)11.3维修保养记录表 (18)11.4技术性能表 (19)11.5电气控制柜配件表 (20)1、说明本样本介绍USD-20D型转轮除湿机，额定处理风量约为3000m3／h，再生风量为1000m3／h，采用电形式，转轮直径为770mm。

转轮式除湿机操作说明书目录B-200708KS/H01目 录1. 说明 22. 安装 53. 调试94. 操作125. 维护与保养166. 故障处理187. 附录-电路图20B-200708KS/H01说明1. 说明转轮除湿机组能有效地提供一种高效合理的空气湿度、温度控制方法;除湿机所处理的最大风量为7500 m³/h 。

适用于对温湿度进行准确控制的各类生产制造的工艺过程。

1.1 箱体：本除湿机组采用框架式结构，根据处理和控制要求进行工作部件安装。

面板是由0.8mm外板，0.5mm内板，中间夹20mm或更厚的聚氨酯或橡塑保温层。

外板是0.8mm的彩钢板;内板是0.5mm镀锌钢板，内外板通过聚氨酯或橡塑材料在高强度压力下粘合而成。

设备框架结构为铝型材；显得美观，大方，且坚固耐用。

宽敞的检修通道，拥有平齐无缝的可拆卸面板或带门把手的偏置铰链门。

所有的服务区域都安装可开启的门，门板用铰链和门锁固定，打开后可进行设备的保养和维护。

各功能段之间的连接都是在箱体内完成，这样就很好保证密封效果，外表面没有连接痕迹，挼拼装后就形成一个整体。

各种功能部件的选型和设计考虑到压降最小，使运行可靠、经济。

1.2 处理风道部分：进风口均设有过滤器，过滤效率为80%(计重法)，且过滤器很方便拆卸，一般可清洗三次。

风机采用离心式风机，钢制涡壳和叶片，后向型叶片。

风机由皮带传动。

滚动轴承型电机，安装在可调支座上，以便于皮带张紧。

效率高，噪声低，风量大。

处理风道可根据用户的需要方便地在前和后连接空气处理设备。

1.3 再生风道部分：风机采用进口直联式风机，安装体积小，重量轻，噪声低，耐高湿工况。

再生加热方式采用电加热。

通过温度、湿度进行内部自动控制，达到安全、节能的目的。

1.4 转轮和转轮架部分：转轮和转轮架部分是除湿机的核心部分。

其性能特性直接影响除湿机的性能和特性。

说明B-200708KS/H01干燥转轮由特种耐热复合材料制成，复合材料呈波纹状结构，载有高性能的吸湿剂，形成了许多细小的空气流道，与空气接触面积大，提高了除湿效率。

目录除湿转轮吸附原理01除湿转轮生产工艺03除湿转轮框架03产品选型04主营产品05高温除湿转轮PSS05高效高温除湿转轮PSS-S07节能除湿转轮PST10节能低露点除湿转轮PSC16零能耗低温除湿转轮PSL19产品特性：制作无机材料除湿转轮的关键是无机材料与基材的有机结合，两者结合的牢固度严重影响到产品的使用寿命。

Puresci 的产品利用基材薄、轻、多孔隙的功能特性，采用化学反应的方法将吸附材料与基材牢固均匀地结合在一起，使吸附材料均匀地沉积在基材表面和孔隙中。

同时，其他化学助剂的加入在一定程度上提高了吸附材料在基材上的附着量，并可控制吸附材料孔的均匀生长，提升产品的吸附性能和吸附量。

除湿转轮吸附原理咫尺匠心 极工而近艺——知其然知其所以然……吸附原理：吸附剂是多孔固体，其起到吸附作用的基团是硅醇基上的羟基(吸附材料中心)。

氧化物表面硅羟基的存在，可以认为是氧化物表面非氧原子为消除配位不饱和所采取的方式之一。

无机材料表面被各种羟基覆盖，具有氢键、极性和弱电子转移(Bronsted 酸)吸附位。

无机材料和湿空气接触，硅原子和水产生硅羟基，形成化学吸附，此外，表面的物理吸附也有极其重要的作用。

在液态水中，通常是几个水分子通过氢键结合起来形成(H 2O)n。

因此，无机材料在实际应用中对水分子的吸附及脱附可以从一定程度上理解为，一定温度下硅羟基键与水分子的氢键进行破坏与修复的正逆反应过程，结合动力学反应中温度对化学反应速率的影响，阿伦尼乌斯理论模型可以成为评价无机材料寿命的一个重要理论依据。

知其然知其所以然……空气+水分子干燥空气除湿转轮生产工艺采用耐高温、防腐、无异味、高硬度的无机陶瓷涂料，节能环保，可以用于锂电、制药、塑胶干燥、热泵烘干等行业。

除湿转轮框架Puresci推出不同除湿转轮框架，适用于不同应用场景。

使用简单，安装方便，易于维护，附带压差管便于风量调节。

0N/㎝²｛50k g f/㎝表面强度强度高，转轮使用寿产品选型数字化选型软件不断更新以提高效率及专业度Puresci致力于为客户及用户提供基于不同应用场景的技术解决方案。

4. 操作 ! 设备长期停用，当再次开机时，必须检查风机电机线圈的绝缘情况。

（如再生加热或预处理，后处理使用电加热，则应检查加热器的绝缘情况，加热器绝缘大于5M 欧姆时可以直接开机；当绝缘大于1M 欧姆，小于5M 欧姆时，应分组开电加热；当绝缘小于1M欧姆时应选择绝缘相对好的一组先开，当加热一段时间后，带加热器绝缘情况达到可以开机时再一起开机。

）4.1 简介HBS ™系列恒温恒湿系统的控制和运行可采用自动控制系统方案，或根据用户要求进行其它程式的控制和连接，操作简单。

设备在使用过程中，应由专人管理。

请详细阅读随机技术手册和相关资料。

4.2 安全设备有高速运转部件。

运行前应确保机组面板关闭；电源供电正确；机组内无杂物。

在将机组的处理风量和再生风量按要求调整好之前，机组的运行时间不要超过10分钟，以免损坏机组的风机。

当故障灯闪亮或其它报警装置动作时，必须立即停机并查明原因，排除故障后方可重新启动除湿系统，严禁强行开机。

否则，将对除湿系统和设备造成严重后果。

4.3面板按钮说明如操作面板示意图所示：电源指示灯( HL1)：当设备外接电源正确连接后，此灯亮（黄）；运行指示灯( HL2 )：当设备正常运行后，此灯亮；停机灯灭（绿）。

故障指示灯( HL3 )：过载保护(当风机马达，转轮马达发生过载后)，设备自动停止工作，并且此灯亮（红）；高温保护(当使用电再生加热时，再生温度高于140摄氏度或加热箱体高于180摄氏度)，设备电加热自动停止工作，风机照常运行，并且此灯亮。

此时应保持电源通电。

本地//停/远程开关：用于选择设备运行（本地操作还是远程操作）操作屏：根据用户的需求以及设备的配置，操作屏主要有文本显示器，触摸屏，温湿度控制器自带显示等方式。

（参看操作屏使用部分）其它：根据用户的需求，设备可以加装检修灯，冬夏转换开关等（此类开关一般设在面板上操作）；常用操作面板示意图4．4启动本地开机：• 将电源开关置于通电状态；确保除湿设备控制箱上的电源指示灯HL1亮，检查控制系统设置。
