6K3P 电子管调频收音机的制作

调频收音机的调试与制作项目任务：按照所给原理图及元器件，制作一个调频收音机。

要求：1.熟悉元器件特点、规格、性能指标、外形尺寸、标识标志、以及包装形式。

2.分析原理图，绘制并设计PCB。

3.按时完成，注意调试。

目标：1.熟练掌握手工焊接技术，保证焊接质量，了解自动焊接技术。

2. 熟练掌握手工焊接SMT元器件电容要求与步骤、SMT元器件焊接与手工拆焊工艺。

3.掌握浸焊、波峰焊、回流焊、SMT焊接检查设备及工艺方法。

4.掌握电子产品生产制作与调试5、培养学生的质量、成本、安全意识SMT实习1.1SMT简介2.SMT主要特点（1）高密集性（2）高可靠性（3）高性能（4）高效性（5）低成本3.SMT工艺及设备简介（1）波峰焊此种方式适合大批量生产。

对贴片精度要求高，生产过程自动化程度要求也高。

（2）再流焊这种方法较为灵活，视配置设备的自动化程度，既可用于中小型批量生产，又可用于批量型生产。

1.2 SMT元器件及设备1.表面贴装元器件SMD（1）片状阻容元件片状电阻体积小，重量轻；适应再流焊与波峰焊；电性能稳定，可靠性高；装配成本低，并与自动装贴设备匹配；机械强度高、高频特性优越1、贴片电阻：1.1 外形：可分为矩形、圆柱形、异形三种，常见的是矩形贴片电阻；1.2 型号：贴片电阻的型号是以该元件的长、宽命名，如 0402、0603、0805、1206等（如表1）；1.3 极性：贴片电阻无极性1 *英制代号2 片状电阻厚度为0.4-0.6mm.3 最新片状元器件为1005（0402），而0603（0201），目前应用较少。

4 电阻值采用数码法直接标在元件上，阻值小于100用R代替小数点，例如8R2表示8.2,0R为跨接片，电流容量不超过2A2片状电容片状电容主要是陶瓷叠片独石结构，其外形代码与片状电阻含义相同。

片状电容元件厚度为0.9-4.0mm.片状陶瓷电容依所有陶瓷不同分为三种，其代号即特性分别为：NP0：1类陶瓷，性能稳定，损耗小，用于高频高稳定场所。

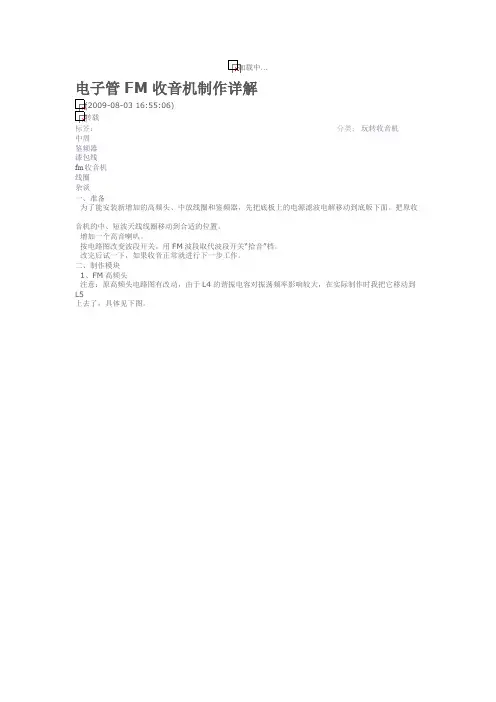

加载中…电子管FM收音机制作详解(2009-08-03 16:55:06)转载分类：玩转收音机标签：中周鉴频器漆包线fm收音机线圈杂谈一、准备为了能安装新增加的高频头、中放线圈和鉴频器，先把底板上的电源滤波电解移动到底版下面。

把原收音机的中、短波天线线圈移动到合适的位置。

增加一个高音喇叭。

按电路图改变波段开关。

用FM波段取代波段开关“拾音”档。

改完后试一下，如果收音正常就进行下一步工作。

二、制作模块1、FM高频头注意：原高频头电路图有改动，由于L4的谐振电容对振荡频率影响较大，在实际制作时我把它移动到L5上去了，具体见下图。

L0在φ15mm的磁环上用灯丝的电源线穿绕，圈数不限，越多越好。

L1用φ1.2mm的漆包线在φ8mm的铅笔上绕3圈（脱胎），间距1mm。

L2用φ1.2mm的漆包线在φ8mm的铅笔上绕5圈（脱胎），中心抽头，间距1mm。

振荡线圈要注意同名端不能搞错，否则不能振荡工作。

由于分布电容对振荡频率影响很大，建议朋友们多作几个圈数不同的L1。

圈数2～3.5圈，最终由实际效果决定L2的圈数。

L3用φ1.2mm的漆包线在φ8mm的铅笔上绕4圈（脱胎），间距1mm。

L4和L5用电子管收音机的中周做骨架，绕在一个晶体管收音机的短波振荡线圈的骨架上。

L4用φ0.4mm的漆包线绕32圈，L5用φ0.3mm的漆包线绕32圈。

绕好后涂一层硝基清漆固定线圈。

L4和L5之间要用电工绝缘胶布绕两层，绝缘初极和次极。

谐振电容和阻尼电阻也装在中周里面。

线圈磁芯用短波振荡线圈的磁芯。

电路上的50p、180p和1000p的电容耐压要求250V以上，其他的用一般瓷片电容。

电容容量要准，相差不能太大。

2、AM和FM转换开关和继电器的电源电路。

按图制作好AM和FM转换开关和继电器的电源电路。

如没有稳压集成电路78L05，可以用7805代替，只是体积大一些。

稳压集成电路只是给继电器提供电源的，实在没有不用也行，继电器对电压要求没那么严。

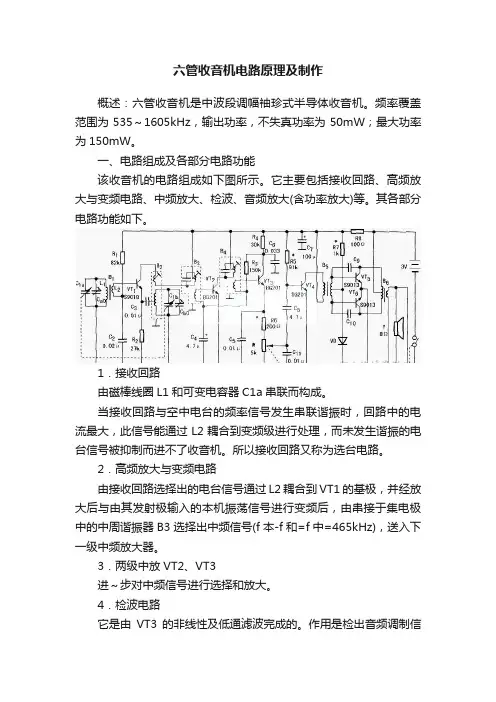

六管收音机电路原理及制作概述：六管收音机是中波段调幅袖珍式半导体收音机。

频率覆盖范围为535～1605kHz，输出功率，不失真功率为50mW；最大功率为150mW。

一、电路组成及各部分电路功能该收音机的电路组成如下图所示。

它主要包括接收回路、高频放大与变频电路、中频放大、检波、音频放大(含功率放大)等。

其各部分电路功能如下。

1．接收回路由磁棒线圈L1和可变电容器C1a串联而构成。

当接收回路与空中电台的频率信号发生串联谐振时，回路中的电流最大，此信号能通过L2耦合到变频级进行处理，而未发生谐振的电台信号被抑制而进不了收音机。

所以接收回路又称为选台电路。

2．高频放大与变频电路由接收回路选择出的电台信号通过L2耦合到VT1的基极，并经放大后与由其发射极输入的本机振荡信号进行变频后，由串接于集电极中的中周谐振器B3选择出中频信号(f本-f和=f中=465kHz)，送入下一级中频放大器。

3．两级中放VT2、VT3进～步对中频信号进行选择和放大。

4．检波电路它是由VT3的非线性及低通滤波完成的。

作用是检出音频调制信号(有用信号)，去掉中频载频信号，再经电阻R6将音频信号送至音量电位器W。

再经电容器C8送至前置放大器VT4的基极。

电容器C5、C6是中频信号的旁路电容。

5．音频前置放大器VT4为音频前置放大器。

其功能是把输入的音频信号加以放大并用输入变压器次级分成极性相反的两组信号输入推挽功率放大器。

6．音频功率放大器由VT5和VT6组成推挽功率放大器。

其中vT5放大音频信号的正半周，VT6放大音频信号的负半周，并用输出变压器的次级把音频信号正负半周合起来推动喇叭发声。

二、电路元器件的选择与检测这是保证整机装调优劣的重要环节。

因为只有保证元器件是合格产品，才能装接出质量好的收音机。

1．电阻和电位器本机共有8只色环电阻和1只电位器。

(1)色环电阻本机所用电阻为四环色环电阻。

最后一环为金或银，是误差环。

其余三环为阻值环，第一道色环代表的数是阻值的第一位有效数字，第二道色环代表的数字是阻值的第二个有效数字，第三道色环代表的数字是阻值的乘数为10n(n为颜色表示的数字J。

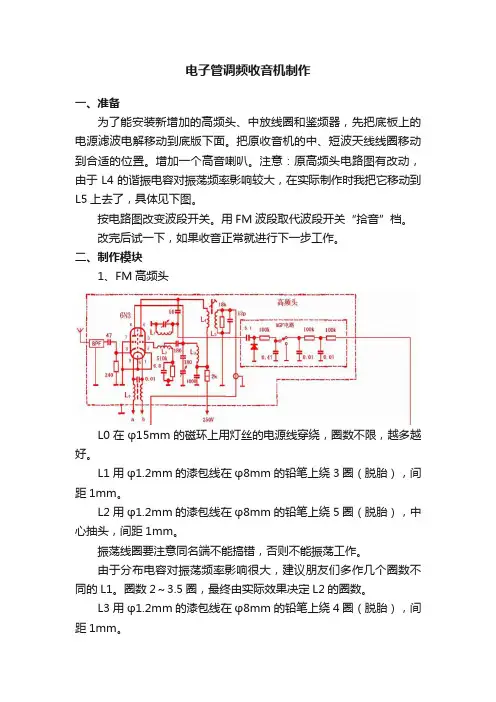

电子管调频收音机制作一、准备为了能安装新增加的高频头、中放线圈和鉴频器，先把底板上的电源滤波电解移动到底版下面。

把原收音机的中、短波天线线圈移动到合适的位置。

增加一个高音喇叭。

注意：原高频头电路图有改动，由于L4的谐振电容对振荡频率影响较大，在实际制作时我把它移动到L5上去了，具体见下图。

按电路图改变波段开关。

用FM波段取代波段开关“拾音”档。

改完后试一下，如果收音正常就进行下一步工作。

二、制作模块1、FM高频头L0在φ15mm的磁环上用灯丝的电源线穿绕，圈数不限，越多越好。

L1用φ1.2mm的漆包线在φ8mm的铅笔上绕3圈（脱胎），间距1mm。

L2用φ1.2mm的漆包线在φ8mm的铅笔上绕5圈（脱胎），中心抽头，间距1mm。

振荡线圈要注意同名端不能搞错，否则不能振荡工作。

由于分布电容对振荡频率影响很大，建议朋友们多作几个圈数不同的L1。

圈数2～3.5圈，最终由实际效果决定L2的圈数。

L3用φ1.2mm的漆包线在φ8mm的铅笔上绕4圈（脱胎），间距1mm。

L4和L5用电子管收音机的中周做骨架，绕在一个晶体管收音机的短波振荡线圈的骨架上。

L4用φ0.4mm的漆包线绕32圈，L5用φ0.3mm的漆包线绕32圈。

绕好后涂一层硝基清漆固定线圈。

L4和L5之间要用电工绝缘胶布绕两层，绝缘初极和次极。

谐振电容和阻尼电阻也装在中周里面。

线圈磁芯用短波振荡线圈的磁芯。

电路上的50p、180p和1000p的电容耐压要求250V以上，其他的用一般瓷片电容。

电容容量要准，相差不能太大。

2、AM和FM转换开关和继电器的电源电路按图制作好AM和FM转换开关和继电器的电源电路。

如没有稳压集成电路78L05，可以用7805代替，只是体积大一些。

稳压集成电路只是给继电器提供电源的，实在没有不用也行，继电器对电压要求没那么严。

继电器用两组开关5V的微型继电器。

这块电路板要固定在电子管6A2附近。

特别注意：AM和FM转换开关和继电器的电源电路是从电源变压器d、e处取得的。

最简单收音机制作方法“哎呀，这收音机怎么又坏了！”爸爸皱着眉头抱怨道。

“爸，别着急，咱可以自己做一个最简单的收音机呀！”我笑着对爸爸说。

“你可别吹牛了，收音机哪是那么容易做的。

”爸爸不太相信地看着我。

嘿嘿，其实我还真研究过怎么做一个简单的收音机呢。

下面我就来给大家详细讲讲。

首先，准备好这些材料：一个高阻耳机，最好是 800 欧姆以上的；一根长一点的电线，当作天线；还有一个检波二极管，比如常见的 1N60 就行；再准备一些导线和一个小盒子用来装这些东西。

第一步，把耳机的两根线分别焊接到检波二极管的两端，这可是个细致活儿，得小心点别焊错了。

然后把天线接到二极管的一个引脚上，再用导线把耳机和二极管固定在小盒子里，这样收音机的主体部分就完成啦。

在制作过程中可得注意，焊接的时候要小心别烫到手，而且要确保各个部件连接牢固，不然可就没法正常工作了。

那这个简单的收音机有啥优势呢？它超级容易制作呀，材料也不难找，而且携带方便，随时随地都能听广播。

记得有一次，我们一家人去郊外野餐，我就带上了我自己做的这个收音机。

到了地方，我把天线拉出来，哇，居然真的收到了广播信号，大家都特别惊喜。

“哇，真的能听到广播呢！”妈妈开心地说道。

“这也太神奇了吧！”爸爸也忍不住感叹。

我们一边享受着野餐的美味，一边听着收音机里传来的各种有趣的节目和新闻，感觉特别惬意。

这就是它的实际应用效果呀，虽然很简单，但是却能给我们带来很多欢乐和便利。

怎么样，是不是很有意思呀？大家也可以动手试试哦，说不定还能发现更多的乐趣呢！相信只要你按照步骤认真去做，一定能成功做出属于自己的简单收音机！别再犹豫啦，赶紧行动起来吧！。

调频收音机的制作一实验目的认知目标： 1、了解简易收音机的简单原理。

2、了解整机安装的一般步骤。

3、学习焊接成批元器件的操作程序。

技能目标： 1、学会用万用表检测印刷线路板和电阻。

2、掌握一批电阻在印刷板上的焊接六步操作。

3、完成所有电阻在印刷板上的焊接。

情感目标： 1、进一步培养和训练学生良好的操作习惯。

2、激励学生好学向上、追求科学、树立理想。

二实验内容(1) 学习使用电烙铁，并能使用其熟练的焊接；(2) 熟练掌握电烙铁焊接各电子元件的基本方法；(3) 学习识别简单的电子元件与电子线路；(4) 学习并掌握收音机的工作原理；(5) 按照图纸焊接元件，组装一台收音机，并掌握其调试方法。

三实验器材1、简易收音机讲义、教材。

2、万用表、电烙铁、烙铁架、焊锡、松香、斜口钳、尖嘴钳、镊子、剪刀、断锯条等。

3、印刷板、电阻（R1=100KΩ，R2=4148Ω，R3=1.5KΩ，R4=4.7KΩ，R5=2.2KΩ，R6=330Ω）。

4、电容器及其它电容器：C1=30P，C2=30P，C3=30P，C4=10Μf，C5=403，C9=150P，C10=1P，C11=4.7μF，C12=15P，C13=103，C14=103，C15=500P，C16=4.7μF，C17=10μF，C18=203，C19=403，C20=10μF，C21=220μF，C22=220μF，C23=403，C24=403。

电感：L1=3.5T，L2 天线线圈，L3=14.5T，L4=10.5T，L5=100Mh。

滤波器：CF1 455B，CF2 10.7M。

扬声器、主辅板、跳线、电位器等。

四实验原理收音机原理就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机变成音波。

由于广播事业发展，天空中有了很多不同频率的无线电波。

如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。

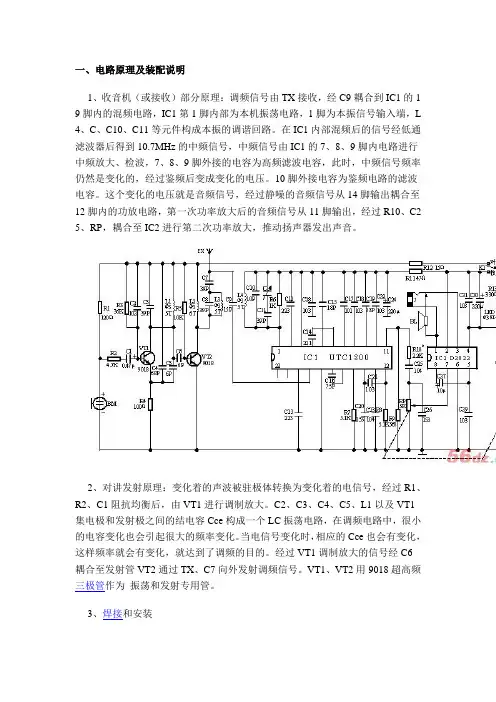

一、电路原理及装配说明1、收音机（或接收）部分原理：调频信号由TX接收，经C9耦合到IC1的1 9脚内的混频电路，IC1第1脚内部为本机振荡电路，1脚为本振信号输入端，L 4、C、C10、C11等元件构成本振的调谐回路。

在IC1内部混频后的信号经低通滤波器后得到10.7MHz的中频信号，中频信号由IC1的7、8、9脚内电路进行中频放大、检波，7、8、9脚外接的电容为高频滤波电容，此时，中频信号频率仍然是变化的，经过鉴频后变成变化的电压。

10脚外接电容为鉴频电路的滤波电容。

这个变化的电压就是音频信号，经过静噪的音频信号从14脚输出耦合至12脚内的功放电路，第一次功率放大后的音频信号从11脚输出，经过R10、C2 5、RP，耦合至IC2进行第二次功率放大，推动扬声器发出声音。

2、对讲发射原理：变化着的声波被驻极体转换为变化着的电信号，经过R1、R2、C1阻抗均衡后，由VT1进行调制放大。

C2、C3、C4、C5、L1以及VT1集电极和发射极之间的结电容Cce构成一个LC振荡电路，在调频电路中，很小的电容变化也会引起很大的频率变化。

当电信号变化时，相应的Cce也会有变化，这样频率就会有变化，就达到了调频的目的。

经过VT1调制放大的信号经C6耦合至发射管VT2通过TX、C7向外发射调频信号。

VT1、VT2用9018超高频三极管作为振荡和发射专用管。

3、焊接和安装一般先装低矮、耐热的元件，最后装集成电路。

应按如下步骤进行焊接：⑴清查元器件的质量，并及时更换不合格的元件；⑵确定元件的安装方式，由孔距决定，并对照电路图核对电路板；⑶将元器件弯曲成形，本电路所有的电阻（除R12外）均采用立式插装，尽量将字符置于易观察的位置，字符应从左到右，从上到下。

以便于以后检查，将元件脚上锡，以便于焊接；⑷插装。

应对照电路图对号插装，有极性的元件要注意极性，如集成电路的脚位等；⑸焊接。

各焊点加热时间及用锡量要适当，防止虚焊、错焊、短路。

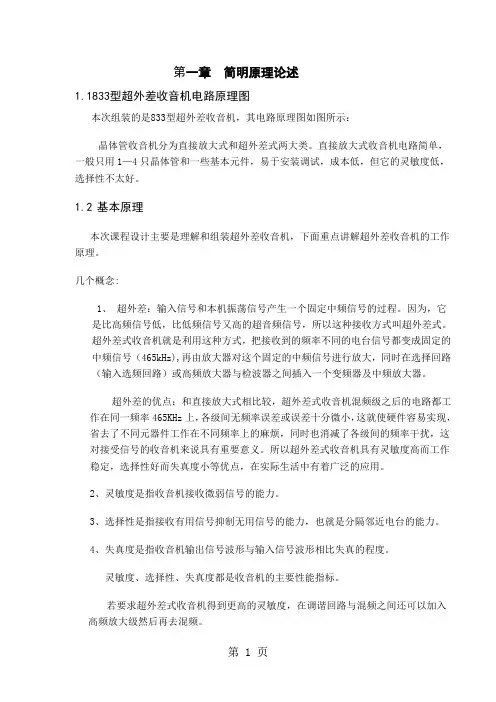

第一章简明原理论述1.1833型超外差收音机电路原理图本次组装的是833型超外差收音机，其电路原理图如图所示：晶体管收音机分为直接放大式和超外差式两大类。

直接放大式收音机电路简单，一般只用1—4只晶体管和一些基本元件，易于安装调试，成本低，但它的灵敏度低，选择性不太好。

1.2基本原理本次课程设计主要是理解和组装超外差收音机，下面重点讲解超外差收音机的工作原理。

几个概念:1、超外差：输入信号和本机振荡信号产生一个固定中频信号的过程。

因为，它是比高频信号低，比低频信号又高的超音频信号，所以这种接收方式叫超外差式。

超外差式收音机就是利用这种方式，把接收到的频率不同的电台信号都变成固定的中频信号（465kHz),再由放大器对这个固定的中频信号进行放大，同时在选择回路（输入选频回路）或高频放大器与检波器之间插入一个变频器及中频放大器。

超外差的优点：和直接放大式相比较，超外差式收音机混频级之后的电路都工作在同一频率465KHz上，各级间无频率误差或误差十分微小，这就使硬件容易实现，省去了不同元器件工作在不同频率上的麻烦，同时也消减了各级间的频率干扰，这对接受信号的收音机来说具有重要意义。

所以超外差式收音机具有灵敏度高而工作稳定，选择性好而失真度小等优点，在实际生活中有着广泛的应用。

2、灵敏度是指收音机接收微弱信号的能力。

3、选择性是指接收有用信号抑制无用信号的能力，也就是分隔邻近电台的能力。

4、失真度是指收音机输出信号波形与输入信号波形相比失真的程度。

灵敏度、选择性、失真度都是收音机的主要性能指标。

若要求超外差式收音机得到更高的灵敏度，在调谐回路与混频之间还可以加入高频放大级然后再去混频。

原理：的高频电流。

调谐电路实质上是一个“选频器”，它能根据我们的需要选择某一电台的频率，这一频率的高频电流能顺利地通过，而其他频率的高频电流很难通过，这就是调谐回路的选台功能。

选择性是衡量选台功能强弱的指标。

将所要收听的电台在调谐电路里调好以后，经过本振电路和混频器的作用，就变成另外一个预先确定好的频率-中频（在我国为465KHz），然后再进行放大和检波。

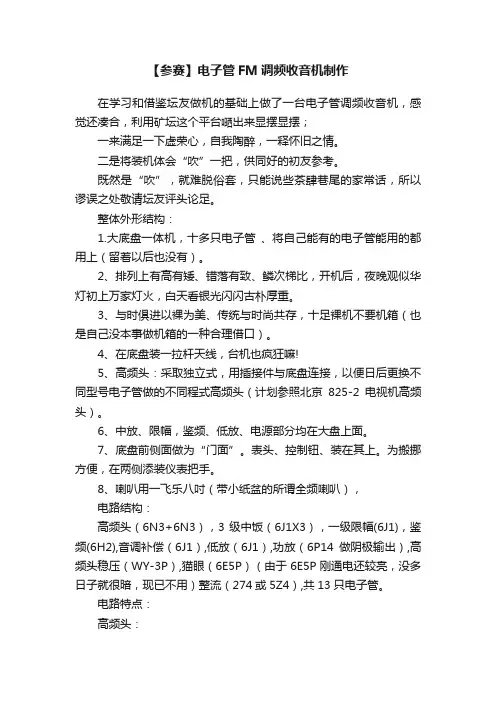

【参赛】电子管FM调频收音机制作在学习和借鉴坛友做机的基础上做了一台电子管调频收音机，感觉还凑合，利用矿坛这个平台嗮出来显摆显摆；一来满足一下虚荣心，自我陶醉，一释怀旧之情。

二是将装机体会“吹”一把，供同好的初友参考。

既然是“吹”，就难脱俗套，只能说些茶肆巷尾的家常话，所以谬误之处敬请坛友评头论足。

整体外形结构：1.大底盘一体机，十多只电子管、将自己能有的电子管能用的都用上（留着以后也没有）。

2、排列上有高有矮、错落有致、鳞次梯比，开机后，夜晚观似华灯初上万家灯火，白天看银光闪闪古朴厚重。

3、与时俱进以裸为美、传统与时尚共存，十足裸机不要机箱（也是自己没本事做机箱的一种合理借口）。

4、在底盘装一拉杆天线，台机也疯狂嘛!5、高频头：采取独立式，用插接件与底盘连接，以便日后更换不同型号电子管做的不同程式高频头（计划参照北京825-2电视机高频头）。

6、中放、限幅，鉴频、低放、电源部分均在大盘上面。

7、底盘前侧面做为“门面”。

表头、控制钮、装在其上。

为搬挪方便，在两侧添装仪表把手。

8、喇叭用一飞乐八吋（带小纸盆的所谓全频喇叭），电路结构：高频头（6N3+6N3），3级中饭（6J1X3），一级限幅(6J1)，鉴频(6H2),音调补偿（6J1）,低放（6J1）,功放（6P14做阴极输出）,高频头稳压（WY-3P）,猫眼（6E5P）（由于6E5P刚通电还较亮，没多日子就很暗，现已不用）整流（274或5Z4）,共13只电子管。

电路特点：高频头：基本用网络“流行”的普及型电路；前管半个6N3做不调谐宽带输入共栅高放，另半个调谐输入共阴混频。

后管半个电感三点式本振，另一半闲着（能节省8个mA）。

开始在双联可变串入了两只约60P 电容，覆盖正好，但频率漂移，可能是该电容受温度及其他因素影响吧，后来去掉后频飘变得很小，只是覆盖范围扩大到约81---108MH 左右。

中放电路:亦采用网上电路（自己是没能耐设计的、能画好瓢就不错了！）略有变动。

电子工艺训练报告电子科学系班级：09级物理学（2）班 姓名: 姚一峰学号：090704228 指导教师：罗萍2010-05-10惠州学院HUIZHOU UNIVERSITY电子工艺实习实验报告一、实验目的（1）了解各种基本的电子元器件，学会测定元件和辨别元器件的好坏；（2）练习并且掌握电烙铁、万用表等工具的使用方法；（3）练习并且掌握焊接原理和电子元器件测量的检测；（4）培养学生对电子知识的兴趣，同时锻炼同学们的实践操作的技巧和能力。

二、实验工具电烙铁、吸锡器、镊子、螺丝刀、剪钳、普通的钳子、数字万用表。

三、实验材料焊锡丝、练习用的电路板、电阻元器件、6管外差式收音机的所有元器件。

四、实验工具基本原理数字万用表：数字万用表是通过测量线路将被测的模拟量(电压或电流)，经过模／数转换电路(A／D转换电路)，将模拟量转换为数字量，并通过LCD数码显示器显示出来(关于模／数转换的概念，将在数字电子技术基础课程中涉及)。

显示器一般采用三位半数码显示。

数字万用表的测量线路实质上是由多量程直流电流表、多量程直流电压表、多量程整流式交流电压表，以及多量程欧姆表等几种线路组合而成。

测量线路中的元件绝大部分是各种类型和各种数值的电阻元件，在测量交流电压的线路中还有整流元件。

电烙铁：分为外热式和内热式两种。

内热式的电烙铁发热效率较高，外热式既适合于焊接大型的元部件，也适用于焊接小型的元器件。

由于发热电阻丝在烙铁头的外面，有大部分的热散发到外部空间，所以加热效率低，加热速度较缓慢。

一般要预热6～7分钟才能焊接。

实验室用的就是外热式的电烙铁。

五、实验工具的用法电烙铁的用法：1,、.焊接前，挂锡前将元件的引线的多余部分剪掉。

若元件表面被氧化不易挂锡，可以使用细砂纸将引线表面清理干净，用烙铁头沾适量松香芯焊锡给引线挂锡。

若还不能挂上锡，可将元件引线放在松香块上，再用烙铁头轻轻接触引线，同时转动引线，使引线表面都可以均匀挂锡。

电子管超外差FM收音机业余方法制作去年坛内有朋友悬赏征集制作电子管超外差FM收音机，由于种种原因我没能参加。

春节期间我利用老电子管收音机改装了一台电子管超外差FM收音机，因为诸多杂事今天才有时间贴出来。

以前没玩过电子管收音机，所以希望能与大家交流切磋共同改进，使爱好电子管收音机的朋友都能享受到FM的乐趣。

考虑到DIY机壳很难作，同时为了减少制作的工作量，利用老电子管收音机改装是比较可取的方式。

综合各种因素，选用80年代生产的6灯电子管收音机改装比较合适。

改装的原则是：保留原机原有的功能，尽量不改变原机电路和外观，增加的元件要少。

这样成本也很低，本机改装费用：老收音机约80元，根德喇叭约70元，其他元件约50元。

总共花费不到200元。

频率范围：MW 550-1650 KHzSW 6-18 MHzFM 88-108 MHz因为FM广播的音频范围可以达到30～15000Hz,而一般国产6灯电子管收音机喇叭的音频范围是100～7000Hz。

为了充分发挥FM的效果，我用德国“根德”的一套4X7吋中低音喇叭和2X2吋高音喇叭来替代原来的喇叭。

原来的喇叭布虽然美观，但密度太大，不利于高音的播放，所以喇叭布也换成音箱用的面罩。

为了使改装比较容易，我把需要加装的零件分为四个模块。

先做好这四个模块，把它们分别装在要改装的收音机上即可。

这四个模块是通用的，常见的电子管收音机都能使用。

如果这些模块能作成套件供应的话，改装电子管FM收音机将是一件非常容易的事。

就是加四个零件，改几条线这么简单。

另外还需要更换可变电容，用四连可变电容代替原来的双连可变电容。

电路原理如图所示：电路原理图中红色的部分是改装后增加或有变动的元件。

下面分别解释一下四个模块的作用：1、FM高频头。

是一个比较标准的电路，完成FM的信号接收和变频，输出10.7M的中频信号。

AFC电路也可以不要，有无AFC两者的接收效果差别不是太多。

2、AM和FM转换开关和继电器的电源电路。

【转】简陋的条件下，我是这样制作电子管调频收音机的！以前，我一直把电子管调频收音机当作是“天上的仙女”只能想，看不到，甚至连欣赏一下她甜美的声音，对于生活在小地方的人来说都是一种奢望。

小的时候爱上了无线电，装置过再生机，超外差机，集成电路机，攻放等等，一年多之前，一头撞进“广播论坛”我的心从此就留在了这里，每天与来自祖国各地的朋友们共同交流，一起鉴赏，电视节目都不怎么看了，“广播论坛”几乎成了我的业余生活的全部。

看着不少朋友都拥有电子管调频收音机，说实在的，我打心眼儿里羡慕，可是，动辄几千元昂贵的价格不是每个人都可以买回来的。

我暗自思忖，我要自己装置一台电子管调频机！在电子管技术相对过时的现代，要找到完备的资料可不是一件容易的事儿，我在网上和现实生活中，尽我最大的力量，也就找到了如下几个自己认为还算比较适用的电路（苏联的机器，由于频率不合适，都放弃了）上面的电路用了三个电子管，高频部分的线圈制作相对复杂，估计性能也好不到哪里去，放弃了这是一款日本电路，清清爽爽我很喜欢，遗憾的就是上面的数字很模糊哈哈，这两款电路我喜欢，取材容易，电气性能也很好，尤其是后面的一张图纸，变压器次级输出250v---0----250v与大多数六灯机器变压器一样，上面的数值拿来就用。

可是也有遗憾的地方，高频部分采用了进口的12AT7我手里没有，我就参考了上面的一款电路，进行了器官移植。

嘿嘿，高频部分用两个普通的6N3就可以搞定，几块钱一只，我用的是破电视拆下来的，两个中放，就用两个最常见的6K4,我有大把。

整机四个电子管，即便全新的也就是10几块钱。

呵呵，穷人乐了！实际装置过程中，参考了乐天派老师，崔老师的思路，将上述几个电路进行了优化组合，就变成了这副模样，这家伙一出生就得了“胆结石”鉴频部分用两粒2AP9.喜欢全胆的朋友可以加上个6H2,取代了石头。

呵呵，我不是电器专业科班出身，里面的原理我也不会讲，反正这个图看着还算合理，比较顺眼。

调频无线话筒的制作及电路调频无线话筒的制作及电路一个调频无线话筒和一台带有调频接收的收录机(或调频收音机)在一定的范围内就可以实现无线传输，这样在家里可以边走边唱卡拉ok．，还可以在大教室里辅助教师授课等。

本无线话筒电路设计合理、造型美观大方、传声距离可达20～30米、使用寿命长、经济实惠、耗电小。

非常适合广大青少年无线电爱好者装配使用。

一、电路的工作原理图1是wxh02型无线话筒的电路原理图。

该电路主要由驻极体话筒和一只高频三极管90l 8组成。

三极管vt外围元件l、c4、c5等外围元件组成高频振荡电路。

驻极体话筒BM将声音信号变成电信号，通过电解电容C1耦合到vt的基极，对高频等幅振荡电压进行调制，经过调制的高频信号通过c6，由天线向外发射。

R3、R4是VT的直流偏置电阻，r4组成直流负反馈电路，使得vt的工作更加稳定。

l和c5决定振荡频率，f=1／2π，调整l的匝数及间距可改变振荡频率。

R1为驻极体话筒的供电电阻。

二、元器件的选择三极管vt除可以使用9018外，还可以选用截止频率高的高频三极管，如3dg80等。

c2、c3、c4和c5应使用稳定性好的高频瓷介电容，尤其是c5一定要保证质量。

驻极体话筒采用优质的话筒。

振荡线圈l需自制，制作方法是在直径为φ5毫米的直柄钻花上用φ0.5毫米的漆包线平绕4圈后即成。

其它电阻采用图l所示的参数即可。

三、安装制作wxh02型无线话筒的印刷电路图见图2。

在安装制作前，请用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容用电容表测量一下电容量，这样就万元一失了。

安装的先后顺序是电感线圈、电阻器、电容器、高频三极管、话筒和拨动开关、电池卡子。

将电阻器、电容器等元件分类集中安装的目的是减少差错和防止元件的丢失。

以上元器件的插装孔位请认真对照图2来确定。

电感线圈的两个引出端首先刮除表面上的绝缘漆，然后上好锡，插装时要贴近电路板并牢固焊接，如有虚焊，振荡会不稳定，工作也会不正常。

6P3P三极管接法小胆机青岛孙海善在家庭温馨的卧室里听音乐，声音不必开得很大，有2W的声功率已足够，但对音质的要求却很高。

笔者根据手头现有元件，自制了一款双声道6P3P三极管接法的小胆机，声音柔和纤细，声底十分宁静，取得了较好的效果，电路如图。

第一级和第二级均采用SRPP电路，线性好，高频响应佳。

我们知道音乐中除了基波外，还包含大量丰富的高次谐波，通常称作泛音，它的存在使声音听起来甜美有音乐感，如果这些泛音大量丢失或变形，声音听起来就发干发硬，音色差，无个性。

而SRPP电路的高频失真小。

第一级电路采用12AU7电子管，电路放大倍数10倍。

如果第一级采用常见的小信号放大管如6N2、6N9P等，它们的栅负压绝对值都很小，信号输入范围很窄。

现在的CD机输出信号高达2V以上，容易出现严重的过载失真，必须在最前面加一个音量电位器控制，这样一来，被衰减的全是有用信号，第一级管子的内部热噪声却没有被衰减，信噪比出现恶化。

12AU7管子的栅负压绝对值是8.5V，信号输入范围宽，为音量电位器放在第一级之后创造了条件。

音量被衰减N倍，噪声同比例衰减N倍，信噪比提高。

本机的功率级采用大众化的6P3P管，物美价廉。

采用三级管接法虽然放大倍数大大降低，输出功率减少很多，但失真也减少很多，阻尼系数得到改善，在屏压250V，屏流40mA左右，栅负压17V，输出变压器5k情况下，可得到1.5W以上功率。

满足小卧室听音。

第二级选12AX7低噪声管，电路放大倍数倡倍左右，因功率级放大倍数降低较多，加这级作些补偿，提高了整机灵敏度，有利于驳接家庭数字电视机顶盒输出的立体声信号或调频立体声广播信号。

笔者对电源一向很重视，本机电源略显复杂。

电源变压器250W，整流滤波选择许多发烧友爱用的前石后胆方式。

晶体二极管整流可配大容量电解电容滤波，高压绕组无需抽头，如用电子管整流，高压绕组要有中心抽头。

根据电子管手册，整流管对电解电容容量有限制，避免冲击管子，要取得好的滤波效果必须加一个足够大电感量的扼流圈，不仅重量增加，价格也高。

简易电子管调频收音机的制作用电子管制作的功率放大器，播放数码音源更显魅力，由于调频广播及电视(伴音)高品质音源非常丰富，不少电子管爱好者又开始对电子管收音机产生了浓厚的兴趣，据此笔者也作了一番尝试，现在调频广播音乐频道多，用电子管调频收音机接收还原音乐信号，再用电子管音频放大器播放音乐，其音质音色更是锦上添花，令人神往!由于调频广播(电视伴音)工作于超高频范围，在业余制作条件下，如果采用超外差式电路，电路比较复杂，装置调整困难，笔者采用超再生接收的方法，电路简单，容易制作，现将制作情况简述如下。

1．元件配制本机电路如图所示，是一个自灭式超再生接收机电路。

由于多数频道频率工作在88MHz~108MHz范围，以上海文艺频道(中间频率96.8MHz)为参考点，L2用Φ2mm镀银铜线，在外径Φ15mm模具上以圈间距为2mm 绕制5匝成空心式，L1用(Φ2mm镀银铜线在L2外套绕2匝，圈与圈之间的距离为2mm。

两个线圈之间的距离约2mm至3mm。

高频阻流圈用Φ0.32mm漆包线，在直径10mm纸管上分三段蜂房密绕150匝，段距2mm。

天线用一米长的拖线即可。

电子管选用J级6K3P或6K4，也可选用6J1，但其增益稳定性不及6K3P及6K4(变μ管)。

可变电容有成品更好，没有成品可寻旧收音机拆出双联可变电容器改制，其方法是拆除部分动片和定片。

其容量与片子关系为：动片定片各一电容量为20pF，二动片夹一定片容量为47pF，三动片夹二定片容量为100pF，具体使用数值根据接收频率而定。

2．组装调试由于调频部分工作在超高频状态，应将这部分元件装在有机玻璃板或塑料板上，线圈安装应距离板上10mm至15mm，接点牢固，以防高频机震，各元件应尽量紧凑安装在管子附近恰当的位置，以减小分布电容和漏感产生的影响，便于调试顺利。

此接收机的调整比较简单，检查接线无误后，接通电源，调节电源电压控制电位器W至适当位置，就会听到刺叭有丝丝的超再生噪声，然后调节可变电容器C和调节线圈L(拉伸或压缩)即可收到播音，此时超再生噪声便被压下去，再调节电子管6K3P栅极电阻和电容至适当值，最后调节电源电压控制电位器W，使声音更清晰和响亮。

晶体管收音机制作入门pdf
一、简介
晶体管收音机是一种电子设备，通过接收无线电波并将其转换为声音。

与早期使用的电子管收音机相比，晶体管收音机更小、更轻、更省电，因此更受欢迎。

本文将介绍晶体管收音机的制作过程，帮助您入门。

二、所需材料
1. 晶体管收音机套件：可以在电子产品商店或网上购买到完整的晶体管收音机套件，也可以自己动手制作。

2. 电阻器、电容器、二极管等电子元件。

3. 电源适配器或电池。

4. 焊接工具和焊锡。

5. 调试工具：如万用表等。

三、制作步骤
1. 打开晶体管收音机套件，检查所需的电子元件是否齐全。

2. 使用焊接工具将电子元件按照电路板上的指示进行焊接。

3. 将电源适配器或电池连接到电路板上，确保电源正负极正确连接。

4. 检查电路板上的连接是否正确，确保没有短路或断路现象。

5. 打开收音机，调整频道旋钮，尝试接收不同的电台信号。

6. 使用调试工具检查收音机的性能，如信号强度、音量等。

四、注意事项
1. 在焊接电子元件时，要确保焊接点干净、光滑，避免出现虚焊或接触不良现象。

2. 在使用调试工具时，要注意安全，避免触电或损坏工具。

3. 在使用收音机时，要注意保持干燥、通风的环境，避免收音机受潮或过热。

通过以上步骤，您就可以制作出自己的晶体管收音机了。

在制作过程中，您还可以参考更多的专业资料和视频教程，不断提高自己的技能水平。

希望这份指南能帮助您顺利完成制作，享受收听广播的乐趣！。

收音机的制作与调试收音机是一种常见的电子设备，在日常生活中被广泛使用。

制作收音机需要一定的电子知识和技能，同时还需要进行调试。

下面将介绍收音机的制作与调试的步骤。

1.1 准备材料和工具制作收音机需要一些基本的电子元件和工具。

其中，电子元件包括电容、电阻、变容二极管、三极管等，工具包括钳子、剪刀、焊锡枪、万用表等。

1.2 组装电路板将各种电子元件按照电路图的要求组装在电路板上。

需要注意的是，在组装的过程中，需要使用焊锡枪来将电子元件焊接在电路板上。

1.3 安装天线收音机的天线可以用单根导线作为天线，也可以用其他天线。

在安装天线时，需要将天线与收音机的电路板焊接在一起。

1.4 安装音频放大器音频放大器是一个关键的部件，可以将收到的射频信号转换成声音。

需要将音频放大器与扬声器和电源连接起来。

完成收音机的组装后，需要进行调试。

调试的目的是检查电路是否正确连接，并调整收音机的灵敏度和声音效果。

使用万用表检查电路是否正确连接，特别是检查电源是否正确连接。

如果出现问题，需要重新检查和修复。

2.2 调节灵敏度收音机的灵敏度取决于射频放大器和中频放大器的参数设置。

调节灵敏度可以通过调整电容和电阻的参数来实现。

需要注意的是，过大的灵敏度会导致收音机产生噪音，过小的灵敏度会导致收音机无法接收到广播信号。

2.3 调节声音效果3. 总结制作收音机需要一定的电子知识和技能，同时需要进行调试。

在制作和调试的过程中，需要注意安全，尤其是对于焊接过程。

通过制作和调试收音机，我们可以深入了解电子原理和技术，提高自己的实践能力和电子技能水平。

同时，收音机也是一种非常实用的工具，可以帮助我们获取各种信息和娱乐。

收音机调频(FM)发射机的制作摘要：无线电发射与接收设备是高频电子线路的综合应用，是现代化通信系统、广播与电视系统、无线安全防范系统、无线遥控和遥测系统、雷达系统、电子对抗系统、无线电制导系统等，必不可少的设备。

关键词：调频、发射、接收、中心频率1.题目要求1)查阅调频发射机基本原理的资料；2)选择合理的方案，设计调频发射机电路(载波约100MHz)；3)制作PCB电路板(须标注学号)，焊接元器件；4)用收音机完成作品调试；5)撰写作品报告。

2.调频（FM）发射机原理首先将音频信号和高频载波调制为调频波,使高频载波的频率随音频信号发生变化,再对所产生的高频信号进行放大,激励,功放和一系列的阻抗匹配,使信号输出到天线,发送出去的装置.高频信号的产生现在有频率合成,PLL等方式。

与调幅电路相比，调频系统由于高频振荡器的输出的振幅不变，因而具有较强狂干扰能力与较高的效率，所以在无线通讯，广播电视，控制检测某些方面得到广泛应用。

现在我国的商业调频广播的频率范围为88-108MHZ,校园为76-87MHZ,西方国家为70-90MHZ。

调频发射的基本组成方框图：3.方案选择1.1.调频方式选择实现调频的方法很多，大致可分为两类，一类是直接调频，另一类是间接调频。

直接调频是用调制信号电压直接去控制自激振荡器的振荡频率，变容二极管调频便属于此类。

间接调频则是利用频率和相位之间的关系，将调制信号进行适当处理后，再对高频振荡进行调相，以达到调频的目的。

两种调频法各有优缺点。

直接调频的稳定性较差，但得到的频偏大，线路简单，故应用较广；间接调频稳定性较高，但不易获得较大的频偏。

考虑到电路的复杂度故采用直接调频的方案。

1.2.直接调频方案选择直接调频最常见有变容二极管调频，使用VCO实现变容二极管直接调频。

许多中小功率的调频发射机都采用变容二极管直接调频技术，即在工作于发射载频的LC振荡回路上直接调频，采用晶体振荡器和锁相环路来稳定中心频率。
