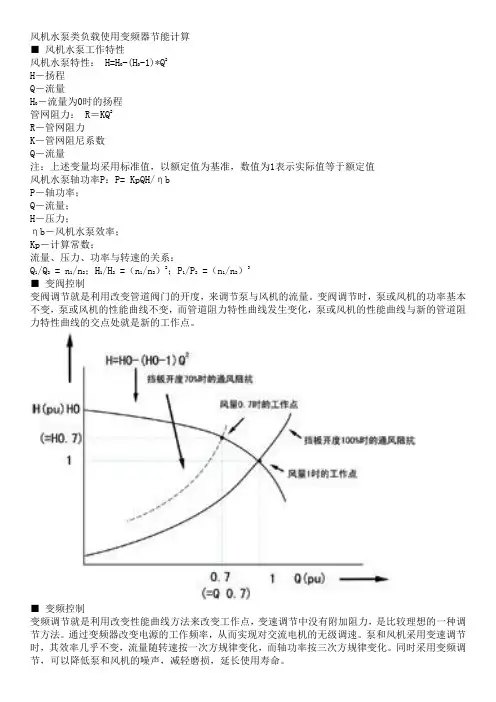

风机水泵类负载使用变频器节能计算■风机水泵工作特性风机水泵特性： H=H0-(H0-1)*Q2H－扬程Q－流量H0－流量为0时的扬程管网阻力： R＝KQ2R－管网阻力K－管网阻尼系数Q－流量注：上述变量均采用标准值，以额定值为基准，数值为1表示实际值等于额定值风机水泵轴功率P：P= KpQH/ηbP－轴功率；Q－流量；H－压力；ηb－风机水泵效率；Kp－计算常数；流量、压力、功率与转速的关系：Q1/Q2 = n1/n2；H1/H2 =（n1/n2）2；P1/P2 =（n1/n2）3■变阀控制变阀调节就是利用改变管道阀门的开度，来调节泵与风机的流量。
变阀调节时，泵或风机的功率基本不变，泵或风机的性能曲线不变，而管道阻力特性曲线发生变化，泵或风机的性能曲线与新的管道阻力特性曲线的交点处就是新的工作点。
■变频控制变频调节就是利用改变性能曲线方法来改变工作点，变速调节中没有附加阻力，是比较理想的一种调节方法。
通过变频器改变电源的工作频率，从而实现对交流电机的无级调速。
泵和风机采用变速调节时，其效率几乎不变，流量随转速按一次方规律变化，而轴功率按三次方规律变化。
同时采用变频调节，可以降低泵和风机的噪声，减轻磨损，延长使用寿命。
■节能计算示例假设电动机的效率＝98%IPER 高压变频器的效率=97%（含变压器）额定风量时的风机轴功率：1000kW风机特性：风量Q为0时，扬程H为1.4pu(标准值，以额定值为基准) ；设曲线特性为 H=1.4-0.4Q2年运行时间为：8000小时风机的运行模式为：风量100%，年运行时间的20%风量70%，年运行时间的50%风量50%，年运行时间的30%变阀调节控制风量时假设P100为100%风量的功耗，P70为70%风量的功耗，P50为50%风量的功耗P100=1000/0.98 = 1020kWP70=1000 x 0.7 x (1.4-0.4x0.72)/0.98 = 860kWP50=1000 x 0.5 x (1.4-0.4x0.52)/0.98 = 663kW年耗电量为：1020 x 8000 x 0.2 + 860 x 8000 x 0.5 + 663 x 8000 x 0.3 =6,663,200kWh假设电费以0.50元/kWh 计算，年耗电成本为: 6663200 x 0.5=3,331,600 元变频调节控制风量时假设P100为100%风量的功耗，P70为70%风量的功耗，P50为50%风量的功耗P100 = 1000 / 0.98 /0.97 = 1052kWP70 = 1000 x 0.73 / 0.98 / 0.97 = 360kWP50 = 1000 x 0.53 / 0.98 / 0.97 = 131kW年耗电量为：1052 x 8000 x 0.2 + 360 x 8000 x 0.5 + 131 x 8000 x 0.3=3,437,600kWh假设电费以0.5元/kWh 计算，年耗电成本为3,437,600 x 0.5=1,718,800 元1年所节省的电费 3,331,600 – 1,718,800 = 1,612,800 元节电率为 1,612,800/3,331,600 = 48.3%。
污水泵站计算书1、设计流量根据计算得污水总量为125m3/h，晴天污水量Q=28.3m3/h，雨天流量Q=96.7m3/h泵站共设二台潜污泵，两用一备（冷备），单泵流量为65m3/h=18.1 L/ｓ。
2、集水池容积本工程水泵运行控制采用自动控制，根据室外排水规范，集水池有效容积取不小于最大1台水泵5min的出水量，暂取1台水泵6min的出水量：V=18.1 L/ｓ×6×60s÷1000=6.516ｍ3自动控制的水泵每小时开动次数不得超过6次，即单泵一次最小工作时间为10min，根据集水池来水和每台水泵抽水之间的规律推算有效容积的基本公式：Vmin= TminQ/4，得出Vmin=10×60×18.1/4÷1000=2.715ｍ3（仅为单台水泵）。
由上可得，整个集水池的最小有效容积应为6.516ｍ3。
设计集水池尺寸定为：有效水深1.0ｍ，宽度4.5ｍ，长度采用3.2ｍ。
（3.8m×4.5m×1.0m=14.4ｍ2≥6.516ｍ2）3、计算泵房相关深度标高格栅前水面标高/m=来水管管内底标高+管内水深=2.110+0.3*0.55=2.275格栅后水面标高/m=集水池最高水位标高-格栅压力损失=2.275-0.3=1.975 污水流经格栅的压力损失按0.3mH2O估算，集水池有效水深取1.0m，则集水池最低水位标高/m=1.975-1.0=0.975水泵静扬程/m=出水井水面标高-集水池最低水位标高=5.730-0.975=4.755水泵吸压水管路(含至出水井管路)的总压力损失估算为3.524 mH2O因此,水泵扬程H/m=4.755+3.524+2=10.279m所以预选WQ2210-416型水泵。

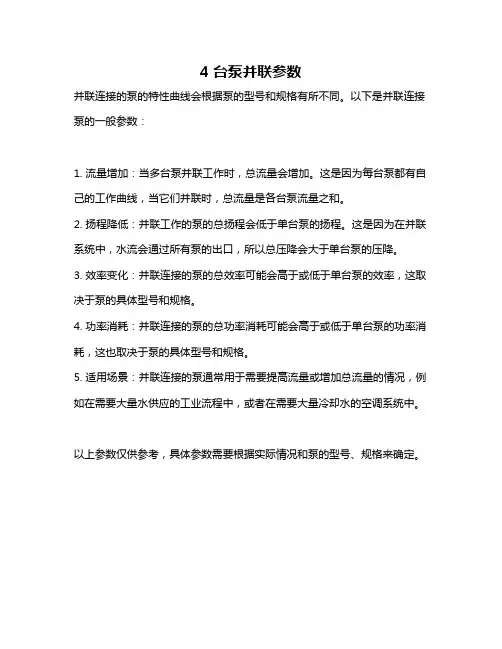

4台泵并联参数
并联连接的泵的特性曲线会根据泵的型号和规格有所不同。
以下是并联连接泵的一般参数：
1. 流量增加：当多台泵并联工作时，总流量会增加。
这是因为每台泵都有自己的工作曲线，当它们并联时，总流量是各台泵流量之和。
2. 扬程降低：并联工作的泵的总扬程会低于单台泵的扬程。
这是因为在并联系统中，水流会通过所有泵的出口，所以总压降会大于单台泵的压降。
3. 效率变化：并联连接的泵的总效率可能会高于或低于单台泵的效率，这取决于泵的具体型号和规格。
4. 功率消耗：并联连接的泵的总功率消耗可能会高于或低于单台泵的功率消耗，这也取决于泵的具体型号和规格。
5. 适用场景：并联连接的泵通常用于需要提高流量或增加总流量的情况，例如在需要大量水供应的工业流程中，或者在需要大量冷却水的空调系统中。
以上参数仅供参考，具体参数需要根据实际情况和泵的型号、规格来确定。
2.1 水泵并联运行的一般情况水泵并联运行的主要目的是增大所输送的流量。
但流量增加的幅度大小与管路性能曲线的特性及并联台数有关。
图2-4所示为两台及三台性能相同的20sh-13型离心泵并联时，在不同陡度管路性能曲线下流量增加幅度的情况，从图5可见，当管路性能曲线方程为hc=20+10q2时(q的单位为m3/s)，从图中查得：一台泵单独运行时：q1=730l/s (100%)两台泵关联运行时：q2=1160l/s (159%)三台泵并联运行时：q3=1360l/s (186%)但当管路性能曲线方程为hc=20+100q2时(q的单位为m3/s)，从图2-4可查出：一台泵单独运行时：q1=450l/s (100%)二台泵并联运行时：q2=520l/s (116%)三台泵并联运行时：q3=540l/s (120%)图2-4 不同陡度管路性能曲线对泵并联效果的影响比较两组数据可以看出：管路性能曲线越陡，并联的台数越多，流量增加的幅度就越小。
因此，并联运行方式适用于管路性能曲线不十分陡的场合，且并联的台数不宜过多。
若实际并联管路性能曲线很陡时，则应采取措施，如增大管径、减少局部阻力等，使管路性能曲线变得平坦些，以获得好的并联效果。
一般的供水系统都采用多台泵并联运行的方式，并且采用大小泵搭配使用，目的是为了灵活的根据流量决定开泵的台数，降低供水的能耗。
供水高峰时，几台大泵同时运行，以保证供水流量；当供水负荷减小时，采用大小泵搭配使用，合理控制流量，晚上或用水低谷时，开一台小泵维持供水压力。
多台并联运行的水泵，一般采用关死点扬程(或最大扬程)相同，而流量不同的水泵。
这些泵并联运行时，每台泵的出口压力即为母管压力，且一定大于每一台泵单泵运时的出口压力(或扬程)：(管道系统不变)hn=ha2=hb2=hc2……＞ha1、hb1、hc1……并联运行泵的总出口流量为每台泵出口流量之和，且每台泵的流量一定小于该泵单泵运行时的流量：(管道系统不变) qn=qa2＋qb2＋qc2……＜qa1＋qb1＋qc1＋……若并联运行的泵的扬程不同，而且流量也不同时，则在并联运行时扬程低的泵的供水流量会比单泵运行时减小很多。
精品文档水泵能效平价计算书一、50FPZ-20 （自吸）型磷酸泵流量13n3/h 、扬程20m ，转速2900r/min ，效率》50%（1）计算比转速当设计流量为13n3/h 时，未修正效率 =66%当 n s =67.24 r/min 时，查表得 厶=5.7%（4） 50FPZ-20 （自吸）型磷酸泵规定点效率值 0泵规定点效率（°）=未修正效率值（）-效率修正值（厶）0= - \ =66%-5.7%=60.3%(5) 计算能效限定值!!= 0-4%=60.3%-4%=56.3%(6) 节能评价值33 9 0 1% =60.3% 1% =61.3%该型号磷酸泵规定点效率》50%能效水平高于节能评价值61.3%。
n s 3.65n Q 3 204:67.24r/ min（2）查《清水离心泵能效限定值及节能评价值》（ GB19762-2012（3）查《清水离心泵能效限定值及节能评价值》（ GB19762-20123.65 2900精品文档二、CPN65-40-250型钾碱泵流量12.5m3/h 、扬程20m 转速2900r/min ，效率》39%（1）计算比转速（2）查《清水离心泵能效限定值及节能评价值》（ GB19762-2012当设计流量为12.5m3/h 时，未修正效率 =65.8%（3）查《清水离心泵能效限定值及节能评价值》（ GB19762-2012当 n s =65.93 r/min 时，查表得厶=6.3% 三、（4）CPN65-40-250型钾碱泵规定点效率值 0泵规定点效率（°）=未修正效率值（）-效率修正值（厶）0= - ' =65.8%-6.3%=59.5%（5） 计算能效限定值!,=0-4%=59.5%-4%=55.5%（6） 节能评价值33 二 0 1% =59.5% 1% =60.5%该型号钾碱泵规定点效率》39%能效水平高于节能评价值60.5%.精品文档n s 3.65n Q 3 H 刁204 :65.93r / min 3.65 2900.3600欢迎您的下载，资料仅供参考!致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

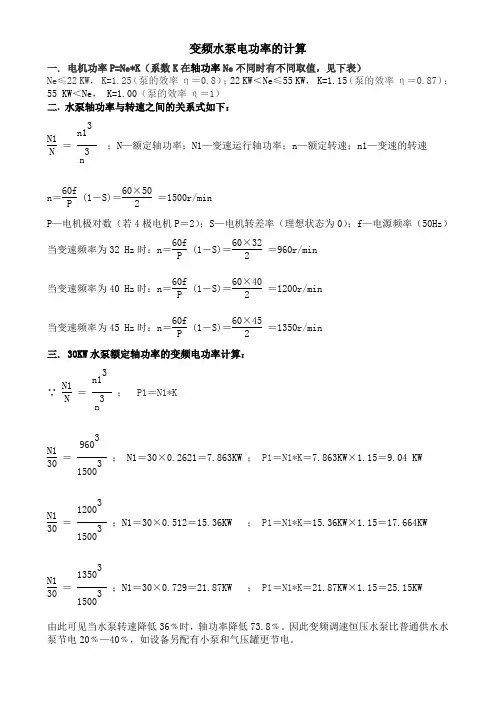

变频水泵电功率的计算一. 电机功率P=Ne*K（系数K在轴功率Ne不同时有不同取值，见下表）Ne≤22 K W， K=1.25（泵的效率η＝0.8）；22 KW＜Ne≤55 KW， K=1.15（泵的效率η＝0.87）；55 KW＜Ne， K=1.00（泵的效率η＝1）二. 水泵轴功率与转速之间的关系式如下：N1 N ＝n13n3；N—额定轴功率；N1—变速运行轴功率；n—额定转速；n1—变速的转速n＝60fP(1－S)＝60×502＝1500r/minP—电机极对数（若4极电机P＝2）；S—电机转差率（理想状态为0）；f—电源频率（50Hz）当变速频率为32 Hz时：n＝60fP(1－S)＝60×322＝960r/min当变速频率为40 Hz时：n＝60fP(1－S)＝60×402＝1200r/min当变速频率为45 Hz时：n＝60fP(1－S)＝60×452＝1350r/min三. 30KW水泵额定轴功率的变频电功率计算：∵N1N＝n13n3；P1＝N1*KN1 30＝960315003； N1＝30×0.2621＝7.863KW ；P1＝N1*K＝7.863KW×1.15＝9.04 KWN1 30＝1200315003；N1＝30×0.512＝15.36KW ；P1＝N1*K＝15.36KW×1.15＝17.664KWN1 30＝1350315003；N1＝30×0.729＝21.87KW ；P1＝N1*K＝21.87KW×1.15＝25.15KW由此可见当水泵转速降低36﹪时，轴功率降低73.8﹪。
因此变频调速恒压水泵比普通供水水泵节电20﹪—40﹪，如设备另配有小泵和气压罐更节电。
城市送水泵站技术设计计算书1 绪论泵站的日最大设计水量Qd=9.8万m3/d。
给水管网设计的部分成果：（1）泵站分两级工作。
泵站第一级工作从时至次日时，每小时水量占全天用水量的3.10；泵站第二级工作从时至时，每小时水量占全天用水量的4.90%。
（2）该城市给水管网的设计最不利点的地面标高为65.00m，建筑层数为8层，自由水压为36m。
（3）给水管网平差得出的二泵站至最不利点的输水管和配水管网的总水头损失为16.5m。
（4）消防流量为144 m3/h，消防时的总水头损失为24.5m。
清水池所在地地面标高为58.00m，清水池最低水位在地面以下4.5m。
城市冰冻线为1.9m。
最高气温为36℃，最低气温为-35℃。
泵站所在地土壤良好，地下水位为4.5m。
泵站具备双电源条件。
2 初选水泵和电机2.1泵站设计参数的确定泵站一级工作时的设计工作流量QⅠ/(m3/h)=9 800×3.10%=3038(843.9L/s)泵站二级工作时设计工作流量QⅡ/(m3/h)=9 800×4.90%=4802(1333.9L/s)水泵站的设计扬程与用户的位置和高度、管路布置及给水系统的工作方式等有关。
泵站一级工作时的设计扬程HⅠ/m=Z c+H0+∑h+∑h泵站内+H安全=(65-58+4.5)+36+16.5+1.5+2=67.5其中 HⅠ—水泵的设计扬程Zｃ—地形高差；Ｚｃ=Ｚ１+Ｚ２；H０—自由水压；∑h=总水头损失；∑h泵站内－泵站内水头损失（初估为1.5m）；H安全－为保证水泵长期良好稳定工作而取的安全水头（m）；一般采用1~2m。
2.2选择水泵可用管路特性曲线和型谱图进行选泵。
管路特性曲线和水泵特性曲线交点为水泵工况点。
求管路特性曲线就是求管路特性曲线方程中的参数H ST和S。
因为H ST/m=11.5+36++0.5=48所以S/(h2×m-5)=(∑h+∑h泵站内)/Q2=(16.5+2)/48022=8×10-7因此H=48.00+8×10-7Q2根据上述公式，在（Q-H）坐标系中作出管路特性曲线，参照管路特性曲线和水泵型谱图，或者根据水泵样本选定水泵。

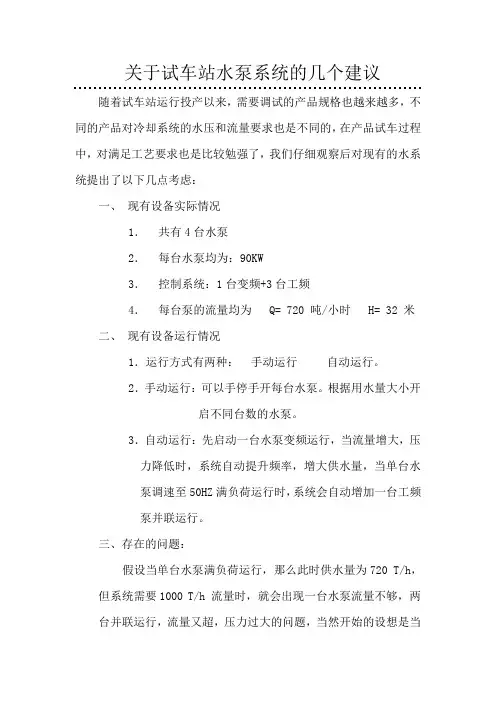

关于试车站水泵系统的几个建议随着试车站运行投产以来，需要调试的产品规格也越来越多，不同的产品对冷却系统的水压和流量要求也是不同的，在产品试车过程中，对满足工艺要求也是比较勉强了，我们仔细观察后对现有的水系统提出了以下几点考虑：一、现有设备实际情况1．共有4台水泵2．每台水泵均为：90KW3．控制系统：1台变频+3台工频4．每台泵的流量均为 Q= 720 吨/小时 H= 32 米二、现有设备运行情况1．运行方式有两种：手动运行自动运行。
2．手动运行：可以手停手开每台水泵。
根据用水量大小开启不同台数的水泵。
3．自动运行：先启动一台水泵变频运行，当流量增大，压力降低时，系统自动提升频率，增大供水量，当单台水泵调速至50HZ满负荷运行时，系统会自动增加一台工频泵并联运行。
三、存在的问题：假设当单台水泵满负荷运行，那么此时供水量为720 T/h，但系统需要1000 T/h 流量时，就会出现一台水泵流量不够，两台并联运行，流量又超，压力过大的问题，当然开始的设想是当工频并联运行后，变频调速的水泵可以从满负荷50HZ退下来降低运行频率，但水泵的特性曲线如下图--（计算数据）显示，其频率不能在0-50HZ之间全范围调节，当调至其下限---出水临界状态时，就不能继续往下降低频率了，否则变频运行的水泵就会不再出水而白白消耗电能，并且把泵腔里的水打热而损坏设备，另外并联运行的水泵因大流量出水而过载，并且提供的系统压力也达不到工艺要求。
三、存在问题的几种可能：1．因为4台水泵均为Q= 720 吨/小时 H= 32 米的等容量并联运行的设计。
而变频调速的水泵流量不够大。
因此其可调节的流量ΔQ就比较小，δ=ΔQ/ΔN小（ΔQ：指的是加减泵的流量变化量；ΔN指的是加减泵的台数）。
而且δ的值已经远小于系统对流量的变化率要求，致使使用单台调速水泵调节流量也不足也弥补。
2．因为现有水系统为试车站工艺用水，工艺用水对系统流量、压力的要求比较严格一些。

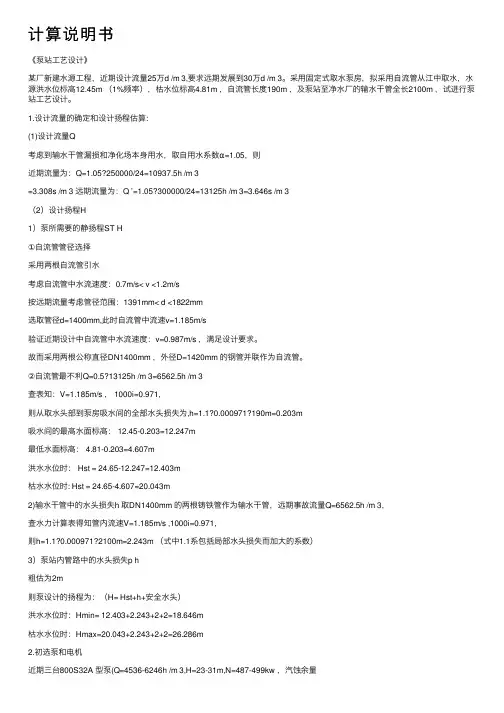

计算说明书《泵站⼯艺设计》某⼚新建⽔源⼯程，近期设计流量25万d /m 3,要求远期发展到30万d /m 3。
采⽤固定式取⽔泵房，拟采⽤⾃流管从江中取⽔，⽔源洪⽔位标⾼12.45m （1%频率），枯⽔位标⾼4.81m ，⾃流管长度190m ，及泵站⾄净⽔⼚的输⽔⼲管全长2100m ，试进⾏泵站⼯艺设计。
1.设计流量的确定和设计扬程估算:(1)设计流量Q考虑到输⽔⼲管漏损和净化场本⾝⽤⽔，取⾃⽤⽔系数α=1.05，则近期流量为：Q=1.05?250000/24=10937.5h /m 3=3.308s /m 3 远期流量为：Q ’=1.05?300000/24=13125h /m 3=3.646s /m 3（2）设计扬程H1）泵所需要的静扬程ST H①⾃流管管径选择采⽤两根⾃流管引⽔考虑⾃流管中⽔流速度：0.7m/s< v <1.2m/s按远期流量考虑管径范围：1391mm< d <1822mm选取管径d=1400mm,此时⾃流管中流速v=1.185m/s验证近期设计中⾃流管中⽔流速度：v=0.987m/s ，满⾜设计要求。
