同步电动机无功补偿技术

无功补偿技术在新能源储能系统中的应用随着能源需求的不断增长，传统能源资源逐渐减少。

因此，新能源储能系统的发展变得尤为重要。

无功补偿技术作为新能源储能系统中的一项关键技术，具有非常重要的应用前景。

本文将重点探讨无功补偿技术在新能源储能系统中的应用，包括无功补偿技术的基本原理、应用实例以及未来发展趋势。

一、无功补偿技术的基本原理无功补偿技术是一种通过改变电力系统的无功功率，来提高系统的功率因数，从而提高系统的效率和稳定性的技术手段。

它通过投入无功电流或者容性功率来补偿电力系统中的感性或者容性无功功率，以实现功率因数的调整。

无功补偿技术可以分为静态无功补偿技术和动态无功补偿技术两类。

静态无功补偿技术主要是通过静态无功补偿装置，如静态电容器、静态无功发生器等来实现。

动态无功补偿技术则主要通过动态无功补偿设备，如STATCOM（静止同步补偿器）等来实现。

二、无功补偿技术在新能源储能系统中的应用实例1. 无功补偿技术在风力储能系统中的应用风力储能系统在风能不稳定的情况下，容易产生感性无功功率，从而影响系统电压的稳定性和功率因数的合理性。

为了解决这一问题，可以利用无功补偿技术对风力储能系统进行调整和优化。

通过在风力储能系统中投入静态无功补偿装置，在风力发电机组和电网之间实现无功补偿，可以有效提高系统的功率因数，降低传输损耗，提高电网质量。

2. 无功补偿技术在光伏储能系统中的应用光伏储能系统在晴天充电、多云或夜间放电的过程中，也会产生感性或容性无功功率。

为了解决这一问题，可以在光伏储能系统中引入无功补偿技术。

通过利用静态无功补偿装置，对光伏储能系统中的无功功率进行补偿，可以提高系统功率因数，减少无功功率的损耗，提高系统的运行效率。

3. 无功补偿技术在电动汽车储能系统中的应用电动汽车储能系统在充电和放电的过程中，会产生一定的无功功率。

为了保证电动汽车储能系统的运行稳定性和电网质量，需要引入无功补偿技术。

通过在电动汽车储能系统中安装静态无功补偿装置，可以补偿无功功率，提高功率因数，从而确保系统的稳定运行。

无功补偿设备主要分类简介无功补偿是电力系统及电力设备稳定运行的重要保障，无功补偿设备也是输配电网必备的重要设备。

无功补偿设备大致可分为三类：调相机、静止无功补偿装置（Static Var Compensator，SVC）、静止无功发生装置（Static Var Generator，SVG）。

调相机或称同步调相机、同步补偿机是较早出现的一类无功补偿设备。

调相机实际是一台空载运行的同步电动机，利用同步电动机在不同励磁电流下的发出或吸收无功电流的能力起到无功补偿作用。

当正常励磁时，调相机的电枢电流接近于零；过励磁时，调相机向电网发出无功电流；欠励磁时，调相机从电网中吸收无功电流。

因此，调相机经常运行在过励状态，励磁电流较大，损耗也比较大，发热比较严重。

为方便运行起见，调相机一般与发电厂中的同步发电机组或负荷端的异步电动机组安装在一起，容量较大的调相机还需要采用氢气冷却。

以上缺点均大大限制了调相机的应用范围，目前除在高压直流输电线路的终端作动态无功支持外，已很少使用。

SVC是目前应用最为广泛的一类无功补偿设备。

单就字面而言，SVC中的“Static”即静止，是相对于调相机的旋转而言，因此除调相机和SVG之外，凡是用电感或电容进行无功补偿的装置均可称作SVC。

按国际大电网会议的定义，SVC可分为以下7类：机械投切电容器（MSC）、机械投切电抗器（MSR）、自饱和电抗器（SR）、晶闸管控制电抗器（TCR）、晶闸管投切电容器（TSC）、晶闸管投切电抗器（TSR）、自换向或电网换向转换器（SCC/LCC）。

实际上以上7类仍未能涵盖全部SVC设备，例如MCR(Magnetic Control Reactor)——磁阀式可控电抗器设备以及由以上两类或几类技术混合构成的设备。

一般认为应慎重使用SVC这一名词，因为其所能指代的范围过于宽泛。

在种类繁多的SVC设备中，一般可按控制/投切设备的种类分为机械投切型及电力电子型两大类，通常所称的SVC设备也是指这两类。

无功补偿技术的比较研究无功补偿技术是电力系统中常用的一种技术手段，广泛应用于电力传输和分配过程中。

本文将对当前常见的三种无功补偿技术进行比较研究，包括静态无功补偿、动态无功补偿和混合无功补偿技术。

一、静态无功补偿技术静态无功补偿技术是通过静止性电子器件实现的无功补偿。

常见的静态无功补偿技术包括静态无功补偿装置（SVC）和静态同步补偿装置（STATCOM）。

SVC通过可控硅器件来实现电容和电感的不同接入方式，并通过控制这些器件的导通使无功功率补偿装置进行补偿。

STATCOM则通过采集电网电压的信息，在电源侧通过控制逆变器输出的电流来补偿无功功率。

静态无功补偿技术具有调节速度快、无功补偿效果好的特点，尤其适合对系统电压稳定性要求较高的场合。

然而，静态无功补偿技术的造价较高、容量限制较大，因此在大型电力系统中应用较多。

二、动态无功补偿技术动态无功补偿技术是通过旋转机械设备实现的无功补偿。

常见的动态无功补偿技术包括同步电动机无功补偿装置（SVC）和风力发电机组无功补偿装置。

同步电动机无功补偿装置通过调节同步电动机的励磁电流来实现无功功率的补偿。

它具有快速响应、无功补偿效果好等特点，但是同步电动机的容量相对较大，造价较高。

风力发电机组无功补偿装置则通过调节风力发电机组的功率特性，实现无功功率的补偿。

它具有无需外部电源、容量可调节等优点，但在风电系统中的应用场景有限。

三、混合无功补偿技术混合无功补偿技术是将静态和动态无功补偿技术相结合的一种补偿方式。

常见的混合无功补偿技术包括STATCOM与风力发电机组的组合、SVC与同步电动机无功补偿装置的组合等。

混合无功补偿技术通过充分发挥静态和动态无功补偿技术的优势，提高了无功补偿的效果和灵活性。

它既能提供快速响应的能力，又能在容量限制方面更加灵活。

然而，混合无功补偿技术的内部机构复杂，控制难度较大。

总结：静态无功补偿技术、动态无功补偿技术和混合无功补偿技术各有其优缺点。

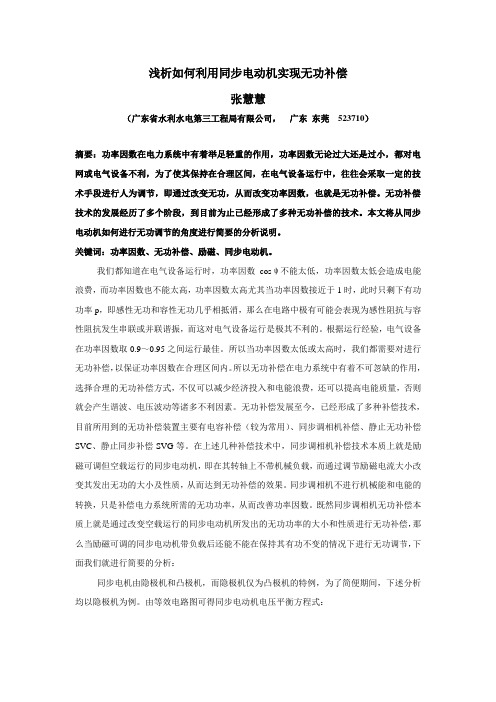

浅析如何利用同步电动机实现无功补偿张慧慧（广东省水利水电第三工程局有限公司，广东东莞523710）摘要：功率因数在电力系统中有着举足轻重的作用，功率因数无论过大还是过小，都对电网或电气设备不利，为了使其保持在合理区间，在电气设备运行中，往往会采取一定的技术手段进行人为调节，即通过改变无功，从而改变功率因数，也就是无功补偿。

无功补偿技术的发展经历了多个阶段，到目前为止已经形成了多种无功补偿的技术。

本文将从同步电动机如何进行无功调节的角度进行简要的分析说明。

关键词：功率因数、无功补偿、励磁、同步电动机。

我们都知道在电气设备运行时，功率因数cosψ不能太低，功率因数太低会造成电能浪费，而功率因数也不能太高，功率因数太高尤其当功率因数接近于1时，此时只剩下有功功率p，即感性无功和容性无功几乎相抵消，那么在电路中极有可能会表现为感性阻抗与容性阻抗发生串联或并联谐振，而这对电气设备运行是极其不利的。

根据运行经验，电气设备在功率因数取0.9～0.95之间运行最佳。

所以当功率因数太低或太高时，我们都需要对进行无功补偿，以保证功率因数在合理区间内。

所以无功补偿在电力系统中有着不可忽缺的作用，选择合理的无功补偿方式，不仅可以减少经济投入和电能浪费，还可以提高电能质量，否则就会产生谐波、电压波动等诸多不利因素。

无功补偿发展至今，已经形成了多种补偿技术，目前所用到的无功补偿装置主要有电容补偿（较为常用）、同步调相机补偿、静止无功补偿SVC、静止同步补偿SVG等。

在上述几种补偿技术中，同步调相机补偿技术本质上就是励磁可调但空载运行的同步电动机，即在其转轴上不带机械负载，而通过调节励磁电流大小改变其发出无功的大小及性质，从而达到无功补偿的效果。

同步调相机不进行机械能和电能的转换，只是补偿电力系统所需的无功功率，从而改善功率因数。

既然同步调相机无功补偿本质上就是通过改变空载运行的同步电动机所发出的无功功率的大小和性质进行无功补偿，那么当励磁可调的同步电动机带负载后还能不能在保持其有功不变的情况下进行无功调节，下面我们就进行简要的分析：同步电机由隐极机和凸极机，而隐极机仅为凸极机的特例，为了简便期间，下述分析均以隐极机为例。

电力调度无功补偿技术李敏摘要：电网无功补偿是电力调度的主要任务之一。

目前，随着供电网络的扩大，电力系统的容量也逐渐增加，输电过程中产生的无功损失也越来越多。

为了提高电网电压质量，需要研发更加稳定和安全的无功补偿技术和设备。

同时，调度人员应遵循无功补偿的配置原则，合理利用现有设备进行无功补偿调节，以实现电能的高效利用。

本文对电力调度无功补偿技术进行了探讨。

关键词：电力调度；无功补偿；技术分析1 无功补偿概述1.1无功补偿的概念无功补偿技术是指通过使用相关电力设备为电网提供必要的无功功率，并且在一定程度上提高电网的功率因数，从而降低电网的电能损耗，起到无功补偿电源的作用，最终提高整个电网电压的质量。

无功补偿技术的关键在于产生一定的无功功率，其对于整个用电网络的正常工作具有十分重要的意义。

1.2 无功补偿的意义改善电能质量。

遵循就地平衡和分级补偿的分配原则，可以合理安排无功补偿设备在电网中的位置，从而提高电网电压质量。

在低压电网中，线路末端电抗值较其他区段大，结合这一特点在靠近线路末端的地方合理安排无功补偿设备，可以获得较好的补偿效果，使得低压电网的输电质量得到提高。

降低电能损耗。

合理配置无功补偿设备可以达到节能的目的。

假设电网输送的有功功率为一定值从有功功率的计算公式可知负载电流与功率因数成反比关系，当电网中安装了无功补偿设备后，功率因数会逐渐提高，负载电流会越来越小。

又因为线路的电能损耗与负载电流的平方成正比所以随着电流的减小，电能损耗也大大降低。

2 电力调度无功补偿技术应用原则2.1降低损耗当下在电力调度中已经使用到了无功补偿技术，它能够大大促进供电网稳定性和安全性的提高，同时还可以有效减少电网的能耗。

无功补偿技术需要依据低损耗的原则进行施用，这样就可以徐进调度功率因素的增加，有效减轻调度的负担。

2.2分散模式无功补偿技术是建立在无功补偿设备的基础之上，并且电网内也有调度设备，因此在进行无功补偿应用时，同时需要管理好设备，有效降低设备的能耗。

电力系统无功补偿点的确定及其补偿方法摘要：现阶段，随着我国科学技术的不断发展，电力系统在发展过程中已经日渐趋向自动化以及智能化，但是在这个过程中仍然沿用着一项技术，那就是无功补偿技术，该技术是我国电力系统最根本，最传统的一项电力技术，现阶段在我国电力系统中仍然得到了广泛的运用，但是在实际的应用过程中对于无功补偿点的确定及其补偿方法仍然存在着很多问题，这些问题对我国电力系统的消耗是非常大的，因此，本文就针对电力系统无功补偿点的确定方法及其补偿方法展开了相关的论述。

关键词：电力系统；无功补偿点；补偿方法1、前言在电力系统的运作过程中，电网的负荷能力以及容量都是非常有限的，但是在实际的运作过程中随着居民用电量以及生产用电量的不断增加，会导致电容量以及负荷随之提升，这时如果不对电力系统做出相应的调整，那么电网的运行就会受到很大的安全威胁。

通常情况下都会采用减少无功损耗的方式来降低负荷以及电容量的增加，而该技术在具体的应用过程中所得到的效果也是非常明显的，为了进一步提高对该技术的应用效果，必须要针对无功补偿点的寻找以及所采取的具体补偿方法进行进一步的确定［1］。

2、在电力系统中采取无功补偿方法的重要意义现阶段我国科学技术发展速度是非常快的，而各种自动化技术在发展过程中也逐渐应用到各行各业的中，给很多行业都带来了极大的发展契机，因此，在我国电力系统的发展过程中，有很多企业也企图采用一些其他的方式来代替无功补偿的作用，但是通过实际的操作，很多自动化技术在具体的使用过程中逐步出现了各种各样的问题，而且有很多问题所带来的后果是非常严重的，已经危及到了居民的用电安全，而且对于我国经济发展来说也是非常不利的。

而通过对比发现，只有采取无功补偿技术，才可以有效的保证电力系统的安全运行。

目前我国居民的人口数量是非常庞大的，而且我国经济发展的速度也在不断的增加，在这种背景下，电力系统所承担的压力负担是非常大的，因此每做出任何一个决定或要进行一项改革，都要充分考虑到居民以及生产的用电安全和供电的稳定性。

无功补偿技术在企业中的应用研究摘要：当今，随着我国经济的飞速发展，无功补偿技术最大的优势就是减低了电气自动化系统的电能损耗，让电力系统始终处在高效的运行状态下，应用在供电网中，不但可以提升供电企业的经济效益，还可以有效保障用电用户的利益，让人们加深对无功补偿的认知，提升节约用电的意识，从而推动国家节能理念的深化。

关键词：无功补偿技术;企业;应用引言智能无功补偿技术拥有线损计量、无功补偿、谐波检测、电压合格率考核等优势，将其应用到电气工程中，不仅可以避免电路运行中出现过载或空载现象，而且还可以提高电路传递效率，进而大大提高电气工程自动化。

1无功补偿技术作为一类电网功率输出技术，无功补偿技术的作用是在不耗费电能的情况下，将电能有效转化成另外一类型的能量，以保证电力设备可以正常、稳定运行。

转换之后的能量形式可以在电能和电网之间实现周期转换，所以说，无功补偿技术具有十分广泛的应用前景。

基于当前工业技术不断发展进步，工厂生产速度也逐渐加快，各个工厂企业对于电力的需求量也越来越高。

为有效降低用电量，提高电能资源的利用率，各个工厂纷纷利用无功补偿技术来降低企业成本，响应国家环保策略。

同时，供电系统机构的员工要的掌握整个电力系统运行参数，合理、科学的评估电能利用率。

无功补偿技术的应用和普及过程十分坎坷。

工厂供电系统中电网运行功率有两种类型，分别为无功功率和有功功率。

有功功率可以直接将电能转化成其它形式的能量，例如化学能、热能和机械能等；但无功功率不可以直接或间接地消耗电能，而是将电能转化成作为保证电气设备正常运行的另一种形式的能量。

而在实际应用过程中，无功补偿技术也可以实现能量的补偿和转换。

因此，分析无功补偿技术的作用，就是可以有效推动电气设备的正常运行，形成一种合理的磁场效应，消耗无功功率，进而提高无功补偿效果。

2无功补偿技术在企业中的应用2.1变电站主变的补偿现在有一种全网无功补偿和电压优化实时控制的方法，可以实时进行无功补偿。

关于感性无功补偿的一些技术问题电感吸收感性无功，电容发出容性无功。

感性无功，就是常说的消耗无功容性无功，就是常说的发出无功电感吸收的是感性无功，但是电容吸收的是容性无功，即发出感性无功。

感性和容性无功产生的原因都是因为电压和电流不是同相位。

电压超前电流产生感性无功，电流超前电压产生容性无功。

（1）感性无功功率在用电设备中，凡是用绕组和磁铁组成的，在交流电路中产生电和磁交变的功能。

在能量转换过程中，有部分磁能仍回复到电能，那部分电流没有消耗有功功率，称为感性无功功率。

在电感性负载的电路中，电流滞后电压一个角度Ψ，cosΨ称为功率因数。

（2）容性无功功率在电容器二块极板间产生充放电，电容电流不消耗有功功率，这个电流引起的功率称为容性无功功率。

在电容性负载的电路中，电流超前电压一个角度Ψ，cosΨ也称为功率因数。

因此容性无功功率可以抵消感性无功功率而提高功率因数。

（3）无功功率补偿的原理在交流电路中，纯电阻负载电流IR与电压U同相位；纯电感负载电流IL 滞后电压纯电容负载电流IC则超前于电压。

也就是说纯电感和纯电容中的电流相位差为，可互相抵消，所以在电源向负载供电时，感性负载向外释放的能量由并联电容器将能量储存起来；当感性负载需要能量时，再由电容将能量释放出来。

这样感性负载所需要的无功功率可就地解决，减少负载与电源间能量交换的规模，减少损耗.无功功率补偿的基本原理是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，当容性负荷释放能量时，感性负荷吸收能量；而感性负荷释放能量时，容性负荷却在吸收能量，能量在两种负荷之间互相交换。

这样，感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿，这就是无功功率补偿的基本原理。

有功无功感性容性母线电压变化这几个概念的关系有一个问题我觉得很多电气从业人员会被绕在里面，并且把头脑弄的很乱，当然也包括我。

这个问题就是有功无功感性容性母线电压变化这几个概念的关系借这个机会发表下个人的观点如有错误请指正！首先什么叫有功无功电压和方向与其一致的电流分量之间的乘积称之有功电压和方向与其垂直的电流分量之间的乘积称之无功如果将电压U比喻成力F 而电流I相当于物体的实际位移S而力与物体移动位移之间的夹角为Φ由于功就是W=F*S COSΦ那么有功=U*I CosΦ 这部分功率实实在在做功无功=U*I SinΦ 这部分功率完全没在做功而这个cosΦ就是功率因素有人要问了既然无功不做功要它做什么不错既然不做功貌似是没什么用但我们目前将电能转化为机械能最普遍的方法就是电机而电机是无法直接将电能转化为机械能的它需要一个中间过程就是磁能电机将吸收的电能转化为磁能再将磁能转化为机械能这个过程可以理解为输出的机械能在不断削弱电机的磁能而电能又在源源不断的补充这部分被消耗的磁能这样形成的电能与机械能之间的不断转换。
