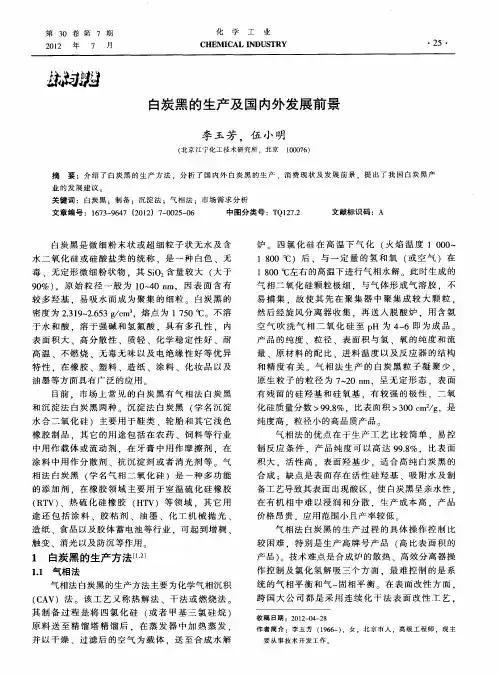

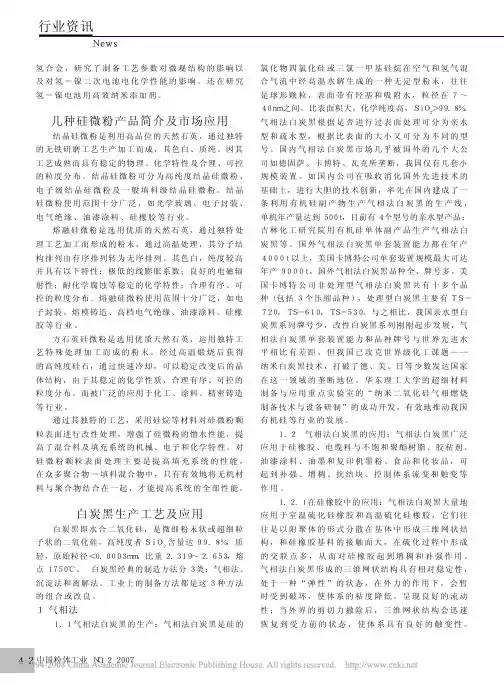

制备白炭黑的传统方法是利用硅酸钠、四氯化硅、正硅酸乙酯做硅源，除硅酸钠以外，其它成本都很高。新方法采用廉价的非金属矿作为硅源，大大降低了白炭黑的生产成本。 [1]传统方法 （1）气相法 主要为化学气相沉积（CAV）法，又称热解法、干法或燃烧法。其原料一般为四氯化硅、氧气（或空气）和氢气，高温下反应而成。反应式为： SiCl4+ 2H2+ O2—>SiO2+4HCl 空气和氢气分别经过加压、分离、冷却脱水、硅胶干燥、除尘过滤后送入合成水解炉。将四氯化硅原料送至精馏塔精馏后，在蒸发器中加热蒸发，并以干燥、过滤后的空气为载体，送至合成水解炉。四氯化硅在高温下气化（火焰温度1000~1800℃）后，与一定量的氢和氧（或空气）在1800℃左右的高温下进行气相水解；此时生成的气相二氧化硅颗粒极细，与气体形成气溶胶，不易捕集，故使其先在聚集器中聚集成较大颗粒，然后经旋风分离器收集，再送入脱酸炉，用含氮空气吹洗气相二氧化硅至PH值为4～6即为成品。 德国迪高沙（Degussa）公司和美国卡伯特（Cabot）公司的气相法生产技术全球领先。他们的生产装置规模大，自动化程度高，产品成本低，牌号（尤其是应用于特殊领域的功能性专用产品牌号）多，品质好，如表面积分布均匀、含水量低。我国沈阳化工股份有限公司及上海氯碱化工股份有限公司也采用气相法生产，但在生产规模、生产技术、自动化程度及产品牌号等方面远不及国外大公司。广州吉必盛科技实业有限公司是国内产量最大，牌号最全，技术最先进的气相二氧化硅供应商，是气相二氧化硅国家标准GB20020-2005负责起 草单位。 （2）沉淀法 沉淀法又叫硅酸钠酸化法，采用水玻璃溶液与酸反应，经沉淀、过滤、洗涤、干燥和煅烧而得到白炭黑。反应式为： Na2SiO3 + 2H+ —> 白炭黑+ 2Na+ + H20 国内大部分生产企业采用沉淀法。 新方法 新方法主要以非金属矿及其延伸物为硅源，采用沉淀法制备白炭黑。其技术关键是将结晶的二氧化硅和硅酸盐转变成非晶态二氧化硅。原料主要有硅灰石、蛋白石、埃洛石、橄榄石、蛇蚊石、高岭土、硬质高岭土、煤矸石、粉煤灰等。 着重介绍以高岭土或硬质高岭土、煤矸石或粉煤灰为原料制备白炭黑的工艺技术。 （1）以高岭土或硬质高岭土为原料
纳米二氧化硅颗粒的制备与表征 一、实验目的 颗粒。 1、学习溶胶—凝胶法制备纳米SiO 2 颗粒物相分析和粒径测定。 2、利用粒度分析仪对SiO 2 颗粒进行表征。 3、通过红外光谱仪对纳米SiO 2 4、通过热重分析仪测试煅烧温度。 二、实验原理 纳米SiO 具有三维网状结构，拥有庞大的比表面积，表面上存在着大量2 的羟基基团, 亲水性强, 众多的颗粒相互联结成链状，链状结构彼此又以氢键 相互作用，形成由聚集体组成的立体网状结构。 图1 纳米二氧化硅三维网状结构 图2 纳米二氧化硅表面上存在着大量的羟基基团
溶胶凝胶法（Sol-Gel法）：利用活性较高的前驱体作为原料，在含水的溶液中水解，生成溶胶，然后溶胶颗粒间进一步发生相互作用，与溶剂共同生成凝胶，干燥后、煅烧获得前驱体相应的氧化物。 第一步水解： 硅烷的水解过程ROH ?→ - + - -2 - ? Si+ OH O Si H OR 第二步缩合： 硅烷的缩聚过程O ?→ ? - - - - - - - + Si O H - Si Si + HO Si2 OH 总反应：ROH - - ? - - - + ?→ Si 22+ Si O O Si2 OR H 硅烷的浓度，硅烷溶液的pH 值，溶剂成分，水解时间与温度均会影响到硅烷的水解缩聚过程。 其中，pH 值能影响硅烷溶液的水解缩聚反应速率。一般认为酸性和碱性条件下均有利于硅烷的水解反应，而碱性条件下更能促进缩聚反应的进行。因此，选择合理的pH 值能控制硅烷的水解与缩合反应速率。 水含量除了影响硅烷的水解与缩聚反应速率外，还影响其溶解性；而醇溶剂对硅烷分子起到助溶与分散的作用，还起到调节水解速率的作用。 三、仪器及试剂 仪器常规玻璃仪器，不同型号移液枪，坩埚，研钵，水浴锅，磁子，磁力搅拌器，烘箱，马弗炉，傅里叶红外光谱仪，差热-热重分析仪，粒度分析仪； 试剂乙醇（AR），去离子水，TEOS，1:1 氨水，浓氨水、浓盐酸，精密pH 试纸。 四、实验步骤 ①Stober 法制备纳米SiO 颗粒 2 取75mL 无水乙醇于烧杯中，加入25mL 去离子水，搅拌使其均匀。向其中加入10mL TEOS，同时搅拌。用1:1 氨水溶液调节硅烷溶液的pH 值至7，搅拌10min。将上述硅烷溶液放入水浴锅中，水温35℃，陈化1h。向溶液中逐滴加
白炭黑改性及其在橡胶中的应用研究进展 燕鹏华，梁 滔 （中国石油兰州化工研究中心，甘肃 兰州 730060） 摘要：介绍白炭黑改性及其在橡胶中的应用研究进展。通过白炭黑表面接枝改性和偶联剂改性以及白炭黑与其它填料插层复配，可增强白炭黑与橡胶间的相 互作用，改进白炭黑的补强效果。白炭黑用于天然橡胶、顺丁橡胶、丁苯橡胶、 三元乙丙橡胶等中，胶料网络结构增强，物理性能和抗湿滑性能改善，滚动阻力 降低。未来白炭黑研究应集中在白炭黑的界面属性方面，以进一步发挥白炭黑作 为补强填料的优势。 关键词：白炭黑；改性；填充；补强；橡胶 白炭黑即水合无定形二氧化硅，它是一种大比表面积、高结构、高活性的补强填充材料，因其具有特殊的表面结构、颗粒形态以及物理和化学性质，应用十分广泛[1-2]。根据制备方法不同，白炭黑可分为气相法白炭黑和沉淀法白炭黑[3]。气相法白炭黑是球链状结构，外比表面积大，表面羟基少；沉淀法白炭黑是低结构的球状物，孔隙率高，内外比表面积均较大，表面羟基多。沉淀法白炭黑主要以石英砂、纯碱、工业盐酸、硫酸、硝酸或二氧化碳为原料，原料便宜、易得，生产工艺和设备较简单，产品价格低，目前在市场上占据主导地位，产量约占白炭黑产量的85%。气相法白炭黑主要以硅氧烷（尤其是六乙基硅氧烷）、四氯化硅等为原料，反应条件易控制，产品纯度高，但原料价格较高，产率低。近年固特异开发了用稻壳灰制备白炭黑的新技术[4]。 目前，在橡胶补强剂中白炭黑用量仅次于炭黑，但与橡胶的相容性较差，加工性能不如炭黑[5]。随着欧盟REACH法规和轮胎标签法规的相继实施，橡胶及其制品的环保化迫在眉睫，再加上浅色制品的需求，白炭黑改性及应用研究越来越受到重视。 1 白炭黑改性 白炭黑表面有大量的羟基，导致其易团聚，在使用过程中白炭黑通常需要改性，以提高其分散性。白炭黑改性的方法主要有物理改性和化学改性，本文主要关注化学改性。 宋英泽等[6]以正硅酸乙酯为硅源，氨水为催化剂，乙烯基三乙氧基硅烷为改性剂，采用溶胶-凝胶法制备了乙烯基官能化的白炭黑。乙烯基官能团接枝到白炭黑表面后，白炭黑表面的乙烯基参与硅橡胶热硫化过程中的交联反应，增强白炭黑与硅橡胶间的相互作用；白炭黑表面的乙烯基能够加快硅橡胶热硫化反应第1阶段的反应速率，当硫化温度为120 ℃时，其硫化速率常数为0.527；对于添加乙烯官能化白炭黑的硅橡胶，其硫化温度选择120 ℃较为适宜。 郑竹等[7]将丙烯酸酯加入白炭黑和天然胶乳的混合体系中，对白炭黑表面进行接枝改性。经过丙烯酸单体改性后的白炭黑/天然橡胶（NR）复合材料具有更好的加工流动性、物理性能和耐老化性能，其中甲基丙烯酸甲酯的改性效果优于丙烯酸丁酯的改性效果。 辛高峰等[8]以正辛醇为改性剂，对沉淀法白炭黑表面进行改性，探讨了改性剂用量、改性温度和改性时间对白炭黑粘度的影响。当每60 g白炭黑用50 mL正辛醇改性时，反应温度为120 ℃，时间为2 h，改性白炭黑的分散性最好，粘度明显降低，表
二氧化硅的工业化生产 1.1 二氧化硅的种类 二氧化硅也称硅质原料，不仅包括天然矿物，也包括各种合成产品，其产品可分为结晶态和无定形状两类。 二氧化硅天然矿物通常包括结晶态二氧化硅矿物石英砂、脉石英、粉石英和无定形硅矿物硅藻土。 合成产品要紧是白炭黑（无定形二氧化硅），包括气相白炭黑（气相二氧化硅）、沉淀白炭黑（沉淀二氧化硅）。 石英是二氧化硅天然矿物的要紧矿物组分，化学成分为SiO2，玻璃光泽，断口呈油脂光泽。贝壳状断口，莫氏硬度7，密度2.65～2.66 。颜色不一，无色透亮的叫水晶，乳白色的叫乳石英。按其结晶习性分，三方晶系的为低温石英，又叫-石英；六方晶系的为高温石英，又称-石英。 石英砂是一个矿产品的专门名词，它泛指石英成分占绝对优势的各种砂，诸如海砂、河砂、湖砂等。地质学按成因将它们划分为冲积砂、洪积砂、残积砂等。石英砂的矿物含量变化专门大，以石英为主，其次包含各类长石、岩屑、重矿石（石榴子石、电气石、辉石、角闪石、榍石、黄玉、绿帘石、钛铁矿等）以及云母、绿泥石、黏土矿物等。 石英砂岩，是一种固结的砂质岩石，常简称为砂岩，是自然界最常见、最一般的硅质矿物原料之一，其石英和硅质碎屑含量一样在95%以上，副矿物多为长石、云母和黏土矿物，重矿物含量专门少。常见的重矿物有电气石、金红石、磁铁矿等。 石英岩是由石英砂岩或其他硅质岩石通过变质作用而形成的变质岩。脉石英是与花岗岩有关的岩浆热液矿脉，其矿物组成几乎全部为石英。 粉石英是一种颗粒极细、二氧化硅含量专门高的天然石英矿。粉石英这一词过去叫法专门多，它既包括天然的粉石英，同时也包括了由硅质矿物原料（石英岩、脉石英）加工而成的石英细粉。 硅砂是以石英为要紧成分的砂矿飞总称。以天然颗粒状态从地表或地层中产出的硅砂，以及石英岩、石英砂岩风化后呈粒状产出的砂矿称
前言 白炭黑是橡胶工业重要的补强材料,因其微观结构和聚集体形态和炭黑类似,并在橡胶中有相近的补强性能,故被称为白炭黑。白炭黑按照其生产方法可分为两类,即沉淀法白炭黑和气相法白炭黑。沉淀法白炭黑作为橡胶补强原材料,主要用于轮胎、鞋类、和其它浅色橡胶制品。本文只讨论沉淀法白炭黑(以下简称为白炭黑)。在轮胎行业中,过去白炭黑主要用于子午线轮胎的带束层,以增强钢丝和橡胶的粘合性。也有些轮胎企业将白炭黑用于子午线载重轮胎胎面,以提高胎面的抗刺扎和抗崩花性,其用量较少,一般为10～15份。近15年来,由于欧洲和北美对环保和节能的要求日益严格,将白炭黑用于轮胎胎面,可以显著降低轮胎的滚动阻力,同时能保持较好的抗冰滑性和抗湿滑性,其耐磨性仅有稍许降低。1992年,米其林公司率先制造出全用白炭黑的“绿色轮胎”,其滚动阻力较一般轮胎降低约30%,节油及减少汽车废气效果显著。但是由于传统白炭黑品种的分散性不好,配用白炭黑的胎面胶,虽然滚动阻力比配用炭黑的低,但其耐磨性能却比配用炭黑的差得多。 为了适应绿色轮胎快速发展对白炭黑的要求,国外几家主要制造商都已经生产供应、并仍在进一步研究开发分散性较好的白炭黑产品,目前白炭黑已经发展了以下三代产品: 1.第一代是传统的或被称为“标准”的白炭黑品种; 2.第二代被称为“高分散性白炭黑”(ＨｉｇｈＤｉｓｐｅｒｓｉｂｌｅＳｉｌｉｃａ,简称ＨＤＳ)和“易分散性白炭黑”(ＥａｓｙＤｉｓ
ｐｅｒｓｉｂｌｅＳｉｌｉｃａ,简称ＥＤＳ)。高分散性白炭黑是一种具有较高分散性,且无粉尘的白炭黑产品,适用于绿色轮胎。易分散性白炭黑是90年代中期开发的一种性能介于ＨＤＳ和传统白炭黑之间的产品,其价格较ＨＤＳ低,是一种性能价格比较高的替代ＨＤＳ的产品。表1为国外主要的、已经商品化的ＨＤＳ和ＥＤＳ品种。 在轮胎用胶料中,如果采用ＨＤＳ和ＥＤＳ可以获得较高的拉伸强度、撕裂强度、定伸应力、扯断伸长率。采用ＨＤＳ还可以改善胶料加工性能和耐磨性,从而可以得到较好的轮胎综合性能。在乘用轮胎的胶料中,如果采用ＨＤＳ,除有明显的性能改进外,其成本也可降低。 3.第三代被称为“独特结构的高分散性白炭黑”,其分散性和补强性更好,目前处于研究开发或推广应用阶段。也有人称第三代产品为“高分散性白炭黑”而将第二代产品统称为“易分散性白炭黑”或者“半分散性白炭黑”。 为了研究开发或应用好高分散性白炭黑,必须首先了解如何检测白炭黑的分散性,了解白炭黑的微观结构和理化性能,及其对白炭黑的分散性和在橡胶中的补强性能的影响。在此基础上才能做好高分散性白
采用热氧化方法制备的二氧化硅从结构上看是（）的。 （A）结晶形态（B）非结晶形态（C）可能是结晶形态的,也可能是非结晶形态的（D）以上都不对 多选题 下列物质中是结晶形态二氧化硅的有（）。 （A）硅土（B）石英（C）磷石英（D）玻璃（E）水晶 判断题 结晶形态二氧化硅是由Si-O四面体在空间规则排列所构成的。( ) 非结晶态二氧化硅的网络疏松,不均匀而且存在孔洞。( ) 结晶与非结晶形态二氧化硅的基本差异在于前者的结构具有周期性,而后者则不具有任何周期性。( ) 二氧化硅性质 单选题 采用热氧化方法制备的二氧化硅从结构上看是（）的。 （A）结晶形态（B）非结晶形态（C）可能是结晶形态的,也可能是非结晶形态的（D）以上都不对 结晶形态和非结晶形态二氧化硅的基本差异在于（）。 （A）前者前者由Si-O四面体组成,而后者则不含Si-O四面体（B）前者的结构具有周期性,而后者则不具有任何周期性（C）前者的密度大,而后者的密度小（D）前者的氧都是桥联氧,而后者的氧不是桥联氧 二氧化硅薄膜的折射率是表征其（）学性质的重要参数。 （A）电（B）磁（C）光（D）热 下列几种氧化方法相比,哪种方法制得的二氧化硅薄膜的电阻率会高些（）。 （A）干氧氧化（B）湿氧氧化（C）水汽氧化（D）与氧化方法无关 判断题 结晶形态二氧化硅是由Si-O四面体在空间规则排列所构成的。( ) 热氧化法制备二氧化硅 单选题 干氧氧化中,氧化炉内的气体压力应（A）一个大气压。 （A）稍高于（B）大大于（C）等于（D）没有要求 干氧氧化法有一些优点,但同时它的缺点有（）。 （A）生长出的二氧化硅中引入很多可动离子（B）氧化的速度慢（C）生长的二氧化硅缺陷多（D）生长的二氧化硅薄膜钝化效果差 多选题 干氧氧化法具备以下一系列的优点（）。 （A）生长的二氧化硅薄膜均匀性好（B）生长的二氧化硅干燥（C）生长的二氧化硅结构致密（D）生长的二氧化硅是很理想的钝化膜（E）生长的二氧化硅掩蔽能力强 判断题 水汽氧化法指的是在高温下,硅与高纯水产生的蒸气反应生成二氧化硅。( ) 湿氧氧化既有干氧氧化的优点,又有水汽氧化的优点,所以其氧化制备的二氧化硅薄膜的质量最好。( ) 湿氧氧化的氧化剂既含有氧,又含有水汽。( ) 二氧化硅生长的机制 单选题
农药专用白炭黑生产技术 第35卷第2期 2003年3月 无机盐工业 IN0RGANICCHEMICALSINDUSTRY61 农药专用白炭黑生产技术 1项目撅况 由于白炭黑的化学惰性和对化学制剂的稳定性,几乎对 各种农药都不会发生化学反应而使农药变质.在空气中易降解的高效农药加入农药专用白炭黑后,能延长有效期并缓慢释放. 2技术特点 本技术特点是:(1)单釜生产,设备简化;(2)通过调整工 艺参数,而制得不同吸油值和比表面的产品,从而满足不同用户的需求}(3)实现了大釜生产,提高了罐产量,单釜生产能力达到5000t/a. 3产品质■指标 符合作农药载体要求. 4主要原料及消耗 工业水玻璃,密度为1.38g/mL,模数3.2,≤3.8t/t工
业硫酸,93～98,≤0.55t/t;若使用固体水玻璃,模数 3.2,≤1.6t/t. 5主要设备 反应器(不锈钢),压滤机(增强聚丙烯),干燥系统(不锈钢),粉碎系统(不锈钢). 6形成生产能力所需条件 建设规模,0.2万t/a总投资(界区内),400万元(其中 设备投资220万元);厂房,1200m;人员,8O人;三废情况, 每吨产品排放50t含Na:SO4的废水. 饲料级磷酸氢钙提高饲肥比生产技术 1项目撅况 湿法磷酸用石灰乳脱氟制饲钙工艺,又称二段中和法. 一 段中和的主要目的是脱氟.根据原料湿法磷酸的来源不同,用石灰乳中和达到净化要求时,一段中和的终点pH需控制在2.8～3.5之间,此时一段中和滤饼(又称白肥)中磷占湿法磷酸中总磷的35～45,即饲料肥料比值(简称饲 肥比)较低(5.5:4.5～6.5:3.5).为提高产品整体效益, 必须对白肥加以处理,即把白肥返溶于新鲜湿法磷酸中,以提高饲肥比. 白肥返溶后,虽可提高饲肥比,但白肥中的大量酸溶性 杂质也以相应的比例循环回到物系中,并部分进入脱氟酸,
改进众所周知的Stober 方法[135]，通过正硅酸乙脂（TEOS）在含有水（H2O）、 氨水（NH3OH）的乙醇混合溶液中水解，制备了不同尺寸(300,500,900 和1200 nm) 的二氧化硅（SiO2）微球。通过这种方法制备的二氧化硅（SiO2）微球单分散、尺寸 分布窄、不团聚，尺寸大小依靠反应物的浓度。典型的实验是混合正硅酸乙脂（TEOS）、 水（H2O）、氨水（NH3OH）、乙醇（C2H5OH）,在室温下搅拌 4 小时，结果得到白色 的SiO2胶体悬浮液。用离心机把SiO2从悬浮液中离心出来，之后用乙醇洗三次。比 600 nm 大的SiO2，不能直接通过Stober 方法制备，需要种子生长过程。在种子生长 过程，把一定量的SiO2加入NH3，H2O 和C2H5OH 的混合溶液之后，加入TEOS 和水， 这个过程与Stober 相似。表3-1 列出了制备不同尺寸的SiO2的实验条件。 3.2. 2 SiO2@Y2O3:Eu3+ 核壳材料的制备 利用Pechini 型溶胶-凝胶法在SiO2球上包覆Y2O3:Eu3+层，制备SiO2@Y2O3:Eu3+ 核壳发光材料[136-138]。搀杂的Eu3+的浓度占基质Y2O3中Y3+浓度的5%，这是最优化 条件[138]。称取化学计量比的Y2O3 和Eu2O3 (Y1.9Eu0.1O3)，用硝酸溶解，冷却到室 温，加入一定量的乙醇和水的混合溶液（其体积比为7：1），加入柠檬酸作为络合 剂，柠檬酸与金属离子的摩尔比为2：1，再加入一定量的聚乙二醇（0.08g/ml）作 为交联剂, 溶液搅拌2 小时形成溶胶，然后在搅拌的条件下加入SiO2 粒子，搅拌5 小时，用离心机把悬浮液离心。所得试样在100 oC 干燥两个小时，然后以每小时120 oC 的升温速度烧结到900 oC，并保留2 小时。这样的过程反复几次，以增加Y2O3:Eu3+ 层的厚度。实验过程如图3-1 所示。为作对比，把包覆之后的溶胶蒸发形成凝胶，烧 结到相应的温度，制备纯的Y2O3:Eu3+粉末。表3-1 制备不同尺寸SiO2 的实验条件：C 是浓度，单位是mol/L, N 是反应次数，t是反应时间 图3-1 核壳SiO2@Y2O3:Eu3+发光粉的制备过程示意图
白炭黑 白炭黑是白色粉末状X-射线无定形硅酸和硅酸盐产品的总称，主要是指沉淀二氧化硅、气相二氧化硅、超细二氧化硅凝胶和气凝胶，也包括粉末状合成硅酸铝和硅酸钙等。白炭黑是多孔性物质，其组成可用SiO2·nH2O表示，其中nH2O是以表面羟基的形式存在。能溶于苛性碱和氢氟酸，不溶于水、溶剂和酸（氢氟酸除外）。耐高温、不燃、无味、无嗅、具有很好的电绝缘性。 目录 [隐藏] 1 基本信息 2 物化性质 3 成分 4 制备 1. 4.1 新方法 5 用途 1. 5.1 橡胶制品 2. 5.2 农业化学制品 3. 5.3 日用化工制品 4. 5.4 胶结剂 5. 5.5 抗结块剂 6. 5.6 造纸填料 6 气相应用 1. 6.1 电子封装材料 2. 6.2 树脂复合材料 3. 6.3 塑料 4. 6.4 涂料 5. 6.5 橡胶
6. 6.6 颜（染）料 7. 6.7 陶瓷 8. 6.8 密封胶、粘结剂 9. 6.9 玻璃钢制品 10. 6.10 药物载体 11. 6.11 化妆品 12. 6.12 抗菌材料 13. 6.13 其它 白炭黑 - 基本信息 中文名称：白炭黑 图 中文别名：白炭黑(燃烧法));气相白炭黑;造粒白炭黑;药用级白炭黑;GH-7型白炭黑;GH-1A 型白炭黑;GH-1B型白炭黑;水合二氧化硅;白碳黑;白烟;沉淀水合二氧化硅;纯乳胶;胶体二氧化硅;沉淀二氧化硅 英文名称：Whitecarbonblack 英文别名： whitecarbon;Whitecarbonblack,combustionmethod;PelletedHydratedSilica;HydratedSi lica;Silicondioxidehydrate;Silica,hydrate;SILICA;Precipitatedsilica; CAS号：10279-57-9 EINECS号：238-878-4 分子式：SiO2.x(H2O) 白炭黑 - 物化性质
我国白炭黑工业的现状与发展 白炭黑的成份是水合二氧化硅，英文名称为Silica(二氧化硅、无水硅酸)，是橡胶工业重要的补强原材料，因其微观结构和聚集体形态和炭黑类似，并在橡胶中有相近的补强性能，故被称为白炭黑。工业生产的白炭黑主要有沉淀法白炭黑(PrecipitatedSilica)和气相法白炭黑(Pyrogenic Silica或FumedSilica)两类。白炭黑表面存在有两种官能团：硅烷官能团和硅氧烷官能团，这两种官能团对白炭黑的物理性能和应用性能具有重要的影响，白炭黑的广泛应用都与此相关。 沉淀法白炭黑作为橡胶补强原材料主要用于鞋类、轮胎和其它浅色橡胶制品。此外在农药、饲料等行业中用作载体或流动剂；在牙膏中用作摩擦剂；在涂料行业用作分散剂、抗沉降剂或消光剂等。气相法白炭黑是硅橡胶的补强材料，也被用于涂料、油墨和塑料工业做分散剂、抗沉降剂或消光剂，还可在许多行业中做流动剂、吸附剂或载体等，但是由于价格昂贵，总的用量仅占沉淀法白炭黑的1/t0。 2005年和2006年世界白炭黑消费量分别为120万吨和145万吨。其中沉淀法白炭黑消费比例见图1(略)。 鞋类，包括胶鞋和运动鞋是沉淀法白炭黑的最大用户，其消费比例在1980年曾达45%，由于轮胎行业用量增长很快，2002年已下降为40%，到2006年已下降到不足30%。 世界白炭黑的需求将以年平均4%-5%的速度增长，增长量主要来自于降低轮胎滚动阻力的新需求。 中国的沉淀法白炭黑工业，从1958年建立第一套生产装置开始，初期发展比较缓慢，近15年来，随着橡胶工业的快速发展而发展。到2006年中国白炭黑生产能力已经达到75.6万吨，与此同时，其生产工艺技术、生产装备和产品质量水平都有很大提高。 一、中国的沉淀法白炭黑 1.生产能力和产量 截至2007年7月，中国沉淀法白炭黑的生产能力约为78.4万吨，实际产量约67.88万吨。生产能力在1万吨(含1万吨)以上的企业32家，其总产能为70.5
中国白炭黑生产现状和规划建议 杜孟成李剑波 （国家橡胶助剂工程技术研究中心山东·阳谷252300）摘要：就国内白炭黑发展现状及改善其应用性能做了介绍，对白炭黑行业存在的问题进行了分析并对今后的发展提出了建议。 关键词：白炭黑绿色轮胎表面改性纳米技术 1、序言 白炭黑是一种填充补强材料，添加白炭黑制成的轮胎具有良好的抓地力、耐磨性和抗湿滑性能，滚动阻力较一般轮胎减少30％，节省燃油4～6％，有很好的操纵安全性和经济性，被称为“绿色轮胎”或“生态轮胎”。近年来，受能源紧缺、环保政策以及炭黑应用领域的限制，高能耗、高物耗及高污染的炭黑正呈现逐渐被白炭黑所取代的趋势，白炭黑及其制品越来越受到人们的青睐和竞相研究开发。 虽然白炭黑作为弹性体的补强填料具有优秀的性能，但存在如下问题：①多段混炼、耗能大；②粘度随着胶料储存时间延长而增加，导致加工更加困难；③焦烧时间短，加工性能差。另外，新型炭黑及炭黑改性技术的研究开发对白炭黑发展形成了潜在的竞争。因此，开发高品质白炭黑及改善其应用性能的研究工作具有十分重要的社会和经济意义。 2、国内白炭黑的发展现状 白炭黑按其制备方法可分为物理法和化学法。用物理法制备的白炭黑产品档次不高，而橡胶行业所需的白炭黑填充剂通
常是采用化学法生产的，本文仅介绍其化学法生产工艺。化学法可分为干法热解法和湿法，湿法按其生成特征又可分为沉淀法和凝胶法。目前，国内外白炭黑的主流生产工艺是气相法和酸法沉淀法两种。 2.1气相法白炭黑发展现状 2.1.1制备原理 该法工艺原理是采用四氯化硅或甲基三氯化硅等硅的卤化物在氢氧焰中水解，产生的二氧化硅分子凝集成颗粒。这些颗粒互相碰撞，熔结成一体，形成三维、有分支的键状聚集体。一旦这些聚集体温度低于二氧化硅熔点，则进一步碰撞，引起键的机械缠绕，生成附聚物。 2.1.2产品特点及应用范围 气相法生产的白炭黑粒子凝聚少，原生粒子为7～20nm，呈无定形态。表面有残留的硅羟基及硅氧基，有较强的极性，二氧化硅的含量＞ 99.8%，比表面积＞300 cm2/g，是纯度高、粒径小的高品质产品，主要用于室温硫化硅橡胶(RTV)、热硫化硅橡胶(HTV)领域和高档橡塑制品。 2.1.3工艺特点及存在的问题 气相法白炭黑的生产工艺比较简单，但生产过程中具体操作控制比较困难，特别是生产高牌号产品（高比表面积的产品），最难控制的是系统的气相平衡和气固相平衡。合成炉的散热、高效分离器操作控制及氯化氢解吸等是气相法工艺存在的技术难点。在表面改性方面，国际性大公司都是采用在线连续化干
白炭黑概述及其生产工艺 硅在自然界中主要以二氧化硅和硅酸盐的状态存在，一切植物皆含有少量的二氧化硅，动物体内的结缔组织中亦含有二氧化硅。硅在地壳中的含量是绝对丰富的，硅在地壳中的重量百分数为27.6%，仅次于氧（47.2%）为第二位。无机硅化合物在八十年代是无机化学品中发展较快的系列产品，尤其是近些年来发展更为迅速。在德温特中心专利索引的无机化学品类中，硅化合物的专利文摘量占了绝对的优势。由此可以看出，无机硅化合物，在众多的无机化学品中是有明显的竞争力的。 纵观世界情况，硅化合物的新品种近些年来增加并不多，而对于无机硅化合物用途的开发则较为重视。例如硅化合物中最老的品种硅酸钠，目前也在向高性能、高附加价值化发展；美国莫比尔公司对于ZSM沸石研制了多种规格，几乎可用于石油化工的各个催化过程；氮化硅陶瓷发动机正在向实用化进军。因此，从目前开发趋势看，无机硅化合物将会大量进入到轻工、食品、医药、建筑、电子、冶金、机械工业等许多领域，一定大有发展前途。 我国的硅化合物产品主要是解放后才逐步发展起来，至今才有几十个品种，因此差距还较大。我国具有优质而丰富的资源，为研究开发更多的硅化合物提供了物质基础。近十多年来，不仅得到了化工部的重视，并委托科研单位出版了“硅铝化合物”资料。可
以预料，我国的硅化合物的发展速度必将越来越快，与世界发达国家的差距必将越来越小。 白炭黑是硅化合物中较老的一个品种，三十年代中叶，德、苏、美等国就开始研制，到四十年代末就进入了工业生产，八十年代总生产能力达70～80万吨/年。我国六十年代开始起步，八十年代千吨级的厂有两家，年产量总共仅5000～6000吨，而且品种少，质量差，能耗高，未形成系列化。因此，研制新产品和开发应用领域的任务十分艰巨。 1.物理化学性质 外观为白色高度分散的无定形粉末或絮状粉末，也有加工成颗粒状作为商品的。比重为2.319～2.653，熔点为1750℃。不溶于水及绝大多数酸，在空气中吸收水分后会成为聚集的细粒。能溶于苛性钠和氢氟酸。对其它化学药品稳定，耐高温不分解，不燃烧。具有很高的电绝缘性，多孔性。内表面积大，在生胶中有较大的分散力。经表面改性处理的憎水性白炭黑易溶于油内，用于橡胶和塑料等作为补强填充剂，都会使其产品的机械强度和抗撕指标显著提高。由于制造方法不同，白炭黑的物化性质、微观结构均会有一定差异，故其应用领域和应用效果也不同。 2.用途。 白炭黑的用途很广，且不同产品具有不同的用途，现再概述如下：用作合成橡胶的良好补强剂，其补强性能仅次于炭黑，若经超细化和恰当的表面处理后，甚至优于炭黑。特别是制造白色、彩色及浅色橡胶制品时更为适用。用作稠化剂或增稠剂，合成油类、绝缘漆的调合剂，油漆的退光剂，电子元件包封材料的触变剂，荧光屏涂覆时荧光粉的沉淀剂，彩印胶板填充剂，铸造的脱模剂。加入树脂内，可提高树脂防潮和绝缘性能。填充在塑料制品内，可增加抗滑性和防油性。填充在硅树脂中，可制成耐200℃以上的塑料。在造纸工业中用作填充剂和纸的表面配料。还有用作杀虫剂及农药的载体或分散剂，防结块剂以及液体吸附剂和润滑剂等。 3.生产方法概述
纳米二氧化硅的制备 专业：凝聚态学号：51110602021 作者：张红敏 摘要 本文简单综述了一下纳米二氧化硅的各种制备方法，包括化学沉淀法、气相法、溶胶-凝胶法、微乳液法、超重力法、机械粉碎法，并对未来制备纳米二氧化硅的方法提出了一点展望。 关键词：纳米二氧化硅，制备，展望
1. 引言 纳米二氧化硅为无定型白色粉末，是一种无毒、无味、无污染的无机非金属材料，其颗粒尺寸小，粒径通常为20～200nm，化学纯度高，分散性好，比表面积大，耐磨、耐腐蚀，是纳米材料中的重要一员。由于纳米二氧化硅表面存在不饱和的双键以及不同键合状态的羟基，具有常规粉末材料所不具备的特殊性能，如小尺寸效应、表面界面效应、量子隧道效应、宏观量子隧道效应和特殊光电性等特点[1]，因而表现出特殊的力学、光学、电学、磁学、热学和化学特性，加上近年来随着纳米二氧化硅制备技术的发展及改性研究的深入, 纳米二氧化硅在橡胶、塑料、涂料、功能材料、通讯、电子、生物学以及医学等诸多领域得到了广泛的应用。 2. 纳米二氧化硅的制备 经过收集资料,查阅一些教科书籍和文献,发现二氧化硅有各种形形色色不同的制备方法, 主要包括化学沉淀法、气相法、溶胶-凝胶法、微乳液法、超重力法、机械粉碎法等等。现在一个个介绍如下: 2.1. 化学沉淀法 化学沉淀法是目前生产纳米二氧化硅最主要的方法。这种方法的基本原理是利用金属盐或碱的溶解度, 调节溶液酸度、温度、溶剂, 使其产生沉淀, 然后对沉淀物进行洗涤、干燥、热处理制成超细粉体[2]。 可以采用硅酸钠和氯化铵为原料, 以乙醇水溶液为溶剂, 采用化学沉淀法制备得到纳米SiO2[3]。将去离子水与无水乙醇以一定浓度混合盛于三口瓶中, 加入一定质量的硅酸钠和少量分散剂, 置于恒温水浴中, 凋节至40±1℃, 搅拌状态下加入氯化铵溶液, 即出现乳白色沉淀, 洗涤, 抽滤, 100℃烘干,置于马弗炉450 ℃焙烧1h, 得到白色轻质的SiO2 粉末。所得SiO2颗粒为无定形结构, 近似球形, 粒径30～50nm, 部分颗粒间通过聚集相互联结, 表面有蜂窝状微孔。 以水玻璃(模数为3.3)和盐酸为原料[4],在超级恒温水浴中控制在40～50℃左右进行沉淀反应, 控制终点pH 值5～6, 得到的沉淀物采用离心法洗涤去掉Cl-, 然后在110℃下干燥12 h, 再于500℃进行焙烧即可得到产品。制得SiO2粒
白炭黑 一、简介 白炭黑的主要成份是SiO2，因其为白色，且主要物性及用途与炭黑相似而得名。 白炭黑按生产方法的不同可分为沉淀白炭黑（沉淀水合二氧化硅）和气相法白炭黑（气相二氧化硅），两种产品的生产方法不同，性质及用途也有很大区别，以下介绍的产品是用硫酸沉淀法生产的，也即沉淀法白炭黑，以下所涉及的白炭黑均为沉淀法白炭黑。 二、名称定义及分子式 白炭黑的学名为：沉淀水合二氧化硅。 定义：沉淀水合二氧化硅是从可溶性硅酸盐水沉液中沉淀而获得的无定形粒子组成的材料。 化学分子式：SiO2〃nH2O 三、主要性质 1、物理性质 外观：白色粉末或粒状或不规则造块。 真密度：约2.0g/ml 假密度：约0.2g/ml（普通产品）。 耐高温、不燃烧；电绝缘性好。 2、化学性质： 能与烧碱发生反应SiO2nH2O+2NaOH=Na2SiO3+（n+1）H2O
能与氢氟酸发生反应SiO2nH2O+4HF=SiF4+（n+2）H2O 2、主要化学指标 SiO2含量（干品）≥90% 筛余物（4.5цm）≤0.5% 加热减量：4.0-8.0% 灼烧减量：（干品）≤7.0% PH值：5.0-8.0 总铜含量：≤30mg/kg 总锰含量：≤50mg/kg 总铁含量：≤1000mg/kg DBP吸收值：2.00-3.50cm3/g 比表面积：不同用途有不同范围，我厂产品控制 145-165m2/g（HT2#） 165-185m2/g（HT1#） 200-300m2/g（HT3#） 3、主要物理性能（配合橡胶品） 拉伸强度≥17.0Mpa 500%定伸强度≥6.3Mpa 扯断伸长度≥675% 四、生产原理 水玻璃和硫酸反应生成水合硅酸 加热 Na2O·mSiO2+H2SO4+nH2o-→Na2SO4+mSiO2·（n+1）H2O↓ 反应完成液经压滤脱水，洗涤、并通过打浆制得白炭黑料浆，经喷
白炭黑概述及其生产工艺 硅在自然界中主要以二氧化硅和硅酸盐的状态存在，一切植物皆含有少量的二氧化硅，动物体内的结缔组织中亦含有二氧化硅。硅在地壳中的含量是绝对丰富的，硅在地壳中的重量百分数为27.6%，仅次于氧（47.2%）为第二位。无机硅化合物在八十年代是无机化学品中发展较快的系列产品，尤其是近些年来发展更为迅速。在德温特中心专利索引的无机化学品类中，硅化合物的专利文摘量占了绝对的优势。由此可以看出，无机硅化合物，在众多的无机化学品中是有明显的竞争力的。 纵观世界情况，硅化合物的新品种近些年来增加并不多，而对于无机硅化合物用途的开发则较为重视。例如硅化合物中最老的品种硅酸钠，目前也在向高性能、高附加价值化发展；美国莫比尔公司对于ZSM沸石研制了多种规格，几乎可用于石油化工的各个催化过程；氮化硅陶瓷发动机正在向实用化进军。因此，从目前开发趋势看，无机硅化合物将会大量进入到轻工、食品、医药、建筑、电子、冶金、机械工业等许多领域，一定大有发展前途。 我国的硅化合物产品主要是解放后才逐步发展起来，至今才有几十个品种，因此差距还较大。我国具有优质而丰富的资源，为研究开发更多的硅化合物提供了物质基础。近十多年来，不仅得到了化工部的重视，并委托科研单位出版了“硅铝化合物”资料。可以预料，我国的硅化合物的发展速度必将越来越快，与世界发达国家的差距必将越来越小。 白炭黑是硅化合物中较老的一个品种，三十年代中叶，德、苏、美等国就开始研制，到四十年代末就进入了工业生产，八十年代总生产能力达70～80万吨/年。我国六十年代开始起步，八十年代千吨级的厂有两家，年产量总共仅5000～6000吨，而且品种少，质量差，能耗高，未形成系列化。因此，研制新产品和开发应用领域的任务十分艰巨。 1.物理化学性质 外观为白色高度分散的无定形粉末或絮状粉末，也有加工成颗粒状作为商品的。比重为2.319～2.653，熔点为1750℃。不溶于水及绝大多数酸，在空气中吸收水分后会成为聚集的细粒。能溶于苛性钠和氢氟酸。对其它化学药品稳定，耐高温不分解，不燃烧。具有很高的电绝缘性，多孔性。内表面积大，在生胶中有较大的分散力。经表面改性处理的憎水性白炭黑易溶于油内，用于橡胶和塑料等作为补强填充剂，都会使其产品的机械强度和抗撕指标显著提高。由于制造方法不同，白炭黑的物化性质、微观结构均会有一定差异，故其应用领域和应用效果也不同。 2.用途。
白炭黑生产工艺 硅在自然界中主要以二氧化硅和硅酸盐的状态存在，一切植物皆含有少量的二氧化硅，动物体内的结缔组织中亦含有二氧化硅。硅在地壳中的含量是绝对丰富的，硅在地壳中的重量百分数为27.6%，仅次于氧（47.2%）为第二位。无机硅化合物在八十年代是无机化学品中发展较快的系列产品，尤其是近些年来发展更为迅速。在德温特中心专利索引的无机化学品类中，硅化合物的专利文摘量占了绝对的优势。由此可以看出，无机硅化合物，在众多的无机化学品中是有明显的竞争力的。 纵观世界情况，硅化合物的新品种近些年来增加并不多，而对于无机硅化合物用途的开发则较为重视。例如硅化合物中最老的品种硅酸钠，目前也在向高性能、高附加价值化发展；美国莫比尔公司对于ZSM沸石研制了多种规格，几乎可用于石油化工的各个催化过程；氮化硅陶瓷发动机正在向实用化进军。因此，从目前开发趋势看，无机硅化合物将会大量进入到轻工、食品、医药、建筑、电子、冶金、机械工业等许多领域，一定大有发展前途。 我国的硅化合物产品主要是解放后才逐步发展起来，至今才有几十个品种，因此差距还较大。我国具有优质而丰富的资源，为研究开发更多的硅化合物提供了物质基础。近十多年来，不仅得到了化工部的重视，并委托科研单位出版了“硅铝化合物”资料。可以预料，我国
的硅化合物的发展速度必将越来越快，与世界发达国家的差距必将越来越小。 白炭黑是硅化合物中较老的一个品种，三十年代中叶，德、苏、美等国就开始研制，到四十年代末就进入了工业生产，八十年代总生产能力达70～80万吨/年。我国六十年代开始起步，八十年代千吨级的厂有两家，年产量总共仅5000～6000吨，而且品种少，质量差，能耗高，未形成系列化。因此，研制新产品和开发应用领域的任务十分艰巨。 1.物理化学性质 外观为白色高度分散的无定形粉末或絮状粉末，也有加工成颗粒状作为商品的。比重为2.319～2.653，熔点为1750℃。不溶于水及绝大多数酸，在空气中吸收水分后会成为聚集的细粒。能溶于苛性钠和氢氟酸。对其它化学药品稳定，耐高温不分解，不燃烧。具有很高的电绝缘性，多孔性。内表面积大，在生胶中有较大的分散力。经表面改性处理的憎水性白炭黑易溶于油内，用于橡胶和塑料等作为补强填充剂，都会使其产品的机械强度和抗撕指标显著提高。由于制造方法不同，白炭黑的物化性质、微观结构均会有一定差异，故其应用领域和应用效果也不同。
在白炭黑表面上有很多的亲水性签? ( 在澳化聚丁二烯中配合时化和三 . 一应力一应变曲线。 < < , 通过表面的疏水 , 一 2 基团。 , 亲水性粒子与疏水性橡胶难以 2 2 基的活性化““ 。得出了良好的相容通过热处理把二? ( 一硅醇纂? 2 墓保持活变为二 . 一一 . 二硅氧烷基?时亲水白炭黑与硅烷化合物的配合也有许多研“+ + ? Δ 究报告?Σ Λ 犷χ δ 把约# . β 的硅醉簇变为三甲基硅氧烧基的气相法白炭黑配人性降低性’ , 可望残存的Π . 一, “ ” ’ 。一般来说为了使亲水性的无机填充剂以及改善操作性能和赋于疏、、丁苯橡胶中时其墓舒果是提高了分散性改善 , , 易于混合分散 , 了扯断强度和耐磨性。其次 , 对于硅橡胶来水渔说, Ι , 所以用脂肪酸脂肪酸盐松香、、界面醋、说 ! , 当肥入将约. 5 β 硅醉基变为三甲基硅烷 , 活性剂醛胜、油等迸行表面处理、、。对白炭黑来、寿约气相法白炭黑时程中发生硬化可居 , , 。可防止胶料在贮存 过 , 也王在厄用醉碳酸指 3 、烷氧基亿合物、、扯断强度虽略有降低“ ’ 。但因拼砍酸 ! 、氯硅烷次其诱导体季胺盐’ 。、、、伸氏较高而增大了破坏能无机卤化物、异淤度盐六甲班二接 , 一在两端具有不同官能团的硅烷化有孔哇诱导体?。各种高分子化合物合物可有效地提高硫化胶的物理机械性能“ 艺。枝反应等各种方法进行处理 0 < 车为偶我剂已开发出许多硅烷化合‘ ? Ε 二: Δ Ε 把白炭黑作丁隋化处理物用 于康胶的主要偶联剂如表 & 所示, “ ” ?。表& ’ 主要的硅烷偶联剂及其应用范围 2 一。一一。‘ ‘ 一‘ 一缸石勃福 4 与” ” 一” Δ ” ’ 一’ ε ! 7 ? Μ、一 02 4 ? % 一Μ 一‘ ? 2 ! ?。Ο ” 一’ 一’ 一’ 应用、围枪、 . 、7 ε 2 ! ?。」? … ? α Λ Σ 9 Ν 、工Ν 、. ? Ν 、Ν 、9 ? Ν ?Ν / Ν 。二 % 一三乙氧硅烷基丙幕?四硫化物 ! 2 ?一 0 2 % ?一从。 0 2 % ? % 扛护? Σ ? 之 φ 、、、. ? Ν 、、0 Ν 、、9 ? Ν 、、一琉旅两瑟三甲氧基硅烷/ Ν < 9 Ν = Ν 0 5 ? 0 。 2 三一 0 2 ! ?。一. 0 ! 2 。?。一?α Λ 五工? Ν , 、、 . ? Ν 、、0 Ν = Ν 、9 ? Ν 、、忍一疏挤乙丛三乙氧墓硅烷卫/ Ν ?9 Ν 、 φ 、 0 、? 0 。 2 % ! 9一 02 ! ? % 一. ( 0 。 2 ?? % 一胺基内墓三乙氧基硅烷4 Κ ? _ Λ Σ 。φ ——. ? Ν 、、0 Ν 、9 ? Ν 、 2 9 9 一一# ! 02 ?一 9 2 0 2 ?
中国粉体工业 ２００７年第６期 白炭黑属于硅系白色补强型粉体材料，是水合硅酸和硅酸盐的总称。因它们具有与炭黑相媲美的性能和外观上为白色的特性，故统称为白炭黑。不过通常讲的白炭黑大多是指水合二氧化硅（ＳｉＯ２?ｎＨ２Ｏ），其中ＳｉＯ２纯度含量可达９９．８％，密度在２．３１９－２．６５３ｔ／ｍ３之间，熔点是１７５０℃，是一种白色、无毒、无定形微细粉状物。白炭黑化学稳定性好、耐高温、不燃烧、电绝缘性好，是橡胶、塑料、涂料、医药、农药、造纸及日用化工诸多领域重要的无机填料［１］［２］。 白炭黑是我国“九五”重点建设的精细化工产品之一，我国由于橡胶和制鞋业的不断发展对白炭黑 的需求也不断提高，但自给率一直很低，主要依赖国外进口，因此白炭黑的生产前景十分广阔。本文就白炭黑的结构、性质及生产工艺进行综述。 １．白炭黑的结构与性质 据显微镜观察，白炭黑微粒与炭黑粒子相近，其粒子呈球状，为无定形的ＳｉＯ２，其硅和氧以正四面体键合成有缺陷的三维结构。一次粒子粒径大约在０．０ｌ～１μｍ范围，细小的微粒表面有不同的羟基存在，故显示出亲水性。红外光谱研究证实，白炭黑粒子表面羟基有三种类型：隔离羟基、相邻羟基、硅氧基［３］［４］［５］。 不同的羟基具有不同的反应活性：①硅氧基：主要存在于脱水白炭黑表面层，它不易在升温加热时脱除；②相邻羟基：对极性物质的吸附非常重要，它是比隔离羟基更有效的吸附点，由于相距较近，故能彼此以氢键形式结合；③隔离羟基：因为－ＯＨ基团被隔离开，但氢原子的正电性比较强，容易与负电性的原子发生氢键作用。白炭黑分子结构中心的－Ｓｉ－Ｏ－键具有极性，有很大的结合能力。 这些特殊结构的理化特性，就使得白炭黑微粒表面活性大，能与其它分子发生作用，从而具有优良的耐酸、耐碱、耐高温和电绝 白炭黑的制备研究进展 ■张秋， 杨云峰， 王海平，胡国胜 中北大学高分子与生物工程研究所 （太原 ０３００５１） 【摘要】白炭黑作为许多新型材料的组元已被广泛应用。本文简述了白炭黑的结构、性能，重点介绍了目前用化工原料和多种非金属矿物质为原料制备白炭黑的方法。 【关键词】白炭黑；结构；性能；制备 论文选萃 Ｔｈｅｓｉｓ
二氧化硅的工业化生产 1.1二氧化硅的种类 二氧化硅也称硅质原料，不仅包括天然矿物，也包括各种合成产品，其产品可分为结晶态和无定形态两类。 二氧化硅天然矿物通常包括结晶态二氧化硅矿物石英砂、脉石英、粉石英和无定形硅矿物硅藻土。 合成产品主要是白炭黑（无定形二氧化硅），包括气相白炭黑（气相二氧化硅）、沉淀白炭黑（沉淀二氧化硅）。 石英是二氧化硅天然矿物的主要矿物组分，化学成分为SiO2，玻璃光泽，断口呈油脂光泽。贝壳状断口，莫氏硬度7，密度2.65～2.66。颜色不一，无色透明的叫水晶，乳白色的叫乳石英。按其结晶习性分，三方晶系的为低温石英，又叫-石英；六方晶系的为高温石英，又称-石英。 石英砂是一个矿产品的专门名词，它泛指石英成分占绝对优势的各种砂，诸如海砂、河砂、湖砂等。地质学按成因将它们划分为冲积砂、洪积砂、残积砂等。石英砂的矿物含量变化很大，以石英为主，其次包含各类长石、岩屑、重矿石（石榴子石、电气石、辉石、角闪石、榍石、黄玉、绿帘石、钛铁矿等）以及云母、绿泥石、黏土矿物等。
石英砂岩，是一种固结的砂质岩石，常简称为砂岩，是自然界最常见、最普通的硅质矿物原料之一，其石英和硅质碎屑含量一般在95%以上，副矿物多为长石、云母和黏土矿物，重矿物含量很少。常见的重矿物有电气石、金红石、磁铁矿等。 石英岩是由石英砂岩或其他硅质岩石经过变质作用而形成的变质岩。脉石英是与花岗岩有关的岩浆热液矿脉，其矿物组成几乎全部为石英。 粉石英是一种颗粒极细、二氧化硅含量很高的天然石英矿。粉石英这一词过去叫法很多，它既包括天然的粉石英，同时也包括了由硅质矿物原料（石英岩、脉石英）加工而成的石英细粉。 硅砂是以石英为主要成分的砂矿飞总称。以天然颗粒状态从地表或地层中产出的硅砂，以及石英岩、石英砂岩风化后呈粒状产出的砂矿称为“天然硅砂”（或简称“硅砂”）。与此对应，将块状石英岩、石英砂岩粉碎成粒状则称“人造硅砂”。 1.2二氧化硅的性质 1.2.1性质 二氧化硅在自然界分布很广，如石英、石英砂等。白色或无色，含铁量较高的是淡黄色。密度2.65～2.66。熔点1670℃（鳞石英）；1710℃
