一级减速器

课程设计说明书课题V带—单级齿轮减速器设计者班级学号指导教师沙市职业大学机械系设计课题：设计一用于带式运输上的单级直齿圆柱齿轮减速器。

运输机连续工作，单向运转载荷变化不大，空载启动。

减速器小批量生产，使用期限6年，二班制工作，卷筒（不包括其轴承）效率为97%，运输带允许速度误差为5%。

设计任务要求：1.减速器装配图纸一张（１号图纸）；2.轴、齿轮零件图纸各一张（２号或３号图纸）；3.设计说明书一份。

机械设计课程设计计算说明书一、传动方案拟定 (3)二、电动机的选择 (4)三、确定传动装置总传动比及分配各级的传动比 (6)四、传动装置的运动和动力设计 (7)五、普通V带的设计 (10)六、齿轮传动的设计 (15)七、传动轴的设计 (18)八、箱体的设计 (27)九、键连接的设计 (29)十、滚动轴承的设计 (31)十一、润滑和密封的设计 (32)十二、联轴器的设计 (33)十三、设计小结 (33)计算过程及计算说明一、传动方案拟定第I组：设计单级圆柱齿轮减速器和一级带传动１、工作条件：使用年限6年，工作为两班工作制，载荷平稳，环境清洁。

２、原始数据：滚筒圆周力F=2200N；带速V=1.7m/s；滚筒直径D=420mm；方案拟定：采用Ｖ带传动与齿轮传动的组合，即可满足传动比要求，同时由于带传动具有良好的缓冲，吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便。

1.电动机2.V带传动3.圆柱齿轮减速器4.连轴器5.滚筒6.运输带综合考虑电动机和传动装置的尺寸、重量、价格和带传动、减速器传动比，可见第2方案比较适合。

此选定电动机型号为Y132M2-6，其主要性能：额定功率：5.5kW，满载转速：960转/分。

电动机主要外形和安装尺寸：中心高HH外形尺寸L×(AC/2+AD)×HD底角安装尺寸A×B地脚螺栓孔直径K轴伸尺寸D×E装键部位尺寸F×GD132 520×345×315 216×178 12 28×80 10×41三、确定传动装置的总传动比和分配各级传动比：由选定的电动机满载转速n m和工作机主动轴转速n1、可得传动装置总传动比为：i a=n m/n=n m/n卷筒= 960/77.3= 12.421、 运动参数及动力参数的计算 （1）计算各轴的转数：Ⅰ轴：n Ⅰ=n m / i 0=960/2.8=342.86 （r/min ）Ⅱ轴：n Ⅱ= n Ⅰ/ i 1=324.86/4.44=77.22 r/min卷筒轴：n Ⅲ= n Ⅱ （2）计算各轴的功率：Ⅰ轴： P Ⅰ=P d ×η01 =P d ×η1=4.5×0.96=4.32（KW ）Ⅱ轴： P Ⅱ= P Ⅰ×η12= P Ⅰ×η2×η3=4.32×0.98×0.97=4.11（KW ） 卷筒轴： P Ⅲ= P Ⅱ·η23= P Ⅱ·η2·η4=4.11×0.98×0.99=4.07（KW ）由指导书的表1得到： η1=0.96 η2=0.98 η3=0.97 η4=0.99综合以上数据，得表如下：带轮示意图如下：d0绘制轴的工艺图（见图纸）3738。

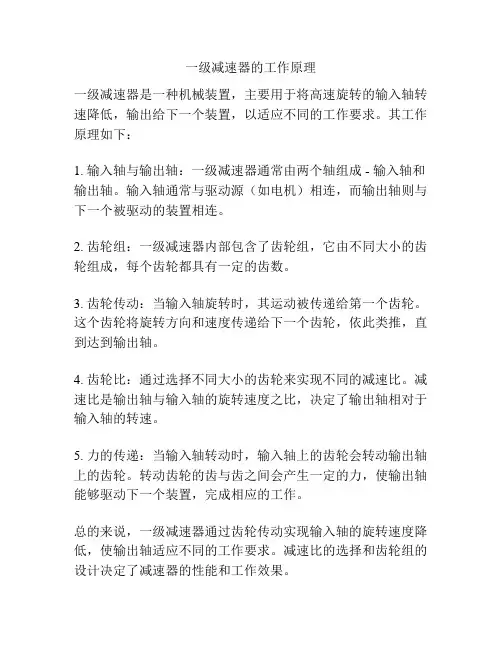

一级减速器的工作原理
一级减速器是一种机械装置，主要用于将高速旋转的输入轴转速降低，输出给下一个装置，以适应不同的工作要求。

其工作原理如下：
1. 输入轴与输出轴：一级减速器通常由两个轴组成 - 输入轴和输出轴。

输入轴通常与驱动源（如电机）相连，而输出轴则与下一个被驱动的装置相连。

2. 齿轮组：一级减速器内部包含了齿轮组，它由不同大小的齿轮组成，每个齿轮都具有一定的齿数。

3. 齿轮传动：当输入轴旋转时，其运动被传递给第一个齿轮。

这个齿轮将旋转方向和速度传递给下一个齿轮，依此类推，直到达到输出轴。

4. 齿轮比：通过选择不同大小的齿轮来实现不同的减速比。

减速比是输出轴与输入轴的旋转速度之比，决定了输出轴相对于输入轴的转速。

5. 力的传递：当输入轴转动时，输入轴上的齿轮会转动输出轴上的齿轮。

转动齿轮的齿与齿之间会产生一定的力，使输出轴能够驱动下一个装置，完成相应的工作。

总的来说，一级减速器通过齿轮传动实现输入轴的旋转速度降低，使输出轴适应不同的工作要求。

减速比的选择和齿轮组的设计决定了减速器的性能和工作效果。

减速机分级标准
第一级：轻型减速机
- 承载能力：0.5千瓦至5千瓦
- 转速范围：200转每分钟至2000转每分钟
- 使用环境温度：-10摄氏度至40摄氏度
- 适用领域：家用电器、小型机械设备等
第二级：中型减速机
- 承载能力：5千瓦至50千瓦
- 转速范围：100转每分钟至1500转每分钟
- 使用环境温度：-10摄氏度至50摄氏度
- 适用领域：工业设备、农机械及中型机械设备等
第三级：重型减速机
- 承载能力：50千瓦至500千瓦
- 转速范围：50转每分钟至1000转每分钟
- 使用环境温度：-10摄氏度至60摄氏度
- 适用领域：重型机械设备、矿山设备、船舶等
第四级：超重型减速机
- 承载能力：500千瓦以上
- 转速范围：30转每分钟至500转每分钟
- 使用环境温度：-20摄氏度至70摄氏度
- 适用领域：大型机械设备、动力工程、风电设备等
以上标准供参考，具体应根据实际需求和技术要求进行调整，以确保减速机的性能和可靠性。

一级圆柱齿轮减速器一、减速箱的工作原理一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动，动力从一轴传至另一轴，实现减速的，如图2-1齿轮减速器结构图所示。

动力由电动机通过皮带轮（图中未画出）传送到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到轴，从而实现减速之目的。

由于传动比i = n 1 / n 2 ，则从动轴的转速n 2 = z 1 / z 2×n 1。

减速器有两条轴系——两条装配线，两轴分别由滚动轴承支承在箱体上，采用过渡配合，有较好的同轴度，从而保证齿轮啮合的稳定性。

端盖嵌入箱体内，从而确定了轴和轴上零件的轴向位置。

装配时只要修磨调整环的厚度，就可使轴向间隙达到设计要求。

图2-1 齿轮减速器结构图箱体采用分离式，沿两轴线平面分为箱座和箱盖，二者采用螺栓连接，这样便于装修。

为了保证箱体上安装轴承和端盖的孔的正确形状，两零件上的孔是合在一起加工的。

装配时，它们之间采用两锥销定位，销孔钻成通孔，便于拔销。

箱座下部为油池，内装机油，供齿轮润滑。

齿轮和轴承采用飞溅润滑方式，油面高度通过油面观察结构观察。

通气塞是为了排放箱体内的挥发气体，拆去小盖可检视齿轮磨损情况或加油。

油池底部应有斜度，放油螺塞用于清洗放油，其螺孔应低于油池底面，以便放尽机油。

箱体前后对称，两啮合齿轮安置在该对称平面上，轴承和端盖对称分布在齿轮的两侧。

箱体的左右两边有四个成钩状的加强肋板，作用为起吊运输。

二、减速器的装配示意图装配示意图是在机器或部件拆卸过程轴测图所画的记录图样，是绘制装配图和重新进行装配的依据。

它所表达的内容主要是各零件之间的相对位置、装配与连接关系、传动路线和工作情况等。

在全面了解后，可以画出部分装配示意图。

只有在拆卸之后才能显示出零件间的装配关系，因此应该一边拆卸，一边补充、完成装配示意图。

装配示意图的画法没有严格的规定，通常用简单的线条画出零件的大致轮廓。

画装配示意图时，对零件的表达一般不受前后层次的限制，其顺序可以从主要零件着手，依此按装配顺序把其它零件逐个画出。

计算过程及计算说明一、传动方案拟定第三组：设计单级圆柱齿轮减速器和一级带传动（1）工作条件：使用年限10年，工作为两班工作制，载荷平稳，环境清洁。

（2）原始数据：滚筒圆周力F=1300N；带速V=1.4m/s；滚筒直径D=250mm。

二、电动机选择1、电动机类型的选择：Y系列三相异步电动机2、电动机功率选择：（1）传动装置的总功率：η总=η带×η润滑轴系×η联轴器×η齿轮×η滚筒×η两对轴承=0.96×0.97×0.98×0.97×0.96×0.99×0.99=0.834(2)电机所需的工作功率：P工作=FV/1000η总=1300×1.4/1000×0.834=2.18kw3、确定电动机转速：计算滚筒工作转速：n筒=60×1000V/πD=60×1000×1.4/π×250=107.00r/min按手册P7表1推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围I’a=3~5。

取V带传动比I’1=2~4，则总传动比理时范围为I’a=6~20。

故电动机转速的可选范围为n’d=I’a×n筒=（6~24）×107.00=642～2140r/min符合这一范围的同步转速有750、1000、和1500r/min。

方案电动机型号额定功率电动机转速(r/min) 堵转转距/kw 同步转速满载转速额定功率1 Y132S-8 2.2 750 710 2.02 Y112M-6 2.2 1000 940 2.03 Y100L1-4 2.2 1500 1420 2.2根据容量和转速，由有关手册查出有三种适用的电动机型号：因此有三种传支比方案：如指导书P10页第一表。

综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，可见第2方案比较适合，则选n=1000r/min 。

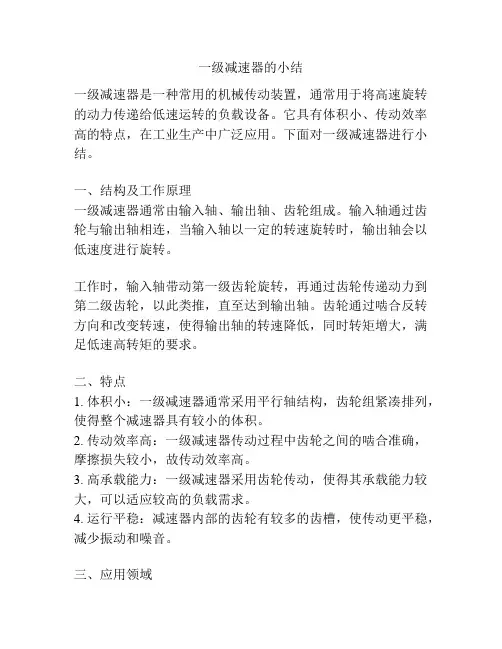

一级减速器的小结一级减速器是一种常用的机械传动装置，通常用于将高速旋转的动力传递给低速运转的负载设备。

它具有体积小、传动效率高的特点，在工业生产中广泛应用。

下面对一级减速器进行小结。

一、结构及工作原理一级减速器通常由输入轴、输出轴、齿轮组成。

输入轴通过齿轮与输出轴相连，当输入轴以一定的转速旋转时，输出轴会以低速度进行旋转。

工作时，输入轴带动第一级齿轮旋转，再通过齿轮传递动力到第二级齿轮，以此类推，直至达到输出轴。

齿轮通过啮合反转方向和改变转速，使得输出轴的转速降低，同时转矩增大，满足低速高转矩的要求。

二、特点1. 体积小：一级减速器通常采用平行轴结构，齿轮组紧凑排列，使得整个减速器具有较小的体积。

2. 传动效率高：一级减速器传动过程中齿轮之间的啮合准确，摩擦损失较小，故传动效率高。

3. 高承载能力：一级减速器采用齿轮传动，使得其承载能力较大，可以适应较高的负载需求。

4. 运行平稳：减速器内部的齿轮有较多的齿槽，使传动更平稳，减少振动和噪音。

三、应用领域一级减速器的应用领域非常广泛，包括机械工程、自动化生产线、冶金工业、化工工业、矿山机械、纺织机械、食品机械等行业。

1. 机械工程：用于机床、注塑机、压力机、切割机等工业设备，实现输入轴高速转动到输出轴的低速转动，可实现工件的平稳加工。

2. 自动化生产线：用于输送带、机械手、机械臂等设备，能够精确控制产品的运动速度和位置，提高生产效率。

3. 冶金工业：用于轧机、连铸机、破碎机等设备，能够提供足够的转矩，适应高负荷、高温及恶劣环境下的工作需求。

4. 化工工业：用于搅拌器、搅拌罐、离心机等设备，能够实现不同工艺的的高效搅拌和离心分离。

5. 矿山机械：用于破矿机、输送机、提升机等设备，具备高承载能力，满足矿山大块物料的输送和破碎需求。

6. 纺织机械：用于织机、卷绕机、缝纫机等设备，实现纺织工艺的精确控制和高效生产。

7. 食品机械：用于搅拌机、切割机、包装机等设备，能够保证食品加工的卫生和质量要求。

带式输送机传动装置中的一级圆柱齿轮减速器介绍带式输送机传动装置是一种常用的工业设备，用于将物料从一个位置输送到另一个位置。

其中关键的传动装置是一级圆柱齿轮减速器，它通过减速驱动带式输送机的运动。

本文将介绍一级圆柱齿轮减速器的结构、工作原理和应用场景。

一级圆柱齿轮减速器的结构一级圆柱齿轮减速器由输入轴、输出轴和一组圆柱齿轮组成。

输入轴连接到外部动力源，输出轴连接到带式输送机。

圆柱齿轮通过齿轮啮合实现转动传递。

一级圆柱齿轮减速器通常由多个齿轮组成，其中传动比由齿轮的齿数决定。

一般来说，输入轴上的齿轮称为主动轮，输出轴上的齿轮称为从动轮。

圆柱齿轮通常采用硬质合金材料制成，以提高耐磨和传动效率。

一级圆柱齿轮减速器的工作原理一级圆柱齿轮减速器的工作原理基于齿轮的齿数差异。

当输入轴上的主动轮转动时，它会通过齿轮的啮合将转动传递给输出轴上的从动轮。

由于从动轮的齿数较小，所以输出轴上的转速会比输入轴上的转速降低，从而实现减速效果。

一级圆柱齿轮减速器的传动比可以根据齿轮的齿数计算出来。

传动比等于主动轮的齿数除以从动轮的齿数。

传动比越大，减速效果越明显。

通过合理设计齿轮的齿数，可以实现不同的传动比，以适应不同的工作需求。

一级圆柱齿轮减速器的应用场景一级圆柱齿轮减速器广泛应用于各种场景的带式输送机中。

带式输送机可以用于输送各种物料，例如煤炭、矿石、粮食等。

一级圆柱齿轮减速器能够提供稳定的传动效果，确保带式输送机的正常运行。

在煤矿行业，一级圆柱齿轮减速器被广泛应用于煤炭输送系统中。

煤炭从采矿区域通过带式输送机运输到处理厂或储存区域。

一级圆柱齿轮减速器能够提供足够的转矩和稳定的传动比，以应对长距离输送和重负荷的工作环境。

在粮食加工行业，一级圆柱齿轮减速器可以用于输送谷物、饲料等物料。

它能够将物料从一处输送到另一处，并保持适当的速度和流量。

一级圆柱齿轮减速器的优点是传动效率高、运行平稳、噪音低，非常适合粮食加工行业的需求。

一级减速器机械设计说明书一级减速器机械设计说明书1.引言在机械工程中，一级减速器是一种广泛应用于各种机械设备中的装置，用于降低驱动轴的转速并增加扭矩。

本文档旨在提供一级减速器机械设计的详细说明，包括设计原理、结构、材料选择、计算和安装要求等。

通过本文档的参考，读者将能够了解一级减速器的相关知识并进行合理的设计和应用。

2.设计原理2.1 减速比计算2.2 动力输入和输出要求2.3 传动方式选择2.4 轴承选择2.5 齿轮设计2.5.1 齿轮齿数计算2.5.2 齿轮材料选择2.5.3 齿轮热处理要求2.6 设计图纸示例3.结构设计3.1 外观设计3.2 轴向布置3.3 齿轮箱结构设计3.3.1 齿轮箱壳体设计3.3.2 连接方式设计3.3.3 接触面润滑设计3.4 输出轴设计3.5 轴向力平衡设计4.材料选择4.1 齿轮材料选择4.2 轴承材料选择4.3 齿轮箱壳体材料选择4.4 轴材料选择5.计算5.1 输出扭矩计算5.2 齿轮模数计算5.3 齿轮强度计算5.4 轴强度计算5.5 轴承寿命计算5.6 齿轮箱壳体强度计算6.安装要求6.1 安装位置和方向6.2 传动轴对中精度要求6.3 润滑和冷却要求6.4 联接螺栓选择及严密度要求【附件】1.技术图纸2.齿轮箱壳体制造工艺文件3.材料证明文件4.齿轮箱装配图纸【法律名词及注释】1.减速器：一种用于降低驱动轴转速的装置。

2.传动方式：传递动力的机械装置的工作方式。

3.齿轮：用于传递动力和运动的一种机械传动元件，具有多个齿的圆盘状构件。

第六节 轴的设计与校核6.1高速轴设计计算1)求高速轴上的功率P 1、转速n 1和转矩T 1 P 1=5.43kW ；n 1=485r/min ；T 1=106.98N •m 2)初步确定轴的最小直径：先初步估算轴的最小直径。

选取轴的材料为45（调质），硬度为255HBS ，根据表，取A 0=112，于是得d min≥A 0 √Pn 3=112×√5.434853=25.06mm高速轴的最小直径是安装大带轮处的轴径，由于安装键将轴径增大5%d min =(1+0.05)×25.06=26.31mm故选取:d 12=28mm 3)轴的结构设计图图6-1高速轴示意图①为了满足大带轮的轴向定位要求，Ⅰ-Ⅱ轴段右端需制出一轴肩，故取Ⅱ-Ⅲ段的直径d 23=33mm 。

大带轮轮毂宽度L=56mm,为了保证轴端挡圈只压在大带轮上而不压在轴的端面作转矩图（图e）图6-2高速轴受力及弯矩图10)校核轴的强度因B弯矩大，且作用有转矩，故B为危险剖面抗弯截面系数为W=π d332=π×35332=4209.24mm³抗扭截面系数为联轴器的计算转矩T ca=K A×T2，查表，考虑平稳，故取K A=1.3，则:T ca=K A T2=476.5N•m按照计算转矩T ca应小于联轴器公称转矩的条件，查标准或手册，选用LX3型联轴器。

半联轴器的孔径为42mm，故取d12=42mm，半联轴器与轴配合的毂孔长度为112mm。

3)轴的结构设计图图6-3低速轴示意图①为了满足半联轴器的轴向定位要求，Ⅰ-Ⅱ轴段右端需制出一轴肩，故取Ⅱ-Ⅲ段的直径d23=47mm。

半联轴器与轴配合的轮毂长度L=112mm,为了保证轴端挡圈只压在联轴器上而不压在轴的端面上，故Ⅰ-Ⅱ段的长度应比L略短一些，现取l12=110mm。

4)初步选择滚动轴承。

因轴承同时受有径向力和轴向力的作用，故选用角接触轴承。

机械设计基础课程设计一级减速器一、课程目标知识目标：1. 掌握一级减速器的结构组成及其工作原理；2. 了解并掌握减速器的设计方法和步骤，包括计算、选型、校核等；3. 掌握减速器主要零件的材料、加工工艺及装配要求；4. 理解并掌握减速器的强度、刚度和精度计算。

技能目标：1. 能够运用所学知识，独立完成一级减速器的设计计算；2. 能够运用CAD软件绘制减速器的零件图和装配图；3. 能够根据设计要求，选择合适的材料和加工方法，并进行简单的校核；4. 能够通过实验或模拟，分析减速器的性能，并提出优化方案。

情感态度价值观目标：1. 培养学生对机械设计基础课程的兴趣，激发学习热情；2. 培养学生的团队协作意识和沟通能力，提高解决问题的能力；3. 培养学生严谨的科学态度和良好的工程意识，注重实际操作和工程实践；4. 引导学生关注我国机械制造业的发展，树立为国家和社会作贡献的价值观。

本课程针对高年级学生，课程性质为专业核心课程。

在分析课程性质、学生特点和教学要求的基础上，将课程目标分解为具体的学习成果，以便后续的教学设计和评估。

通过本课程的学习，使学生能够掌握一级减速器的设计方法和技能，为今后从事机械设计及相关领域工作打下坚实基础。

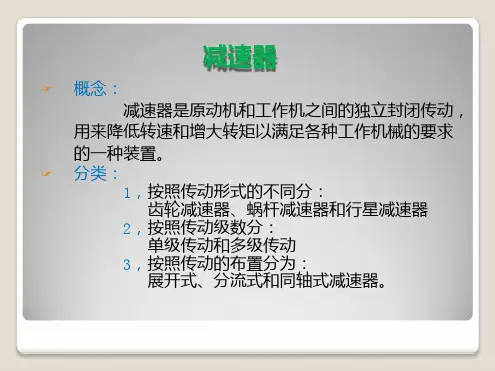

二、教学内容1. 减速器概述：讲解减速器的作用、分类及一级减速器的特点；参考教材章节：第一章第一节。

2. 减速器设计原理：阐述一级减速器的工作原理、设计要求和计算方法；参考教材章节：第一章第二节。

3. 齿轮传动的计算：介绍齿轮传动的基本参数计算、强度校核和精度等级；参考教材章节：第二章。

4. 轴承和轴的设计：讲解轴承的类型选择、寿命计算和轴的设计计算；参考教材章节：第三章。

5. 减速器零件的加工与装配：分析减速器主要零件的加工工艺、装配要求和质量控制；参考教材章节：第四章。

6. 减速器设计实例：分析一级减速器设计实例，指导学生完成设计计算和图纸绘制；参考教材章节：第五章。

7. 减速器性能分析及优化：介绍减速器性能测试方法，分析结果并提出优化方案；参考教材章节：第六章。

一级减速器传动比分配原则
一级减速器传动比分配原则主要包括以下几点：
使各级传动的承载能力接近相等（一般指齿面接触强度）。

这是为了确保减速器在运行时，各级传动能够均匀分担载荷，避免某些部分过早损坏。

使各级传动的大齿轮浸入油中的深度大致相等，以使润滑简单。

这有助于确保减速器的润滑效果，提高使用寿命。

使减速器获得最小的外形尺寸和重量。

这有助于减少减速器的制造成本和安装空间，提高整体效率。

在分配传动比时，还需要注意以下几点：
传动比的计算公式为：传动比=输出轴转速÷输入轴转速。

其中，输入轴是减速器的原动机轴，输出轴则是减速器输出的动力轴。

一级减速器的传动比一般为3~10:1。

这意味着当输入轴转动1圈时，输出轴只能转动不到1圈，这样可以将动力源的高速输出降低到适当的速度，提高机器的工作效率和安全性。

对于不同的传动类型（如啮合传动、摩擦传动等），传动比的计算方法可能有所不同。

因此，在分配传动比时，需要根据具体的传动类型选择合适的计算方法。

总之，一级减速器传动比分配原则旨在确保减速器的性能、效率和安全性，同时降低制造成本和安装空间。

在实际应用中，
需要根据具体情况进行灵活调整和优化。

机械设计课程设计说明书设计题目：一级直齿圆柱齿轮减速器班级学号：学生姓名：指导老师：完成日期：设计题目：一级直齿圆柱齿轮减速器一、传动方案简图二、已知条件：1、有关原始数据：运输带的有效拉力：F=1.47 KN运输带速度：V=1.55m/S鼓轮直径：D=310mm2、工作情况：使用期限8年，2班制（每年按300天计算），单向运转，转速误差不得超过±5%，载荷平稳；3、工作环境：灰尘；4、制造条件及生产批量：小批量生产；5、动力来源：电力，三相交流，电压380／220V。

三、设计任务：1、传动方案的分析和拟定2、设计计算内容1) 运动参数的计算，电动机的选择；3) 带传动的设计计算；2) 齿轮传动的设计计算；4) 轴的设计与强度计算；5) 滚动轴承的选择与校核；6) 键的选择与强度校核；7) 联轴器的选择。

3、设计绘图：1）减速器装配图一张；2）减速器零件图二张；目录一、传动方案的拟定及说明 .................................................................................... 错误!未定义书签。

二、电机的选择 ........................................................................................................ 错误!未定义书签。

1、电动机类型和结构型式............................................................................... 错误!未定义书签。

2、电动机容量 .................................................................................................. 错误!未定义书签。

一级齿轮减速器设计说明书一级齿轮减速器设计说明书1. 引言一级齿轮减速器是机械传动装置的一种，它常用于变换机械传动的转速和扭矩，满足工艺要求。

它主要由减速器壳体、输入端减速齿轮、输出端齿轮和轴承等部件组成。

设计一级齿轮减速器需要考虑很多参数和要素，主要包括传动比、安全系数、负载承受能力、材料选择等。

本文将详细介绍如何设计一级齿轮减速器。

2. 设计要求根据工艺要求和传动负载，确定一级齿轮减速器的传动比和负载承受能力，并保证其在运转过程中的安全稳定性。

2.1 传动比传动比等于减速器输入轴转速除以输出轴转速，也就是输入轴每转一圈，输出轴转的圈数。

传动比可以用来满足减速或增速的要求，一般为整数。

在设计一级齿轮减速器时，应根据实际情况确定传动比。

2.2 负载承受能力负载承受能力是指减速器传输扭矩的能力，在设计时应根据工艺要求和负载特性来确定。

在确定负载承受能力时，需要考虑减速器的强度和硬度等因素。

2.3 安全系数在确定一级齿轮减速器的负载承受能力时，需要考虑其安全系数。

安全系数是指减速器能承受的最大负载和实际负载之比，一般应大于1.5。

2.4 材料选择在设计一级齿轮减速器时，应选择合适的材料以提高其强度和耐磨性。

常用的材料有合金钢、硬质合金、钛合金等。

3. 设计步骤3.1 确定传动参数根据工艺要求和传动负载，确定减速比、输入转速、输出转速等传动参数，以便进行后续计算。

3.2 计算输入齿轮根据输入转速、输出转速和减速比，计算输入齿轮的模数、齿数和压力角等参数，以确定输入齿轮的尺寸和材料。

3.3 计算输出齿轮根据输入齿轮的尺寸和材料，以及减速比，计算输出齿轮的模数、齿数和压力角等参数，并确定其尺寸和材料。

3.4 计算轴承根据输出齿轮的转矩和输入齿轮的转速，计算轴承的尺寸和类型，以保证减速器的稳定性和寿命。

3.5 确定减速器外形尺寸根据输入齿轮、输出齿轮和轴承的尺寸，确定减速器外形尺寸。

在此基础上，进行结构设计和细节设计，如减速器壳体、传动轴、密封机构等。

一级减速器的课程设计一、课程目标知识目标：1. 学生能理解减速器的基本概念，掌握一级减速器的工作原理；2. 学生能够解释减速器在机械传动系统中的作用，了解一级减速器的结构组成；3. 学生掌握一级减速器的传动比计算方法，并能够进行简单的应用题计算。

技能目标：1. 学生能够运用所学的知识，分析一级减速器的实际应用案例，并提出改进意见；2. 学生能够通过动手实践，完成一级减速器的简易模型制作，培养动手操作能力；3. 学生能够利用图示、计算和文字描述等方式，清晰表达减速器的相关知识。

情感态度价值观目标：1. 学生培养对机械工程学科的兴趣，激发探索科学技术的热情；2. 学生通过团队合作完成减速器模型制作，培养团队协作精神和沟通能力；3. 学生认识到科学技术在实际生活中的应用，增强学以致用的意识。

分析课程性质、学生特点和教学要求，本课程旨在帮助学生掌握一级减速器的相关知识，培养其动手实践和团队协作能力，同时激发学生对科学技术的兴趣，提高其解决实际问题的能力。

课程目标具体、可衡量，为后续的教学设计和评估提供明确方向。

二、教学内容1. 减速器概述- 定义、分类及用途- 减速器在机械传动系统中的作用2. 一级减速器结构与原理- 一级减速器的结构组成- 工作原理及传动比计算- 应用实例分析3. 传动比计算方法- 齿轮传动比计算- 齿轮与蜗杆传动比计算- 案例分析与练习4. 一级减速器模型制作- 制作材料与工具选择- 制作步骤及注意事项- 团队合作与分工5. 一级减速器在实际应用中的案例分析- 实际应用场景介绍- 存在问题与解决方案- 改进意见与探讨教学内容依据课程目标，遵循科学性和系统性原则进行选择和组织。

本章节内容涉及减速器的基本概念、结构原理、传动比计算、模型制作以及实际应用案例分析，旨在帮助学生全面掌握一级减速器的相关知识。

教学大纲明确教学内容安排和进度，具体如下：- 第1-2课时：减速器概述、一级减速器结构与原理- 第3-4课时：传动比计算方法、案例分析及练习- 第5-6课时：一级减速器模型制作- 第7课时：一级减速器在实际应用中的案例分析教学内容与教材紧密关联，确保教学实际需求得到满足。
