实验3：交换机端口配置与生成树协议配置

交换机实验实验报告实验报告：交换机实验一、实验目的本实验主要目的是熟悉交换机的原理和功能，了解交换机的基本配置和使用方法，并能够通过交换机实现网络的连通和数据交换。

二、实验器材1.交换机2.计算机3.网线4. 交换机配置工具（如Web配置界面、命令行界面等）三、实验步骤1.搭建实验环境将交换机与计算机通过网线连接，确保连接稳定且无误。

2.交换机基本配置使用交换机配置工具进行基本配置，为交换机设置IP地址、子网掩码、默认网关等参数。

3.VLAN配置设置交换机的虚拟局域网（VLAN），将不同的端口划分到不同的VLAN中。

4.端口配置配置交换机的端口速度、双工模式等参数，以满足实际需求。

5.STP配置配置交换机的生成树协议（STP），以避免网络环路造成的问题。

6.数据交换通过交换机测试网络的连通性和数据的传输情况。

四、实验结果分析通过实验，成功完成了交换机的基本配置和使用，实现了网络的连通和数据交换。

通过VLAN的配置，可以实现不同端口之间的隔离和隔离域之间的通信。

通过端口配置，可以灵活调整交换机的端口速度和双工模式，以适应不同设备的要求。

通过STP的配置，可以避免网络环路带来的问题，确保网络的稳定可靠。

实验结果表明，交换机是一种重要的网络设备，能够提供高效的数据交换和流量控制。

五、实验心得体会本次实验让我更加深入地了解了交换机的原理和功能。

通过实际操作和配置，进一步掌握了交换机的基本配置方法和使用技巧。

实验中遇到了一些问题，但通过查阅资料和请教助教，最终成功解决。

实验过程中还发现了一些有意思的现象，如在配置STP时，网络中断瞬间恢复的过程非常迅速，体现了STP的快速收敛能力。

通过本次实验，我对网络设备的运行原理和网络管理的重要性有了更深刻的认识，对于今后的网络工程学习和应用具有积极的意义。

六、实验总结交换机是现代网络中必不可少的设备，它能够提供快速和可靠的数据传输，有效解决冲突和瓶颈问题。

通过本次实验，我进一步了解了交换机的基本原理和功能，并通过实际操作和配置，深入掌握了交换机的基本配置和使用方法。

2、链路聚合配置：S3526或S3928或S3610S2008-EI或S2403-EIE0/1E0/1E0/2E0/2E0/3E0/3E0/4E0/4换机上，是E1/0/1端口）。

请分别在两台交换机上输入必要的命令，实现三条链路的聚合。

请把你所输入的命令写到实验报告中。

（两台交换机上的命令都要写）（10分）本交换机上：首先system 进入系统视图，Interface Ethernet1/0/1进入端口1视图，配置端口1 ，speed 100速度100Mbps，duplex full全双工，quit返回到系统视图下，继续配置端口2和3，命令同配置端口1。

Interface Ethernet1/0/2，speed 100，duplexfull，quit，interfaceEhternet1/0/3,speed 100,duplex full,quit。

系统视图下，link Bridge-Aggregation 1建立端口聚合组1，interface Ethernet1/0/1进入端口1视图，port link-aggregationgroup 1，将端口1加入聚合组1,quit返回系统视图，继续配置端口2,3，命令同端口1。

interface Ethernet1/0/2，port link-aggregationgroup 1，quit，interface Ethernet1/0/3，port link-aggregation group 1。

同组另一台交换机命令基本同上。

（2）请在其中的一台交换机上用“display link-aggregation”命令显示链路聚合的信息，并将显示的结果写到实验报告中。

（注：对于S3928或S3610交换机，请使用“display link-aggregation summary”命令）（5分）显示信息有：端口聚合类型组号：BAGG1，二层端口聚合，组1，类型：S静态，负载分担类型：Shar负载分担类型。

一、实验目的1. 理解生成树协议（STP）的基本原理和工作机制；2. 掌握生成树协议的配置方法；3. 通过实验验证生成树协议在网络中的实际应用效果。

二、实验环境1. 实验设备：两台华为S5700交换机、两台PC机；2. 实验软件：华为网络设备仿真软件；3. 实验拓扑：两台交换机通过一条物理链路连接，两台PC机分别连接到两台交换机上。

三、实验原理生成树协议（Spanning Tree Protocol，STP）是一种用于在网络中消除环路并实现冗余链路备份的协议。

当网络中出现环路时，STP会阻塞部分端口，形成一个没有环路的树形结构，确保网络的高可用性和容错能力。

STP通过交换机之间的BPDU（Bridge Protocol Data Unit）报文进行信息交互，选举根网桥，并确定每个交换机的根端口和指定端口。

根端口是连接到根网桥的端口，指定端口是连接到同一VLAN且路径最短的端口。

其余端口被阻塞，不参与数据转发。

四、实验步骤1. 配置交换机名称和密码；2. 配置交换机接口；3. 配置VLAN；4. 配置STP；5. 验证STP配置效果。

五、实验过程1. 配置交换机名称和密码```bashS1>display versionS1>sysname S1S1>display versionS1>enableS1#configure terminalS1(config)#username admin password simple 123456 S1(config)#exit```2. 配置交换机接口```bashS1>display ip interface briefS1#interface GigabitEthernet0/0/1S1(config-if)#ip address 192.168.1.1 24S1(config-if)#exitS1#interface GigabitEthernet0/0/2S1(config-if)#ip address 192.168.1.2 24S1(config-if)#exit```3. 配置VLAN```bashS1>display vlanS1#vlan 10S1(config-vlan)#name VLAN10S1(config-vlan)#exitS1#interface GigabitEthernet0/0/1S1(config-if)#port link-type access S1(config-if)#port default vlan 10 S1(config-if)#exitS1#interface GigabitEthernet0/0/2S1(config-if)#port link-type access S1(config-if)#port default vlan 10 S1(config-if)#exit```4. 配置STP```bashS1>display stpS1#stpmode stpS1>display stpS1#interface GigabitEthernet0/0/1S1(config-if)#port link-type access S1(config-if)#port default vlan 10 S1(config-if)#exitS1#interface GigabitEthernet0/0/2S1(config-if)#port link-type access S1(config-if)#port default vlan 10S1(config-if)#exit```5. 验证STP配置效果```bashS1>display stpS1>display stp interface GigabitEthernet0/0/1S1>display stp interface GigabitEthernet0/0/2S1>ping 192.168.1.2```六、实验结果与分析1. 实验结果通过实验，成功配置了生成树协议，并验证了STP在网络中的实际应用效果。

实验名称：生成树协议的配置实验目的：掌握生成树的工作原理，手动建立根网桥、备份网桥，怎样选择根端口，指定端口的方法。

实验人：初晓一检查初使的生成树特权模式s how spanning-tree查看接口的汇总情况特权模式show spanning-tree summary。

手动的建立根网桥1、通过命令建立根网桥2、更改网桥优先级建立根网桥做实验之前小凡软件的准备：应该是3个当时忘点了就截图了实验一：当服务器不想让交换机C通过交换机B传送数据，占用他的带宽。

原先是在BC 段的交换机C的端口阻塞，,交换机B端口是指定端口，怎么做让他们接口颠倒过来，交换机C的接口是指定端口，而交换机B是堵塞端口。

（相当于指定端口怎么选择）通过修改端口优先级。

把交换机A和C之间的优先级改成小于19并且不是0（如果是0就会影响交换机B的根端口的选择）和19，优先级越高，桥ID越低，就是指定端口。

所以交换机C的接口是指定端口，而交换机B是堵塞端口。

这样交换机A和交换机C的开销小，交换机C就会走那一端.。

结果是F0/1是处于阻塞状态，F0/2是转发状态实验二：193919原先让pc机走的是交换机AC段。

BC段交换机C的接口是堵塞接口，AC段交换机C的接口是根端口，想让连接交换机C的PC机走交换机B到C段，不让他走交换机AC段。

做法就是BC段的交换机C的接口是根端口，AC段交换机C的接口是堵塞接口。

就是根端口的选择。

修改开销链路大于38，开销大，优先级低，桥ID越大就变成阻塞端口就，AC段的开销大所以AC段交换机C的端口就是堵塞端口，就不会走AC段修改端口成本查看端口信息先看原型什么也没做做完以后的。

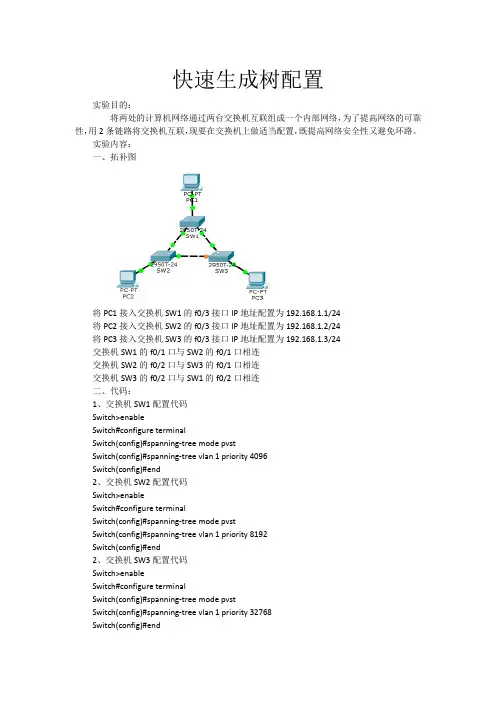

快速生成树配置实验目的：将两处的计算机网络通过两台交换机互联组成一个内部网络，为了提高网络的可靠性，用2条链路将交换机互联，现要在交换机上做适当配置，既提高网络安全性又避免环路。

实验内容：一、拓补图将PC1接入交换机SW1的f0/3接口IP地址配置为192.168.1.1/24将PC2接入交换机SW2的f0/3接口IP地址配置为192.168.1.2/24将PC3接入交换机SW3的f0/3接口IP地址配置为192.168.1.3/24交换机SW1的f0/1口与SW2的f0/1口相连交换机SW2的f0/2口与SW3的f0/1口相连交换机SW3的f0/2口与SW1的f0/2口相连二、代码：1、交换机SW1配置代码Switch>enableSwitch#configure terminalSwitch(config)#spanning-tree mode pvstSwitch(config)#spanning-tree vlan 1 priority 4096Switch(config)#end2、交换机SW2配置代码Switch>enableSwitch#configure terminalSwitch(config)#spanning-tree mode pvstSwitch(config)#spanning-tree vlan 1 priority 8192Switch(config)#end2、交换机SW3配置代码Switch>enableSwitch#configure terminalSwitch(config)#spanning-tree mode pvstSwitch(config)#spanning-tree vlan 1 priority 32768Switch(config)#end三、配置结果Switch#show spanning-tree（SW1）Switch#show spanning-tree（SW2）Switch#show spanning-tree（SW3）以上配置完成后结果，三台PC机可互相访问进入SW3配置界面将SW3与SW1连接的f0/2端口禁用（假设线路中有一根无法使用），三台PC机仍可互相访问Switch(config)#int f0/2Switch(config-if)#shutdown。

第1篇一、实验目的本次实验旨在让学生了解生成树协议（Spanning Tree Protocol，STP）的基本原理和配置方法，掌握如何在网络环境中应用STP消除环路，保证网络的稳定性和可靠性。

二、实验环境1. 设备：两台三层交换机、两台二层交换机、一台PC机。

2. 软件：网络管理软件（如Cisco Packet Tracer）。

三、实验原理STP是一种用于消除网络环路并保证网络稳定性的二层网络协议。

它通过阻塞网络中的冗余链路来消除环路，同时允许在链路故障时快速恢复连接。

STP的主要功能包括：1. 防止环路：STP通过阻塞部分链路，消除网络中的环路，避免广播风暴和网络瘫痪。

2. 确定根桥：STP选举网络中的一台交换机作为根桥，其他交换机根据根桥的优先级确定自己在网络中的位置。

3. 选择最佳路径：STP根据路径成本计算最佳路径，并将非最佳路径阻塞。

4. 快速收敛：STP在网络拓扑发生变化时，能够快速收敛，重新计算最佳路径。

四、实验步骤1. 配置交换机（1）配置三层交换机：设置主机名、管理IP地址、默认网关等。

（2）配置二层交换机：设置主机名、管理IP地址、VLAN、Trunk等。

2. 配置生成树协议（1）在三层交换机上启用生成树协议（STP）。

（2）在二层交换机上启用生成树协议（STP）。

（3）配置交换机的优先级，确定根桥。

（4）配置端口路径成本，选择最佳路径。

3. 验证生成树协议（1）使用“show spanning-tree”命令查看生成树协议的状态。

（2）使用“show spanning-tree brief”命令查看每个端口的生成树状态。

（3）使用“show spanning-tree details”命令查看详细的生成树信息。

4. 故障模拟（1）断开部分链路，观察网络是否恢复正常。

（2）恢复断开的链路，观察网络是否重新收敛。

五、实验结果与分析1. 实验结果通过配置生成树协议，成功消除了网络中的环路，保证了网络的稳定性和可靠性。

一、实验目的1. 理解生成树协议（STP）的工作原理和作用。

2. 掌握STP在计算机网络中的应用，包括根桥、根端口、指定端口和非指定端口的选举。

3. 学习如何配置STP以优化网络性能，防止环路产生。

4. 通过实验加深对STP配置和管理的理解。

二、实验环境1. 三台二层交换机（例如：华为S5700、H3C S5130等）。

2. 网线若干。

3. 网络模拟软件（例如：Packet Tracer）。

三、实验步骤1. 搭建网络拓扑：- 将三台交换机连接成环形拓扑，确保物理上形成环路。

- 使用网线连接交换机端口，形成环路。

2. 清除交换机现有配置：- 在每台交换机上，使用命令清除现有的网络配置。

3. 检验默认交换机配置：- 使用命令查看交换机的默认配置，包括VLAN、端口状态等。

4. 创建基本交换机配置：- 配置交换机的基本参数，如设备名称、VLAN、端口状态等。

- 创建VLAN，并将端口分配到相应的VLAN中。

5. 开启生成树协议：- 在每台交换机上，开启STP协议。

- 配置STP的优先级，优先级低的交换机将被选为根桥。

6. 观察STP运行情况：- 观察交换机之间的BPDU交换，了解STP协议的运行情况。

- 使用命令查看交换机的端口状态，确认哪些端口处于阻塞状态。

7. 模拟网络拓扑变更：- 断开一根连接交换机的网线，模拟网络拓扑变更。

- 观察STP的收敛过程，确认网络能够自动调整以适应拓扑变更。

8. 优化STP配置：- 根据网络需求，调整STP的配置参数，如优先级、路径开销等。

- 观察网络性能的变化，评估STP配置的优化效果。

四、实验结果与分析1. STP协议的选举过程：- 通过观察BPDU交换，确认了STP协议的选举过程。

- 优先级低的交换机被选为根桥，其他交换机根据距离根桥的距离选择根端口和指定端口。

2. STP协议的收敛过程：- 在网络拓扑变更后，STP协议能够自动调整端口状态，确保网络稳定运行。

- 通过调整STP的配置参数，可以优化网络性能，提高网络的可靠性。

竭诚为您提供优质文档/双击可除三层交换机生成树协议配置篇一：思科设备交换机stp(生成树协议)配置本次讲解stp（生成树协议）配置方法：当交换机之间有多个Vlan时trunk线路负载会过重，这时需要设置多个trunk端口，但这样会形成网络环路。

而stp协议便可以解决这个问题。

本例配置模型图命令行：switcha配置如下：switcha#vlandatabaseswitcha(vlan)#vtpdomaintztswitcha(vlan)#vtpserverswitcha(vlan)#vlan2nameVlan2Vlan2added:name:Vlan2switcha(vlan)#vlan3nameVlan3Vlan3added:name:Vlan3switcha(vlan)#vlan4nameVlan4Vlan4added:name:Vlan4switcha(vlan)#exitswitcha#configureterminalswitcha(config)#interfacef0/1//配置switcha的f0/1端口为trunk模式，允许所有vlan通过switcha(config-if)#switchportmodetrunkswitcha(config-if)#switchporttrunkallowedvlanall switcha(config-if)#exitswitcha(config)#interfacef0/2//配置switcha的f0/1端口为trunk模式，允许所有vlan通过switcha(config-if)#switchportmodetrunkswitcha(config-if)#switchporttrunkallowedvlanall switcha(config-if)#endswitcha#writeswitcha#configureterminal//将模型图中switcha对应端口划分到各vlan中switcha(config)#interfacef0/4switcha(config-if)#switchportmodeaccessswitcha(config-if)#switchportaccessvlan2switcha(config-if)#exitswitcha(config)#interfacef0/5switcha(config-if)#switchportmodeaccessswitcha(config-if)#switchportaccessvlan3switcha(config-if)#exitswitcha(config)#interfacef0/6switcha(config-if)#switchportmodeaccessswitcha(config-if)#switchportaccessvlan4switcha(config-if)#exitswitcha(config-if)#endswitcha#writeswitcha#showvlan//查看vlan信息Vlannamestatusports----------------------------------------------------------------------------1defaultactiveFa0/3,Fa0/8, Fa0/9,Fa0/10Fa0/11,Fa0/12,Fa0/13,Fa0/14Fa0/15,Fa0/16,Fa0/17,Fa0 /18Fa0/19,Fa0/20,Fa0/21,Fa0/22Fa0/23,Fa0/24,gig1/1, gig1/22Vlan2activeFa0/43Vlan3activeFa0/54Vlan4activeFa0/65Vlan5activeFa0/7//在交换机switcha设置各Vlan在trunk端口的stp 值switcha(config)#interfacef0/1switcha(config-if)#spa nning-treevlan1port-priority16switcha(config-if)#spanning-treevlan2port-priority1 6switcha(config-if)#exitswitcha(config)#interfacef0/2switcha(config-if)#spanning-treevlan3port-priority1 6switcha(config-if)#spanning-treevlan4port-priority1 6switcha(config-if)#endswitcha#copyrunning-configstartup-configswitcha配置如下：在交换机switchb上配置Vtpclient学习Vlan信息并配置Vlantrunkswitchb#vlandatabaseswitchb(vlan)#vtpdomaintztswitchb(vlan)#vtpclientswitchb(vlan)#exitswitchb#configureterminalswitchb(config)#interfacef0/1switchb(config-if)#switchportmodetrunkswitchb(config-if)#switchporttrunkallowedvlanall switchb(config-if)#exitswitchb(config)#interfacef0/2switchb(config-if)#switchportmodetrunkswitchb(config-if)#switchporttrunkallowedvlanall switchb(config-if)#exitswitchb#write在交换机switchb把端口归属各相应的Vlanswitchb#configureterminalswitchb(config)#interfacef0/4switchb(config-if)#switchportmodeaccessswitchb(config-if)#switchportaccessvlan2switchb(config-if)#exitswitchb(config)#interfacef0/5switchb(config-if)#switchportmodeaccessswitchb(config-if)#switchportaccessvlan3switchb(config-if)#exitswitchb(config)#interfacef0/6switchb(config-if)#switchportmodeaccessswitchb(config-if)#switchportaccessvlan4switchb(config-if)#endswitchb#writeswitchb#showvlanVlannamestatusports----------------------------------------------------------------------------1defaultactiveFa0/3,Fa0/7. Fa0/8,Fa0/9,Fa0/10Fa0/11,Fa0/12,Fa0/13,Fa0/14Fa0/15,Fa0/16,Fa0/17,Fa0 /18Fa0/19,Fa0/20,Fa0/21,Fa0/22Fa0/23,Fa0/24,gig1/1, gig1/22Vlan2activeFa0/43Vlan3activeFa0/54Vlan4activeFa0/6在交换机switchc设置各Vlan在trunk端口的stp值、switchb(config)#interfacef0/1switchb(config-if)#spanning-treevlan1port-priority1 6switchb(config-if)#spanning-treevlan2port-priority1 6switchb(config-if)#exitswitchb(config)#interfacef0/2switchb(config-if)#spanning-treevlan3port-priority1 6switchb(config-if)#spanning-treevlan4port-priority1 6switchb(config-if)#endswitchb#copyrunning-configstartup-config查看配置情况：switcha#showinterfacestrunkportmodeencapsulationstatusnativevlanFa0/1on802.1qtrunking1Fa0/2on802.1qtrunking1portVlansallowedontrunkFa0/11-1005Fa0/21-1005portVlansallowedandactiveinmanagementdomainFa0/11,2,3,4,Fa0/21,2,3,4,portVlansinspanningtreeforwardingstateandnotpruned Fa0/11,2Fa0/23,4,注：以上配置完成后重启交换机方可正常运行。

竭诚为您提供优质文档/双击可除交换机生成树协议篇一：交换机生成树协议指导书交换机生成树协议指导说明一、实训目的：掌握生成树一些的启动和配置方法，掌握生成树协议的查看命令。

二、背景描述：你是某公司的网管,为保证公司里的网络正常通讯，你将三台交换机连接起来，但是这样会出现环路，你必须想一个方法来清除交换机的环路。

三、实训设备：1.电脑2.思科模拟器packettracer三、实训任务任务：交换机生成树协议四、实训步骤任务：交换机生成树协议默认的，在思科设备上，生成树协议是开启的，但是在其他厂家的设备中，生成树协议是关闭的，需要手动开启。

在Vlan1-3上面开启生成树协议switch(config)#spanning-treevlan1-3开启所有access接口的端口快速转换功能switch(config)#spanning-treeportfastdefault在Vlan1-3上面关闭生成树协议switch(config)#nospanning-treevlan1-3在所有Vlan端口上开启生成树协议switch(config)#spanning-treemodepvst在所有Vlan端口上开启快速生成树协议switch(config)#spanning-treemoderapid-pvst配置生成树协议的优先级switch(config)#spanning-treevlanxxpriority参数;xx指的是vlanid设置根交换机(主)switch(config)#spanning-treevlanxxrootprimary设置根交换机(主)设置根交换机(备)switch(config)#spanning-treevlanxxrootsecondary 设置Vlan端口优先级（一般来说，根端口的优先级为1）switch(config-if)#spanning-treevlanxxport-priority 参数设置根端口switch(config-if)#spanning-treeguardroot设置该端口的bpdu检测功能switch(config-if)#spanning-treebpduguardenable 设置该端口在trunk模式下的端口快速转换功能switch(config-if)#spanning-treeportfasttrunk关闭该端口在的端口快速转换功能switch(config-if)#spanning-treeportfastdisable 查看命令检查生成树:switch#showspanning-treesummary检查根网桥和网桥优先级:switch#showspannint-treevlanxxdetail检查端口成本和端口优先级:switch#showspanninn-treeinterfacef0/xdetail篇二：cisco交换机生成树协议配置cisco交换机生成树协议配置一.配置原则1.首先确定根网桥,依据网桥id(由优先级和mac地址两部分组成)2.确定根端口.指定端口和被动端口(由路径成本,网桥id,端口优先级,端口id来确定)3.可以启用上行端口和速端口二.配置1.在Vlan上启用生成树:spanning-treevlan22.建立根网桥:(1)直接建立:spanning-treevlan2rootprimary(2)通过修改优先级建立:spanning-treevlan2priority24768(4096的倍数,值越小,优先级越高.默认为32768)3.确定路径.选定根端口:(1)可通过修改端口成本:(在配置模式下)spanning-treevlan2cost***(100m为19,10m为100,值越小,路径越优先)(2)可修改端口优先级:(在接口模式下)spanning-treevlan2port-priority***(0-255,默认为128)4.可修改计时器(可选)(1)修改hello时间:spanning-treevlan2hello-time**(1-10s,默认为两秒)(2)修改转发延迟时间:spanning-treevlan2forward-time***(4-30s,默认为15s)(3)修改最大老化时间:spanning-treevlan2max-age***(6-40,默认是20秒)5.配置快速端口:spanning-treeportfast6.配置上行端口:spanning-treeuplinkfast三.检查命令1.检查生成树:showspanning-treesummary2.检查根网桥:showspannint-treevlan2detail3.检查网桥优先级:showspanning-teeevlan2detail4.检查端口成本:showspanninn-treeinterfacef0/2detail5.检查端口优先级:showspanning-treeinterfacef0/2detail6.检查hello时间.转发延迟.最大老化时间:showspanning-treevlan27.检查速端口:showspanning-treeinterfacef0/2detail8.检查上行链路:showspanning-treesummary四.生成树端口有四种状态:1.阻塞:能收bpdu报文,其他的什么不干2.侦听:能收bpdu报文,能发送bpdu报文,也不能学习mac地址.3.学习:能接收发送bpd报文,也能学习mac地址,并添加到mac表中,但不有发送数据帧.4.转发:什么都能干了,开始正常接收和发送数据帧5.从阻塞到侦听20秒,(交换机生成树协议)从侦听到学习15秒,从学习到转发15秒(默认)五.有四种协议:通用cst.思科pVst.增强型pVst+.mst篇三：交换机快速生成树协议配置交换机生成树协议配置一、实验目的：1.理解生成树协议工作原理；2.掌握快速生成树协议的配置方法。

第1篇一、实验目的1. 理解生成树协议（STP）的工作原理和配置方法。

2. 掌握STP在解决网络环路问题中的应用。

3. 学会使用Wireshark抓包软件分析STP协议数据包。

二、实验环境1. 软件环境：Windows 10操作系统，Cisco Packet Tracer 8.0仿真软件。

2. 硬件环境：2台2960交换机，2台PC机，直通线若干。

三、实验原理生成树协议（Spanning Tree Protocol，STP）是一种工作在OSI网络模型数据链路层的通信协议，用于防止网络环路，确保以太网中无环路的逻辑拓扑结构。

STP 通过传递网桥协议数据单元（Bridge Protocol Data Unit，BPDU）来确定网络的拓扑结构，并根据计算出的生成树实现链路备份和路径最优化。

STP协议主要涉及以下概念：1. 根桥（Root Bridge）：整个网络中桥接设备中优先级最高的设备，负责生成树的构建。

2. 根端口（Root Port）：每个交换机连接到根桥的端口，负责转发数据包。

3. 指定端口（Designated Port）：每个网段连接到根桥的端口，负责转发该网段的数据包。

4. 非根端口（Non-Root Port）：除了根端口和指定端口之外的所有端口，负责转发数据包。

5. 端口状态：阻塞、监听、学习、转发、阻塞（非根端口）等状态，用于控制数据包的转发。

四、实验步骤1. 连接设备：将2台2960交换机和2台PC机用直通线连接。

2. 配置PC IP地址：在PC1和PC2上分别配置IP地址、子网掩码和默认网关，确保它们属于同一子网。

3. 配置交换机S1：- 设置交换机S1的主机名为S1。

- 进入接口配置模式，配置端口0/1-2为Access模式，并分配VLAN 2。

- 进入全局配置模式，启用生成树协议，设置交换机S1为根桥。

4. 配置交换机S2：- 设置交换机S2的主机名为S2。

- 进入接口配置模式，配置端口0/1-2为Access模式，并分配VLAN 2。

工业交换机生成树协议配置方法工业交换机生成树协议配置方案本协议详细阐述了工业交换机生成树协议的配置步骤、注意事项以及相关技术参数。

为了确保网络的稳定运行及高效数据传输，本协议旨在为工业环境下的网络设备提供标准配置指导。

一．关键信息项：1.1 生成树协议类型：____________________________1.11 优先级设置：____________________________1.12 端口路径成本：____________________________1.13 转发延迟时间：____________________________1.14 最大老化时间：____________________________1.15 根桥选举机制：____________________________1.16 端口角色与状态：____________________________1.17 BPDU 配置与发送间隔：____________________________1.18 环路检测与预防：____________________________1.19 备份端口与指定端口策略：____________________________1.110 端口优先级：____________________________二．配置指南：1.1 选择合适的生成树协议类型：基于当前网络架构和需求，确定使用快速生成树协议（RSTP）还是多生成树实例协议（MSTP）。

RSTP 支持快速收敛，适用于简单拓扑结构；MSTP 可以实现多生成树实例管理，适用于复杂网络环境。

1.11 设置优先级：每个交换机都有一个唯一的桥 ID，包含优先级和MAC 地址。

通过调整优先级值（0 到 65535），可以控制哪台交换机成为根桥。

较低的优先级值优先级更高。

1.12 确定端口路径成本：路径成本是基于端口速度计算得出的数值，用于衡量数据从一个端口到另一个端口所需的时间。

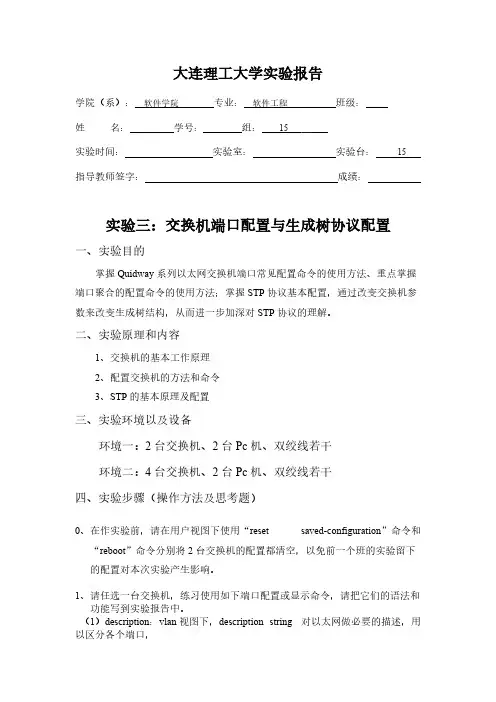

大连理工大学本科实验报告课程名称：网络综合实验学院（系）：软件学院专业：软件工程班级：0908班学号：200992346学生姓名：黄亮2011年6月29日大连理工大学实验报告学院（系）：软件学院专业：软件工程班级：0908班姓名：黄亮学号：200992346 组：B1 ___ 实验时间：2011.6.29 实验室：C310 实验台：B1指导教师签字：成绩：实验三：交换机端口配置与生成树协议配置一、实验目的掌握Quidway系列以太网交换机端口常见配置命令的使用方法、重点掌握端口聚合的配置命令的使用方法；掌握STP协议基本配置，通过改变交换机参数来改变生成树结构，从而进一步加深对STP协议的理解。

二、实验原理和内容1、交换机的基本工作原理2、配置交换机的方法和命令3、STP的基本原理及配置三、实验环境以及设备环境一：2台交换机、2台Pc机、双绞线若干环境二：4台交换机、2台Pc机、双绞线若干四、实验步骤（操作方法及思考题）0、在作实验前，请在用户视图下使用“reset saved-configuration”命令和“reboot”命令分别将2台交换机的配置都清空，以免前一个班的实验留下的配置对本次实验产生影响。

1、请任选一台交换机，练习使用如下端口配置或显示命令，请把它们的语法和功能写到实验报告中。

（1）description （1分）语法：[Quidway-Vlan-interface1]description TEXT功能：设置以太网端口描述字符串（2）duplex （1分）语法：[Quidway-Ethernet0/1]duplex { full | half | auto}功能：将端口工作模式配置为全双工（full ），半双工（half ），或者自协商配置（3）speed （1分）语法：[Quidway-Ethernet0/1] speed { 10 | 100 | 1000 | auto }功能：将端口速率配置为10Mbps ，100Mbps ，1000Mbps ，或者自协商配置（4）flow-control （1分）语法：[Quidway-Ethernet0/1]flow-control功能：在该端口启用流量控制语法：[Quidway-Ethernet0/1]undo flow-control功能：在该端口禁用流量（5）display interface （1分）语法：[Quidway-Vlan-interface1]display interface功能：显示端口的配置信息2、链路聚合配置：E0/1E0/1E0/2E0/2E0/3E0/3192.168.0.10/24192.168.0.20/24E0/4E0/4S3526或S3928或S3610S2008-EI 或S2403-EI图1：链路聚合配置（1） 请采用2台交换机组网，交换机之间通过3条双绞线互连，网络环境如图1所示（注：E0/1即为 Ethernet0/1端口,在39或36系列的交换机上，是E1/0/1端口）。

实验三：交换机端口配置与生成树协议配置一、实验目的掌握Quidway系列以太网交换机端口常见配置命令的使用方法、重点掌握端口聚合的配置命令的使用方法；掌握STP协议基本配置，通过改变交换机参数来改变生成树结构，从而进一步加深对STP协议的理解。

二、实验原理和内容1、交换机的基本工作原理2、配置交换机的方法和命令3、STP的基本原理及配置三、实验环境以及设备环境一：2台交换机、2台Pc机、双绞线若干环境二：4台交换机、2台Pc机、双绞线若干四、实验步骤（操作方法及思考题）0、在作实验前，请在用户视图下使用“reset saved-configuration”命令和“reboot”命令分别将2台交换机的配置都清空，以免前一个班的实验留下的配置对本次实验产生影响。

1、请任选一台交换机，练习使用如下端口配置或显示命令，请把它们的语法和功能写到实验报告中。

（1）description（1分）描述命令，比如表示此端口连接的设备类型、名称等（2）duplex（1分）[Quidway-Ethernet0/1] duplex { full | half | auto} 配置端口工作模式（3）speed（1分）[Quidway-Ethernet0/1] speed { 10 | 100 | 1000 | auto }配置端口速率（4）flow-control（1分）[Quidway-Ethernet0/1] flow-control 流量控制配置（5）display interface（1分）[任意视图] display interface 显示交换机端口信息2、链路聚合配置：S3526图1：链路聚合配置（1）请采用2台交换机组网，交换机之间通过3条双绞线互连，网络环境如图1所示（注：E0/1即为Ethernet0/1端口,在39或36系列的交换机上，是E1/0/1端口）。

请分别在两台交换机上输入必要的命令，实现三条链路的聚合。
