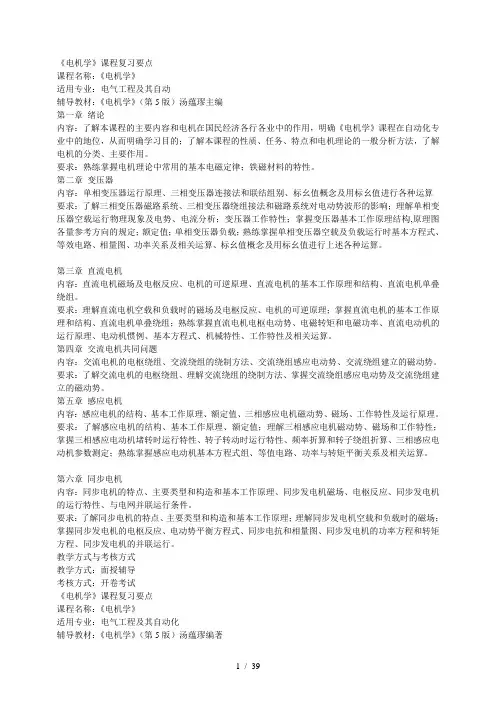

《电机学》课程复习要点课程名称:《电机学》适用专业:电气工程及其自动辅导教材:《电机学》(第5版)汤蕴璆主编第一章绪论内容:了解本课程的主要内容和电机在国民经济各行各业中的作用,明确《电机学》课程在自动化专业中的地位,从而明确学习目的;了解本课程的性质、任务、特点和电机理论的一般分析方法,了解电机的分类、主要作用。
要求:熟练掌握电机理论中常用的基本电磁定律;铁磁材料的特性。
第二章变压器内容:单相变压器运行原理、三相变压器连接法和联结组别、标幺值概念及用标幺值进行各种运算要求:了解三相变压器磁路系统、三相变压器绕组接法和磁路系统对电动势波形的影响;理解单相变压器空载运行物理现象及电势、电流分析;变压器工作特性;掌握变压器基本工作原理结构,原理图各量参考方向的规定;额定值;单相变压器负载;熟练掌握单相变压器空载及负载运行时基本方程式、等效电路、相量图、功率关系及相关运算、标幺值概念及用标幺值进行上述各种运算。
第三章直流电机内容:直流电机磁场及电枢反应、电机的可逆原理、直流电机的基本工作原理和结构、直流电机单叠绕组。
要求:理解直流电机空载和负载时的磁场及电枢反应、电机的可逆原理;掌握直流电机的基本工作原理和结构、直流电机单叠绕组;熟练掌握直流电机电枢电动势、电磁转矩和电磁功率、直流电动机的运行原理、电动机惯例、基本方程式、机械特性、工作特性及相关运算。
第四章交流电机共同问题内容:交流电机的电枢绕组、交流绕组的绕制方法、交流绕组感应电动势、交流绕组建立的磁动势。
要求:了解交流电机的电枢绕组、理解交流绕组的绕制方法、掌握交流绕组感应电动势及交流绕组建立的磁动势。
第五章感应电机内容:感应电机的结构、基本工作原理、额定值、三相感应电机磁动势、磁场、工作特性及运行原理。
要求:了解感应电机的结构、基本工作原理、额定值;理解三相感应电机磁动势、磁场和工作特性;掌握三相感应电动机堵转时运行特性、转子转动时运行特性、频率折算和转子绕组折算、三相感应电动机参数测定;熟练掌握感应电动机基本方程式组、等值电路、功率与转矩平衡关系及相关运算。
一、主要内容磁场、磁感应强度,磁场强度、磁导率,全电流定律,磁性材料的B-H 曲线,铁心损耗与磁场储能,电感,电磁感应定律,电磁力与电磁转矩。
二、基本要求牢固掌握以上概念对本课程学习是必须的。
三、注意点1、欧姆定律:作用于磁路上的磁动势等于磁阻乘以磁通m F Φ=Λ,1m m S R l μΛ==2、2222m SfN S N l X L N l μμωωπω==Λ== 3、随着铁心磁路饱和的增加,铁心磁导率µFe 减小,相应的磁导、电抗也要减小。
一、主要内容额定值,感应电动势、电压变比,励磁电流,电路方程、等效电路、相量图,绕组归算,标幺值,空载实验、短路实验及参数计算,电压变化率与效率。
三相变压器的联接组判别。
三相变压器绕组的联接法和磁路系统对相电势波形的影响。
二、基本要求熟练掌握变压器的基本电磁关系,变压器的各种平衡关系。
三种分析手段:基本方程式、等效电路和相量图。
正方向确定,基本方程式、相量图和等效电路间的一致性。
理解变压器绕组的归算原理与计算。
熟练掌握标幺值的计算及数量关系。
熟悉变压器参数的测量方法,运行特性分析方法与计算。
掌握三相变压器的联接组表示与确定。
三、注意点1、变压器的额定值对三相变压器来说电压、电流均为线值,功率是三相视在功率,计算时一定要注意。
三相变压器参数计算时,必须换成单相数值,最后结果再换成三相值。
2、励磁阻抗的物理意义,与频率和铁心饱和度的关系。
3、变压器的电势平衡、磁势平衡和功率平衡(功率流程图)。
4、变压器参数计算(空载试验一般在低压侧做,短路实验一般在高压侧做。
在哪侧做实验,测出来的就是哪侧的数值,注意折算!)5、变压器的电压调整率和效率的计算(负载因数1I β*=)。
6、单相变压器中励磁电流、主磁通和感应电势的波形关系,三相变压器的铁心结构和电势波形。
7、联接组别的判别。
8、变压器负载与二次侧接线方式要一致,若不一致,必须将负载∆-Y 变换。
直流电机一、主要内容直流电机的励磁方式,直流电机绕组参数与特点,空载磁场,负载时的直轴和交轴电枢反应分析,电枢绕组的感应电动势,电压和功率平衡,电枢绕组的电磁转矩,转矩平衡。
《电机学》课程复习重点本门课程掌握以下知识点:一、电机和变压器的磁路常采用硅钢片制成,它的导磁率高,损耗小,有饱和现象存在。
二、软磁材料、、硬磁材料的概念:答:铁磁材料按其磁滞回线的宽窄可分为两大类:软磁材料和硬磁材料。
磁滞回线较宽,即矫顽力大、剩磁也大的铁磁材料称为硬磁材料,也称为永磁材料。
这类材料一经磁化就很难退磁,能长期保持磁性。
常用的硬磁材料有铁氧体、钕铁硼等,这些材料可用来制造永磁电机。
磁滞回线较窄,即矫顽力小、剩磁也小的铁磁材料称为软磁材料。
电机铁心常用的硅钢片、铸钢、铸铁等都是软磁材料。
三、磁路和电路的不同点。
1)电流通过电阻时有功率损耗,磁通通过磁阻时无功率损耗;2)自然界中无对磁通绝缘的材料;3)空气也是导磁的,磁路中存在漏磁现象;4)含有铁磁材料的磁路几乎都是非线性的。
四、直流电机电刷放置的原则在确定直流电机电刷的安放原则上就考虑:(1)应使电机正、负电刷间的电动势最大:(2)应使被短路元件的电动势最小,以利于换向。
两者有一定的统一性,一般以空载状态为出发点考虑电刷的安放。
因此,电刷的合理位置是在换向器的几何中性线上。
无论叠绕组还是波绕组,元件端接线一般总是对称的,换向器的几何中性线与主极轴线重合,此时电刷的合理位置是在主极轴线下的换向片上。
五、一台直流电动机,磁路饱和。
当电机负载后,电刷逆电枢旋转方向移动一个角度。
试分析在此种情况下电枢磁动势对气隙磁场的影响。
答电刷移动后,电刷不在几何中性线上,同时存在交轴电枢磁动势和直轴电枢磁动势。
交轴电枢磁动势使气隙磁场发生畸变,因磁路饱和,还有去磁作用,使每极磁通减少。
对电动机而言,电刷逆旋转方向移动后,直轴电磁磁动势方向相反,电枢反应起去磁作用,使每极磁通减少。
六、变压器铁芯的作用;为什么它要用0.35mm 厚、表面涂有绝缘漆的硅钢片迭成。
铁心: 构成变压器的磁路,同时又起着器身的骨架作用。
绕组: 构成变压器的电路,它是变压器输入和输出电能的电气回路。
电机学主要知识点复习提纲一、直流电机A. 主要概念1. 换向器、电刷、电枢接触压降2 U b2. 极数和极对数3. 主磁极、励磁绕组4. 电枢、电枢铁心、电枢绕组5. 额定值6. 元件7. 单叠、单波绕组8. 第1节距、第2节距、合成节距、换向器节距9. 并联支路对数a10. 绕组展开图11. 励磁与励磁方式12. 空载磁场、主磁通、漏磁通、磁化曲线、每级磁通13. 电枢磁场14. 〔交轴、直轴〕电枢反应及其性质、几何中性线、物理中性线、移刷15. 反电势常数C E、转矩常数C T16. 电磁功率P em电枢铜耗p Cua励磁铜耗 p Cuf 电机铁耗 p Fe 机械损耗 p mec 附加损耗 p ad 输出机械功率 P 2可变损耗、不变损耗、空载损耗17. 直流电动机〔DM 〕的工作特性 18. 串励电动机的“飞速”或“飞车”19. 电动机的机械特性、自然机械特性、人工机械特性、硬特性、软特性 20. 稳定性21. DM 的启动方法:直接启动、电枢回路串电阻启动、降压启动;启动电流 22. DM 的调速方法:电枢串电阻、调励磁、调端电压 23. DM 的制动方法:能耗制动、反接制动、回馈制动B. 主要公式: 发电机:P N =U N I N(输出电功率)电动机:P N =U N I N ηN (输出机械功率) 反电势:60E a E E C npN C a Φ==电磁转矩:em a 2T aT T C I pN C aΦπ==直流电动机〔DM 〕电势平衡方程:a a E a a U E I R C Φn I R =+=+ DM 的输入电功率P 1 : 12()()a f a f a a a fa aa f em Cua CufP UI U I I UI UI E I R I UI EI I R UI P p p ==+=+=++=++=++12em Cua Cuf em Fe mec adP P p p P P p p p =++=+++DM 的转矩方程:20d d em T T T J tΩ--= DM 的效率:21112100%100%(1)100%P P p p P P P p η-∑∑=⨯=⨯=-⨯+∑ 他励DM 的转速调整率: 0NN100%n n n n -∆=⨯DM 的机械特性:em 2T j a j a a )(T ΦC C R R ΦC UΦC R R I U n E E E +-=+-=. 并联DM 的理想空载转速n 0:二、变压器 A. 主要概念1. 单相、三相;变压器组、心式变压器;电力变压器、互感器;干式、油浸式变压器 2. 铁心柱、轭部3. 额定容量、一次侧、二次侧4. 高压绕组、低压绕组5. 空载运行,主磁通Φ、漏磁通Φ1σ及其区别,主磁路、漏磁路空载电流、主磁通、反电动势间的相位关系,铁耗角6. Φ、i、e正方向的规定。

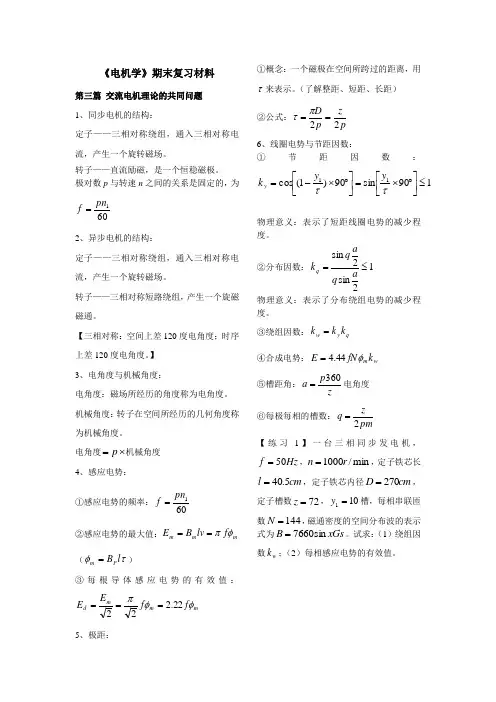

《电机学》期末复习材料第三篇 交流电机理论的共同问题 1、同步电机的结构:定子——三相对称绕组,通入三相对称电流,产生一个旋转磁场。
转子——直流励磁,是一个恒稳磁极。
极对数p 与转速n 之间的关系是固定的,为601pn f =2、异步电机的结构:定子——三相对称绕组,通入三相对称电流,产生一个旋转磁场。
转子——三相对称短路绕组,产生一个旋磁磁通。
【三相对称:空间上差120度电角度;时序上差120度电角度。
】 3、电角度与机械角度:电角度:磁场所经历的角度称为电角度。
机械角度:转子在空间所经历的几何角度称为机械角度。
电角度⨯=p 机械角度 4、感应电势:①感应电势的频率:601pn f =②感应电势的最大值:m m m f lv B E φπ==(τφl B P m =)③每根导体感应电势的有效值:m m m d f f E E φφπ22.222===5、极距:①概念:一个磁极在空间所跨过的距离,用τ来表示。
(了解整距、短距、长距)②公式:pzpD22==πτ 6、线圈电势与节距因数: ①节距因数:190sin 90)1(cos 11≤⎥⎦⎤⎢⎣⎡︒⨯=⎥⎦⎤⎢⎣⎡︒⨯-=ττy y k y物理意义:表示了短距线圈电势的减少程度。
②分布因数:12sin2sin ≤=a q aqk q 物理意义:表示了分布绕组电势的减少程度。
③绕组因数:q y w k k k = ④合成电势:w m k fN E φ44.4= ⑤槽距角:zp a 360=电角度 ⑥每极每相的槽数:pmz q 2=【练习1】一台三相同步发电机,Hz f 50=,min /1000r n =,定子铁芯长cm l 5.40=,定子铁芯内径cm D 270=,定子槽数72=z ,101=y 槽,每相串联匝数144=N ,磁通密度的空间分布波的表示式为xGs B sin 7660=。
试求:(1)绕组因数w k ;(2)每相感应电势的有效值。
电机学备考部分CHM 一.电机的分类1. 1)机械能转换为电功率---发电机 2)电功率转换为机械能---电动机3)电功率转换为另一种形式的电功率---变压器、交流机、变频机、移相机 4)不以传递能量为主要职能,在电气机械系统运行起调节、放大、控制2.按电流种类:直流电机、交流电机3.按原理和运动方式1)没有固定同步速度---直流电机 2)静止设备---变压器3)作为电动机运行时,速度较同步速度小;作为发电机运行时,速度较同步速度大---异步电机4)速度等于同步速度---同步电机5)速度可以在宽广的范围内随意调节,可以从同步速度下调至同步速度以上---交流换向器电机【同步速度指的是定子的旋转磁场】二.电机的磁路和磁路定律电在电机中主要以路的形式出现,即由电机内的线圈(或绕组)构成电机的电路磁在电机中是以场的形式存在,常把磁场简化磁路处理1.电机的电磁基本理论1)线圈中流过电流将产生磁场(右手螺旋),穿过线圈的磁通形成磁链,一个线圈通过单位电流所产生的磁链为该线圈的电感。
2)线圈流过正弦交流电时,线圈电感常用相应的电抗表示wl x l =(w 为交变频率) (施加电压↑ 磁通磁路越大 磁路越饱和 磁阻↑ 电抗↓)3)电磁感应定律:若线圈中磁链发生变化,线圈感应出电动势(线圈感应电动势趋于阻碍磁链变化)三.变压器1)标幺值=实际值/基值(基值一般取额定值) 2)测定参数⑴空载实验 (计算励磁电阻电抗,r1、x1很小可忽略)电路等效图:计算公式:000i u z =020i p a r =a a r z x 202-=一般加压于低压侧,原因:空载实验测得是励磁电抗和电阻,励磁电流大些才能测出,并且在低压侧操作比较安全⑵短路实验 等效电路图:计算公式:kki u k z 11=kki p k r 2=k k k r z x 22-= 一般加压于高压侧,原因:短路实验所测的是k r 和k x ,所以励磁电流要比较小;若加在低压侧,就算1i 很小,但2i 也很大,而2x 2r 很小,避免大电流烧坏绕组。
第 1 页/共 6 页一、主要内容磁场、磁感应强度,磁场强度、磁导率,全电流定律,磁性材料的B-H 曲线,铁心损耗与磁场储能,电感,电磁感应定律,电磁力与电磁转矩。
二、基本要求结实控制以上概念对本课程学习是必须的。
三、注重点1、欧姆定律:作用于磁路上的磁动势等于磁阻乘以磁通m F Φ=Λ,1m m S R lμΛ== 2、2222m SfN SN l X L N l μμωωπω==Λ==3、随着铁心磁路饱和的增强,铁心磁导率µFe 减小,相应的磁导、电抗也要减小。
一、主要内容额定值,感应电动势、电压变比,励磁电流,电路方程、等效电路、相量图,绕组归算,标幺值,空载实验、短路实验及参数计算,电压变化率与效率。
三相变压器的联接组判别。
三相变压器绕组的联接法和磁路系统对相电势波形的影响。
二、基本要求熟练控制变压器的基本电磁关系,变压器的各种平衡关系。
三种分析手段:基本方程式、等效电路和相量图。
正方向决定,基本方程式、相量图和等效电路间的一致性。
理解变压器绕组的归算原理与计算。
熟练控制标幺值的计算及数量关系。
认识变压器参数的测量主意,运行特性分析主意与计算。
控制三相变压器的联接组表示与决定。
三、注重点1、变压器的额定值对三相变压器来说电压、电流均为线值,功率是三相视在功率,计算时一定要注重。
三相变压器参数计算时,必须换成单相数值,最后结果再换成三相值。
2、励磁阻抗的物理意义,与频率和铁心饱和度的关系。
3、变压器的电势平衡、磁势平衡和功率平衡(功率流程图)。
4、变压器参数计算(空载实验普通在低压侧做,短路实验普通在高压侧做。
在哪侧做实验,测出来的就是哪侧的数值,注重折算!)5、变压器的电压调节率和效率的计算(负载因数1I β*=)。
6、单相变压器中励磁电流、主磁通和感应电势的波形关系,三相变压器的铁心结构和电势波形。
7、联接组别的判别。
8、变压器负载与二次侧接线方式要一致,若不一致,必须将负载∆-Y 变换。
电机学复习提纲第一章 导论一、电机中常用电、磁、力定律。
二、铁磁材料的三个特性(高导磁性、磁饱和性和磁滞性)。
三、磁导率Fe μ与磁路饱和程度的关系;磁路磁阻与磁路饱和程度的关系。
四、交流磁路与直流磁路(1)交流磁路中存在铁损耗(磁滞损耗和涡流损耗)。
直流磁路中磁场不变,不存在铁损耗。
(2)直流磁路中励磁线圈的外施电压只需要与线圈电阻的压降相平衡,数值较小;交流磁路中外施电压要与线圈中感应的反电势相平衡,因而其数值会大很多,并且相比之下,线圈电阻上的压降相对较小,一般可以忽略。
第二章 直流电机一、重点掌握以下公式 1.额定功率对于发电机 :N N N I U P = 对于电动机 :N N N N I U P η= 2.支路对数 单迭绕组:Pa = 单波绕组:1=a3.感应电势及电磁转矩n C E E φ= aPNC aE 60=a T em I C T φ= aPNC aT π2=aN ——电枢导体总数Ω=em em P T602n π=Ω4.电势平衡方程式(1)电动机 a a R I E U += (2)发电机 a a R I U E +=a R —电枢回路的总电阻5.电流平衡方程式 并励电动机 f a N I I I += 并励发电机 f N a I I I += 对于他励电动机和发电机 a N I I =6.功率平衡方程式(1)直流发电机的功率平衡方程式 电磁功率 a em EI P =cu cuf cua em p P p p P P +=++=22 01p P p p p P P em ad Fe mec em +=+++= ∑+=++=p P p p P P cu 2021根据上述功率关系画出功率流程图%10012⨯=P P η(2)直流电动机的功率平衡方程式 电磁功率 a em EI P =输入功率 cu em cuf cua em p P p p P UI P +=++==1 电磁功率 022p P p p p P P ad Fe mec em +=+++=∑+=++=+++++=∴pP p p P p p p p p P P cu ad Fe mec cuf cua 20221根据上述功率关系画出功率流程图7.转矩平衡方程式(1)发电机 根据 01p P P em += 01T T T em += (2)电动机 根据 02p P P em += 02T T T em += 二、直流电动机的起动方法1.直接起动(适用于小容量电机)2.电枢回路串电阻起动3.降压起动 三、直流电机的调速 根据 φE aa C R I U n -=有三种调速方法(1)调电枢电压 (2)调电枢电阻 (3)调励磁电流 掌握各种调速方法的特点。

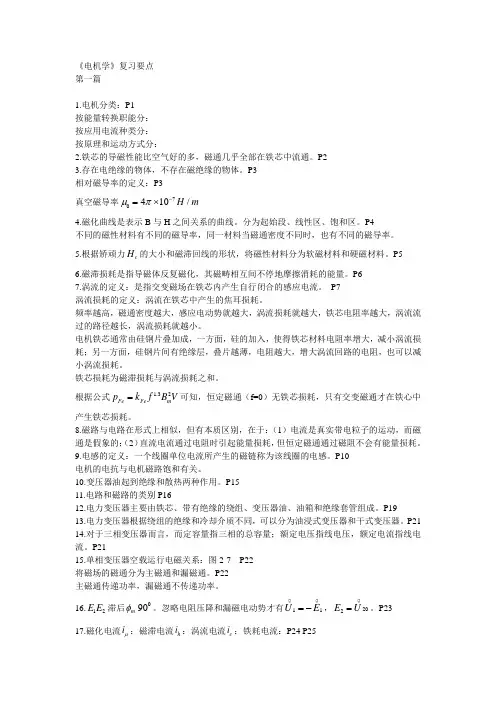

《电机学》复习要点第一篇1.电机分类:P1按能量转换职能分:按应用电流种类分:按原理和运动方式分:2.铁芯的导磁性能比空气好的多,磁通几乎全部在铁芯中流通。
P23.存在电绝缘的物体,不存在磁绝缘的物体。
P3相对磁导率的定义:P3真空磁导率70410/H m μπ-=⨯4.磁化曲线是表示B 与H 之间关系的曲线。
分为起始段、线性区、饱和区。
P4不同的磁性材料有不同的磁导率,同一材料当磁通密度不同时,也有不同的磁导率。
5.根据矫顽力c H 的大小和磁滞回线的形状,将磁性材料分为软磁材料和硬磁材料。
P56.磁滞损耗是指导磁体反复磁化,其磁畴相互间不停地摩擦消耗的能量。
P67.涡流的定义:是指交变磁场在铁芯内产生自行闭合的感应电流。
P7涡流损耗的定义:涡流在铁芯中产生的焦耳损耗。
频率越高,磁通密度越大,感应电动势就越大,涡流损耗就越大,铁芯电阻率越大,涡流流过的路径越长,涡流损耗就越小。
电机铁芯通常由硅钢片叠加成,一方面,硅的加入,使得铁芯材料电阻率增大,减小涡流损耗;另一方面,硅钢片间有绝缘层,叠片越薄,电阻越大,增大涡流回路的电阻,也可以减小涡流损耗。
铁芯损耗为磁滞损耗与涡流损耗之和。
根据公式 1.32Fe Fe m p k f B V =可知,恒定磁通(f=0)无铁芯损耗,只有交变磁通才在铁心中产生铁芯损耗。
8.磁路与电路在形式上相似,但有本质区别,在于:(1)电流是真实带电粒子的运动,而磁通是假象的;(2)直流电流通过电阻时引起能量损耗,但恒定磁通通过磁阻不会有能量损耗。
9.电感的定义:一个线圈单位电流所产生的磁链称为该线圈的电感。
P10电机的电抗与电机磁路饱和有关。
10.变压器油起到绝缘和散热两种作用。
P1511.电路和磁路的类别P1612.电力变压器主要由铁芯、带有绝缘的绕组、变压器油、油箱和绝缘套管组成。
P1913.电力变压器根据绕组的绝缘和冷却介质不同,可以分为油浸式变压器和干式变压器。
同步电机知识点
同步电机是一种常用的交流电机,其动态性能对全电力系统的动态性能有极大影响。
以下是关于同步电机的知识点:
1. 同步电机是电力系统的心脏,它是一种集旋转与静止、电磁变化与机械运动于一体,实现电能与机械能变换的元件。
2. 同步电机的特点包括:稳态运行时,转子的转速和电网频率之间有不变的关系;若电网的频率不变,则稳态时同步电机的转速恒为常数而与负载的大小无关。
3. 同步电机分为同步发电机和同步电动机。
4. 同步发电机的转矩方程为T1=To+Te,其中T1为原动机的驱动转矩。
5. 同步发电机的运行特性以外特性为主U=f(I)。
6. 投入并联运行的条件包括:发电机的相序应与电网一致;发电机的频率应与电网相同;发电机的激磁电动势与电网电压大小相同、相位相同。
7. 投入并联的方法包括:准确整步法、自整步法。
8. 同步电机的特点包括:转速不随负载变化而变化;改变励磁电流可以改变功率因数;增大励磁电流,可以提高电磁功率,从而提高电动机的过载能力。
9. 有功功率的调节方法:增加发电机的输入功率,即增加原动机的驱动转矩,可以增加发电机向电网输入的有功功率。
10. 无功功率的调节方法:通过改变励磁电流的大小可以改变发电机对电网无功功率的需求。
11. 同步补偿机是同步电机的一种(同步电机不带载时),作用是改善电网功率因数。
《电机学(下)》同步电机复习提纲第二十章 同步电机概述1.同步电机的定子——称电枢,电枢铁心嵌放三相对称绕组;转子——称主磁极,由直流电励磁,分为隐极式和凸极式【P193图20-2】;隐极转子:气隙均匀,多用于高速电机,如:汽轮发电机,通常极对数p=1,由于转速高,汽轮发电机直径较小、长度较长;凸极转子:气隙不均匀,多用于低速电机,如:水轮发电机均采用凸极式,特点是直径大、长度短;转子除励磁绕组外,还常装有与感应电机笼型绕组相似的闭合绕组,在发电机称为阻尼绕组,在电动机称为起动绕组。
2.同步电机定子三相对称绕组通进三相对称电流产生的旋转磁场,与转子旋转磁极的转速恒为同步速s n , 定、转子旋转磁场轴线之间的夹角为转矩角sr δ,通常认为sr δδ≈【P195图20-6】δ——称为功率角,是转子磁场轴线超前于定、转子合成磁场轴线的夹角;当0δ>,相当于转子磁极拖着定、转子合成旋转磁场转,转子输入的机械功率转变为定子输出的电功率——发电机运行状态;此时机械转矩为驱动转矩、电磁转矩为制动转矩;当0δ<,相当于定、转子合成旋转磁场拖着转子磁极转,定子输入的电功率转变为转子输出的机械功率——电动机运行状态;此时电磁转矩为驱动转矩、机械转矩为制动转矩;当0δ=,相当于转子与合成旋转磁场轴线重合,电机内没有有功功率转换——空载运行状态;电磁转矩为零。
3.同步电机的励磁系统有:直流励磁机励磁、交流整流励磁、晶闸管自励恒压励磁等 4.同步电机的额定值(铭牌数据): N U 、N I ——指电枢(定子)线电压、线电流;N S ——发电机的额定容量,指三相视在功率;N P ——指额定运行时的输出三相有功功率,故对发电机是电功率、对电动机是机械功率;∴N N NS I =单位:VA 、KVA发电机:cos N N N N P I ϕ电动机: cos NN N N N P I ϕη= 单位:KW同步电机的转子转速n 与电枢电流频率f 、电机极对数p 存在严格不变的关系:60s fn n p=@——称为同步速,单位:/min r (转/分钟); 我国电网频率 50f Hz =,故:p=1,n S =3000r/min ;p=2,n S =1500r/min ;p=3,n S =1000r/min .......第二十一章 同步发电机运行原理(一)同步发电机空载运行和负载时的电枢反应1.同步发电机空载运行——励磁绕组通入直流励磁电流f I ,原动机拖动转子磁极以同步速n S 旋转,定子电枢绕组开路。
第二章直流电机学习指导1.直流电机的电枢绕组的连接规律2.直流机的电枢反应3. 电枢绕组电动势及枢绕组电磁转矩的计算公式4.直流发电机电压方程式、电磁功率及电磁转矩关系5.直流发电的自励条件6.直流电动机的电压方程、功率及转矩关系7.并励、串励直流电动机的机械特性8.直流电动机起调速的方法学习重点1. 电枢绕组电动势及枢绕组电磁转矩的计算公式2.直流发电机电压方程式、电磁功率及电磁转矩关系3.直流电动机的电压方程、功率及转矩关系4.并直流电动机的机械特性5.直流电动机起调速的方法学习难点1.直流电机的电枢绕组的连接规律第二节直流电机的电枢绕组单叠绕组有以下特点:1) 单叠绕组的并联支路数2a应等于电机的极数2p;支路对数极对数a p a p2) 当元件几何形状对称时,电刷应放在主机中心线上,此时正、负电刷间感应电势最大,被电刷所短路元件感应电势为零;3) 电刷数等于极数;4) 电刷间引出的电势为每一支路电势,正、负电刷间引出的电流为各支路电流之和。
第三节直流电机的磁动势和磁场为了弄清稳态运行时直流电机内部的电磁过程,必须了解空载和负载时电机内部的磁场,本节介绍直流电机的磁场。
一、励磁方式二、负载时的电枢磁动势三、电枢反应负载时电枢磁动势对主极磁场的影响称为电枢反应。
如果电枢磁动势有交轴和直轴分量,则电枢反应就相应的称为交轴电枢反应或直轴电枢反应。
1.交轴电枢反应1)气隙磁场发生畸变,物理中性线偏移2)去磁作用2.直轴电枢反应若电刷不在几何中性线上,除交轴电枢磁动势外,还有直轴电枢磁动势,若为发电机电刷顺电枢旋转方向移β角,直轴电枢反应是去磁的;若发电机电刷逆电枢旋转方向移β角,直轴电枢反应是增磁的。
电动机情况与发电机正好相反。
四、直流电动机的感应电动势和电磁转矩1.电枢绕组的感应电动势60a e a e E C n pZ C aφ==2.直流电机的电磁转矩 e T a T C I φ=2a T pZ C aπ=第四节 直流发电机的基本特性直流发电机在拖动系统中大都作为电源使用,目前直流发电机有被大功率可控硅整流电源取代的趋势,但有些系统中还要使用。
第四部分 同步电机一、同步电机的结构(要掌握主要部件的组成、作用、要求)1.定子(又称电枢——机电能量转换的枢纽)定子铁心:与异步电动机类似,是用0.5mm 厚的硅钢片叠压而成的圆筒状物体,其内表均匀的开有槽。
作用是导磁。
电枢绕组:三相(3个)、对称(结构完全相同、位置在空间彼此相距︒120电角度)绕组,接成“Y ”形。
作用有流通电流、产生磁场和电磁力(矩)、感应电动势,最终实现能量转换。
机座:电机的外壳,用钢板焊接成,作用是固定、支撑,要求隔振。
冷却方式的命名方法:冷却介质(空气、氢气、水)+介质与发热体(绕组和铁心)的接触方式(一是直接接触——内冷;二是隔着绝缘——外冷)2.转子主磁极:一是隐极式,励磁绕组分布在实心的磁极(即转子)铁心外表的对称槽(对称的各约三分之一圆周开槽,中间有2个大齿)中,励磁绕组用滑环与电刷通入直流电流,产生恒定的正弦分布的主磁场,一般只有2个磁极(1对极)。
二是凸极式,磁极铁心用形状象靴子的1~3mm 的厚钢板叠压成型,励磁绕组(通直流电)是集中绕组,它套置磁极铁心柱上,整个磁极固定转子磁轭上,通常磁极在8极及以上,要求各励磁绕组必须串联并且相邻磁极的极性(磁极极性由电流方向决定)相反。
两者相比,凸极式造价较低、转速(pf n n 601==)也低、直径大,隐极式需要高速原动机——汽轮机,凸极式需要低速原动机——水轮机。
轴系:轴(整体车削)+轴承(滑动轴承:有轴承座和冷却系统) 3.同步电机分类按磁极形式分类:隐极式、凸极式二、发电原理(要掌握发电原理、空载电动势)——此处主要为并网问题服务1.发电原理后,从而产生对称的三相空载电动势0e 。
2.空载电动势0e (三相、4要素) 大小:01W1044.4Φ=N fK E 频率:60pn f =相位:与时间即转子位置(空间——时-空统一)有关,不确定因素。
相序:由转向决定,与主磁极极性无关。
(三相特有) 三、同步发电机的额定值及其相互关系(计算的基础)1.额定值主要:额定功率P N 或额定容量S N ;额定电压U N ;额定电流I N ;额定功率因数N cos ϕ 还包括:额定转速N n 、额定效率N η等相互关系:N N N I U 3S =,N N N N N N I U S P ϕϕcos 3cos ==四、电枢反应电枢反应的概念:主磁极的机械旋转磁场(因机械运动而旋转)f F 与电枢绕组的电气旋转磁场(交流电的电气运动——时变)a F 相互作用,而使气隙合成磁场发生变化的过程。
《电机学(下)》同步电机复习提纲第二十章同步电机概述1.同步电机的定子——称电枢,电枢铁心嵌放三相对称绕组;转子——称主磁极,由直流电励磁,分为隐极式和凸极式【P193图20-2】;隐极转子:气隙均匀,多用于高速电机,如:汽轮发电机,通常极对数1,由于转速高,汽轮发电机直径较小、长度较长;凸极转子:气隙不均匀,多用于低速电机,如:水轮发电机均采用凸极式,特点是直径大、长度短;转子除励磁绕组外,还常装有与感应电机笼型绕组相似的闭合绕组,在发电机称为阻尼绕组,在电动机称为起动绕组。
2.同步电机定子三相对称绕组通进三相对称电流产生的旋转磁场,与转子旋转磁极的转速恒为同步速,定、转子旋转磁场轴线之间的夹角为转矩角,通常认为【P195图20-6】——称为功率角,是转子磁场轴线超前于定、转子合成磁场轴线的夹角;当,相当于转子磁极拖着定、转子合成旋转磁场转,转子输入的机械功率转变为定子输出的电功率——发电机运行状态;此时机械转矩为驱动转矩、电磁转矩为制动转矩;当,相当于定、转子合成旋转磁场拖着转子磁极转,定子输入的电功率转变为转子输出的机械功率——电动机运行状态;此时电磁转矩为驱动转矩、机械转矩为制动转矩;当,相当于转子与合成旋转磁场轴线重合,电机内没有有功功率转换——空载运行状态;电磁转矩为零。
3.同步电机的励磁系统有:直流励磁机励磁、交流整流励磁、晶闸管自励恒压励磁等4.同步电机的额定值(铭牌数据):、——指电枢(定子)线电压、线电流;——发电机的额定容量,指三相视在功率;——指额定运行时的输出三相有功功率,故对发电机是电功率、对电动机是机械功率;∴单位:、发电机:电动机:单位:同步电机的转子转速n与电枢电流频率f、电机极对数p存在严格不变的关系:——称为同步速,单位:(转/分钟);我国电网频率,故:1,3000;2,1500;3,1000 .......第二十一章同步发电机运行原理(一)同步发电机空载运行和负载时的电枢反应1.同步发电机空载运行——励磁绕组通入直流励磁电流,原动机拖动转子磁极以同步速旋转,定子电枢绕组开路。
空载时只有建立的励磁磁势,产生空载磁通,以速度切割定子三相对称绕组感生三相空载电势;2.同步发电机接上三相对称负载后,电枢三相对称绕组通过三相对称电流,产生一个旋转磁势,称为电枢磁势,的转速也为同步速;即、均与转子转速、转向相同,故不会在转子绕组感应电势。
3..空载时气隙磁场中只有,负载时多了;因此:负载时电枢磁势对气隙磁场的影响——称为电枢反应4.电枢反应的性质与内功率因数角有关,定义:——电枢电流落后于的夹角。
直轴(d轴)——转子主磁极轴线,即的轴线;交轴(q轴)——与直轴正交的轴线;时为交轴磁势,产生交轴电枢反应;交轴电枢反应的作用:使气隙磁场发生畸变,主极磁场超前于气隙合成磁场,电磁转矩为制动性质,原动机克服电磁转矩做功,机械能转变为电能。
时为直轴磁势,产生直轴去磁电枢反应;作用:纯去磁。
时为直轴磁势,产生直轴增磁电枢反应;作用:纯增磁。
当为任意角时,可把分解为一个交轴分量和一个直轴分量,其中产生交轴电枢反应,产生直轴电枢反应;因此:时电枢反应性质:交轴+直轴去磁;时电枢反应性质:交轴+直轴增磁;5.时-空统一相量图——把时间相量和空间相量合并在一起【P199图21-2】;时间相量:、、;空间相量:、在时-空统一相量图中:与同相、与同相;(二)同步发电机数学模型1.隐极发电机①电磁关系:定子转子采用发电机惯例,定子绕组的上述感应电势与定子端电压平衡(忽略电枢绕组电阻):其中:——隐极机电枢反应电势;——隐极机电枢反应电抗,对应于电枢反应的作用;——漏磁通感生的漏电势;——定子绕组漏电抗,对应于电枢漏磁场的作用;——转子主磁通在定子感生的励磁电势,对应于主磁场的作用;②电势方程(注:公式中所有电量均是相值):其中:——隐极同步电机的同步电抗③相量图和等效电路如【p202图21-9】:其中:由于是转子磁场感生的;可看成是定、转子合成磁场感生的,因此与之间的夹角就是功率角【P208图21-18】;——功率角(超前于的角度)——内功率因数角(落后于的角度);——功率因数角(落后于的角度);2.凸极发电机由于气隙不均匀,需采用“双反应理论”的分析方法;双反应理论——把电枢电流、电枢磁势、电枢反应电抗、同步电抗都分解为直轴(d轴)和交轴(q轴)分量分别进行计算,再把结果叠加起来。
①电磁关系:定子转子定子绕组的上述感应电势与定子端电压平衡(忽略):其中:、、、——分别为直轴电流、直轴电枢磁势、直轴电枢反应电势、直轴电枢反应电抗;、、、——分别为交轴电流、交轴电枢磁势、交轴电枢反应电势、交轴电枢反应电抗;②凸极发电机电势方程(注:公式中所有电量均是相值):其中:——凸极同步电机的直轴同步电抗;——凸极同步电机的交轴同步电抗;电抗的大小与磁导成正比,由于直轴气隙比交轴小故磁导比交轴大,所以;隐极机由于气隙均匀,相当于。
上式变为:——隐极机电势方程;可见,隐极机可看成是凸极机当时的特例。
③凸极机相量图如【P205图21-13、图21-14】:由于d轴就是励磁磁通的方向,比落后,q轴与d轴垂直(正交),∴一定在q轴方向;∵相量,∴大小、;④利用凸极机相量图可采用几何方法求、、:由【P205图21-14】可见:忽略,过的矢端作的垂线与q轴相交;所组成的直角三角形中,角的邻边长度为、对边长度为;因此:;由【P205图21-13】可见:忽略,其中:;⑤此外由图21-14可见,凸极机的对边与q轴相交所组成的直角三角形,其斜边并不是而是,称为虚拟电动势,与此方程对应的等效电路如【P206图21-15】;由图21-14:;由于、、同相,故大小为:;且由该直角三角形可知,忽略:对于隐极机:∵,∴;书上例题:p206例21-1;例1:一台凸极同步发电机,,,Y接法,滞后,已知,忽略。
试求额定负载下运行时发电机的、、及。
解:∵,∴;(三)同步发电机功率方程和转矩方程1. 功率平衡方程(假设励磁损耗由另外电源供给):①机械方面的功率平衡:;其中:——由原动机输入的机械功率;——机械转变为电的那部分功率,称为电磁功率;——空载损耗,它包括机械损耗、铁耗,有时还需考虑杂散损耗;②电方面的功率平衡:;其中:——定子绕组铜耗;——发出的电功率;常忽略,则:因此:(隐极机)注:凡功率符号为大写P,凡损耗符号为小写p;2.转矩平衡方程把机械方面的功率平衡方程两边除以同步角速度,可得同步发电机的转矩平衡方程:其中:————原动机输入的驱动机械转矩;————电机的空载损耗转矩;————制动性质的电磁转矩;其中:;单位:(弧度/秒);转矩单位:(牛顿.米);第二十二章同步发电机的特性同步发电机在对称负载下运行时,=常数、常数。
在可测量的、、三个量中,保持其中一个不变,另两者之间的关系即表示一种特性:不变、——空载特性;不变、——短路特性;为常数不变、——负载特性;其中的负载特性称为零功率因数负载特性;不变、——外特性;不变、——调整特性;此外还有效率特性——1.空载特性——与磁化曲线形状相似:【P209图22-1】当较小时磁路未饱和,空载特性是直线,饱和后成为曲线;直线部分的延长线称为气隙线。
通常额定相电压点设计在空载特性的拐弯点;2.短路特性短路时,忽略发电机只剩内部同步电抗压降与平衡,故是纯感性的,∴,对隐极机:;对凸极机:由于,则,;∴可见无论隐极、凸极机:又由于时的电枢反应是直轴去磁的,即磁通较小电机不饱和,∴因此:——短路特性是一条直线,【P209图22-2(b)】。
且由于磁通较小、感应电势较小,故不大,所以同步发电机三相稳态短路没有危险。
3.利用空载特性和短路特性可求、的不饱和值:【P211图22—6】由于短路时磁路不饱和,空载特性是直线即气隙线,短路特性也是一条直线;因此,在图中对应同一励磁电流,从空载特性气隙线上查、从短路特性上查;据及可知,与的比值就是、的不饱和值:;4.、饱和值的近似求法【P212图22—7】:在空载特性饱和段取点,对应于该点找同一励磁电流下的短路电流;则:5.短路比定义——产生空载额定电压与额定短路电流所需的励磁电流之比;由【P212图22—7】:可见:书上P212例22-16.零功率因数负载特性:①由于,负载为纯感性,电机本身的阻抗也是纯感性(忽略),故,,电枢反应为直轴去磁;故此时的同步机方程:②在空载特性与零功率因数负载特性之间,存在一个特性三角形【P210图22-5】据上述同步机方程:在空载特性上∵,当时,励磁电流对应图中段,即段用于建立空载相电压;在负载特性上∵,∴当时,,励磁电流对应图中段;其中:段仍用于建立空载相电压,段用于建立漏电抗压降,段用于补偿直轴电枢反应的去磁作用;由此可得:————比实际的电枢漏抗略大,称为坡梯电抗由于不变,故特性的大小不变,当三角形的E点在空载特性上移动时,F点的轨迹就是零功率因数负载特性;当三角形的水平边移到与横坐标重合时,F点点对应短路点。
7.用转差法求、的不饱和值原动机把同步机拖到接近同步速、转子励磁绕组开路、定子加三相对称低压(其相序应使电枢旋转磁场与转子转向相同)、示波器录下电枢电压U和电枢电流I 波形,如【P213图22-8】;则:;8.外特性:实验测得各种负载下的外特性如【P214图22-10】:令电机工作在、点,然后减少发电机的负载,可见:随着负载电流的减少,纯阻负载端电压上升;感性负载上升得更多;容性负载则下降;当减为零时,。
定义同步发电机的电压调整率:9.调整特性:调整特性是不变、的曲线;由外特性可知:当负载为纯阻或感性时,随着增大是要下降的,且感性比纯阻负载下降更多;现随着增大要保持不变,则只好加大励磁电流,且感性比纯阻负载加大更多;同理,容性负载随着增大是要上升的,现随着增大要保持不变,则只好减小励磁电流;如【P214图22-12】。
10.效率特性据同步发电机功率平衡方程:;其中:总损耗效率第二十三章(一)同步发电机投入电网并联运行1.并联条件为了避免投入电网时产生冲击电流以及产生冲击转矩,并联时应使【P217图23-1】中开关Q两端的电压差为零,即发电机与电网的瞬时值必须一直保持相等;因此并联条件:发电机与电网相序、电压波形、频率一致;与大小相等、相位相同;2.并联方法:发电机投入并联所进行的调节和操作过程,称为整步过程由于电压波形设计时已保证,电机转向和相序已标明;故整步过程只需实现与大小、相位相同、频率相等;①准确整步法:把发电机调整到完全符合并联条件再投入电网灯光熄灭法【P218图23-3】:合闸条件:三灯全灭;当与大小不等或相位不等时,三灯等亮;当频率不等时,三灯同时出现时亮时暗;灯光旋转法【P219图23-4】:合闸条件:一灯灭、两灯等亮;当与大小不等或相位不等时,三灯均亮但亮度不等;当频率不等时,灯光旋转;②自整步法:操作简单,但有一定冲击电流即加上直流励磁,依靠电磁转矩把转子牵入同步;(二)同步发电机的功角特性1.凸极同步发电机的功角特性忽略,凸极机相量图如【P220图23-6】:其中:其中:其中:、其中:、其中:————凸极同步发电机的功角特性【P220图23-7】其中:——基本电磁功率,随作正弦变化,与励磁电势成正比,当时,达到最大值;——附加电磁功率,随作正弦变化;即使电机没有励磁即,只要凸极效应存在即,就存在,当时,达到最大值;3.隐极同步发电机的功角特性由于隐极机,故附加分量,只有基本分量;∴————隐极同步发电机的功角特性;书上P221例23-1(三)有功功率调节和静态稳定同步发电机投入并联的目的,就是要向电网输出功率,电机并联到(无穷大)电网上运行后,其端电压和频率均与电网一致不能变;1.同步发电机有功功率的调节增加原动机的输入功率P1(如调节汽轮机的汽门或水轮机的水门),可使同步发电机的功率角增大,从而输出的电磁功率增大。
