中国移动光纤到户（FTTH）工程竣工验收规范（修订）陕西移动蓝田分公司工建小组一、验收的基本要求1.1工程初验的要求1.业务放装能力验收，即刚性验收部分，包括分光器业务贯穿测试验收、设备覆盖地址现场验收和传输性能测试验收。

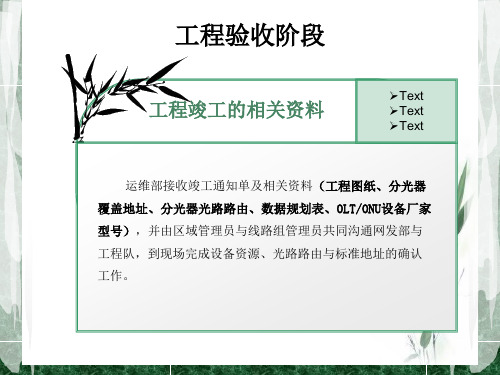

通过验收后，维护部门方可进行地址信息转制和系统导入，满足前端业务放装需求。

发现不符合本规范和工程设计要求的项目，应查明原因，分清责任，由责任单位限期整改，整改期限为一个工作日。

2.现场施工工艺验收，包括图纸和现场实物的一致性核对验收，发现不符合本规范和工程设计要求的项目，由责任单位限期整改，整改期限为二个工作日。

3.资源系统验收主要包括系统录入数据和图纸的核对验收，发现不符合本规范和工程设计要求的项目，由责任单位限期整改，整改期限为二个工作日。

4.施工单位保障PON网络链路的贯通性；1、光缆全程衰耗=主干损耗+园区损耗+入户损耗，2、根据不同施工情况严格按照要求控制损耗，5.施工单位在验收前应自检；1.2.工程初验的人员组成工程初验由建设单位组织，相关维护部门、监理、施工单位参加。

二、初验2.1.业务放装能力验收2.1.1.分光器业务贯穿测试2.测试前应具备的条件1)工程环节①分光器已按照工程设计、施工相关规范完成建设②分光器至OLTPON口的上行光路已完成跳纤；③已在分光器正面显著位置处张贴分光器编码标签；④分光器末梢的光路衰耗值应在-25dbm以内；2.1.2.设备覆盖地址按规范录入系统设备覆盖地址2.1.3.传输性能测试1.根据不同接入场景计算出额定光衰值，实测数值应小于或等于额定值。

测试时将光分路器从光线路中断开，分段对光缆中的光纤逐根进行测试。

测试内容应包括1310nm、1550nm波长的光衰减和每段光链路的长度，并记录测试数据。

测试时应注意方向性，即上行方向采用1310nm测试，下行方向采用1550nm进行测试。

当入户光缆用户侧未成端时，必须采用红光源对入户光缆段进行通光测试，以保证两端纤芯一一对应和畅通。

工程施工及验收规范1 机房环境及设备器材检验1.1 机房环境要求1.1.1 机房建筑应符合工程设计要求，机房墙壁及地面已充分干燥，门窗闭锁应安全可靠，相关建筑工程应已完工并验收合格。

1.1.2 机房建筑的防雷保护接地系统应已竣工并验收合格，接地电阻值符合工程设计的要求。

1.1.3 机房内竖直走线井、楼板孔洞、穿墙孔洞的数量和位置尺寸等应符合工程设计要求。

机房井道、楼板预留孔洞必须用防火材料封堵严实；预留洞孔应配有具备阻燃性的安全盖板。

已用的光缆走线孔洞，应用阻燃材料封堵。

1.1.4机房的净高值应不低于3.2m；机房预留搬运设备的通道宽度应符合工程设计要求，保证设备运输方便。

对于接入机房净高应能容纳设备机架及走线架高度，并能保证良好的走线。

1.1.5 机房预埋地排的规格、数量、位置及尺寸等应符合工程设计要求，并做相应标志。

1.1.6 当机房需要做地槽时，地槽的走向路由、规格应该符合工程设计要求，地槽盖板坚固严密，地槽内不得渗水。

1.2 设备器材检验1.2.1 开工前建设和施工单位的代表应对已送达施工现场的设备和主要器材的规格型号及数量共同进行清点和外观检查，并应符合下列要求：1. 主要设备应全部到齐，规格型号符合工程设计要求，无受潮和破损现象。

2. 主要材料的规格和型号应符合工程设计要求，其数量应能满足连续施工的需要。

3. 核实到货硬件设备和软件的型号、数量与设备清单是否一致，并确认设备清单与合同和设计中的设备清单是否一致，对于缺少的设备或材料，必须要求设备材料供应商予以补齐，检验后应提供完备的检验报告。

1.2.2 工程设计中不得使用不合格的设备和器材。

当器材型号不符合原工程设计要求而需做较大改变时，必须征得设计和建设单位的同意并办理设计变更手续。

1.2.3 当发现有受潮、受损或变形的设备和器材时应由建设和施工单位的代表共同进行鉴定，并做好记录，如果鉴定后不符合相关标准要求时，应通知供货单位及时解决。

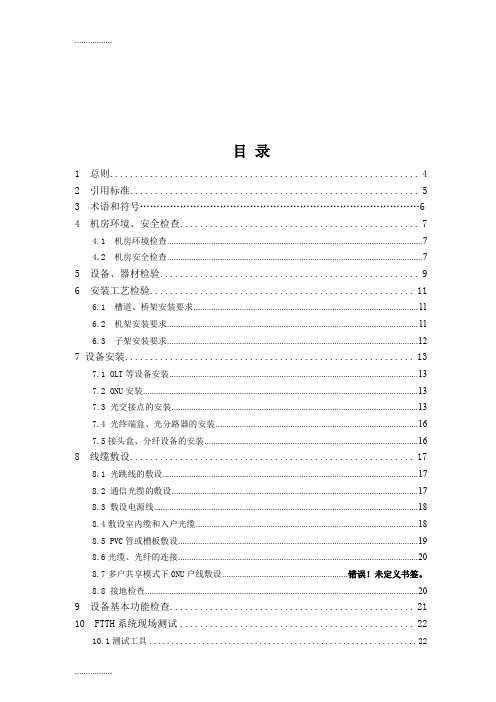

目录1 总则 (4)2 引用标准 (5)3 术语和符号 (6)4 机房环境、安全检查 (7)4.1 机房环境检查 (7)4.2 机房安全检查 (7)5 设备、器材检验 (9)6 安装工艺检验 (11)6.1 槽道、桥架安装要求 (11)6.2 机架安装要求 (11)6.3 子架安装要求 (12)7 设备安装 (13)7.1 OLT等设备安装 (13)7.2 ONU安装 (13)7.3 光交接点的安装 (13)7.4 光终端盒、光分路器的安装 (16)7.5接头盒、分纤设备的安装 (16)8 线缆敷设 (17)8.1 光跳线的敷设 (17)8.2 通信光缆的敷设 (17)8.3 敷设电源线 (18)8.4敷设室内缆和入户光缆 (18)8.5 PVC管或槽板敷设 (19)8.6光缆、光纤的连接 (20)8.7多户共享模式下ONU户线敷设......................................................... 错误！未定义书签。

8.8 接地检查 (20)9 设备基本功能检查 (21)10 FTTH系统现场测试 (22)10.1测试工具 (22)10.2 FTTH系统组成 (22)10.3 FTTH 系统参考模型和测试参考点 (22)10.4 FTTH系统验收测试项目 (23)11 工程验收 (24)11.1工程验收阶段 (24)11.2 随工检查 (24)11.3 初验 (24)11.4 试运行 (26)11.5 终验 (26)附录A 本规定用词说明 (27)附录B 设备测试项目流程 (28)附录C网管测试流程 98附录D ODN测试项目流程 (103)附录E 随工检查及工程验收内容 (107)光纤到户（FTTH）工程施工验收规范（报批稿）前言本规范为中国电信光纤到户（FTTH）工程施工验收规范，主要是在北京、上海、广东和湖北四省市试验的基础上，参考有线接入网设备安装工程设计及验收规范、本地网通信线路工程设计及验收规范和大楼通信综合布线系统等标准，结合光纤到户工程的特殊性而编写。

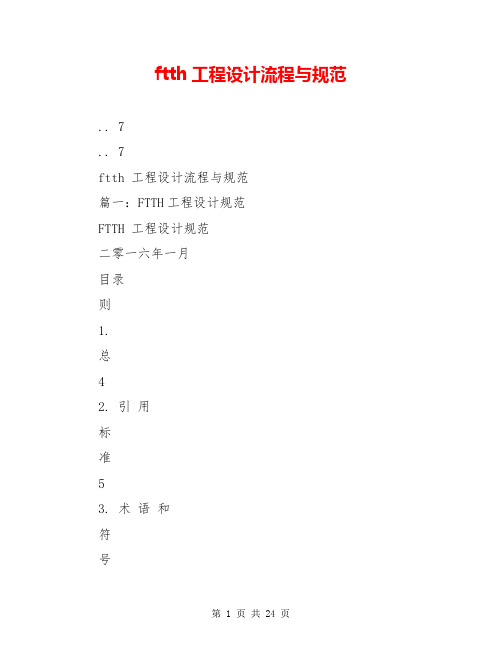

ftth工程设计流程与规范.. 7.. 7ftth 工程设计流程与规范篇一：FTTH工程设计规范FTTH 工程设计规范二零一六年一月目录则1.总42. 引用标准53. 术语和符号4. 缩略语5. FTTH 的系统架构. 9 6. FTTH 的网元设置10 OLT 的设置ONU的设置 (10)7. ONU的设备形态118. ODN 拓扑结构和组网原则1120光分配网 (ODN) 组成和基本功能11ODN 基本结构11ODN 的组网原则139、场景策略分析15新建区域建设模式分析16改造区域建设式分改造区域建设式分析析析2010 、 ODN 设计原则20 OLT 、分光器安装位置、主干光缆以及配光缆设计原则 ...20入户光缆线路设计原则 ..21光分路器 (OBD)配置原则 ..24活动连接器配置原则 ..25跳纤配置原则 ..26光分路器(OBD ) 安装设计 ..26 光通道衰减核才L (26)缆线路测试光27求全程光衰耗要28总则1）为适应通信网发展的需要，加强光纤到楼1）为适应通信网发展的需要，加强光纤到楼FTTH)工程建设管理，提高工程设计质量，制定本规范。

2）本规范作为中国电信基于EPON技术的光纤到户（FTTH）工程设计依据，适用于中国电信光纤到户（FTTH）、光纤到桌面、光纤到办公室（FTTO）等采用PON技术的光缆线路的新建、扩建、改建工程）3）采用其他技术实现FTTH,可参照本规范执行。

4）本规范规定了基于 EPON技术FTTH系统的结构、设备形态、ONU设置、ODN的设计以及对入户光缆设计原则等提出了要求和建议。

5）对于EPOf设备的FTTH系统的网络连接、带宽分配、传输距离、PON系统保护、网管设计、网络资源配置等可参照《中国电信FTTB工程设计规范》6）本规范涉及的无源光网络系统及各项参数适合于符合标准的EPON系统。

7）工程中应选用取得信息产业部入网证的产品。

8）为了充分发挥无源光网络（ PON的效益，便于日常维护，在网络建设的同时应建立相应的维护管理系统。

DGJ 江苏省工程建设标准J11809—2011 DGJ32/J 118—2011住宅小区光纤到户通信配套设施建设标准Construction standard of communicationancillaryfacilities of fiber to the home in residentialdistrict2011-04-13发布2011-06-01实施江苏省住房和城乡建设厅审定发布江苏省工程建设标准住宅小区光纤到户通信配套设施建设标准Construction standard of communication ancillary facilities of fiberto the home in residential districtDGJ32/J 118—2011主编单位：江苏省通信管理局通信发展与保障处江苏省邮电规划设计院有限责任公司批准部门：江苏省住房和城乡建设厅施行日期：2011年6月1日凤凰出版传媒集团江苏科学技术出版社2011南京江苏省住房和城乡建设厅公告第117号关于发布江苏省工程建设标准《住宅小区光纤到户通信配套设施建设标准》的公告现批准《住宅小区光纤到户通信配套设施建设标准》为江苏省工程建设强制性标准，编号为DGJ32/J 118—2011，自2011年6月1日起实施。

其中，第3.0.2、5.0.1、6.1.7、6.1.8条为强制性条文，必须严格执行。

该标准由江苏省工程建设标准站组织出版、发行。

江苏省住房和城乡建设厅二○一一年四月十三日前言为了进一步规范江苏省住宅小区通信配套设施的建设，适应社会信息化发展需要，提高通信建设水平，加快宽带网络建设，推进城镇光纤到户，确保用户通信需要得到实现，根据江苏省住房和城乡建设厅《关于印发〈2010年度江苏省规程建设和标准设计编制、修订计划（第二批）〉的通知》（苏建科[2010]495号），依照国家及江苏省相关法规、标准、规范，结合江苏省住宅小区通信配套设施建设实际情况，制定了本标准。

FTTH项目施工和验收规范1.光缆敷设规范一、光缆敷设（一）光缆程式、布放符合设计要求。

（二）光缆路由合理。

（三）光缆布放不交叉、不扭绞、无明显刮痕和损伤、绑扎牢固。

（四）架空光缆与其它线路交越符合隔距要求、挂钩间隔50CM、光缆自然平直、无拉力。

（五）墙壁光缆距地面高度不低于3M。

（六）子管布放不得跨越人（手孔）敷设、子管在管道内不得有接头、伸出长度20-40CM。

（七）人（手）孔内的光缆必须沿孔壁按顺序架设在托板上、不得在人（手）内直穿或交叉，也不得在孔底互相盘绕，孔内预留光缆应固定绑扎清楚。

（八）光缆预留弯曲半径符合要求。

二、光缆接头、成端（一）接头盒安装牢固、不倒挂。

（二）成端光缆金属层及加强芯必须连接到地线排、不得与ODF架及综合箱箱体共同接地、防止强电入侵。

（三）光缆布放排列整齐、光缆端别、纤序接续正确。

（四）接头盒封装符合水密性和所密性要求。

三、光交接箱安装（一）光交接箱型号、规格符合设计要求。

（二）箱体高压防护接地装置，其地线大于等于6MM2。

（三）箱体安装安全、牢固，门锁开启灵活可靠。

四、光分纤箱（一）光交接箱型号、规格符合设计要求。

（二）箱体安装牢固，门锁开启灵活可靠。

（三）箱体安装位置合理、装维方便。

五、分光器（一）分光器安装牢固。

（二）分光器编码粘贴牢固、清晰。

（三）分光器端口序号正确、直出尾纤布放顺直、无明显交叉、打扣，尾纤标识清晰。

六、其它（一）光缆吊牌标识清晰准确、纤芯标识清楚，成端信息标签规范。

（二）施工现场清洁、无杂物。

（三）过墙洞、进线孔封堵。

（四）各项性能指标符合规范要求。

（五）资源录入地址、编码准确，资源完整。

2.通信工程施工作业现场安全管理、项目验收及交付规范要求一、通信工程施工作业现场安全管理要求1、工程严格执行施工安全操作规程及设计文件的要求，按照施工安全操作规程进行施工，确保人员、设备及机具的安全；在施工作业现场设置安全标志或设立醒目围栏和标牌。

2、施工进场后，施工人员应了解和熟悉驻点周围环境，熟悉各分屯点的材料数量和使用情况，做好安全生产宣传工作，确保人身安全、设备安全。
