使用Packet Tracer模拟实现局域网实验之VLAN

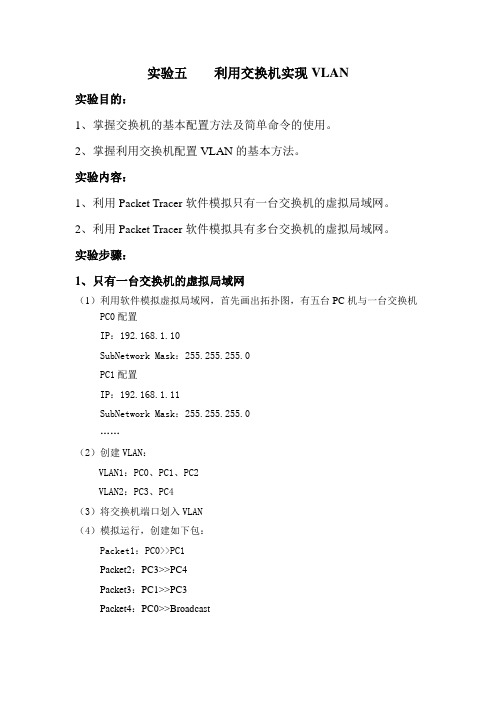

实验五利用交换机实现VLAN实验目的：1、掌握交换机的基本配置方法及简单命令的使用。

2、掌握利用交换机配置VLAN的基本方法。

实验内容：1、利用Packet Tracer软件模拟只有一台交换机的虚拟局域网。

2、利用Packet Tracer软件模拟具有多台交换机的虚拟局域网。

实验步骤：1、只有一台交换机的虚拟局域网（1）利用软件模拟虚拟局域网，首先画出拓扑图，有五台PC机与一台交换机PC0配置IP：192.168.1.10SubNetwork Mask：255.255.255.0PC1配置IP：192.168.1.11SubNetwork Mask：255.255.255.0……（2）创建VLAN：VLAN1：PC0、PC1、PC2VLAN2：PC3、PC4（3）将交换机端口划入VLAN（4）模拟运行，创建如下包：Packet1：PC0>>PC1Packet2：PC3>>PC4Packet3：PC1>>PC3Packet4：PC0>>Broadcast运行并观察Packet的在网络中的传输情况。

（5）Ping测试切换到Realtime Mode，登录到PC，测试网络的连通性。

PC0 ping PC2PC0 ping PC42、具有多台交换机的虚拟局域网（1）利用软件模拟虚拟局域网，首先画出拓扑图，如图PC0配置IP：192.168.1.10SubNetwork Mask：255.255.255.0PC1配置IP：192.168.1.11SubNetwork Mask：255.255.255.0……（2）创建VLAN：将PC０～PC5六台PC划分为两个VLAN：VLAN1，VLAN2 VLAN1：PC0、PC1、PC3、PC4VLAN2：PC2、PC5（a）Switch0的配置创建两个VLAN1VLAN12 VLAN2设置PC0连接端口（0/1）：Access VLAN１设置PC1连接端口（0/2）：Access VLAN１设置PC2连接端口（0/3）：Access VLAN 2设置Switch2连接端口（0/4）：Trunk VLANs[1,2] （b）Switch1的配置创建两个VLAN1VLAN12 VLAN2设置PC3连接端口（0/1）：Access VLAN１设置PC4连接端口（0/2）：Access VLAN１设置PC5连接端口（0/3）：Access VLAN 2设置Switch2连接端口（0/4）：Trunk VLANs[1,2] （c）Switch2的配置设置Switch0连接端口（0/1）：Trunk VLANs[1,2]设置Switch1连接端口（0/2）：Trunk VLANs[1,2] （3）配置干道链路（4）模拟运行切换到Simulation Mode，创建如下包：Packet1：PC0>>PC1Packet2：PC0>>PC2Packet3：PC1>>PC4Packet4：PC2>>PC5Packet5：PC0>>Broadcast运行并观察Packet的在网络中的传输情况。

学号+姓发送至教计算机网络实验内容实验目的1、使用思科模拟器Packet Tracer进行网络拓扑规划2、局域网的构建3、划分虚拟局域网VLAN4、ARP协议分析实验要求:1、使用交换机命令观察交换机MAC自我学习过程2、使用Packet Tracer创建局域网，并进行交换机VLAN划分试验完成后需要将实验结果(各种文件)打包，并将打包文件重新命名为师机。

实验内容1 •划分虚拟局域网VLAN(1) 打开Packet tracer软件，绘制网络拓扑图如下:(2) 设置各PC地址如下：IP地址配置表(3) 使用ping命令，测试各个节点的互通情况。

(4) 点击交换机，进入交换机命令行CLI,首先创建vlan2与vlan3,参考命令如下:Switch>e nableSwitch#c on figure termi nalSwitch(config)#vlan 2Switch(config-vlan)##vlan 3将交换机端口1和2力口入vlan2,将端口3和4加入vlan3。

将端口1加入到vlan2中的参考命令如下：Switch(config)#interface fastEthernet 0/1Switch(config-if)#switchport access vlan 2Switch(con fig-if)#exit端口2、3、4加入vlan的操作与上面代码类似。

(5 )测试各个pc间的互通情况思考题:1X划分vlan后，pel与pc2能否互通，为什么？2、划分vlan后，pel与pc3能否互通，为什么？2. ARP分析(1)使用packet tracer构建网络拓扑图如下:各网络节点IP地址配置见表：(2) 使用arp命令。

Arp -a:显示主机所有的地址缓存条目Arp -d :删除arp地址缓存Arp -a命令示例：点击pt工程中的pcO,进入命令窗口，使用arp命令查看地址缓存情况。

基于Packet Tracer的计算机网络实验设计一、实验目的二、实验准备1. 硬件准备：一台可运行Packet Tracer的计算机2. 软件准备：Packet Tracer软件3. 实验准备：掌握计算机网络的基本理论知识，熟悉Packet Tracer软件的使用方法三、实验内容1. 建立简单的局域网实验目标：通过Packet Tracer软件建立一个简单的局域网实验步骤：1）打开Packet Tracer软件，选择适当数量的交换机和PC设备2）将交换机与PC设备连接，配置IP地址和子网掩码3）进行Ping测试，保证PC设备之间可以相互通信2. 实现跨网段通信实验目标：通过Packet Tracer软件建立两个不同网段的局域网，并实现跨网段通信实验步骤：1）在第一步建立简单的局域网的基础上，再添加一个路由器设备2）配置路由器与两个交换机之间的连接，并进行端口IP地址的配置3）配置路由器的静态路由表，实现两个不同网段的PC设备之间的通信3. 实现DHCP和DNS服务实验目标：通过Packet Tracer软件搭建DHCP和DNS服务，动态分配IP地址和域名解析实验步骤：1）在前两个实验的基础上，添加一个DHCP服务器和一个DNS服务器2）配置DHCP服务器的IP地址池和租约时间，使PC设备可以动态获取IP地址3）配置DNS服务器的主机名和IP地址，进行简单的域名解析测试4. 配置交换机的VLAN实验目标：通过Packet Tracer软件学习如何配置交换机的VLAN实验步骤：1）在前三个实验的基础上，添加一个支持VLAN的交换机2）配置交换机的VLAN，并将PC设备划分到不同的VLAN3）进行不同VLAN之间的通信测试5. 实现远程访问四、实验总结通过以上一系列的计算机网络实验设计，学生可以更加直观地了解计算机网络的基本原理和技术，并通过Packet Tracer软件的实际操作来加深对计算机网络的理解。

图１　跨交换机的ＶＬＡＮ拓扑
置主机的IP地址：设置PC0的IP地址为
PC1的IP地址为192.168.1.21，PC2的IP地
192.168.1.12，PC3的IP地址为192.168.1.22。

用PC0
Ping PC1、PC2、PC3，得到的结果是：连通。

胡柳蓉（1981-），女，湖南湘潭人，本科，讲师。

研究方向：计算机网络。

由此可见，交换机在默认情况下所连的电脑可以互相通信，网络是连通的。

（3）配置交换机Switch0，在交换机Switch0上划分VLAN：VLAN 10和VLAN 20，将fa0/2分配给VLAN ，将fa0/3分配给VLAN 20，将fa0/1设置为TRUNK模式，相关配置如下[5-6]：
再用PC0去Ping PC2，可以发现PC0和PC2虽然在不同交换机上，但是显示结果是连通，因为它们都属于VLAN ，在同一个VLAN上，可以连通。

同样用PC1去Ping PC3，可以发现网络连通。

这里要向学生提示的就是Switch0和Switch1之间
线的接口模式注意一定要从Access模式改为Trunk模式，否则如果再新增VLAN需要增加新的接口和连线对应新的VLAN，这会在实际工程中浪费接口，承载所有的VLAN数据，增加工程和成本的难度，将其模式改为Trunk，因此，Trunk 链路已成为通信瓶颈，接口带宽至少为100M或以上，否则。

实验二简单VLAN组网和测试实验一、实验目的：1、熟悉并掌握Cisco Packet Tracer使用；2、掌握基于Cisco Packet Tracer组建VLAN的方法。

二、实验环境：具有Windows 操作系统的计算机、Cisco Packet Tracer5.3。

三、主要实验内容：1、Cisco Packet Tracer的使用；2、用交换机进行简单组网；3、用交换机进行VLAN组网；四、实验步骤：1、按下图2-1用交换机进行简单组网实验，要求四机能互相ping通（提交*.pkt配置文件并截图说明）；（1）PC0与PC1 ping 通（2）PC0与PC2ping 通（3）PC0与PC3ping 通（4）PC1与PC2ping通（5）PC1与PC3ping 通（6）PC2与PC3ping通2、说明连接电缆的类型和配置要点:PC与交换机得连接电缆都是直通线；PC0的网关为192.2.2.201，IP地址为192.1.1.1PC1的网关为192.2.2.201，IP地址为192.1.1.2PC2的网关为192.2.2.201，IP地址为192.1.1.3PC3的网关为192.2.2.201，IP地址为192.1.1.4图2-13、按下图2-2用Cisco Packet Tracker完成VLAN组网实验，要求：PC0与PC1组成VLAN2；PC2与PC3组成VLAN3。

测试结果：（1）PC0与PC1能互相ping通；（2）PC2与PC3能互相ping通；（3）VLAN2（包括PC0与PC1）与VLAN3（包括PC2与PC3）不能互相ping通。

图2-2 4、提交*.pkt配置文件并截图说明（1.）PC0 ping PC1（2.）PC2 ping PC3（3.）PC1 ping PC2（4.）PC0ping PC3五、注意事项对于实验过程的主要步骤和实现细节、要点应作相应的记录并截图说明。

实验报告还应包括配置的命令行（Equivalent IOS Commands）和*.pkt文件。

55随着信息技术的发展和互联网的普及,能够规划、设计、维护和管理网络的技术型人才需求在逐渐增大,为了培养出高质量的网络技术人才,很多高校相继开设了计算机网络、路由与交换技术、网络设备互联等课程,此类课程的共同特点是知识点多且抽象,为了实现理解原理的同时掌握技术的具体应用,必须注重实践教学环节。

传统的网络实验室需要大量的路由器、交换机、服务器的等硬件设备,但由于这些设备价格太高、更新速度较快,通常学校不可能购买太多的套数,使得实验室运转较为困难,很难满足实践教学的需求。

此外,如果学生在没有掌握基本技能的情况下直接在真实设备上做实验,会导致效率低下、实验效果差的结果[1,2]。

基于以上因素,使用模拟器软件进行仿真实验是很多高校的理想选择。

目前,网络模拟器种类繁多,常用的网络模拟器有华为eNSP、H3C H3C Cloud Lab、GNS3和Cisco Packet Tracer。

华为eNSP是一款由华为公司研发的虚拟仿真软件,主要针对路由器、交换机进行软件仿真,支持大型网络模拟,可制作网络拓扑并进行实验,其缺点是:不能查看设备的真实样子,交换机型号较少;H3C H3C Cloud Lab是一款由华三公司研发的网络云平台,模拟真实设备,为用户提供基本的设备信息,缺点是:设备类型提供的太少,只提供了交换机、路由器,主机三种设备,且每种设备只有一个型号,设备启动缓慢;GNS3是一款基于Dynamips的图形化界面的Cisco模拟软件,可以在多平台(包括Windows, Linux, and Mac OS等)上运行,也可以用于虚拟体验Cisco网际操作系统IOS,具有极高的仿真度,功能很强大,缺点是:模拟交换机过程较为复杂,CPU资源占用率较高。

Cisco Packet Tracer是一款由思科公司开发的功能强大的网络仿真程序,对硬件要求极低,支持多平台,最大的优点就是简单易用,允许学生实验与网络行为,为网络课程的初学者提供辅助教学,可以搭建各种网络拓扑,实现基本的网络配置。

packet tracer实验报告Packet Tracer实验报告一、实验目的和背景Packet Tracer是一款由思科公司开发的网络仿真软件，它能够模拟真实网络环境，帮助网络工程师进行网络设计、配置和故障排除等操作。

本实验旨在通过使用Packet Tracer软件，实现一个简单的局域网（LAN）网络的搭建和配置，以加深对网络原理和技术的理解。

二、实验环境和步骤实验环境：使用Packet Tracer软件，模拟一个包含多个交换机和终端设备的局域网网络。

实验步骤：1. 打开Packet Tracer软件，创建一个新的网络拓扑。

2. 在拓扑中添加所需的交换机和终端设备，连接它们以形成一个局域网网络。

3. 配置每个交换机的基本参数，如IP地址、子网掩码等。

4. 配置交换机之间的链路，并进行端口配置，确保链路正常连接。

5. 配置终端设备的IP地址和网关信息，确保终端设备能够与其他设备通信。

6. 进行网络连通性测试，确保网络正常工作。

三、实验结果和分析通过以上步骤，成功搭建了一个简单的局域网网络。

在网络中，每个交换机负责转发数据包，终端设备则作为数据的发送和接收端。

通过配置交换机的端口和终端设备的IP地址，实现了设备之间的通信。

在网络连通性测试中，通过Ping命令可以验证设备之间的连通性。

例如，可以在终端设备A上执行Ping命令，向终端设备B发送数据包，如果能够收到回复，则说明两台设备之间的通信正常。

这样的测试可以帮助我们排除网络故障，并及时调整配置，确保网络的正常运行。

四、实验心得和体会通过这次实验，我深刻理解了局域网网络的搭建和配置过程。

Packet Tracer软件提供了一个虚拟的网络环境，使得我们可以在实验室中进行网络实验，而不需要真实的硬件设备。

这为我们学习和实践网络技术提供了便利。

在实验过程中，我不仅学会了如何搭建和配置一个简单的局域网网络，还了解了交换机的基本功能和工作原理。

交换机作为网络中的核心设备，起到了转发数据包、提供端口连接和管理网络流量的重要作用。

利用packet tracer 完成两台交换机VLAN配置实验一、实验目的练习对交换机vlan的基本操作，学会在CISCO交换机上划分vlan,配置端口TRUNK模式，并初步学习利用多台交换机组网的能力二、实验内容交换机vlan端口的划分和配置交换机端口trunk属性的配置三、实验环境搭建实验环境：Packettracer5.0。

案例为物理系和化学系各有一个VLAN，各自组成局域网，共享使用两台交换机，请配置两个VLAN，分别是VLAN 10和VLAN20,实现物理系内网ping通，化学系内网ping通，物理系vlan10和化学系vlan20隔离，互相不通。

Ip地址均为8位掩码。

1、搭建实验拓扑：搭建完毕，测试6台电脑是否可以互相ping通？记录实验结果。

因为，思科交换机上电开机后，默认所有的以太口处于同一个VLAN 1中，6台电脑具有相同的网段，因此可以互相ping通。

2、具体配置过程：上述模拟实验拓扑环境中可以互相ping通后，继续进行VLAN的配置。

（注意搭建过程中要选择正确的电缆类型，交换机之间应该使用交叉线，交换机与主机之间应该使用直通线）配置SWITCH0Switch0>enableSwitch0#config t /进入特权模式Switch0(config)#vlan 10Switch0(config)#vlan 20 /建立vlanSwitch0(config-vlan)#exitSwitch0(config)#interface FastEthernet0/1Switch0(config-if)#switchport access vlan 10Switch0(config-if)#exit /将端口1加入vlan10中Switch0(config)#interface FastEthernet0/2Switch0(config-if)#switchport access vlan 20Switch0(config-if)#exit以下配置trunk端口：Switch0(config)#interface FastEthernet0/24Switch0(config-if)#switchport mode trunk /设置端口1为trunk模式Switch0(config-if)#switchport trunk allowed vlan add 10Switch0(config-if)#switchport trunk allowed vlan add 20 /将vlan10、vlan20 加入默认规则中Switch0(config-if)#no shut /启用配置信息配置SWITCH 1：Switch>enSwitch#config tswitch1(config)#vlan 10switch1(config-vlan)#exitswitch1(config)#vlan 20switch1(config-vlan)#exitswitch1(config)#interface FastEthernet0/3switch1(config-if)#switchport access vlan 10switch1(config-if)#exitswitch1(config)#interface FastEthernet0/5switch1(config-if)#switchport access vlan 10switch1(config-if)#exitswitch1(config)#interface FastEthernet0/4switch1(config-if)#switchport access vlan 20switch1(config-if)#exitswitch1(config)#interface FastEthernet0/6switch1(config-if)#switchport access vlan 20switch1(config-if)#exit以下配置trunk端口：switch1(config)#interface FastEthernet0/24switch1(config-if)#switchport mode trunkswitch1(config-if)#switchport trunk allowed vlan add 10 switch1(config-if)#switchport trunk allowed vlan add 20 switch1(config-if)#no shutdown3、命令行配置完毕，分别为六台PC机配置IP地址，配置情况为：wuli: 10.1.0.1 /8wuli: 10.1.0.3 /8wuli: 10.1.0.5 /8huaxue: 10.1.0.2 /24huaxue: 10.1.0.4 /24huaxue: 10.1.0.6 /244、实验网络配置完毕后使用PDU命令验证6台主机之间的连通性是否满足要求。

实验二在PACKET TRACER 5.3 中配置VLAN及VTP【实验目的】掌握VLAN及VTP的配置方法【实验环境】安装好PACKET TRACER 5.3 的计算机一台【实验重点及难点】重点学习掌握在PACKET TRACER 5.3配置VLAN及VTP。

【实验内容】按上图拓扑结构完成：VLAN及VTP的配置要求：处于相同VLAN的设备能够互相访问，不同VLAN的访问超时【实验步骤与结果】首先，打开软件。

1.添加本次需要用到的模拟器件添加2台交换机和4台主机添加2台交换机添加4台主机2.用交叉线将2台交换机连线起来，接口任选3.用直通线将PC0，PC1和switch0相连，接口任选同样也用直通线将PC2，PC3和switch1相连接口任选4.左键点击PC0，在对话框中选择IpCongfiguration5.给PC0配置相应的IP地址，掩码和网关同理,依次给PC1,PC2，PC3配置相应的IP地址，掩码和网关这样，主机的IP地址我们就配置好了。

a.点击switch0，进入到配置页面进行初配置，如进入特权模式，全局模式进入到接口Fa0/1接口，将接口模式配置为access进入到接口Fa0/2接口，将接口模式配置为access进入到接口Fa0/5接口，将接口模式配置为trunkb.同理，点击switch1，进入配置页面进行初配置，如进入特权模式，全局模式进入到接口Fa0/1接口，将接口模式配置为access进入到接口Fa0/2接口，将接口模式配置为access进入到接口Fa0/5接口，将接口模式配置为trunk这个网络的基本配置就结束了，下面验证一下几台主机的互通性7.验证几台主机的互通性点击打开PC0，在对话框中选择runPing一下其他3台主机的地址，看收到reply还是请求超时8.关于vlan和vtp的实验由于VTP有3种模式，所以在此再添加1台交换机，switch2用交叉线将switch2和switch0，switch1相连，接口任选点击switch0，ping入到其fa0/10接口，并设置接口模式为trunk。
