传递函数

2-6 传递函数求解控制系统的微分方程，可以得到在确定的初始条件及外作用下系统输出响应的表达式，并可画出时间响应曲线，因而可直观地反映出系统的动态过程。

如果系统的参数发生变化，则微分方程及其解均会随之而变。

为了分析参数的变化对系统输出响应的影响，就需要进行多次重复的计算。

微分方程的阶次愈高，这种计算愈复杂。

因此，仅仅从系统分析的角度来看，就会发现采用微分方程这种数学模型，当系统阶次较高时，是相当不方便的。

以后将会看到，对于系统的综合校正及设计，采用微分方程这一种数学模型将会遇到更大的困难。

目前在经典控制理论中广泛使用的分析设计方法——频率法和根轨迹法，不是直接求解微分方程，而是采用与微分方程有关的另一种数学模型——传递函数，间接地分析系统结构参数对响应的影响。

所以传递函数是一个极其重要的基本概念。

一、传递函数的概念及定义在[例2-7]中，曾建立了RC 网络微分方程，并用拉氏变换法对微分方程进行了求解。

其微分方程（2-44）为)()(t u t u dtdu RC r c c =+ 假定初始值0)0(=c u ，对微分方程进行拉氏变换，则有)()()1(s U s U RCs r c =+网络输出的拉氏变换式为)(11)(s U RCs s U r c += （2-48）这是一个以s 为变量的代数方程，方程右端是两部分的乘积；一部分是)(s U r ，这是外作用（输入量）的拉氏变换式，随)(t u r 的形式而改变；另一部分是11+RCs ，完全由网络的结构参数确定。

将上式（2-48）改写成如下形式 11)()(+=RCs s U s U r c 令11)(+=RCs s G ，则输出的拉氏变换式可写成 )()()(s U s G s U r c =可见，如果)(s U r 给定，则输出)(s U c 的特性完全由)(s G 决定。

)(s G 反映了系统（网络）自身的动态本质。

这很显然，因为)(s G 是由微分方程经拉氏变换得到的，而拉氏变换又是一种线性变换，只是将变量从实数t 域变换（映射）到复数s 域，所得结果不会改变原方程所反映的系统本质，对照)(s G 与原微分方程（2-44）的形式，也可看出二者的联系。

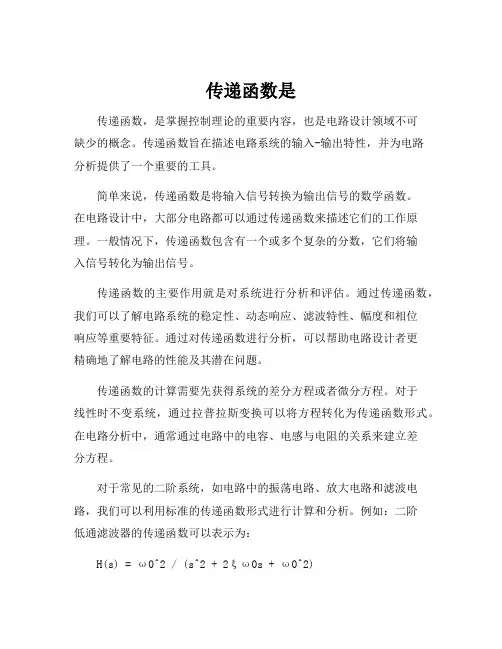

传递函数是传递函数，是掌握控制理论的重要内容，也是电路设计领域不可缺少的概念。

传递函数旨在描述电路系统的输入-输出特性，并为电路分析提供了一个重要的工具。

简单来说，传递函数是将输入信号转换为输出信号的数学函数。

在电路设计中，大部分电路都可以通过传递函数来描述它们的工作原理。

一般情况下，传递函数包含有一个或多个复杂的分数，它们将输入信号转化为输出信号。

传递函数的主要作用就是对系统进行分析和评估。

通过传递函数，我们可以了解电路系统的稳定性、动态响应、滤波特性、幅度和相位响应等重要特征。

通过对传递函数进行分析，可以帮助电路设计者更精确地了解电路的性能及其潜在问题。

传递函数的计算需要先获得系统的差分方程或者微分方程。

对于线性时不变系统，通过拉普拉斯变换可以将方程转化为传递函数形式。

在电路分析中，通常通过电路中的电容、电感与电阻的关系来建立差分方程。

对于常见的二阶系统，如电路中的振荡电路、放大电路和滤波电路，我们可以利用标准的传递函数形式进行计算和分析。

例如：二阶低通滤波器的传递函数可以表示为：H(s) = ω0^2 / (s^2 + 2ξω0s + ω0^2)其中，ω0表示系统的固有频率，ξ表示系统的阻尼比。

通过分析这个传递函数，我们可以了解系统的频率响应、幅频特性以及相位响应。

这为我们的滤波电路和放大电路的设计提供了一些重要的指导。

总的来说，传递函数是电路设计中不可或缺的元素。

通过它们，我们可以更加深入地了解系统的特性，并为实现高性能的电路系统提供帮助。

为此，我们需要对传递函数的概念有清晰的认识，并掌握其计算方法和分析技巧。

这样，我们才能更加精准地设计电路，并将其运用于实践中。

传递函数和频率响应函数的概念1. 传递函数与频率响应函数的定义传递函数和频率响应函数是在控制系统分析中经常被使用的两个重要概念。

传递函数表示了系统的输入和输出之间的关系，通常用于描述线性时不变系统的动态特性。

而频率响应函数则是描述系统对不同频率信号的响应特性，帮助我们分析系统对于输入信号频率的衰减或放大情况。

2. 传递函数的深入理解传递函数通常用 H(s) 或 G(s) 表示，其中 s 是复数变量。

传递函数可以表示为系统的输出与输入的比值，其实际上是系统的冲激响应与冲激输入的拉普拉斯变换。

通过传递函数，我们可以分析系统对于各种输入信号的时域和频域响应，从而更好地理解系统的动态特性。

3. 频率响应函数的广度分析频率响应函数通常可以表示为H(jω)，其中ω 是频率变量。

它可以描述系统对于不同频率输入信号的幅度和相位特性，通过频率响应函数，我们可以清晰地了解系统在不同频率下的放大或者衰减情况，从而更好地设计控制系统并进行频域分析。

4. 传递函数和频率响应函数间的关系传递函数和频率响应函数之间存在着密切的关系。

事实上，频率响应函数可以通过传递函数来得到，通过传递函数的极点和零点，我们可以清晰地了解系统对于不同频率信号的响应情况，从而利用频率响应函数来优化系统的控制性能。

5. 个人观点和理解对于传递函数和频率响应函数的理解，我认为它们是控制系统分析和设计中非常重要的概念。

通过对传递函数和频率响应函数的深入理解，我们可以更好地了解系统的动态特性，在控制系统设计中更加灵活地选择合适的控制策略。

频率响应函数还可以帮助我们进行系统的稳定性分析和频域设计，对于系统的性能指标如稳定裕度、相位裕度等有着重要的指导意义。

总结回顾传递函数和频率响应函数作为控制系统分析中的重要概念，对于系统的动态特性和频域特性有着深刻的影响。

通过对传递函数和频率响应函数的分析，我们可以更好地理解系统的动态响应和频率特性，从而更好地设计和优化控制系统。

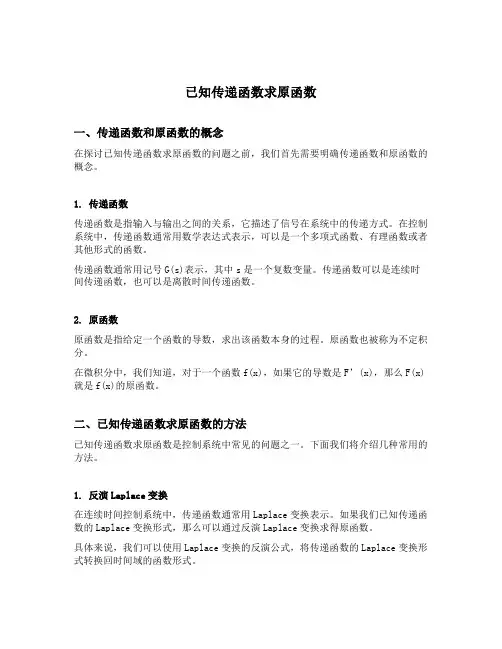

已知传递函数求原函数一、传递函数和原函数的概念在探讨已知传递函数求原函数的问题之前，我们首先需要明确传递函数和原函数的概念。

1. 传递函数传递函数是指输入与输出之间的关系，它描述了信号在系统中的传递方式。

在控制系统中，传递函数通常用数学表达式表示，可以是一个多项式函数、有理函数或者其他形式的函数。

传递函数通常用记号G(s)表示，其中s是一个复数变量。

传递函数可以是连续时间传递函数，也可以是离散时间传递函数。

2. 原函数原函数是指给定一个函数的导数，求出该函数本身的过程。

原函数也被称为不定积分。

在微积分中，我们知道，对于一个函数f(x)，如果它的导数是F’(x)，那么F(x)就是f(x)的原函数。

二、已知传递函数求原函数的方法已知传递函数求原函数是控制系统中常见的问题之一。

下面我们将介绍几种常用的方法。

1. 反演Laplace变换在连续时间控制系统中，传递函数通常用Laplace变换表示。

如果我们已知传递函数的Laplace变换形式，那么可以通过反演Laplace变换求得原函数。

具体来说，我们可以使用Laplace变换的反演公式，将传递函数的Laplace变换形式转换回时间域的函数形式。

在离散时间控制系统中，传递函数通常用Z变换表示。

如果我们已知传递函数的Z 变换形式，那么可以通过反演Z变换求得原函数。

类似于Laplace变换，我们可以使用Z变换的反演公式，将传递函数的Z变换形式转换回时间域的函数形式。

3. 傅里叶变换在信号处理中，傅里叶变换是一种常用的工具。

如果我们已知传递函数的傅里叶变换形式，那么可以通过反演傅里叶变换求得原函数。

傅里叶变换的反演公式将传递函数的傅里叶变换形式转换回时间域的函数形式。

4. 差分方程对于离散时间控制系统，我们可以使用差分方程来描述传递函数和原函数之间的关系。

如果我们已知传递函数的差分方程形式，那么可以通过求解差分方程得到原函数。

三、示例为了更好地理解已知传递函数求原函数的方法，我们来看一个具体的示例。

第六章 传递函数对于线性定常系统，传递函数是常用的一种数学模型，它是在拉氏变换的基础上建立的。

用传递函数描述系统可以免去求解微分方程的麻烦，间接地分析系统结构及参数与系统性能的关系，并且可以根据传递函数在复平面上的形状直接判断系统的动态性能，找出改善系统品质的方法。

因此，传递函数是经典控制理论的基础，是一个极其重要的基本概念。

第一节 传递函数的定义一、传递函数的定义1、定义对于线性定常系统，在零初始条件下，系统输出量的拉氏变换与输入量的拉()()C s R s ==零初始条件输出信号的拉氏变换传递函数输入信号的拉氏变换2、推导设线性定常系统的微分方程的一般形式为1011110111()()()()()()()()n n n n nn m m m m mm d d d a c t a c t a c t a c t dtdtdtd d d b r t b r t b r t b r t dtdtdt------++⋅⋅⋅++=++⋅⋅⋅++◆ 式中c(t)是系统输出量，r(t)是系统输入量，r(t)、c(t)及其各阶导数在t=0时的值均为零，即零初始条件。

◆a ， 1a ，…，na 及b ， 1b ，…，mb 均为系统结构参数所决定的实常数。

对上式中各项分别求拉氏变换，并令C(s)＝L[c(t)]，R(s)=L[r(t)]，可得s 的代数方程为：11011011[]()[]()nn mm n n m m a s a sa s a C sb sb sb s b R s ----++⋅⋅⋅++=++⋅⋅⋅++于是，由定义得到系统的传递函数为：10111011()()()()()m m m m nn n nb s b sb s b C s M s G s R s a s a sa s a N s ----++⋅⋅⋅++===++⋅⋅⋅++其中，1011()m m m m M s b s b s b s b --=++⋅⋅⋅++ 1011()n n n n N s a s a s a s a --=++⋅⋅⋅++ N(s)=0称为系统的特征方程，其根称为系统特征根。

自动控制原理传递函数自动控制原理中，传递函数是一个非常重要的概念。

传递函数可以描述控制系统的输入和输出之间的关系，通过传递函数，我们可以分析系统的动态特性，设计控制器，进行系统仿真和性能评估。

因此，了解和掌握传递函数的概念和应用是非常重要的。

首先，让我们来了解一下传递函数的定义。

传递函数是指控制系统的输出响应与输入信号之间的函数关系，通常用G(s)表示。

其中，s是复变量，表示系统的复频域变量。

传递函数可以是一个分式函数，也可以是一个多项式函数。

通过传递函数，我们可以方便地分析系统的频域特性和时域特性。

接下来，我们来看一下传递函数的应用。

在控制系统设计中，我们经常需要根据系统的要求设计控制器，使得系统的性能指标满足要求。

而传递函数可以帮助我们分析系统的稳定性、超调量、静态误差等性能指标，从而指导我们设计出合适的控制器。

此外，传递函数也可以用于系统的仿真和性能评估，通过对传递函数进行频域分析和时域分析，我们可以了解系统的动态特性，评估系统的性能，找出系统存在的问题并进行改进。

在实际工程中，我们经常会遇到各种各样的控制系统，比如电机控制系统、飞行器控制系统、机器人控制系统等。

而这些控制系统的动态特性往往是非常复杂的，需要通过传递函数进行分析和设计。

因此，掌握传递函数的应用是非常重要的。

最后，让我们来总结一下传递函数的重要性。

传递函数是描述控制系统输入和输出之间关系的重要工具，通过传递函数，我们可以分析系统的动态特性，设计控制器，进行系统仿真和性能评估。

在实际工程中，掌握传递函数的应用是非常重要的，可以帮助我们设计出性能优良的控制系统。

综上所述，传递函数在自动控制原理中具有非常重要的地位和作用。

通过对传递函数的理解和应用，我们可以更好地理解和设计控制系统，提高系统的性能和稳定性。

希望本文能够帮助读者更好地理解传递函数的概念和应用，提高对自动控制原理的理解和应用能力。

自动控制原理传递函数在自动控制系统中，传递函数是一种常用的描述系统动态性能的数学工具。

它反映了系统的输入信号与输出信号之间的关系。

传递函数常用于描述线性、时不变系统，并且在控制系统设计中有着重要的作用。

传递函数可以通过系统的微分方程求得。

对于一个一阶系统，其微分方程一般可以表示为：dy(t)/dt = K*u(t)其中，dy(t)/dt表示系统的输出变量的变化率，K表示系统的增益，u(t)表示系统的输入变量。

通过对上述微分方程进行拉普拉斯变换，可以得到对应的传递函数：Y(s)=K*U(s)/s在上式中，s表示复数变量，Y(s)和U(s)分别表示输出信号和输入信号的拉普拉斯变换。

通过传递函数，我们可以方便地分析系统的动态性能。

传递函数是控制系统设计中的重要工具，它具有以下几个特点：1.表征系统的动态性能：传递函数通过描述输入信号和输出信号之间的关系，反映了系统的动态响应特性。

通过分析传递函数的特性，可以预测系统的稳定性、阻尼性、超调量等重要性能指标。

2.方便进行频域分析：传递函数在频域中有简洁的表达形式，可以方便地进行频域分析。

通过对传递函数进行频率响应分析，可以确定系统的频率特性，为系统的设计和调整提供依据。

3.便于系统设计和优化：传递函数可以直观地表示系统的输入输出关系，便于系统设计和性能调整。

通过对传递函数进行变换和运算，可以方便地进行系统的设计和优化。

可以通过一些常见的传递函数来说明其作用。

以二阶系统为例，其一般传递函数形式为：G(s) = K/(s^2 + 2ξωns + ωn^2)其中，K为系统的增益，ξ为系统的阻尼比，ωn为系统的固有频率。

通过对传递函数的分析，可以得到系统的阶跃响应、频率响应和单位冲激响应等重要特性。

总之，传递函数在自动控制原理中是一种重要的数学工具，通过它可以方便地描述和分析系统的动态特性。

掌握传递函数的分析方法，对于控制系统的设计和优化具有重要的指导意义。

对于自动控制原理的学习和应用，传递函数的掌握是非常重要的一部分。

传递函数的定义,零点,极点,特征方程【引言】在探讨传递函数的定义、零点、极点和特征方程之前，我们首先要了解传递函数的基本概念。

传递函数是描述线性时不变系统输入与输出之间关系的一种数学函数。

它是控制工程中最为常用的理论工具之一，对于分析和设计控制系统具有重要意义。

通过对传递函数的分析，我们可以全面了解系统的动态特性，从而帮助我们实现恰当的控制和优化。

【传递函数的定义】传递函数是描述线性时不变系统输入与输出之间关系的函数。

在控制工程中，一般使用 Laplace 变换来表示传递函数。

传递函数可以用来描述系统对输入信号的响应情况，其数学表达式通常具有分子和分母的形式，形如 H(s)=Y(s)/X(s)，其中 H(s) 为传递函数，Y(s) 为系统的输出信号的 Laplace 变换，X(s) 为系统的输入信号的 Laplace 变换。

通过传递函数，我们可以了解系统对各种输入信号的响应情况，从而为控制系统的设计和分析提供依据。

【零点和极点】传递函数的分子和分母多项式的根分别称为传递函数的零点和极点。

零点和极点决定了传递函数的动态特性，对于系统的稳定性和动态响应具有重要影响。

零点是使传递函数等于零的值，其位置可以直接影响系统的传递特性。

当传递函数的零点位于频域图中的某一点时，系统对该频率的输入信号会受到抑制；当零点位于实轴上时，系统会产生共振现象，从而导致系统的不稳定性。

极点是使传递函数的分母多项式等于零的值，其位置决定了系统的稳定性和动态响应。

当极点全部位于左半平面时，系统为稳定系统；当存在极点位于右半平面时，系统为不稳定系统；若存在虚轴上的极点，则会影响系统的频率响应特性。

【特征方程】特征方程可以由传递函数的分母多项式推导得出，是描述系统的稳定性及动态响应的重要方程之一。

特征方程的根即为传递函数的极点，通过解特征方程可以得到系统的固有频率和阻尼比，从而帮助我们全面了解系统的动态特性。

【个人观点】对于控制工程领域的从业者来说，深入理解传递函数的定义、零点、极点和特征方程对于系统分析和控制设计至关重要。

运算电路传递函数计算公式在电子电路中，运算电路是一种重要的电路元件，它能够对信号进行特定的数学运算，如加法、减法、乘法、除法等。

运算电路的设计和分析是电子工程师和电路设计师的重要工作之一。

在运算电路中，传递函数是一个非常重要的概念，它描述了输入信号和输出信号之间的关系。

本文将介绍运算电路传递函数的计算公式及其应用。

一、运算电路传递函数的定义。

在电子电路中，传递函数是描述电路输入和输出之间关系的重要参数。

对于运算电路而言，传递函数可以描述输入信号和输出信号之间的数学关系，通常用H(s)表示。

传递函数的计算可以通过对电路进行分析和建模来实现。

在运算电路中，传递函数通常是一个复杂的函数，它包含了电路中所有的元件和参数。

传递函数的计算是电路设计和分析的基础，对于理解电路的性能和特性具有重要意义。

二、运算电路传递函数的计算方法。

对于运算电路而言，传递函数的计算通常可以通过以下几种方法来实现：1. 传统分析法，传统分析法是一种基于电路元件参数和电路拓扑结构的传递函数计算方法。

通过对电路进行分析和建模，可以得到电路的传递函数。

这种方法需要对电路的数学模型和分析技术有较深的理解和掌握，通常适用于简单的电路和线性电路。

2. 信号流图法，信号流图法是一种图形化的传递函数计算方法，它将电路中的信号流和传递函数用图形的方式表示出来，通过对图形的分析和计算可以得到电路的传递函数。

这种方法适用于复杂的电路和非线性电路，可以直观地展现电路的传递函数和信号流动情况。

3. 模拟计算法，模拟计算法是一种基于模拟电路仿真和计算机模拟的传递函数计算方法。

通过使用电路仿真软件和计算机模拟技术，可以对电路的传递函数进行计算和分析。

这种方法适用于复杂的电路和非线性电路，可以通过计算机模拟的方式得到电路的传递函数。

以上三种方法是常用的运算电路传递函数计算方法，它们各有优缺点，可以根据具体的电路和应用需求选择合适的方法进行传递函数计算。

三、运算电路传递函数的计算公式。

传递函数传递率传递函数是一种数学概念，用于描述输入和输出之间的关系。

在工程和科学领域中，传递函数被广泛应用于系统建模和控制设计。

它能够帮助我们了解系统的特性和行为，并提供一种分析和设计系统的方法。

在控制系统中，传递函数通常用于描述输入信号和输出信号之间的关系。

它将输入信号转换为输出信号的方式取决于系统的特性和参数。

传递函数可以是线性或非线性的，它们可以是时变或时不变的，具体取决于系统的性质。

传递函数可以通过多种方式表示，其中一种常见的表示形式是使用拉普拉斯变换。

通过应用拉普拉斯变换，我们可以将微分方程转化为代数方程，从而更容易分析系统的特性。

传递函数通常表示为H(s)，其中s是复变量。

通过传递函数，我们可以分析系统的稳定性、频率响应和时域响应。

稳定性是指系统在输入变化时是否能保持稳定的性质，它可以通过传递函数的极点来判断。

频率响应描述了系统对不同频率输入信号的响应情况，它可以通过传递函数的幅频特性和相频特性来表示。

时域响应描述了系统对时间变化的输入信号的响应情况，它可以通过传递函数的阶跃响应、脉冲响应和频率响应来表示。

传递函数的传递率是指系统对输入信号的放大或衰减程度。

传递率可以通过传递函数的幅频特性来表示，它描述了系统对不同频率输入信号的放大或衰减程度。

传递率可以是常数，也可以是频率的函数，具体取决于系统的特性和参数。

传递函数的传递率在系统分析和设计中起着重要的作用。

通过分析传递函数的传递率，我们可以了解系统对不同频率输入信号的响应情况，并根据需要进行调整和优化。

在控制系统设计中，传递率的稳定性和性能是重要考虑因素，我们需要确保系统的传递率在所需范围内，并满足设计要求。

传递函数的传递率是描述系统对输入信号的放大或衰减程度的重要概念。

通过分析传递函数的传递率，我们可以了解系统的特性和行为，并进行系统的分析和设计。

在工程和科学领域中，传递函数的传递率被广泛应用于系统建模和控制设计，它帮助我们理解和优化系统的性能。
