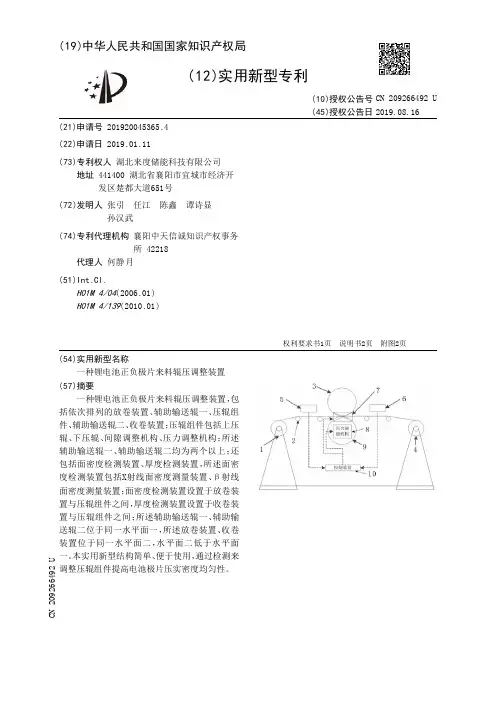

【CN209623629U】一种锂离子电池辊压极片厚度测量调整装置【专利】

一种锂电池极片辊压拉伸装置的制作方法导言:锂电池作为一种高能量密度的二次电池，广泛应用于移动设备、电动车辆等领域。

而其中的正极和负极则是锂电池的重要组成部分，它们的制备质量直接影响了电池的性能和循环寿命。

针对锂电池极片的制备过程，通过使用一种辊压拉伸装置，可以提高极片的一致性和性能稳定性。

在本文中，将介绍一种制作这种装置的方法。

第一部分:设计和制造装置的必备材料在制作锂电池极片辊压拉伸装置之前，我们需要准备一些必要的材料。

这些材料包括：1.高强度的不锈钢材料:用于制作主体框架和滚轮部件。

2.导电材料:用于制作电极接触部分，如导电滚轮等。

3.电动驱动装置:用于提供辊压和拉伸的动力源。

4.控制系统:用于控制辊压和拉伸的力度和速度，并监测相关参数。

第二部分:制作装置的步骤1.确定装置的尺寸和参数:根据需要制备的锂电池极片的尺寸和参数，确定装置的尺寸和参数。

这包括装置的宽度、长度、辊压和拉伸的力度等。

2.制作主体框架:使用高强度不锈钢材料制作装置的主体框架。

主体框架需要具备足够的稳定性和刚度，以承受辊压和拉伸的力度。

3.制作滚轮部件:利用不锈钢材料制作滚轮部件。

滚轮的直径和间距应根据极片的尺寸和参数进行合理设计。

其中，导电滚轮的制作需要使用导电材料，以确保与极片的良好接触。

4.安装电动驱动装置:将选用的电动驱动装置根据设计固定在主体框架上，并将其与滚轮部件连接。

确保电动驱动装置的稳定性和正常运行。

5.安装控制系统:将控制系统安装在主体框架上，并与电动驱动装置相连接。

通过控制系统，可以调节辊压和拉伸的力度和速度，并实时监测相关参数，确保制备过程的精确性和可重复性。

6.调试和测试:在使用装置之前，对其进行调试和测试。

通过模拟锂电池极片的制备过程，检查辊压和拉伸的效果以及相关参数的准确性。

必要时，对装置进行调整和改进，以提高其性能和稳定性。

第三部分:总结和展望通过以上步骤，可以制作一种简单有效的锂电池极片辊压拉伸装置。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910926558.5(22)申请日 2019.09.27(71)申请人 东莞汇洋动力科技有限公司地址 523000 广东省东莞市厚街镇湖景大道10号202室(72)发明人 肖凯　王易玮　许瑞　胡坤　(74)专利代理机构 天津市北洋有限责任专利代理事务所 12201代理人 潘俊达　王滔(51)Int.Cl.H01M 4/04(2006.01)H01M 4/139(2010.01)(54)发明名称一种电池极片辊压装置及方法(57)摘要本发明属于锂离子电池技术领域，尤其涉及一种电池极片辊压装置，包括依次传动连接的放卷组件、分切组件、辊压组件、过辊组件和收卷组件，分切组件包括分切刀轴和设置在分切刀轴上的若干分切刀，辊压组件包括上压辊和设置于上压辊下方的下压辊。

本发明还涉及一种电池极片辊压方法，用斑马涂布的方式将浆料涂覆在箔材表面并烘干，得到具有若干条敷料区的单张箔材；将单张箔材分切，得到若干个单条箔材；辊压单条箔材，得到辊压后的单条箔材；对辊压后的单条箔材收卷，辊压完成。

本发明提供的辊压方法，使极片在辊压前释放应力，从而解决了使用斑马涂布后箔材的打皱和断带问题，在提高了生产效率同时降低了返工材料成本。

权利要求书1页 说明书4页 附图2页CN 110676426 A 2020.01.10C N 110676426A1.一种电池极片辊压装置，其特征在于，包括依次传动连接的放卷组件、分切组件、辊压组件、过辊组件和收卷组件，所述分切组件包括分切刀轴和设置在所述分切刀轴上的若干分切刀，所述辊压组件包括上压辊和设置于所述上压辊下方的下压辊。

2.根据权利要求1所述的电池极片辊压装置，其特征在于，所述放卷组件包括依次设置的放卷辊和放卷调节辊。

3.根据权利要求1所述的电池极片辊压装置，其特征在于，所述分切刀为圆盘分切刀，所述圆盘分切刀包括上圆盘分切刀和设置于所述上盘圆分切刀下方的下圆盘分切刀。

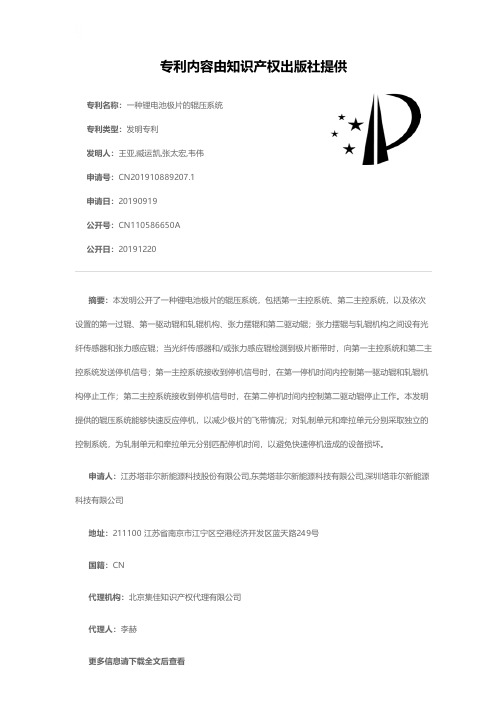

专利名称：一种锂电池极片的辊压系统专利类型：发明专利
发明人：王亚,臧运凯,张太宏,韦伟
申请号：CN201910889207.1
申请日：20190919
公开号：CN110586650A
公开日：
20191220
专利内容由知识产权出版社提供
摘要：本发明公开了一种锂电池极片的辊压系统，包括第一主控系统、第二主控系统，以及依次设置的第一过辊、第一驱动辊和轧辊机构、张力摆辊和第二驱动辊；张力摆辊与轧辊机构之间设有光纤传感器和张力感应辊；当光纤传感器和/或张力感应辊检测到极片断带时，向第一主控系统和第二主控系统发送停机信号；第一主控系统接收到停机信号时，在第一停机时间内控制第一驱动辊和轧辊机构停止工作；第二主控系统接收到停机信号时，在第二停机时间内控制第二驱动辊停止工作。

本发明提供的辊压系统能够快速反应停机，以减少极片的飞带情况；对轧制单元和牵拉单元分别采取独立的控制系统，为轧制单元和牵拉单元分别匹配停机时间，以避免快速停机造成的设备损坏。

申请人：江苏塔菲尔新能源科技股份有限公司,东莞塔菲尔新能源科技有限公司,深圳塔菲尔新能源科技有限公司
地址：211100 江苏省南京市江宁区空港经济开发区蓝天路249号
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：李赫
更多信息请下载全文后查看。

专利名称：一种锂离子电池极片的辊压设备专利类型：实用新型专利
发明人：李涛,张紫方,陶晶
申请号：CN201921468304.5
申请日：20190903
公开号：CN210403899U
公开日：
20200424
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种锂离子电池极片的辊压设备，包括机架，机架的表面对称转动安装有滚轮，滚轮的表面连接有第一输送带，机架的上端对称焊接有安装板，安装板之间转动安装有压辊，压辊的表面连接有第二输送带，安装板之间焊接有支撑板，支撑板的上端抵接有第一输送带，定位板的之间焊接有限位板，限位板的下端抵接有第二输送带。

该种锂离子电池极片的辊压设备，将电极片放在第一输送带表面，随着第一输送带的转动，电极片会转动到第二输送带的下端，然后带动第二输送带及压辊对第一输送带及第二输送带之间的电极片进行辊压，电极片辊压过后通过第一输送带及第二输送带抵接进行限位，防止电极片辊压后发生褶皱。

申请人：东莞市易赛能新能源科技有限公司
地址：523000 广东省东莞市谢岗镇谢岗银兴路10号1号楼101室
国籍：CN
代理机构：北京棘龙知识产权代理有限公司
代理人：聂颖
更多信息请下载全文后查看。

专利名称：一种锂离子电池极片在线测厚装置专利类型：实用新型专利
发明人：林俊颇,林俊仰,张三胜,张正,祝恒新申请号：CN201721228932.7
申请日：20170924
公开号：CN207263145U
公开日：
20180420
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种锂离子电池极片在线测厚装置，包括张力控制轮、导辊一、导辊二、传感器组件和导辊升降装置，传感器组件包括：电动缸、数字接触式传感器、连接块、不锈钢压片板和气缸，数字接触式传感器通过连接块与水平设置的电动缸连接，工作时电动缸带动数字接触式传感器在极片的上方水平向平移；当气缸工作时，不锈钢压片板下降压住极片，此时高精度数字接触式传感器下压接触极片进行测量；所述的导辊一和导辊二的两端设有导辊升降装置，当调节升降装置可调节导辊一和导辊二的高度位置。

本实用新型极片合格率得到了提升，电池厚度不良的比例下降了5%，提高了公司产品的信誉度。

申请人：中山天贸电池有限公司
地址：528400 广东省中山市坦洲镇新前进村前进一路208号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种锂离子电池厚度测试装置专利类型：实用新型专利
发明人：雷瑶
申请号：CN201922178840.8
申请日：20191209
公开号：CN211401068U
公开日：
20200901
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种锂离子电池厚度测试装置，包括放置组件和外接恒流源、与放置组件相配合对锂离子电池的厚度进行测量的测量组件和若干根导柱，测量组件包括滑动板、滑动测量组件和电阻丝组件，滑动板穿插于导柱上并可在导柱上上下运动，滑动板与放置组件之间相互水平设置，电阻丝组件装设在放置组件上并与外接恒流源电连接，滑动测量组件的一端与滑动板固定连接，另一端与电阻丝组件紧密接触滑动测量组件与电阻丝组件和外接恒流源之间形成电回路。

本实用新型通过在滑动滑块的过程中改变与电阻丝接触的长度，电路中电阻丝的长度与所测锂离子电池的厚度相关，可以测量整个锂离子电池的厚度，且测量数据精确，操作简单。

申请人：广东维都利新能源有限公司
地址：523000 广东省东莞市望牛墩镇汇源路13、15号中韩桥工业园四区1、2幢
国籍：CN
代理机构：广州市华学知识产权代理有限公司
代理人：李盛洪
更多信息请下载全文后查看。

专利名称：一种锂离子电池极片的检测装置专利类型：实用新型专利
发明人：刘文华,王威,李载波,杨山,邓玉强申请号：CN201821908061.8
申请日：20181120
公开号：CN209055074U
公开日：
20190702
专利内容由知识产权出版社提供
摘要：本实用新型属于锂离子电池技术领域，尤其涉及一种锂离子电池极片的检测装置；检测装置包括固定机架以及设置在所述固定机架上的辊轴结构、压紧结构和光纤感应器；所述辊轴结构用于传送极片，所述压紧结构用于压紧所述辊轴结构上的极片，所述光纤感应器用于检测所述辊轴结构上极片的参数。

相对于现有技术，本实用新型通过设置光纤感应器，能有效的检测极片加工时极片的涂布长度和留白长度等极片参数。

且通过在检测装置上设置压紧结构，能使光纤感应器与被检测极片的距离保持不变，提高了光纤感应器的准确性。

申请人：惠州锂威新能源科技有限公司
地址：516100 广东省惠州市博罗县园洲镇东坡大道欣旺达产业园4、5、6号厂房
国籍：CN
代理机构：天津市北洋有限责任专利代理事务所
代理人：潘俊达
更多信息请下载全文后查看。

专利名称：一种锂离子电池厚度检测装置专利类型：实用新型专利
发明人：周朕良,刘亚明,黄磊,张妍,杨继荣申请号：CN201420265617.1
申请日：20140522
公开号：CN203824480U
公开日：
20140910
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种锂离子电池厚度检测装置，属于锂离子电池制造领域。

它包括底座、承接板、固定板、活动板、限厚锟；所述的承接板的一端与所述的底座一端相连使所述的承接板倾斜固定在所述的底座上；所述的活动板与所述的固定板平行间隔设置在承接板上，所述的固定板和所述的活动板上有相对的缺口，所述的限厚辊嵌入固定板和活动板上相对的缺口内，本实用新型可以通过调节限位螺栓来调整活动板，以标准量块为依据进一步调整活动板与承接板之间的距离，以适应对不同规格的电池厚度进行检测，通用性强，适用于不同厚度和宽度的方形铝壳、聚合物电池；结构简单，可以降低生产成本；检测准确，能提高电池厚度检测的准确性和效率。

申请人：山东齐星新能源科技有限责任公司
地址：256200 山东省滨州市邹平县城东经济开发区会仙二路967号
国籍：CN
代理机构：济南金迪知识产权代理有限公司
代理人：张宏松
更多信息请下载全文后查看。

专利名称：一种电池极片辊压装置及辊压方法专利类型：发明专利
发明人：荆孟娜,张传明,杨思文,厉运杰
申请号：CN201610287714.4
申请日：20160504
公开号：CN105789551A
公开日：
20160720
专利内容由知识产权出版社提供
摘要：本发明涉及一种电池极片辊压装置及辊压方法。

电池极片辊压装置包括上辊轮和位于上辊轮下方的下辊轮，下辊轮左侧和右侧分别设有进料传送带和出料传送带；进料传送带和出料传送带上均设有托盘。

本发明的目的在于提供一种电池极片辊压装置及辊压方法，该电池极片辊压装置可以对分切后的电池极片进行连续辊压；该电池极片的辊压方法对电池极片先分切再进行辊压，使得分切后的极片在辊压时受力均匀，防止极片褶皱和断裂，提高了电池极片的辊压效率。

申请人：合肥国轩高科动力能源有限公司
地址：230011 安徽省合肥市新站区岱河路599号
国籍：CN
代理机构：合肥天明专利事务所
更多信息请下载全文后查看。
