2配网自动化终端DTU安装调试步骤PPT课件
- 格式：ppt
- 大小：10.50 MB
- 文档页数：71
下载文档原格式
合集下载
配网自动化终端功能及应用(PPT50页)
配网自动化的实践意义
提高供电可靠性 改善电能质量 节能降损，优化运行，提高系统经济运
行水平 提高配网现代化管理水平 提高服务水平，改善用户形象合理规划，
科学决策
配电自动化系统的体系结构
三层结构模式 主站层 ——子站层—— 终端层 这种模式适用于配电网络较大，信息相对集中的
FTU 是装设在馈线开关旁的开关监控装 置。这些馈线开关指的是户外的柱上开 关，例如10kV线路上的断路器、负荷开 关、分段开关等。一般来说，1台FTU要 求能监控1台柱上开关，主要原因是柱上 开关大多分散安装，若遇同杆架设情况， 这时可以1台FTU监控两台柱上开关。
开闭所终端设备（DTU）
DTU一般安装在常规的开闭所（站）、 户外小型开闭所、环网柜、小型变电站、 箱式变电站等处，完成对开关设备的位 置信号、电压、电流、有功功率、无功 功率、功率因数、电能量等数据的采集 与计算，对开关进行分合闸操作，实现 对馈线开关的故障识别、隔离和对非故 障区间的恢复供电。部分DTU还具备保 护和备用电源自动投入的功能。
抗干扰能力 装置能承受GB/T14598.13－1998规定的严酷等级为Ⅲ级的振荡波干扰试验； 装置能承受GB/T14598.14－1998规定的严酷等级为IV级的静电放电干扰试验； 装置能承受GB/T14598.9－2002规定的严酷等级为Ⅲ级的射频电磁场辐射干扰试验； 装置能承受GB/ T14598.10－1996规定的严酷等级为IV级的电快速瞬变脉冲群干扰试验； 装置能承受GB/T17626.5－1999规定的严酷等级为IV级的浪涌干扰试验； 装置能承受GB/T17626.6－1998规定的严酷等级为Ⅲ级的射频传导干扰试验； 装置能承受IEC 60255-22-7:2003规定的严酷等级为A级的工频干扰试验； 装置能承受GB/T17626.8－1998规定的严酷等级为Ⅴ级的工频磁场干扰试验； 装置能承受GB/T17626.9－1998规定的严酷等级为Ⅳ级的脉冲磁场干扰试验； 装置能承受GB/T17626.10－1998规定的严酷等级为Ⅳ级的阻尼振荡磁场干扰试验； 装置能满足GB/T14598.16－2002规定的传导发射限值要求； 装置能满足GB/T14598.16－2002规定的辐射发射限值要求。
配网自动化终端功能及应用PPT课件演示
抗干扰的能力
绝缘性能 绝缘电阻:装置所有电路与外壳之间绝缘电阻在标准实验条件下，不小于100MΩ。 介质强度:装置所有电路与外壳的介质强度能耐受交流50Hz，电压2kV（有效值），历时1min 试验，而无绝缘击穿或闪络现象。当复查介质强度时，试验电压值为规定值的75%。
冲击电压 装置的导电部分对外露的非导电金属部分及外壳之间，在规定的试验大气条件下，能耐受幅值 为5kV的标准雷电波短时冲击检验。
户外小型开闭所、环网柜、小型变电站、 DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、
电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和 对非故障区间的恢复供电。
四个应用系统
EMS DMS 广域测量系统 公共信息平台
主站系统（组件）
光纤自愈环、光纤以太网、无源光网络
供电中断是指在一段时间内，系统的一相或多相电压低于倍标称值。
配电自动化系统的体系结构
在下行方向，拥有共享媒质的连接性，而在上行方向其行为特性就如同点到点网络。
状态量输入：单板20个无源接点，可扩展
以太网接口
串口通讯接 口
RS232/RS485
信号指示、 电源、RUN指
示
FTU站地址和 波特率设置
开出接口
VxWorks操作系统
VxWorks操作系统是美国WindRiver公司于1983年设 计开发的一种嵌入式实时操作系统（RTOS），是嵌入 式开发环境的关键组成部分。良好的持续发展能力、 高性能的内核以及友好的用户开发环境，在嵌入式实 时操作系统领域占据一席之地。它以其良好的可靠性 和卓越的实时性被广泛地应用在通信、军事、航空、 航天等高精尖技术及实时性要求极高的领域中，如卫 星通讯、军事演习、弹道制导、飞机导航等。在美国 的 F-16、FA-18 战斗机、B-2 隐形轰炸机和爱国者导 弹上，甚至连1997年4月在火星表面登陆的火星探测器 上也使用到了VxWorks。
配电自动化终端(DTU)单体调试
10
谢谢
11
7
05
遥控调试
正确投退压板、远方就地把手，利用笔记本电脑模拟主站进行遥控试验作 ，并在调试登记表记录结果。 。
8
06
遥信调试
正确核对遥信点表准确性，利用笔记本电脑模拟主站核对遥信点表与终端 遥信的正确性。
9
06
工作结束
1、清理工作现场，恢复设备状态； 2、记录本次工作项目、发现问题、试验结论和存在问题等，各试验数据、 信号应与实际一致.
工作票
个人安全防护用品
继保仪
安全工器具
3
02
设备检查
1、查看三遥终端的型号及是否正常运行； 2、对三遥终端的外观及相关的标识等进行检查，接地线要连 接。
4
03
电压调试
1、正确接好继保仪及DTU两端电压测试线。 2、根据给定的电压值，用继电保护测试仪对终端进行加压，并在调试登记 表记录笔记本显示结果。（Ua，Ub，Uc均为57.7V，角度为0，-120,120 ） 3、用笔记本查看遥测电压值
5
04
电流调试
1、正确接好继保仪及DTU两端电流测试线； 2、根据给定的电流值，用继电保护测试仪对终端进行加电流，并在调试登 记表记录笔记本显示结果。（Ia=1A，Ib=2A，Ic=3A，角度为0，-120,120 ）； 3、用笔记本查看遥测电流值；
6
04
电流调试
4、将过流阈值设置为5A，用继电保护测试仪加5.1A电流，查看是否有过 流遥信动作，并在调试登记表记录结果。
配电自动化终端 （DTU）单体调试
1
C目 录 ONTENTS
1 调试前准备
流
程
2 设备检查
3
展
配电自动化终端DTU
目录一、简介 (3)1.1功能说明 (3)1.2型号及含义 (3)一、使用条件 (3)二、配电终端总装 (4)三、主控单元功能板 (5)4.1主控单元外形尺寸 (5)4.2主控单元组成 (5)4.2.1 主控板（MCU） (6)4.2.2 遥测板（YC，交流直流采样） (8)4.2.3 遥信板（YX，开入) (12)4.2.4 遥控板（YK，开出) (14)4.2.5 电源板(PWR) (16)四、终端外形尺寸图 (19)五、搬运及安装 (20)6.1运输及装卸 (20)6.2安装方案 (20)六、现场配线 (22)7.1交流电源配线 (24)7.2通信接口配线 (25)7.3遥信回路配线 (26)7.4遥测回路配线 (27)7.5遥控回路配线 (30)七、现场操作 (31)8.1空气开关操作 (31)8.2远方/闭锁旋钮操作 (32)8.4合分闸出口操作面 (33)8.5电池的更换 (34)八、调试维护 (35)9.1注意事项 (35)9.2调试设备 (35)9.3终端与开关柜联调 (35)9.3.1通电前后检查 (35)9.3.2参数设置 (35)9.3.3 DTU三遥功能调试 (38)9.4终端与主站联调 (40)9.4.1确认配电终端相关通信参数设置 (40)9.4.2主站联调 (40)九、投运说明及注意事项 (41)11.1投运前配电终端的设置、检查 (41)11.2配电终端的运行 (41)11.2.1配电终端正常运行信号 (41)11.2.2配电终端故障 (41)11.3配电终端的退出 (41)十、测试软件操作说明 (41)一、简介1.1功能说明DAF-830配电自动化远方终端（以下简称配电终端）是基于DAF-830配电自动化远方终端技术基础上研发出的全新一代配电终端。
继承了原有DAF-800终端的技术特点并增加了灵活组态配置功能、WEB发布功能、独立保护插件功能，是集成DTU、线路保护及通信设备管理于一体的新型配电网自动化终端。
2024年度配电网自动化管理系统ppt课件
16
实现方法：软件编程和硬件配置
软件编程
采用高级编程语言和算法，开发 配电网自动化管理软件系统，实 现对配电网的实时监测、数据分
析和远程控制等功能。
硬件配置
根据配电网的规模和需求，配置 相应的硬件设备，如传感器、控 制器、通信设备等，构建完善的
配电网自动化系统。
集成与调试
将软件系统和硬件设备进行集成 和调试，确保系统的稳定性和可 靠性，满足配电网自动化管理的
2024/3/24
11
数据采集方法及技术手段
基于智能电表的数据采集
基于移动终端的数据采集
通过智能电表实现用户用电信息的实 时采集，包括电压、电流、有功功率 、无功功率等参数。
通过手持设备或无人机等移动终端， 对配电网现场进行巡视和数据采集。
基于传感器的数据采集
利用各类传感器对配电网设备状态、 环境参数等进行实时监测和数据采集 。
5
应用领域及意义
2024/3/24
应用领域
配电网自动化管理系统广泛应用于城市配电网、农村电网、工业园区电网等领域 。随着新能源的大规模接入和电动汽车的普及，该系统在新能源并网和电动汽车 充电设施管理方面的应用也越来越广泛。
意义
该系统可以提高配电网的供电可靠性和运行效率，降低线损和运维成本，提高电 力企业的经济效益和社会效益。同时，该系统还可以促进新能源的消纳和电动汽 车的普及，推动能源转型和绿色发展。
操作流程
通过建立完善的预警机制操作流程， 包括数据采集、处理、分析、预警发 布等环节，确保预警信息的及时传递 和有效处理。
21
提高故障诊断准确性和时效性措施
数据质量提升
加强对监测数据的预处理和清洗，去 除噪声和异常值，提高数据质量和可 用性。
实现方法：软件编程和硬件配置
软件编程
采用高级编程语言和算法，开发 配电网自动化管理软件系统，实 现对配电网的实时监测、数据分
析和远程控制等功能。
硬件配置
根据配电网的规模和需求，配置 相应的硬件设备，如传感器、控 制器、通信设备等，构建完善的
配电网自动化系统。
集成与调试
将软件系统和硬件设备进行集成 和调试，确保系统的稳定性和可 靠性，满足配电网自动化管理的
2024/3/24
11
数据采集方法及技术手段
基于智能电表的数据采集
基于移动终端的数据采集
通过智能电表实现用户用电信息的实 时采集，包括电压、电流、有功功率 、无功功率等参数。
通过手持设备或无人机等移动终端， 对配电网现场进行巡视和数据采集。
基于传感器的数据采集
利用各类传感器对配电网设备状态、 环境参数等进行实时监测和数据采集 。
5
应用领域及意义
2024/3/24
应用领域
配电网自动化管理系统广泛应用于城市配电网、农村电网、工业园区电网等领域 。随着新能源的大规模接入和电动汽车的普及，该系统在新能源并网和电动汽车 充电设施管理方面的应用也越来越广泛。
意义
该系统可以提高配电网的供电可靠性和运行效率，降低线损和运维成本，提高电 力企业的经济效益和社会效益。同时，该系统还可以促进新能源的消纳和电动汽 车的普及，推动能源转型和绿色发展。
操作流程
通过建立完善的预警机制操作流程， 包括数据采集、处理、分析、预警发 布等环节，确保预警信息的及时传递 和有效处理。
21
提高故障诊断准确性和时效性措施
数据质量提升
加强对监测数据的预处理和清洗，去 除噪声和异常值，提高数据质量和可 用性。
《电力系统自动化运维综合实》课件——DTU验收
10
03
检查终端安装
4、检查相关的线缆、设备的标签、挂牌等标识是否齐全完备
11
03
检查终端安装
5、检查进出线孔洞封堵是否严密
12
04
检查调试记录
检查自动化设 备工厂化调试报告。
13
05
终端本体试验
1、检查面板指示灯是否正常 2、核对接入的遥信信号 3、核对每个间隔双重编号 4、就地遥控试验至继电器出 口，检查是否正常 5、试验完毕，切断相关电源
配电自动化终端 （DTU）验收
1
C目 录 ONTENTS
1 自动化终端硬件模块知识学习
流
程
2 验收前准备
3
展
示
检查终端安装
4
细
节
检查调试记录
5
展
示
终端本体试验
6
细
节
工作结束
2
01 自动化终端硬件模块知识学习
自动化终端硬件模块的知识储备是 DTU验收的基础，没有这部分知识， 就无法开展工作
3
01 自动化终端硬件模块知识学习
14
06
工作结束
1、清理工作现场，恢复设备状态； 2、填写现场设备情况采集表、现场验收登记卡。
15
谢谢
16
6
03
检查终端安装
1、检查设备的技术资料是否配备完整（设计说明书、竣工图 等） 2、检查设备的试验调试报告是否齐整完备（一种设备应有一 份相应的调试报告）
7
03
检查终端安装
1、检查自动化终端箱体（屏柜）固定是否可靠
8
03
检查终端安装
2、检查终端内部接线、板卡是否安装牢固
9
配电终端DTU-配电终端FTU
配电终端FTU
适用于需要提高供电可靠性的场景，如数据中心、医院、交 通等关键设施。
03 配电终端DTU-FTU的选型与配置
CHAPTER
选型原则
01
02
03
04
功能匹配
根据实际需求选择具备相应功 能的DTU-FTU，如遥测、遥控、
遥信等。
性能参数
考虑设备的处理速度、存储容 量、通讯接口等参数，以满足 系统实时性和数据量的要求。
确保所有接线正确无误，无短 路或断路现象。
功能调试
根据设备功能需求，逐一测试 设备的功能是否正常。
记录调试结果
在调试过程中，记录调试结果 和遇到的问题，以便后续维护 和故障排查。
常见问题与解决方案
01
02
03
设备无法启动
检查电源是否正常，检查 接线是否牢固，如有异常 及时处理。
功能异常
检查相关硬件和接线是否 正常，重新进行功能调试。
配电终端DTU-FTU
目录
CONTENTS
• 配电终端DTU-FTU概述 • 配电终端DTU与FTU的比较 • 配电终端DTU-FTU的选型与配置 • 配电终端DTU-FTU的安装与调试 • 配电终端DTU-FTU的维护与保养 • 配电终端DTU-FTU的发展趋势与展望
01 配电终端DTU-FTU概述
技术进步
技术进步将推动配电终端DTU-FTU的性能提升和成本下降，进一 步拓展市场应用范围。
谢谢
THANKS
通信故障
检查通信接口和电缆是否 正常，检查通信参数设置 是否正确。
05 配电终端DTU-FTU的维护与保养
CHAPTER
日常维护
每日检查
检查DTU-FTU的外观是否完好， 无破损、变形等现象；检查接线 端子是否紧固，无松动、脱落现
适用于需要提高供电可靠性的场景，如数据中心、医院、交 通等关键设施。
03 配电终端DTU-FTU的选型与配置
CHAPTER
选型原则
01
02
03
04
功能匹配
根据实际需求选择具备相应功 能的DTU-FTU，如遥测、遥控、
遥信等。
性能参数
考虑设备的处理速度、存储容 量、通讯接口等参数，以满足 系统实时性和数据量的要求。
确保所有接线正确无误，无短 路或断路现象。
功能调试
根据设备功能需求，逐一测试 设备的功能是否正常。
记录调试结果
在调试过程中，记录调试结果 和遇到的问题，以便后续维护 和故障排查。
常见问题与解决方案
01
02
03
设备无法启动
检查电源是否正常，检查 接线是否牢固，如有异常 及时处理。
功能异常
检查相关硬件和接线是否 正常，重新进行功能调试。
配电终端DTU-FTU
目录
CONTENTS
• 配电终端DTU-FTU概述 • 配电终端DTU与FTU的比较 • 配电终端DTU-FTU的选型与配置 • 配电终端DTU-FTU的安装与调试 • 配电终端DTU-FTU的维护与保养 • 配电终端DTU-FTU的发展趋势与展望
01 配电终端DTU-FTU概述
技术进步
技术进步将推动配电终端DTU-FTU的性能提升和成本下降，进一 步拓展市场应用范围。
谢谢
THANKS
通信故障
检查通信接口和电缆是否 正常，检查通信参数设置 是否正确。
05 配电终端DTU-FTU的维护与保养
CHAPTER
日常维护
每日检查
检查DTU-FTU的外观是否完好， 无破损、变形等现象；检查接线 端子是否紧固，无松动、脱落现
《配电自动化终端》PPT课件
程
l
超程
Li
刚分速度
U oη
最大分闸速度
U om
CMGD刚-合G速Z 度LIUYAQuIcη
s 或 ms mm mm m /s m /s m /s
自动重合闸操作中，从开关各相电弧皆熄灭时，到任意相电 流重新通过时止的一段时间
操作过程，触头接触后动触头继续前进的距离，它等于行程 与开距之差
开关分闸过程，触头接触后动触头继续前进的距离，它等于 行程与开距之差
CMGD-GZ LIUYAQI
广州市智昊电气技术1有5 限公司 技术部
第15页
重合器的功能与分类
1）定义与功能。 • 重合器是一种自身具有控制与保护功能的断路器。 • 它具有故障电流检测和操作顺序控制以及执行功能，即它
能按预定的开断和重合顺序自动进行开断与重合操作。 • 永久性故障：在达到预先整定的重合次数后，则进行闭锁
广州市智昊电气技术有限公司 技术部
第31页
Thanks！ 讨论交流……
CMGD-GZ LIUYAQI
广州市智昊电气技术
中国移动通信集团江苏有限公司苏州分公司 第32页/总26页
第7页
• FTU的供电电源问题
• FTU采用工作电源及蓄电池作备用是一种常用方 式。
• 当线路掉电时，保证10小时内装置仍正常工作。
CMGD-GZ LIUYAQI
广州市智昊电气技术8有限公司 技术部
第8页
• FTU的典型系统框图
CMGD-GZ LIUYAQI
广州市智昊电气技术9有限公司 技术部
第9页
，不再重合。 • 瞬时性故障：如果故障在重合器未达到规定重合次数前已
消除，即重合器在规定重合次数内跳闸并重合后在规定时 间内不再跳闸，经过一段时间，重合器自动复位。 2）分类
配网自动化终端及通讯培训PPT课件
13
配变监控终端IES-T20D（TTU）
为配电变压器进行全面监控提供了完整的解决方案 替代：电压表、电流表、电度表、功率因数表、负荷
指示仪、电压监测仪、低压无功补偿控制器、负荷开 关控制器、谐波分析仪等 最大限度地减少了二次设备的综合投资及维护成本
14
T20D功能介绍
1、完整科学的数据—配变状况实时在线的监控
34
24
配网自动化对通信系统要求
1.高度的可靠性 配电系统的通讯设备大多暴露在室外，需承受各种
恶劣的自然条件的影响和电磁的干扰，同时还要考 虑到维护方便，因此要求有高度的可靠性。 2. 经济性
通讯系统的投资不能太大，以免影响配电自动化 系统的总体经济效益。 3.具有双向通讯能力
通信系统必须具有双向通信能力，例如开关的状 态采集、控制等。
10
F30设备故障检测功能
故障测量需求3 检测相间短路、中性点过流 要求具备条件
采集两线电压、两相电流、零序电流等
11
F30设备故障检测功能
故障测量需求4 检测相间短路
要求具备条件
采集两线电压、两相电流等
12
配变监控终端IES-T20D
T20用途及适用范围 iES-T20变压器监控终端，适用于对三相四线接线方 式的配电变压器进行监测。 此设备要求采集数据全面，控制功能丰富，通讯功 能强大，既能充分反映配电变压器运行状况，也可管 理和控制变压器周围多种设备，如：集抄智能电表、 脉冲电度表，控制无功补偿箱、监视和控制负荷开关 等；采集的数据既可以手抄，也可以组网通讯。
配网自动化培训
终端设备及通讯方式简介
1
培训内容
配网自动化终端设备分类及功能概述 配网自动化通讯方式概述
配变监控终端IES-T20D（TTU）
为配电变压器进行全面监控提供了完整的解决方案 替代：电压表、电流表、电度表、功率因数表、负荷
指示仪、电压监测仪、低压无功补偿控制器、负荷开 关控制器、谐波分析仪等 最大限度地减少了二次设备的综合投资及维护成本
14
T20D功能介绍
1、完整科学的数据—配变状况实时在线的监控
34
24
配网自动化对通信系统要求
1.高度的可靠性 配电系统的通讯设备大多暴露在室外，需承受各种
恶劣的自然条件的影响和电磁的干扰，同时还要考 虑到维护方便，因此要求有高度的可靠性。 2. 经济性
通讯系统的投资不能太大，以免影响配电自动化 系统的总体经济效益。 3.具有双向通讯能力
通信系统必须具有双向通信能力，例如开关的状 态采集、控制等。
10
F30设备故障检测功能
故障测量需求3 检测相间短路、中性点过流 要求具备条件
采集两线电压、两相电流、零序电流等
11
F30设备故障检测功能
故障测量需求4 检测相间短路
要求具备条件
采集两线电压、两相电流等
12
配变监控终端IES-T20D
T20用途及适用范围 iES-T20变压器监控终端，适用于对三相四线接线方 式的配电变压器进行监测。 此设备要求采集数据全面，控制功能丰富，通讯功 能强大，既能充分反映配电变压器运行状况，也可管 理和控制变压器周围多种设备，如：集抄智能电表、 脉冲电度表，控制无功补偿箱、监视和控制负荷开关 等；采集的数据既可以手抄，也可以组网通讯。
配网自动化培训
终端设备及通讯方式简介
1
培训内容
配网自动化终端设备分类及功能概述 配网自动化通讯方式概述

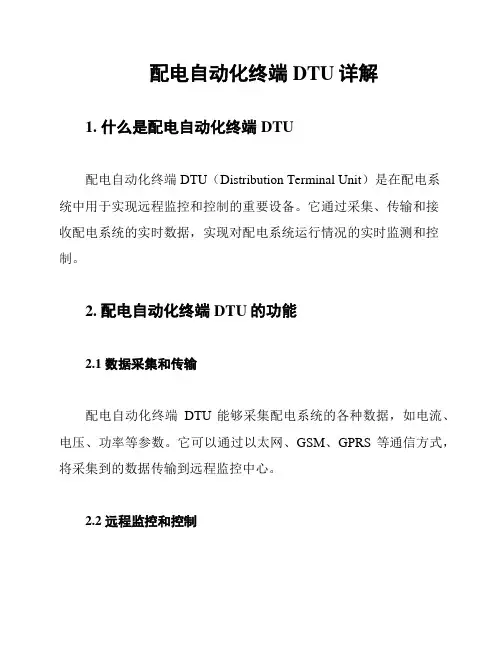

配电自动化终端DTU详解
配电自动化终端DTU详解1. 什么是配电自动化终端DTU配电自动化终端DTU（Distribution Terminal Unit）是在配电系统中用于实现远程监控和控制的重要设备。
它通过采集、传输和接收配电系统的实时数据，实现对配电系统运行情况的实时监测和控制。
2. 配电自动化终端DTU的功能2.1 数据采集和传输配电自动化终端DTU能够采集配电系统的各种数据，如电流、电压、功率等参数。
它可以通过以太网、GSM、GPRS等通信方式，将采集到的数据传输到远程监控中心。
2.2 远程监控和控制配电自动化终端DTU还具有远程监控和控制的功能。
监控中心通过与DTU建立通信连接，可以实时获取配电系统的运行状态和数据。
同时，监控中心可以通过DTU下发指令，对配电系统进行远程操作和控制。
2.3 故障报警和事件记录配电自动化终端DTU能够实时监测配电系统的运行状态，一旦发现异常情况，如过载、短路等故障，DTU会向监控中心发送报警信息。
同时，DTU还可以记录配电系统发生的各种事件，便于后续分析和处理。
3. 配电自动化终端DTU的应用场景3.1 配电网监控与管理配电自动化终端DTU可应用于各种规模的配电网监控与管理系统中。
通过DTU的安装和配置，配电系统的运行状态可以实时监测，并且可以通过远程操作和控制来提高配电系统的运行效率和可靠性。
3.2 变电站自动化配电自动化终端DTU也可以应用于变电站自动化系统中。
通过与变电设备的连接，DTU可以将变电站的实时数据和运行状态传输到监控中心。
同时，监控中心也可以通过DTU对变电站进行远程操作和控制。
3.3 新能源配电网随着新能源的不断发展，新能源配电网的建设和管理变得越来越重要。
配电自动化终端DTU可以用于新能源配电网的监控和控制，实时采集和传输新能源发电设备的运行数据，提高新能源配电网的运行效率和稳定性。
4. 总结配电自动化终端DTU在配电系统中起着至关重要的作用。
它能够通过数据采集和传输，实现远程监控和控制；同时，还具备故障报警和事件记录等功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配网自动化意义
提高供电可靠性 改善电能质量 节能降损，优化运行，提高系统经济运行水平 提高配网现代化管理水平 提高服务水平，改善用户形象合理规划，科学决策
配电自动化系统的体系结构
配电自动化系统一般采用分层处理模式：
由于配电网网络结构复杂，点多面广，因而对设备和信息的 组织可根据具体情况采用不同的组织结构，一般情况下可根 据建设规模分为:
设备安装步骤及注意事项
当设备到达配电所之后，配合供电公司人员，对设备 进行安装。
1.安装前期准备 （1）在计划停电之前，配合安装人员将设备固定在 开闭所合适的位置并固定牢固。
(2)接地体及其布置方式由客户根据现场情况自定， 接地电阻R≤4 Ω；
(3)用户也可以采用焊接的方式将机箱与基础槽钢焊 牢.
三层结构模式
主站层 ——子站层—— 终端层 这种模式适用于配电网络较大，信息相对集中的情况，其总体 成本较高
两层结构模式
主站 —— 终端 这种模式适用于配电网络较小，信息分散的情况，其总体成本 较低
配电自动化系统的体系结构
主服务器
数据库服务器
GIS工作站
MIS工作站
SCADA工作站
WEB服务器
主 站 层
目
2
设备现场安装的环境
3 设备安装调试步骤及注意事项
录
4 设备与主站联调的步骤及方法
5
常见问题分析及解决办法
DTU柜式功能简介
核心单元功能包括：交流采样、数据 处理、通信管理、输入输出和电源部分。
合分闸配置出口压板和压板名称标签框，确 保合分闸无误操作，提高安全可靠性。
操作面板区主要包括：交流电源空气开关 （1、2）、后备电源空气开关、通讯电源
柜式安装示意图
柜式安装接线
挂壁安装步骤
挂壁安装步骤。 （1）把挂壁底座放置在配电房合理位置，固定牢靠。
(2) 用户可以采用焊接的方式将挂壁屏和底座焊接. （3）用膨胀螺栓将屏体固定在墙上。 （4）把接地线固定在接地铜排上。
挂壁现场安装示意图
设备安装接线步骤及注意事项
1.DTU的外部接线图交给安装人员，并配合安装人员 放置好电缆，三遥的电缆一般从DTU的底部进入依次 排开并固定牢靠套好标签以免混乱，遥信和遥控的电 缆线从开关柜的上部走线，遥测的电缆线从开关柜的 下部走线，安装人员根据外部接线图，对DTU进行接 线。
打印机
前置机A
前置机B
子
站
层
配电子站B
光纤通讯
通信设备
EPON
终
电力线载波
端
GPRS
层
DFTTUU
DTU
变电站
分段开关
联络开关
1 配电自动化概述及体系结构
目
2
设备现场安装的环境
3 设备安装调试步骤及注意事项
录
4 设备与主站联调的步骤及方法
6
常见问题分析及解决办法
DTU设备现场安装环境
（1）现场根据配电室的大小，选择需要安装的DTU是柜 式还是挂壁。一般每套终端及配套设备（包括：DTU、 直流电源、加密卡、光配、机柜、端子及配线等） 和通信设备（须预留12U空间）采用单面独立组屏方 式
。这时安装 已全部完成, 开始调试。
终端调试原理图
遥信 遥控 遥测 输出 端口
终端调试步骤
一般开闭所，二天另一段在安装、调 试。
（1）安全组织措施 在进入现场之前穿工作服，正确佩戴安全帽，工作
证，要按照电力系统的电力施工规范来进行安装、调试， 现场一定要注意人身安全。 （2）当停电之后，安装人员开始对开关柜进行改造， 安装CT，对三遥进行接线，我们开始对电池进行安装， 苏州配网项目对4块电池进行组装，电池依次排开正负极 依次连接。电池接线端子用热缩管套住扎紧。
三遥的电缆 一般从DTU 的底部进入 依次排开， 遥信和遥控 的电缆线从 开关柜的上 部走线，遥 测的电缆线 从开关柜的 下部走线
三遥的电缆 从DTU的底 部进入依次 排开，固定 牢靠，做好 接地线。
遥测电缆从接 线槽里走在依 次对其接线。
DTU进电缆 口用防火泥 封堵好，接 地线固定在 接地铜排上 依次对每一 路的三遥进 行接线。
配电自动化终端(DTU) 安装调试维护
1
配电自动化概述
目
2
设备现场安装的环境
3 设备安装调试步骤及注意事项
录
4 设备与主站联调的步骤及方法
5
常见问题分析及解决办法
配网自动化概述
配网自动化是应用现代计算机技术、远动、自控、通讯、新型配 电设备等先进技术手段，实现配网在线和离线远方监控，与配电自 动管理，以达到配网安全，可靠，经济，优质，高效运行之目的。
（2）现场根据配电室开关柜的数量选择DTU是15回路还 是30回路的配置。
（3）一般DTU安装位置和开关柜位置齐平在同一电缆沟 上面，方便DTU电缆走线，安装之后也更加美观。根 据电缆沟及配电室门的宽度来选择
类型标识码
DTU柜式安装位置
类型标识码
DTU挂壁现场安装位置
1 配电自动化概述及体系结构
现场开关柜(施耐德)
现场开关柜（ABB）
柜式电池 接法
对4块电池 进行组装 ，电池依 次排开正 负极依次 连接。电 池接线端 子用热缩 管套住扎 紧。
空气开关、AC220V 电源插座。
通讯设备安装区域
DTU核心单元结构组成
•标准6U外形尺寸
测控终端采用模块化、插 件式结构，分别由功能独 立的遥测、遥控、遥信、 数据处理、电源单元构成， 具有易扩展，适应性强的 特点。
图三 标准6U外形尺寸图
•科学合理的模块化设计布局
图二 测控终端外形图
图四 模块化设计布局图
遥信遥控接线原理图
外部每一路 开关柜的遥 信遥控电缆 （套上号码 管）依次接 在DTU相对 应的每一路 的遥控遥信 端子上。
终端电源接线原理图
直流48V输出 接线端子（左 正极右负极）
给开关柜 提供48V 操作电源 电缆接在 DTU柜内 直流48V 输出端子 上。
交流220V接线 端子
把外部交流 220V电缆（ 或PT柜的 220V交流电 缆）接在交 流电源220V 输入端子上
挂壁安装接线
设备安装接线步骤及注意事项
2.开始对DTU的三遥（遥信、遥控、遥测）进行接线。 3.对DTU的交流220V电源输入的接线以及对直流 48V对开关柜的输出接线。
遥测接线原理图
外部每一路 开关柜的遥 测电缆（套 上号码管） 依次接在相 对应的每一 路电流的A、 B、C、N及 零序电流上 ，母联开关 没有遥测空 着不用接线 。
提高供电可靠性 改善电能质量 节能降损，优化运行，提高系统经济运行水平 提高配网现代化管理水平 提高服务水平，改善用户形象合理规划，科学决策
配电自动化系统的体系结构
配电自动化系统一般采用分层处理模式：
由于配电网网络结构复杂，点多面广，因而对设备和信息的 组织可根据具体情况采用不同的组织结构，一般情况下可根 据建设规模分为:
设备安装步骤及注意事项
当设备到达配电所之后，配合供电公司人员，对设备 进行安装。
1.安装前期准备 （1）在计划停电之前，配合安装人员将设备固定在 开闭所合适的位置并固定牢固。
(2)接地体及其布置方式由客户根据现场情况自定， 接地电阻R≤4 Ω；
(3)用户也可以采用焊接的方式将机箱与基础槽钢焊 牢.
三层结构模式
主站层 ——子站层—— 终端层 这种模式适用于配电网络较大，信息相对集中的情况，其总体 成本较高
两层结构模式
主站 —— 终端 这种模式适用于配电网络较小，信息分散的情况，其总体成本 较低
配电自动化系统的体系结构
主服务器
数据库服务器
GIS工作站
MIS工作站
SCADA工作站
WEB服务器
主 站 层
目
2
设备现场安装的环境
3 设备安装调试步骤及注意事项
录
4 设备与主站联调的步骤及方法
5
常见问题分析及解决办法
DTU柜式功能简介
核心单元功能包括：交流采样、数据 处理、通信管理、输入输出和电源部分。
合分闸配置出口压板和压板名称标签框，确 保合分闸无误操作，提高安全可靠性。
操作面板区主要包括：交流电源空气开关 （1、2）、后备电源空气开关、通讯电源
柜式安装示意图
柜式安装接线
挂壁安装步骤
挂壁安装步骤。 （1）把挂壁底座放置在配电房合理位置，固定牢靠。
(2) 用户可以采用焊接的方式将挂壁屏和底座焊接. （3）用膨胀螺栓将屏体固定在墙上。 （4）把接地线固定在接地铜排上。
挂壁现场安装示意图
设备安装接线步骤及注意事项
1.DTU的外部接线图交给安装人员，并配合安装人员 放置好电缆，三遥的电缆一般从DTU的底部进入依次 排开并固定牢靠套好标签以免混乱，遥信和遥控的电 缆线从开关柜的上部走线，遥测的电缆线从开关柜的 下部走线，安装人员根据外部接线图，对DTU进行接 线。
打印机
前置机A
前置机B
子
站
层
配电子站B
光纤通讯
通信设备
EPON
终
电力线载波
端
GPRS
层
DFTTUU
DTU
变电站
分段开关
联络开关
1 配电自动化概述及体系结构
目
2
设备现场安装的环境
3 设备安装调试步骤及注意事项
录
4 设备与主站联调的步骤及方法
6
常见问题分析及解决办法
DTU设备现场安装环境
（1）现场根据配电室的大小，选择需要安装的DTU是柜 式还是挂壁。一般每套终端及配套设备（包括：DTU、 直流电源、加密卡、光配、机柜、端子及配线等） 和通信设备（须预留12U空间）采用单面独立组屏方 式
。这时安装 已全部完成, 开始调试。
终端调试原理图
遥信 遥控 遥测 输出 端口
终端调试步骤
一般开闭所，二天另一段在安装、调 试。
（1）安全组织措施 在进入现场之前穿工作服，正确佩戴安全帽，工作
证，要按照电力系统的电力施工规范来进行安装、调试， 现场一定要注意人身安全。 （2）当停电之后，安装人员开始对开关柜进行改造， 安装CT，对三遥进行接线，我们开始对电池进行安装， 苏州配网项目对4块电池进行组装，电池依次排开正负极 依次连接。电池接线端子用热缩管套住扎紧。
三遥的电缆 一般从DTU 的底部进入 依次排开， 遥信和遥控 的电缆线从 开关柜的上 部走线，遥 测的电缆线 从开关柜的 下部走线
三遥的电缆 从DTU的底 部进入依次 排开，固定 牢靠，做好 接地线。
遥测电缆从接 线槽里走在依 次对其接线。
DTU进电缆 口用防火泥 封堵好，接 地线固定在 接地铜排上 依次对每一 路的三遥进 行接线。
配电自动化终端(DTU) 安装调试维护
1
配电自动化概述
目
2
设备现场安装的环境
3 设备安装调试步骤及注意事项
录
4 设备与主站联调的步骤及方法
5
常见问题分析及解决办法
配网自动化概述
配网自动化是应用现代计算机技术、远动、自控、通讯、新型配 电设备等先进技术手段，实现配网在线和离线远方监控，与配电自 动管理，以达到配网安全，可靠，经济，优质，高效运行之目的。
（2）现场根据配电室开关柜的数量选择DTU是15回路还 是30回路的配置。
（3）一般DTU安装位置和开关柜位置齐平在同一电缆沟 上面，方便DTU电缆走线，安装之后也更加美观。根 据电缆沟及配电室门的宽度来选择
类型标识码
DTU柜式安装位置
类型标识码
DTU挂壁现场安装位置
1 配电自动化概述及体系结构
现场开关柜(施耐德)
现场开关柜（ABB）
柜式电池 接法
对4块电池 进行组装 ，电池依 次排开正 负极依次 连接。电 池接线端 子用热缩 管套住扎 紧。
空气开关、AC220V 电源插座。
通讯设备安装区域
DTU核心单元结构组成
•标准6U外形尺寸
测控终端采用模块化、插 件式结构，分别由功能独 立的遥测、遥控、遥信、 数据处理、电源单元构成， 具有易扩展，适应性强的 特点。
图三 标准6U外形尺寸图
•科学合理的模块化设计布局
图二 测控终端外形图
图四 模块化设计布局图
遥信遥控接线原理图
外部每一路 开关柜的遥 信遥控电缆 （套上号码 管）依次接 在DTU相对 应的每一路 的遥控遥信 端子上。
终端电源接线原理图
直流48V输出 接线端子（左 正极右负极）
给开关柜 提供48V 操作电源 电缆接在 DTU柜内 直流48V 输出端子 上。
交流220V接线 端子
把外部交流 220V电缆（ 或PT柜的 220V交流电 缆）接在交 流电源220V 输入端子上
挂壁安装接线
设备安装接线步骤及注意事项
2.开始对DTU的三遥（遥信、遥控、遥测）进行接线。 3.对DTU的交流220V电源输入的接线以及对直流 48V对开关柜的输出接线。
遥测接线原理图
外部每一路 开关柜的遥 测电缆（套 上号码管） 依次接在相 对应的每一 路电流的A、 B、C、N及 零序电流上 ，母联开关 没有遥测空 着不用接线 。
