第三章 80C51单片机汇编语言程序设计(本科)

第三章 80C51单片机汇编语言程序设计(本科)
返回
ORG START: CLR MOV MOVX MOV INC MOVX SUBB JNC XCH SJMP BIG1: MOVX BIGO: INC MOVX END
8000H C；进位清0 DPTR， #ST1； 设数据指针 A， @DPTR； A←（（ST1）），取N1 R2， A； 暂存N1 DPTR； DPTR← ST2（指向N2单元） A， @DPTR； 取N2存于A中 A， R2；N1，N2比较（N2-N1，差在A中） BIG1；N2≥N1，转BIG1，N2＜N1，顺序执行 A， R2；N1，N2互换，A ←N1 BIG0 A， @DPTR；A ←N2 DPTR； DPTR← ST3（指向N3单元） @DPTR， A；ST3 ←大数 返回
等、不相等等各种条件判断。
例：两个8位无符号二进制数比较大小。假设在外部RAM中有 ST1、ST2和ST3共3个连续单元（单元地址从小到大），其中ST1
、ST2单元中存放着两个8位无符号二进制数N1，N2，要求找出其
中的大数并存入ST3单元中。
解：（1）分析任务：比较两个数的大小
（2）算法：算术运算、控制转移 （3）程序结构：单分支 （4）数据类型：单字节、二进制、无符号数 （5）数据结构：单元地址升序排列
思考题
3） ORG MOV MOV MOVX ADD MOVX DEC DEC MOVX ADDC 1000H RO， R1， A， A， @R1， R0； R1； A， A， #52H；加数N1的低字节地址送地址指针R0 #55H；加数N2的低字节地址送地址指针R1 @R1； 取N2的低字节 @R0； N1、N2低字节相加 A； 保存N1、N2低字节和 修改加数N1的地址指针内容 修改加数N2的地址指针内容 @R1； 取N2的中间字节 @R0； N1、N2中间字节带低字节和进位相加

MCS-51系列单片机的指令系统和汇编语言程序

MCS-51系列单片机的指令系统和汇编语言程序

3·1 汇编指令第3 章MCS 一51 系列单片机的指令系统和汇编语言程序3·1·1 请说明机器语言、汇编语言、高级语言三者的主要区分，进一步说明为什么这三种语言缺一不行。

3·1·2 请总结:(1)汇编语言程序的优缺点和适用场合。

(2)学习微机原理课程时，为什么肯定要学汇编语言程序?3·1·3MCS 一51 系列单片机的寻址方式有哪儿种?请列表分析各种寻址方式的访问对象与寻址范围。

3·1·4 要访问片内RAM，可有哪几种寻址方式?3·1·5 要访问片外RAM，有哪几种寻址方式?3·1·6 要访问ROM，又有哪几种寻址方式?3·1·7 试按寻址方式对MCS 一51 系列单片机的各指令重进展归类(一般依据源操作数寻址方式归类，程序转移类指令例外)。

3·1·8 试分别针对51 子系列与52 子系列，说明MOV A，direct 指令与MOV A，@Rj 指令的访问范围。

3·1·9 传送类指令中哪几个小类是访问RAM 的?哪几个小类是访问ROM 的?为什么访问ROM 的指令那么少?CPU 访问ROM 多不多?什么时候需要访问ROM?3·1·10 试绘图示明MCS 一51 系列单片机数据传送类指令可满足的各种传送关系。

3·1·11 请选用指令，分别到达以下操作: (1)将累加器内容送工作存放器R6.(2)将累加器内容送片内RAM 的7BH 单元。

(3)将累加器内容送片外RAM 的7BH 单元。

(4)将累加器内容送片外RAM 的007BH 单元。

(5)将ROM007BH 单元内容送累加器。

3·1·12 区分以下指令的不同功能:(l)MOV A,#24H 与MOV A.24H(2)MOV A,R0 与MOV A,@R0(3)MOV A,@R0 与MOVX A,@R03·1·13 设片内RAM 30H 单元的内容为40H;片内RAM 40H 单元的内容为l0H;片内RAM l0H 单元的内容为00H;(Pl)=0CAH。

汇编语言程序设计习题答案

汇编语言程序设计习题答案

汇编语言程序设计习题答案第一章. 习题1.1用降幂法和除法将下列十进制数转换为二进制数和十六进制数：(1) 369 (2) 10000 (3) 4095 (4) 32767答：(1) 369=1 0111 0001B=171H(2) 10000=10 0111 0001 0000B=2710H(3) 4095=1111 1111 1111B=FFFH(4) 32767=111 1111 1111 1111B=7FFFH1.2将下列二进制数转换为十六进制数和十进制数：(1) 10 1101 (2) 1000 0000 (3) 1111 1111 1111 1111 (4) 1111 1111答：(1) 10 1101B=2DH=45(2) 1000 0000B=80H=128(3) 1111 1111 1111 1111B=FFFFH=65535(4) 1111 1111B=FFH=2551.3将下列十六进制数转换为二进制数和十进制数：(1) FA (2) 5B (3) FFFE (4) 1234答：(1) FAH=1111 1010B=250(2) 5BH=101 1011B=91(3) FFFEH=1111 1111 1111 1110B=65534(4) 1234H=1 0010 0011 0100B=46601.4完成下列十六进制数的运算，并转换为十进制数进行校核：(1) 3A+B7 (2) 1234+AF (3) ABCD-FE (4) 7AB×6F答：(1) 3A+B7H=F1H=241(2) 1234+AFH=12E3H=4835(3) ABCD-FEH=AACFH=43727(4) 7AB×6FH=35325H=2178931.5下列各数均为十进制数，请用8位二进制补码计算下列各题，并用十六进制数表示其运算结果。

(1) (-85)+76 (2) 85+(-76) (3) 85-76 (4) 85-(-76) (5) (-85)-76 (6) -85-(-76)答：(1) (-85)+76=1010 1011B+0100 1100B=1111 0111B=0F7H；CF=0；OF=0(2) 85+(-76)=0101 0101B+1011 0100B=0000 1001B=09H；CF=1；OF=0(3) 85-76=0101 0101B-0100 1100B=0101 0101B+1011 0100B=0000 1001B=09H；CF=0；OF=0(4) 85-(-76)=0101 0101B-1011 0100B=0101 0101B+0100 1100B=10100001B=0A1H；CF=0；OF=1(5) (-85)-76=1010 1011B-0100 1100B=1010 1011B+1011 0100B=0101 1111B=5FH；CF=0；OF=1(6) -85-(-76)=1010 1011B-1011 0100B=1010 1011B+0100 1100B=11110111B=0F7H；CF=0；OF=01.6下列各数为十六进制表示的8位二进制数，请说明当它们分别被看作是用补码表示的带符号数或无符号数时，它们所表示的十进制数是什么？(1) D8 (2) FF答：(1) D8H表示的带符号数为-40，D8H表示的无符号数为216；(2) FFH表示的带符号数为-1，FFH表示的无符号数为255。

第三章3 单片机-汇编语言程序设计例题

第三章3 单片机-汇编语言程序设计例题

例 3 x, y均为8位二进制数, 设 x存入R0, y存入R1, 求解: y=syn(x)
程序如下:
START: CJNE R0, ＃00H, SUL1 ; R0中的数与00比较不等转移 MOV R1, ＃00H; 相等, R1← 0
SJMP SUL2
SUL1: JC NEG ; 两数不等, 若（R0）<0, 转向NEG MOV R1, ＃01H ; （R0）>0, 则 R1←01H SJMP SUL2 NEG : MOV R1, ＃0FFH ; （R0）<0, 则 R1←0FFH SUL2 : RET
MOV21H, A
MOVA, 20H RLCA
MOV20H, A
MOVA, 21H ; 表首地址+偏移量 ADDC A, DPL MOVDPL, A
MOVA, 20H ADDC A, DPH MOVDPH, A CLR A MOVC A, @A+DPTR; 查表得温度值高位字节 MOV22H, A CLRA INCDPTR
mov被加数低字节的内容送入aaddar1两个低字节相加movr0低字节的和存入被加数低字节中decr0指向被加数高位字节decr1指向加数高位字节mov被加数高位字节送入aaddc两个高位字节带cy相加movr0高位字节的和送被加数高位字节ret将两个半字节数合并成一个一字节数
汇编语言程序设计例题
果存入 R2R3 中。
一个十进制数可表示为:
Dn×10n +Dn-1×10n-1 +… + D0×100
=（…（（Dn×10+Dn-1）×10+Dn-2）×10+…）+D0
当n=3时, 上式可表示为:

第3章 单片机的汇编语言与程序设计题解

第3章 单片机的汇编语言与程序设计题解

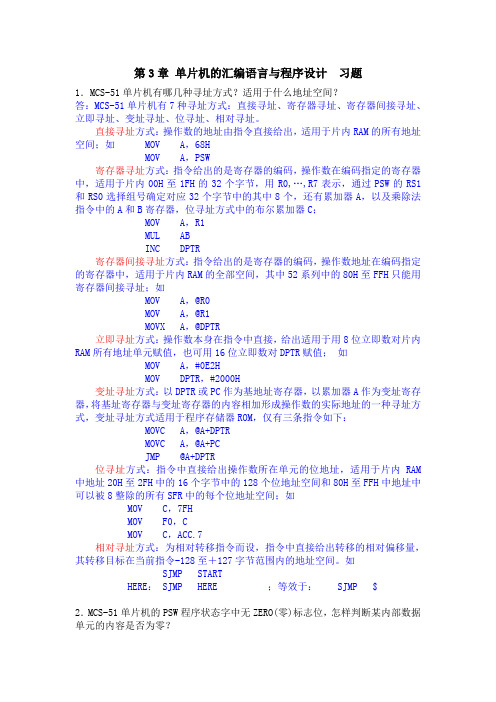

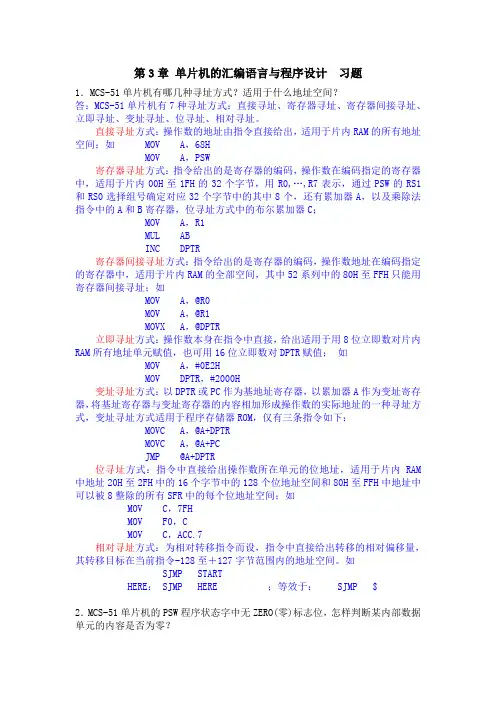

第3章单片机的汇编语言与程序设计习题1．MCS-51单片机有哪几种寻址方式？适用于什么地址空间？答：MCS-51单片机有7种寻址方式：直接寻址、寄存器寻址、寄存器间接寻址、立即寻址、变址寻址、位寻址、相对寻址。

直接寻址方式：操作数的地址由指令直接给出，适用于片内RAM的所有地址空间；如MOV A，68HMOV A，PSW寄存器寻址方式：指令给出的是寄存器的编码，操作数在编码指定的寄存器中，适用于片内00H至1FH的32个字节，用R0,…,R7表示，通过PSW的RS1和RS0选择组号确定对应32个字节中的其中8个，还有累加器A，以及乘除法指令中的A和B寄存器，位寻址方式中的布尔累加器C；MOV A，R1MUL ABINC DPTR寄存器间接寻址方式：指令给出的是寄存器的编码，操作数地址在编码指定的寄存器中，适用于片内RAM的全部空间，其中52系列中的80H至FFH只能用寄存器间接寻址；如MOV A，@R0MOV A，@R1MOVX A，@DPTR立即寻址方式：操作数本身在指令中直接，给出适用于用8位立即数对片内RAM所有地址单元赋值，也可用16位立即数对DPTR赋值；如MOV A，#0E2HMOV DPTR，#2000H变址寻址方式：以DPTR或PC作为基地址寄存器，以累加器A作为变址寄存器，将基址寄存器与变址寄存器的内容相加形成操作数的实际地址的一种寻址方式，变址寻址方式适用于程序存储器ROM，仅有三条指令如下：MOVC A，@A+DPTRMOVC A，@A+PCJMP @A+DPTR位寻址方式：指令中直接给出操作数所在单元的位地址，适用于片内RAM 中地址20H至2FH中的16个字节中的128个位地址空间和80H至FFH中地址中可以被8整除的所有SFR中的每个位地址空间；如MOV C，7FHMOV F0，CMOV C，ACC.7相对寻址方式：为相对转移指令而设，指令中直接给出转移的相对偏移量，其转移目标在当前指令-128至＋127字节范围内的地址空间。

第三章MCS51系列单片机指令系统及汇编语言程序设计

第三章MCS51系列单片机指令系统及汇编语言程序设计
AJMP addr11 绝对转移指令为2K地址范围内的转移指令，对转移目的地址的要求与 ACALL指令中对子程序入口地址的要求相同。 【3】短转移指令
SJMP rel ；PC+ 2 + rel→PC 短转移指令为一页地址范围内的相对转移指令。因为rel为1字节补码 偏移量，且SJMP rel指令为2字节指令，所以转移范围为－126D～＋ 129D 【4】间接转移指令
表3.4 程序存储器空间中的32个基本2K地址范围
0000H～07FFH 0800H～0FFFH 1000H～17FFH 1800H～1FFFH 2000H～27FFH 2800H～2FFFH 3000H～37FFH 3800H～3FFFH 4000H～47FFH 4800H～4FFFH 5000H～57FFH
3. 寄存器寻址
以通用寄存器的内容为操作数的寻址方式。通用寄存 器包括：A，B，DPTR，R0～R7。其中，R0～R7必须在 工作寄存器组之中。
例如：INC R0 ；（R0）＋1→R0
需要注意的是，A和B既是通用寄存器，又是具有直 接地址的特殊功能寄存器。
4. 寄存器间接寻址
以寄存器中的内容为地址，该地址中的内容为操作数的寻址方式。能够 用于寄存器间接寻址的寄存器有：R0，R1，DPTR，SP。其中，R0，R1必 须在工作寄存器组之中，SP仅用于堆栈操作。
MCS-51单片机共有111条指令，按功能分类， MCS-51指令系统可分为5大类：
➢ 数据传送类指令（共29条） ➢ 算术操作类指令（共24条） ➢ 逻辑操作类指令（共24条） ➢ 控制转移类指令（共17条） ➢ 布尔变量操作类指令（共17条）
1.数据传送类指令（共29条）
以累加器A为目的操作数类指令（4条）

03《汇编语言程序设计》

;.《汇编语言程序设计》习题答案一、单项选择题（本大题共170 小题，每小题 2 分）1、在汇编语言程序中，对END 语句的叙述正确的是（ C ）。

A、END 语句是一可执行语句B、END 语句表示程序执行到此结束C、END 语句表示源程序到此结束D、END 语句在汇编后要产生机器码2、将DX 的内容除以 2 ，正确的指令是（ C ）A、DIV 2 B 、DIV DX，2C、SAR DX，1 D 、SHL DX，13、下列数值表达式和地址表达式中，错误的是（ D ）。

A、MOV A L，8*14+4 B 、MOV SI，OFFSET BUF+13C、MOV CX，NUM2-NUM1 D 、MOV CX，NUM2+NUM14、用来存放下一条将要执行的指令地址的寄存器是( B )A、SP B 、IP C 、BP D 、CS5、要使串处理从低地址向高地址进行，应把标志位置为( D )A、IF=1 B 、TF=0 C 、DF=1 D 、DF=06、设SS=2050H，SP=0140H，则栈顶存贮单元的物理地址是( A )A、20640HB、2063EHC、2063FH7、十进制数269 变换为十六进制数是（ CD、21900H ）。

A、10BB、10CC、10DD、10E8、8 位的微型计算机系统是以16 位来表示地址，则该微机系统有（ C ）个地址空间。

A、255B、65535C、65536D、10485769、8 位有符号二进制数能表示的最大十进制数是（ D ）。

A、256B、255C、128D、12710、十六进制数88H，可表示成下面几种形式，请找出错误的表示（ D ）。

A、无符号十进制数136B、带符号十进制数－120C、压缩型BCD十进制数88 D 、8 位二进制数－8 的补码表示A、二进制数B、八进制数C、十进制数D、四进制数12、7 位ASCII 总共可表示（ C ）个符号。

A、256B、127C、128D、25513、使用DOS功能调用时，子程序编号应放在( B )A、ALB、AHC、AXD、任意指定14、没有语法错误的输出指令是( B ) P76A、OUT AX，30HB、OUT D X，ALC、OUT AL，DXD、OUT 30H，AH15、用MOV指令将十进制数89 以非压缩BCD码格式送入AX，可使用的指令是( B )A、MOV AX，89B、MOV AX，0809HC、MOV AX，89HD、MOV AX，080916、设AX=8765H，DX=4321H，执行CWD指令后，DX中的内容是( B ) P117A、4321HB、0FFFFHC、8000HD、0001H17、设CL=05H，要获得CL=0AH，可选用的指令是( A )A、XOR CL，0FHB、NOT CLC、OR CL，0AHD、AND CL，0FH18、使状态标志位CF清零的错误指令是( C )A、OR AX，AX B 、SUB AX，AXC、MOV CF，0 D 、CLC19、设SP=1110H，执行PUSH AX指令后，SP 的内容为( B )A、SP=1112H B 、SP=110EH C 、SP=1111H D 、SP=110FH20、汇编源程序出现语法错误的指令有( D )A、MOV [BX+SI] ，AL B 、MOV AX，[BP+DI]C、MOV DS，AX D 、MOV CS，AX21、当执行指令ADD AX，BX 后，若AX 的内容为2BA0H，设置的奇偶标志位PF＝1，下面的叙述正确的是（D ）A、表示结果中含 1 的个数为偶数B、表示结果中含 1 的个数为奇数C、表示该数为偶数D、表示结果中低八位含 1 的个数为偶数22、下面指令中，合理而有意义的指令是（ D ）A、REP LODSB B 、REP SCASB C 、REP CMPSB D 、REP MOVSB23、在下列串操作指令中，同时使用源串和目的串地址指针的指令是（ D ）A、STOSW B 、LODSW C 、SCASW D 、CMPSW24、4B 的字长是（ C ）。

第3章 汇编语言程序设计补充习题

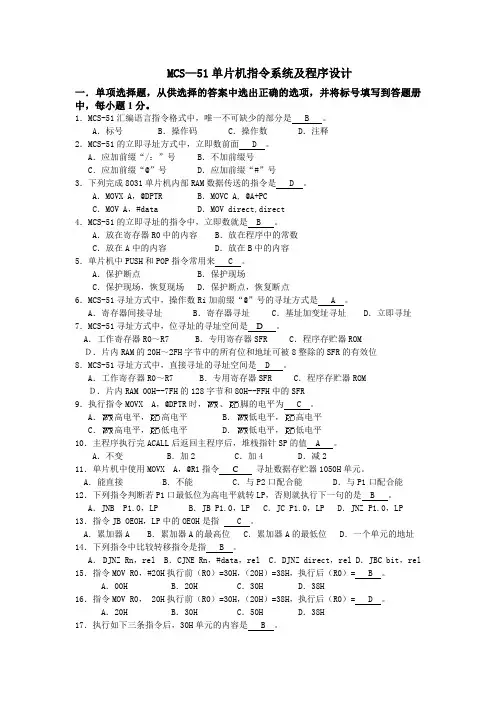

MCS—51单片机指令系统及程序设计一．单项选择题，从供选择的答案中选出正确的选项，并将标号填写到答题册中，每小题1分。

1．MCS-51汇编语言指令格式中，唯一不可缺少的部分是B。

A．标号 B．操作码 C．操作数 D．注释2．MCS-51的立即寻址方式中，立即数前面D。

A．应加前缀“/：”号B．不加前缀号C．应加前缀“@”号D．应加前缀“#”号3．下列完成8031单片机内部RAM数据传送的指令是D。

A．MOVX A，@DPTR B．MOVC A, @A+PCC．MOV A，#data D．MOV direct,direct4．MCS-51的立即寻址的指令中，立即数就是B。

A．放在寄存器R0中的内容 B．放在程序中的常数C．放在A中的内容D．放在B中的内容5．单片机中PUSH和POP指令常用来C。

A．保护断点B．保护现场C．保护现场，恢复现场 D．保护断点，恢复断点6．MCS-51寻址方式中，操作数Ri加前缀“@”号的寻址方式是A。

A．寄存器间接寻址 B．寄存器寻址 C．基址加变址寻址 D．立即寻址7．MCS-51寻址方式中，位寻址的寻址空间是 D 。

A．工作寄存器R0～R7 B．专用寄存器SFR C．程序存贮器ROMＤ．片内RAM的20H～2FH字节中的所有位和地址可被8整除的SFR的有效位8．MCS-51寻址方式中，直接寻址的寻址空间是D。

A．工作寄存器R0～R7 B．专用寄存器SFR C．程序存贮器ROM Ｄ．片内RAM 00H--7FH的128字节和80H--FFH中的SFR9．执行指令MOVX A，@DPTR时，、脚的电平为C。

A．高电平，高电平 B．低电平，高电平C．高电平，低电平 D．低电平，低电平10．主程序执行完ACALL后返回主程序后，堆栈指针SP的值A。

A．不变 B．加2 C．加4 D．减211．单片机中使用MOVX A，@R1指令 C 寻址数据存贮器1050H单元。

A．能直接B．不能C．与P2口配合能 D．与P1口配合能12．下列指令判断若P1口最低位为高电平就转LP，否则就执行下一句的是B。

第3章_MCS-51单片机指令系统及汇编语言程序设计2


3. 汇编语言的语句格式是什么？使用标号有什么限制？注释段起什么作用？ 答案： MCS-51汇编语言的语句格式应符合下列结构： 【标号：】 操作码 【操作数】【；注释】 标号位于语句的开始，由以字母开头的字母和数字组成，它代表该语句的地址。 标号与操作码之间要用“：”隔开，标号与“：”之间不能有空格，“：”与操 作码之间可以有空格。 注释在语句的最后，以“；”开始，是说明性的文字，与语句的具体功能无关。 4. MCS-51汇编语言有哪几条常用伪指令？各起什么作用？ 答案： ORG：汇编程序起始地址，用来说明其后程序段在存储器中存放的起始地址； EQU：赋值指令，用来给变量标号赋予一个确定的数值； DB：定义数据字节，指令按字节数的形式把数据存放在存储单元中； DW：定义数据字，按字（双字节）的形式把数据存放在存储单元中； DS：定义存储区，从指定的地址单元开始，保留一定数量的存储单元； BIT：位定义，其功能是把位地址赋给字符名称； END：汇编结束，表明汇编语言程序结束。
2.顺序程序
顺序程序是指程序中没有使用转移类指令的程序段，机器执行这 类程序时也只需按照先后顺序依次执行，中间不会有任何分支、循环， 也不需要调用子程序。 例：将一个单字节十六进制数转换成BCD码。 解：算法分析。单字节十六进制数在0～255之间，将其除以100后， 商为百位数；余数除以10，商为十位数，余数为个位数。 设单字节数存放在40H，转换后，百位数存放在R0中，十位数存 放在R1中，个位数存放在R2中，具体程序如下： ORG 0030H MOV A, 40H ；将单字节十六进制数送入A中 MOV B，#64H ；将100送入B中, #64H可直接写成#100 DIV AB MOV R0，A ；百位数送R0，余数在B中 XCH A，B ；余数送入A中 MOV B，#0AH ；将10送入B中, #0AH可直接写成#10 DIV AB ；商为十位数，余数为个位数 MOV R1，A MOV R2，B SJMP $

(完整版)单片机,第三章答案

思考题：【3-1】汇编语言与C语言哪种语言的可读性和可移植性强？在对速度和时序敏感的场合应该使用什么语言?对于复杂的单片机系统一般采用C与汇编混合编程的形式这句话对吗？【3-2】二进制机器语言与C和汇编语言两者之间是什么关系？用C或汇编编制的程序在ROM中是以编译后的二进制代码的形式存放这句话对吗？【3-3】80C51系列单片机指令的格式包含哪几个部分？各部分之间的间隔符是什么？四个部分中哪个部分是必须存在的，哪几个部分是可有可无的？标号的格式和代表的意义是？【3-4】80C51系列单片机有哪几种寻址方式?【3-5】80C51单片机中立即数是存放在ROM中还是RAM中？【3-6】判断下列说法是否正确。

（1）立即数寻址方式是被操作的数据本身就在指令中，而不是它的地址在指令中。

（）（2）指令周期是执行一条指令的时间。

（）（3）指令中直接给出的操作数称为直接寻址。

（）（4）内部寄存器Rn（n=0~7）可作为间接寻址寄存器。

（）【3-7】80C51单片机可以进行直接寻址的区域是？【3-8】80C51单片机可以进行寄存器寻址的范围是？【3-9】80C51单片机可以进行寄存器间接寻址的寄存器是？寻址的范围是？【3-10】在寄存器间接寻址方式中，其“间接”体现在指令中寄存器的内容不是操作数，而是操作数的（）。

【3-11】80C51单片机变址寻址方式中可以作基址的寄存器是？可以作变址的寄存器是？@A+PC，@A+DPTR所找到的操作数是在ROM中对吗？【3-12】80C51单片机相对寻址改变的是PC的当前值，即改变的CPU执行指令的顺序这句话对否？【3-13】若访问特殊功能寄存器，只可以采用那种寻址方式?【3-14】若访问外部RAM单元，只可以使用哪种寻址方式?【3-15】若访问内部RAM单元，可使用哪些寻址方式?【3-16】若访问内外程序存储器，可使用哪些寻址方式?【3-17】80C51单片机可以进行位寻址的字节单元范围除11个可位寻址的特殊功能寄存器外还包括哪个区域？分别找出位地址是00H、08H、22H、7FH、D0H、E0H对应的字节地址？【3-18】已知（30H）=40H，（40H）=10H，（10H）=32H，（P1）=0EFH，试写出执行以下程序段后有关单元的内容。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

的寄存器, 其对应的最大额定值存放于 31H和 32H单元中。
查找最大额定值的程序如下: FMAX: MOV A, R2
ADD A, R2 ; 表中一个额定值为2个字节 MOV 31H, A MOV DPTR, ＃TAB ; 表首址
MOVC A, @A+DPTR; 查表读取第一个字节 XCH A, 31H ; 第一个字节内容存入31H INC DPTR MOVC A, @A+DPTR; 查表读取第二个字节 MOV 32H, A ; 第二字节的内容存入32H TAB: DW 1230H, 1450H, ... DW 2230H, 2440H, ... DW 3120H, 3300H, ...
(2） 外循环可以一层层向内循环进入, 结束时由里往外一
层层退出。
(3） 内循环可以直接转入外循环, 实现一个循环由多个条
件控制的循环结构方式。
例8 在内部 RAM中从
50H单元开始的连续单
元依次存放了一串字符, 该字符串以回车符为结束标 志, 要求测试该字符串的长度。 程序如下: START: MOV R2, ＃0FFH
MOVX A, @DPTR
MOV R2, A MOVX A, @DPTR CLR C
; 取第一个数
; 保存 ; 取第二个数
MOV DPTR, ＃ST2 ; 第二个数的指针
SUBB A, R2; 两数比较 JNC BIG2 ; 若第二个数大, 则转 XCH A, R2; 第一个数大 BIG1: MOV DPTR, ＃ST3
中存放两个不带符号的二进制数, 找出其中 的大数存入外部 RAM 中的 ST3单元中。
例 4 比较两个无符号数的大小。
程序如下： ORG ST1 ST2 ST3 EQU EQU EQU 1000H 2000H 2100H 2200H ; 清零Cy
START: CLR C
MOV DPTR, ＃ST1 ; 第一个数的指针
ORG 1000H

HEXASC: MOV A, HEX
ANL A, ＃ 0FH
ADD A, ＃ 3; 修改指针
MOVC A, @A+PC
MOV HEX, A
RET
ASCTAB: DB 30H, 31H, 32H, 33H, 34H DB 35H, 36H, 37H, 38H, 39H DB 41H, 42H, 43H, 44H, 45H
DB 46H
在这个程序中, 查表指令MOVC A, @A+PC到表格首 地址有两条指令, 占用 3 个字节地址空间, 故修改指针应加 3。
例 10 设有一个巡回检测报警装置, 需对 96 路输入进行 控制, 每路有一个额定的最大值, 是双字节数。当检测量大于 该路对应的最大值时, 就越限报警。假设R2 为保存检测路数
其工作单元清零程序如下:
CLEAR: CLR A

MOV DPTR, ＃8000H ; 工作单元首址送指针 MOV R2, 50 ; 置循环次数
CLEAR1: MOVX @DPTR, A INC DPTR ; 修改指针
DJNZ R2, CLEAR1; 控制循环
RET
例 6
设在内部 RAM的BLOCK单元开始处有长度为
DELAY: MOV R5, ＃100
DEL0:
DEL1: DEL2:
MOV R6, ＃200
MOV R7, ＃248 DJNZ R7, DEL2 DJNZ R6, DEL1 DJNZ R5, DEL0
RET
上例程序中采用了多重循环程序, 即在一个循环体中又包 含了其它的循环程序, 这种方式是实现延时程序的常用方法。 使用多重循环时, 必须注意: (1） 循环嵌套, 必须层次分明, 不允许产生内外层循环交叉。
MOVC A, @A+PC
MOVC A, @A+DPTR
例 9 一个十六进制数存放在内部 RAM 的 HEX单元的
低 4 位中, 将其转换成ASCII码并送回 HEX单元。
十六进制 程如下: 0～9的ASCII码为 30H～39H, A～F的
ASCII码为41H～46H, ASCII码表格的首地址为ASCTAB。编
; R0指向最高位地址
MOV R1, ＃03 ; 计数值送R1 MOV R2, ＃0 ; 存放结果的高位清零
MOV A, @R0
MOV R3, A LOOP: MOV A, R3
MOVC A, @A+DPTR; 查表得温度值低位字节
MOV23H, A RET
TAB: DW …
7 数制转换
例 16 将一个字节二进制数转换成 3 位非压缩型BCD码。 设一个字节二进制数在内部RAM 40H单元, 转换结果放 入内部 RAM 50H#, 51H, 52H单元中（高位在前）, 程序如 下:
例 15 在一个温度检测系统中, 温度模拟信号由 10 位A/D 输入。将A/D结果转换为对应温度值, 可采用查表方法实现。 先由实验测试出整个温度量程范围内的A/D转换结果, 把A/D 转换结果000H～3FFH所对应的温度值组织为一个表存储在
程序存储器中, 那么就可以根据检测到的模拟量的 A/D转换
MOV R0, ＃4FH ; 数据指针R0置初值
LOOP: INC R0
INC R2
CJNE @R0, ＃0DH, LOOP
RET
6 查表程序设计
查表程序是一种常用程序, 它广泛使用于 LED显示控制、 打印机打印控制、数据补偿、数值计算、转换等功能程序中,
这类程序具有简单、执行速度快等特点。
二、 多重循环
例 7 10 秒延时程序。
延时程序与 MCS - 51 执行指令的时间有关, 如果 使用 6 MHz晶振, 一个机器周期为 2 μs, 计算出一条 指令以至一个循环所需要的执行时间, 给出相应的循 环次数, 便能达到延时的目的。编写10 秒延时程序
二、 多重循环 例 7 10 秒延时程序。 延时程序与 MCS - 51 执行指令的时间有关, 如果使用 6 MHz晶振, 一个机器周期为 2 μs, 计算出一条指令以至一个循 环所需要的执行时间, 给出相应的循环次数, 便能达到延时的 目的。10 秒延时程序如下:
ANL A, ＃0FH ; 取第一个数的低半字节
; 移至高半字节 ; 修改数据指针 ; 取第二个单元中的内容
ANL A, ＃ 0FH ; 取第二个数的低半字节
ORL A, @R1
MOV 50H, A RET
; 拼字
; 存放结果
例 3 x, y均为8位二进制数, 设 x存入R0, y存入R1, 求解: y=syn(x)
MOV21H, A
MOVA, 20H RLCA
MOV20H, A
MOVA, 21H ; 表首地址+偏移量 ADDC A, DPL MOVDPL, A
MOVA, 20H ADDC A, DPH MOVDPH, A CLR A MOVC A, @A+DPTR; 查表得温度值高位字节 MOV22H, A CLRA INCDPTR
LEN个的无符号数据块, 试编一个求和程序, 并将和存入内
部 RAM的 SUM单元（设和不超过 8 位）。 BLOCK EQU 20H LEN EQU 30H SUM EQU 40H START: CLR A ; 清累加器A MOV R2, ＃LEN; 数据块长度送R2 MOV R1, ＃BLOCK ; 数据块首址送R1 LOOP: ADD A, @R1 ; 循环加法 INC R1; 修改地址指针 DJNZ R2, LOOP ; 修改计数器并判断 MOV SUM, A; 存和 RET
例 2 将两个半字节数合并成一个一字节数。
设内部RAM 40H#, 41H单元中分别存放着 8 位二进制
数, 要求取出两个单元中的低半字节, 并成一个字节后, 存入 50H单元中。
例 2 将两个半字节数合并成一个一字节数。
START: MOV R1, ＃40H ; 设置R1为数据指针 MOV A, @R1 SWAP A INC R1 XCH A, @R1 ; 取出第一个单元中的内容
HEXBCD: MOV A, 40H MOV B, ＃100 DIV AB
MOV 50H, A
MOV A, ＃10 XCH A, B
DIV AB
MOV 51H, A MOV 52H, B RET
例 17 设 4 位BCD码依次存放在内存 RAM中 40H~43H 单元的低4 位, 高 4 位都为 0, 要求将其转换为二进制数, 结
值查找出相应的温度值。 设测得的A/D转换结果已存入 20H#, 21H单元中（高位 字节在20H中, 低位字节在21H中）, 查表得到的温度值存放 在22H#,23H单元（高位字节在 22H中, 低位字节在23H中）。
程序如下: FTMP: MOV DPTR, ＃TAB CLRC RLCA ; DPTR←表首地址 MOVA, 21H ; （20H）（21H）×2
果存入 R2R3 中。
一个十进制数可表示为:
Dn×10n +Dn-1×10n-1 +… + D0×100
=（…（（Dn×10+Dn-1）×10+Dn-2）×10+…）+D0
当n=3时, 上式可表示为:
（（D3×10+D2）×10+D1）×10+D0
BCDHEX: MOV R0, ＃40H
汇编语言程序设计例题

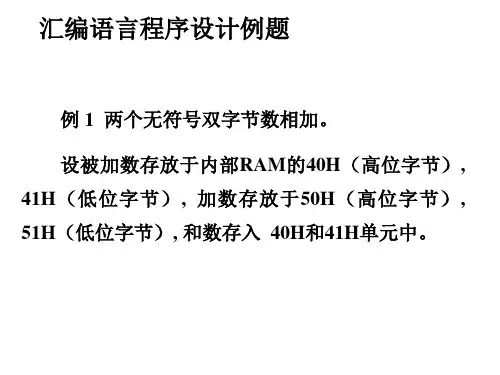

例 1 两个无符号双字节数相加。
设被加数存放于内部RAM的40H（高位字节）, 41H（低位字节）, 加数存放于50H（高位字节）, 51H（低位字节）, 和数存入 40H和41H单元中。
程序如下:
START: CLR C ; 将Cy清零
