屋面防水工程施工方案ppt课件
1）、电动搅拌器、高压吹风机、自动热风焊接机、火焰枪
2）、喷灯或可燃气体焰炬、铁抹子、滚动刷、长把滚动刷、钢 卷尺、剪刀、扫帚、小线等。
3、技术准备：
1）、认真熟悉图纸，确定上人屋面的做法材料要求，验收标准。 编制屋面工程施工方案，报监理审批后进行施工技术交底。确定防 水专业施工队的选择，防水层施工必须由具备防水资质的施工单位 进行施工，施工人员必须全部持证上岗。
穿过地面墙面处的管根，地漏等不得碰损，变 形。
涂膜防水层施工后，固化前不允许上人行走踩 踏，以防止破坏涂膜防水层造成渗漏。
15
安全保证措施
施工人员必须佩带安全帽，危险地带必须配备安全带。 严禁施工人员酒后施工。 在施工人员进场前做好安全教育，并在施工中确定安全员，
落实安全检查措施。 严格施工用电安全保护工作，并在施工时配备好灭火器材。 大风或大雨天气，为保证安全和施工质量，应停止施工。 牢固树立“安全第一，预防为主”的安全生产方针，操作
10
卷材的铺贴方向
当屋面坡度小于3%时，卷材宜平行屋 脊铺贴；屋面坡度在3～15%时，卷材 可平行或垂直屋脊铺贴；屋面坡度大于 15%或屋面受震动时，卷材应垂直屋脊 铺贴；上下层卷材不得相互垂直铺贴。
平行于屋脊铺贴时，应从天沟或檐口开 始向上逐层铺贴，两幅卷材的长边搭接 (压边)应顺流水方向，长边搭接宽度不 小于70mm(满粘法)或100mm(空铺、 点粘、条粘法)；短边搭接(接头)应顺主 导风向，搭接宽度不小于100mm(满粘 法)或150mm(空铺、点粘、条粘法)。
前，的现场管理人员必须向操作班组进行安全技术交底， 积极开展班前安全活动，安检人员勤检查、督促。 屋面四周女儿墙以上的外脚手架、防护栏杆，屋面施工中 严禁拆除。 屋面工程施工中，杂物、废料严禁从屋面直接向下抛掷。
2）、喷灯或可燃气体焰炬、铁抹子、滚动刷、长把滚动刷、钢 卷尺、剪刀、扫帚、小线等。
3、技术准备：
1）、认真熟悉图纸，确定上人屋面的做法材料要求，验收标准。 编制屋面工程施工方案，报监理审批后进行施工技术交底。确定防 水专业施工队的选择，防水层施工必须由具备防水资质的施工单位 进行施工，施工人员必须全部持证上岗。
穿过地面墙面处的管根，地漏等不得碰损，变 形。
涂膜防水层施工后，固化前不允许上人行走踩 踏，以防止破坏涂膜防水层造成渗漏。
15
安全保证措施
施工人员必须佩带安全帽，危险地带必须配备安全带。 严禁施工人员酒后施工。 在施工人员进场前做好安全教育，并在施工中确定安全员，
落实安全检查措施。 严格施工用电安全保护工作，并在施工时配备好灭火器材。 大风或大雨天气，为保证安全和施工质量，应停止施工。 牢固树立“安全第一，预防为主”的安全生产方针，操作
10
卷材的铺贴方向
当屋面坡度小于3%时，卷材宜平行屋 脊铺贴；屋面坡度在3～15%时，卷材 可平行或垂直屋脊铺贴；屋面坡度大于 15%或屋面受震动时，卷材应垂直屋脊 铺贴；上下层卷材不得相互垂直铺贴。
平行于屋脊铺贴时，应从天沟或檐口开 始向上逐层铺贴，两幅卷材的长边搭接 (压边)应顺流水方向，长边搭接宽度不 小于70mm(满粘法)或100mm(空铺、 点粘、条粘法)；短边搭接(接头)应顺主 导风向，搭接宽度不小于100mm(满粘 法)或150mm(空铺、点粘、条粘法)。
前，的现场管理人员必须向操作班组进行安全技术交底， 积极开展班前安全活动，安检人员勤检查、督促。 屋面四周女儿墙以上的外脚手架、防护栏杆，屋面施工中 严禁拆除。 屋面工程施工中，杂物、废料严禁从屋面直接向下抛掷。

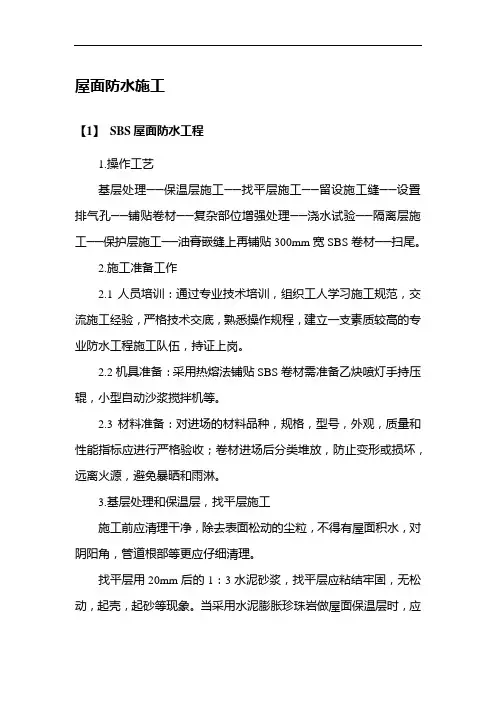

屋面防水施工
屋面防水施工【1】SBS屋面防水工程1.操作工艺基层处理──保温层施工──找平层施工──留设施工缝──设置排气孔──铺贴卷材──复杂部位增强处理──浇水试验──隔离层施工──保护层施工──油膏嵌缝上再铺贴300mm宽SBS卷材──扫尾。
2.施工准备工作2.1人员培训：通过专业技术培训，组织工人学习施工规范，交流施工经验，严格技术交底，熟悉操作规程，建立一支素质较高的专业防水工程施工队伍，持证上岗。
2.2机具准备：采用热熔法铺贴SBS卷材需准备乙炔喷灯手持压辊，小型自动沙浆搅拌机等。
2.3材料准备：对进场的材料品种，规格，型号，外观，质量和性能指标应进行严格验收；卷材进场后分类堆放，防止变形或损坏，远离火源，避免暴晒和雨淋。
3.基层处理和保温层，找平层施工施工前应清理干净，除去表面松动的尘粒，不得有屋面积水，对阴阳角，管道根部等更应仔细清理。
找平层用20mm后的1：3水泥砂浆，找平层应粘结牢固，无松动，起壳，起砂等现象。
当采用水泥膨胀珍珠岩做屋面保温层时，应做排汽道。
排汽道应纵横贯通，并应与大气连通的排气孔相通。
排气孔的数量宜为36平方米屋面面积设置一个。
排汽出口应埋设排汽管，排汽管应设置在结构层上，，穿过保温层的管壁应设排气孔。
排气孔的构造见有关图集铺设屋面防水卷材的找平层宜设分割缝，缝宽宜为20mm，并嵌填密封材料。
分格缝纵横间距不已大于6m。
分格缝构造见有关图集。
4.铺贴卷材4.1铺贴卷材前对找平层以及进场防水卷材的质量进行验收。
清扫找平层，在找平层上排尺寸，弹出基准线。
4.2将成卷的卷材置于找平层下坡，对准基准线，用喷灯烘烤卷材底面，加热要均匀，当底面涂盖层熔化到有光泽发黑时，滚动卷材，使其底面与基层粘贴牢固。
4.3滚铺卷材时应防止出现皱折，走斜，依次顺序边对准基准线边铺贴，对平面与立面相连接的卷材应由下向上铺贴，使卷材紧贴阴角，不得有空缺或粘贴不牢现象。
4.4卷材的长边搭接不小于80mm，短边搭接不小于100mm，搭接部位的粘贴应在大面积铺贴后进行，两粘结面均须加热熔化，以保证搭接部位粘结牢固，封闭严密。
屋面防水完整ppt课件
.
• 2 施工工艺
• 1）、清理基层：施工前将验收合格的找平 层表面的尘土、杂物清扫干净。将防水薄 弱部位进行增强处理，如管道，落水口周 边及泛水处加铺无纺布作为涂料附加增强 层。
• 2）、涂刷基层处理剂：按产品说明书配套 使用，将配制好氯丁橡胶沥青胶粘剂（搅 拌均匀）用长把滚刷均匀涂刷于找平层表 面上，常温经过4h后（以不粘脚为准）， 开始铺贴卷材。注意涂刷基层处理剂要均 匀一致，切勿反复涂刷。
.
卷材防水屋面
• 卷材防水屋面是指采用粘结胶粘贴卷材或 采用带地面粘结胶的卷材进行热熔或冷粘 贴于屋面基层进行防水的屋面。
• 典型的构造层次（由上至下）为： • 正置式--保温层活使用面层、卷材防水层、
找平层、保温层、隔气层、找坡找平层、 结构层； • 倒置式--保温层活使用面层、水泥砂浆找平 层、保温层、卷材防水层、找坡找平层、 结构层；
• 9、上下两层和相邻两幅卷材接缝应错开三 分之一幅宽。
.
三、保温层
• 1、保温材料准备：采用挤塑聚苯乙烯泡沫 塑料板，进场产品必须有出厂产品合格证 和检测报告，材料的品种、规格、性能等 应符合现行国家产品标准和设计要求，保 温层应保持干燥。
• 2、施工工艺：防水层清理→保温材料铺设 • 1）、屋面板清理：防水层表面的尘土、杂
.
七、细石混凝土盖层
• 1、材料 • 40厚C20细石混凝土，内配配Φ6.5@200 双向钢
筋网片分格缝双向@3000，缝宽10，缝内SBS改 性嵌沥青油膏，分格缝处钢筋断开，塑料薄膜。 • 3、施工工艺流程 • 基层清理→弹线分格→做灰饼、冲筋→分格缝泡 沫板及固定→钢筋网片绑扎安装→细石混凝土保 护层大面施工→养护成活→掏出分隔缝内预留的 泡沫板后灌缝→清理成活，进入下一道工序。
• 2 施工工艺
• 1）、清理基层：施工前将验收合格的找平 层表面的尘土、杂物清扫干净。将防水薄 弱部位进行增强处理，如管道，落水口周 边及泛水处加铺无纺布作为涂料附加增强 层。
• 2）、涂刷基层处理剂：按产品说明书配套 使用，将配制好氯丁橡胶沥青胶粘剂（搅 拌均匀）用长把滚刷均匀涂刷于找平层表 面上，常温经过4h后（以不粘脚为准）， 开始铺贴卷材。注意涂刷基层处理剂要均 匀一致，切勿反复涂刷。
.
卷材防水屋面
• 卷材防水屋面是指采用粘结胶粘贴卷材或 采用带地面粘结胶的卷材进行热熔或冷粘 贴于屋面基层进行防水的屋面。
• 典型的构造层次（由上至下）为： • 正置式--保温层活使用面层、卷材防水层、
找平层、保温层、隔气层、找坡找平层、 结构层； • 倒置式--保温层活使用面层、水泥砂浆找平 层、保温层、卷材防水层、找坡找平层、 结构层；
• 9、上下两层和相邻两幅卷材接缝应错开三 分之一幅宽。
.
三、保温层
• 1、保温材料准备：采用挤塑聚苯乙烯泡沫 塑料板，进场产品必须有出厂产品合格证 和检测报告，材料的品种、规格、性能等 应符合现行国家产品标准和设计要求，保 温层应保持干燥。
• 2、施工工艺：防水层清理→保温材料铺设 • 1）、屋面板清理：防水层表面的尘土、杂
.
七、细石混凝土盖层
• 1、材料 • 40厚C20细石混凝土，内配配Φ6.5@200 双向钢
筋网片分格缝双向@3000，缝宽10，缝内SBS改 性嵌沥青油膏，分格缝处钢筋断开，塑料薄膜。 • 3、施工工艺流程 • 基层清理→弹线分格→做灰饼、冲筋→分格缝泡 沫板及固定→钢筋网片绑扎安装→细石混凝土保 护层大面施工→养护成活→掏出分隔缝内预留的 泡沫板后灌缝→清理成活，进入下一道工序。

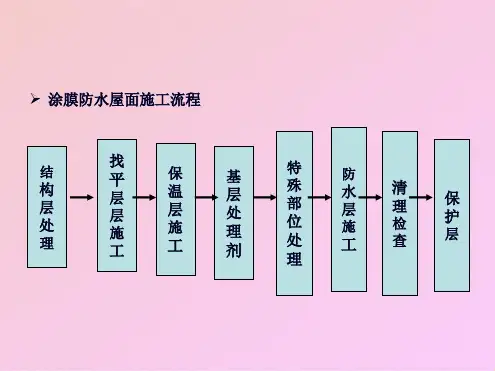

防水屋面(共8张PPT)
防水层混凝土应采与用机板械振缝捣对密实齐。 ，其纵横向间距不宜大于6m。
涂膜防水屋面应设涂层保护层。 必须待上道涂层干燥后方可进行后道涂料施工，干燥时间视当地温度和湿度而定，一般为4～24h。
屋面板支承端每个开间应留设横向缝。 防水层混凝土应采用机械振捣密实。
在板端、板缝、檐口与屋面板交接处，必须加铺附加层 在分格缝处安置分格木条。
作用：减少结构变形对防水层的不利影响 隔离层可采用纸筋灰或麻刀灰、低标号砂浆、干铺卷材等。
➢ 分格缝设置
在结构应力变化较大的部位。
在结构应力变化较大的部位。 与板缝对齐，其纵横向间距不宜大于6m。
屋脊应留纵向缝，分格的面积以20m2左右为宜。 铺设胎体增强材料时按卷材铺贴要求铺贴 在板端、板缝、檐口与屋面板交接处，必须加铺附加层
作用：减少结构变形对防水层的不利影响
双向钢筋网片。 必须待上道涂层干燥后方可进行后道涂料施工，干燥时间视当地温度和湿度而定，一般为4～24h。
涂膜防水屋面应设涂层保护层。 在防水混凝土层的中部配置直径为4mm，间距为100-200mm的双向钢筋网片。
防水层混凝土应采用机械振捣密实。 防水层混凝土应采用机械振捣密实。
➢ 分格缝处理
涂膜防水屋面应设涂层保护层。 在防水混凝土层的中部配置直径为4mm，间距为100-200mm的双向钢筋网片。 必须待上道涂层干燥后方可进行后道涂料施工，干燥时间视当地温度和湿度而定，一般为4～24h。
细石混凝土防水混屋面凝施工土流程的浇捣按先远后近、先高后低的原则进行。
防水层混凝土应采用机械振捣密实。
涂膜防水屋面应设涂层保护层。
需；的附加层。
二、刚性防水屋面
➢ 刚性防水屋面构造
厚度不小强于度4不0小m于mC20
涂膜防水屋面应设涂层保护层。 必须待上道涂层干燥后方可进行后道涂料施工，干燥时间视当地温度和湿度而定，一般为4～24h。
屋面板支承端每个开间应留设横向缝。 防水层混凝土应采用机械振捣密实。
在板端、板缝、檐口与屋面板交接处，必须加铺附加层 在分格缝处安置分格木条。
作用：减少结构变形对防水层的不利影响 隔离层可采用纸筋灰或麻刀灰、低标号砂浆、干铺卷材等。
➢ 分格缝设置
在结构应力变化较大的部位。
在结构应力变化较大的部位。 与板缝对齐，其纵横向间距不宜大于6m。
屋脊应留纵向缝，分格的面积以20m2左右为宜。 铺设胎体增强材料时按卷材铺贴要求铺贴 在板端、板缝、檐口与屋面板交接处，必须加铺附加层
作用：减少结构变形对防水层的不利影响
双向钢筋网片。 必须待上道涂层干燥后方可进行后道涂料施工，干燥时间视当地温度和湿度而定，一般为4～24h。
涂膜防水屋面应设涂层保护层。 在防水混凝土层的中部配置直径为4mm，间距为100-200mm的双向钢筋网片。
防水层混凝土应采用机械振捣密实。 防水层混凝土应采用机械振捣密实。
➢ 分格缝处理
涂膜防水屋面应设涂层保护层。 在防水混凝土层的中部配置直径为4mm，间距为100-200mm的双向钢筋网片。 必须待上道涂层干燥后方可进行后道涂料施工，干燥时间视当地温度和湿度而定，一般为4～24h。
细石混凝土防水混屋面凝施工土流程的浇捣按先远后近、先高后低的原则进行。
防水层混凝土应采用机械振捣密实。
涂膜防水屋面应设涂层保护层。
需；的附加层。
二、刚性防水屋面
➢ 刚性防水屋面构造
厚度不小强于度4不0小m于mC20

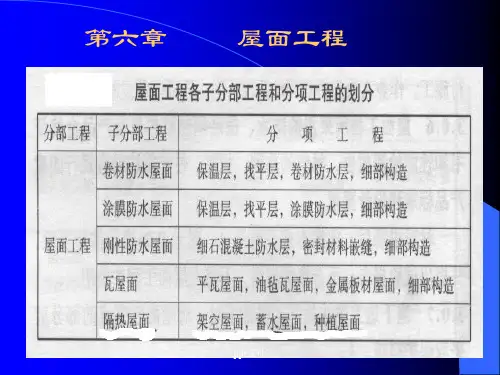

屋面及防水工程PPT课件
防
防
防
一、卷材防水屋面
▪ 常用材料包括沥青防水卷材、高聚物(如 SBS、APP等)改性沥青防水卷材、合成 高分子防水卷材
SBS卷材
卷材屋面构造
保护层 卷材防水层 冷底子油、结合层 找平层 钢筋混凝土承重层
保护层 卷材防水层 冷底子油、结合层 找平层 保温层 隔气层 钢筋混凝土承重层
（a）
（b）
图 8.10 卷材防水屋面构造层次示意图
（a）不保温卷材屋面
（b）保温卷材屋面
卷材防水层施工
基层要求 ▪ 找平层应留分格缝。 ▪ 基层必须清扫干净。屋面及檐口、檐沟、天沟找平层
的排水坡度，必须符合设计要求。 ▪ 在与突出屋面结构的连接处以及在房屋的转角处，均
应做成圆弧或钝角。 ▪ 基层应有足够的强度和刚度，承受荷载时不致产生显
当然，搭接、密封、基层粘结、铺设方向、 搭接宽度，以及保护层，需设置排气通道等 项目亦应列为检验项目，。
二、涂膜防水施工
涂膜防水屋面的涂料主要有高聚物改性 沥青防水涂料，合成高分子防水涂料和聚合 物水泥防水涂料。涂膜防水屋面主要适用于 防水等级为Ⅲ级、Ⅳ级的屋面防水，也可用 作为Ⅰ级、Ⅱ级屋面多道防水设防中的一道 防水层。
▪ 防水混凝土迎水面钢筋保护层的厚度不小于 50mm。绑扎钢筋的铅丝应向里侧弯曲，不要 外露。
▪ 配料，必须按实验室制定的配料单严格控制各 种材料用量，不得随意增加。
▪ 混凝土的搅拌必须采用机械搅拌，搅拌参数准 确
▪ 防水混凝土施工缝留设及施工合理。 ▪ 穿墙管（盒）施工与构造满足要求。
止水板 ≥300
SBS卷材自粘滚铺法施工
图8－13 自粘型卷材滚铺法施工示意图
排汽屋面的施工
屋面防水工程施工图解 ppt课件
ppt课件
10
ppt课件
11
4）找平层应设分格缝，并嵌填密封材料。分格 缝应留设在板端缝处，其纵横缝的最大间距： 水泥砂浆或细石混凝土找平层，不宜大于6m； 沥青砂浆找平层，不宜大于是4m。
ppt课件
12
3、底油结合层
ppt课件
13
4、卷材防水层 1)适用：Ⅰ-Ⅳ级的屋面防水 2)分类： 高聚物改性沥青防水卷材 合成高分子防水卷材 沥青防水卷材
脂粘结固定在砼基层上
ppt课件
37
3、金属板材屋面
适用：Ⅰ—Ⅲ级防水等级
ppt课件
38
五、隔热屋面工程
1）架空屋面
架空高度： 100—300
ppt课件
39
ppt课件
40
2）蓄水屋面：
a.每区边长不宜大于 10m，
b.在变形缝两侧应分 成两个互不连通的蓄 水区
c.长度做横向伸缩缝 一道
d.蓄水屋面应设置人
ppt课件
14
3) 3)
ppt课件
15
5）铺贴方法： a.冷粘法
ppt课件
16
ppt课件
17
b.热熔法：
c.自粘法
d.热ppt风课件 焊接法
18
5)施工要求：
(1）坡度＞25%时，应固定，固定点应密封严密
(2）卷材铺贴方向：
a.屋面坡度小于3%时，卷材宜平行屋脊铺贴
b.坡度在3%—15%时，卷材可平行或垂直屋脊铺贴
行通道
ppt课件
41
ቤተ መጻሕፍቲ ባይዱ）种植屋面
ppt课件
42
ppt课件
43
1、屋面的防水等级和设防要求 2、卷材防水层施工要求 3、刚性防水屋面施工要求
屋面防水施工ppt
CLICK HERE TO ADD A TITLE
屋面防水施工
单击此处添加副标题
单/击/此/处/添/加/正/文
一.工艺流程
1、保温上人屋面（二级防水）
钢筋混凝土屋面板→20厚1：2.5水泥砂浆找平层 →冷底子油一遍，热石油沥青二遍隔汽层→1﹕6 水泥膨胀珍珠岩找坡i=2%(最薄处30厚)→20厚1： 2.5水泥砂浆找平层→4厚SBS卷材防水层→挤塑 聚苯板作保温层→聚脂无纺布隔离层一道→40厚 C20细石砼刚性防水层，加3%防水剂，内配 Φ4@200*200钢筋网→面层用户自理。
搭接逢的粘贴
卷材铺好压贴后，将搭接部位结合全面清除干净，用棉纱粘少量 汽油擦洗，然后采用油漆刷均匀涂刷，不得出现露底、堆积现象。 涂胶量可按产品说明控制，待胶粘剂表面干燥后即可进行粘合。 粘合时从一端开始，边压合边驱逐空气，不允许有气泡和皱折现 象。然后用手持滚筒顺边认真滚压一遍，使其粘接牢固。三层重 叠处用密封料预先加以填封，否则将会成为渗水通道。搭接逢全 部粘贴后，封口要用密封材料封严，密封时严逢刮涂，不得留有 缺口，密封宽度不应小于10mm。
2、保温非上人屋面（二级防水）
钢筋混凝土屋面板→20厚1：2.5水泥砂浆找平层→冷底子油一遍，热石油沥 青二遍隔汽层→1﹕6水泥膨胀珍珠岩找坡i=2%(最薄处30厚)→20厚1：2.5水 泥砂浆找平层→3厚SBS改性沥青卷材防水层→挤塑聚苯板作保温层→丙烯酸 脂无纺布隔离层一道→40厚C20细石砼刚性防水层，加3%防水剂，内配 Φ4@200*200钢筋网。
基层表面涂刷基层胶粘剂重难点为阴阳角、平立面转角处、卷材收头处、排水口、伸出屋面弯道根部 等节点部位，这些部位有增强层时应用接逢胶粘剂。
5. 卷材铺贴热作法
涂刷胶粘剂与铺贴卷材间的间隔时间确定：用指触不粘手时即可开始粘贴卷材。铺贴时应对准已弹好 的粉线，并在铺贴好的卷材上弹出搭接宽度线。E、再大面积烧贴3.00㎜SBS改性沥青防水卷材，烧 贴时
屋面防水施工
单击此处添加副标题
单/击/此/处/添/加/正/文
一.工艺流程
1、保温上人屋面（二级防水）
钢筋混凝土屋面板→20厚1：2.5水泥砂浆找平层 →冷底子油一遍，热石油沥青二遍隔汽层→1﹕6 水泥膨胀珍珠岩找坡i=2%(最薄处30厚)→20厚1： 2.5水泥砂浆找平层→4厚SBS卷材防水层→挤塑 聚苯板作保温层→聚脂无纺布隔离层一道→40厚 C20细石砼刚性防水层，加3%防水剂，内配 Φ4@200*200钢筋网→面层用户自理。
搭接逢的粘贴
卷材铺好压贴后，将搭接部位结合全面清除干净，用棉纱粘少量 汽油擦洗，然后采用油漆刷均匀涂刷，不得出现露底、堆积现象。 涂胶量可按产品说明控制，待胶粘剂表面干燥后即可进行粘合。 粘合时从一端开始，边压合边驱逐空气，不允许有气泡和皱折现 象。然后用手持滚筒顺边认真滚压一遍，使其粘接牢固。三层重 叠处用密封料预先加以填封，否则将会成为渗水通道。搭接逢全 部粘贴后，封口要用密封材料封严，密封时严逢刮涂，不得留有 缺口，密封宽度不应小于10mm。
2、保温非上人屋面（二级防水）
钢筋混凝土屋面板→20厚1：2.5水泥砂浆找平层→冷底子油一遍，热石油沥 青二遍隔汽层→1﹕6水泥膨胀珍珠岩找坡i=2%(最薄处30厚)→20厚1：2.5水 泥砂浆找平层→3厚SBS改性沥青卷材防水层→挤塑聚苯板作保温层→丙烯酸 脂无纺布隔离层一道→40厚C20细石砼刚性防水层，加3%防水剂，内配 Φ4@200*200钢筋网。
基层表面涂刷基层胶粘剂重难点为阴阳角、平立面转角处、卷材收头处、排水口、伸出屋面弯道根部 等节点部位，这些部位有增强层时应用接逢胶粘剂。
5. 卷材铺贴热作法
涂刷胶粘剂与铺贴卷材间的间隔时间确定：用指触不粘手时即可开始粘贴卷材。铺贴时应对准已弹好 的粉线，并在铺贴好的卷材上弹出搭接宽度线。E、再大面积烧贴3.00㎜SBS改性沥青防水卷材，烧 贴时
屋面防水工程ppt课件
10～20mm的粘土砂浆（石灰膏∶砂∶粘 土=1∶2.4∶3.6）一层，要求平整、压 实、抹光。
•②
• 先将结构层找平，然后在干燥的找平 层上铺一层3～8mm厚的干砂滑动层，再在 上面铺一层卷材。
• 高聚物改性沥青卷材热熔法施工
• 热粘贴是指采用热玛碲脂或采用火焰 加热熔化热熔防水卷材底层的热熔胶 进行粘结的施工方法。常用的有SBS或 APP (APAO)改性沥青热熔卷材，热玛 碲脂或热熔改性沥青粘结胶粘贴的沥 青卷材或改性沥青卷材。这种工艺主 要针对含有沥青为主要成分的卷材和 胶粘剂厚度小于3mm的卷材严禁采用热 熔法施工
沟、管根、转角 …） • 按标高由低到高（顺水搭接）
（2）卷材铺帖
• 1)热沥青胶结料沥青防水卷材的铺贴 • ①浇热玛埔脂法(浇油法)，浇油法是操作工手
提热玛墙脂壶，在铺贴卷材的前方作蛇形浇热 玛埔脂，其宽度比卷材每边少10～20mm，浇玛 蹄脂的速度要和铺卷材速度同步。 • ②涂刷沥青胶法，涂刷热沥青胶法是操作工在 铺贴卷材的前方，用长柄棕刷蘸热沥青胶涂刷， 刷油长度以30～50cm为宜，出油毡宽度不应大 于5cm，不得在冷底子油面上来回揉刷，以免降 低热沥青胶的温度或没有波浪形。涂刷热沥青 胶的速度要和铺卷材同步。
• 第三步：涂胶后—铺卷材，相隔时间10~30分 钟
自粘贴卷材施工
• 高聚物改性沥青卷材，撕掉一层薄膜隔离 纸后,它有自粘胶，可直接铺在基层上。
10.2 地下防水
• 一、概述 • （一）施工原则： • 1、杜绝防水层对水的吸附和毛细渗
透 • 2、接缝严密，形成封闭的整体； • 3、消除所留孔洞造成的渗漏； • 4、防止不均匀沉降而拉裂防水层； • 5、防水层做至可能渗漏范围以外。
• 干铺板块材料—铺平垫稳，板缝用同类材 料填实；分层铺时上下错缝
•②
• 先将结构层找平，然后在干燥的找平 层上铺一层3～8mm厚的干砂滑动层，再在 上面铺一层卷材。
• 高聚物改性沥青卷材热熔法施工
• 热粘贴是指采用热玛碲脂或采用火焰 加热熔化热熔防水卷材底层的热熔胶 进行粘结的施工方法。常用的有SBS或 APP (APAO)改性沥青热熔卷材，热玛 碲脂或热熔改性沥青粘结胶粘贴的沥 青卷材或改性沥青卷材。这种工艺主 要针对含有沥青为主要成分的卷材和 胶粘剂厚度小于3mm的卷材严禁采用热 熔法施工
沟、管根、转角 …） • 按标高由低到高（顺水搭接）
（2）卷材铺帖
• 1)热沥青胶结料沥青防水卷材的铺贴 • ①浇热玛埔脂法(浇油法)，浇油法是操作工手
提热玛墙脂壶，在铺贴卷材的前方作蛇形浇热 玛埔脂，其宽度比卷材每边少10～20mm，浇玛 蹄脂的速度要和铺卷材速度同步。 • ②涂刷沥青胶法，涂刷热沥青胶法是操作工在 铺贴卷材的前方，用长柄棕刷蘸热沥青胶涂刷， 刷油长度以30～50cm为宜，出油毡宽度不应大 于5cm，不得在冷底子油面上来回揉刷，以免降 低热沥青胶的温度或没有波浪形。涂刷热沥青 胶的速度要和铺卷材同步。
• 第三步：涂胶后—铺卷材，相隔时间10~30分 钟
自粘贴卷材施工
• 高聚物改性沥青卷材，撕掉一层薄膜隔离 纸后,它有自粘胶，可直接铺在基层上。
10.2 地下防水
• 一、概述 • （一）施工原则： • 1、杜绝防水层对水的吸附和毛细渗
透 • 2、接缝严密，形成封闭的整体； • 3、消除所留孔洞造成的渗漏； • 4、防止不均匀沉降而拉裂防水层； • 5、防水层做至可能渗漏范围以外。
• 干铺板块材料—铺平垫稳，板缝用同类材 料填实；分层铺时上下错缝
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.基层要求 基层应有足够的强度和刚度，承受荷载时不至于产生显著 变形。
铺设屋面隔气层和防水层以前，基层必须清扫干净。
大家学习辛苦了，还是要坚持
继续保持安静
基层找平材料:水泥砂浆、细石混凝土、沥青砂浆 要求：平整、坚实、清洁、无凹凸形及尖锐颗粒。
平整度检查：
用2 m长的直尺紧靠基层表面，基层与直尺间的最大空隙 不应超过5 mm，空隙仅允许有平缓变化，每米长度内不 得多于一处。
课题1 屋面防水工程
一、卷材防水屋面
卷材防水屋面：用胶结材料粘贴卷材进行防水的屋面。 优点：重量轻、防水性能好的，其防水层的柔韧性好，能 适应一定程度的结构松动和胀缩变形
沥青防水卷材 卷材 高聚物改性沥青防水卷材
合成高分子防水卷材
（一）卷材防水屋面构造
不保温卷材屋面
保温卷材屋面
（二）卷材防水层施工
沥青防水卷材外观质量
改性沥青防水卷材： 以合成高分子聚合物改性沥青为涂盖层，纤维织物或纤维 毡为胎体，粉状、粒状、片状或薄膜材料为覆面材料制成 可卷曲的片状材料。 特点：高、低温性能、塑韧性、明显改善，抗老化性提高
改性沥青防水卷材的外观质量要求
合成高分子防水卷材： 以合成高分子材料为主体，掺入适量化学助剂和填料优异的弹性和抗拉强度，对基层变形的适应性增强; 优异的耐候性能，在正常的维护条件下，使用年限更长，可 减少维修、翻新的费用。
胶黏剂均由卷材生产厂家配套供应。
（3)卷材
主要防水卷材的分类
传统的沥青防水卷材： 用原纸、纤维毡等胎体材料浸涂沥青，表面撒布粉状、 粒状或片状材料制成可卷曲的片状防水材料。 特点：拉伸强度和延伸率低，低温易脆裂高温易流淌， 耐老化性较差 规格：根据胎体材料每平方米的重量(克)分350号和500 号两种，卷材宽度有915mm和1000mm两种，每卷约20m2
随着房地产市场的迅猛发展，由于商品住宅屋面防水 工程质量差而导致屋面渗漏已经成为目前商品住宅较为突出 的问题，也成为广大消费者投诉的一个焦点。不少工程完工 仅一两年就因渗漏而不得不返修屋面，给人民生活带来不必 要的麻烦，也给国家造成很大的经济损失。据一份调查资料 统计，房屋渗漏各方原因所占质量问题的比例如表所示：
缝宽：一般为20 mm， 位置:缝应留在预制板支承边的拼缝处。
最大间距：
水泥砂浆或细石混凝土找平层，不宜大于6 m； 沥青砂浆找平层，不宜大于4 m。 构造：分格缝应附加200～300 mm宽的油毡，用沥青胶结
材料单边点贴覆盖。
找平层厚度和技术要求：
2.材料选择 （1)基层处理剂
作用：增强防水材料与基层之间的黏结力 施工：在防水层施工前，预先涂刷在基层上的涂料
建筑物需要进行防水处理的部位主要是：屋面、外墙面、 厕浴间楼地面和地下室。
这些部位易于出现渗漏，与其所处的环境与条件有关，因 而出现渗漏的程度不尽相同。从渗漏的程度区分：
“渗”指建筑物的某一部位在一定面积范围内被水渗入并 扩散，出现水印或处于潮湿状态；
“漏”则指建筑物的某一部位在一定面积范围内或局部区 域内被较多水量渗入，并从孔、缝中滴出，形成线漏、滴 漏，甚至出现冒水、涌水现象。
（2)胶黏剂 胶黏剂：卷材防水层的胶结材料 选用：与卷材相应。 沥青卷材：沥青胶。沥青胶的标号应根据屋面坡度、当 地历年室外极端最高气温选用。
改性沥青卷材：橡胶或再生橡胶改性沥青的汽油溶液或水 乳液，其黏结强度应大于0.05 MPa，黏结剥离强度应大 于8 N/cm。
合成高分子防水卷材：以氯丁橡胶和丁基酚醛树脂为主要 成分的胶黏剂或以氯丁橡胶乳液制成的胶黏剂。其黏结剥 离强度不应小于15 N/cm，其用量为 0.4～0.5 kg/m2。
当坡度在15%以内的缓坡屋面，卷材平行于屋脊方向铺贴有 以下四点优点： ①成卷卷材可以一次铺到底，减少接头，节约原材料； ②工作面大，可提高施工速度，可提高工效；
③卷材的长边搭接缝都与屋面坡度的流水方向相垂直，这样 的搭接最不易漏水；
防水层不宜在雨、雪、雾、霜、大风和气温低于5℃ 或高于35℃的天气条件下施工。
3.卷材施工 （1) 沥青卷材防水施工
卷材防水施工工艺流程图
1）铺设方向 应根据屋面坡度和屋面是否有振动来确定： 小于3%时，卷材宜平行于屋脊铺贴； 屋面坡度 3%～15%时，卷材可平行或垂直于屋脊铺贴； 大于15%或屋面受振动时，卷材应垂直于屋脊 铺贴。 上下层卷材不得相互垂直铺贴。
建筑防水的功能要求：采用有效、可靠的防水材料和技术 措施，保证建筑物某些部位免受水的侵入和不出现渗漏水 现象，保护建筑物具有良好、安全的使用环境、使用条件 和使用年限。
建筑防水技术是一项综合技术性很强的系统工程，涉 及防水设计的技巧、防水材料的质量、防水施工技术的高 低，以及防水工程全过程包括使用过程中的管理水平等。 只有做好这些环节，才能确保建筑防水工程的质量和耐用 年限。
排水坡度要求： 平屋面结构找坡应不大于3％，材料找坡宜为2％ 天沟、檐沟纵向找坡不应小于1％ 沟底落水差应不大于200 mm
转角圆弧半径要求： 沥青防水卷材为100～150 mm 高聚物改性沥青卷材为50 mm 合成高分子防水卷材为20 mm。
分格缝要求
作用:防止由于温差及混凝土构件收缩而使防水屋面开裂， 找平层应留，
选择：与所用卷材的材性相容。 沥青卷材----冷底子油 改性沥青防水卷材----氯丁胶沥青乳胶、橡胶改性沥青溶 液、沥青溶液﹙即冷底子油﹚ 合成高分子防水卷材----聚氨酯煤焦油系的二甲苯溶液、 氯丁胶乳溶液、氯丁胶沥青乳胶等。
冷底子油是用等稀释剂对沥青进行稀释的产 物。它多在常温下用于防水工程的底层，故 称冷底子油。
合成高分子防水卷材规格
合成高分子防水卷材外观质量
（4） 卷材贮存 防水卷材应贮存在阴凉通风的室内，严禁接近火源； 油毡必须直立堆放，高度不宜超过两层，不得横放、斜
放； 应按标号、品种分类堆放。
（5） 卷材使用
防水层所用材料进场时，必须有出厂合格证和质量检 验报告，同时在现场使用前，做见证抽样复验，合格 后方可使用。
铺设屋面隔气层和防水层以前，基层必须清扫干净。
大家学习辛苦了，还是要坚持
继续保持安静
基层找平材料:水泥砂浆、细石混凝土、沥青砂浆 要求：平整、坚实、清洁、无凹凸形及尖锐颗粒。
平整度检查：
用2 m长的直尺紧靠基层表面，基层与直尺间的最大空隙 不应超过5 mm，空隙仅允许有平缓变化，每米长度内不 得多于一处。
课题1 屋面防水工程
一、卷材防水屋面
卷材防水屋面：用胶结材料粘贴卷材进行防水的屋面。 优点：重量轻、防水性能好的，其防水层的柔韧性好，能 适应一定程度的结构松动和胀缩变形
沥青防水卷材 卷材 高聚物改性沥青防水卷材
合成高分子防水卷材
（一）卷材防水屋面构造
不保温卷材屋面
保温卷材屋面
（二）卷材防水层施工
沥青防水卷材外观质量
改性沥青防水卷材： 以合成高分子聚合物改性沥青为涂盖层，纤维织物或纤维 毡为胎体，粉状、粒状、片状或薄膜材料为覆面材料制成 可卷曲的片状材料。 特点：高、低温性能、塑韧性、明显改善，抗老化性提高
改性沥青防水卷材的外观质量要求
合成高分子防水卷材： 以合成高分子材料为主体，掺入适量化学助剂和填料优异的弹性和抗拉强度，对基层变形的适应性增强; 优异的耐候性能，在正常的维护条件下，使用年限更长，可 减少维修、翻新的费用。
胶黏剂均由卷材生产厂家配套供应。
（3)卷材
主要防水卷材的分类
传统的沥青防水卷材： 用原纸、纤维毡等胎体材料浸涂沥青，表面撒布粉状、 粒状或片状材料制成可卷曲的片状防水材料。 特点：拉伸强度和延伸率低，低温易脆裂高温易流淌， 耐老化性较差 规格：根据胎体材料每平方米的重量(克)分350号和500 号两种，卷材宽度有915mm和1000mm两种，每卷约20m2
随着房地产市场的迅猛发展，由于商品住宅屋面防水 工程质量差而导致屋面渗漏已经成为目前商品住宅较为突出 的问题，也成为广大消费者投诉的一个焦点。不少工程完工 仅一两年就因渗漏而不得不返修屋面，给人民生活带来不必 要的麻烦，也给国家造成很大的经济损失。据一份调查资料 统计，房屋渗漏各方原因所占质量问题的比例如表所示：
缝宽：一般为20 mm， 位置:缝应留在预制板支承边的拼缝处。
最大间距：
水泥砂浆或细石混凝土找平层，不宜大于6 m； 沥青砂浆找平层，不宜大于4 m。 构造：分格缝应附加200～300 mm宽的油毡，用沥青胶结
材料单边点贴覆盖。
找平层厚度和技术要求：
2.材料选择 （1)基层处理剂
作用：增强防水材料与基层之间的黏结力 施工：在防水层施工前，预先涂刷在基层上的涂料
建筑物需要进行防水处理的部位主要是：屋面、外墙面、 厕浴间楼地面和地下室。
这些部位易于出现渗漏，与其所处的环境与条件有关，因 而出现渗漏的程度不尽相同。从渗漏的程度区分：
“渗”指建筑物的某一部位在一定面积范围内被水渗入并 扩散，出现水印或处于潮湿状态；
“漏”则指建筑物的某一部位在一定面积范围内或局部区 域内被较多水量渗入，并从孔、缝中滴出，形成线漏、滴 漏，甚至出现冒水、涌水现象。
（2)胶黏剂 胶黏剂：卷材防水层的胶结材料 选用：与卷材相应。 沥青卷材：沥青胶。沥青胶的标号应根据屋面坡度、当 地历年室外极端最高气温选用。
改性沥青卷材：橡胶或再生橡胶改性沥青的汽油溶液或水 乳液，其黏结强度应大于0.05 MPa，黏结剥离强度应大 于8 N/cm。
合成高分子防水卷材：以氯丁橡胶和丁基酚醛树脂为主要 成分的胶黏剂或以氯丁橡胶乳液制成的胶黏剂。其黏结剥 离强度不应小于15 N/cm，其用量为 0.4～0.5 kg/m2。
当坡度在15%以内的缓坡屋面，卷材平行于屋脊方向铺贴有 以下四点优点： ①成卷卷材可以一次铺到底，减少接头，节约原材料； ②工作面大，可提高施工速度，可提高工效；
③卷材的长边搭接缝都与屋面坡度的流水方向相垂直，这样 的搭接最不易漏水；
防水层不宜在雨、雪、雾、霜、大风和气温低于5℃ 或高于35℃的天气条件下施工。
3.卷材施工 （1) 沥青卷材防水施工
卷材防水施工工艺流程图
1）铺设方向 应根据屋面坡度和屋面是否有振动来确定： 小于3%时，卷材宜平行于屋脊铺贴； 屋面坡度 3%～15%时，卷材可平行或垂直于屋脊铺贴； 大于15%或屋面受振动时，卷材应垂直于屋脊 铺贴。 上下层卷材不得相互垂直铺贴。
建筑防水的功能要求：采用有效、可靠的防水材料和技术 措施，保证建筑物某些部位免受水的侵入和不出现渗漏水 现象，保护建筑物具有良好、安全的使用环境、使用条件 和使用年限。
建筑防水技术是一项综合技术性很强的系统工程，涉 及防水设计的技巧、防水材料的质量、防水施工技术的高 低，以及防水工程全过程包括使用过程中的管理水平等。 只有做好这些环节，才能确保建筑防水工程的质量和耐用 年限。
排水坡度要求： 平屋面结构找坡应不大于3％，材料找坡宜为2％ 天沟、檐沟纵向找坡不应小于1％ 沟底落水差应不大于200 mm
转角圆弧半径要求： 沥青防水卷材为100～150 mm 高聚物改性沥青卷材为50 mm 合成高分子防水卷材为20 mm。
分格缝要求
作用:防止由于温差及混凝土构件收缩而使防水屋面开裂， 找平层应留，
选择：与所用卷材的材性相容。 沥青卷材----冷底子油 改性沥青防水卷材----氯丁胶沥青乳胶、橡胶改性沥青溶 液、沥青溶液﹙即冷底子油﹚ 合成高分子防水卷材----聚氨酯煤焦油系的二甲苯溶液、 氯丁胶乳溶液、氯丁胶沥青乳胶等。
冷底子油是用等稀释剂对沥青进行稀释的产 物。它多在常温下用于防水工程的底层，故 称冷底子油。
合成高分子防水卷材规格
合成高分子防水卷材外观质量
（4） 卷材贮存 防水卷材应贮存在阴凉通风的室内，严禁接近火源； 油毡必须直立堆放，高度不宜超过两层，不得横放、斜
放； 应按标号、品种分类堆放。
（5） 卷材使用
防水层所用材料进场时，必须有出厂合格证和质量检 验报告，同时在现场使用前，做见证抽样复验，合格 后方可使用。
