齿轮泵(马达)产品介绍(滚动轴承)

一、产品概述KCB型齿轮泵适于输送重油、机械油、燃油以及不含固体颗粒、纤维的石油、化工产品等液态物质。

该型号的泵配有安全阀，能防止因过载而对泵和电机所造成的损坏。

适用温度：-10-150℃粘度：5-1500cst性能范围：流量：18.3-5400L/min压力：0.33-1.45Mpa型号说明：例 K CB 55流量（L/min）齿轮泵带安全阀二、性能参数（见表一）三、泵的结构原理1.外啮合齿轮泵的工作原理啮合的齿轮在泵体内旋转时，轮齿不断进入和退出啮合。

在吸入室，轮齿逐渐退出啮合状态，这样吸入室的容积逐步增大，压力降低，液体在液面压力的作用下进入吸入室，随齿轮齿间进入排出室。

在排出室，轮齿又逐渐进入啮合状态，齿轮的齿间逐渐被一齿轮的轮齿占据，排出室的容积减少，排出室内液体压力升高，于是液体从泵的排出口被排出泵外，齿轮连续旋转，上述过程不断进行，形成连续的输油过程。

其原理图见图一。

（在电机后端看，箭头所示为泵的出口）图一KCB系列齿轮油泵性能参数2.泵的结构：泵主要有泵体、齿轮、轴、轴承、安全阀、前盖、后盖、密封部件、联轴器部件组成。

设有安全阀的泵、当排油管路的液压值超过泵的规定时，安全阀开启，保证泵及原动机不致因压力过高而受到损坏。

轴端密封有三种形式：填料密封、机械密封、橡胶圈密封，用户可根据具体的使用条件选择合适的密封结构。

泵有良好的自吸性，泵内运动部件利用输送的液体实现润滑，致工作时可以不加引液和润滑剂。

四、安装1、泵安装前应检查泵和电机在运输过程中是否受到损坏，如电机是否受潮，泵的进出口防尘盖是否损坏而使污物进入泵腔内等。

2、泵在搬运过程中，应选择合适起吊位置，减少泵的变形。

3、泵的底座应固定在牢固的基础上，以免产生振动影响泵的正常工作。

4、泵的进出口管路应清理干净不得存有硬颗粒的报告杂物。

5、管路口径一般不小于泵的进出口径，进油管路应尽量短，并减少弯路。

必要时在进油口安装金属过滤器，过滤器的有效面积不应小于管道过流面积的三倍。

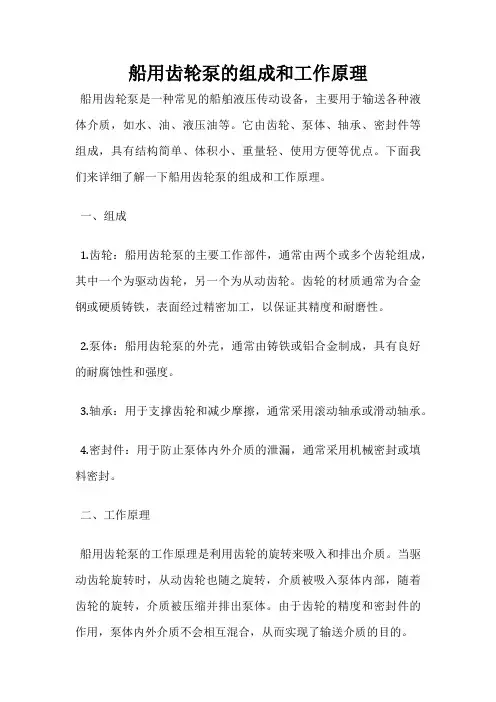

船用齿轮泵的组成和工作原理
船用齿轮泵是一种常见的船舶液压传动设备，主要用于输送各种液体介质，如水、油、液压油等。

它由齿轮、泵体、轴承、密封件等组成，具有结构简单、体积小、重量轻、使用方便等优点。

下面我们来详细了解一下船用齿轮泵的组成和工作原理。

一、组成
1.齿轮：船用齿轮泵的主要工作部件，通常由两个或多个齿轮组成，其中一个为驱动齿轮，另一个为从动齿轮。

齿轮的材质通常为合金钢或硬质铸铁，表面经过精密加工，以保证其精度和耐磨性。

2.泵体：船用齿轮泵的外壳，通常由铸铁或铝合金制成，具有良好的耐腐蚀性和强度。

3.轴承：用于支撑齿轮和减少摩擦，通常采用滚动轴承或滑动轴承。

4.密封件：用于防止泵体内外介质的泄漏，通常采用机械密封或填料密封。

二、工作原理
船用齿轮泵的工作原理是利用齿轮的旋转来吸入和排出介质。

当驱动齿轮旋转时，从动齿轮也随之旋转，介质被吸入泵体内部，随着齿轮的旋转，介质被压缩并排出泵体。

由于齿轮的精度和密封件的作用，泵体内外介质不会相互混合，从而实现了输送介质的目的。

需要注意的是，船用齿轮泵的使用过程中需要注意保持泵体内部的清洁和润滑，以延长其使用寿命。

同时，还需要根据介质的性质和使用环境选择合适的材质和密封方式，以确保泵体的安全和可靠性。

船用齿轮泵是一种重要的船舶液压传动设备，具有结构简单、使用方便等优点，其组成和工作原理也相对简单明了。

在实际使用中，需要注意保养和维护，以确保其正常运行和安全使用。

齿轮泵参数及原理齿轮泵是一种常用的体积式泵，利用齿轮间的啮合来将液体从一个处于较低压力的区域输送到较高压力的区域。

以下将详细介绍齿轮泵的参数和原理。

一、齿轮泵的参数1.产量(Q)：指的是齿轮泵单位时间内所能输送的液体体积。

2.压力(P)：齿轮泵所能产生的最大压力。

3. 转速(N)：泵转子旋转的速度，一般以转/分钟(rpm)为单位。

4.流体性质：液体的粘度对齿轮泵的工作性能有一定的影响，粘度越高，泵的效率越低。

5.齿剖面和加工精度：齿轮泵的齿剖面对泵的噪声和效率有着重要的影响。

而齿轮的加工精度直接影响齿轮间的啮合间隙和密封性能。

二、齿轮泵的原理齿轮泵由驱动齿轮和从动齿轮组成，其中驱动齿轮通常称为驱动轮，从动齿轮通常称为从动轮。

1.泵吸入阶段：当驱动轮与从动轮啮合时，齿沟会随着齿轮的转动逐渐扩大，造成一定的负压，从而将液体吸入齿沟中。

在齿沟的底部，由于齿轮间的密封性，液体无法倒流，只能沿着齿沟向前流动。

2.泵排出阶段：在转动过程中，随着从动轮的转动，液体被推到齿轮与泵壳壁之间的间隙中。

由于驱动齿轮和从动齿轮的啮合，液体在间隙中被挤压，并沿着齿轮的外缘流动，从而产生一定的排压。

3.导流环的作用：为了防止液体直接从高压区流向低压区，齿轮泵通常还会在泵壳内设置导流环。

导流环通常是一个圆环状的金属部件，通过调整导流环与齿轮的位置来改变液体流道的通道大小，从而控制流量和压力。

总结：齿轮泵是一种简单、可靠的体积式泵，其工作原理是利用齿轮间的啮合来实现液体的输送。

通过调整泵的参数和优化齿轮的设计，可以提高齿轮泵的效率和工作性能。

齿轮油泵参数
1. 驱动方式：电动
2. 适用介质：齿轮油泵适用于润滑油、液压油等工业润滑剂。

3. 流量范围：齿轮油泵的流量范围通常在5 ~ 1000 L/min之间。

4. 压力范围：齿轮油泵的工作压力范围通常在1.5 ~ 10 MPa之间。

5. 温度范围：齿轮油泵的工作温度范围通常在-22 ~ 120℃之间。

6. 材料：齿轮油泵主要采用铸铁、不锈钢等材料制作，以确保其高耐磨性和耐腐蚀性。

7. 结构特点：齿轮油泵通常采用齿轮传动结构，具有紧凑、结构简单、体积小、效率高的特点。

8. 安全保护措施：齿轮油泵通常配备过载保护装置，当油泵受到超负荷工作时，可自动停机以防止损坏。

9. 使用寿命：齿轮油泵的平均使用寿命通常在5 ~ 10年左右，具体使用寿命取决于使用环境和保养情况。

10. 适用行业：齿轮油泵广泛应用于机械制造、石油化工、电力、冶金等行业。

注意：以上参数仅为一般性描述，具体参数需根据实际需求和产品型号选定。

齿轮油泵型号价格及及性能参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、KCB齿轮油泵用途说明：KCB齿轮泵适用于输送各种油类、如重油、柴油、润滑油，配用铜齿轮可输送内点低液体，如气油、笨等所以称为齿轮油泵，不锈钢齿轮泵可输送饮料和腐蚀性的液体。

不适用于含硬质颗粒或纤维的，适用粘度为5×10-5～1.5×103m2/s。

温度不高为70℃，如需输送高温液体，单级单吸油泵请使用耐高温齿轮油泵，可输送300℃以下液体。

二、KCB齿轮油泵特点：1、该电动抽油泵结构简单紧凑，使用和保养方便。

2、具良好的自吸性，故每次开泵前不须灌入液体。

3、润滑是靠输送的液体而自动达到的，故日常工作时无须另加润滑液。

4、利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。

在油泵工作中受到不可避免的液压冲击时，能起到良好的缓冲作用。

三、KCB齿轮油泵结构说明：KCB齿轮油泵泵体、齿轮、前后泵盖、安全阀、轴承及密封装置等零、部件组成.1、泵体、前后盖等零件为灰铸铁件，齿轮用优质碳素钢制作；亦可根据用户需要用铜材或不锈钢制作。

2、安全阀。

KCB系列油泵在后泵盖或泵体上方装有安全阀，齿轮油泵当泵或排出管道发生故障或将排出阀门完全关闭而产生高压和高压沖击时安全阀就会自动打开，卸除部分或全部的高压液体回到吸入腔，从而对泵及管道起到安全保护作用。

齿轮泵型号及参数引言：齿轮泵是一种常见的液压泵，它通过齿轮之间的啮合来产生流体的加压。

齿轮泵可用于各种工业领域，广泛应用于液压系统、润滑系统、注油系统等。

为了选择适合特定应用的齿轮泵，我们需要了解不同型号和相关参数。

一、齿轮泵的基本工作原理：齿轮泵由两个相互啮合的齿轮组成，通常是一个驱动齿轮和一个从动齿轮。

驱动齿轮通过旋转驱动从动齿轮，从而将液体从泵的吸入口吸入，并通过压力油路将液体推送到排液口。

在齿轮之间形成的密封空间中，液体被压缩和推送，从而实现液体的加压传送。

二、齿轮泵的常见型号：1. 外啮合式齿轮泵：外啮合式齿轮泵也称为外齿轮泵，其齿轮直径相对较大，通常用于较大流量和较低压力的应用。

外齿轮泵结构简单，具有体积小、噪音低的优点。

它适用于一般液体的输送，如水、润滑油等。

2. 内啮合式齿轮泵：内啮合式齿轮泵也称为内齿轮泵，其齿轮直径相对较小，通常用于较小流量和较高压力的应用。

内齿轮泵结构更加复杂，但具有更高的工作效率和更好的自吸能力。

它适用于高压液体的输送，如液压油、燃油等。

三、齿轮泵的参数：1. 流量：流量是指单位时间内通过齿轮泵的液体体积。

在选择齿轮泵时，需要根据实际应用需求确定所需流量。

通常以升/分钟（L/min）或立方米/小时（m³/h）为单位进行表示。

2. 压力：压力是指液体在齿轮泵内的加压程度。

在选择齿轮泵时，需要根据系统的工作压力确定所需泵的最大压力。

通常以兆帕（MPa）或巴（bar）为单位进行表示。

3. 转速：转速是指齿轮泵主动齿轮的旋转速度。

在选择齿轮泵时，需要根据系统的要求和液体性质确定所需的泵转速。

通常以转/分钟（rpm）为单位进行表示。

4. 温度：温度是指液体在齿轮泵内的工作温度范围。

齿轮泵通常能够适应一定范围的温度变化，但在选择时需要确保所选泵能够在实际工作条件下正常运行。

5. 材料：材料是指齿轮泵的主要构成材料。

常见的材料包括铸铁、铝合金、不锈钢等。

在选择齿轮泵时，需要根据液体属性和工作环境选择合适的材料，以确保泵具有良好的耐腐蚀性和耐磨性。

齿轮油泵型号及参数【KCB/2CY型齿轮油泵】产品：【KCB/2CY型齿轮油泵】产品简介：2CY、KCB齿轮式输油泵：1、本泵适用于输送各种有润滑性的液体，温度不高于70℃，如需高温200℃，同本单位联系可配用耐高温材料即可，粘度为5×10-5～1.5×10-3m2/s。

2、本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体，如汽油、笨等。

【KCB/2CY型齿轮油泵】型号意义：【KCB/2CY型齿轮油泵】特性优点：1．2CY、KCB齿轮式输油泵结构简单紧凑．使用和保养方便，2．2CY、KCB齿轮式输油泵具良好的自吸性，帮每次开泵前不须灌人液体，3．2CY、KCB齿轮式输油泵的润滑是靠输送的液体而自动达到．故日常工作时无须另加润滑液。

4．利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。

在泵工作中受到不可避免的液压冲击时，能起到较号的缓冲作用。

【KCB/2CY型齿轮油泵】工作原理：2CY、KCB齿轮式输油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。

A 为入吸腔，B为排出腔。

泵运转时主动齿轮带动被动齿轮旋转，当齿化从啮合到脱开时在吸入侧(A)就形成局部真空，液体被吸入。

被吸入的液体充满齿轮的各个齿谷而带到排出侧(B)，齿轮进入啮合时液体被挤出，形成高压液体并经泵的排出口排出泵外。

【KCB/2CY型齿轮油泵】结构特点：1．2CY、KCB齿轮式输油泵是卧式回转泵，主要有泵体、齿轮、轴承座、安全阀、轴承及密封装置等机件组成。

2．泵体、轴承座等为灰铸铁件，齿轮用优质碳素钢材制作，亦可根据用户特殊需要用铜材料或不锈钢材料制作。

3．轴承座上有一填料函室，起轴向密封作用。

2CYl00／3，2CYl20／3，2CYl50／3，KCB一300～960型泵采用骨架密封装置。

轴承采用单列向心球轴承。

KCB一18．3～83．3型泵采用三个耐油橡胶圈和中间衬隔的一个挡圈组成，调节压紧盖上的两只螺母来调节密封的程度，轴承采用铜基粉末含油轴承。
