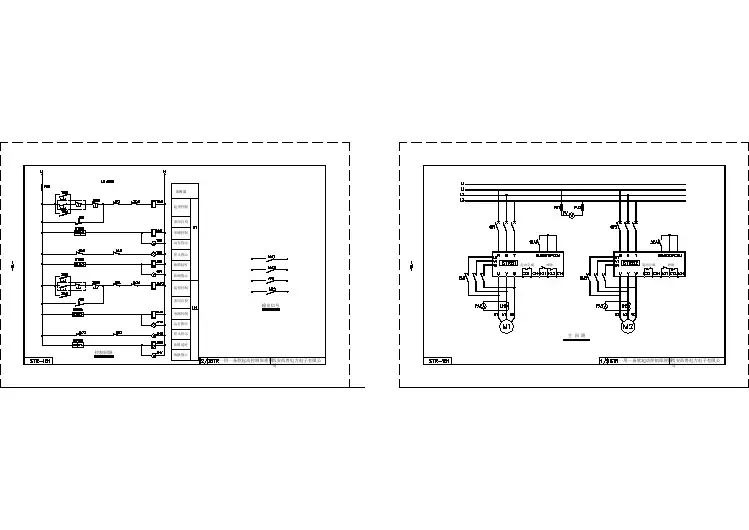

ABB软起动控制原理图

软启动电路及原理一、软起动主电路图晶闸管降压软起动主电路如图所示,其中M是异步电动机,晶闸管KPl～KP6组成移相控制的三相交流调压电路,利用品闸管进行调压,其输出电压大小由晶闸管的导通角决定,而晶闸管的导通角又与其触发角有关;触发角越小,输出越大;因此,只需在电动机起动过程中通过控制晶闸管触发角的大小,不断改变晶闸管的导通角来改变输出电压波形,从而改变输出电压的有效值;随着输出电压的增加,电机转速不断上升;而电机定子电流的大小J下比于定子端电压,起动仞期,电机端电压较小,冲击电流电小,随着电机定子端电压的不断增加,定子电流也不断增加,最终达到额定转速,实现了电机的软起动;在每一瞬间,在三相交流调压电路中,至少要有两个器件导通,它们应处于不同的相,其中至少有一个是流向负载端,同时有另一个流向电源;在电路的正常工作状态下,6个晶闸管按照KPI、K_P2、KP3、KP4、KP5和KP6的顺序循环触发导通,而且相邻的两个晶闸管触发时刻之间相差600电角度;三相调压起动其实质是降压起动,与传统降压起动不同之处是无机械触点,起动电压和起动电流任意可调㈣;图中F为快速熔断器,RZ为压敏电阻,KP为晶闸管,另外还有并联于晶闸管两端的RC保护电路;理论上讲,本起动器可起动各种容量的三相异步电动机,针对不同的容量,软件控制思想均可不变,只要重新设计一下主电路即可,其中各元件的选择取决于被控电动机的容量;主电路图二、软启动触发电路如图,出发电路主要有监测、移相控制、脉冲串产生电路、触发驱动电路等组成;同步信号取于电源输入端R 、S 、T,即u i 、w V i v 、信号,三相交流电源经电阻2423987R R R R R 、与、、25R 、分压后,分别送往电压比较器U7A 、U7B 、U7C 反相输入端;三个电压比较器的同相端经29R 接在作星形连接252423R R 、、R 的公共端上,相当于接至三相交流电的中相点;各相交流电正向过零点时,对应的比较器输出低电平,驱动光电耦合器内发光二极管发光,光耦内的光电三极管导通,将低电平有效的同步信号送往单片机的P1.0、P1.1、P1.2输入端；而当交流电反相过零时,对应的比较器输出高电平送往单片机;同步波形如图 所示;由于比较器为单电源供电,故在其同相端加上了由稳压管2VZ 提供的5.1V 直流电压,建立了正常的工作点;采用比较器获取同步信号的方法具有很高的过零检测灵敏度;移相控制信号由80196看出KC单片机;单片机根据软启动器设置的启动方式,计算出移相控制角α值,在对应的相电源电压过零时,延迟α角由高速输出口HSO0、HSO1、HSO2、HSO3、HSO4、HSO5送出宽度为5ms的方波作为与非门U8A、U8B、U8C、U8D、U9A、U9D的门控信号;。

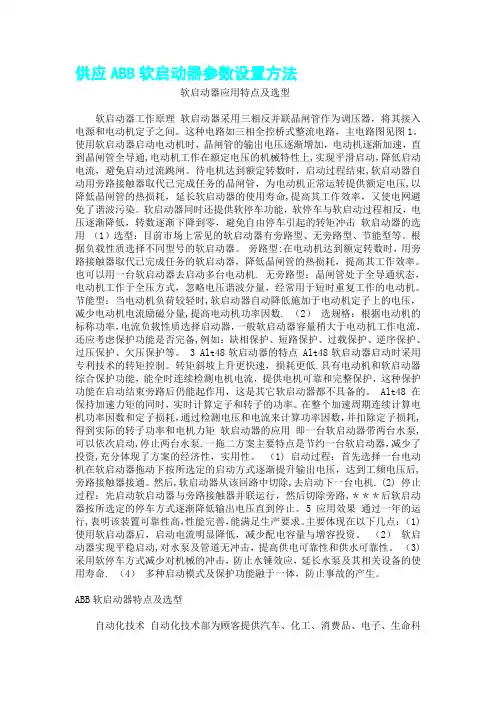

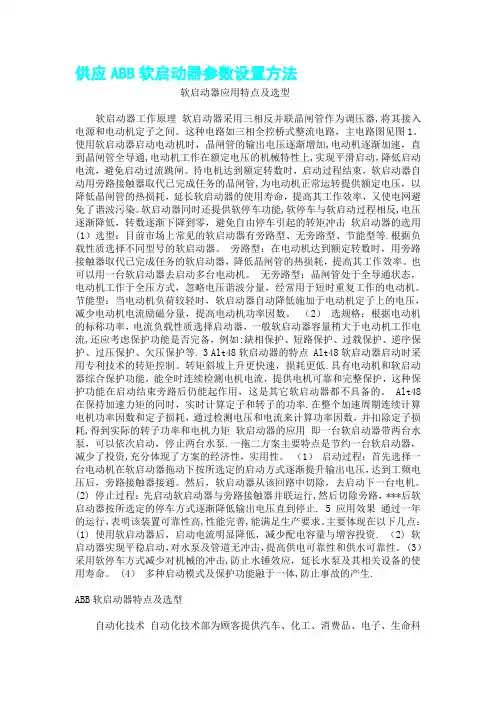

供应ABB软启动器参数设置方法软启动器应用特点及选型软启动器工作原理软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。

这种电路如三相全控桥式整流电路，主电路图见图1。

使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通,电动机工作在额定电压的机械特性上,实现平滑启动，降低启动电流，避免启动过流跳闸。

待电机达到额定转数时，启动过程结束,软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压,以降低晶闸管的热损耗，延长软启动器的使用寿命,提高其工作效率，又使电网避免了谐波污染。

软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。

根据负载性质选择不同型号的软启动器。

旁路型:在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。

也可以用一台软启动器去启动多台电动机. 无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。

节能型：当电动机负荷较轻时,软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量,提高电动机功率因数. （2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备,例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。

3 Alt48软启动器的特点 Alt48软启动器启动时采用专利技术的转矩控制。

转矩斜坡上升更快速，损耗更低.具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。

Alt48在保持加速力矩的同时，实时计算定子和转子的功率。

ABB变频器ACS510的SPFC功能在多泵恒压供水系统中的实现一、前言北京ABB电气传动系统有限公司，作为全球传动行业的龙头企业，它的产品广泛地用于各行各业之中。

ACS510 作为其中的一款产品广泛地用于工业领域，还针对风机、水泵应用做了特别的优化，典型的应用包括恒压供水，冷却风机，铁和隧道通风机等等。

ACS510产品系列功率范围从0.75 KW至132 KW。

不仅性能稳定，质量可靠，而且功能强大，它的SPFC(循环软启动控制)功能很方便实现恒压供水系统，无需要使用额外的PLC。

二、ABB ACS510变频器特点简介1.完美匹配风机水泵：●增强的PFC应用：最多可控制7 (1+6) 各水泵：能切换更多的泵。

●SPFC：循环软启功能：可依次调节每个泵，最多可拖动6台水泵，无须使用额外的PLC。

●多点U/F曲线：可自由定义5段U/F曲线；可灵活广泛的应用。

●超越模式：应用于隧道风机的火灾模式；应用于紧急情况下。

●PID调节器：两个独立的内置PID控制器，PID1和PID2。

2.更经济：●直觉特性：噪音最优化，当传动温度降低时增加开关频率；可控的冷却风机，仅在需要时启动；可随机分布开关频率，从而降低噪音，极大改善了电机噪音，降低了传动噪音并提高功效。

●连接性：简单安装，可并排安装，容易连接电缆，通过多种I/O连接和即插式可选件方便地连接到现场总线系统上；减少安装时间，节约安装空间，可靠的电缆连接。

3.更环保●EMC:适用于第一及第二环境的RFI滤波器为标配；不需要额外的外部滤波器。

●电抗器：变感电抗器：根据不同的负载匹配电感量，因此抑制和减少谐波，降低总谐波。

三SPFC功能概述SPFC 功能，又称循环软启动功能，内置在ACS510变频器中。

该功能不同于PFC功能之处在于，SPFC功能每次启动新电机的时候，都是用变频器来启动的，而变频器刚刚拖动过的电机，将投切到工频上。

下面将以1台ACS510变频器拖动3台水泵为例介绍SPFC功能在恒压供水系统中的实现。

软启动器工作原理与主电路图2010年02月22日星期一 11:001 软启动器工作原理与主电路图软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。

这种电路如三相全控桥式整流电路，主电路图见图1。

使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。

待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。

软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。

软启动与软停车的电压曲线见图2，3。

2 软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。

根据负载性质选择不同型号的软启动器。

旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。

也可以用一台软启动器去启动多台电动机。

无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。

节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。

（2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。

3 Alt48软启动器的特点Alt48软启动器启动时采用专利技术的转矩控制。

转矩斜坡上升更快速，损耗更低。

具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。

电机软启动器原理图6kV电机软启动器控制原理图软启动器在冷剪控制系统中的应用1 前言冷剪是棒材生产线上必不可少的设备，在连续剪切线上，由于对冷剪定位控制的实时性和精确性要求非常高，通常情况下采用变频器或直流调速装置进行控制;对于使用定尺机完成棒材组长度定位的生产线来说，由于要等到棒材组在辊道上完全停止后才进行剪切，对冷剪定位控制的实时性和精确性不要求非常高，这时对交流电机可考虑使用软启动器控制，设备投资大大减少。

2 软启动器概述软起动器是电力电子技术与自动控制技术相结合的产物，其电路原理如图1所示。

将三组反并联晶闸管串接于供电电源与被控电机之间。

起动时，由电子电路控制晶闸管的导通角，使电机的端电压逐渐增大，直至全电压，使电机实现无冲击软起动;停机时，则控制晶闸管的关断速度，使电机的端电压由全电压逐渐下降至零，实现软停车，可见，软起动器实际上是一个晶闸管交流调压器。

改变晶闸管的触发角，就可调节晶闸管调压电路的输出电压。

在整个起动过程中，软起动器的输出是一个平滑的升压过程（且可具有限流功能），直到晶闸管全导通，电机在额定电压下工作。

图1是ABB PSD系列软启动器产品的原理图，图中的元件如下：E1：电路板;F6：温度监视器;J1–J3：连接端子;K4：继电器，在运行状态时动作;K5：继电器，在全压状态时（Ue=100%）动作;K6：继电器，故障信号;T2：电流互感器;T5：控制变压器;V1–V6：晶闸管;X1–X3：端子板。

另外，根据功率范围，还有两组或三组风扇作为标准配置。

根据不同的应用要求，还可选择过载保护器。

在图1中，V2、V4、V6三只晶闸管依次对应于U、V、W三相电源的正半周，开通角α相同，故三相的触发脉冲应依次相差120º;每相的正、负半周依次分别由反并联的两只晶闸管触发控制，所以同一相的两个反并联晶闸管触发脉冲应相差180º，触发顺序是V2、V5、V4、V1、V6、V3，依次相差60º。
