、数控车床常用刀具及选择
1、数控车床常用刀具
在数控车床上使用的刀具有外圆车刀、钻头、镗刀、切断刀、螺纹加工刀具等,其中以外圆车刀、镗刀、钻头最为常用。
数控车床使用的车刀、镗刀、切断刀、螺纹加工刀具均有焊接式和机夹式之分,除经济型数控车床外,目前已广泛使用机夹式车刀,它主要由刀体、刀片和刀片压紧系统三部分组成,如图所示,其中刀片普遍使用硬质合金涂层刀片。
2 、刀具选择
在实际生产中,数控车刀主要根据数控车床回转刀架的刀具安装尺寸、工件材料、加工类型、加工要求及加工条件从刀具样本中查表确定,其步骤大致如下:
( 1 )确定工件材料和加工类型(外圆、孔或螺纹);
( 2 )根据粗、精加工要求和加工条件确定刀片的牌号和几何槽形;( 3 )根据刀架尺寸、刀片类型和尺寸选择刀杆。
二、刀具安装
如前选择好合适的刀片和刀杆后,首先将刀片安装在刀杆上,再将刀杆依次安装到回转刀架上,之后通过刀具干涉图和加工行程图检查刀具安装尺寸。
三、注意事项
在刀具安装过程中应注意以下问题:
1、安装前保证刀杆及刀片定位面清洁,无损伤;
2、将刀杆安装在刀架上时,应保证刀杆方向正确;
3、安装刀具时需注意使刀尖等高于主轴的回转中心。
数控车床刀具的选择及应用方法
数控车床刀具的选择及应用方法包括以下几点:
1. 刀具材质选择:根据数控车床的加工材料和加工工艺要求选择合适的刀具材料。
常见的刀具材料有硬质合金,高速钢,陶瓷刀具等。
2. 刀具类型选择:根据具体的加工任务选择合适的刀具类型。
常见的数控车床刀具类型有车刀、铣刀、钻孔刀具等。
3. 刀具尺寸选择:根据工件的尺寸和形状确定刀具的尺寸。
刀具尺寸要与工件的加工要求相匹配,包括刀具长度、刀尖半径、刀具直径等。
4. 刀具刃口选择:根据加工要求选择合适的刀具刃口类型,如单刃刀具、双刃刀具、倒角刀具等。
5. 刀具涂层选择:对于高速切削和长时间连续加工的任务,可以选择带有涂层的刀具,以提高切削性能和刀具寿命。
刀具应用方法:
1. 安装刀具:在安装刀具之前,要确保刀具和刀座的匹配性。
安装时要注意刀具和刀座的固定方式,确保刀具稳定不松动。
2. 刀具调试:在加工之前,要对刀具进行调试。
调试包括刀具的位置、刀具的刃口与工件的间距、切削速度、进给速度等参数的调整。
3. 切削过程中的刀具监控:在切削过程中,要及时监控刀具的磨损情况。
一旦刀具出现磨损或断刃等情况,应及时更换或修复刀具。
4. 刀具保养:刀具在使用过程中要注意保养和清洁。
保持刀具的干燥和清洁,定期进行润滑和维护,以延长刀具的使用寿命。

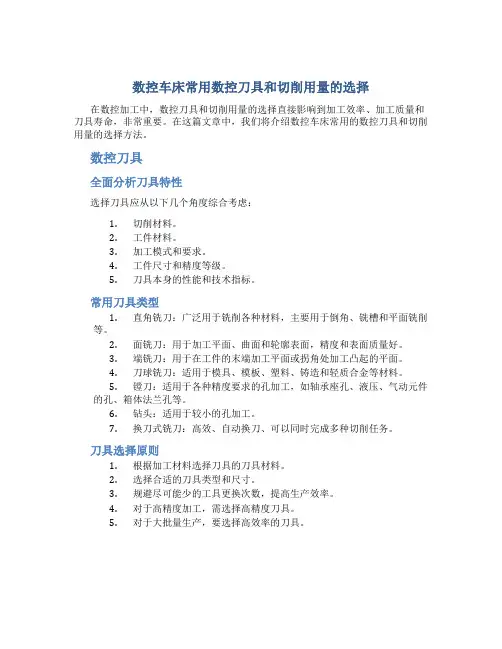

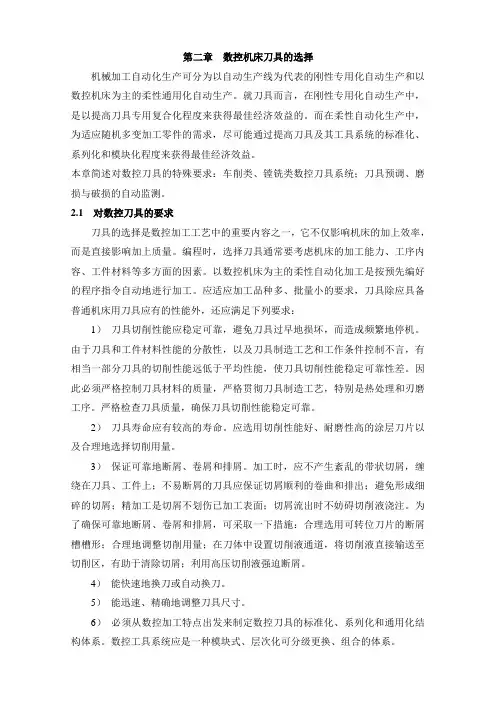

数控车床常用数控刀具和切削用量的选择在数控加工中,数控刀具和切削用量的选择直接影响到加工效率、加工质量和刀具寿命,非常重要。
在这篇文章中,我们将介绍数控车床常用的数控刀具和切削用量的选择方法。
数控刀具全面分析刀具特性选择刀具应从以下几个角度综合考虑:1.切削材料。
2.工件材料。
3.加工模式和要求。
4.工件尺寸和精度等级。
5.刀具本身的性能和技术指标。
常用刀具类型1.直角铣刀:广泛用于铣削各种材料,主要用于倒角、铣槽和平面铣削等。
2.面铣刀:用于加工平面、曲面和轮廓表面,精度和表面质量好。
3.端铣刀:用于在工件的末端加工平面或拐角处加工凸起的平面。
4.刀球铣刀:适用于模具、模板、塑料、铸造和轻质合金等材料。
5.镗刀:适用于各种精度要求的孔加工,如轴承座孔、液压、气动元件的孔、箱体法兰孔等。
6.钻头:适用于较小的孔加工。
7.换刀式铣刀:高效、自动换刀、可以同时完成多种切削任务。
刀具选择原则1.根据加工材料选择刀具的刀具材料。
2.选择合适的刀具类型和尺寸。
3.规避尽可能少的工具更换次数,提高生产效率。
4.对于高精度加工,需选择高精度刀具。
5.对于大批量生产,要选择高效率的刀具。
切削用量切削用量的重要性切削用量的大小直接关系到加工表面粗糙度、切削温度和工具磨损,因此,切削用量的选择非常重要。
如何选择适当的切削用量1.根据所加工的材料选择对应的切削用量。
2.根据所加工的形状选择适当的切削用量。
3.根据所使用的工具选择适当的切削用量。
4.根据所需的表面质量选择适当的切削用量。
5.根据所需要的加工效率选择适当的切削用量。
正确选择数控刀具和切削用量是保证加工效率、加工质量和刀具寿命的关键。
应从刀具特性、刀具类型、刀具材料、切削用量等多个方面进行全面分析,根据加工材料、形状、工具选择、表面质量和加工效率等原则选择适当的刀具和切削用量。
数控车床常用刀具及选择1. 数控刀具的结构数控车床刀具种类繁多,功能互不相同。
根据不同的加工条件正确选择刀具是编制程序的重要环节,因此必须对车刀的种类及特点有一个基本的了解。
在数控车床上使用的刀具有外圆车刀、钻头、镗刀、切断刀、螺纹加工刀具等,其中以外圆车刀、镗刀、钻头最为常用。
数控车床使用的车刀、镗刀、切断刀、螺纹加工刀具均有整体式和机夹式之分,除经济型数控车床夕卜,目前已广泛使用可转位机夹式车刀。
(1) 数控车床可转位刀具特点数控车床所采用的可转位车刀,其几何参数是通过刀片结构形状和刀体上刀片槽座的方位安装组合形成的,与通用车床相比一般无本质的区别,其基本结构、功能特点是相同的。
但数控车床的加工工序是自动完成的,因此对可转位车刀的要求又有别于通用车床所使用的刀具,具体要求和特点如下表所示。
(2) 可转位车刀的种类可转位车刀按其用途可分为外圆车刀、仿形车刀、端面车刀、内圆车刀、切槽车刀、切断车刀和螺纹车刀等,见表2-3。
表2-3可转位车刀的种类刀具材料切削性能的优劣直接影响切削加工的生产率和加工表面的质量。
刀具新材料的岀现,往往 端面车刀900、 450、 750 普通车床和数控车床 内圆车刀450、600、750、900、910、930、 950、107.50 普通车床和数控车床 切断车刀普通车床和数控车床 螺纹车刀普通车床和数控车床切槽车刀普通车床和数控车床 (3) 可转位车刀的结构形式① 杠杆式:结构见图2-16,由杠杆、螺钉、刀垫、刀垫销、刀片所组成。
这种方式依靠螺钉旋紧压靠杠杆,由杠杆的力压紧刀片达到夹固的目的。
其特点适合各种正、负前角的刀片,有效的前角范围为 -60°〜 +180°;切屑可无阻碍地流过,切削热不影响螺孔和杠杆;两面槽壁给刀片有力的支撑,并确保转位精度。
② 楔块式:其结构见图2-17,由紧定螺钉、刀垫、销、楔块、刀片所组成。
这种方式依靠销与楔块的挤压力 将刀片紧固。
其特点适合各种负前角刀片,有效前角的变化范围为-60〜+180。
两面无槽壁,便于仿形切削或倒转操作时留有间隙。
③ 楔块夹紧式:其结构见图2-18,由紧定螺钉、刀垫、销、压紧楔块、刀片所组成。
这种方式依靠销与楔块的压下力将刀片夹紧。
其特点同楔块式,但切屑流畅不如楔块式。
此外还有螺栓上压式、压孔式、上压式等形式。
2、刀片材料图:杠杆式图卜存楔块式梯块能大大提高生产率,成为解决某些难加工材料的加工关键,并促使机床的发展与更新。
(1)对刀具切削部分材料的要求金属切削过程中,刀具切削部分受到高压、高温和剧烈的摩擦作用;当切削加工余量不均匀或切削断续表面时,刀具还受到冲击。
为使刀具能胜任切削工作,刀具切削部分材料应具备以下切削性能:①高硬度和耐磨性刀具要从工件上切下切屑,其硬度必须大于工件的硬度。
在室温下,刀具的硬度应在60HRC以上。
刀具材料的硬度愈高,其耐磨性愈好。
②足够的强度与韧性为使刀具能够承受切削过程中的压力和冲击,刀具材料必须具有足够的强度与韧性。
③高的耐热性与化学稳定性耐热性是指刀具材料在高温条件下仍能保持其切削性能的能力。
耐热性以耐热温度表示。
耐热温度是指基本上能维持刀具切削性能所允许的最高温度。
耐热性愈好,刀具材料允许的切削温度愈高。
化学稳定性是指刀具材料在高温条件下不易与工件材料和周围介质发生化学反应的能力,包括抗氧化和抗粘结能力。
化学稳定性愈高,刀具磨损愈慢。
耐热性和化学稳定性是衡量刀具切削性能的主要指标。
刀具材料除应具有优良的切削性能外,还应具有良好的工艺性和经济性。
它们包括:工具钢淬火变形要小,脱碳层要浅和淬硬性要好;高硬材料磨削性能要好;热轧成形的刀具高温塑性要好;需焊接的刀具材料焊接性能要好;所用刀具材料应尽可能是我国资源丰富、价格低廉的。
(2)常用刀具材料常用刀具材料有高速钢、硬质合金、陶瓷材料和超硬材料四类。
①高速钢高速钢是一种含钨、钼、铬、钒等合金元素较多的合金工具钢,其碳的质量分数在I %左右。
高速钢热处理后硬度为62—65HRC耐热温度为550〜600° C,抗弯强度约为3500MPa冲击韧度约为每平方米0.3MJ。
高速钢的强度与韧性好,能承受冲击,又易于刃磨,是目前制造钻头、铣刀、拉刀、螺纹刀具和齿轮刀具等复杂形状刀具的主要材料。
高速钢刀具受耐热温度的限制,不能用于高速切削。
②硬质合金硬质合金是由高硬度、高熔点的碳化钨(WC),碳化钛(TiC)、碳化钽(TaC)、碳化铌(NbC)粉末用钻(Co)粘结后压制、烧结而成。
它的常温硬度为88〜93HRA耐热温度为800〜1000'C,比高速钢硬、耐磨、耐热得多。
因此,硬质合金刀具允许的切削速度比高速钢刀具大5〜10倍。
但它的抗弯强度只有高速钢的l /2〜1/4,冲击韧度仅为高速钢的几十分之一。
硬质合金性脆,怕冲击和振动。
由于硬质合金刀具可以大大提高生产率,所以不仅绝大多数车刀、刨刀、面铳刀等采用了硬质合金,而且相当数量的钻头、铰刀、其他铳刀也采用了硬质合金。
现在,就连复杂的拉刀、螺纹刀具和齿轮刀具,也逐渐用硬质合金制造了。
我国目前常用的硬质合金有三类:钨钻类硬质合金由WC和Co组成,代号为YG接近于ISO的K类,主要用于加工铸铁、有色金属等脆性材料和非金属材料。
常用牌号有YG3 YG6和YG&数字表示含Co的百分比,其余为含WC勺百分比。
硬质合金中Co起粘结作用,含Co愈多的硬质合金韧性愈好,所以YG8适于粗加工和断续切削,YG6适于半精加工,YG3适于精加工和连续切削。
钨钛钻类硬质合金由WC TiC和Co组成,代号为YT,接近于ISO的P类。
由于TiC比WC还要硬,耐磨、耐热,但是还要脆,所以YT类比YG类硬度和耐热温度更高。
不过更不耐冲击和振动。
因为加工钢时塑性变形很大,切屑与刀具摩擦很剧烈,切削温度很高;但是切屑呈带状,切削较平稳,所以YT类硬质合金适于加工钢料。
钨钛钻类硬质合金常用牌号有YT30YTI5和YT5数字表示含TiC的百分比。
所以YT30适于对钢料的精加工和连续切削,YTI5适于半精加工,YT5适于粗加工和断续切削。
钨钛钽(铌)类硬质合金由YT类中加入少量的TaC或NbC组成,代号为YV V接近于ISO的M类.YW 类硬质合金的硬度、耐磨性、耐热温度、抗弯强度和冲击韧度均比YT类高一些,其后两项指标与YG类相仿。
因此,YW类既可加工钢,又可加工铸铁和有色金屑,称为通用硬质合金。
常用牌号有YWI和YW2前者用于半精加工和精加工,后者用于粗加工和半精加工。
现在硬质合金刀具上,常采用TiC C、TiN、知曲,等高硬材料的涂层。
涂层硬质合金刀具的寿命比不涂层的提高2〜10倍。
③陶瓷材料陶瓷材料的硬度、耐磨性、耐热性和化学稳定性均忧于硬质合金,但比硬质合金更脆,目前主要用于精加工。
现用的陶瓷刀具材料有氧化铝陶瓷、金属陶瓷、氮化硅陶瓷(Si3N4)和Si3N4-知Q复合陶瓷四种。
20世纪80年代以来,陶瓷刀具迅速发展,金属陶瓷、氮化硅陶瓷和复合陶瓷的抗弯强度和冲击韧度已接近硬质合金,可用于半精加工以及加切削液的粗加工。
④超硬材料人造金刚石是在高温高压下,借金属的触媒作用,由石墨转化而成。
人造金刚石用于制造金刚石砂轮以及经聚晶后制成以硬质合金为基体的复合人造金刚石刀片作刀具使用。
金刚石是自然界最硬的材料,有极高的耐磨性,刃口锋利,能切下极薄的切屑;但极脆,与铁系金属有很强的亲合力,不能用于粗加工,不能切削黑色金屑。
目前人造金刚石主要用于磨料,磨削硬质合金:也可用于有色金屑及其合金的高速精细车削和镗削。
立方氮化硼(CBN)是在高温高压下,由六方晶体氮化硼(又称白石墨)转化为立方晶体而成。
立方氮化硼具有仅次于金刚石的极高的硬度和耐磨性,耐热温度高达1400〜1500° C,与铁系金属在1200〜1300°C时还不起化学反应。
但在高温时与水易起化学反应,所以一般用于干切削。
立方氮化硼适于精加工淬硬钢、冷硬铸铁、高温合金、热喷涂材料、硬质合金及其他难加工材料。
3、刀片的形状“选择刀片形状”图标如图2-20所示。
主要参数选择方法如下:①刀尖角刀尖角的大小决定了刀片的强度。
在工件结构形状和系统刚性允许的前提下,应选择尽可能大的刀尖角。
通常这个角度在35°至U 90°之间。
图2-19中R型圆刀片,在重切削时具有较好的稳定性,但易产生较大的径向力。
②刀片形状的选择刀片形状主要依据被加工工件的表面形状、切削方法、刀具寿命和刀片的转位次数等因素选择。
正三角形刀片可用于主偏角为60°或90°的外圆车刀、端面车刀和内孔车刀。
由于此刀片刀尖角小、强度差、耐用度低、故只宜用较小的切削用量。
正方形刀片的刀尖角为90°,比正三角形刀片的60°要大,因此其强度和散热性能均有所提高。
这种刀片通用性较好,主要用于主偏角为45°、60°、75°等的外圆车刀、端面车刀和镗孔刀。
正五边形刀片的刀尖角为108°,其强度、耐用度高、散热面积大。
但切削时径向力大,只宜在加工系统刚性较好的情况下使用。
菱形刀片和圆形刀片主要用于成形表面和圆弧表面的加工,其形状及尺寸可结合加工对象参照国家标准来确定。
A S C W T 0 Y©阳約⑥>0汐图2J9选择刀片形状。
