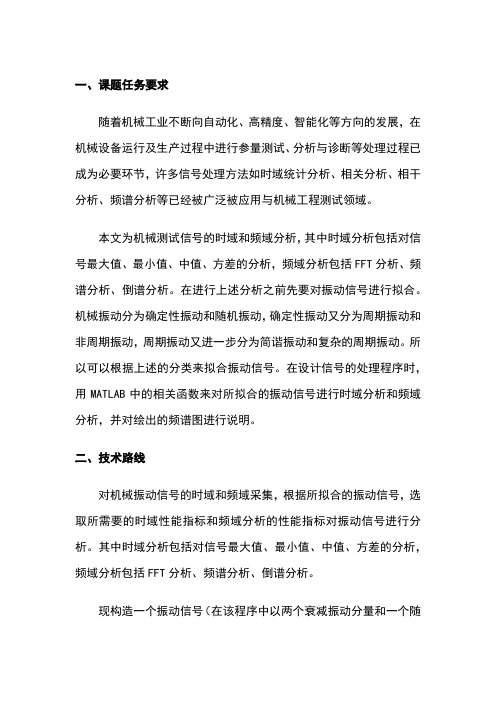

一、课题任务要求随着机械工业不断向自动化、高精度、智能化等方向的发展，在机械设备运行及生产过程中进行参量测试、分析与诊断等处理过程已成为必要环节，许多信号处理方法如时域统计分析、相关分析、相干分析、频谱分析等已经被广泛被应用与机械工程测试领域。
本文为机械测试信号的时域和频域分析，其中时域分析包括对信号最大值、最小值、中值、方差的分析，频域分析包括FFT分析、频谱分析、倒谱分析。
在进行上述分析之前先要对振动信号进行拟合。
机械振动分为确定性振动和随机振动，确定性振动又分为周期振动和非周期振动，周期振动又进一步分为简谐振动和复杂的周期振动。
所以可以根据上述的分类来拟合振动信号。
在设计信号的处理程序时，用MATLAB中的相关函数来对所拟合的振动信号进行时域分析和频域分析，并对绘出的频谱图进行说明。
二、技术路线对机械振动信号的时域和频域采集，根据所拟合的振动信号，选取所需要的时域性能指标和频域分析的性能指标对振动信号进行分析。
其中时域分析包括对信号最大值、最小值、中值、方差的分析，频域分析包括FFT分析、频谱分析、倒谱分析。
现构造一个振动信号（在该程序中以两个衰减振动分量和一个随机数rand 之和来拟合振动信号），再利用MATLAB 中的函数mean （）、min （）、max （）、std （）对离散序列中的平均值、最大值、最小值、标准差等时域性能进行分析，通过调用函数fft （y ）；psd （y ）；rcep （y ）对该振动信号进行频域内的性能分析。
在设计过程中的理论知识有离散傅立叶变换（DFT ）、功率谱的概念和意义以及倒谱的概念和意义。
①DFT 的定义和意义：DFT 的定义式为：DFT 的意义：DFT 的意义在于它表示信号中的各个频率的分量的振动幅值的大小，亦即该分量对于振动信号影响的大小。
通过DFT 的快速算法FFT 可以很方便的将振动信号的各个分量的幅值比重计算出来。
即可以把信号的主频分量提取出来。
题目：Matlab ode45求解常系数微分方程组一、介绍在科学计算中，微分方程组是一个非常重要的数学模型，它描述了自然界中诸多物理现象的规律性。
求解微分方程组是科学研究和工程技术中的常见问题之一。
Matlab是一种非常流行的科学计算工具，它提供了很多函数和工具箱，方便用户对微分方程进行数值求解。
其中，ode45函数是Matlab中用于求解常系数微分方程组的常用工具之一。
二、ODE45函数简介ode45是Matlab中用于求解常系数微分方程组的函数。
它采用一种叫做“Runge-Kutta法”的数值积分方法，能够比较准确地求解各种微分方程组。
用户只需要提供微分方程的形式以及初值条件，ode45就可以自动求解微分方程组并给出数值解。
在Matlab中，ode45的调用格式为：[t, y] = ode45((t, y)fun(t, y), tspan, y0)其中，fun是用户定义的微分方程组函数，tspan是时间范围，y0是初值条件。
ode45会返回时间向量t和对应的解向量y。
三、常系数微分方程组的形式常系数微分方程组是指微分方程中各个系数都是常数的情况。
一般来说，常系数微分方程组的形式可以表示为：dx1/dt = a11*x1 + a12*x2 + ... + a1n*xn + b1(t)dx2/dt = a21*x1 + a22*x2 + ... + a2n*xn + b2(t)...dxn/dt = an1*x1 + an2*x2 + ... + ann*xn + bn(t)其中，x1, x2, ..., xn是未知函数，a11, a12, ..., ann是常系数，b1(t), b2(t), ..., bn(t)是已知函数。
四、使用ode45求解常系数微分方程组在Matlab中，我们可以很方便地利用ode45函数求解常系数微分方程组。
我们需要定义微分方程组的函数形式，例如：function dydt = fun(t, y)dydt = zeros(2, 1);dydt(1) = -0.1*y(1) + 0.2*y(2);dydt(2) = 0.1*y(1) - 0.2*y(2);end我们可以通过调用ode45函数进行求解，例如：tspan = [0, 10];y0 = [1; 1];[t, y] = ode45((t, y)fun(t, y), tspan, y0);我们可以通过绘图等方式来分析微分方程组的数值解。
ode45函数用法MATLAB中的ode45函数是一种用来求解常微分方程的函数，其精准性和容错性使其成为了微分方程求解过程中常用的一种方法。
该函数的最大优点是其精确度高、适用范围广，可处理几乎所有的常微分方程。
本文将介绍ode45函数的使用方法，包括函数的调用方法、输入参数的含义、输出结果的解释等。
ode45函数的调用方法是：[t,y] = ode45(odefun,tspan,y0,options)其中的含义是：- t：是一个列向量，表示求解的时刻点。
- y：是一个列向量，表示对应的解向量。
- odefun：是一个函数句柄，表示需要求解的常微分方程。
- tspan：是一个行向量，表示求解的时间区间。
- y0：是一个向量，表示初始状态。
- options：是一个结构体，表示求解时的选项。
根据输入参数，ode45函数的相关参考内容如下：1. odefunodefun为半隐式的Runge-Kutta预测校正算法函数，用于预测下一步的y值，并校正预测误差。
输入参数表示对时间和当前的y向量的双参数函数，如dydt = odefun(t, y)。
dydt表示y的一阶导数，t表示时间，y表示状态向量。
odefun函数需要返回dydt。
2. tspantspan是一个由两个数值组成的向量，表示求解常微分方程的时间区间，格式为tspan = [t0 tf]。
t0表示初值的时间，tf表示求解的时间终点。
tspan可以是一行或一列向量，其元素不必等间距。
3. y0y0是一个列向量，表示初始状态值，这个初始状态值为t0时刻的y值。
4. optionsoptions是一个结构体，表示求解常微分方程时的选项。
options结构体有多个参数，常用字段有以下几种：- AbsTol：表示绝对误差容许值，可以是标量或列向量，是一个数值或向量。
默认值是1e-6，越小越精确。
- RelTol：表示相对误差容许值，可以是标量或列向量，是一个数值或向量。

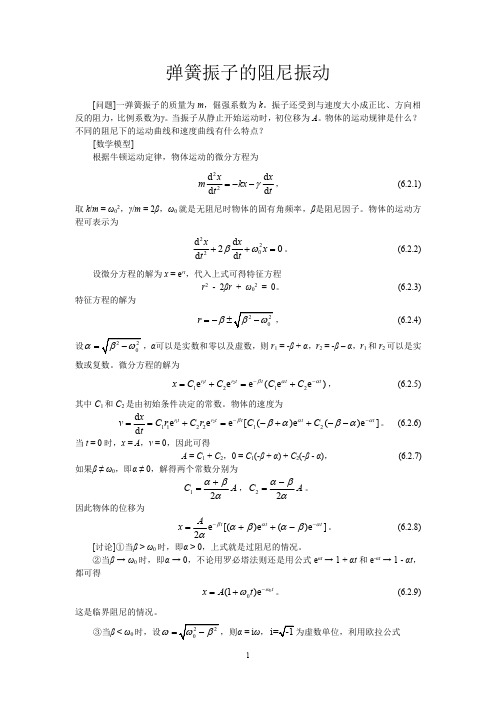

弹簧振子的阻尼振动[问题]一弹簧振子的质量为m ，倔强系数为k 。
振子还受到与速度大小成正比、方向相反的阻力，比例系数为γ。
当振子从静止开始运动时，初位移为A 。
物体的运动规律是什么？不同的阻尼下的运动曲线和速度曲线有什么特点？[数学模型]根据牛顿运动定律，物体运动的微分方程为22d d d d x x m kx t t γ=--，(6.2.1)取k /m =ω02，γ/m =2β，ω0就是无阻尼时物体的固有角频率，β是阻尼因子。
物体的运动方程可表示为2202d d 20d d x x x t tβω++=。
(6.2.2)设微分方程的解为x =e rt ，代入上式可得特征方程r 2-2βr +ω02=0。
(6.2.3)特征方程的解为r β=-±，(6.2.4)设α=，α可以是实数和零以及虚数，则r 1=-β+α，r 2=-β–α，r 1和r 2可以是实数或复数。
微分方程的解为121212e e e (e e )r t r t t t t x C C C C βαα--=+=+，(6.2.5)其中C 1和C 2是由初始条件决定的常数。
物体的速度为12112212d e e e [()e ()e ]d r t r t t t t x v C r C r C C tβααβαβα--==+=-++--。
(6.2.6)当t =0时，x =A ，v =0，因此可得A =C 1+C 2，0=C 1(-β+α)+C 2(-β-α)，(6.2.7)如果β≠ω0，即α≠0，解得两个常数分别为12C A αβα+=，22C A αβα-=。
因此物体的位移为e [()e ()e ]2t t t A x βαααβαβα--=++-。
(6.2.8)[讨论]①当β>ω0时，即α>0，上式就是过阻尼的情况。
②当β→ω0时，即α→0，不论用罗必塔法则还是用公式e αt →1+αt 和e -αt →1-αt ，都可得00(1)e t x A t ωω-=+。
ode45 matlab 例子ode45 MATLAB 例子1. 简介ode45 是 MATLAB 中一个常用的求解常微分方程（ODE）的函数。
它使用了一个基于 Runge-Kutta 方法的算法来解决ODE问题。
2. 线性ODE的例子下面我们通过一个线性ODE的例子来说明 ode45 的基本用法。
线性ODE的定义：假设有一个一阶线性ODE，形式如下：dy/dt = a*y + b其中 a 和 b 是常数，y 是未知函数。
例子：考虑一个简单的线性ODE：dy/dt = 2*t*y + t^2为了使用 ode45 解决这个问题，我们需要定义一个 MATLAB 函数来表示这个方程：function dydt = myODE(t, y)dydt = 2*t*y + t^2;end然后，我们可以使用 ode45 来求解该问题：[t, y] = ode45(@myODE, [0 1], 1);上述代码中： - @myODE表示将myODE函数作为变量传递给ode45 函数。
- [0 1]表示求解的时间区间是 [0, 1]。
- 1表示初始条件。
3. 非线性ODE的例子除了线性ODE，ode45 也可以求解非线性ODE。
下面我们通过一个非线性ODE的例子来说明。
非线性ODE的定义：假设有一个二阶非线性ODE，形式如下：d^2y/dt^2 + a*dy/dt + b*y + c*y^2 = 0其中 a、b 和 c 是常数，y 是未知函数。
例子：考虑一个简单的非线性ODE：d^2y/dt^2 + 2*dy/dt + 3*y + 4*y^2 = 0为了使用 ode45 解决这个问题，我们需要将这个二阶ODE转化为两个一阶ODE。
令 z = dy/dt，我们可以得到以下一阶ODE系统：dz/dt = -2*z - 3*y - 4*y^2dy/dt = zfunction dydt = myODE(t, y)dydt = zeros(2,1);dydt(1) = -2*y(2) - 3*y(1) - 4*y(1)^2;dydt(2) = y(1);end然后，我们可以使用 ode45 来求解该问题：[t, y] = ode45(@myODE, [0 1], [1 0]);上述代码中，初始条件是[1 0]，因为我们需要同时指定 y 和z 的初始值。
一、引言在工程领域中，单自由度振动系统是一种常见的动力学模型，其在建筑结构、机械设备等领域都有重要的应用。
而计算单自由度振动系统的反应是工程设计和分析中的重要任务之一，对于系统的稳定性、安全性等具有重要意义。
为了快速而准确地计算单自由度振动系统的反应，工程师和研究人员常常使用MATLAB编写程序来实现计算。
二、MATLAB在单自由度振动反应计算中的优势1. 灵活性：MATLAB是一种功能强大的编程语言和工具，可以实现复杂的算法和数学模型，能够满足工程设计和分析中的各种需求。
2. 可视化：MATLAB具有丰富的绘图和可视化功能，可以直观地展示单自由度振动系统的反应结果，使工程师和研究人员更好地理解系统的运动特性。
3. 高效性：MATLAB提供了丰富的计算和求解工具，可以快速而准确地计算单自由度振动系统的反应，节约了工程师和研究人员的时间和精力。
三、MATLAB编写单自由度振动反应计算程序的基本步骤1. 确定系统参数：首先需要确定单自由度振动系统的质量、刚度、阻尼系数等参数，这些参数将影响系统的振动响应。
2. 构建系统模型：根据系统的参数和运动方程，可以利用MATLAB编写对应的单自由度振动系统模型。
3. 求解运动方程：利用MATLAB提供的求解工具，可以求解单自由度振动系统的运动方程，得到系统的振动响应。
4. 可视化结果：最后可以利用MATLAB的绘图和可视化工具，将系统的振动响应以图表的形式展现出来，便于工程师和研究人员对系统的运动特性进行分析和评估。
四、MATLAB编写单自由度振动反应计算程序的示例代码以下是一个简单的MATLAB示例代码，用于计算单自由度振动系统的阻尼比为0.2时的阻尼比对应的阻尼比比，供读者参考。
```matlab定义系统参数m = 1; 质量k = 10; 刚度zeta = 0.2; 阻尼比omega_n = sqrt(k / m); 自然频率计算阻尼比对应的阻尼比比omega_d = omega_n * sqrt(1 - zeta^2);disp(['阻尼比对应的阻尼比比为：', num2str(omega_d /omega_n)]);```通过上述示例代码，可以看出MATLAB的编写方式简单明了，利用MATLAB可以快速计算单自由度振动系统的各种响应参数。
Matlab利用ode45求解二元二阶微分方程1. 引言在科学和工程领域，许多问题可以用微分方程来描述。
微分方程是描述变量之间关系的数学方程，其中包含未知函数及其导数。
解微分方程可以帮助我们理解自然现象和设计工程系统。
在本文中，我们将探讨如何使用Matlab中的ode45函数来求解二元二阶微分方程。
ode45是Matlab中常用的求解常微分方程的函数，它采用了一种称为”Runge-Kutta”方法的数值求解算法。
2. 二元二阶微分方程的形式二元二阶微分方程的一般形式为：d^2x/dt^2 = f(t, x, dx/dt, dy/dt)d^2y/dt^2 = g(t, x, dx/dt, dy/dt)其中，x和y是未知函数，t是自变量，f和g是已知函数。
这个方程组描述了x和y随时间变化的加速度。
3. 使用ode45函数求解二元二阶微分方程在Matlab中，我们可以使用ode45函数来求解二元二阶微分方程。
ode45函数采用自适应步长的Runge-Kutta算法，可以比较准确地求解微分方程。
首先，我们需要定义一个函数，用于描述微分方程的右侧。
函数的输入参数为时间t和状态变量x，输出为状态变量的导数。
例如，对于上面的微分方程，我们可以定义一个函数如下：function dxdt = myODE(t, x)dxdt = zeros(4, 1);dxdt(1) = x(3);dxdt(2) = x(4);dxdt(3) = f(t, x(1), x(2), x(3), x(4));dxdt(4) = g(t, x(1), x(2), x(3), x(4));end在这个函数中，我们使用了一个4维的向量x来表示状态变量x和y以及它们的导数。
在函数体内，我们根据微分方程的定义计算了状态变量的导数。
接下来，我们可以使用ode45函数来求解微分方程。
首先，我们需要指定初始条件和时间范围。
然后，我们可以调用ode45函数，并将上面定义的函数作为输入参数传递进去。
英文回答：In MATLAB, the differential equation solver 'ode45' is utilizedfor the solution of non-stiff differential equations in the formdy/dt = f(t,y). To employ 'ode45', it is necessary to define a function that specifically denotes the right-hand side of the differential equation. This function must accept two input arguments, t and y, and yield the derivative of y in relation to tat the designated values of t and y.在MATLAB中，微分等分方解器"ode45"被用来解析以dy、dt=f（t，y）为形式的非悬浮微分方程。
要使用"de45"，必须定义一个专门表示微分方程右侧的函数。
此函数必须接受 t 和 y 两种输入参数，并在t 和 y 的指定值下将 y 相对 t 的衍生出。
Once you've got the function that represents the right-hand side of your differential equation all sorted out, you can justgive 'ode45' a shout and pass it the function, the time spanyou're interested in, and the starting value for y. 'ode45' will then sort you out with the solution to the differential equationin the form of a time and y value array. Then you can just chuck that into a plot using the plot function, and see how the solution behaves over time. Easy peasy!一旦你拥有了代表你微分方程右侧的功能，你就可以只发出"de45"的叫声，并通过它的功能，你感兴趣的时间跨度，以及y的起始值。
