winCC教程PPT课件
- 格式：ppt
- 大小：6.28 MB
- 文档页数：119
下载文档原格式
合集下载
工控组态软件第4章WinCC组态软件PPT课件
3
WinCC系统构成
WinCC基本系统是很多应用程序的核心。它包含以下九大部件： (1) 变量管理器：管理WinCC中所使用的外部变量、内部变量和通讯驱 动程序。 (2) 图形编辑器：用于设计各种图形画面。 (3) 报警记录：负责采集和归档报警消息。 (4) 变量归档：负责处理测量值，并长期存储所记录的过程值。 (5) 报表编辑器：提供许多标准的报表，也可设计各种格式的报表，并 可按照预定的时间进行打印。 (6) 全局脚本：是系统设计人员用ANSI-C 及Visual Basic编写的代码， 以满足项目的需要。 (7) 文本库：编辑不同语言版本下的文本消息。 (8) 用户管理器：用来分配、管理和监控用户对组态和运行系统的访问 权限。 (9) 交叉引用表：负责搜索在画面、函数、归档和消息中所使用的变量、 函数、 OLE 对象和 ActiveX 控件。
9
建立和定义变量
线性标度只能用于过程变量。单 击“线性标度”复选框，激活输 入域“过程值范围”和“变量值 范围”。设置过程值范围（0~50) 和变量值范围（如0~120），如 图4-10 所示。单击“确定”按钮， 结束新建变量过程。 建立的所有变量显示在WinCC项 目管理器的右边窗口中。如需要 创建其他的变量，可重复上述操 作，还可对变量进行复制、剪切、 粘贴等操作，快速建立多个变量。 当需要创建的变量比较多时，可 对变量先进行分组，在每个变量 组中再进行新建变量的过程。
第4章 WinCC 组态软件
➢ WinCC ➢ WinCC快速入门 ➢ WinCC项目管理器 ➢ 组态变量 ➢ 创建过程画面 ➢ 过程值归档 ➢ 消息系统 ➢ 报表打印与脚本编辑
1
整体概况
+ 概况1
您的内容打在这里，或者通过复制您的文本后。
WinCC系统构成
WinCC基本系统是很多应用程序的核心。它包含以下九大部件： (1) 变量管理器：管理WinCC中所使用的外部变量、内部变量和通讯驱 动程序。 (2) 图形编辑器：用于设计各种图形画面。 (3) 报警记录：负责采集和归档报警消息。 (4) 变量归档：负责处理测量值，并长期存储所记录的过程值。 (5) 报表编辑器：提供许多标准的报表，也可设计各种格式的报表，并 可按照预定的时间进行打印。 (6) 全局脚本：是系统设计人员用ANSI-C 及Visual Basic编写的代码， 以满足项目的需要。 (7) 文本库：编辑不同语言版本下的文本消息。 (8) 用户管理器：用来分配、管理和监控用户对组态和运行系统的访问 权限。 (9) 交叉引用表：负责搜索在画面、函数、归档和消息中所使用的变量、 函数、 OLE 对象和 ActiveX 控件。
9
建立和定义变量
线性标度只能用于过程变量。单 击“线性标度”复选框，激活输 入域“过程值范围”和“变量值 范围”。设置过程值范围（0~50) 和变量值范围（如0~120），如 图4-10 所示。单击“确定”按钮， 结束新建变量过程。 建立的所有变量显示在WinCC项 目管理器的右边窗口中。如需要 创建其他的变量，可重复上述操 作，还可对变量进行复制、剪切、 粘贴等操作，快速建立多个变量。 当需要创建的变量比较多时，可 对变量先进行分组，在每个变量 组中再进行新建变量的过程。
第4章 WinCC 组态软件
➢ WinCC ➢ WinCC快速入门 ➢ WinCC项目管理器 ➢ 组态变量 ➢ 创建过程画面 ➢ 过程值归档 ➢ 消息系统 ➢ 报表打印与脚本编辑
1
整体概况
+ 概况1
您的内容打在这里，或者通过复制您的文本后。
WinCC-系统课程PPT演示课件
客户机 ……
1
客户机
32
9
分布式系统/网络技术（1/16）
所有的WinCC 应用
多客户机1
所有的WinCC 应用
多客户机32
WinCC web 客户机
所有的WinCC 应用
服务器1
所有的WinCC 应用
服务器12
Web浏览服务器支持 3/10/25/50客户端授权； Web浏览器客户机无需授 权。
连接诊断(2/21)
24
组态过程变量(2/23)
25
品质代码(2/22)
4C:连接状态良好，目前没有通讯 80:连接状态良好，目前正在通讯 ……见帮助信息
26
创建Industrial Ethernet连接
CP卡MAC地址 CPU Slot number
27
创建Industrial Ethernet连接—系统参数的设定
5
授权及选项（1/10）
6
系统组态（1/13）
1.广泛的可视化任务可集多用户系统结合在一起; 2.服务器取代过程连接;PC网络连接其它所有的
客户至服务器; 3.客户从服务器接收所有的数据; 4.甚至管理级上更高层次的计算机也可通过终端
总线访问Win CC数据库; 5.Simatic工业以太网过程总线也可以用作苛刻环
系统参数修改过后需要重 新启动WinCC使之生效。
28
创建TCP/IP连接
CP卡IP地址 CPU Slot number
29
创建TCP/IP连接—系统参数的设定
30
组态内部变量(2/25)
31
交叉引用(2/28-30)
导出CSV
更新数据管理 过滤 更新视图 更新数据管理和视图
西门子WINCC教程
:BOOL SetTagByte(Tag_Name,value); //返回类型
:BOOL GetTagFloat(Tag_Name); //返回类型:float
实例：Action 函数
❖ 建立一个Action函数 *实现指示灯闪烁。 *物体平衡移动运动。 *触发方式：变量、周期触发， 使用GSC调试。
第六章：用户管理和项目安全
❖ 学习WinCC项目中安全性是怎样进行的，使 用用户管理编辑器，以及所设计的其它工具 确保PC不会被非法访问。
OPC连接实例
❖ 在服务器端创建一个Tag. ❖ 在客户端引用这个Tag.
OPC连接实例
第七章：报警存档编辑器
❖ 介绍在WinCC报警存档环境中的工具及应用 。学习在编辑器中生成一个报警信息系统； 组态报表和运行时的消息存档。
最低配置： CPU INTEL Pentium II 266 MHz RAM 96 MB Graphic Controller SVGA (4 MB) Resolution 800 * 600 Hard Disk 500 MB available space CD-ROM Drive
推荐配置：
CPU INTEL Pentium II 400 MHz RAM 128 MB Graphic Controller XGA (8 MB) Resolution 1024 * 768 Hard Disk >500 MB available space CD-ROM Drive
西门子SIMATIC WinCC
Windows Control Center
Wincc主要功能概述：
❖ 过程监控 ❖ 与PLC通讯 ❖ 标准接口 ❖ 编程接口 ❖ 报表设计 ❖ 变量记录 ❖ 报警存档
:BOOL GetTagFloat(Tag_Name); //返回类型:float
实例：Action 函数
❖ 建立一个Action函数 *实现指示灯闪烁。 *物体平衡移动运动。 *触发方式：变量、周期触发， 使用GSC调试。
第六章：用户管理和项目安全
❖ 学习WinCC项目中安全性是怎样进行的，使 用用户管理编辑器，以及所设计的其它工具 确保PC不会被非法访问。
OPC连接实例
❖ 在服务器端创建一个Tag. ❖ 在客户端引用这个Tag.
OPC连接实例
第七章：报警存档编辑器
❖ 介绍在WinCC报警存档环境中的工具及应用 。学习在编辑器中生成一个报警信息系统； 组态报表和运行时的消息存档。
最低配置： CPU INTEL Pentium II 266 MHz RAM 96 MB Graphic Controller SVGA (4 MB) Resolution 800 * 600 Hard Disk 500 MB available space CD-ROM Drive
推荐配置：
CPU INTEL Pentium II 400 MHz RAM 128 MB Graphic Controller XGA (8 MB) Resolution 1024 * 768 Hard Disk >500 MB available space CD-ROM Drive
西门子SIMATIC WinCC
Windows Control Center
Wincc主要功能概述：
❖ 过程监控 ❖ 与PLC通讯 ❖ 标准接口 ❖ 编程接口 ❖ 报表设计 ❖ 变量记录 ❖ 报警存档
WinCC开发软件简介-PPT课件
23
因此，上位机与下位机的数据通信是 通过外部Tag来实现的。 WinCC是一套功 能非常强大的组态软件，但它不可能满 足所有的要求。有些功能可以采用一定 的编程技巧来实现。
24
1．多Tag传送 2．弹出窗口
25
8.3 WinCC设计实例
【例8-1】 单容水箱液位定值控制。
26
图8-1 单容下水箱液位定值控制实验
36
如果对于Windows的SDK编程熟悉 的话，WinCC中调用Windows系统的API 函数完全可以实现像VB、VC等高级语言 所能实现的功能。但WinCC在开发时间和 易用性、稳定性上要优于以上两种语言， 因为它是针对工业现场设计开发的。
37
在上位机软件设计中，利用WinCC强 大的组态功能设计了友好的用户监控界 面，实现在线帮助、用户权限管理、报 警记录及查询、系统运行数据记录及查 询、报表生成及打印等功能。
WinCC开发软件简介
1
重点与难点 WinCC的组态和WinCC应用。
2
基本要求 1．理解WinCC的组态； 2．熟练使用WinCC进行系统组态。
3
本章内容 1．WinCC概述； 2．WБайду номын сангаасnCC的组态； 3．WinCC设计实例。
4
8.1
8.2 8.3 8.4
WinCC概述 WinCC的组态 WinCC设计实例
15
• （1）变量管理器（tag management） • （2）图形编辑器（graphics designer） • （3）报警记录（alarm logging） • （4）变量归档（tag logging）
16
• （5）报表编辑器（report desigmer） • （6）全局脚本（global script） • （7）文本库（text library） • （8）用户管理器（user administrator） • （9）交叉引用表（cross-reference）
因此，上位机与下位机的数据通信是 通过外部Tag来实现的。 WinCC是一套功 能非常强大的组态软件，但它不可能满 足所有的要求。有些功能可以采用一定 的编程技巧来实现。
24
1．多Tag传送 2．弹出窗口
25
8.3 WinCC设计实例
【例8-1】 单容水箱液位定值控制。
26
图8-1 单容下水箱液位定值控制实验
36
如果对于Windows的SDK编程熟悉 的话，WinCC中调用Windows系统的API 函数完全可以实现像VB、VC等高级语言 所能实现的功能。但WinCC在开发时间和 易用性、稳定性上要优于以上两种语言， 因为它是针对工业现场设计开发的。
37
在上位机软件设计中，利用WinCC强 大的组态功能设计了友好的用户监控界 面，实现在线帮助、用户权限管理、报 警记录及查询、系统运行数据记录及查 询、报表生成及打印等功能。
WinCC开发软件简介
1
重点与难点 WinCC的组态和WinCC应用。
2
基本要求 1．理解WinCC的组态； 2．熟练使用WinCC进行系统组态。
3
本章内容 1．WinCC概述； 2．WБайду номын сангаасnCC的组态； 3．WinCC设计实例。
4
8.1
8.2 8.3 8.4
WinCC概述 WinCC的组态 WinCC设计实例
15
• （1）变量管理器（tag management） • （2）图形编辑器（graphics designer） • （3）报警记录（alarm logging） • （4）变量归档（tag logging）
16
• （5）报表编辑器（report desigmer） • （6）全局脚本（global script） • （7）文本库（text library） • （8）用户管理器（user administrator） • （9）交叉引用表（cross-reference）
WINCC组态介绍PPT学习课件
来标识，称为应用程序。 •组态软件的结构划分有多种标准，下面按照软件的系统环境
和软件体系组成两种标准讨论其体系结构。
3
• (1)系统开发环境 • 设计人员为实施其控制方案，在组态软件的支持下，进行 应用程序的系统生成工作所必须依赖的工作环境。通过建立 一系列用户数据文件，生成最终的图形目标应用系统，供系
16
17
• 2 创建新项目 • 打开WinCC的对话框，此对话框提供三个选项：①创建“单 用户项目（默认设置）”；②创建“单用户项目”；③创建“多
客户机项目”。 • 例如要创建一个名为“start”的项目，选择“单用户项目”，
按“确定”键，输入项目名称“start”. • 如果项目已经存在，选择“打开”对话框，搜索扩展名为 “.mcp”的文件，下次启动WinCC时，系统自动打开上次建立的
来测试相关项目。 • 选择Windows任务栏“开始”菜单 →“SIMATIC”→“WinCC”→“Tool”→“Simulator”命令，在 “WinCC模拟器对话框”中，选择要模拟的变量，选择“编 辑”→“新建变量”，在“项目变量”对话框中，选择内部变 量“TankLevel”，单击“确定”，在“属性”面板中，单击 “模拟器的类型“Inc”，输入起始值“0”、终止值“100”，标 记“激活”复选框，在变量面板中，将显示带修改值的变量。
图形组件的外观由组态工程师动态控制，图形的动态控制参数，如几何形 状、颜色和样式，可通过WinCC变量的改变或程序直接控制。
13
WinCC的库模块
14
WinCC的通信结构及原理
•WinCC使用变量管理器来处理项目产生的数据以及存储在项 目数据库中的数据。WinCC的所有应用程序必须以WinCC变 量的形式从变量管理器中请求数据，这些应用程序包括图形
和软件体系组成两种标准讨论其体系结构。
3
• (1)系统开发环境 • 设计人员为实施其控制方案，在组态软件的支持下，进行 应用程序的系统生成工作所必须依赖的工作环境。通过建立 一系列用户数据文件，生成最终的图形目标应用系统，供系
16
17
• 2 创建新项目 • 打开WinCC的对话框，此对话框提供三个选项：①创建“单 用户项目（默认设置）”；②创建“单用户项目”；③创建“多
客户机项目”。 • 例如要创建一个名为“start”的项目，选择“单用户项目”，
按“确定”键，输入项目名称“start”. • 如果项目已经存在，选择“打开”对话框，搜索扩展名为 “.mcp”的文件，下次启动WinCC时，系统自动打开上次建立的
来测试相关项目。 • 选择Windows任务栏“开始”菜单 →“SIMATIC”→“WinCC”→“Tool”→“Simulator”命令，在 “WinCC模拟器对话框”中，选择要模拟的变量，选择“编 辑”→“新建变量”，在“项目变量”对话框中，选择内部变 量“TankLevel”，单击“确定”，在“属性”面板中，单击 “模拟器的类型“Inc”，输入起始值“0”、终止值“100”，标 记“激活”复选框，在变量面板中，将显示带修改值的变量。
图形组件的外观由组态工程师动态控制，图形的动态控制参数，如几何形 状、颜色和样式，可通过WinCC变量的改变或程序直接控制。
13
WinCC的库模块
14
WinCC的通信结构及原理
•WinCC使用变量管理器来处理项目产生的数据以及存储在项 目数据库中的数据。WinCC的所有应用程序必须以WinCC变 量的形式从变量管理器中请求数据，这些应用程序包括图形
WINCC的使用ppt课件
WINCC的使用
WINCC的使用
假定的应用环境
单用户项目 即是数据处理的服务器，也是操作员站； 计算机直接与AS相连接； 其它计算机不能访问该项目； 可配置另一个作冗余； 可配置另一个归档服务器
WinCC培训课程
WINCC的使用
WINCC的整体架构
基本工作过程
组态：完成通讯、画面、报警、数据记录等相关项目的配置，形成组态数据库
பைடு நூலகம்
MPI
MPI(多点接口)适用于现场级和单元 级小型网络 它只能用于连接SIMATIC S7。 MPI子网使用PLC中央处理器卡的 MPI接口进行通讯。 随着通讯要求的增加它很快就会到 达其性能极限： PC可以通过安装的MPI卡访问MPI 子网
工业以太网
是一种适合于管理级和单元级的子网
它用于许多站之间长距离、大数据量 的传送 是一种用于工业通讯的最有效的子网， 可以轻松配置和扩充它
WINCC的使用
WINCC的界面描述
使用项目管理器 建立项目及总体界面 用途： 创建项目 打开项目 管理项目数据和归档 打开编辑器 激活或取消激活项目。
练习 建立一个新工程 认识工程界面 认识各编辑器及功能
WinCC培训课程
WINCC的使用
对象 应用 计算机名称和属性、项目属性 (客户机和服务器) 变量的管理：创建和编辑变量与 通讯驱动程序 在线帮助1) 使用项目 使用变量 导入/导出工具 --WinCC组态工具 语言切换 是 --在线组态 是2) 是2)
编辑器的导出功能 WinCC组态工具 文本库 WinCC组态工具 ---
--是 是 --是
是2)
是 是2) 是 是2)
WINCC中主要的编辑器 及其功能
变量记录 报表编辑器
WINCC的使用
假定的应用环境
单用户项目 即是数据处理的服务器，也是操作员站； 计算机直接与AS相连接； 其它计算机不能访问该项目； 可配置另一个作冗余； 可配置另一个归档服务器
WinCC培训课程
WINCC的使用
WINCC的整体架构
基本工作过程
组态：完成通讯、画面、报警、数据记录等相关项目的配置，形成组态数据库
பைடு நூலகம்
MPI
MPI(多点接口)适用于现场级和单元 级小型网络 它只能用于连接SIMATIC S7。 MPI子网使用PLC中央处理器卡的 MPI接口进行通讯。 随着通讯要求的增加它很快就会到 达其性能极限： PC可以通过安装的MPI卡访问MPI 子网
工业以太网
是一种适合于管理级和单元级的子网
它用于许多站之间长距离、大数据量 的传送 是一种用于工业通讯的最有效的子网， 可以轻松配置和扩充它
WINCC的使用
WINCC的界面描述
使用项目管理器 建立项目及总体界面 用途： 创建项目 打开项目 管理项目数据和归档 打开编辑器 激活或取消激活项目。
练习 建立一个新工程 认识工程界面 认识各编辑器及功能
WinCC培训课程
WINCC的使用
对象 应用 计算机名称和属性、项目属性 (客户机和服务器) 变量的管理：创建和编辑变量与 通讯驱动程序 在线帮助1) 使用项目 使用变量 导入/导出工具 --WinCC组态工具 语言切换 是 --在线组态 是2) 是2)
编辑器的导出功能 WinCC组态工具 文本库 WinCC组态工具 ---
--是 是 --是
是2)
是 是2) 是 是2)
WINCC中主要的编辑器 及其功能
变量记录 报表编辑器
winCC精品PPT课件
更改项目属性
WinCC组态
更改计算机属性
在WinCC资源管理器中，右击 项目计算机名并在下拉菜单中 选择“属性”,在弹出的“计算 机列表属性”对话框中，单击 “属性”按钮
更改计算机属性
WinCC组态
在“计算机属性”的“常规 信息”标签页中，显示了项 目计算机名（若该项目是从 其它计算机上拷过来的，则 须在此处改为当前计算机名）
在“新建项目”对话框中输 入项目名称，同时选择所在 文件夹名称及驱动器名称， 单击“新建”按钮关闭该对 话框
新建一个项目
WinCC组态
更改项目属性
进入新建项目后，在WinCC 资源管理器中，右击项目名称 并在下拉菜单中选择“属性”。 在“项目属性”的“热键”标 签页，一般为“登录”动作分 配热键“Ctrl+R”
变量组态
变量组态
变量组态
WinCC组态
变量组态
在刚刚建立的驱动程序连接下 建立变量组（或变量） 右击刚刚建立的驱动程序连接， 在下拉菜单中选择“新建组” （也可选择“新建变量”），在 “变量组属性”对话框的名称栏 中填写该变量组的名称
变量组态
变量组态
WinCC组态
变量组态
在新建的变量组下建立变量
右击项目所选择的网卡，在下拉菜单中选 择“新建驱动程序连接” 。在 “连接属性”
对话框的“名称”栏中填写该连接的名称， 单击“属性”按钮，弹出“连接参数”对 话框，本例中使用的是TCP/IP，所以须添 加IP地址。“机架号”指的是CPU所在的 机架号。“插槽号”指的是机架中CPU所 在的插槽号。单击“确定”关闭该对话框， 再单击“确定”关闭 “连接属性”对话框
更改计算机属性
WinCC组态
在“计算机属性”的“启动” 标签页中，选择在运行时需启 动的组件，一般选择图形运行 系统、报警记录运行系统、变 量记录运行系统等
wincc-第11章-通讯1PPT课件
硬件驱动程序 例如：S7-5613
• 确定WinCC所在的PC机与 自动化系统连接的网络类型。
通讯处理器 例如：CP-5613
通讯模块 例如：CP 443-1
2021/7/24
5
11.2.1 通道单元的类型
第11章 通讯
4. PC通讯处理器类型（见表11-1）
• Hardnet通讯卡有自己的微处理器，可减轻系统CPU上的负荷， 可以使用两种以上的通讯协议（多协议操作）。
• 子网：用于描述一个通讯单元的术语。该单元包含建立链 接所必需的所有物理组件以及相关的数据交换方式。
• 网络：是由一个或多个互相连接的子网组成的单元，它包 括所有可以互相通讯的站。
• 通讯驱动程序：也指通道。它是一个软件组织，可在自动 化系统和WinCC中的变量管理器之间设置连接，以便能向 WinCC变量提供过程值。扩展名.chn。
CP1612 CP1613 CP1512
Soft PLC
内部连接 WinAc Basis/RTX 不需要
不需要
Slot PLC
2021/7/24
内部连接 WinAc Slot
不需要
不需要
7
第11章 通讯
11.2 WinCC与SIMATIC S7 PLC的通讯
11.2.2 添加驱动程序 步骤： • 在WinCC项目管理器的浏览窗口中，右击“变量管理”。 • 从快捷菜单中选择“添加新的驱动程序”菜单项，打开 “添加新的驱动程序”对话框，选择SIMATIC S7 Protocol Suite.chn。 • 单击“打开”按钮，将添加此驱动程序到所组态的WinCC 项目中。
PROFIBUS/MPI
ISA
Hardnet 工业以太网
WinCC基本介绍PPT课件
WinCC 概述 系统特点
SCADA功能 Historian 丰富的脚本系统 TIA的组成部分 灵活的扩展能力 基于Web技术 产品构成 概览 基本系统 选件 附加软件 配置指南 单机系统 客户机-服务器系统 Web系统 冗余系统 技术支持与服务
WinCC产品构成 … WinCC选件(Options)
举例(图形系统和全局脚本)
WinCC 概述 系统特点
SCADA功能 Historian 丰富的脚本系统 TIA的组成部分 灵活的扩展能力 基于Web技术 产品构成 概览 基本系统 选件 附加软件 配置指南 单机系统 客户机-服务器系统 Web系统 冗余系统 技术支持与服务
Automation and Drives
客户机-服务器系统 添加用户自定义对象时自动生成变量、消息和归档变量
Web系统 冗余系统 技术支持与服务
变量的合法性测试 导入外部数据来自动生成图形 以任意格式导出图形
Automation and Drives
四、全集成自动化 (TIA) 的组成部分
组态 / 编程
数据管理
通讯
WinCC 概述 系统特点
WinCC 概述 系统特点
SCADA功能 Historian 丰富的脚本系统 TIA的组成部分 灵活的扩展能力 基于Web技术 产品构成 概览 基本系统 选件 附加软件 配置指南 单机系统 客户机-服务器系统 Web系统 冗余系统 技术支持与服务
Process data archiving and information interchange
client
LAN
Web server
WinCC Web client
WinCC Dat@Monitor
Wincc培训PPT课件
WinCC 硬件要求： WinCC supports all common IBM/AT-compatible PC platforms. Although values are given for a minimum configuration, to efficiently operate WinCC, you should aim for the values recommended for the optimum configuration. 最低配置： CPU INTEL Pentium II 266 MHz RAM 96 MB Graphic Controller SVGA (4 MB) Resolution 800 * 600 Hard Disk 500 MB available space CD-ROM Drive
全局脚本编辑器的：
为了能用全局动作功能，用户必须首先在 控制中心计算机属性中，使能Global Scripts Runtime (全局脚本运行)。
函数分类：
Project Functions(项目函数) *可生成全局访问的C函数。最大64K字节。 Standard Functions(标准函数) *包含用于WinCC编辑器、报警、存档等。 Internal Functions(内部函数) *C语言常用函数。
西门子SIMATIC WinCC
Windows Control Center
Wincc主要功能概述：
过程监控 与PLC通讯 标准接口 编程接口 报表设计 变量记录 报警存档
Wincc具有的一些特点：
开放性和系统的稳定性: WinCC具有强大的脚本编程范围，包括从 图形对象上单个的动作到完整的功能以及 独立于单个组件的全局动作脚本。
wincc课件 第1章
11
1.1 认识组态监控软件
5、组态监控软件的发展情况
世界上第一个把组态软件做为商品进行开发、销 售的专业软件公司是美国的Wonderware公司，它于80 年代末率先推出第一个商品化监控组态软件Intouch。 此后组态软件得到了迅猛的发展。目前世界上的组态 软件有几十种之多，国际上较知名的监控组态软件有： Fix，Intouch，Wincc，LabView，Citech等。 我国：三维力控（ForceControl）
18
1.3 WinCC的安装
1、对安装WinCC系统的基本要求
（1） 硬件要求（推荐） CPU：客户机－Pentium III，800M/服务器－P4，1.4G RAM：客户机－512M/服务器－1G 硬盘：客户机－700M/服务器－1G
虚拟工作内存：1.5倍速工作内存
图形卡：32M 颜色： 真彩色 分辨率：1 024×768

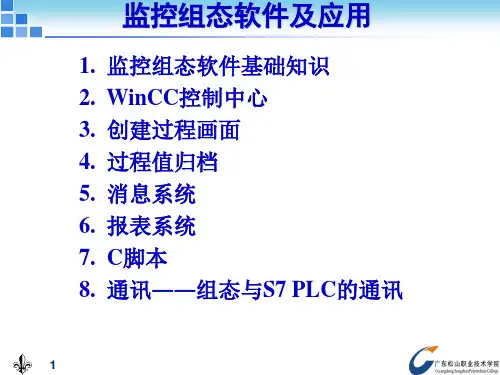

监控组态软件及应用
1. 2. 3. 4. 5. 6. 7. 8. 监控组态软件基础知识 WinCC控制中心 创建过程画面 过程值归档 消息系统 报表系统 C脚本 通讯――组态与S7 PLC的通讯
1
第1章 监控组态软件基础知识
认识组态监控软件 1.2 WinCC组态监控软件 1.3 WinCC的安装
13
1.2 WinCC组态监控软件
OPC（OLE for Process Control——用于过程控制的OLE） 是一个工业标准，这个标准定义了应用Microsoft操作系 统在基于PC的客户机之间交换自动化实时数据的方法。 管理这个标准的国际组织是OPC基金会，OPC基金会现 有会员已超过220家。 OPC基于微软的OLE（ Object Linking and Embedding的缩写, 直译为对象链接与嵌入，现在的ActiveX）、COM（组件对象模型） 和DCOM（分布式组件对象模型）技术。OPC包括一整套接 口、属性和方法的标准集，用于过程控制和制造业自动化系 统。Active/COM技术定义各种不同的软件部件如何交互使 用和分享数据。不论过程中采用什么软件设备 ，OPC为多 种多样的过程控制设备之间进行通信提供了公用的接口。 OPC规范定义了一个工业标准接口，这个标准使得COM技 术适用于过程控制和制造自动化等应用领域。
WinCC课件八配方组态.ppt
离线
PLC
8
WinCC flexible 如何使用配方
WinCC Flexible 配方概述 ——配方的组态设置
如何创建报警系统 如何使用VBScript
如何使用配方
这些组态设置是在属性视图中的“设置”下进行的：
组态1：不带“同步变量”的配方 只显示已读取数据记录的数据，并且这些数据只能在配方视图
页中为每一控制器独立地CC flexible 如何使用配方
WinCC Flexible 配方概述 ——配方的数据
如何创建报警系统 如何使用VBScript
如何使用配方
在运行系统中，配方数据记录可以在外部数据存储介质(例如， 闪存）、HMI设备和控制器之间传送。
下图显示了配方数据记录是如何传送的。组态适用于传送配方 视图中数据记录的功能。 在配方画面中，使用为此目的的系统函 数。
可以在“数据记录”标签的配方数据记录中输入其值。
4
WinCC flexible 如何使用配方
WinCC Flexible 配方概述 ——配方应用实例
如何创建报警系统 如何使用VBScript
如何使用配方
配方用于制造业和机器制造。接下来为两个典型应用的实例， 阐述了如何实现WinCC flexible工程系统的配方功能：
HMI设备将配方数据记录存储在存储介质(例如闪存设备或硬盘) 中。可以通过HMI设备显示屏在配方视图或配方画面中编辑配方 数据记录。
10
WinCC flexible 如何使用配方
WinCC Flexible 配方概述 ——配方的数据
如何创建报警系统 如何使用VBScript
如何使用配方
(1)保存： 执行“保存”功能，将在配方视图或配方画面改变的 值写到存贮介质的配方数据记录中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2021
画 面 组 态
2021
画 面 组 态
2021
画 面 组 态
2021
WinCC组态
画面组态
b．C动作 复杂的动作不能通过动态对话框来实现，这时 需要编C脚本。“编辑动作”对话框打开后，可 在对话框的左边选择项目函数、标准功能、内 部函数。在对话框的右边编辑动作，动作的头 文件已由系统自动生成。动作编辑好后单击创 建动作按钮进行编译，编译完成会提示是否有 错误和警告。最后，单击事件名称栏旁的按钮， 为该动作选择触发器，触发器的选择与动态对 话框相同 注意：尽量不用周期触发，而使用变量触发
2021
画 面 组 态
2021
WinCC组态
画面组态
c．变量
将属性值赋予变量 ，也可通 过变量更改属性值，但要注意 属性值类型与变量类型的匹配
2021
画 面 组 态
2021
WinCC组态
画面组态
“事件”标签页 事件标签页显示了可实现的动作， 例如：鼠标动作、键盘动作。动 作栏中带有闪电符号的动作表示 该动作可动态化。右击闪电出现 C动作、直接连接两个下拉菜单
画面组态
在WinCC资源管理器中，右击“图形 编辑器”并在下拉菜单中选择“新 建”，即可打开新建界面。在该界面 中添加全部欲在运行状态下显示的内 容。在“对象选项板”的“标准板” 中列出了线、静态文本、输入输出域 等对象。在“对象选项板”的“控件 板”中列出了时钟、报警控件、在线 表格控件、在线趋势控件等
2021
更 改 计 算 机 属 性
2021
WinCC组态
在“计算机属性”的“图形运 行系统”标签页中，单击“启动 画面”栏中的“浏览”按钮，选 择欲作为该项目运行时第一个进 入的界面。在“窗口属性”一栏 中选中“全屏”，使得项目在运 行时全屏显示
2021
更 改 计 算 机 属 性
2021
WinCC组态
WinCC®教程
2004年7月
2021
主要内容
➢ WinCC简介 ➢ WinCC组态 ➢ 其它
2021
WinCC简介
WinCC是由西门子公司开发的上位机 组态软件，主要用于对生产过程进行监 控，其下位机编程软件主要采用西门子 公司的step7
WinCC基于Microsoft公司的Windows 2000或Windows NT操作系统，安装在 Windows 2000下时，需同时安装sp2以上 版本的补丁
2021
更 改 项 目 属 性
2021
WinCC组态
更改计算机属性
在WinCC资源管理器中，右击 项目计算机名并在下拉菜单中 选择“属性”,在弹出的“计算 机列表属性”对话框中，单击 “属性”按钮
2021
更 改 计 算 机 属 性
2021
WinCC组态
在“计算机属性”的“常规 信息”标签页中，显示了项 目计算机名（若该项目是从 其它计算机上拷过来的，则 须在此处改为当前计算机名）
2021
画 面 组 态
2021
WinCC组态
属性
画面组态
“属性”标签页 主要对对象的几何、颜色、样式等属性 进行设置，静态列显示对象在静态时的 值，动态列具有灯泡的表示该属性可动 态化。右击灯泡，可出现动态对话框、 C动作、变量三个下拉菜单
2021
画 面 组 态
2021
画 面 组 态
2021
2021
WinCC组态
✓ 新建一个项目 ✓ 更改项目属性 ✓ 更改计算机属性 ✓ 画面组态 ✓ 变量组态 ✓ 报警组态 ✓ 变量记录的组态 ✓ 全局脚本 ✓ 用户权限设置
2021
2021
WinCC组态
新建一个项目
在WinCC资源管理器中，单击菜单上 “文件”按钮并在下拉菜单中选择 “新建”按钮（或在工具栏上单击 “新建”按钮），出现“WinCC Explorer” 对话框，我们一般采用“单 用户项目”，单击“确定”按钮关闭 该对话框
WinCC组态
画面组态
a．动态对话框 在“表达式/公式”栏中可对变量进 行加、减、乘、除及简单函数运算。 在“事件名称” 一栏中选择触发该 动作的触发器，触发器分周期触发 器和变量触发器
2021
WinCC组态
画面组态
周期触发器：可使用系统提供的周期也 可以自定义周期。操作过程为：在“改 变触发器” 对话框的“事件”栏中选 择标准周期、画面周期或窗口周期，在 周期栏中选择具体的值 变量触发：在“改变触发器” 对话框 的“事件”栏中选择“变量”，单击 “变量名称”栏旁的按钮来选择变量
2021
画 面 组 态
2021
WinCC组态
画面组态
a．C动作 与“属性”标签页介绍的一样，只 是对于动作触发的动态不需要触发 器 b．直接连接 可将“源”栏中的常量、属性、变 量赋予“目标”栏中的当前窗口、 画面中的对象、变量
2021
画 面 组 态
2021
画 面 组 态
2021
2021
新 建 一 个 项 目
2021
新 建 一 个 项 目
2021
WinCC组态
在“新建项目”对话框中输 入项目名称，同时选择所在 文件夹名称及驱动器名称， 单击“新建”按钮关闭该对 话框
2021
新 建 一 个 项 目
2021Βιβλιοθήκη WinCC组态更改项目属性
进入新建项目后，在WinCC 资源管理器中，右击项目名称 并在下拉菜单中选择“属性”。 在“项目属性”的“热键”标 签页，一般为“登录”动作分 配热键“Ctrl+R”
2021
画 面 组 态
2021
WinCC组态
画面组态
标准对象
右击“标准对象”，会出现下拉菜单 自定义对象：可对自定义对象进行创建、 破坏、编辑及赋予其属性、事件 组对象：可对对象进行编组、取消编组 组态对话框：主要针对按钮。可对按钮 所连接的画面进行设置 属性：对对象的属性进行设置。对象属 性分“属性”标签页和“事件”标签页
2021
更 改 计 算 机 属 性
2021
WinCC组态
在“计算机属性”的“启动” 标签页中，选择在运行时需启 动的组件，一般选择图形运行 系统、报警记录运行系统、变 量记录运行系统等
2021
更 改 计 算 机 属 性
2021
WinCC组态
在“计算机属性”的“参数” 标签页中，语言一栏中选择 “英语”（安装WinCC软件时 选择“中文”），热键在组态 阶段不需要屏蔽，当组态全部 结束进入使用阶段，则须将该 标签页中所有热键屏蔽
