放大电路基本概念
放大电路是指将输入信号放大到更大幅度的电路。
它常用于电子设备中，如放大器、运放等。
放大电路的基本概念包括以下几个方面：
1. 放大器：放大电路中的主要元件，用来放大输入信号。
常见的放大器有电压放大器、功率放大器等。
放大器通常由一个或多个增益器级联组成。
2. 增益：指放大器对输入信号的放大程度。
增益可以用来衡量放大器的性能。
增益通常以电压、功率或电流的比例来表示。
3. 传输特性：指在放大器的输入和输出之间的关系。
传输特性可以用来描述放大器对不同频率、幅度等特性的响应。
4. 输入阻抗和输出阻抗：输入阻抗是指放大器对输入信号的电阻，输出阻抗是指放大器对输出信号的电阻。
阻抗通常用来描述电路的输入和输出特性。
5. 偏置电路：为了使放大器工作在正确的工作点，通常需要将输入信号偏置到放大器的工作区间。
偏置电路用来提供适当的偏置电压或电流。
6. 负反馈：为了提高放大器的性能，减小失真和稳定性等问题，通常会采用负反馈。
负反馈是将放大器的输出信号与输入信号进行比较，并通过控制电路将误差反馈到放大器的输入端，以达到一定的控制目的。
综上所述，放大电路是一种将输入信号放大的电路，通过增益、传输特性、阻抗等参数来描述其性能。
同时，还需要考虑偏置电路和负反馈等技术手段来提高放大器的性能。
放大电路基本知识点总结一、电路的放大器放大电路是一种将输入信号放大到更高幅度的电路。
放大电路通常由一个激励信号源、一个放大器和一个负载组成。
激励信号源提供输入信号，放大器将这个输入信号放大到一个更高的幅度，而负载是放大器的输出端负载。
放大器的基本功能就是将输入信号的电压、电流或功率放大到更高的幅度。
放大器的基本性能参数有增益、带宽、输入电阻、输出电阻、共模抑制比等。
二、放大器的分类根据输入信号类型的不同，放大器可分为电压放大器、电流放大器和功率放大器。
根据放大器的工作方式的不同，放大器可分为线性放大器和非线性放大器。
线性放大器输出信号与输入信号成正比，非线性放大器则不成比例。
根据放大电路的构造方式，放大器可分为分立元件放大器和集成电路放大器。
三、放大器的基本构成放大器一般由输入端、输出端和放大器核心构成。
输入端是输入电路，用于接收输入信号，输出端是负载，放大器核心是实现信号放大的核心部分。
一般情况下，放大器核心由放大器管（如晶体管、场效应管等）组成。
四、常见放大电路1. 电压放大电路电压放大电路是将输入电压信号放大到更高电压幅度的电路。
常见的电压放大电路有共集放大电路、共阴放大电路、共源放大电路等。
2. 电流放大电路电流放大电路是将输入电流信号放大到更高电流幅度的电路。
常见的电流放大电路有共射放大电路、共集放大电路、共源放大电路等。
3. 功率放大电路功率放大电路是将输入信号的功率放大到更高功率幅度的电路。
功率放大电路的输出功率通常会比输入功率要大。
5、放大器的增益放大器的增益是衡量放大器放大性能的重要参数，它是输出信号幅度与输入信号幅度之比。
增益分为电压增益、电流增益和功率增益。
电压增益是输出电压与输入电压之比，电流增益是输出电流与输入电流之比，功率增益是输出功率与输入功率之比。
增益是放大器的关键指标之一。
6、放大器的带宽带宽是放大器能够放大的频率范围。
对于一个特定的放大器，当输入信号的频率超过了其带宽时，输出信号就无法完整地被放大了。
基本放大电路知识点总结一、放大电路的基本概念1. 信号放大：放大电路的主要功能是对输入信号进行放大，使其具有足够的幅度以便驱动后续的电路或设备。
放大电路通常包括一个放大器，通过调节放大器的增益可以实现对输入信号的放大。
2. 增益：放大电路的增益是指输出信号幅度与输入信号幅度的比值，通常以分贝（dB）为单位表示。
增益可以是固定的，也可以是可调节的，根据不同的应用需求选择不同的增益。
二、放大电路的基本分类放大电路根据其工作原理和应用场景可以分为很多种类，常见的有以下几种：1. 电压放大电路：用于放大输入信号的电压幅度，常用于音频放大器、视频放大器等。
2. 电流放大电路：用于放大输入信号的电流幅度，常用于传感器信号放大等应用。
3. 混频放大电路：用于将多个信号进行混频并进行放大，常用于通信系统和雷达系统中。
4. 功率放大电路：用于放大信号的功率，通常用于驱动大功率负载或输出功率放大器中。
三、放大电路的基本组成元件放大电路通常由以下几个基本组成元件构成：1. 放大器：是放大电路的核心元件，是用来放大输入信号的。
通常有很多种类型的放大器，如运放、三极管、场效应管等。
2. 输入电阻：用来限制输入信号对放大器的影响，通常越大越好。
3. 输出电阻：用来限制输出信号对后级电路的影响，通常越小越好。
4. 耦合元件：用来将输入信号耦合到放大器或将放大后的信号耦合到后级电路中。
四、放大电路的基本性能指标1. 增益：已经在前面提到过，增益是放大电路的一个重要性能指标。
2. 带宽：指放大电路能够有效放大的频率范围，在通信领域中，常用3dB带宽来表示放大电路的带宽。
3. 输入输出阻抗：输入输出阻抗分别表示放大电路的输入端和输出端的阻抗大小，通常要尽量匹配信号源和负载的阻抗以获得最好的信号传输效果。
4. 失真度：表示输出信号与输入信号之间的差异程度，通常分为非线性失真和谐波失真两种。
五、放大电路常用的电路拓扑结构1. 电压放大器：最简单的放大电路，通过对输入端和输出端加上适当的电路连接可以实现对输入信号的电压放大。

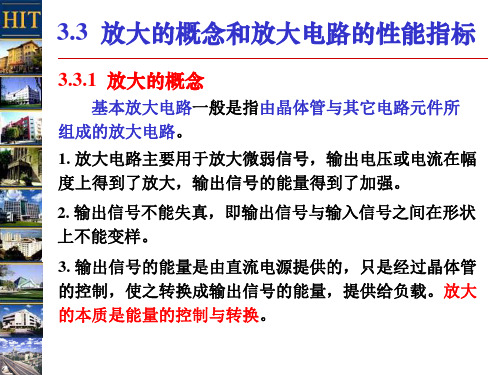

放大电路的功能及性能指标
一、放大电路功能简介
放大电路的功能是将微弱的电信号（电压、电流或功率、）放大到所需要的数值，从而使电子设备的终端执行元件（如继电器、仪表、扬声器等）有所动作或显示。
放大电路的放大作用是针对变化的信号量而言。
信号放大所增加的能量是由直流电源供应的，放大电路是在输入信号的掌握下把直流电源的能量转换成输出信号能量的装置。
二、放大电路的性能指标
1. 放大倍数Au(或Ai）：输出变化量幅值与输入变化量幅值之比，或二者的正弦沟通值之比，用以衡量电路的放大力量。
2 .输入电阻Ri：从输入端看进去的等效电阻，反映放大电路从信号源索取电流的大小。
3. 输出电阻Ro：从输出端看进去的等效输出信号源的内阻，说明放大电路的带负载力量。
4. 最大不失输出电压Uom：未产生截止失真和饱和失真时，最大输出信号的正弦有效值（或峰值）。
5. 下限、上限截止频率fL和fH，通频带fbw：均为频率响应参数，反映电路对信号频率的适应力量。
6. 最大输出功率Pom和效率η：衡量在输出波形基本不失真状况下负载能够从电路获得的最大功率，以及电源为此应供应的功率。
