数字时钟设计方案数字时钟是一种以数字形式显示时间的钟表。
它主要由时钟芯片、显示模块和控制电路等组成。
下面将介绍一种数字时钟的设计方案。
首先，时钟芯片是数字时钟的核心部件，其主要功能是实时计时，并提供时间信号给显示模块。
在设计中，可以选用一款精度较高的实时时钟芯片，如DS1302或DS3231，并通过SPI 或I2C等接口与其他器件进行通信。
其次，显示模块是数字时钟的输出设备，它将时钟芯片提供的时间信号转换成数字形式显示。
常见的数字时钟显示模块有七段数码管、液晶显示屏等。
在此方案中，我们选用四位共阳极的七段数码管。
然后，控制电路是数字时钟的逻辑控制部分，它通过控制模块将时钟芯片的时间信号经逻辑处理后发送给显示模块，并实现其他功能。
在此方案中，控制电路可以采用单片机或FPGA等器件实现。
以STM32单片机为例，通过编程控制GPIO口的电平改变，可以实现对七段数码管的动态显示。
具体实现方案如下：1. 硬件设计：选择合适的时钟芯片和显示模块，并完成其与控制电路的连接。
时钟芯片与控制电路的连接方式主要是通过SPI或I2C接口，而显示模块与控制电路的连接方式主要是通过GPIO口。
2. 软件设计：使用C语言或汇编语言编写控制电路的程序。
程序的主要任务是读取时钟芯片的时间信号，进行逻辑处理后控制七段数码管的显示。
3. 功能扩展：除了基本的时分秒显示外，还可以添加其他附加功能，如日期显示、闹钟设置、温度显示等。
这些功能可以通过增加相应的硬件模块和对应的软件控制实现。
4. 调试和测试：完成硬件和软件的设计后，需要进行调试和测试。
可以通过调试工具实时查看七段数码管的显示结果，并对代码进行正确性和稳定性测试。
5. PCB设计和制作：完成电路设计后，需要进行PCB的设计和制作。
在设计PCB时，要考虑电路的布局、信号线的走向和层间连接等因素，保证电路的稳定性和可靠性。
6. 组装和调试：完成PCB制作后，进行组装和调试。
将制作好的电路板和其他组件进行连接，进行最后的调试和测试。

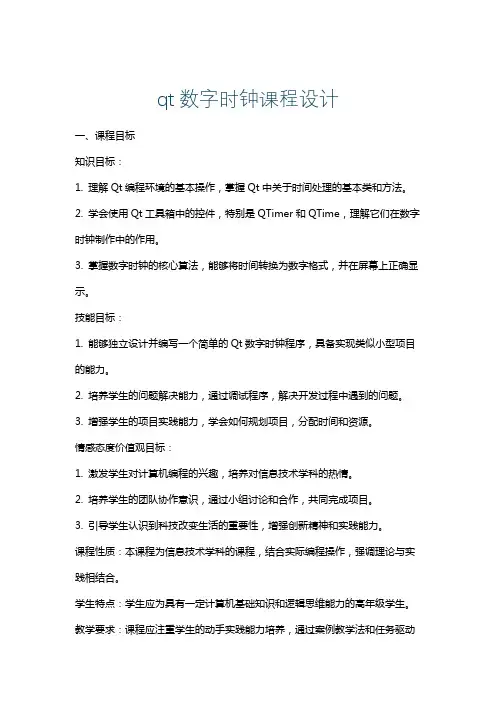

qt数字时钟课程设计一、课程目标知识目标：1. 理解Qt编程环境的基本操作，掌握Qt中关于时间处理的基本类和方法。
2. 学会使用Qt工具箱中的控件，特别是QTimer和QTime，理解它们在数字时钟制作中的作用。
3. 掌握数字时钟的核心算法，能够将时间转换为数字格式，并在屏幕上正确显示。
技能目标：1. 能够独立设计并编写一个简单的Qt数字时钟程序，具备实现类似小型项目的能力。
2. 培养学生的问题解决能力，通过调试程序，解决开发过程中遇到的问题。
3. 增强学生的项目实践能力，学会如何规划项目，分配时间和资源。
情感态度价值观目标：1. 激发学生对计算机编程的兴趣，培养对信息技术学科的热情。
2. 培养学生的团队协作意识，通过小组讨论和合作，共同完成项目。
3. 引导学生认识到科技改变生活的重要性，增强创新精神和实践能力。
课程性质：本课程为信息技术学科的课程，结合实际编程操作，强调理论与实践相结合。
学生特点：学生应为具有一定计算机基础知识和逻辑思维能力的高年级学生。
教学要求：课程应注重学生的动手实践能力培养，通过案例教学法和任务驱动法，引导学生主动探索和解决问题。
同时，注重课程的可评估性，确保学生能够达到预定的学习成果。
二、教学内容1. Qt基本环境配置与操作：介绍Qt的安装、创建新项目和基本界面设计。
- 熟悉Qt Creator界面。
- 学会创建Qt Widgets应用程序。
2. 时间处理类QTime和定时器QTimer的使用：- 学习QTime类的用法，掌握时间获取和格式化。
- 掌握QTimer的使用，实现时钟的动态更新。
3. 数字时钟设计原理与实现：- 分析数字时钟的组成和逻辑。
- 编写程序，实现数字时钟的核心功能。
4. 控件布局与界面美化：- 学习Qt中的布局管理，合理设计时钟界面。
- 了解基本的界面美化技巧，提升视觉效果。
5. 调试与优化：- 介绍常见的问题调试方法。
- 对程序进行性能优化。
6. 项目实践：- 分组合作，完成一个Qt数字时钟项目。

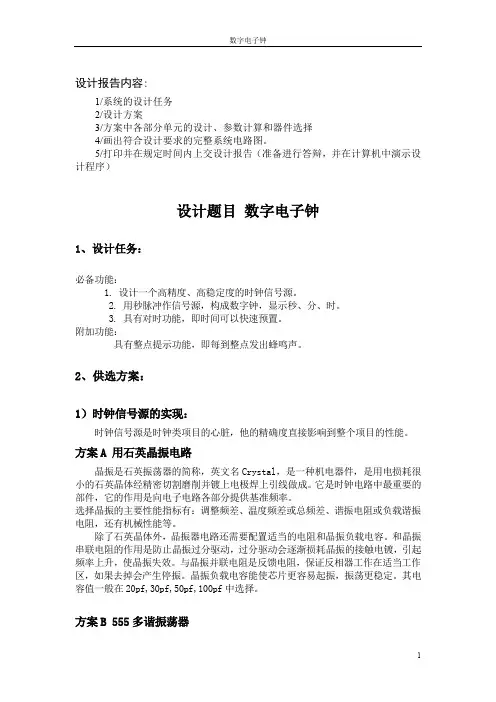

设计报告内容:1/系统的设计任务2/设计方案3/方案中各部分单元的设计、参数计算和器件选择4/画出符合设计要求的完整系统电路图。
5/打印并在规定时间内上交设计报告（准备进行答辩，并在计算机中演示设计程序）设计题目数字电子钟1、设计任务：必备功能：1. 设计一个高精度、高稳定度的时钟信号源。
2. 用秒脉冲作信号源，构成数字钟，显示秒、分、时。
3. 具有对时功能，即时间可以快速预置。
附加功能：具有整点提示功能，即每到整点发出蜂鸣声。
2、供选方案：1）时钟信号源的实现：时钟信号源是时钟类项目的心脏，他的精确度直接影响到整个项目的性能。
方案A 用石英晶振电路晶振是石英振荡器的简称，英文名Crystal，是一种机电器件，是用电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成。
它是时钟电路中最重要的部件，它的作用是向电子电路各部分提供基准频率。
选择晶振的主要性能指标有：调整频差、温度频差或总频差、谐振电阻或负载谐振电阻，还有机械性能等。
除了石英晶体外，晶振器电路还需要配置适当的电阻和晶振负载电容。
和晶振串联电阻的作用是防止晶振过分驱动，过分驱动会逐渐损耗晶振的接触电镀，引起频率上升，使晶振失效。
与晶振并联电阻是反馈电阻，保证反相器工作在适当工作区，如果去掉会产生停振。
晶振负载电容能使芯片更容易起振，振荡更稳定。
其电容值一般在20pf,30pf,50pf,100pf中选择。
方案B 555多谐振荡器网上查阅的555多谐振荡器电路：优点是起振容易，振荡周期调节范围广，缺点是频率稳定性差，精度低，所以在本试验中不宜使用。
2）分频器的实现方案A 采用专用分频器如二分频，六分频，十二分频，1/60分频器，常用集成电路有74LS92，74LS56,74LS57等。
方案B 用各种进制计数器构成分频器用异步十进制计数器74LS90，同步十进制计数器74LS290，双时钟同步加减计数器74LS192都可以很容易构成十进制，十二进制，二十四进制，六十进制分频器。
stm32 数字时钟课程设计一、课程目标知识目标：1. 学生能理解STM32的基本结构和工作原理，掌握其编程方法。
2. 学生能掌握数字时钟的基本原理，包括时钟源、分频器、计数器等组成部分。
3. 学生能了解实时时钟（RTC）的功能及其在STM32中的应用。
技能目标：1. 学生能运用C语言编写程序，实现STM32控制数字时钟的功能。
2. 学生能通过调试工具，对程序进行调试和优化，确保数字时钟的准确性。
3. 学生能运用所学知识，设计具有实用价值的数字时钟产品。
情感态度价值观目标：1. 培养学生对电子技术和编程的兴趣，激发其探究精神。
2. 培养学生团队合作意识，使其在项目实施过程中学会相互沟通、协作。
3. 培养学生严谨、细致、负责的工作态度，提高其解决实际问题的能力。
课程性质：本课程为实践性较强的课程，结合STM32和数字时钟知识，培养学生的动手能力和实际操作技能。
学生特点：学生具备一定的电子技术基础和C语言编程能力，对实际操作感兴趣，但可能缺乏项目实践经验。
教学要求：注重理论与实践相结合，引导学生主动探索，提高其分析问题、解决问题的能力。
在教学过程中，关注学生的个体差异，因材施教，使每位学生都能在原有基础上得到提高。
将课程目标分解为具体的学习成果，便于后续教学设计和评估。
二、教学内容本课程教学内容主要包括以下几部分：1. STM32基本原理与编程基础：介绍STM32的内部结构、工作原理，C语言编程基础及其在STM32中的应用。
- 教材章节：第一章至第三章- 内容：微控制器基础、STM32硬件结构、C语言编程基础、STM32编程环境搭建。
2. 数字时钟原理与设计：讲解数字时钟的基本原理、组成部分以及设计方法。
- 教材章节：第四章至第五章- 内容：时钟源、分频器、计数器、实时时钟（RTC）、数字时钟设计方法。
3. STM32实现数字时钟功能：结合STM32和数字时钟知识，指导学生动手实践，实现数字时钟功能。
数字时钟的课程设计一、课程目标知识目标：1. 学生能理解数字时钟的基础知识，掌握时钟的数字显示原理。
2. 学生能运用所学知识，分析并描述数字时钟的显示方式及其变化规律。
3. 学生了解数字时钟在实际生活中的应用，理解时分秒的概念。
技能目标：1. 学生能够通过观察、分析，动手操作，设计简单的数字时钟模型。
2. 学生能够运用所学知识，解决与数字时钟相关的问题，如时间计算、闹钟设定等。
3. 学生能够运用数字时钟知识，进行实际生活中的时间管理。
情感态度价值观目标：1. 学生培养对数字时钟的兴趣，激发学习科学技术的热情。
2. 学生通过数字时钟的学习，认识到时间的重要性，养成珍惜时间的良好习惯。
3. 学生在团队协作中，学会互相尊重、沟通、合作，培养集体荣誉感。
课程性质：本课程以实践性、趣味性为主，注重培养学生的动手能力、观察力和团队协作能力。
学生特点：五年级学生具有一定的逻辑思维能力、动手操作能力和团队协作能力。
教学要求：教师应采用生动有趣的教学方法，引导学生主动参与，关注学生的个体差异，鼓励学生提出问题、解决问题，注重培养学生的实践能力和创新能力。
通过课程目标的实现，使学生能够将所学知识应用于实际生活，提高学生的综合素质。
二、教学内容本课程依据课程目标，结合课本内容，组织以下教学大纲：1. 数字时钟的基础知识：- 时钟的演变与数字时钟的原理- 时分秒的概念及其在数字时钟中的应用2. 数字时钟的组成与显示方式：- 数字时钟的显示屏、电路和程序- 数字时钟的显示方式：LED、LCD等- 数字时钟的显示变化规律3. 数字时钟的应用：- 时间计算与时间管理- 闹钟功能及其设置方法- 数字时钟在生活中的实际应用案例4. 动手实践与团队协作：- 设计简单的数字时钟模型- 操作数字时钟，解决实际问题- 团队合作，交流分享制作经验教学内容安排与进度：1. 基础知识学习（1课时）2. 数字时钟组成与显示方式（1课时）3. 数字时钟应用（1课时）4. 动手实践与团队协作（2课时）教材章节关联：本教学内容与课本第四章“时间及其测量”相关，涉及第四节“电子时钟及其应用”。
数字时钟各单元电路的设计方案及原理说明数字时钟是现代生活中常见的时间显示工具，它通过使用数字来表示小时和分钟。
而数字时钟的核心组成部分则是由各个数字显示单元电路组成的。
在本文中，我将为您介绍数字时钟各单元电路的设计方案及原理说明，希望能帮助您更深入地了解数字时钟的工作原理。
我们需要了解数字时钟的基本原理。
数字时钟使用了七段显示器来显示数字，每个数字由七个LED（Light Emitting Diode）组成，分别表示了该数字的不同线条。
为了控制七段显示器显示特定的数字，我们需要设计相应的驱动电路。
1. 数字时钟的驱动电路设计方案a. 时钟信号生成器：数字时钟需要一个稳定的时钟信号来驱动各个单元电路，通常使用晶振电路来生成精确的时钟信号。
b. 时分秒计数器：用于计数时间，并将计数结果转化为可以驱动七段显示器的信号。
时分秒计数器可以使用计数逻辑电路来实现，其中包括触发器和计数器芯片等。
c. 译码器：译码器用于将计数器输出的二进制数据转换为可以驱动七段显示器的控制信号。
根据不同的数字，译码器会选通对应的七段LED。
2. 数字时钟的各单元电路原理说明a. 时钟信号生成器的原理：晶振电路通过将晶振与逻辑电路相连，通过振荡来生成稳定的时钟信号。
晶振的振荡频率决定了时钟的精确度，一般使用32.768kHz的晶振来实现。
b. 时分秒计数器的原理：时分秒计数器使用触发器和计数器芯片来实现，触发器可以保存二进制的计数值，并在时钟信号的作用下进行状态切换。
计数器芯片可以根据触发器的状态进行计数和重置操作。
c. 译码器的原理：译码器根据计数器输出的二进制数据选择对应的七段LED。
七段LED通过加电来显示数字的不同线条，然后通过译码器的工作，将二进制数据转换为驱动七段LED的信号。
通过以上的设计方案和原理说明，我们可以更好地理解数字时钟各单元电路的工作原理。
数字时钟通过时钟信号生成器来提供稳定的时钟信号，时分秒计数器记录并计算时间，译码器将计数结果转化为可以驱动七段显示器的信号。
数电课设--数字钟的设计摘要：该设计主要是设计一种基于数字电路实现的数字钟，用于显示当前时间，同时设计一个简单的时间调整系统来实现对数字钟的时间调整。
本设计实现了数字钟的时间显示、时间调整等功能，具有简单、实用等优点。
关键词：数字钟、计数器、时间调整系统一、引言数字钟是一种时钟显示设备，它可以在显示面板上显示当前时间，数字钟的普及改变了人们观念上的关于时间知识的变革。
本课设就是要通过设计一个数字钟，来综合应用我们所学的数字电路知识，通过数字电路的设计实现时间的显示及调整。
二、数字钟的设计原理数字钟的设计离不开计数器和定时器，计数器的作用是进行计数操作，进而对时间进行处理，定时器的作用是用来控制计数器的计数和复位，使其能够按照固定的时间序列不断进行计数。
数字钟的显示部分采用数码显示管显示当前时间，数码显示管显示的时间单位有小时、分钟和秒。
三、数字钟的设计方案数字钟的设计方案可以分为两部分，一部分是计数器及定时器的设计，另一部分是时间调整系统的设计。
下面分别进行介绍。
（一）计数器及定时器的设计计数器采用7474型D触发器进行设计，二进制计数器采用模8计数模式，带有异步复位功能。
其中，D触发器的Vcc接+5V电源，GND接地，CLK接定时器的输出，D接Q的输出，Q接下一级触发器D端。
计数器采用8253/8254型定时器，应该根据标准时钟的频率和预置值计算计数器的频率和复位时间。
时间调整功能通常是通过8255接口芯片实现。
（二）时间调整系统的设计时间调整系统通过单片机实现，主要实现以下功能：上下键切换修改时间单位、按键快速调整修改时间数字、按键高频稳定范围设置、判断闹钟是否开启、日历选择等。
四、数字钟的实现数字钟的实现可以参考实验教材进行，实现前需要明确以下几点：1. 根据实际需求确定数字钟的参数：例如显示的时间格式，以及是否需要设置闹钟等。
2. 设计好数字钟的原理图，并选择适合的元件进行接线。
3. 进行电路调试和测试，对电路进行稳定性测试等。
数字电子钟 课程设计一、课程目标知识目标：1. 学生能理解数字电子钟的基本原理，掌握其组成结构，包括时钟芯片、数字显示管等；2. 学生能掌握数字电子时钟的电路连接方式，了解各部分功能及相互关系；3. 学生能运用所学知识分析并解决数字电子钟在实际应用中出现的问题。
技能目标：1. 学生能运用所学知识设计简单的数字电子钟电路，具备实际操作能力；2. 学生能通过查阅资料、合作交流等方式，提高自主学习能力和团队协作能力；3. 学生能运用数字电子钟的设计原理，进行创新设计，提高创新能力。
情感态度价值观目标：1. 学生对电子技术产生兴趣，树立学习信心，培养勇于探索、积极进取的精神；2. 学生认识到数字电子钟在生活中的广泛应用，了解科技发展对人类生活的影响，增强社会责任感；3. 学生在设计和制作过程中，培养耐心、细致的工作态度，提高审美观念。
本课程针对初中年级学生，结合电子技术学科特点，注重理论与实践相结合。
在教学过程中，关注学生个体差异，充分调动学生的主观能动性，培养其创新思维和实际操作能力。
通过本课程的学习，使学生能够将所学知识应用于实际生活，提高综合素养。
二、教学内容1. 数字电子钟原理及组成- 时钟芯片工作原理- 数字显示管工作原理- 数字电子钟的组成结构及功能2. 数字电子钟电路设计- 电路连接方法- 各组成部分的选型与参数- 电路图的绘制与解读3. 数字电子钟编程与调试- 基本编程知识- 编程控制数字显示- 电路调试与故障排查4. 数字电子钟的创新设计- 创新设计理念与方法- 功能拓展与优化- 设计实例分析教学内容依据课程目标，结合教材相关章节，按照以下进度安排：第一课时：数字电子钟原理及组成第二课时：数字电子钟电路设计第三课时：数字电子钟编程与调试第四课时：数字电子钟的创新设计在教学过程中，注重理论与实践相结合，引导学生通过观察、实践、思考，掌握数字电子钟的设计与应用。
同时，鼓励学生进行创新设计，提高其解决问题的能力和创新思维。

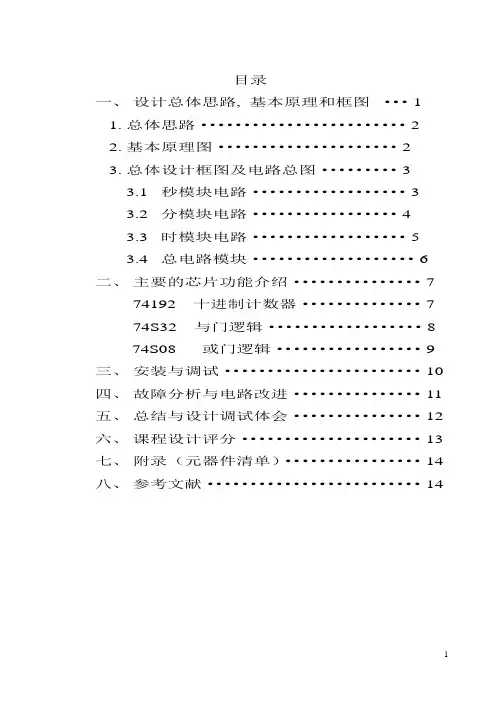

目录一、设计总体思路, 基本原理和框图 (1)1.总体思路 (2)2.基本原理图 (2)3.总体设计框图及电路总图 (3)3.1秒模块电路 (3)3.2分模块电路 (4)3.3时模块电路 (5)3.4总电路模块 (6)二、主要的芯片功能介绍 (7)74192 十进制计数器 (7)74S32 与门逻辑 (8)74S08 或门逻辑 (9)三、安装与调试 (10)四、故障分析与电路改进 (11)五、总结与设计调试体会 (12)六、课程设计评分 (13)七、附录（元器件清单） (14)八、参考文献 (14)设计总体思路1、总体思路：准确设计具有能显示时、分、秒的数字时钟2、时计时要求具备24翻1、分和秒得计时为60进制3、具有手动和自动校正小时和分钟的功能，要求校正小时时不影响秒和分的正常计数4、整点报时：要求电路每次整点时鸣叫5次低音（500HZ）、整点时鸣叫一次高音（1000HZ）5、具有暂停功能设计基本原理两片192与一个与门构成60的秒进制、两片192与一个与门构成60的分进制、两片192与一个与门构成24的时进制。
当分变为59时，到下一个脉冲来时通过与非门控制蜂鸣器进行整点报时。
当秒到59时，下一个脉冲时对分产生进位。
当分为59时，下一个脉冲到来时，对时产生进位。
当时，第24个时到来时，通过反馈对时产生清零。
↑↑↑↑↑↑↑↑↑秒设计电路块分设计电路模块时电路模块总电路模块主要芯片功能介绍74192为十进制计数器。
74S32功能介绍74S08功能介绍三、安装与调试（1）安装1）领取实验箱子，面包板，以及设计电路所需要的各种芯片，并测试各芯片的好坏。
2）然后将已测试好的芯片合理的安装在实验板上。
3）接通实验台的电源，然后在实验台上检测每根导线的好坏，为接电路做准备。
4）按照已仿真好的电路图进行分模块接线，并在每个模块接好后，进行模块电路的测试。
5）将各模块安装好以后，再将模块之间连接起来，待整个电路安装完成以后，接通实验台的电源，观察电路的运行情况，看电路能否正常工作，如果电路不能正常运行，则进行下一步工作——调试。
多功能数字时钟课程设计一、课程目标知识目标：1. 让学生掌握多功能数字时钟的基本知识，包括时分秒显示、闹钟设定、计时器等功能；2. 使学生了解数字时钟的工作原理，如晶振振荡、计数器等基本组成部分；3. 引导学生了解数字时钟在生活中的应用，提高对时间管理的认识。
技能目标：1. 培养学生动手操作、团队协作的能力，通过组装多功能数字时钟，提高实践操作技能；2. 培养学生运用已学知识分析问题、解决问题的能力，如调试数字时钟程序；3. 培养学生运用信息技术手段，如编程软件、仿真工具等，进行项目实践。
情感态度价值观目标：1. 培养学生对数字时钟的兴趣，激发学习电子技术的热情；2. 培养学生珍惜时间、合理规划生活的意识，增强时间观念；3. 培养学生勇于尝试、不断创新的精神，提高自信心。
分析课程性质、学生特点和教学要求：1. 课程性质：本课程属于信息技术与电子技术的跨学科综合实践活动，注重理论与实践相结合；2. 学生特点：六年级学生对新鲜事物充满好奇，动手能力强，具备一定的信息技术素养，但需加强团队协作和问题解决能力的培养；3. 教学要求：结合学生特点，设计具有趣味性、实践性和挑战性的教学活动，注重引导学生主动探究、合作交流，提高综合素养。
1. 知识方面：掌握多功能数字时钟的基本知识和工作原理；2. 技能方面：具备组装、调试多功能数字时钟的能力；3. 情感态度价值观方面：增强时间观念，培养创新精神和团队协作意识。
二、教学内容1. 数字时钟基础知识：- 时分秒显示原理- 数字时钟的基本结构及功能- 晶振振荡器的原理与应用2. 数字时钟组装与调试：- 介绍所需材料、工具及使用方法- 按照步骤组装多功能数字时钟- 调试数字时钟程序，确保正常运行3. 数字时钟项目实践：- 设计并实现闹钟功能- 设计并实现计时器功能- 优化数字时钟功能，提高用户体验4. 教学内容的安排与进度：- 第一课时：数字时钟基础知识学习- 第二课时：数字时钟组装与调试- 第三课时：闹钟功能设计与实现- 第四课时：计时器功能设计与实现- 第五课时：项目优化与总结5. 教材章节及内容列举：- 第四章 电子技术应用：数字时钟的原理与制作- 4.1 数字时钟基础知识- 4.2 数字时钟的组装与调试- 4.3 数字时钟功能拓展6. 教学内容科学性与系统性：- 确保所选教学内容符合学生认知水平，注重知识点的衔接；- 教学内容注重实践操作，培养学生动手能力和创新能力；- 教学内容具有系统性，从基础知识到项目实践，逐步提高学生综合素养。
多功能数字钟电路设计
1.时钟显示：设计一个数字时钟显示电路，可以显示当前的时间（小
时和分钟）。
可以使用七段显示器来显示数字。
2.闹钟功能：设计一个闹钟功能，可以设置闹钟时间，并在到达闹钟
时间时发出提示声音或闹铃。
3.温度显示：设计一个温度传感器电路，并将当前温度显示在数字时
钟上。
4.日历功能：设计一个日历功能，可以显示当前的日期和星期。
5.定时器功能：设计一个定时器功能，可以设置一个特定的时间间隔，并在到达时间间隔时发出提示声音或闹铃。
6.闹钟休眠功能：设计一个闹钟休眠功能，可以设置一个特定的时间
间隔，在此时间间隔内按下按钮可以将闹钟功能暂时关闭。
7.闹钟重复功能：设计一个闹钟重复功能，可以设置一个特定的时间
间隔，使闹钟在每天相同的时间段重复响铃。
8.亮度调节功能：设计一个亮度调节功能，可以调整数字时钟的显示
亮度。
这些功能可以根据需求进行组合设计，可以使用逻辑门、计数器、显
示器驱动器、温度传感器、按钮等元件来完成电路设计。
利用单片机的定时器设计一个数字时钟数字时钟是我们日常生活中常见的计时工具，可以准确地显示当前的时间。
而单片机的定时器则可以提供精准的定时功能，因此可以利用单片机的定时器来设计一个数字时钟。
本文将介绍如何使用单片机的定时器来设计一个基于数字显示的时钟，并提供基本的代码实现。
一、时钟电路设计利用单片机设计一个数字时钟，首先需要设计一个合适的时钟电路。
时钟电路一般由电源电路、晶振电路、单片机复位电路和显示电路组成。
1. 电源电路：为电路提供工作所需的电源电压，一般使用稳压电源芯片进行稳定的供电。
2. 晶振电路：利用晶振来提供一个稳定的时钟信号，常用的晶振频率有11.0592MHz、12MHz等。
3. 单片机复位电路：用于保证单片机在上电或复位时能够正确地初始化，一般使用降低复位电平的电路。
4. 显示电路：用于将单片机输出的数字信号转换成七段数码管可以识别的信号，一般使用BCD码和译码器进行实现。
二、单片机定时器的应用单片机的定时器具有精准的定时功能，可以帮助实现时钟的计时功能。
单片机的定时器一般分为定时器0和定时器1，根据具体的应用需求选择使用。
在设计数字时钟时，可以将定时器0配置成定时器模式，设置一个适当的定时时间。
当定时器0计时达到设定时间时，会触发一个中断信号，通过中断处理程序可以实现时钟的计时功能。
以下是一个基于单片机的定时器的伪代码示例：```void Timer0_Init(){// 设置定时器0为工作在定时器模式下// 设置计时时间// 开启定时器0中断}// 定时器0中断处理程序void Timer0_Interrupt_Handler(){// 更新时钟显示}void main(){Timer0_Init();while(1){// 主循环}}```在上述伪代码中，Timer0_Init()函数用于初始化定时器0的相关设置，包括工作模式和计时时间等。
Timer0_Interrupt_Handler()函数是定时器0的中断处理程序，用于处理定时器0计时到达设定时间时的操作，例如更新时钟显示。
数字时钟设计方案数字时钟是一种以数字形式显示时间的设备，广泛应用于各个场景，例如家庭、学校、公共场所、办公室等等。
数字时钟由若干个数字组成，显示时间以及其他需要的功能，例如日期、闹钟等等。
数字时钟的设计方案是数字时钟生产厂家面临的重要问题。
这篇文档就数字时钟设计方案进行探讨。
1. 需求分析数字时钟作为一种时间显示设备，其基本的功能是显示时间。
同时，消费者对于数字时钟的要求也不止于此，还需要具备其他一些功能：1) 数字时钟需要准确地显示时间，误差应该在1秒以内。
2) 数字时钟应该带有闹钟功能，可以设置多个闹钟时间。
3) 数字时钟的亮度应该能够调节，以适应不同的场合和环境。
4) 数字时钟的音量应该能够调节，闹钟响铃时可以不同程度的提醒。
5) 数字时钟的设计应该简约、易读、美观大方。
根据以上需求，数字时钟的设计方案应该充分考虑这些关键因素。
在数字时钟的设计方案制定之前，需要进行市场调研，调查当前市场上数字时钟的销售情况、销售价格、消费者对数字时钟的态度和需求。
只有了解了市场需求，才能更好地制定数字时钟设计方案。
2. 电路设计数字时钟的电路设计是数字时钟设计方案的重要部分。
电路设计包括数字时钟的主要功能模块设计及其相互连接。
数字时钟的主要功能模块包括显示模块、时间控制模块、闹钟模块等等。
下面对数字时钟的主要电路进行详细说明：1) 显示模块显示模块由数码管组成，规格一般为4位或6位，数码管共阴或共阳两种。
显著的特点是显示清晰、可靠、简单易用等。
2) 时间控制模块时间控制模块主要是由一个时钟信号产生器、一个频率分频器、一个时钟计时器以及一个闹钟电路所组成。
时钟信号产生器可以用电位器、晶体振荡器等方法产生低频时钟信号，然后进一步经过分频器、计时器等环节进行计数，以实现时钟的功能。
3) 闹钟模块闹钟模块主要是用于设置、显示和响铃。
当设定的时间与当前系统时间相匹配时，闹钟模块发出闹钟响铃信号。
3. 外观设计数字时钟的外观设计需要兼顾实用性和美观性。
数字时钟设计摘要随着科技的发展和时间的推移，对钟表精度、实用性的需求也在日益提高。
主要以STC12C5A60S2为核心组成，以LCD1602 LCD作为 LCD显示器，利用 C编程实现了 MCU的内部编程，使其更加准确实用。
本系统具有时、分、秒十进制的计时功能，手动校时校分功能，12小时24小时切换功能，个性化语音定时功能。
关键词：数字时钟STC12C5A60S2 LCD1602一、引言（一）研究背景人类社会是不断发展前进的，人们的生活习惯更是随着人类科技的发展进步而不断适应改变，科技无时无刻不在改变着我们的生活，使我们的生活质量逐步提高。
20世纪末，电子技术获得了飞速的发展，当前， MCU正朝着高性能、多样化方向发展，并将向 CMOS、低功耗、体积小、容量大、高性能、低成本、内置外围电路等方向发展。
这里是目前微处理器发展的一个重要方向。
采用微处理器进行微处理器的目的是彻底地改造传统的控制系统的思想和设计方式。
大部分过去需要通过模拟或者数字的方式来完成的功能，如今都可以通过单片机来完成。
该技术以软体取代硬体，亦称微型化，是一场对常规技术的革命性变革。
时钟就是诸多科技的一种，从古时人们的结绳记时开始，人们发明了时钟的雏形—日晷，通过太阳光影映射表盘记录时间，再后来人们发明了时钟，使人们可以较清楚地掌握时间，但时钟占空间多，时间表示不够精确、不够直观，所以现在人们又发明了数字时钟，数字时钟采用数字时间显示取代了模拟表盘的时钟，是时间表示准确到秒，并且体积小，使用方便，已经广泛取代市面上的表盘时钟。
（二）研究意义人们在日常生活中需要新的、便携的、功能强大的手表，而数字手表以卓越的性能满足人们的需求，数字钟表是采用数字电路实现时、分、秒等数字显示功能的一种定时设备。
它被广泛地用于私人住宅、车站、码头、办公室等各种公共场合，并逐渐变成了人们的必备物品。
随着数字 IC技术的发展和晶体振动的普及，数字精密腕表已远远超过了传统的腕表。
基于FPGA的数字时钟设计数字时钟是现代生活中必不可少的时间展示设备，广泛应用于各种场所，如家庭、办公室、学校等。
随着科技的不断发展，数字时钟的功能也得到不断升级，为人们日常生活提供了更多的便利和体验。
本文将介绍基于FPGA的数字时钟设计方案。
FPGA（Field Programmable Gate Array）是可编程门阵列的缩写，是一种现场可编程逻辑器件。
FPGA具有可编程性强、功能强大、极低的延迟等特点，被广泛应用于数字系统设计中。
本文中使用FPGA来实现数字时钟设计方案。
数字时钟的核心是计时电路，计时电路可以通过FPGA实现，使用FPGA来实现数字时钟的主要优点是可编程性强，能够满足不同需求的设计。
一、数字时钟的设计思路1、时钟信号的产生数字时钟的起点是时钟信号的产生，时钟信号的产生一般需要使用晶振。
晶振可以在一定频率范围内提供稳定的时钟信号。
FPGA可以通过将晶振与逻辑电路相连接，从而得到稳定的时钟信号。
2、计时电路的设计在数字时钟中，需要实现时、分、秒的计时功能。
这可以采用三个计时器来实现。
计时器可以使用FPGA内置的计数器实现，也可以通过逻辑电路实现。
计时器根据时钟信号的变化而变化，通过累计时钟信号的脉冲数计算出时、分、秒。
3、数码管的控制数字时钟的时间要通过数码管进行显示，数码管需要接受来自FPGA的控制信号才能正常显示数字。
通常采用多路复用器的方式来控制数码管的显示。
这里可以使用FPGA内置的多路复用器实现，FPGA输出控制信号，控制多路复用器选择哪个数码管进行显示。
数字时钟的硬件设计主要包括以下部分：时钟信号发生电路包含晶振以及晶振产生的时钟信号经过变压器传送到电路板上。
在电路板上，时钟信号经过电路处理，产生一定的电平和频率，供后续计时模块使用。
2、计时模块计时模块包括三个计时器，分别用于计算时、分、秒。
计时器通过累加时钟信号的脉冲数计算时间。
计时模块的输出需要送到数码管的控制模块进行显示。
数字时钟课程设计方案一、课程目标知识目标：1. 学生能理解数字时钟的基本概念，掌握时、分、秒之间的换算关系。
2. 学生能运用所学知识分析并描述数字时钟的运行原理。
3. 学生了解数字时钟在生活中的应用，如电子表、计算机时钟等。
技能目标：1. 学生能够独立完成数字时钟的搭建，培养动手实践能力。
2. 学生能够运用编程软件设计简单的数字时钟程序，提高编程技能。
3. 学生通过合作交流，提高问题解决能力和团队协作能力。
情感态度价值观目标：1. 学生培养对数字时钟的兴趣，激发学习热情，增强对科学技术的认识。
2. 学生在学习过程中，培养耐心、细心的品质，提高自我管理能力。
3. 学生通过数字时钟的制作，体会时间的宝贵，形成珍惜时间的观念。
课程性质：本课程为信息技术与科学实践相结合的综合性课程，旨在培养学生的动手能力、逻辑思维能力和创新能力。
学生特点：四年级学生具备一定的逻辑思维能力，好奇心强，动手实践欲望高，但注意力容易分散，需要激发兴趣并引导。
教学要求：注重理论与实践相结合，引导学生主动参与，鼓励合作交流，关注个体差异，提高学生的综合素养。
通过具体的学习成果，使学生在知识与技能、过程与方法、情感态度价值观方面得到全面发展。
本课程依据课程目标，结合教材第四章《时间与计时》内容，组织以下教学大纲：1. 数字时钟的基本概念与运行原理- 时间的概念及单位：时、分、秒- 数字时钟的组成：数字显示、计时电路、时序控制- 数字时钟运行原理：计时芯片、晶振、分频器等2. 数字时钟的制作与实践- 数字时钟搭建材料与工具的选择- 数字时钟搭建步骤与方法- 数字时钟编程设计：利用编程软件设计简单的数字时钟程序3. 数字时钟的应用与拓展- 数字时钟在生活中的应用实例- 数字时钟的创新设计：如节能时钟、多功能时钟等- 数字时钟与物联网技术的结合教学内容安排与进度：第一课时：数字时钟的基本概念与运行原理第二课时：数字时钟搭建材料与工具的选择及搭建方法第三课时：数字时钟编程设计及实践第四课时：数字时钟的应用与拓展教学内容注重科学性与系统性，结合学生实际，逐步引导学生在实践中掌握数字时钟的相关知识，培养学生的动手能力、逻辑思维能力和创新能力。
目录：第一章设计目的 0第二章设计要求 (1)第三章方案确定 (2)第四章方案设计 (3)第一节220V电源供电部分 (3)第二节时钟和温度部分方案设计 (3)第三节单片机的选择 (5)第四节显示器件选择 (5)第五节温度方案选择 (6)第六节串口通讯方案选择 (7)第五章性能测试 (9)第六章结果分析 (12)第七章个人工作 (13)第八章设计体会 (14)第一章设计目的智能仪表课程设计是自动化专业的专业实践课程。
本课程的任务是通过设计完成一个具有完整功能的单片机系统，是学生掌握目前典型自动化仪表的一般设计要求和设计方法，掌握开发及设计工具的使用方法，通过这一设计实践过程，锻炼学生的动手能力和分析、解决问题的能力；培养对所学知识的综合应用能力。
随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向发展。
本设计是数据采集及处理，显示系统与单片机有效结合，本设计是通过在“单片机原理及应用”课堂上学习的知识的综合应用，以及查阅资料，培养一种自学的能力。
并且引导一种创新的思维，把学到的知识应用到日常生活当中。
在设计的过程中，不断的学习，思考和同学间的相互讨论，运用科学的分析问题的方法解决遇到的困难，掌握单片机系统一般的开发流程，学会对常见问题的处理方法，积累设计系统的经验，充分发挥教学与实践的结合。
全能提高个人系统开发的综合能力，开拓了思维，为今后能在相应工作岗位上的工作打下了坚实的基础第二章设计要求带秒表/时钟计时器，万年历的显示屏设计。
基本功能要求：1.可动态左右，上下显示“中国计量学院欢迎你”；2.在5秒按键无操作则以24h（小时）计时方式显示时、分、秒；3.使用按键开关可实现时分调整；4.具有闹钟功能，声光提示。
扩展功能：1.数字时钟/圆形时钟显示可转换；2.显示汉字可设置；3.可232通讯显示计算机传送字符；4.其他扩展功能。
第三章方案确定经过小组全体组员讨论，最终确立方案制作时钟。
在时钟基本功能实现的基础上，小组成员对扩展功能进行讨论并达成共识。
最终决定设计的时钟除基本功能外，还具有以下扩展功能：1.可以显示，设置年，月，日，并且有闰年补偿功能，2.可以上下滚动左右滑动显示字符串功能；3.可以自定义汉字功能；4.可以232通讯，显示出字符功能；5.具有温度显示功能；6.具有断电时间保护功能。
第四章方案设计第一节220V电源供电部分由于以前参见过电子设计大赛，所以有220V AC转9V DC的电源，我们在起基础上添加了一个7805三端稳压管，加之滤波电容，转换成单片机可以用的DC 5V电图4-1 电源转换原理图第二节时钟和温度部分方案设计（1）方案设计思路按照系统的设计功能要求，本时钟温度系统的设计必须采用单片机软件系统实现，用单片机的自动控制能力配合DS1302 和DS18b20来控制时钟和温度的调整显示。
获得时钟温度数据信息，单片机对其进行一系列的处理，最后通过液晶显示出来。
（2）时钟系统方案论证方案 1：通过单片机内部的定时器/计数器，用软件实现，直接用单片机的定时器编程以实现时钟。
方案 2：用专门的时钟芯片（DS1302）实现时钟的记时，再把时间数据送入单片机，由单片机控制显示。
虽然用软件实现时钟硬件线路简单，但是程序运行的每一步都需要时间，多一步或少一步程序都会影响记时的准确度，对定时器定时也不是十分准确，时钟精度很低，对于我们实现所需要的功能造成软件编程非常复杂。
用专用时钟芯片硬件成本相对较高，但它的精度很高，软件编程很简单。
综上所述，选择方案2。
图4-2 DS1302管脚图图4-3 DS1302电路原理图第三节单片机的选择对于单片机的选择，如果用8031 系列，由于它没有内部RAM，系统又需要大量内存存储数据，因而不可用；51 系列单片机的ROM 为4K，对于我们设计的系统可能有点小；52 系列单片机与51 系列的结构一样，而ROM 扩大为8K，对我们设计系统提供充足的空间进行功能的扩展。
再有51 系列单片机与52 系列的单片机价格差不多。
因此，我们选择STC89C52RC的单片机。
第四节显示器件选择方案1：用数码管或点阵LED 显示。
方案2：用液晶1602 显示。
方案3：用液晶12864 显示。
时钟和温度的显示可以用数码管或LED，而且价格便宜。
但是数码管的只能显示简单的设计的系统，与我们设计要求也不相符。
有很多东西需要显示，还是用显示功能更好的液晶显示器比较好，它能显示更多的数据，用1602 液晶显示数据有限，1602 不能够显示汉字，只能够显示一些基本的西文字符，显示数据的可读性不好，用可以显示汉字的12864 液晶显示器还可以增加显示信息的可读性，至于指针的转动则才用12864 加ds1302同步控制，让人看起来会很方便。
虽然它们在价格上差距很大，但是1602不能够实现我们的要求，12864.是我们唯一的选择。
为了可以用键盘调节屏幕亮度，我们用了两个9014三极管，当做开关，离散式控制屏幕亮度。
SDA接P2^1，SLC接P2^0，Q2的C接LCD12864的20管脚，控制两个I/O口的电压，使其Q1，Q2工作在导通与截止状态，达到开关的作用。
图4-4 LCD12864背景光控制原理图第五节温度方案选择方案1：用热敏电阻等测温元件测出电压，再转换成对应的温度。
需要比较多的外部元件（A/D 转换）支持，且硬件电路复杂，制作成本相对较高。
方案2：用DS18B20 直接测温。
DS18B20 温度传感器是美国DALLAS 半导体公司最新推出的一种改进型智能温度传感器，它能直接读出被测温度，并且可根据实际要求通过简单的编程实现9~12 位的数字值读数方式。
经比较，我们选择方案2。
温度实现只能通过外部的温度传感器来实现。
经上网查阅及市场考察，DS18b20 体积小，只有3 只脚，电路接法简单。
精度为0.5°C，也符合我们设计的要求。
DS18B20 也是我们通常使用的型号，因此温度传感器用DS18B20。
图4-5 DS18B20电路原理图第六节串口通讯方案选择根据设计要求，要用RS232串口通讯计算机显示计算机传送地字符，因为我们团队的计算机都是比较新的，没有RS232这样的串口，所以我们用USB转RS232连接线完成电脑与单片机的链接，单片机方面我们用MAX232这个芯片与计算机链接，串口通讯方面，MAX232有着得天独厚的优势，首先不用写驱动程序，只要设置好定时器的工作方式和初值，就可以进行通讯，其次，它的外围硬件电路很简单，使用方便，而且，它的传送准确度很好，不易出错。
图4-6 RS232通讯电路原理图第五章性能测试图5-1 实际焊接好的电路板图实际的电路板焊接好以后，我们用万用表测量每一条线路是否短路和短路，改正了一些错误后终于，实现了预期效果，在无插芯片的条件下，测量各个脚的电压，看起是否正常。
尔后插入单片机,DS1302,DS18b20和MAX232测量其数据口，看其是否正常工作，结果工作正常。
图5-2 数字显示时间界面图按下做下角的模式选择键，进入时间设置状态，连按或者按左上角的功能选择键进入闹钟和自定义汉字设置界面图5-3 闹钟和自定义汉字设置界面图假若五秒按键无操作，系统会自动跳入24小时显示的时间显示和汉字滚动界面图5-4 时间显示界面和汉字滚动界面图至此，可以判断出，DS1302，DB18b20和LCD16824部分没有问题，在进行串行口通讯试验，重启单片机和掉电测试后，确认整个电路板正常工作，软件正常工作。
第六章结果分析经过各个阶段的测试后，我们的圆满完成了设计方案，完成了这个项目，期间代码一千五百余行，优化的时间就可以再写一次数字钟的程序了，硬件方面从最初的设计，到方案确定，直至调试成功，与软件匹配的很好。
实现的功能有:1）可以显示，设置年，月，日，并且有闰年补偿功能。
2）可以上下滚动,左右滑动显示字符串功能。
3）可以自定义汉字功能。
4）在5秒按键无操作则以24h（小时）计时方式显示时、分、秒。
5）具有温度显示功能。
6）具有断电时间保护功能。
7）使用按键开关可实现年月日时分秒调整。
8）具有闹钟功能，声光提示。
9）显示汉字可设置。
10）可232通讯显示计算机传送字符。
11）屏幕亮度可调。
12）可以直接用220V交流电供电。
13）具有秒表功能。
第七章个人工作个人工作：在此次的课程设计中，我的任务是以下几部分：1.硬件部分：修改电路图，参与硬件调试工作。
2.软件部分：编写，调试和优化除MAX232所有程序。
3.设计调试方案并进行调试。
第八章设计体会通过此次课程设计，单片机系统的设计能力有了很大的提高。
因为以前参见过学校的电子设计大赛，我负责的是硬件，本着全面发展的原则，我这次负责软件，工训的张科曾说过，“数字钟就是软件编程，如果把数字钟的程序变好，以后就没有编不出的程序了”，虽然因为伙伴们的选择，最终没能才加成次培训，但是我还是深深地记住了这句话，在这次课程设计里，我从一开始负责的就是软件，看数据手册，写驱动，调试，优化，每个白天，每个夜晚，我都在全身心的投入其中，终于在开发板上实现了全部功能，先于硬件做出结果，然后由于硬件有错误，我有参与了硬件的调试，和与软件的整合，在这半个月里，我获得了很大的提高，以前一些不熟悉的知识，方法，现在掌握了，不知道的知识，现在熟悉了，希望以后又更多的机会。
在这次课程设计中，我们团队配合的很好，在开始分工明确，并且经常讨论。
虽然遇到过分歧，但大家各抒己见，进行思想风暴，发现问题，讨论问题，解决问题，我们一次又一次的进行这个工作，终于在我们三名同学的配合下完成了这个课程设计，锻炼了我的团队合作能力参考文献：[1]万福君，潘松峰，刘芳，吴贺荣，王秀梅. MCS-51单片机原理、系统设计与应用. 北京：清华大学出版社，2008[2]刘莉，董渊，张瑞丰. C++语言程序设计（第3版）. 北京：清华大学出版社，2009[3]陆蓓. C语言程序设计. 北京：科技出版社，2004[4]李青. 电路与电子技术基础. 杭州：浙江科学技术出版社，2005/成都：西南交通大学出版社，2005。
