施工常用靠尺(检测尺)的正确使用方法
施工常用靠尺（检测尺）的正确使用方法实测实量的重要步骤就是如何掌握和正确使用检测工具。
目前国内还没有出台一个完整的，常用工程质量检测工具的正确使用方法，即使是检测工具的制作厂家也没有一个规范的，完整的使用说明书，大多是简单的文字叙述，更没有一个实际操作过程的演示范本供检测人员使用。
用图文的形式体现并编写如下，望质检员、施工员等相关人员能够参照其认真操作。

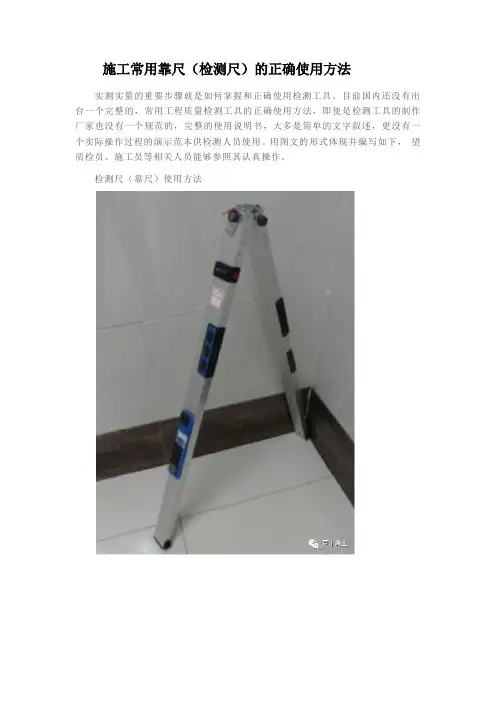

检测尺（靠尺）使用方法检测尺外观图图1-1检测尺为可展式结构，合拢长1米，展开长2米。
用于1米检测时，推下仪表盖。
活动销推键向上推，将检测尺左侧面靠紧被测面，（注意：握尺要垂直，观察红色活动销外露3-5毫米，摆动灵活即可）。
待指针自行摆动停止时，直读指针所指刻度下行刻度数值，此数值即被测面1米垂直度偏差，每格为1毫米。
2米检测时，将检测尺展开后锁紧连接扣，检测方法同上，直读指针所指上行刻度数值，此数值即被测面2米垂直度偏差，每格为1毫米。
如被测面不平整，可用右侧上下靠脚（中间靠脚旋出不要）检测。
1、墙面垂直度检测手持2m检测尺中心，位于同自己腰高的墙面上，但是，如果墙下面的勒脚或饰面未做到底时，应将其往上延伸相同的高度。
参照示范图1-2，图1-3进行检测。
（砖砌体、混凝土剪力墙、框架柱等结构工程的垂直度检测方法同上）。
图1 -2 垂直度检测示范图图1-3 垂直度检测放大示范图当墙面高度不足2m时，可用1m长检测尺检测。
但是，应按刻度仪表显示规定读数，即使用2m检测尺时，取上面的读数；使用1m检测尺时，取下面的读数，参见示范图1-4。
垂直度刻度仪表示范图图 1-4对于高级饰面工程的阴阳角的垂直度也要进行检测。
检测阳角时，要求检测尺离开阳角的距离不大于50㎜；检测阴角时，要求检测尺离开阴角的距离不大于100㎜，当然，越接近代表性就越强。
2、墙面平整度检测检测墙面平整度时，检测尺侧面靠紧被测面，其缝隙大小用契形塞尺检测（参照2.4契形塞尺）。
每处应检测三个点，即竖向一点，并在其原位左右交叉45°各一点，取其三点的平均值。
建筑工程高质量检测工具使用方法现用图解

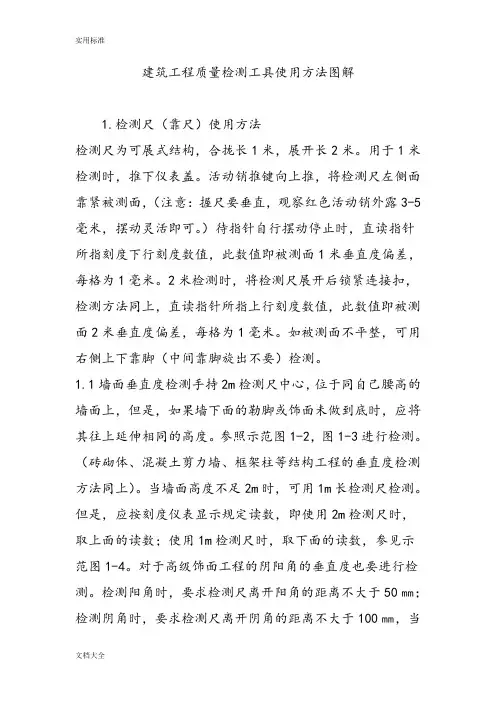

建筑工程质量检测工具使用方法图解1.检测尺（靠尺）使用方法检测尺为可展式结构，合拢长1米，展开长2米。
用于1米检测时，推下仪表盖。
活动销推键向上推，将检测尺左侧面靠紧被测面，（注意：握尺要垂直，观察红色活动销外露3-5毫米，摆动灵活即可。
）待指针自行摆动停止时，直读指针所指刻度下行刻度数值，此数值即被测面1米垂直度偏差，每格为1毫米。
2米检测时，将检测尺展开后锁紧连接扣，检测方法同上，直读指针所指上行刻度数值，此数值即被测面2米垂直度偏差，每格为1毫米。
如被测面不平整，可用右侧上下靠脚（中间靠脚旋出不要）检测。
1.1墙面垂直度检测手持2m检测尺中心，位于同自己腰高的墙面上，但是，如果墙下面的勒脚或饰面未做到底时，应将其往上延伸相同的高度。
参照示范图1-2，图1-3进行检测。
（砖砌体、混凝土剪力墙、框架柱等结构工程的垂直度检测方法同上）。
当墙面高度不足2m时，可用1m长检测尺检测。
但是，应按刻度仪表显示规定读数，即使用2m检测尺时，取上面的读数；使用1m检测尺时，取下面的读数，参见示范图1-4。
对于高级饰面工程的阴阳角的垂直度也要进行检测。
检测阳角时，要求检测尺离开阳角的距离不大于50㎜；检测阴角时，要求检测尺离开阴角的距离不大于100㎜，当然，越接近代表性就越强。
1.2墙面平整度检测检测墙面平整度时，检测尺侧面靠紧被测面，其缝隙大小用契形塞尺检测（参照2.4契形塞尺）。
每处应检测三个点，即竖向一点，并在其原位左右交叉45°各一点，取其三点的平均值。
参照示范图1-5，图1-6，图1-7进行检测。
平整度数值的正确读出，是用楔形塞尺塞入缝隙最大处确定的，但是，如果手放在靠尺板的中间，或两手分别放在据两端1／3处检测时，应在端头减去100㎜以内查找最大值读数；参照示范图1-8进行检测。
如果将手放在检测尺的一端检测时，应测定另一端头的平整度，并取其值的1／2作为实测结果。
（砖砌体、混凝土剪力墙等结构工程的平整度度检测方法同上，所不同的是受检混凝土柱子的正面及侧面，各斜向检测两处平整度）。
常用建筑工程质量检测工具使用方法图解共103页文档
常用建筑工程质量检测工具使用方法图解
•
46、寓形宇内复几时，曷不委心任去 留。
•
47、采菊东篱下，悠然见南山。
•
48、啸傲东轩下，聊复得此生。
•
49、勤学如春起之苗，不见其增，日 有所长 。
•
50、环堵萧然，不蔽风日；短褐穿结 ，箪瓢 屡空， 晏如也 。
ቤተ መጻሕፍቲ ባይዱ
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
•
46、寓形宇内复几时，曷不委心任去 留。
•
47、采菊东篱下，悠然见南山。
•
48、啸傲东轩下，聊复得此生。
•
49、勤学如春起之苗，不见其增，日 有所长 。
•
50、环堵萧然，不蔽风日；短褐穿结 ，箪瓢 屡空， 晏如也 。
ቤተ መጻሕፍቲ ባይዱ
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
常见建筑工程质量检测工具使用方法
墙面平整度检测
平整度数值的正确读 出，是用楔形塞尺塞入 缝隙最大处确定的，但 是，如果手放在靠尺板 的中间，或两手分别放 在据两端1／3处检测时， 应在端头减去100㎜以内 查找最大值读数；参照 示范图1-8进行检测。
地面平整度检测
检测地面平整度时，与检测墙面平整度方法基本相同， 仍然是每处应检测三个点，即顺直方向一点，并在其原 位左右交叉45°各一点，取其三点的平均值。其他等方 法参照1.2条进行检测。所不同的是遇有色带、门洞口时， 应通过其进行检测。参照示范图1-9，图1-10，图1-11， 图1-12进行检测。
墙面垂直度检测
对于高级饰面工程的阴阳角的垂直度也要进行检测。 检测阳角时，要求检测尺离开阳角的距离不大于50㎜； 检测阴角时，要求检测尺离开阴角的距离不大于100㎜， 当然，越接近代表性就越强。
墙面平整度检测
手持2m检测尺中心，位于同自己腰高的墙面上，但是， 如果墙下面的勒脚或饰面未做到底时，应将其往上延伸 相同的高度。参照示范图1-2，图1-3进行检测。（砖砌体、 混凝土剪力墙、框架柱等结构工程的垂直度检测方法同 上）。
其检测方法同2.1条，并参照示范图2-5，图2-6进行 检测。
小线盒与钢板尺配合使用检测地面板块分 格缝接缝直线度
其检测方法同2.1条，并参照示范图2-5，图2-6进行 检测。
谢谢！
常见建筑工程质量检测工具使用方法
常见工具
1、靠尺 2、线盒、钢板尺及楔形塞尺 3、方尺（直角尺） 4、磁力线坠 5、响鼓锤 6、对角尺 7、钢卷尺 8、百格网 9、焊接检测尺
靠尺
靠尺
检测尺为可展式结构，合拢长1米，展开长2米。用 于1米检测时，推下仪表盖。活动销推键向上推，将检测 尺左侧面靠紧被测面，（注意：握尺要垂直，观察红色 活动销外露3-5毫米，摆动灵活即可。）待指针自行摆动 停止时，直读指针所指刻度下行刻度数值，此数值即被 测面1米垂直度偏差，每格为1毫米。2米检测时，将检测 尺展开后锁紧连接扣，检测方法同上，直读指针所指上 行刻度数值，此数值即被测面2米垂直度偏差，每格为1 毫米。如被测面不平整，可用右侧上下靠脚（中间靠脚 旋出不要）检测。
质量检测工具使用方法(图解)
XXXXXXXXXXXXXXXXXX项目XXXXXXXXXXXXXXXXXXXXXX建设项目质量检测工具使用方法（图解）审批：审核：编制：XXXXXXXXXXXXXXX有限公司XXXXXXXXXXX项目部二O一九年三月十日目录1、检测尺（靠尺）使用方法2、小线盒、钢板尺及楔形塞尺使用方法3、方尺（直角尺）使用方法4、磁力线坠使用方法5、响鼓锤使用方法6、对角检测尺使用方法7、钢卷尺检测柱子截面尺寸的方法8、用百格网检测砂浆饱满度方法1、检测尺（靠尺）使用方法检测尺为可展式结构，合拢长1米，展开长2米。
用于1米检测时，推下仪表盖。
活动销推键向上推，将检测尺左侧面靠紧被测面，（注意：握尺要垂直，观察红色活动销外露3-5毫米，摆动灵活即可。
）待指针自行摆动停止时，直读指针所指刻度下行刻度数值，此数值即被测面1米垂直度偏差，每格为1毫米。
2米检测时，将检测尺展开后锁紧连接扣，检测方法同上，直读指针所指上行刻度数值，此数值即被测面2米垂直度偏差，每格为1毫米。
如被测面不平整，可用右侧上下靠脚（中间靠脚旋出不要）检测。
1.1墙面垂直度检测手持2m检测尺中心，位于同自己腰高的墙面上，但是，如果墙下面的勒脚或饰面未做到底时，应将其往上延伸相同的高度。
参照示范图进行检测。
（砖砌体、混凝土剪力墙、框架柱等结构工程的垂直度检测方法同上）。
垂直度检测示范图垂直度检测放大示范图当墙面高度不足2m时，可用1m长检测尺检测。
但是，应按刻度仪表显示规定读数，即使用2m检测尺时，取上面的读数；使用1m检测尺时，取下面的读数，参见示范图。
垂直度刻度仪表示范图对于高级饰面工程的阴阳角的垂直度也要进行检测。
检测阳角时，要求检测尺离开阳角的距离不大于50㎜；检测阴角时，要求检测尺离开阴角的距离不大于100㎜，当然，越接近代表性就越强。
1.2墙面平整度检测检测墙面平整度时，检测尺侧面靠紧被测面，其缝隙大小用契形塞尺检测（参照2.4契形塞尺）。
【施工技术】图解常用建筑工程质量检测工具检测尺（靠尺）的使用方法（附视频简介）

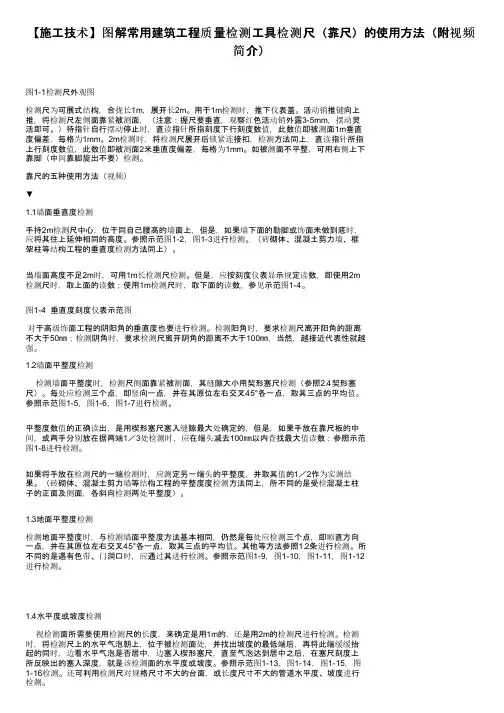

【施工技术】图解常用建筑工程质量检测工具检测尺（靠尺）的使用方法（附视频简介）图1-1检测尺外观图检测尺为可展式结构，合拢长1m，展开长2m。
