电力系统中的电力电子技术电力电子技术是现代电力系统中不可或缺的重要组成部分，它在电能的变换、控制和调节方面都发挥着至关重要的作用，为电力系统的安全稳定运行和高效能利用提供了重要支撑。
随着科技的不断发展和应用领域的不断扩大，电力电子技术也在不断创新和变革，在提高系统效率、减少能源浪费、改善电力质量、促进可再生能源的大规模接入等方面发挥着越来越大的作用。
电力电子技术主要是指利用半导体器件进行电能的控制和变换的技术。
通过使用晶闸管、场效应管、可控硅等器件，可以实现电能的调节、转换和控制，从而满足不同电力系统的需求。
在各种不同的应用场景中，电力电子技术均能发挥重要作用，包括变频调速技术、逆变技术、谐波抑制技术、无功补偿技术等等。
下面就让我们来详细了解一下电力系统中的电力电子技术。
一、变频调速技术变频调速技术是电力电子技术在电机控制方面的一种重要应用。
传统的电机调速一般通过调节电压、频率或机械传动来实现，但这种方法往往效率低、控制精度差。
而通过电力电子技术，可以实现对电机的高精度、高效率控制。
通过变频器，可以改变电机的供电频率，从而实现电机的调速。
这种调速方式不仅可以提高电机的效率，还可以实现对电机速度的精确控制，适用于各种类型的电机调速。
二、逆变技术逆变技术是电力电子技术在直流交流变换中的一种重要应用。
在很多情况下，需要将直流电能变换为交流电能或交流电能变换为直流电能，这就需要使用逆变器。
逆变器可以将直流电能转换为交流电能，并可以控制输出的频率、幅值和波形。
逆变技术广泛应用于交流传动系统、逆变式焊接设备、UPS系统等领域，为电能的高效利用提供了重要保障。
三、谐波抑制技术在电力系统中，因为非线性负载的存在，会产生各种谐波扰动。
谐波会影响系统的正常运行，降低电能的质量，甚至导致设备的损坏。
谐波抑制技术就显得尤为重要。
电力电子技术可以通过谐波滤波器、有源/无源滤波器等设备，对系统中的谐波进行有效抑制，保证系统的正常运行。
电机在电力设备中的应用有哪些新变革在当今的电力领域，电机作为关键的设备之一，其应用正经历着一系列引人注目的新变革。
这些变革不仅影响着电力系统的运行效率和稳定性，也为各个行业带来了新的发展机遇和挑战。
首先，电机的设计和制造技术不断创新。
随着材料科学的进步，新型的磁性材料、导电材料以及绝缘材料被广泛应用于电机制造中。
例如，高性能的永磁材料使得永磁电机的性能得到显著提升，具有更高的功率密度和效率。
同时，先进的制造工艺，如 3D 打印技术，也为电机的复杂结构制造提供了可能，使得电机的设计更加灵活多样，能够更好地满足不同应用场景的需求。
在控制技术方面，智能化的电机控制系统成为新的发展趋势。
传统的电机控制通常采用简单的开环控制或有限的闭环控制策略，而现在，基于先进的传感器技术和数字信号处理技术，电机控制系统能够实现更加精确和动态的控制。
通过实时监测电机的运行参数，如转速、转矩、电流、电压等，并采用智能算法进行分析和决策，电机可以在不同负载和工况下自动调整运行状态，以达到最佳的性能和能效。
另外，电机在可再生能源领域的应用也有了重大突破。
随着太阳能和风能等可再生能源的快速发展，电机在这些能源的转换和存储过程中发挥着关键作用。
在太阳能光伏发电系统中，电机用于驱动跟踪装置，使太阳能电池板能够始终对准太阳，提高发电效率。
在风力发电系统中，大型的风力发电机需要高性能的电机来实现机械能到电能的转换，并且通过先进的控制技术来适应风速的变化，保证稳定的电力输出。
同时，在能源存储系统中，如电池储能和超级电容器储能，电机作为能量转换的关键部件，其性能和效率直接影响着储能系统的整体效果。
在交通领域，电机的应用正在推动电动汽车和轨道交通的快速发展。
电动汽车中的驱动电机需要具备高功率密度、高效率、宽调速范围等特点，以满足车辆的动力性能和续航里程要求。
目前，永磁同步电机和感应电机是电动汽车中常见的驱动电机类型，而随着技术的不断进步，新型的电机拓扑结构和控制策略也在不断涌现，如轮毂电机技术，直接将电机集成在车轮中，进一步提高了车辆的空间利用率和驱动性能。

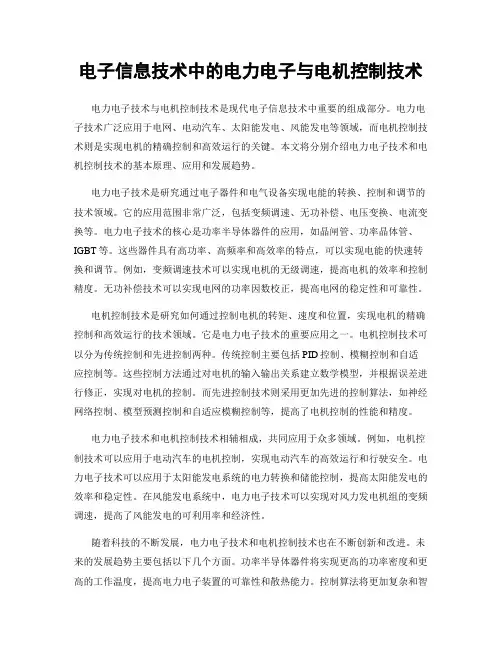

电子信息技术中的电力电子与电机控制技术电力电子技术与电机控制技术是现代电子信息技术中重要的组成部分。
电力电子技术广泛应用于电网、电动汽车、太阳能发电、风能发电等领域，而电机控制技术则是实现电机的精确控制和高效运行的关键。
本文将分别介绍电力电子技术和电机控制技术的基本原理、应用和发展趋势。
电力电子技术是研究通过电子器件和电气设备实现电能的转换、控制和调节的技术领域。
它的应用范围非常广泛，包括变频调速、无功补偿、电压变换、电流变换等。
电力电子技术的核心是功率半导体器件的应用，如晶闸管、功率晶体管、IGBT等。
这些器件具有高功率、高频率和高效率的特点，可以实现电能的快速转换和调节。
例如，变频调速技术可以实现电机的无级调速，提高电机的效率和控制精度。
无功补偿技术可以实现电网的功率因数校正，提高电网的稳定性和可靠性。
电机控制技术是研究如何通过控制电机的转矩、速度和位置，实现电机的精确控制和高效运行的技术领域。
它是电力电子技术的重要应用之一。
电机控制技术可以分为传统控制和先进控制两种。
传统控制主要包括PID控制、模糊控制和自适应控制等。
这些控制方法通过对电机的输入输出关系建立数学模型，并根据误差进行修正，实现对电机的控制。
而先进控制技术则采用更加先进的控制算法，如神经网络控制、模型预测控制和自适应模糊控制等，提高了电机控制的性能和精度。
电力电子技术和电机控制技术相辅相成，共同应用于众多领域。
例如，电机控制技术可以应用于电动汽车的电机控制，实现电动汽车的高效运行和行驶安全。
电力电子技术可以应用于太阳能发电系统的电力转换和储能控制，提高太阳能发电的效率和稳定性。
在风能发电系统中，电力电子技术可以实现对风力发电机组的变频调速，提高了风能发电的可利用率和经济性。
随着科技的不断发展，电力电子技术和电机控制技术也在不断创新和改进。
未来的发展趋势主要包括以下几个方面。
功率半导体器件将实现更高的功率密度和更高的工作温度，提高电力电子装置的可靠性和散热能力。

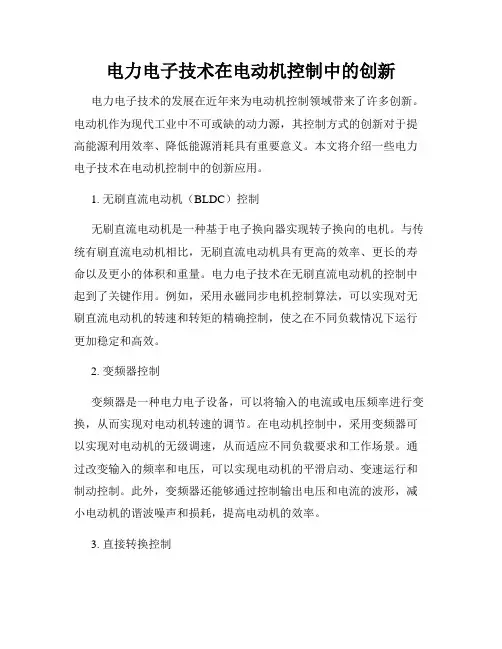

电力电子技术在电动机控制中的创新电力电子技术的发展在近年来为电动机控制领域带来了许多创新。
电动机作为现代工业中不可或缺的动力源，其控制方式的创新对于提高能源利用效率、降低能源消耗具有重要意义。
本文将介绍一些电力电子技术在电动机控制中的创新应用。
1. 无刷直流电动机（BLDC）控制无刷直流电动机是一种基于电子换向器实现转子换向的电机。
与传统有刷直流电动机相比，无刷直流电动机具有更高的效率、更长的寿命以及更小的体积和重量。
电力电子技术在无刷直流电动机的控制中起到了关键作用。
例如，采用永磁同步电机控制算法，可以实现对无刷直流电动机的转速和转矩的精确控制，使之在不同负载情况下运行更加稳定和高效。
2. 变频器控制变频器是一种电力电子设备，可以将输入的电流或电压频率进行变换，从而实现对电动机转速的调节。
在电动机控制中，采用变频器可以实现对电动机的无级调速，从而适应不同负载要求和工作场景。
通过改变输入的频率和电压，可以实现电动机的平滑启动、变速运行和制动控制。
此外，变频器还能够通过控制输出电压和电流的波形，减小电动机的谐波噪声和损耗，提高电动机的效率。
3. 直接转换控制直接转换控制是一种基于电力电子技术的高级控制策略，可以实现对电动机转矩和转速的精确控制。
该控制方法通过使电动机的相电流与所需转矩或转速的参考信号保持一致，实现对电动机的快速响应和高精度控制。
直接转换控制减少了传统控制方式中电机控制的层次和环节，提高了系统的动态响应性能和控制精度。
4. 高压直流输电系统高压直流输电系统是一种基于电力电子技术的电力输送方式，主要用于长距离、大容量的电力输送。
在电动机控制中，采用高压直流输电系统可以减小传输损耗，提高电能传输效率。
同时，高压直流输电系统还具有稳定性好、故障穿越能力强的特点，可以提高电动机系统的可靠性和稳定性。
综上所述，电力电子技术在电动机控制中的创新应用为电动机系统的性能提升和能源利用效率的提高提供了重要支持。
《电力电子技术》学习资料概述本文档旨在提供关于电力电子技术的研究资料，帮助读者了解该领域的基本概念和原理。
1. 电力电子技术简介- 电力电子技术是指利用电子器件和电力技术，将电能进行控制、变换和传输的技术领域。
- 电力电子技术广泛应用于电力系统、工业控制、电动车辆、电力传输等领域。
2. 电力电子技术的重要原理与器件2.1 可控硅器件- 可控硅器件是电力电子技术中最基本的器件之一。
- 可控硅器件可以实现对电能的方向、大小以及周期进行控制，广泛应用于电动机控制、电能变换等领域。
2.2 逆变器与变频器- 逆变器用于将直流电转换为交流电，常用于太阳能发电系统、UPS系统等。
- 变频器用于控制交流电机的转速和转矩，广泛应用于变频空调、工业驱动等领域。
2.3 共模电路- 共模电路用于电力系统的滤波和隔离。
- 共模电路能够有效抑制电力系统中的干扰信号和电磁波。
2.4 光伏逆变器- 光伏逆变器是将光伏电池所产生的直流电转换为交流电的装置。
- 光伏逆变器广泛应用于太阳能发电系统，为电网注入可再生能源。
3. 电力电子技术的应用3.1 电力系统- 电力电子技术在电力系统中起到重要作用，可以实现电力的传输、分配和控制。
- 电力电子技术能够提高电力系统的稳定性和效率。
3.2 工业控制- 电力电子技术在工业控制中应用广泛，如电动机控制、自动化生产线等。
- 电力电子技术可以实现对电力的精确控制和调节。
3.3 电动车辆- 电力电子技术是电动车辆关键技术之一。
- 电力电子技术可以实现电动车辆的电能转换和控制，提高能源利用效率。
3.4 可再生能源- 电力电子技术在可再生能源的应用中起到重要作用。
- 电力电子技术可以将风能、光能等可再生能源转换为可用的电能，推动可再生能源的开发利用。
总结本文档介绍了电力电子技术的基本概念、重要原理与器件，以及其在电力系统、工业控制、电动车辆和可再生能源中的应用。
通过学习电力电子技术，读者可以更深入了解和应用这一领域的知识。

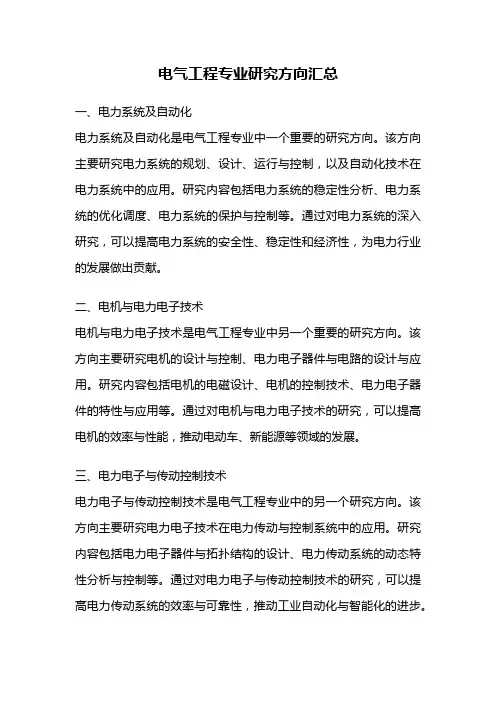

电气工程专业研究方向汇总一、电力系统及自动化电力系统及自动化是电气工程专业中一个重要的研究方向。
该方向主要研究电力系统的规划、设计、运行与控制，以及自动化技术在电力系统中的应用。
研究内容包括电力系统的稳定性分析、电力系统的优化调度、电力系统的保护与控制等。
通过对电力系统的深入研究，可以提高电力系统的安全性、稳定性和经济性，为电力行业的发展做出贡献。
二、电机与电力电子技术电机与电力电子技术是电气工程专业中另一个重要的研究方向。
该方向主要研究电机的设计与控制、电力电子器件与电路的设计与应用。
研究内容包括电机的电磁设计、电机的控制技术、电力电子器件的特性与应用等。
通过对电机与电力电子技术的研究，可以提高电机的效率与性能，推动电动车、新能源等领域的发展。
三、电力电子与传动控制技术电力电子与传动控制技术是电气工程专业中的另一个研究方向。
该方向主要研究电力电子技术在电力传动与控制系统中的应用。
研究内容包括电力电子器件与拓扑结构的设计、电力传动系统的动态特性分析与控制等。
通过对电力电子与传动控制技术的研究，可以提高电力传动系统的效率与可靠性，推动工业自动化与智能化的进步。
四、智能电网与新能源技术智能电网与新能源技术是电气工程专业中一个新兴的研究方向。
该方向主要研究智能电网的建设与优化，以及新能源技术在电力系统中的应用。
研究内容包括智能电网的监控与管理、分布式能源的接入与管理等。
通过对智能电网与新能源技术的研究，可以提高电力系统的可靠性与可持续发展能力，促进清洁能源的利用与开发。
五、电气测量与仪器仪表技术电气测量与仪器仪表技术是电气工程专业中的一个重要研究方向。
该方向主要研究电气量的测量方法与技术，以及仪器仪表的设计与应用。
研究内容包括电气量的测量原理与方法、仪器仪表的精度与可靠性等。
通过对电气测量与仪器仪表技术的研究，可以提高电气量的测量精度与可靠性，满足电力系统对测量与监测的需求。
六、电气工程安全与保护技术电气工程安全与保护技术是电气工程专业中的一个重要研究方向。
目录 1 为什么电力电子很重要？2电力电子应用 3 电力电子与新能源应用4 电力电子技术演进5 功率半导体器件发展 6 电力电子变流器发展 7 传动电机发展1～3、（略）4电力电子技术的演进电力电子技术的发展阶段：电力电子和电机驱动历史上的几个重要事件1897 年三相二极管桥式整流器的开发1906年Peter Cooper Hewitt 演示玻璃壳汞弧整流器1907 年 Kramer 驱动器1926 年 Scherbins 驱动器年热阴极闸流管是引入l 1930 年纽约地铁安装了用于直流驱动器的 3mw 电网控制汞弧整流器l 1931 年在德国铁路上引入了汞弧循环转换器，用于电动机牵引驱动l 1934 年安装了充气晶闸管管式循环转换器 - 同步电机（400 马力）在洛根发电站进行引风机驱动（首次实现交流变频驱动）l 1948 年贝尔实验室发明晶体管l 1956 年硅功率二极管问世l 1958 年通用电气将商用半导体晶闸管（scr）推向市场公司l 1971 矢量控制（或磁场定向控制）问世l 1975 日本东芝公司引进l 1978年ir公司推出功率moseet市场l 1980年日本大功率gtol1981年二极管钳位多电平逆变器l 1983年通用电气推出igbt l 1983年推出空间（电压）矢量pwm技术l 1986年直接传递转矩控制技术（dtc）问世l 1987年，模糊逻辑首次应用于电力电子l 1991年，人工神经网络应用于直流电机驱动l 1996年，abb公司将正向阻断型igct推向市场5 功率半导体器件的发展l 二极管 (1955)l 晶闸管 (1958)l 双向可控硅 (1958)l Gate可以关断晶闸管（gto）（1980）l 双极功率晶体管（bjt 或 gtr）（1975）l 功率场效应管 (1975)l 绝缘栅双极晶体管（1985）l 绝缘栅双极晶体管（igbt）（1985）l 静电感应晶体管（坐）（1985）l 集成门极整流晶闸管（igct）（1996）l 碳化硅器件器件工频趋势如图3所示。
电气工程的基本概念与应用电气工程是指利用电力和电子技术进行能量传输、转换和控制的工程领域。
它涉及到电力系统、电机与驱动技术、电力电子技术、自动控制等多个方面。
本文将探讨电气工程的基本概念和其应用领域，以及电气工程在现代社会中的重要性。
一、电气工程基本概念1. 电力系统电力系统是指由发电厂、输电线路和配电系统组成的电能传输系统。
发电厂负责将各种能源(如化石燃料、水力、核能等)转换为电能，输电线路将这些电能传输到各个用户，配电系统则将电能分配给不同的电气设备和终端用户。
2. 电机与驱动技术电机是将电能转换为机械能的装置，广泛应用于各个领域，如工业生产、交通运输、家庭电器等。
电机驱动技术则是指控制电机的启动、停止和运行过程，使之能够高效地完成各种任务。
3. 电力电子技术电力电子技术是研究非线性电路元件及其控制方法，用来控制电力的流动和转换。
它在电力系统中起到重要作用，如变频调速技术、无功补偿技术等，可以提高电能的传输效率和质量。
4. 自动控制自动控制是指利用传感器、执行器和控制器等设备，对工业过程、交通运输等进行监测和控制。
它可以提高生产效率、降低能源消耗，并确保系统运行的稳定性和安全性。
二、电气工程的应用领域1. 电力系统与电力设备电力系统的建设和运维是电气工程的主要应用领域之一。
电力系统包括发电、输电和配电三个环节，涉及到电厂、变电站、输电线路、配电设备等。
电力设备则包括发电机、变压器、开关设备、电力电容器等。
2. 电气控制与自动化电气控制及自动化技术广泛应用于各个工业领域，如制造业、石化、冶金等。
自动化生产线能够实现集中控制和自动操作，提高生产效率和质量。
3. 电机与驱动技术电机与驱动技术应用于各类电动机设备，如电动汽车、电梯、风力发电机组等。
通过合理的驱动控制可以提高设备的效率和可靠性。
4. 电力电子与新能源电力电子技术在可再生能源领域有广泛应用，如太阳能发电系统、风力发电系统等。
它能够将这些可再生能源转换为可供使用的电能。

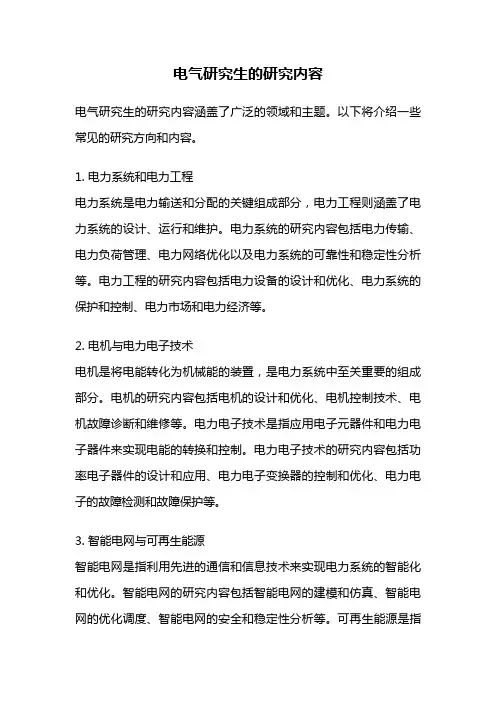

电气研究生的研究内容电气研究生的研究内容涵盖了广泛的领域和主题。
以下将介绍一些常见的研究方向和内容。
1. 电力系统和电力工程电力系统是电力输送和分配的关键组成部分，电力工程则涵盖了电力系统的设计、运行和维护。
电力系统的研究内容包括电力传输、电力负荷管理、电力网络优化以及电力系统的可靠性和稳定性分析等。
电力工程的研究内容包括电力设备的设计和优化、电力系统的保护和控制、电力市场和电力经济等。
2. 电机与电力电子技术电机是将电能转化为机械能的装置，是电力系统中至关重要的组成部分。
电机的研究内容包括电机的设计和优化、电机控制技术、电机故障诊断和维修等。
电力电子技术是指应用电子元器件和电力电子器件来实现电能的转换和控制。
电力电子技术的研究内容包括功率电子器件的设计和应用、电力电子变换器的控制和优化、电力电子的故障检测和故障保护等。
3. 智能电网与可再生能源智能电网是指利用先进的通信和信息技术来实现电力系统的智能化和优化。
智能电网的研究内容包括智能电网的建模和仿真、智能电网的优化调度、智能电网的安全和稳定性分析等。
可再生能源是指利用自然界可再生的能源来产生电能，如太阳能、风能、水能等。
可再生能源的研究内容包括可再生能源的发电技术、可再生能源的储能技术、可再生能源的智能管理和控制等。
4. 电磁场与电磁波技术电磁场是电荷和电流产生的物理现象，电磁波是电磁场传播的形式。
电磁场与电磁波技术的研究内容包括电磁场的数值计算和仿真、电磁波的传播特性和辐射特性分析、电磁波的应用和工程设计等。
电磁场与电磁波技术在通信、雷达、无线电等领域具有广泛的应用。
5. 电气测量与仪器电气测量与仪器是指用于测量和检测电气量和信号的仪器和设备。
电气测量与仪器的研究内容包括电气量的测量原理和方法、电气信号的采集和处理、电气仪器的设计和校准等。
电气测量与仪器在电力系统、电力设备和电子设备的测试和检测中起着重要的作用。
电气研究生的研究内容广泛而深入，涵盖了电力系统、电机与电力电子技术、智能电网与可再生能源、电磁场与电磁波技术以及电气测量与仪器等多个领域。
电机与拖动1、变压器的空载实验，通常是在（低压）侧进行的，短路实验是在（高压）侧进行的，由空载实验可测得（激磁m m m X R Z ,,）参数，由短路实验可测得（短路K K K X R Z ,,）参数。
2、变压器铁芯迭装时，若硅钢片接缝间存在较大气隙，则磁阻（增大 ），空载电流（变大）激磁电抗（ 减小 ）。
3、影响变压器电压调整率的因数是：○1（ 变压器的参数）○2（负载率）○3 ( 负载的性质 )。
4、电力变压器的分接头通常接在（ 高压）侧，原因是（工艺：高压绕组在外易于引出）、（触点容量：高压电流小，易于分断）、（匝数：高压绕组匝数多，便于微调）。
5、电力拖动机组稳定运行的条件是（负载特性与电机的机械特性有交点；dndT dn dT em L > ）。
6、一台三相变压器S N =5000千伏安，额定电压U 1N /U 2N =10.5/6.3KV ，Y/△接法，则一、二次绕阻的额定电流分别为（274.94）A,( 458.23 )A 。
7、用万用表辨别双绕阻变压器的高压侧和低压侧，测得两个绕阻电阻大的为（高压侧）电阻小的为（低压侧 ）。
8、单相双绕组变压器的V U U KVA S N N N 110/220/,1021==。
改接为V 110/330的自耦变压器，自耦变压器的额定容量为（15KVA ）9、变压器空载时，空载电流主要是产生主磁通的磁化电流，磁化电流是无功电流，故空载时变压器的功率因数低。
10、绕一右行整距单迭绕阻：2P=4，Z=S=20，绕阻的节距y 1=（5 ）y 2=( 4 ) y=( 1 ) y k =( 1 )支路对数a=( 2 )。
11、一台直流电动机，其额定功率P N =160千瓦，U N =220伏，ηN =90%，n N =1500min -1，I N =( 808)A .12、电力变压器的高压线圈，常常绕在低压线圈的外面，原因是（ 便于绝缘 ）13、电动机的主要特性为机械特性，表示电动机的（转速）随（转矩）而变化的关系。
14、为什么变压器空载运行时功率因素很低？变压器空载时，空载电流主要是产生主磁通的磁化电流，磁化电流是无功电流，故空载时变压器的功率因数低15、额定电压为220/110V 的单相变压器，短路阻抗Ω+=05.001.0j Z k ，负载阻抗为Ω+12.06.0j ，从原边看进去总阻抗大小为（ C ）.Ω+17.061.0....j A B.Ω+08.j016.0 C.Ω+53.j041.2 D.32.j064.0+16、额定电压为V 110/220的单相变压器，高压边漏电抗Ω=3.01x ，折合到副边后大小为（ D ）Ａ．0.3Ω B.0.6Ω，C.0.15Ω，D.0.075Ω17、变压器并联运行的条件是什么？哪一个条件要求绝对严格？（1）并联运行的各台变压器连接组别相同；（2）各台变压器的变比相同；（3）各台变压器的短路阻抗标么值相等或短路电压相等。
（4）各台变压器的抗阻比相等（最大容量与最小容量之比3：1自动满足该条件）其中连接组别相同要求绝对严格。
18、一台在正常运行的并励电动机，如果改变它的旋转方向，该如何操作？首先切断电源，将电动机停下来，然后，将并励电动机电枢绕组的两个接线端对调；或将励磁绕组的两个接线端对调。
但注意不能同时对调。
19、电力变压器的高压线圈为什么常常绕在低压线圈的外面？答：方便绝缘，以减小变压器的体积。
20、为了削弱5次和7次谐波电势，通常节距y1取为（τ65 τ为极距）。
21、当感应电动机转速增加时，转子磁势在空间的转速（ 不变 ）。
22、高次谐波电势对相电势大小的影响（ 较小 ），而对电势波形的影响（ 较大）。
23、单相绕组脉振磁势的基波（振幅为F φ1），可以分解成波幅（恒定），转速为（同步速度 ），但转向（相反）的两个旋转磁势波。
24、电枢反应的性质主要取决于（空载电势0E ）与（负载电流I ）的夹角Ψ的数值。
当Ψ=0时，电枢反应为（交轴电枢反应），当Ψ＝９０°时，电枢反应为（直轴电枢反应）。
25、同步发电机，励磁不变时，负载电流对端电压的影响，称为（ 外 ）特性。
电压不变时，励磁电流随负载变化的曲线称为（ 调整 ）特性。
26、感应电动机运行时，定子电流的频率为（ f 1 ），定子电势的频率为（ f 1），转子电势的频率（sf 1），转子电流的频率（ sf 1 ）。
27、同步发电机并网后，调节（原动机的输入功率）可增大发电机输出的有功功率。
28、四极交流电机电枢有36槽，槽距角大小应为（20）电角度。
若线圈两个边分别在第1、第9槽中，绕组短距系数等于（0.985），绕组分布系数等于（0. 96），绕组系数等于（0.946）。
29.同步发电机功率角θ是什么角？答：功率角有双重物理意义。
（1）感应电势 E 与端电压U 之间的时间相角差；（2）转子磁极轴线与气隙合成磁场轴线之间的空间相角差。
30、 同步电动机运行时，要想增加其从电网吸收的滞后无功功率，该怎样调节？答：调解同步电动机的励磁电流可调节电机的无功功率，而减小励磁电流可增加其从电网吸收的滞后无功功率。
31、三相感应电动机能在低于额定电压下长期运行吗？为什么？答：不能。
由于电压降低，电动机的输出功率就会降低，如果带额定负载，就会过载，电流过大，长期运行易烧毁电机。
32、推导感应电动机的等效电路时为什么要进行频率归算？答：因为不同频率的方程式，放在一起没有任何意义。
只有频率相同的方程式才能进行分析比较，才能有意义。
电力电子技术一、回答下列各题（30分）1、维持晶闸管导通的条件是什么？怎样才能由导通变为关断？答：（1）阳极电位高于阴极电位。
（2）门极与阴极之间加上正向电压。
去掉阳极电源或减小阳极电流是自小于晶闸管的维持电流（维持晶闸管导通的最小电流）。
2、晶闸管能在逆变状态下工作的条件？答：1）具有反电势负载2）控制角大于90°（单相全控桥、三相全控桥等电路）3、单相桥式半控整流电路中，续流二极管的作用？不加续流二极管行不行？为什么？答：为储能元件提供释放电能的通路。
在电感负载不行，易发生“失控”的异常现象。
因为，当整流电路正常工作后，若断开触发电路或将触发角调到180°，目的是使输出电压为零。
若不加续流二极管。
则会发生一个晶闸管导通，两个二极管轮流导通的“失控现象”。
这样就会使输出端始终有一定固定值的直流电压，会发生危险。
4、什么是晶闸管的维持电流？答：维持晶闸管导通的最小电流5、温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向转折电压各如何变化？答：晶闸管的触发电流降低、正反向漏电流增大、维持电流减小，正向转折电压和反向转折电压均降低6、引起晶闸管过电压的原因有哪些？答：两种：内部过电压（操作过电压）：各种拉、合闸及晶闸管的关断等引起的电磁过程过电压外部过电压（浪涌过电压）：雷击引起的过电压。
7、单结晶体管触发电路的移相范围能否达到180°？为什么?答：不能。
因为单结晶体管触发脉冲发生时刻，取决于时间常数RC。
触发角较小时，则RC要小，若电容C太小，电容电压达不到单结晶体管的峰点电压，单结晶体管不通；若电阻R太小，会产生直通现象8、单相桥式半控整流电路在什么情况下会发生失控现象？180或却掉触发电路，目的是使整流电答：整流电路正常工作后，若将触发角调到路输出电压为零。
这时，易发生一个晶闸管导通，两个二极管轮流导通的“失控”现象9、对晶闸管触发电路的要求有哪些？答：1.触发信号（脉冲）的幅值在允许的范围内（3V~10V）。
2.触发时刻要准确。
3.触发信号的前沿要陡，脉冲的宽度要大于晶闸管的开通时间。
10、晶闸管整流装置的过电压保护有哪些方法？答：分直流侧保护和交流侧保护。
有避雷保护；阻容保护；非线性元件保护（硒堆、压敏电阻）；11、为什么晶闸管在夏天比冬天容易出故障？答：晶闸管在正常工作时所允许的最高结温叫额定结温，在此温度下一切有关的额定值和特性都能保证，夏天时，环境温度和冷却介质的温度都较高，使晶闸管的冷却条件变差，导致晶闸管结温过高而损坏。
另外，晶闸管结温上升，使所需的门极触发电压、门极触发电流降低，晶闸管在外来的干扰下容易造成误触发。
总之，结温上升，使晶闸管的参数发生变化，性能变差，所以易出故障。
解决方法是加强冷却或降低定额使用，确保晶闸管的结温不超过额定值。
12、某晶闸管型号规格为KP100-3，型号规格代表什么意义？答：额定电流100安培，额定电压300伏的普通晶闸管。
13、什么是整流？它与逆变有什么区别？答：整流是将交流电变换成可调的直流电，而逆变是将直流电变换成可调的交流电。
14、某单相全控桥式整流电路给电阻性负载和大电感负载供电，在流过负载电流平均值相同的情况下，哪一种负载的晶闸管额定电流应选择大一些？为什么？答：电阻性负载的晶闸管额定电流应选择大一些。
因为在非正弦半波的所有其他波形的情况下，100A的晶闸管允许的平均电流，当波形系数57.1K f>时，A100I d<；57.1K f<，允许的A100I d>。
电阻负载的波形系数为1.1，大电感负载的波形系数为1，所以大电感负载允许的电流要大一些。
15、晶闸管的擎住电流和维持电流是否同一概念，为什么？答：不是同一概念。
擎住电流是指晶闸管由断到通，在触发脉冲消失的情况下，能保持晶闸管导筒的最小电流。
维持电流是指晶闸管由通到断，维持晶闸管导通的最小电流。
擎住电流一般比维持电流大3~4倍。
16、有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？答：触发脉冲的宽度不够，脉冲的宽度小于晶闸管的导通时间。
17、什么是电压型逆变电路和电流型逆变电路？二者各有什么特点？答：直流侧并有电容的逆变电路为电压型逆变电路，相当于恒压源。
直流侧串有大电感的逆变电路为电流型逆变电路，相当于恒流源。
