实验三 熟悉路由器基本配置命令及其应用

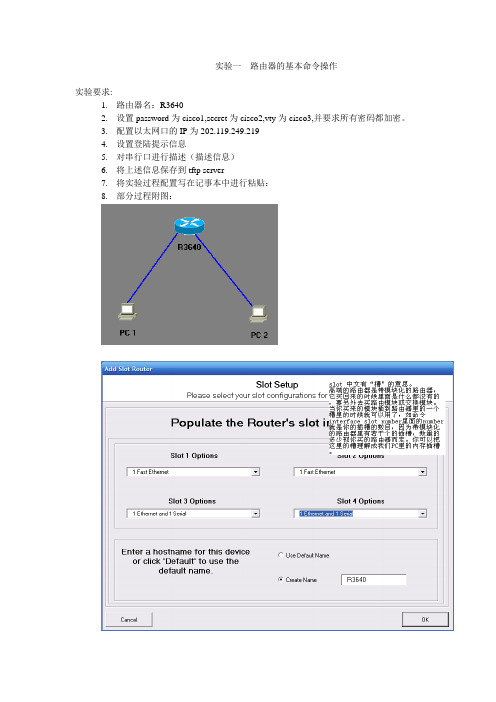

实验一路由器的基本命令操作实验要求:1.路由器名：R36402.设置password为cisco1,secret为cisco2,vty为cisco3,并要求所有密码都加密。

3.配置以太网口的IP为202.119.249.2194.设置登陆提示信息5.对串行口进行描述（描述信息）6.将上述信息保存到tftp server7.将实验过程配置写在记事本中进行粘贴：8.部分过程附图：实验过程：enconfthost ccna 设置路由器名enable password cisco1 设置passwordenable secret cisco2 设置secretline vty 0 4loginpass cisco3 设置vty密码exitservice password-en // 对密码加密，部分路由器不可用int fa 0/0ip add 202.119.249.219 255.255.255.0 对以太网口fa0/0配置IPno shut 开启端口exitbanner motd &welcome to ccna lab!!!!!! 提示信息& 以上几部是设置登陆提示信息int s 2/0desc this is a serial port 描述端口信息exitexitcopy running-config startup-configcopy running-config tftp 把信息保存到tftpreload 重新启动后，进入特权模式，需要输入密码了，想想应使用哪个密码？实验总结：通过对上述实验的操作，初步了解了路由器的几个基本命令的使用。

为下一步的学习做好了准备工作。

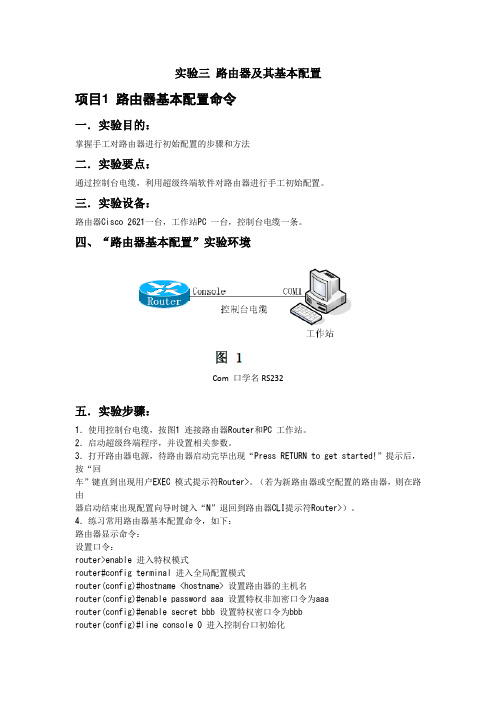

实验三路由器及其基本配置项目1 路由器基本配置命令一．实验目的：掌握手工对路由器进行初始配置的步骤和方法二．实验要点：通过控制台电缆，利用超级终端软件对路由器进行手工初始配置。

三．实验设备：路由器Cisco 2621一台，工作站PC 一台，控制台电缆一条。

四、“路由器基本配置”实验环境Com 口学名RS232五．实验步骤：1．使用控制台电缆，按图1 连接路由器Router和PC 工作站。

2．启动超级终端程序，并设置相关参数。

3．打开路由器电源，待路由器启动完毕出现“Press RETURN to get started!”提示后，按“回车”键直到出现用户EXEC 模式提示符Router>。

（若为新路由器或空配置的路由器，则在路由器启动结束出现配置向导时键入“N”退回到路由器CLI提示符Router>）。

4．练习常用路由器基本配置命令，如下：路由器显示命令：设置口令：router>enable 进入特权模式router#config terminal 进入全局配置模式router(config)#hostname <hostname> 设置路由器的主机名router(config)#enable password aaa 设置特权非加密口令为aaarouter(config)#enable secret bbb 设置特权密口令为bbbrouter(config)#line console 0 进入控制台口初始化router(config-line)#password ccc 设置控制线密码为cccrouter(config-line)#line vty 0 4 进入虚拟终端virtual vtyrouter(config-line)#login 允许登录router(config-line)#password ddd 设置登录口令dddrouter(config)# (Ctrl+z) 返回特权模式router#exit 返回命令六．实验总结：1．总结如何利用超级终端控制路由器。

计算机网络实验课程实验报告
实验名称路由器配置
一、实验目的
1、掌握路由器的基本配置及常用命令；
2、理解网络地址规划的原则及方法。

二、实验所用仪器（或实验环境）
路由器1台，交换机2台，PC机至少4台，RJ45双绞线。

Console控制电缆。

本次使用cisco packet tracer进行仿真。

三、实验基本原理及步骤（或方案设计及理论计算）
1、直连路由：用2个交换机组建两个LAN,用路由器将两个LAN连接；
2、基于三层交换机的VLAN间路由：用1个三层交换机组建两个LAN,用三层交换机的端口路由功能实现VLAN间的路由。

3、单臂路由：用1个二层交换机组建两个LAN,用路由器将两个LAN连接；(选作，有些设备不支持)
4、规划设置PC机的IP地址和掩码。

四、实验数据记录（或仿真及软件设计）
实验一
实验二
实验三
五、实验结果分析及回答问题（或测试环境及测试结果）实验一
实验二实验三
六、心得体会
可以熟练使用常用的路由器的操作指令；对于LAN和VLAN有了更深的理解和认识。

实验3-路由器配置实验报告实验3-路由器配置实验报告1、引言本实验旨在学习和掌握路由器的配置方法，包括基本配置、网络连接和路由协议的配置等。

通过本实验，能够了解路由器的工作原理和配置过程，掌握基本的网络设备配置技能。

2、路由器基本配置2.1 网络拓扑在本实验中，我们使用了以下网络拓扑：- 一台计算机作为路由器的管理电脑- 一台路由器（模拟器或实体路由器）2.2 路由器的基本配置步骤2.2.1 登录路由器使用管理电脑上的终端软件连接路由器，通过串口或网络连接。

2.2.2 进入特权模式在路由器终端中输入用户名和密码，进入路由器的特权模式。

2.2.3 配置路由器主机名使用命令`hostname <主机名>`配置路由器的主机名。

2.2.4 配置路由器管理IP地质使用命令`interface <接口名>`进入接口配置模式，然后使用命令`ip address <IP地质> <子网掩码>`配置路由器的管理IP地质。

2.2.5 配置路由器默认网关使用命令`ip default-gateway <默认网关IP地质>`配置路由器的默认网关。

2.2.6 保存配置使用命令`write`或`copy running-config startup-config`保存路由器配置。

3、路由器网络连接配置3.1 配置接口IP地质使用命令`interface <接口名>`进入接口配置模式，然后使用命令`ip address <IP地质> <子网掩码>`配置接口的IP地质。

3.2 配置接口状态使用命令`interface <接口名>`进入接口配置模式，然后使用命令`no shutdown`启用接口。

3.3 配置静态路由使用命令`ip route <目的网络> <子网掩码> <下一跳IP地质>`配置静态路由，将数据包发送到下一跳路由器。

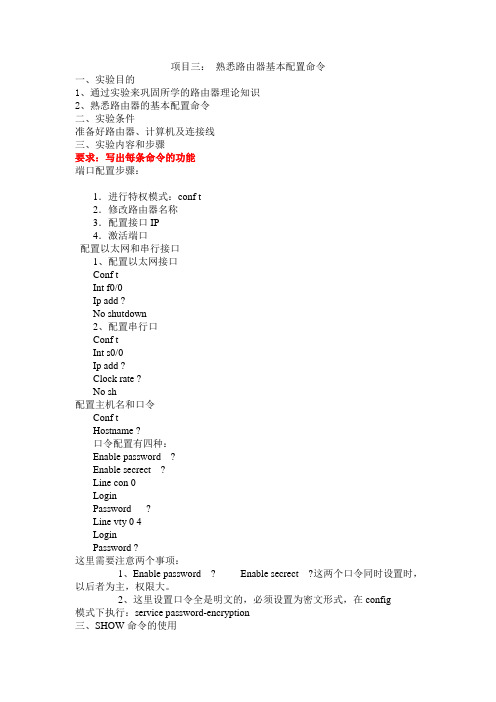

项目三：熟悉路由器基本配置命令一、实验目的1、通过实验来巩固所学的路由器理论知识2、熟悉路由器的基本配置命令二、实验条件准备好路由器、计算机及连接线三、实验内容和步骤要求：写出每条命令的功能端口配置步骤：1．进行特权模式：conf t2．修改路由器名称3．配置接口IP4．激活端口配置以太网和串行接口1、配置以太网接口Conf tInt f0/0Ip add ?No shutdown2、配置串行口Conf tInt s0/0Ip add ?Clock rate ?No sh配置主机名和口令Conf tHostname ?口令配置有四种：Enable password ?Enable secrect ?Line con 0LoginPassword ?Line vty 0 4LoginPassword ?这里需要注意两个事项：1、Enable password ? Enable secrect ?这两个口令同时设置时，以后者为主，权限大。

2、这里设置口令全是明文的，必须设置为密文形式，在config模式下执行：service password-encryption三、SHOW命令的使用详见课本P70页改变配置配置完成后执行：copy running-config startup-config要求：区别running-config 和startup-config两者不同。

路由器配置的文档化•接口描述•配置接口描述信息description text•登录横幅banner motd # ? #•配置当日消息•主机名解析no ip domain lookup•配置主机表ip name-server address1…共六个地址•配置信息的备份和文档说明•备份配置文件备份配置主要介绍以下几种备份配置Copy running-config startup-configCopy flash tftpCopy tftp flashCopy running-config tftp四、实验小结。

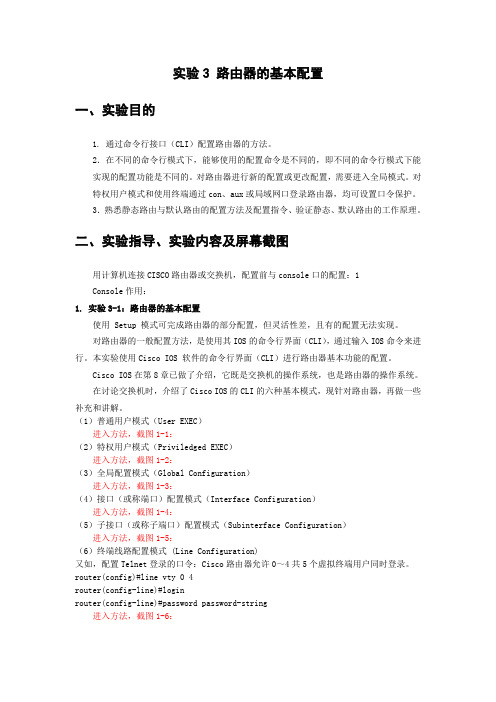

实验3 路由器的基本配置一、实验目的1. 通过命令行接口（CLI）配置路由器的方法。

2．在不同的命令行模式下，能够使用的配置命令是不同的，即不同的命令行模式下能实现的配置功能是不同的。

对路由器进行新的配置或更改配置，需要进入全局模式。

对特权用户模式和使用终端通过con、aux或局域网口登录路由器，均可设置口令保护。

3．熟悉静态路由与默认路由的配置方法及配置指令、验证静态、默认路由的工作原理。

二、实验指导、实验内容及屏幕截图用计算机连接CISCO路由器或交换机，配置前与console口的配置：1Console作用：1. 实验3-1：路由器的基本配置使用 Setup 模式可完成路由器的部分配置，但灵活性差，且有的配置无法实现。

对路由器的一般配置方法，是使用其IOS的命令行界面（CLI），通过输入IOS命令来进行。

本实验使用Cisco IOS 软件的命令行界面（CLI）进行路由器基本功能的配置。

Cisco IOS在第8章已做了介绍，它既是交换机的操作系统，也是路由器的操作系统。

在讨论交换机时，介绍了Cisco IOS的CLI的六种基本模式，现针对路由器，再做一些补充和讲解。

（1）普通用户模式（User EXEC）进入方法，截图1-1：（2）特权用户模式（Priviledged EXEC）进入方法，截图1-2：（3）全局配置模式（Global Configuration）进入方法，截图1-3：（4）接口（或称端口）配置模式（Interface Configuration）进入方法，截图1-4：（5）子接口（或称子端口）配置模式（Subinterface Configuration）进入方法，截图1-5：（6）终端线路配置模式 (Line Configuration)又如，配置Telnet登录的口令：Cisco路由器允许0～4共5个虚拟终端用户同时登录。

router(config)#line vty 0 4router(config-line)#loginrouter(config-line)#password password-string进入方法，截图1-6：（7）路由协议配置模式（Router Configuration）默认提示符：router (config-router)#进入方法：在全局配置模式下，用router protocol-name命令指定具体的路由协议router (config) #router protocol-name［option］//有的路由协议后面还必须带参数退出方法：同前一模式。

实验三路由器配置实验一、实验目的1 .熟悉路由器的基本配置方式2. 熟悉路由器的命令行配置3. 配置VLAN二、实验设备配置网卡的PC机若干台，双绞线若干条，路由仿真软件。

三、实验内容1. 路由器的基本配置2．交换机的VLAN配置3. 跨交换机和路由器的VLAN配置四、实验原理1路由器的一般知识：路由器是局域网与广域网之间进行互联的关键设备。

通过它不仅可以互联不同协议、不同物理接口的网络，还能选择数据传送的路经，并能阻隔非法访问。

它在异构网互联能力、拥塞控制能力和网段的隔离能力等方面都强于网桥。

另外路由器能够隔离广播信息，从而可以将广播风暴的破坏性隔离在局部的某个网段之内。

从本质上说，路由器也是1台计算机，它的硬件基础是接口、CPU和存在器，软件基础是网络互联操作系统IOS。

（1）路由器接口(interface)路由器接口用作将路由器连接到网络，可以分为局域网接口和广域网接口两种。

由于路由器型号的不同，接口数目和类型也不尽一样。

常见的接口主要有以下几种：同步/异步串行口（Synchronous/ Serials），可连接DDN，帧中继（Frame Relay），X.25，PSTN（模拟电话线路）。

以太网口（Ethernet）。

AUI端口，即粗缆口。

AUX端口，该端口为异步端口，主要用于远程配置，也可用于拔号备份，可与MODEM连接。

支持硬件流控制（Hardware Flow Ctrol）。

Console端口，该端口为异步端口，主要连接终端或运行终端仿真程序的计算机，在本地配置路由器。

不支持硬件流控制。

（2）路由器的CPUCPU是路由器的处理中心，用于计算路由和运行路由器的操作系统。

（3）路由器的内存组件内存是路由器存储信息和数据的地方，CISCO路由器有以下几种内存组件：•ROM（Read Only Memory）：ROM中存储了启动诊断程序和操作系统软件。

路由器中的ROM是可擦写的，所以操作系统IOS是可以升级的。

一、实训目的通过本次实训，掌握路由器的基本配置方法，了解路由器在网络中的作用，提高网络管理能力。

二、实训内容1. 路由器基本配置2. 路由协议配置3. NAT配置4. 防火墙配置三、实训环境1. 路由器：华为AR系列路由器2. 计算机网络：局域网环境，包含两台计算机和一台路由器3. 网络设备：直通线、交叉线、网线等四、实训步骤1. 路由器基本配置（1）连接路由器使用直通线将计算机与路由器的Console口连接，使用交叉线将路由器的Eth0/0接口与交换机连接。

（2）配置路由器在计算机上使用PuTTY或其他串口通信软件，连接到路由器的Console口。

（3）登录路由器输入用户名和密码，登录到路由器。

（4）配置基本参数```[Huawei]sysname Router[Router]display version[Router]display ip interface brief[Router]interface gigabitethernet 0/0[Router]ip address 192.168.1.1 24[Router]quit[Router]save```2. 路由协议配置（1）静态路由配置```[Router]ip route-static 192.168.2.0 24 192.168.1.2 ```（2）动态路由配置（OSPF）```[Router]ospf 1[Router-ospf-1]router-id 192.168.1.1[Router-ospf-1]network 192.168.1.0 0.0.0.255 area 0 [Router-ospf-1]network 192.168.2.0 0.0.0.255 area 0 ```3. NAT配置（1）NAT基本配置```[Router]nat public 192.168.2.0 255.255.255.0[Router]nat inside 192.168.1.0 255.255.255.0[Router]nat address-group 1 192.168.2.0 255.255.255.0[Router]nat address-group 2 192.168.1.0 255.255.255.0[Router]ip nat inside source static 192.168.1.1 192.168.2.1```（2）NAT转换规则配置```[Router]ip nat rule 1 192.168.1.0 255.255.255.0 192.168.2.0255.255.255.0```4. 防火墙配置（1）防火墙基本配置```[Router]firewall enable[Router]firewall filter```（2）防火墙规则配置```[Router-firewall]rule permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255[Router-firewall]rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255```五、实训结果通过本次实训，成功配置了路由器的基本参数、路由协议、NAT和防火墙。

上机报告姓名学号专业班级计科普1002课程名称网络系统集成指导教师机房名称（I520）上机日期2012 年10 月26 日上机项目名称实验三：路由器基本配置上机步骤及内容：实验目的1．使用路由器配置静态路由、RIP协议、OSPF协议。

掌握使用相应协议实现路由选择的方法。

2．通过在路由器上使用相关的检查和排错命令学习如何维护和分析RIP协议、OSPF 协议。

3．通过RIPv1和RIPv2配置过程的不同体会两者在实际使用上的差别。

实验要求1．在路由器上配置静态路由、缺省路由；2．配置RIP协议；配置OSPF协议；3．掌握路由器接口配置，测试网络连通性；4．理解每一步实验的作用，把实验的每一步所完成的任务详细地叙述清楚，并记录在实验报告上；5．实验结束后上缴实验报告实验仪器设备和材料清单1．具备两个以太网端口的路由器三台，交换机两台；2．两台具备以太网接口的PC机，分别连接路由器的内外网口，路由器端口、PC的IP地址可自己分配和设置3．路由器拓扑结构成环状或线性连接；4. 实验组网图。

图 1.1 实验组网图实验内容1．完成路由器的基本端口配置，静态路由，缺省路由配置；2．RIPv2协议配置；3. OSPF协议配置；4．通过在路由器上使用相关的检查和排错命令学习如何维护和分析RIP协议、OSPF 协议。

实验步骤1．作路由器的端口IP地址配置，代码如下：路由器r1[H3C]sysname r1[r1]int e0/1[r1-Ethernet0/1]ip add 192.168.11.1 24[r1-Ethernet0/1]%Oct 28 16:55:42:805 2012 r1 IFNET/4/UPDOWN:Line protocol on the interface Ethernet0/1 is UP[r1-Ethernet0/1]int e0/0[r1-Ethernet0/0]ip add 192.168.22.1 24路由器r2[H3C]sysname r2[r2]int e0/1[r2-Ethernet0/1]ip add 192.168.22.2 24[r2-Ethernet0/1]%Oct 28 16:40:33:465 2012 r2 IFNET/4/UPDOWN: Line protocol on the interface Ethernet0/1 is UP [r2-Ethernet0/1]int e0/0[r2-Ethernet0/0]ip add 192.168.33.1 24路由器r3[H3C]sysname r2[r3]int e0/1[r2-Ethernet0/1]ip add 192.168.33.2 24[r3-Ethernet0/1]%Oct 28 16:40:33:465 2012 r3 IFNET/4/UPDOWN: Line protocol on the interface Ethernet0/1 is UP [r3-Ethernet0/1]int e0/0[r3-Ethernet0/0]ip add 192.168.44.1 242．配置静态路由路由器r1[r1]ip route-static 192.168.33.0 24 192.168.22.2[r1]ip route-static 192.168.44.0 24 192.168.22.2路由器r2[r2]ip route-static 192.168.44.0 24 192.168.33.2[r2]ip route-static 192.168.11.0 24 192.168.22.1路由器r3[r3]ip route-static 192.168.22.0 24 192.168.33.1[r3]ip route-static 192.168.11.0 24 192.168.33.1 3．配置默认路由路由器r1[r1]ip route-static 0.0.0.0 24 192.168.22.2路由器r2[r1]ip route-static 0.0.0.0 24 192.168.33.2路由器r3[r1]ip route-static 0.0.0.0 24 192.168.33.14．RIPv2协议配置路由器r1[r1]rip[r1-rip-1]network 192.168.11.0[r1-rip-1]network 192.168.22.0[r1-rip-1]version 2路由器r2[r1]rip[r1-rip-1]network 192.168.33.0[r1-rip-1]network 192.168.22.0[r1-rip-1]version 2路由器r3[r1]rip[r1-rip-1]network 192.168.44.0[r1-rip-1]network 192.168.33.0[r1-rip-1]version 25．OSPF协议配置路由器r1[r1]inter[r1]interface loop[r1]interface LoopBack 0[r1-LoopBack0]ip add 1.1.1.1 24Info: Only 32-bit masks are supported on Loopback interfaces. The mask has been converted to 32-bit.[r1-LoopBack0]ip add 1.1.1.1 255.255.255.255[r1-LoopBack0]quit[r1]rou[r1]router id 1.1.1.1[r1]ospf 1[r1-ospf-1]area 0[r1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0[r1-ospf-1-area-0.0.0.0]network 192.168.11.0 0.0.0.255[r1-ospf-1-area-0.0.0.0]network 192.168.22.0 0.0.0.255路由器r2[r2]int[r2]interface loop[r2]interface LoopBack 0[r2-LoopBack0]ip add 2.2.2.2 255.255.255.255[r2-LoopBack0]quit[r2]rou[r2]router id 2.2.2.2[r2]ospf 100[r2-ospf-100]area 0[r2-ospf-100-area-0.0.0.0]network 2.2.2.2 0.0.0.0[r2-ospf-100-area-0.0.0.0]network 192.168.22.0 0.0.0.255[r2-ospf-100-area-0.0.0.0]quit[r2-ospf-100]area 192.168.10.1[r2-ospf-100-area-192.168.10.1]net[r2-ospf-100-area-192.168.10.1]network 192.168.33.0 0.0.0.255路由器r3[r3]int[r3]interface loop[r3]interface LoopBack 0[r3-LoopBack0]ip add 3.3.3.3 255.255.255.255[r3-LoopBack0]quit[r3]ospf 1[r3-ospf-1]area 192.168.10.1[r3-ospf-1-area-192.168.10.1]network 3.3.3.3 0.0.0.0[r3-ospf-1-area-192.168.10.1]network 192.168.44.0 0.0.0.255[r3-ospf-1-area-192.168.10.1]network 192.168.33.0 0.0.0.2556．验证配置当配置了rip协议之后，是可以让路由器之间相互ping通，然后路由器之间是可以相互学习到的。

实验三 路由器的基本配置一、实验目的1.掌握路由器命令行各种操作模式的区别，以及模式之间的切换。

2.学会查看路由器系统和配置信息，掌握路由器的工作状态。

二、实验设备R1762路由器两台，PC 机一台，直连线一条，V.35线缆一条。

三、技术原理路由器是一种连接多个网络或网段的网络设备，它能将不同网络或网段之间的数据信息进行“翻译”，以使它们能够相互理解对方的数据，从而构成一个更大的网络。

路由器有以下四种命令行操作模式：1．用户模式，提示符为Red-Giant >，这是进入路由器后得到的第一个模式，该模式下可以简单查看路由器的软硬件版本信息，并进行简单的测试。

用户模式下输入enable 即可进入下面的特权模式。

2．特权模式，提示符为Red-Giant #，这是由用户模式进入的下一个模式，该模式下可以对路由器的配置文件进行管理和查看。

特权模式下输入configure terminal 即可进入下面的全局配置模式。

3．全局配置模式，提示符为Red-Giant (config)#，属于特权模式的下一级模式，该模式下可以配置路由器的全局性参数（如主机名、登陆信息等）。

全局模式下输入类似interface fastethernet 1/0即可进入下面的端口模式。

4．端口模式，提示符为Red-Giant (config-if)#，属于全局模式的下一级模式，该模式下可以对路由器的端口进行参数配置。

可以通过exit 命令退回到当前模式的上一级操作模式，通过end 命令从特权模式以下级别直接返回到特权模式。

锐捷路由器Fastethernet 接口默认情况下是10M/100M 自适应端口，双工模式也为自适应，并且在默认情况下路由器物理端口处于关闭状态。

路由器提供广域网接口（serial 高速同步串口），使用V .35线缆连接广域网接口链路。

在广域网连接时一端为DCE （数据通信设备），一端为DTE （数据终端设备）。
