直线运动轴承外形尺寸

直线轴承规格尺寸型号什么是直线轴承直线轴承是一种范围广泛应用于机械领域的关键零件，主要用于支撑和引导运动部件。

它能够承受来自不同方向的力和扭矩，使运动更加平稳，并降低摩擦和能量损耗。

直线轴承通过直线滑动或滚动方式提供支撑，主要分为滑动轴承和滚动轴承两种。

其中，滚动轴承通常使用滚动元件（如滚珠或滚子）来减小摩擦，而滑动轴承则通过一个润滑剂膜来实现，使得摩擦力较小。

直线轴承的规格尺寸直线轴承的规格尺寸是指直线轴承的相干尺寸以及规格参数。

不同的机械设备和应用场景对直线轴承的要求不同，因此存在着多种不同的直线轴承规格尺寸型号。

直线轴承的尺寸参数直线轴承的尺寸参数包括直径、长度、承受负荷、速度限制等。

这些参数对于选择合适的直线轴承非常重要，因为不同的参数对应着不同的使用环境和工况要求。

直线轴承的型号命名规则直线轴承的型号命名通常包括品牌、尺寸和结构等信息。

各个品牌对于型号命名的规则可能有所不同，但一般都会遵循一定的规范，以便用户能够更容易地理解和选择合适的直线轴承。

直线轴承的选型原则选择合适的直线轴承是确保机械设备高效运行的关键。

在选型过程中，需要考虑以下几个原则：轴承负荷能力直线轴承的负荷能力是指它能够承受的最大载荷。

根据实际工作负荷，选择具有足够承载能力的直线轴承非常重要，以保证运动的稳定性和安全性。

工作速度限制直线轴承的工作速度限制是指轴承在一定负荷下的最高转速。

如果工作速度超过轴承的限制，会导致轴承温升过高、损坏或失效等问题。

因此，在选型时需要注意工作速度是否在规定范围内。

承载刚度承载刚度是指直线轴承在承受载荷时的刚度。

直线轴承的承载刚度越高，代表它在工作中变形越小，能够提供更好的支撑和导向效果。

使用环境要求直线轴承的使用环境对于选型也有影响，例如温度、湿度和腐蚀等因素需要考虑。

在恶劣环境中，需要选择具有防护措施或耐腐蚀性能的直线轴承。

直线轴承的应用领域直线轴承广泛应用于众多机械设备和工业领域，包括但不限于以下几个方面：数控机床直线导轨和直线滚动组件作为数控机床的核心部分，承载着高速、高精度的运动，直线轴承在其中起到至关重要的作用。

scs滚珠直线轴承尺寸参数摘要：1.SCS滚珠直线轴承简介2.尺寸参数概述3.外径对轴承性能的影响4.内径对轴承性能的影响5.宽度对轴承性能的影响6.高度对轴承性能的影响7.选择合适的尺寸参数正文：SCS滚珠直线轴承是一种常见的机械部件，主要用于承受轴向和径向载荷。

它的尺寸参数包括外径、内径、宽度和高度，这些参数将直接影响轴承的承载能力、运动精度和使用寿命。

1.SCS滚珠直线轴承简介SCS滚珠直线轴承主要由外圈、内圈、滚珠和保持架组成。

外圈和内圈分别安装在轴和轴承座上，滚珠在保持架的引导下沿轴承内圈滚动，从而承受和传递轴向和径向载荷。

2.尺寸参数概述SCS滚珠直线轴承的尺寸参数包括外径、内径、宽度和高度。

这些参数将直接影响轴承的承载能力、运动精度和使用寿命。

选择合适的尺寸参数，对于保证轴承性能至关重要。

3.外径对轴承性能的影响外径是轴承的一个重要尺寸参数，它直接影响到轴承的承载能力。

一般来说，外径越大，轴承的承载能力越强。

但是，外径的增大也会使轴承的摩擦力增大，导致运动阻力增加，影响轴承的运动精度。

4.内径对轴承性能的影响内径是轴承的另一个重要尺寸参数，它影响到轴承的径向承载能力。

内径越小，轴承的径向承载能力越强。

同时，内径的减小还能降低轴承的摩擦力，提高运动精度。

5.宽度对轴承性能的影响宽度是轴承的一个辅助尺寸参数，主要影响到轴承的稳定性。

宽度越大，轴承的稳定性越好，但同时也会增加轴承的摩擦力，影响运动精度。

6.高度对轴承性能的影响高度是轴承的另一个辅助尺寸参数，主要影响到轴承的承载能力和稳定性。

高度的增大可以提高轴承的承载能力，但过高的轴承可能会导致轴向运动的困难。

7.选择合适的尺寸参数在选择SCS滚珠直线轴承时，需要根据实际应用需求，综合考虑外径、内径、宽度和高度等尺寸参数。

国家标准公告2013年第19号——关于批准发布《滚动轴承深沟球轴承外形尺寸》等43项国家标准的公告
文章属性
•【制定机关】国家质量监督检验检疫总局(已撤销),国家标准化管理委员会•【公布日期】2013.09.18
•【文号】国家标准公告2013年第19号
•【施行日期】2014.01.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准化
正文
国家标准公告
（2013年第19号）
关于批准发布《滚动轴承深沟球轴承外形尺寸》等43项国家标准的公告
国家质量监督检验检疫总局、国家标准化管理委员会批准《滚动轴承深沟球轴承外形尺寸》等43项国家标准，现予以公布（见附件）。

国家质检总局
国家标准委。

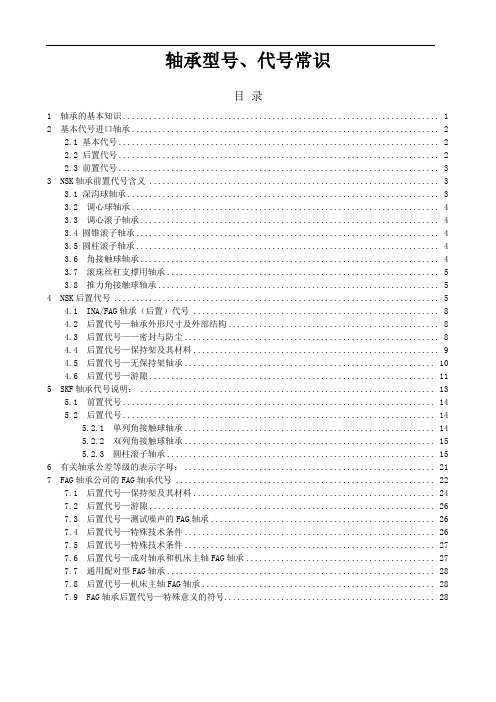

轴承型号、代号常识目录1 轴承的基本知识 (1)2 基本代号进口轴承 (2)2.1 基本代号 (2)2.2 后置代号 (2)2.3 前置代号 (3)3 NSK轴承前置代号含义 (3)3.1 深沟球轴承 (3)3.2 调心球轴承 (4)3.3 调心滚子轴承 (4)3.4 圆锥滚子轴承 (4)3.5 圆柱滚子轴承 (4)3.6 角接触球轴承 (4)3.7 滚珠丝杠支撑用轴承 (5)3.8 推力角接触球轴承 (5)4 NSK后置代号 (5)4.1 INA/FAG轴承（后置）代号 (8)4.2 后置代号—轴承外形尺寸及外部结构 (8)4.3 后置代号——密封与防尘 (8)4.4 后置代号—保持架及其材料 (9)4.5 后置代号—无保持架轴承 (10)4.6 后置代号—游隙 (11)5 SKF轴承代号说明： (13)5.1 前置代号 (14)5.2 后置代号 (14)5.2.1 单列角接触球轴承 (14)5.2.2 双列角接触球轴承 (15)5.2.3 圆柱滚子轴承 (15)6 有关轴承公差等级的表示字母： (21)7 FAG轴承公司的FAG轴承代号 (22)7.1 后置代号—保持架及其材料 (24)7.2 后置代号—游隙 (26)7.3 后置代号—测试噪声的FAG轴承 (26)7.4 后置代号—特殊技术条件 (26)7.5 后置代号—特殊技术条件 (27)7.6 后置代号—成对轴承和机床主轴FAG轴承 (27)7.7 通用配对型FAG轴承 (28)7.8 后置代号—机床主轴FAG轴承 (28)7.9 FAG轴承后置代号—特殊意义的符号 (28)1 轴承的基本知识1.1滚动轴承：在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。

可用于承受径向、轴向或径向与轴向的联合负荷。

1.2角接触轴承：球与套圈公称接触角大于0°，而小于90°的滚动轴承。

带法兰直线轴承（LMF..LMK..LMH..LME..LMB..系列)带法兰直线轴承性能、用途、规格型号带法兰直线轴承性能：直线轴承是一种以低成本生产的直线运动系统，用于无限行程与圆柱轴配合使用。

由于承载球与轴呈点接触，故使用载荷小。

钢球以极小的磨擦阻力旋转，从而能获得高精度的平稳运动。

带法兰直线轴承用途：直线轴承广泛用于电子设备，拉力试验机及数字化三维坐标测量设备等精密设备，以及多轴机床、冲床、工具磨床、自动气割机、打印机、卡片分选机、食品包装机等工业机械的滑动部件。

带法兰直线轴承系列规格分类：LMF、LMK 系列 LMH 系列 LMFP、LMKP系列带法兰直线轴承 LMHP 系列带法兰直线轴承 LMF...L LMK...L 系列 LMH...L 系列 LMFP...l、LMKP...L 系列 LMHP...L 系列 LMFM...L、LMKM...L 系列 LMHM...L 系列带法兰直线轴承 LMEF、LMEK 系列 LMEF...L、LMEK...L 系列 LMEFM...L、LMEKM...L 系列带法兰直线轴承 LMBF、LMBK 系列 LMBF...L、LMBK...L 系列 LMBFM...L、LMBKM...L 系列带法兰直线轴承型号内径内径公差外径外径公差长度法兰尺寸安装孔静载荷动载荷标准型dr D L D1H PCD d1×d2×h C (N)C0 (N)LMF66-0.00912-0.0111928520 3.4×6.5×3.1206265LMF8S8151732524 3.4×6.5×3.1176225 LMF88152432524 3.4×6.5×3.1265402LMF101019-0.0132940629 4.5×8×4.1373549LMF1212213042632 4.5×8×4.1412598 LM1313233243633 4.5×8×4.1510775 LMF1616283748638 4.5×8×4.17751180LMF2020-0.01032-0.0164254843 5.5×9.5×5.18631370LMF2525405962851 5.5×9.5×5.19801570 LMF30304564741060 6.6×11×6.115702750LMF3535-0.01252-0.01970821067 6.6×11×6.116703140LMF404060809613789×14×8.121604020 LMF50508010011613989×14×8.138207940LMF6060-0.01590-0.0221101341811211×17.5×10.847101000型号内径内径公差外径外径公差长度法兰尺寸安装孔静载荷动载荷标准型dr D L D1H PCD d1×d2×h C (N)C0 (N)LMK 660.00912-0.0111928520 3.4×6.5×3.1206265LMK 8S8151732524 3.4×6.5×3.1176225 LMK 88152432524 3.4×6.5×3.1265402 LMK 1010192940629 4.5×8×4.1373549 LMK 1212213042632 4.5×8×4.1412598LMK 1313233243633 4.5×8×4.1510775 LMK 1616283748638 4.5×8×4.17751180LMK 2020-0.01032-0.0134254843 5.5×9.5×5.18631370LMK 2525405962851 5.5×9.5×5.19801570 LMK 30304564741060 6.6×11×6.115702750LMK 3535-0.01252-0.01270821067 6.6×11×6.116703140LMK 404060809613789×14×8.121604020 LMK 50508010011613989×14×8.138207940LMK 6060-0.01590-0.0221101341811211×17.5×10.8471010000 LMF、LMK 系列带法兰直线轴承规格型号尺寸表LMH 系列带法兰直线轴承规格型号尺寸表LMFP、LMKP 系列带法兰直线轴承规格型号尺寸表LMHP 系列带法兰直线轴承规格型号尺寸表LMF...L LMK...L 系列带法兰直线轴承规格型号尺寸表LMH...L 系列带法兰直线轴承规格型号尺寸表LMFP...l、LMKP...L 系列带法兰直线轴承规格型号尺寸表LMHP...L 系列带法兰直线轴承规格型号尺寸表LMFM...L、LMKM...L 系列带法兰直线轴承规格型号尺寸表LMHM...L 系列带法兰直线轴承规格型号尺寸表LMEF、LMEK 系列带法兰直线轴承规格型号尺寸表LMEF...L、LMEK...L 系列带法兰直线轴承规格型号尺寸表LMEFM...L、LMEKM...L 系列带法兰直线轴承规格型号尺寸表LMBF、LMBK 系列LMBF...L、LMBK...L 系列带法兰直线轴承规格型号尺寸表LMBFM...L、LMBKM...L 系列带法兰直线轴承规格型号尺寸表. .。

直线轴承：五步学会选择直线轴承的尺寸直线轴承是一种广泛应用于各种机械设备中的轴承类型，它通过支持和限制相对运动来达到减少摩擦、消除振动、降低噪声等作用。

直线轴承的性能很大程度上取决于其尺寸的选择，本文将介绍五步帮助你选择直线轴承的尺寸。

第一步：了解直线轴承的类型直线轴承主要有滑动直线轴承、滚动直线轴承和磨擦直线轴承三种类型。

前两者使用滑动、滚动或滑滚混合的原理来支撑和运动轴承座；后者则是通过使用摩擦力来实现工作。

在选择尺寸时，应该考虑轴承的类型和所在的环境，以确定最有效的尺寸选择。

第二步：了解直线轴承的负载能力每个直线轴承都有其负荷容量限制，即最大功率或负荷水平，以确保其在使用时不会受到太大的压力或损坏。

轴承的负载能力可以通过其内部设计和材料选择来优化，因此在选择尺寸时需要尽可能了解其负载能力。

第三步：测量轴承座的比较尺寸选择直线轴承尺寸的过程中，必须先测量两个或更多轴承座的细节和比较尺寸。

直线轴承应该与轴承座和滑动表面的直线匹配度达到合适的水平，这意味着它们应该能够呈现完美的几何形状，以便实现紧密组合。

应该使用准确的测量仪器，并进行多次测量以确保其准确性。

第四步：评估工作环境和条件选择直线轴承尺寸的过程中，还需要考虑到工作条件。

例如，所需的轴承尺寸通常会因应用条件、应力和环境变化而变化。

因此，应考虑工作环境，包括温度、湿度、化学品、抗腐蚀性等因素，以便选择满足要求的轴承尺寸。

第五步：选择与应用相匹配的轴承尺寸经过前面几个步骤之后，就可以得出可以选择的合适直线轴承的尺寸范围。

在继续选择的过程中，还要考虑到轴承的价格和供货情况，以确保最终选择是实用而且可被实现的。

综上所述，选择合适的直线轴承尺寸的过程需要一定的经验和技能，可以依靠供应商或专业的工程师提供帮助。

结论选择直线轴承尺寸的过程与一些关键的知识和技能有关，包括轴承负载容量、工作环境和应用条件等。

通过按照这五个步骤来选择直线轴承尺寸，您可以在合理的时间范围内选择到最适合您应用的尺寸，以提高机器和设备的效率和可靠性。

直线轴承lm30uu标准直线轴承LM30UU标准。

直线轴承LM30UU是一种常见的直线运动轴承，广泛应用于数控机床、机器人、精密测量设备、自动化设备等领域。

它具有结构简单、安装方便、运行可靠等特点，因此备受市场青睐。

本文将对直线轴承LM30UU的标准进行介绍，以便更好地了解和应用该产品。

LM30UU直线轴承的标准主要包括外形尺寸、承载能力、精度等方面。

首先，外形尺寸是直线轴承的重要标准之一，它直接影响着轴承的安装和使用。

LM30UU 轴承的外形尺寸符合国际标准，具有统一的尺寸，可与其他同类产品通用。

其次，承载能力是衡量轴承质量的重要指标之一，LM30UU轴承在承载能力方面表现出色，能够满足各种复杂工况下的使用要求。

此外，精度是直线轴承的核心竞争力之一，LM30UU轴承具有高精度、高稳定性的特点，能够保证设备运行的稳定性和精度。

除了以上主要标准外，LM30UU直线轴承还具有一些附加的特殊标准，如密封性能、润滑要求、噪音水平等。

密封性能是直线轴承保护自身免受外界污染和润滑油流失的重要保障，LM30UU轴承采用优质密封件，具有良好的密封性能。

润滑要求是直线轴承正常运行的关键因素之一，LM30UU轴承在设计上考虑了润滑油脂的供给和分布，能够保证长时间稳定运行。

噪音水平是直线轴承使用过程中的一个重要指标，LM30UU轴承采用了先进的减摩技术，具有低噪音、低振动的特点。

总的来说，LM30UU直线轴承的标准全面、严格，能够满足各类机械设备对于直线运动的需求。

在实际应用中，用户应严格按照产品标准进行选择和使用，以确保设备的安全、稳定运行。

希望本文对LM30UU直线轴承的标准有所帮助，谢谢阅读！。

直线轴承规格表直线轴承是一种广泛应用于机械装置中的传动元件，能够支持和导向滑动或滚动运动。

规格表是对直线轴承进行详细描述的文件，包含了各种规格参数和性能指标。

本文将为您介绍直线轴承规格表的编写要点和常见的规格参数。

编写要点编写直线轴承规格表需要注意以下要点：1.明确产品名称和型号：在规格表的开头明确标注直线轴承的产品名称和型号，以便用户准确识别。

2.列出规格参数：列出直线轴承的各项规格参数，包括外径、内径、长度、负载能力、额定速度等。

每一项规格参数都应有详细的数值描述，以便用户选择合适的轴承。

3.给出性能指标：对于直线轴承的性能指标，如摩擦系数、刚度系数、振动水平等，应给出相应的数值或范围，以便用户评估轴承的性能。

4.提供安装和维护信息：在规格表中加入安装和维护相关的信息，如安装方式、润滑要求、寿命等，以便用户正确使用和维护轴承。

5.附上示意图：为了让用户更好地理解直线轴承的结构和尺寸，可以在规格表中附上直线轴承的示意图，标注各个关键部位的尺寸。

直线轴承规格表示例下面是一个直线轴承规格表的示例，用于说明规格表的具体格式和内容：产品名称直线轴承产品型号ABXYZ-12345外径50mm内径30mm长度100mm负载能力500N额定速度1000mm/s 摩擦系数0.01刚度系数5000N/mm 振动水平≤0.01mm 安装方式嵌入式润滑要求气润滑使用寿命5000小时安装示意图轴承示意图结论直线轴承规格表为用户提供了轴承的详细规格参数和性能指标，帮助用户选择合适的直线轴承。

编写规格表时应注意明确产品名称和型号、列出规格参数和性能指标、提供安装和维护信息，并附上示意图以便更好地理解轴承的结构和尺寸。

使用Markdown文本格式撰写规格表可以方便编辑和分享，同时展示美观的文档效果。
