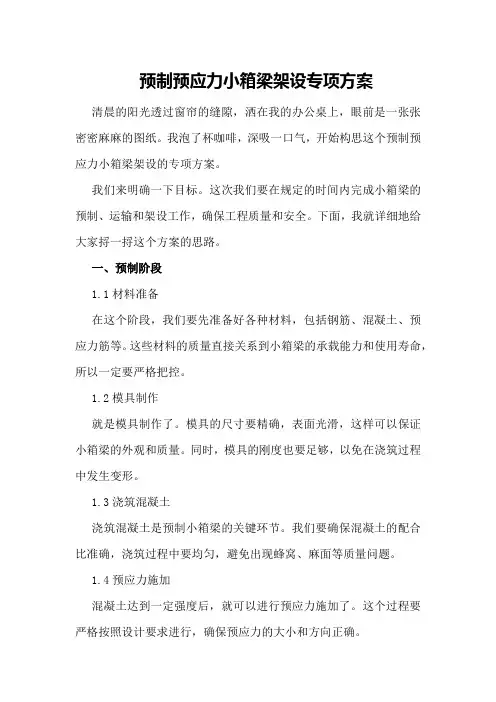

预制预应力小箱梁架设专项方案

预制预应力小箱梁架设专项方案清晨的阳光透过窗帘的缝隙，洒在我的办公桌上，眼前是一张张密密麻麻的图纸。

我泡了杯咖啡，深吸一口气，开始构思这个预制预应力小箱梁架设的专项方案。

我们来明确一下目标。

这次我们要在规定的时间内完成小箱梁的预制、运输和架设工作，确保工程质量和安全。

下面，我就详细地给大家捋一捋这个方案的思路。

一、预制阶段1.1材料准备在这个阶段，我们要先准备好各种材料，包括钢筋、混凝土、预应力筋等。

这些材料的质量直接关系到小箱梁的承载能力和使用寿命，所以一定要严格把控。

1.2模具制作就是模具制作了。

模具的尺寸要精确，表面光滑，这样可以保证小箱梁的外观和质量。

同时，模具的刚度也要足够，以免在浇筑过程中发生变形。

1.3浇筑混凝土浇筑混凝土是预制小箱梁的关键环节。

我们要确保混凝土的配合比准确，浇筑过程中要均匀，避免出现蜂窝、麻面等质量问题。

1.4预应力施加混凝土达到一定强度后，就可以进行预应力施加了。

这个过程要严格按照设计要求进行，确保预应力的大小和方向正确。

二、运输阶段2.1运输准备在运输前，我们要对预制小箱梁进行检查，确保没有质量问题。

同时，还要对运输车辆进行检查，确保其安全性和稳定性。

2.2运输过程运输过程中，我们要采取措施防止小箱梁受到损伤。

比如，可以在车上垫上一层柔软的物品，避免直接接触。

还要注意天气变化，避免在雨天运输。

2.3运输到达到达施工现场后，我们要对预制小箱梁进行检查，确保没有损伤。

然后，就可以开始架设工作了。

三、架设阶段3.1架设准备在架设前，我们要对施工现场进行清理，确保场地平整、坚实。

同时，还要对架设设备进行检查，确保其正常运行。

3.2架设过程架设过程中，我们要严格按照设计要求进行。

将小箱梁放置在预定位置，然后进行焊接或者螺栓连接。

在这个过程中，要注意调整小箱梁的位置，确保其与相邻的梁体平行。

3.3架设验收架设完成后，我们要对整个工程进行验收。

主要包括检查小箱梁的安装质量、焊接质量等。

预制箱梁施工方案第一篇：预制箱梁施工方案预制箱梁施工方案202*-07-05 10:38第一章工程概况我标段承建的魁元屯互通a匝道1#桥全长106.08m（双幅），中心桩号为：ak0+881.46，位于r=850m的左偏圆曲线上。

上部结构为一联5×20m预应力砼小箱梁，先简支后连续。

每跨横桥面由8片预制安装小箱梁构成。

单幅桥梁由2片中梁和2片边梁组成,梁中心横向间距为3.15，3.1，3.15米,箱梁高度为120厘米, 跨中断面腹板、底板厚度为18厘米,支点断面腹板、底板厚度为25厘米,顶板一般厚度为18厘米,箱梁底宽为100厘米,中梁翼缘顶宽为240厘米,边梁翼缘顶宽为285厘米。

本桥上跨长吉高速，交叉桩号为ak0+871.46，交角100.3°。

本桥在0#、5#台设置d80型伸缩缝。

伸缩缝处设置gyzf4 225×58ｍｍ四氟板支座，联中设gyz325×55板式橡胶支座。

本分项开工工程为c50预应力混凝土箱梁预制、安装，数量40片，合计混凝土 935.4立方米。

第二章施工准备本桥预制场设在ak0＋250～700段主线路基上,设置箱梁制梁台座16个,龙门吊机2台,配置箱梁侧模3套,内芯模2套,预制工期按60天控制。

1、台座：桩号ak0＋250～650为台座建设区域和存梁区域，共设箱梁制梁台座16个，存梁台座32个。

制梁底座结构：下部为混凝土及顶面采用角铁及6mm钢板焊接而成。

存梁台座结构： c30号混凝土浇筑而成砼台（砼尺寸为1.0×1.0×0.3m）。

根据模板结构的结构特点，制梁底座采用宽度拟为92.8cm，每个底座长度为20m，并在设计吊装位置，预留捆绑吊装孔。

底座内部横向设有预埋pvc管孔洞作为横穿拉杆通道，用于模板侧模下端的定位和加固。

为控制桥面混凝土厚度，依据20m箱梁结构和预应力配筋特点，每个底座顶部均设置最大值为1cm反拱度，并按照二次抛物线布置。

30米预制箱梁预应力施工方案预制箱梁是一种在制作工厂中预先制作好的梁体，然后运输到工地上进行安装的工艺。

预制箱梁在道路、桥梁等建筑工程中具有广泛的应用，其预应力施工方案的设计和施工工艺对于保证梁体的质量和使用寿命非常重要。

下面将介绍一个30米预制箱梁的预应力施工方案。

1.设计方案根据工程要求和设计要求，确定预制箱梁的型号、尺寸和预应力布置。

对于30米长的预制箱梁，一般采用T型或箱型断面，横断面为预应力钢筋和混凝土构成的结构。

2.材料准备根据设计要求，选用符合标准的预应力钢筋和混凝土材料。

预应力钢筋应具有良好的强度和韧性，同时符合预应力施工的要求。

混凝土应选择抗压强度和耐久性好的材料。

3.预应力布置根据设计要求，在预制箱梁的底板和侧墙上布置好预应力钢筋。

通常采用拉筋的方式，将预应力钢筋固定在梁体中，形成一定的预应力。

预应力布置的设计要满足梁体在使用过程中的强度和刚度要求。

4.预制梁体制作在预制厂中制作好预制箱梁的底板和侧墙。

底板和侧墙可以采用先浇筑再浇筑的方式，也可以采用整体浇筑的方式。

制作时需注意保证混凝土浇筑的质量和均匀性。

5.浇筑混凝土在预制箱梁的厂场上，根据预应力钢筋的位置和布置，进行混凝土的浇筑。

浇筑时要保证混凝土的振实性和均匀性，避免出现空洞和缺陷。

6.预应力张拉在混凝土硬化后，进行预应力钢筋的张拉。

根据设计要求，采用液压张拉机进行预应力钢筋的张拉。

张拉的过程中需要控制拉力和变形，确保梁体的预应力达到设计要求。

7.后张拉与锚固完成预应力钢筋的初张拉后，进行后张拉和锚固。

后张拉一般采用分段张拉的方式，根据需要确定张拉的次数和张拉力。

锚固是将张拉钢筋锚固在混凝土中的过程，需要保证锚固的可靠性和稳定性。

8.后期处理完成预应力施工后，对梁体进行一些后期处理，包括拆除模板、修整表面和进行防腐处理等。

这些操作可以确保梁体的平整度和耐久性。

以上是一个30米预制箱梁预应力施工方案的简要介绍。

在实际施工中，还需要根据具体工程情况进行详细设计和施工计划，确保梁体的质量和安全性。

箱梁预应力工程专项施工方案-定稿一、前言箱梁预应力工程是桥梁建设中重要的一部分，其施工方案设计直接影响着工程的质量和进度。

本文旨在就箱梁预应力工程的专项施工方案进行详细介绍，包括施工准备、施工工艺、质量控制等内容，以确保工程顺利进行。

二、施工准备1. 人员配备施工前需组织一个专业的团队，包括项目经理、工程师、技术员等，确保施工人员熟悉预应力施工的特点和要求。

### 2. 设备准备准备好各种施工设备，如压浆泵、张拉机、锚具等，确保施工设备的完好性。

### 3. 材料准备采购优质的预应力钢束、预应力筋等材料，保证施工质量。

三、施工工艺1. 钢束预应力按照设计要求，先对钢束进行张拉，使其产生预应力，在预应力完成后进行锚固。

### 2. 箱梁浇筑在钢束张拉和锚固后，进行箱梁的混凝土浇筑，确保浇筑质量和工艺要求。

### 3. 后张拉箱梁浇筑完成后，进行箱梁的后张拉，使其达到设计要求的预应力状态。

四、质量控制1. 施工过程记录及时记录施工过程中的关键参数和数据，如张拉力、位移等，便于随时查阅和调整。

### 2. 施工验收对施工过程进行全程跟踪和检查，确保施工质量符合设计要求，及时进行调整和改进。

### 3. 收尾工作施工完成后，进行箱梁的收尾工作，如清理现场、整理资料等，确保项目的完美交付。

五、总结箱梁预应力工程是一项复杂而重要的工程，需要严格遵守设计要求，精心施工。

本文详细介绍了箱梁预应力工程的专项施工方案，包括施工准备、施工工艺、质量控制等内容，希望能对相关从业人员提供参考，确保工程质量和进度的顺利进行。

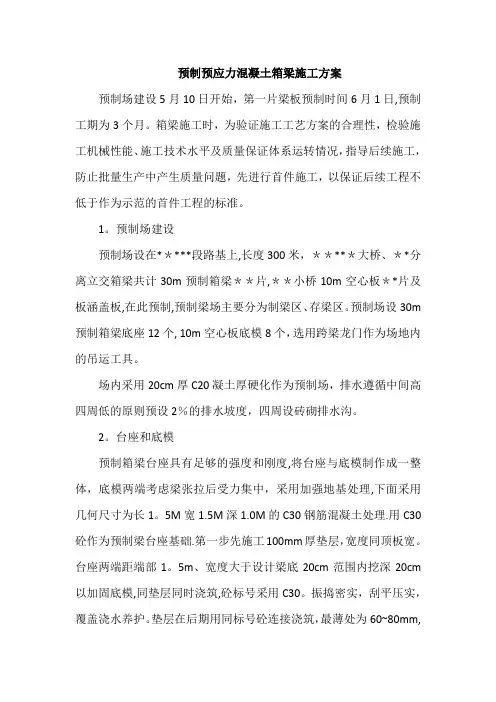

预制预应力混凝土箱梁施工方案预制场建设5月10日开始，第一片梁板预制时间6月1日,预制工期为3个月。

箱梁施工时，为验证施工工艺方案的合理性，检验施工机械性能、施工技术水平及质量保证体系运转情况，指导后续施工，防止批量生产中产生质量问题，先进行首件施工，以保证后续工程不低于作为示范的首件工程的标准。

1。

预制场建设预制场设在*＊***段路基上,长度300米，＊＊**＊大桥、＊*分离立交箱梁共计30m预制箱梁＊＊片,＊＊小桥10m空心板＊*片及板涵盖板,在此预制,预制梁场主要分为制梁区、存梁区。

预制场设30m 预制箱梁底座12个, 10m空心板底模8个，选用跨梁龙门作为场地内的吊运工具。

场内采用20cm厚C20凝土厚硬化作为预制场，排水遵循中间高四周低的原则预设2％的排水坡度，四周设砖砌排水沟。

2。

台座和底模预制箱梁台座具有足够的强度和刚度,将台座与底模制作成一整体，底模两端考虑梁张拉后受力集中，采用加强地基处理,下面采用几何尺寸为长1。

5M宽1.5M深1.0M的C30钢筋混凝土处理.用C30砼作为预制梁台座基础.第一步先施工100mm厚垫层，宽度同顶板宽。

台座两端距端部1。

5m、宽度大于设计梁底20cm范围内挖深20cm 以加固底模,同垫层同时浇筑,砼标号采用C30。

振捣密实，刮平压实，覆盖浇水养护。

垫层在后期用同标号砼连接浇筑，最薄处为60~80mm,以利排水。

第二步施工砼底模（底模厚300mm）。

底模预留孔采用硬质PVC 管，间距1.5m，孔直径为Φ40，孔中心距砼顶面距离与梁外模下底对拉螺栓位置对应。

底模采用钢模支设,钢模上钻孔留出PVC管中心位置。

底模模板宽度为设计梁底宽减5mm，接缝严密,上下用钢筋卡子固定、木方斜撑支设牢固。

浇筑C30砼,振捣密实,刮平压实。

砼顶面按设计要求由跨中向下起抛物线形反拱。

砼顶面沿长向两面预埋63×100×6mm铁件，间距为0。

4m，铁件顶面与砼表面平齐。

预应力箱梁施工方案doc.完整版预应力箱梁施工方案一：项目概述本项目为预应力箱梁施工方案，旨在详细说明预应力箱梁的施工流程、工艺要求、安全措施等内容，确保施工过程顺利进行。

二：施工准备1. 设计准备1.1 根据设计图纸，确认梁的尺寸、几何形状、预应力钢筋的布置等要求。

1.2 确定预应力箱梁的施工孔洞等待施工所需的设备和工具。

2. 材料准备2.1 检查施工所需的原材料，包括钢筋、混凝土、预应力钢束等，确保其质量符合要求。

2.2 准备模板和模板支撑系统，确保其稳固可靠。

三：施工流程1. 预应力钢束的张拉1.1 确认预应力孔位置和数量。

1.2 进行预应力钢束的固定和张拉，根据设计要求进行力度控制。

1.3 检查张拉后的预应力钢束是否符合要求。

2. 模板安装2.1 根据设计要求，安装模板，并进行校直和固定。

2.2 检查模板的平整度和稳定性。

3. 浇筑混凝土3.1 确保混凝土的配合比和浇筑工艺符合设计要求。

3.2 进行混凝土的浇筑，并采取措施防止温度和湿度变化对混凝土的影响。

3.3 进行混凝土的密实和养护，确保其强度和耐久性。

四：安全措施1. 模板安装前，对模板支撑系统进行稳固性检查，确保施工安全。

2. 在预应力钢束张拉时，进行临时支撑和固定，防止意外松动或脱落。

3. 在混凝土浇筑过程中，设置合理的施工阶段安全措施，确保施工人员的安全。

附件：1. 设计图纸2. 钢筋材质合格证明3. 预应力钢束张拉记录表法律名词及注释：1. 预应力：通过预先施加内部应力，改善结构的强度和刚度，提高抗震、抗风、抗变形等能力。

2. 箱梁：多孔板或空心板状的梁体结构，常用于桥梁等工程中。

预应力箱梁施工方案一：项目概述本项目为预应力箱梁的施工方案，旨在对预应力箱梁的施工工艺流程、施工过程中的关键要点、安全措施等进行详细说明，保证施工质量和安全性。

二：施工准备1. 工程准备1.1 根据设计图纸和技术要求，确定预应力箱梁的尺寸、横断面形状、布置预应力钢筋等设计要求。

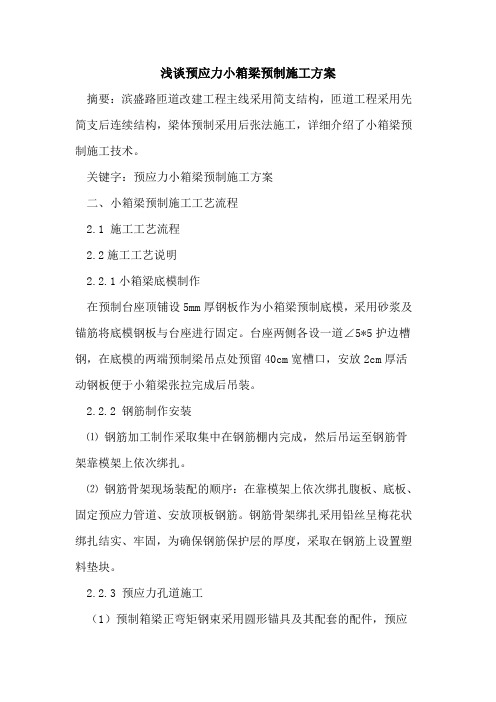

浅谈预应力小箱梁预制施工方案摘要：滨盛路匝道改建工程主线采用简支结构，匝道工程采用先简支后连续结构，梁体预制采用后张法施工，详细介绍了小箱梁预制施工技术。

关键字：预应力小箱梁预制施工方案二、小箱梁预制施工工艺流程2.1 施工工艺流程2.2施工工艺说明2.2.1小箱梁底模制作在预制台座顶铺设5mm厚钢板作为小箱梁预制底模，采用砂浆及锚筋将底模钢板与台座进行固定。

台座两侧各设一道∠5*5护边槽钢，在底模的两端预制梁吊点处预留40cm宽槽口，安放2cm厚活动钢板便于小箱梁张拉完成后吊装。

2.2.2 钢筋制作安装⑴钢筋加工制作采取集中在钢筋棚内完成，然后吊运至钢筋骨架靠模架上依次绑扎。

⑵钢筋骨架现场装配的顺序：在靠模架上依次绑扎腹板、底板、固定预应力管道、安放顶板钢筋。

钢筋骨架绑扎采用铅丝呈梅花状绑扎结实、牢固，为确保钢筋保护层的厚度，采取在钢筋上设置塑料垫块。

2.2.3 预应力孔道施工（1）预制箱梁正弯矩钢束采用圆形锚具及其配套的配件，预应力管道采用圆形塑料波纹管；箱梁墩顶连续段处负弯矩钢束采用扁形锚具及其配套的配件，预应力管道采用扁形塑料波纹管。

（2）为确保管道的位置正确，预应力管道用钢筋定位网定位，定位网与相邻箱梁钢筋连成整体，定位网的间距直线段80cm，曲线管道50cm一道。

（3）为了防止波纹管接头出现错台或密封不严现象，所以采取pe塑料波纹管专用接头进行连接。

（4）安装锚垫板时，锚垫板承压面一定要垂直于波纹管的中心线，并用胶布将锚垫板与波纹管缠绕粘贴，以防漏浆，堵塞压浆孔，影响后续施工。

压浆孔或出气孔的位置应当朝上，避免水泥浆流入堵塞孔道。

锚垫块附近混凝土加强振捣，确保密实。

（5）为防止混凝土浇注施工时造成孔道堵塞、弯曲或出现局部凹陷等事故，在波纹管内预穿入直径较波纹管小5mm～10mm的硬胶管，用以防止波纹管内水泥浆堵塞。

2.2.4 小箱梁模板安装⑴底模使用前，用磨光机进行彻底打磨，并涂刷脱模剂。

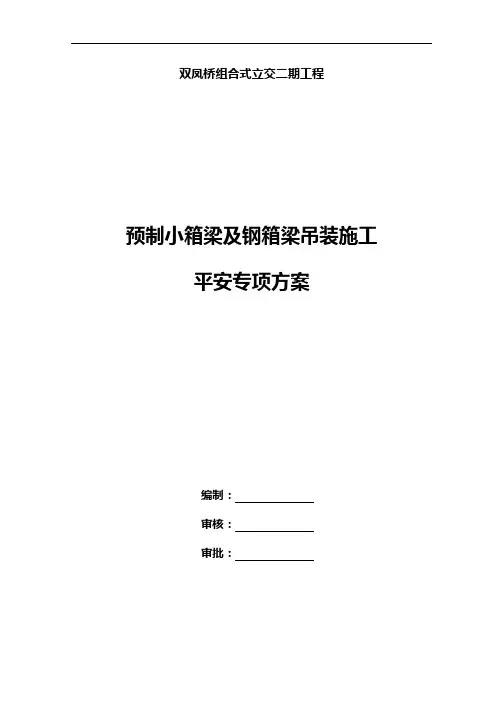

双凤桥组合式立交二期工程预制小箱梁及钢箱梁吊装施工平安专项方案编制：审核：审批：重庆新科建设工程限责任公司双凤桥组合式立交二期工程项目经理部2014年5月28日目录一、工程概况 (1)（二）施工场地条件 (3)（三）施工要求 (4)（四）技术保证条件 (4)二、编制依据 (5)三、施工支配 (7)（一）施工进度支配横道图 .................... 错误!未定义书签。

（二）材料与设备支配 (7)四、施工工艺技术 (8)（一）技术参数 (8)（二）工艺流程 (10)（三）施工方法 (11)五、施工平安保证措施 (23)（一）组织保障 (23)（二）技术保障 (25)（三）应急预案 (28)（四）监测监控 (40)六、劳动力支配 (41)（一）专职平安生产管理人员 (41)（二）特种作业人员 (41)七、计算书 (42)一、工程概况双凤桥组合式立交位于渝北区双凤桥及空港广场旁边，处于两路老城区、空港工业园区，空港新城，江北机场等区域的交汇处，担负着210国道、椿萱大道、空港大道、双凤路、319国道等道路的交通转换作用（平面区域位置见附图）。

依据设计变更要求，双凤桥组合式立交二期中的210主线桥、F 匝道1号桥由搭架现浇整体式更改为预制装配式，箱梁预制设为双凤桥立交现场集中预制，梁场位置布于210国道主线桥北端，经现场勘测，梁场长188m，宽23m，制梁场、运梁道路和吊装场地均为原210国道和319国道道路，地基状况良好，满意吊装、箱梁运输地基承载力要求，吊装现场四周无高架线缆，地下水管等管线和建筑物。

地势便利，便利材料运输和箱梁架设。

本次吊装的桥梁工程为210国道主线桥、F匝道1#桥及1#、2#人行天桥，其中210国道主线桥起止桩号为K0+334.1～K0+414.1，全桥共一联，桥跨布置为35m+35m=70m，桥面总宽38m，采纳分别式双幅桥结构布置，桥梁上部结构采纳预应力砼预制小箱梁，跨径35米，每跨12片，共计24片。

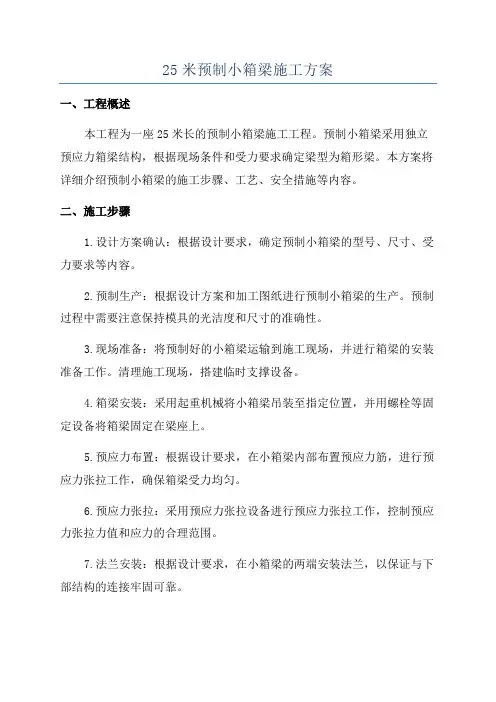

25米预制小箱梁施工方案一、工程概述本工程为一座25米长的预制小箱梁施工工程。

预制小箱梁采用独立预应力箱梁结构，根据现场条件和受力要求确定梁型为箱形梁。

本方案将详细介绍预制小箱梁的施工步骤、工艺、安全措施等内容。

二、施工步骤1.设计方案确认：根据设计要求，确定预制小箱梁的型号、尺寸、受力要求等内容。

2.预制生产：根据设计方案和加工图纸进行预制小箱梁的生产。

预制过程中需要注意保持模具的光洁度和尺寸的准确性。

3.现场准备：将预制好的小箱梁运输到施工现场，并进行箱梁的安装准备工作。

清理施工现场，搭建临时支撑设备。

4.箱梁安装：采用起重机械将小箱梁吊装至指定位置，并用螺栓等固定设备将箱梁固定在梁座上。

5.预应力布置：根据设计要求，在小箱梁内部布置预应力筋，进行预应力张拉工作，确保箱梁受力均匀。

6.预应力张拉：采用预应力张拉设备进行预应力张拉工作，控制预应力张拉力值和应力的合理范围。

7.法兰安装：根据设计要求，在小箱梁的两端安装法兰，以保证与下部结构的连接牢固可靠。

8.验收及保护：对已安装的小箱梁进行验收工作，确保梁体无明显缺陷。

并对梁体进行防护措施，防止外界环境对梁体造成损害。

三、工艺措施1.模具控制：在预制生产过程中，需要控制模具的尺寸精确度，以保证预制小箱梁的几何形状和尺寸符合设计要求。

2.预应力布置：预应力筋的布置要均匀合理，确保受力均匀，避免产生过大的应力差异，影响梁体的使用性能。

3.预应力张拉控制：在进行预应力张拉工作时，需根据设计要求和预应力张拉设备的性能参数，控制预应力张拉力值和应力的合理范围。

4.法兰安装：法兰的安装要求牢固可靠，以保证与下部结构的连接稳固，防止产生倾斜、位移等问题。

四、施工安全措施1.搭设安全设施：在施工现场搭设足够强度和稳定性的工作平台、攀爬设备和防护栏杆，确保施工人员的安全作业。

2.起重管理：对吊装作业进行严格的起重管理，确保起重机械的使用符合安全规范，避免发生起重事故。

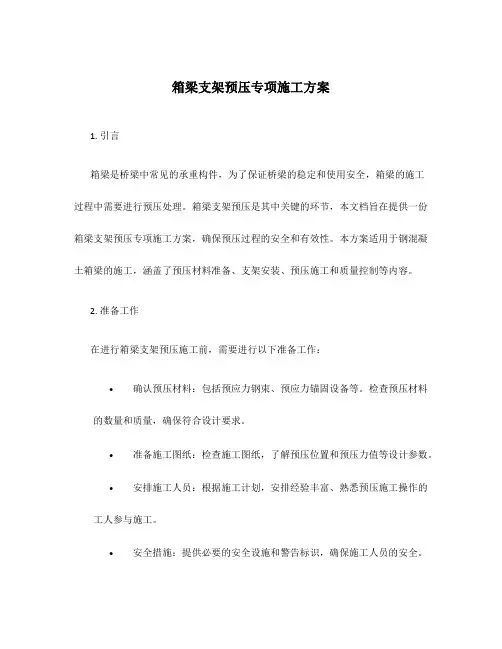

箱梁支架预压专项施工方案1. 引言箱梁是桥梁中常见的承重构件，为了保证桥梁的稳定和使用安全，箱梁的施工过程中需要进行预压处理。

箱梁支架预压是其中关键的环节，本文档旨在提供一份箱梁支架预压专项施工方案，确保预压过程的安全和有效性。

本方案适用于钢混凝土箱梁的施工，涵盖了预压材料准备、支架安装、预压施工和质量控制等内容。

2. 准备工作在进行箱梁支架预压施工前，需要进行以下准备工作：•确认预压材料：包括预应力钢束、预应力锚固设备等。

检查预压材料的数量和质量，确保符合设计要求。

•准备施工图纸：检查施工图纸，了解预压位置和预压力值等设计参数。

•安排施工人员：根据施工计划，安排经验丰富、熟悉预压施工操作的工人参与施工。

•安全措施：提供必要的安全设施和警告标识，确保施工人员的安全。

3. 支架安装在进行箱梁支架预压前，需要先安装好支架，确保预压过程的安全和准确性。

支架安装步骤如下：1.搭建支架平台：根据施工图纸，在桥墩或支座上搭建支架平台，确保支架稳定且与设计位置一致。

2.安装锚固设备：根据设计要求，安装预应力锚固设备，确保预应力钢束的固定正确和可靠。

3.调整支架位置：根据施工图纸和设计要求，调整支架的平直度、水平度和垂直度，确保支架符合规范要求。

4.检查支架质量：进行质量检查，确保支架的牢固性和可靠性。

4. 预压施工支架安装完成后，可以进行箱梁支架的预压施工。

预压施工步骤如下：1.钢筋布置：按照设计要求，在箱梁内部布置预应力钢束，并与锚固设备连接。

2.预应力调节：进行预应力调节，根据设计要求施加不同的预压力值，确保预压力符合设计要求。

3.确保稳定：在施加预压力后，进行一段时间的监测，确保箱梁的位移和应变稳定。

4.检查支架状态：检查支架的变形和应变情况，确保支架的稳定性和可靠性。

5.确认预压结果：通过监测和检测数据，确认箱梁的预压结果是否满足设计要求。

5. 质量控制为了确保箱梁支架预压施工的质量，需要进行严格的质量控制。

现浇预应力连续箱梁专项施工方案一、工程概况在这个项目中，我们主要负责现浇预应力连续箱梁的施工。

箱梁作为桥梁结构的关键部分，其施工质量直接关系到整个桥梁的安全和稳定。

我将详细阐述施工过程中的各个环节，确保施工顺利进行。

二、施工准备1.技术准备：我们要熟悉图纸和施工规范，明确施工要求和技术指标。

同时，组织技术培训，提高施工人员的技术水平。

2.材料准备：提前采购优质钢材、水泥、混凝土等原材料，确保材料质量符合施工要求。

3.设备准备：检查和维护施工设备，确保设备性能良好。

同时，提前布置施工现场，搭建临时设施。

三、施工方法1.测量放样：根据图纸，对施工现场进行测量放样，确保箱梁的位置和尺寸准确无误。

2.模板制作：采用优质模板，严格按照图纸尺寸制作，保证模板的平整度和刚度。

3.钢筋施工：按照设计要求，绑扎钢筋，确保钢筋间距、直径和长度符合规范。

4.混凝土浇筑：采用泵送混凝土，分层浇筑，保证混凝土密实、均匀。

5.预应力施工：待混凝土达到设计强度后，进行预应力张拉和锚固。

6.模板拆除：混凝土达到一定强度后，拆除模板，进行养护。

四、施工要点1.测量放样：在施工过程中，要随时对施工现场进行测量，确保箱梁的位置和尺寸准确无误。

2.钢筋绑扎：钢筋绑扎要严格按照设计要求进行，确保钢筋间距、直径和长度符合规范。

3.混凝土浇筑：混凝土浇筑过程中，要控制好浇筑速度和分层厚度，避免产生冷缝和蜂窝。

4.预应力施工：预应力张拉和锚固要严格按照规范进行，确保预应力值准确。

5.养护：混凝土养护要及时，保证混凝土强度发展。

五、施工安全1.安全培训：加强施工人员的安全培训，提高安全意识。

2.安全防护：施工现场设置安全防护设施，如防护栏、安全网等。

3.安全检查：定期进行安全检查，发现问题及时整改。

4.应急预案：制定应急预案，确保突发事件得到及时处理。

六、施工进度1.制定施工计划：根据工程特点和施工要求，制定详细的施工计划。

2.完善施工流程：优化施工流程，提高施工效率。

小箱梁架设施工方案一、项目背景箱梁作为一种常见的桥梁构件，具有结构稳定、承载能力强、施工速度快等特点。

本次项目为一座跨河大桥，采用小箱梁作为主要承重结构，下面是我根据多年经验，为大家整理的一份小箱梁架设施工方案。

二、施工准备1.施工图纸及技术规范：要熟悉施工图纸，了解桥梁结构、箱梁尺寸、重量等基本信息。

同时，要掌握相关技术规范，确保施工质量。

2.施工队伍：组建一支专业的施工队伍，包括技术人员、施工人员、安全员等，明确各自职责。

3.施工设备：准备吊车、平板车、滑轮组、千斤顶等施工设备，确保施工顺利进行。

4.施工材料：提前采购小箱梁、预应力筋、波纹管、锚具等施工材料。

三、施工流程1.施工测量在施工现场，要进行施工测量，确定桥梁轴线、桥墩位置、箱梁安装位置等。

测量人员要熟悉测量工具和方法，确保测量数据准确无误。

2.桥墩施工桥墩施工主要包括桩基、承台、墩身等。

在施工过程中，要严格遵循施工图纸和技术规范，确保桥墩质量。

3.箱梁制作箱梁制作分为预制和现浇两种方式。

预制箱梁在工厂制作，现浇箱梁在施工现场浇筑。

制作过程中，要确保箱梁尺寸、强度等指标满足设计要求。

4.箱梁运输箱梁运输过程中，要确保箱梁平稳放置，避免碰撞、挤压。

运输车辆要符合安全规定，驾驶员要有相关专业资质。

5.箱梁安装（1）现场布置：在箱梁安装前，要清理施工现场，确保施工现场平整、干净。

（2）吊车摆放：根据箱梁重量和吊车性能，合理摆放吊车位置。

（3）箱梁起吊：使用吊车将箱梁从运输车上吊起，缓慢提升至设计位置。

（4）箱梁安装：将箱梁放置在桥墩上，调整位置，确保箱梁与桥墩连接牢固。

（5）焊接连接：焊接箱梁与桥墩的连接板，确保连接牢固。

6.预应力施工（1）预应力筋铺设：将预应力筋按照设计要求铺设在箱梁内部。

（2）波纹管安装：安装波纹管，确保波纹管与预应力筋位置对应。

（3）锚具安装：将锚具安装在预应力筋两端，确保锚固效果。

（4）张拉施工：使用千斤顶对预应力筋进行张拉，达到设计应力。

预制预应力小箱梁施工方案预制预应力小箱梁施工方案一、编制依据和标准(1)《公路桥涵施工技术规范》(JTJ041-2000)；(2)《公路工程技术标准》(JTB01-2003)；(3)《公路工程质量检验评定标准·第一册·土建工程》(JTG·F80/1-2004)；(4)《公路桥涵工程施工工艺标准规范》(CYB-2004)；(5)《公路桥梁工程施工要点与技术规范全书》(CYCN-2002)；(6)《建筑施工现场环境与卫生标准》(JGJ-46-2004)；(7)本工程技术规范的有关条款。

二、工程概况西河大桥1、桥梁的结构形式(1)、上部构造上部采纳(4×30+3×30+4×30)m后张法预应力砼简支箱梁，全桥共分三联，全长334.57米，正交。

本桥平面位于直线上，纵面位于R=12000m的竖曲线上。

全桥宽度为30.5m(包括中央分隔带4m)。

本桥分为左右两幅，横向由6片2.2m中梁+4片2.35m边梁组成，梁高1.6m；桥面铺装采纳10cm厚C40混凝土+防水粘结层+9cm厚沥青混凝土形成。

(2)、下部结构下部桥墩采纳双柱式墩，桥台采纳桩柱式台，墩台均采纳钻孔灌注摩擦桩基础。

柱高8m～11m。

桥墩采纳φ150cm 柱+φ180cm桩基础组合，桥台采纳φ180cm桩基础。

桥面为双向横板，由盖梁斜置形成。

在墩桩连接处设置1.2×1.5m系梁。

为防止桥头跳车，在台后设置6.0m长搭板。

(3)、支座、伸缩缝0、11号桥台处设置F-60型伸缩缝，4号、7号桥墩处设置F-80型伸缩缝，其余桥墩设桥面连接；两桥台及4号、7号桥墩采纳GYZF4 450×71型四氟滑板式橡胶支座；其余桥墩采纳GYZ 450×69型板式橡胶支座。

2、要紧工程量(1)、下部结构桩基：直径1.8米的钻孔桩1384m，C30砼3522m3。

系梁：规格尺寸1.5×1.2m，C30砼213.6m3。

预应力箱梁预制施工方案预应力箱梁预制施工方案一、前言预应力箱梁是桥梁工程中常见的一种结构形式，其特点是具有较大的跨度和较高的承载能力。

本将详细介绍预应力箱梁的预制施工方案，以便工程人员在实际操作中参考。

二、方案概述本方案根据具体工程情况，结合预应力箱梁的特点和施工要求，设计了详细的预制施工流程。

方案主要包括材料准备、模具制作、钢筋加工、混凝土浇筑等多个环节，以确保预应力箱梁的质量和施工效率。

三、材料准备在施工前，需要准备好各种材料和设备，包括预应力钢束、混凝土、钢筋等。

预应力钢束是施工中至关重要的材料，需要经过检验合格后方可使用。

混凝土和钢筋的选材和配比需要符合相关标准和规范。

四、模具制作为了保证预应力箱梁的准确尺寸和形状，需要制作合适的模具。

模具的制作需要根据设计图纸和工程要求进行，保证模具的刚度和耐用性。

同时，模具的拆卸和安装也需要精确控制，以避免对预制件造成损坏。

五、钢筋加工根据设计要求和施工图纸，在模具制作完成后，需要进行钢筋的加工和布置。

钢筋加工包括切割、弯曲、焊接等步骤，以保证钢筋的准确度和坚固性。

钢筋的布置需要按照设计要求进行，以确保预应力箱梁的受力性能和稳定性。

六、混凝土浇筑在模具和钢筋准备就绪后，可以进行混凝土的浇筑工作。

混凝土的施工包括拌和、输送和浇注等步骤，需要控制好施工的时间和工艺，以防止混凝土浮现裂缝和质量问题。

同时，在浇筑过程中需要进行振捣和养护，以提高混凝土的强度和耐久性。

七、附件本所涉及的附件如下：附件1：预应力箱梁设计图纸附件2：预应力箱梁模具制作图纸附件3：混凝土配合比表附件4：钢筋布置图纸八、法律名词及注释本所涉及的法律名词及注释如下：1. 预应力：一种施加在结构构件上的内部应力，能够抵消预期工作载荷的影响，提高结构的承载能力。

2. 箱梁：一种梁体结构，具有矩形或者箱形截面，常用于桥梁工程中，具有较大的刚度和承载能力。

本工程为某高速公路桥梁工程，主要采用预应力小箱梁进行施工。

预应力小箱梁具有截面抗扭强度大、抗弯强度高、价格便宜、施工速度快等优点，适用于桥梁工程中各种跨径的桥梁。

本工程预应力小箱梁设计为单箱室，梁高为1.5米，梁宽为0.6米，梁长根据设计要求而定。

二、施工方案1. 施工准备（1）材料准备：提前准备好预应力小箱梁、钢筋、混凝土、预应力筋、锚具、模板等材料。

（2）设备准备：准备架桥机、吊车、汽车吊、振捣器、切割机、电焊机等设备。

（3）人员准备：组织施工队伍，明确各工种人员职责。

2. 施工工艺（1）梁体运输：将预制好的预应力小箱梁运输至施工现场，运输过程中确保梁体安全。

（2）梁体吊装：使用架桥机或吊车将梁体吊装至预定位置，确保梁体平稳就位。

（3）支座安装：按照设计要求安装支座，确保支座位置准确。

（4）预应力张拉：按照设计要求进行预应力张拉，确保预应力达到设计要求。

（5）混凝土浇筑：在梁体两侧浇筑混凝土，确保混凝土密实。

（6）模板拆除：待混凝土强度达到设计要求后，拆除模板。

（7）验收：对安装好的预应力小箱梁进行验收，确保工程质量。

3. 安全措施（1）施工现场设置安全警示标志，确保施工人员安全。

（2）梁体运输过程中，确保车辆安全，防止交通事故。

（3）梁体吊装过程中，确保吊装设备安全，防止吊装事故。

（4）预应力张拉过程中，确保张拉设备安全，防止张拉事故。

（5）混凝土浇筑过程中，确保施工人员安全，防止高处坠落。

4. 质量保证措施（1）严格按照设计要求进行施工，确保工程质量。

（2）对施工人员进行技术培训，提高施工技能。

（3）对施工过程进行监控，确保施工质量。

（4）对施工过程中发现的问题及时整改，确保工程质量。

三、进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。

四、总结本施工方案针对预应力小箱梁安装施工，从施工准备、施工工艺、安全措施、质量保证等方面进行了详细说明。

在施工过程中，严格按照方案执行，确保工程顺利进行。

预应力小箱梁架设备工方案一、工程概略武汉城市圈环线高速公路仙桃段一期土建施工第 XTTJ-2 合同段共有 25 米预应力小箱梁 4932 片,30 米预应力小箱梁 1152 片。

两座桥上部结构均为先简支后连续箱梁。

箱梁采纳多箱独立预制 , 由预制场负责施工；简支安装 , 现浇连续接头形成先简支后连续的结构系统。

预制箱梁顶宽中梁 2.4 米, 边梁 2.85 米, 底宽 1.0 米,梁高 1.4 米, 斜交 0°, 桥面横坡 2%,纵桥向梁与梁之间设0.75 米现浇湿接缝 , 箱梁中到中之间的距离为 3.15 米。

预制箱梁分边跨中梁、边跨边梁、中跨中梁、中跨边梁四种种类。

箱梁最大安装重量：边梁75.525T, 中梁 69.43T 。

预制箱梁、横梁、现浇接头、湿接缝均采纳C50 砼。

采纳 GYZ F4 300×65、GYZ F4 300×76 和 GYZ400× 84mm支座。

二、施工准备1、在墩顶、盖梁施工完成后,2、主要施工机械设备及暂时资料装备主要机械设备及暂时资料数目表序号机械名称或规格数目备注资料名称型号单位小计1发电机150KW/75KW套1/12龙门吊75T台23架桥机双导梁台1含运梁平车40m/130T4砼运输车 6 m3辆2 5吊车25T/50T台2/1 6空压机台1 7电焊机BXI-300台2 8切筋机GQ40-1台1 9弯筋机WJ40-1台2 3.主要管理和技术人员箱梁架设备工主要管理及技术人员表序号姓名职务职称1罗努银项目经理高级工程师2邓建设项目副经理高级工程师3谢征鹏安全总监工程师4廖沙安全管理部长工程师5陈军质量管理部长工程师6尹胜施工员工程师7孙立夫施工员工程师8易宇施工员工程师9张晨兮计划合同部长工程师10罗红果试验室主任工程师11贺进丈量队长工程师三、施工工艺支座垫石找平支座及暂时支座安装箱梁从预制厂起吊、运输架桥机喂梁、运输架桥机安装、调试中梁安装、固定边梁安装、固定架桥机过跨、安装第二跨横梁、现浇接头、湿接缝施工墩顶负弯矩预应力张拉暂时支座拆掉word 文档仅供参照四、施工方法1、施工准备（1）用全站仪对本标段跨距进行仔细复核, 供给架梁前的第一手资料。

目录一、编制的依据 (2)二、编制的范围 (2)三、编制的原则 (2)四、工程概况 (3)五、架梁施工方案选择 (3)六、施工组织计划 (4)七、施工工艺流程及工艺要点 (6)八、质量保证措施 (19)九、安全保证措施 (21)十、防触电和触电应急措施 (31)十一、文明施工 (33)十二、运梁受力分析 (34)十三、架桥机架梁稳定性验算 (36)预制小箱梁架设方案一、编制依据本方案除根据施工现场实际情况外,依据下列文件、规范、规程进行编制：1、滨海新区西外环高速公路工程Ⅲ标合同文件2、滨海新区西外环高速公路工程Ⅲ标施工图纸3、滨海新区西外环高速公路工程Ⅲ标施工图设计说明4、滨海新区西外环高速公路工程标准化施工指南5、公路工程质量检验评定标准JTGF80/1-20046、建筑机械使用安全技术规程JGJ33-20017、施工现场临时用电安全技术规范 JGJ46-20058、DF架桥机使用说明书9、公路桥涵施工技术规范 JTJ041-200010、施工现场安全生产体系 DGJ08-903-200311、建筑施工安全检查标准 JGJ59-99二、编制范围黄港水库南分离式立交桥预制小箱梁架设;三、编制原则总的原则是施工组织设计符合现场实际施工需要,确保工程安全、优质、按时完成;1、服从业主、遵守设计、尊重监理的原则;2、确保工期的原则;3、质量第一的原则;4、安全第一、预防为主的原则;5、科学管理的原则;6、文明施工的原则;7、遵照设计、遵守标准、规范的原则;四、工程概况1、本标段既西外环高速公路工程III标段起点桩号为K4+,终点桩号为K8+,全长4408.049m,含黄港水库南分离式立交一座,上部结构均采用预应力简支变连续小箱梁,每跨为10片预制小箱梁, 跨径布置为4×30+3×30+4×30+3×30+4×30m,共5联180片;主要工程数量见下表：表1小箱梁主要工程数量表预制小箱梁采用C50砼,梁高1.6m,每片梁重约在850-948 KN;本工程采用DF35/120Ⅲ型架桥机架梁,该架桥机额定架梁跨度35m,额定起重量为120吨;五、施工方案选择本工程场地比较狭窄,现有地基承载力又不能满足双机台吊的要求,而架桥机架梁不受地基承载力要求,因此我标段采用架桥机架梁的施工方法施工;六、施工组织安排1、预制场建设、提梁及运梁情况本标段利用现状水库二道台部分修筑梁场,桩号在k6+~k7+路线右侧红线外,总长246米除去钢筋加工场地60米,在顺路基横向设置间距19米的龙门轨道,轨道上设置三台龙门吊分别为两台50吨龙门吊移梁,另外一台10吨小龙门吊浇筑混凝土;本预制场在19米轨道范围内建造台座20个,横向间距3米,纵向间距4米,台座布置方向顺路基纵断面布置,即20个台座排成5行4列;运梁位置在k6+,该处的预压土顶标高为5.86m,现状大堤二台原地面高程5.0m左右,此处靠近路基红线,故在此处需修筑一条长约15米,宽6米的上坡道通向路基,然后用运梁车运至0桥台后采用架桥机架梁;因征地、拆迁工作未完成,本标段的桥梁工程的部分下部结构无法施工,考虑到现场的场地有限,部分预制小箱梁的存放需要在上完路基预压土上存梁,对于路基上存梁区的地基处理采用50cm6%戗灰土处理整平碾压后存梁;存放在路基上的小箱梁采用两台60吨的履带吊,双机台吊;从路基上存放的预制小箱梁架设时,采用两台60吨的履带吊,双机台吊到运梁平车上,通过运梁平车运至架桥机处,利用架桥机架梁;2、工期计划： 2011年7月30日～2011年11月30日3、作业条件a.梁在吊移出预制底座时,混凝土的强度不低于设计所要求的吊装强度;b．梁在吊移出预制底座前已张拉压浆且强度满足设计要求;c．梁安装时,支承结构墩台、盖梁、垫石的强度符合设计要求;d．梁安装前,墩、台支座垫板稳固;e. 梁安装前,梁顶的剪力筋用大锤砸倒,以便运梁平车的行驶;f.梁吊装前必须检查支座就位情况,支座垫石的高程和表面平整度;g.大梁安装时,当安装下一跨梁时,必须对前一跨安装好的梁的顶板张拉孔、中横梁及端横梁处的孔洞采用钢板覆盖,以便运梁车运梁；同时对于相邻两片梁的纵向和横向连接采用钢筋点焊的模式临时固定,以便运梁车行驶时的安全;h.大梁安装时必须采取特殊的施工方法,先将大梁架设在砂筒式桥梁临时支座上,在大梁一联安装完毕后将墩顶混凝土浇筑好,待砼强度达到设计强度后进行负弯矩张拉和真空压浆,最后将一联梁同步落至固定支座上;4、施工机具DF35/120Ⅲ型架桥机主要施工机具5、施工管理人员安排见分项工程组织机构图附2按照施工工作面划分为施工负责人、后台、前台;具体为：施工负责人1人；后台7人,包括后台起重指挥1人、龙门吊操作手2人、捆梁挂钩4人；前台14人;包括运梁平车操作手1人、运梁人员2人、前台架梁起重指挥1人、架桥机操作手2人1正1副、大梁前端就位指挥1人、辅助3人、大梁尾端就位指挥1人、就位辅助3人;共计22人;七、施工工艺流程及工艺要点架桥机安装梁施工工艺流程图附图11、架桥机拼装1测量定位和场地平整架桥机在黄港水库南分离式立交桥0桥头路基上拼装;拼装场地为100m×30m；测定纵向运行轨道中心线及前、后支腿位置;按规范要求对架桥机运梁轨道进行如下检查：●轨道钢轨正面、侧面平整度●轨道安装偏差2架桥机安装顺序安装顺序：安装前支横移轨道、组装前支腿-安装中托横移轨道、中托轮、后托轮-组装主梁、安装主电梁、上横梁、后支腿-调整安装前支腿-组装提升小车、将提升小车安装到主梁上-安装电气线路-安装吊具;3架桥机拼装●安装前支横移轨道、组装前支腿①铺设前支横移轨道：将前支横移轨道放在盖梁上,底部使用枕木支垫并使用水平仪调平;②将前支腿各零部件组装成整体,用吊车将前支腿吊起,将前支轮箱放在前支横移轨道上前支驱动轮箱安装在前支腿伸缩筒内侧500mm处;调整前支腿高度,将前支腿与桥台背墙或已架预制梁临时固定防倒;●安装中托横移轨道、中托轮、后托轮①在桥台上摆放中托横移轨道;横移轨道底部使用枕木支垫,两支点之间的距离最大不超过1米;使用水平仪将中托轨道调整水平,并与前支横移轨道平行,两端距离偏差不大于2cm;②将中托轮部件组装成整体,按过孔方向将其置于中托横移轨道上部,并安半装临时电源,确保中托轮的车轮转向一致;③将后托轮部件组装成整体,位置约距桥台背墙或已架预制梁前部约45米处;●组装主梁、安装主梁、上横梁、后支腿①按主梁编号依次将两列主梁用销轴连接成整体;用龙门吊将主梁吊起,前端放在中托轮上,后端放在后托轮上,检查两列主梁中心距是否达到要求偏差两端不大于5mm,中间不大于7mm;②安装主梁前框架;③安装上横梁;④安装后支腿;●调整安装前支腿①安装前支液压系统;②将前支油缸接上油泵,启动前支油泵,将油缸和上下横梁用销轴连接;③启动前支油泵将支腿上部顶起或用吊机将整个前支腿吊起,用螺栓把支腿座与主梁连接成整体;并通过油缸调整下部轮箱的高度,使前支轮箱支撑在前支横移轨道上;●提升小车的安装①将提升小车的纵移轮箱和担梁组装,保证两纵移轮箱中心距达到要求偏差不大于3mm,担梁中心距1.7m,偏差不大于3mm,并用吊车将其吊起放在主梁轨道上;②将提升小车吊起放在提升小车的横移轨道上;③将卷扬机吊起放在横移小车的车体上,并安装晴雨棚;●安装电器线路参考电器原理图、接线图时宜行电器设备的安装,操作架桥机前,接通临时电源,确定各驱动机转向正确一致,制动器有效,各安全装置安全可靠;●吊钩滑轮组的安装①钢丝绳从吊钩动滑轮的中部穿入;②钢丝绳端部固定在定滑轮上;③钢丝绳穿好后,保证吊钩自然下垂,不扭转,相与间不干涉;4架桥机试运行●架桥机试运行前的检查①检查同一运行机构各电动机转向是否相同;②调整卷扬机及锥形电机制动器的制动间隙,确保制动可靠;③检查各减速机内的油量是否充足,各个油嘴、油杯、油管、油路是否牢靠;④检查各个安装部位是否正确、连接是否牢靠;⑤检查电器系统仪表是否在“0”位;⑥检查有无防碍各机构工作的障碍物⑦检查各个操纵手柄、按钮操作是否灵活;做完上述检查及调整,确认无误后做试运行●空载试验①提升小车空载沿主梁轨道来回行走数次,车轮无明显打滑现象,启动、制动正常可靠;②开动提升机构,空钩升降数次,开关动作灵敏准确;③把两台提升小车开至跨中,整机在前后5米范围内行走数次,启动、制动正常可靠,车轮无明显打滑现象;●静载试验先起升额定荷载,再起升倍额定荷载离地面100mm处,悬停10分钟后卸去负荷,检查架桥机主梁是否有残余变形,反复数次后,主梁不再有残余变形;●动载试验以倍额定荷载使起升机构和提升小车在5米范围内慢速反复运转,保证各制动机构及电器控制灵敏、准确可靠,主梁震动正常,机构运转平稳;卸载后各机构和主梁无损伤和永久变形;●架桥机验收架桥机试运行合格后,上报进行架桥机验收,架桥机验收合格后方可进行架梁作业;2、架桥机架梁1架桥机纵向空载前移就位●拼装完毕后检查各旋转机构转向是否正确;将主梁调节至水平状态,将运梁平车托运待架预制梁至桥机尾部;●启动前后液压系统,靠千斤顶均匀顶起主梁至适当位置,在前后伸缩筒内穿入承重销轴;用前提升小车吊起中支腿和中支横移轨道前进,到达桥台适当位置,将中支横移轨道调平垫实;●启动前后液压系统,拉出前后伸缩筒内承重销轴;靠千斤顶均匀收起前后支腿,使主梁落在后托架和中支腿的后托轮上;前后提升小车都移动至主梁前端;●启动中支腿反托轮箱减速机,使桥机前进15米;待桥机启动后将前后提升小车同步向后移动15米;●启动后支腿液压系统,将后支腿顶立桥面;收起后托架,靠后托架吊挂轮沿主梁下弦外侧将托架向前移动20米;将后托架放下垫平并穿入承重销轴,启动后支腿液压系统,将后支腿收缩脱离桥面;将前后提升小车继续向后同步移动20米;●启动中支腿反托轮箱减速机,使桥机前进15米;前后提升小车同步向后移动15米;●前后提升小车继续同步向后移动至主梁;将主梁调节至水平状态;将运梁平车托运待架预制梁至桥机尾部,后提升小车吊具与预制梁连接牢固,收紧钢丝绳;●启动中支腿反托轮箱减速机,使桥机继续前进10米至前桥台适当位置;垫平前支横移轨道并保证与中支横移轨道平行;调节前支腿高度并穿入承重销轴,使前支腿满足架梁状态;收起后支腿和后托架脱离桥面;空载横移架桥机,准备架梁;2架桥机箱梁安装●箱梁的架设顺序黄港水库南分离式立交桥从0桥台向18桥台方向依次架设,每幅从左向右架设;●箱梁安装①架梁前,支座垫石标高及支座的安装要通过监理的验收合格后方可进行吊装,中跨设漏砂筒作为临时支座,确保尺寸无误;在梁安装之前,测量组对所安装梁的位置进行放线,保证梁的两端安装在支座上;在梁两端用墨线弹出竖向的中心线,在支座上弹出纵桥向中心线,梁中心线与支座中心线偏差在5mm之内,并应对梁的纵向位置进行放样,保证伸缩缝宽度,避免出现伸缩缝偏小或偏大的问题;支座垫石检测标准支座安装检测标准②架桥机就位架桥机就位后工作状态见下图在1cm之内,梁与运梁平车连接牢固,防止运输过程中梁倾覆;④喂梁：运梁平车前行进入架桥机后部主梁内,后运梁平车距架桥机后支腿30cm时运梁车停止前进并设止轮器,前起吊提升小车运行至梁吊点处停车;安装梁吊具,并与前起重吊具连接牢靠;解除梁前端支撑,前起吊提升小车吊起梁前端,之后开动前起吊提升小车、后运梁平车,两车以4m/min速度前进,当后运梁平车运行至前运梁平车净距30cm时停止前进并设止轮器;后起吊提升小车运行至梁尾端吊点处,安装梁吊具,并与起吊提升小车连接牢靠,解除梁后端支撑;后起吊平车吊起梁后端,此时,.两起吊平车已将梁吊起,运梁车退至梁场,准备运送下一片梁;④安装边梁：运梁轨道延伸铺轨,喂梁→前﹑后提升小车起吊梁,前、后提升小车将混凝土梁纵向运行到前跨位→落下梁至挡块顶面5cm 必须保持梁的稳定→整机携梁横移至距边梁最近的一片梁的位置→改用边梁挂架起吊边梁→整机携梁横向移至边梁位置下落就位→完成边梁就位安装;⑤安装中梁：运梁轨道延伸铺轨,喂梁→前﹑后提升小车起吊梁→前﹑后提升小车将混凝土梁纵向运行到前跨预定位置→落下梁并脱开→完成中梁的就位安装;⑥梁下落就位时,用两把水平尺对梁的垂直度进行控制,保证梁体不倾斜;架桥机架梁过程示意图②预制梁从存梁区运至架桥机运梁平车上时,移梁过程中安排专人全过程进行指挥,被吊装的梁下严禁有人,确保安全;③经设计验算,支撑腿处于距已架梁梁端1/4范围内为安全范围,架梁时应注意控制支撑腿的位置;④梁从运梁平车上吊起时,当梁刚好脱离运梁平车的时候即起吊2～3cm时停止起吊,然后对架桥机进行一次全面检查,若无异常现象,再进行下一步;⑤运输到指定安装位置进行落梁时,先放下一端,然后对这一端进行固定,固定完毕后再放下另一端,不允许两端同时放;两吊机高度尽量水平,高差不能超过30cm;⑥边梁安装时,因架桥机横向运行受盖梁长度影响,安装操作要分二次横向移位;第一次混凝土梁横移后临时放在已安装好的中梁上,再用两侧边梁挂架起吊用液压千斤顶顶升,然后架桥机横移到位进行安装;⑦双幅桥梁安装时,在前支腿桥墩盖梁之间设架桥机跨墩过梁即可;过梁可以用型钢与横移钢轨组合,按照荷载验算过梁的承载能力,满足要求方可使用,其高度要注意支座垫块和防震挡块的影响;⑧梁就位后,要检查梁底与支座以及支座底与垫石顶是否密贴,若没有密贴,则须重新安装;⑨在安装过程中,钢丝绳与梁之间用角钢,避免梁损坏,安装时要有专人指挥,避免出现梁与梁相撞而损坏梁;⑩进行梁安装时,桥下面的施工便道要进行封闭,禁止通行,待安装完毕后才能允许通行;箱梁安装质量检测标准●架桥机架梁特殊梁跨说明①第一片梁跨的架设架桥机架设第一跨梁时,后台车一般在桥台上,此时后台车横移方梁下的基础必须压实,以防止架桥机在架梁过程中出现下沉,造成事故；前支腿纵移时,应调整好支腿高度,使前支腿能够顺利就位；检查运梁平车轨道中心线和架桥机主梁中心线,保证两条中心线重合；架桥机在纵移前,全部检查一遍,作到万无一失;第一跨梁的架设,架桥机刚开始使用,一切还不熟悉,不要追求架梁速度,宁慢勿快,安全第一;②最后一跨梁的架设最后一跨桥,对面是桥台,架桥机前支腿必须在桥台上运行,所以高度必须降低,本架桥机配备前支腿专门在桥台上使用的联结架,架设最后一跨时,可把前支腿框架整个拆下,把联结架和行走箱联结,再把联结架和前支腿托梁联结起来;③架桥机工作要求a在每次架桥机纵向行走时,每孔要求横隔梁主筋完全焊接完成后方可纵向行走;b每片梁就位时要在两端设临时支撑,主要作用使大梁保持垂直中心和稳定,防止倾覆位移;第二片梁就位后除临时支撑外,迅速将横隔梁两头钢筋进行焊接,增强稳固性;④上坡桥的架设架桥机架设上坡桥时,架桥机拼好后,根据桥梁坡度调整前支腿和中支腿的高度,架桥机纵移前,降低架桥机中支腿的高度,升高后托梁支撑管的高度,使架桥机主梁坡度﹤1%,并在架桥机前部挂卷扬机,以防止架桥机在走行过程中下滑;导梁走行到位后,把前支腿走到盖梁上,再把架桥机走行到位,然后架梁;⑤下坡桥的架设架桥机架设下坡桥时和架设上坡桥相同,架桥机主梁纵移前,升高架桥机中支腿的高度,降低后托梁支撑管的高度,使架桥机主梁坡度﹤1%,并在架桥机后部挂卷扬机,以防止架桥机在走行过程中下滑;导梁走行到位后,把前支腿走到盖梁上,前支腿吊挂轮走行前,根据坡度调整好前支腿高度,可增加前支腿支撑架和支管高度,高度过大时须有必要的联结撑;前支腿到位后,再把架桥机走行到位,然后架梁;3、体系转换箱梁安装完成后,则应及时浇筑铰缝及湿接缝箱梁砼,强度达到设计强度的90%以上时,张拉负弯矩预应力钢铰线,拆除临时支座,完成体系转换;其施工要点如下：1箱梁现浇及体系转换程序如下●先连接接头段钢筋,绑扎湿接缝钢筋,在日温最低时,浇筑连接接头及其两侧与顶板负弯矩束间同长度范围内的铰缝砼,达到设计强度的95%后,张拉顶板负弯矩钢束,并压注水泥浆;●接头施工完成后,浇筑剩余部分铰缝砼,浇筑时应由跨中向支点方向浇筑;浇筑完成后拆除一联内临时支座,完成体系转换;2注意事项●箱梁现浇①箱梁湿接缝砼浇筑前须将板梁两侧凿毛并清洗干净,以利新旧砼结合;②现浇砼在配制时,可根据试验确定添加少量膨胀剂,或采用微膨胀水泥,以使新旧砼紧密结合;③浇筑砼前应检查负弯矩预应力管道连接,应确保通畅不漏浆;④浇筑后,应特别加强砼养生,同时采用土工布覆盖等措施保湿;●张拉负弯钢铰线并压浆①张拉负弯矩钢铰线采用带锥形头的穿心式千斤顶;单根张拉,对拉张机具、张拉应力行程按正弯矩原则执行;②负弯矩钢绞线采用两端张拉的方法,张拉时须在横桥向对称张拉;③孔道压浆同正弯矩预应力孔道压浆一致;●体系转换①解除临时支座须待全部一联负弯矩钢绞线拉完并压浆达到强度后,方能解除;②临时支座解除时,从一端向另一端逐墩按次序解除;解除时应安排人将同一部位的临时沙筒均匀放沙,从而确保梁体均匀受力至永久支座上;解除临时支座时,应特别注意严防高温影响橡胶支座质量;③解除后墩顶应清理干净;八、质量保证措施1、质量标准按交通部“公路工程质量检验评定标准”分部工程优良率达到95%以上,合同工程竣工验收达到交通部优质工程;2、质量目标交工验收质量评定：按照公路工程质量检验评定标准JTGF80/1-2004达到合格标准；竣工验收质量评定：按照公路工程质量检验评定标准JTGF80/1-2004达到优良标准；争创交通部优质工程;本分项工程质量目标为工序合格率达100%,分项工程合格率达100%,杜绝重大质量事故;3、质量保证措施1建立强有力的领导小组,作好施工管理组织机构,全面负责预制小箱梁安装工程从开头到结束全过程施工生产技术,经营管理工作,设立技术组、施工组、材料组、设备组、后勤组及安全组等一套强有力的管理班子,保证施工安装质量达到预期要求;2严格按照业主提供的设计图纸和文件以及技术规范施工;合理组织和调配材料、机械设备、运输机具和人员,作到均衡生产,使本工程达到优质、高效、低耗的目标;3实行技术岗位责任制,认真作好图纸交底复核、技术交底、隐蔽工程检查、分项分部单位工程的质量评定,计量支付的签证、竣工文件的编制及竣工预检等工作;在施工中坚持一切以数据说话,作好各种检测记录,使整个施工技术管理标准化、制度化;4工程质量检查工作建立健全自检制度,充分发挥内部质量检查员作用,对不符合要求的部位严格按工程师的要求进行整修或返工,凡规定需经工程师签认的工序必须经工程师检查签证后方可施工下道工序;5建立从项目经理、作业队长到操作工人的岗位质量责任制、明确各级管理职责,建立严格的考核制度,实行优质优价政策,将经济效益和质量挂钩;6所有进场机械均须进行检测,取得合格证后方可投入使用;7现场配备专门的旁站员,负责现场事务的处理,施工过程的控制和监管,并做好原始记录,要保持完整及时,书写规范,方便以后存档;8严格执行监理程序,明确监理流程;4、自检方法和手段施工过程中应严格执行“三检”制度,做到施工技术员与质检工程师独立工作;三检制度指“自检、复检、专检”;自检：指现场施工操作者完成本工序后由工班长按图纸、工艺标准要求进行检查;复检：指项目派驻现场技术员对该工序的检查,检查合格后通知质检工程师检查;专检：指项目质检工程师的检查,检查合格后通知驻地监理检查验收;附图3：质量保证体系组织机构图附图4：质量保证体系工作流程图九、安全保证措施1、安全目标防止在施工中发生工伤事故,保护职工以及周边群众的人身安全,财物安全,确保工程顺利进行;要做到“三防一确保”即防交通事故,防触电事故,防火灾,杜绝重伤以上含重伤工伤事故；工伤事故率为0;2、安全教育党政工团齐抓共管,加强安全教育,提高职工安全意识；本单位职工每周应有一次安全活动,学习各项工作的安全操作规范等常识；民工进场前进行常规安全操作教育方可上岗;3、施工现场安全措施1架桥机操作注意事项及措施●在每次架桥机纵向行走前,每孔要求把横隔梁钢筋全部焊接完并将横隔梁两头及中间的混凝土浇注完毕达到设计要求强度经监理同意后方可纵向行走;●每片梁就位时要在两端设临时支撑,主要作用使大梁保持垂直和稳定,防止倾覆位移;第二片梁就位后除临时支撑外,迅速将横隔梁两头钢筋进行焊接,增强稳固性;●架桥机纵向运行轨道两侧轨顶高度要求对应水平,保持平稳;前、中、后支腿各横向运行轨道要求水平,并严格控制间距,三条轨道必须平行;。

一、工程概况本工程为某高速公路桥梁工程，桥梁全长为XX米，采用预应力混凝土箱梁作为上部结构。

为确保箱梁预制施工的质量、安全、进度和成本控制，特制定本专项方案。

二、施工准备1.人员组织（1）成立预制场施工管理小组，负责预制场施工的组织、协调和监督。

（2）配备专职技术员、质检员、安全员等管理人员。

2.材料设备（1）预制场建设：平整场地，搭建预制台座、模板、钢筋加工区、混凝土搅拌站等设施。

（2）钢筋加工设备：钢筋调直机、切断机、弯曲机、焊接机等。

（3）混凝土搅拌设备：混凝土搅拌站、混凝土输送泵等。

（4）模板设备：模板制作、安装、拆除设备。

（5）检测设备：钢筋保护层厚度检测仪、混凝土超声波检测仪等。

三、施工工艺1.钢筋制作（1）钢筋加工：按照设计要求，对钢筋进行调直、切断、弯曲等加工。

（2）钢筋绑扎：在预制台座上直接绑扎钢筋成型，确保钢筋位置准确，间距符合设计要求。

（3）波纹管及锚垫板埋设：波纹管用U型钢筋绑扎焊接在非预应力筋骨架上，曲线上0.4m设一道，直线段上0.8m设置一道，确保波纹管纵、竖坐标定位误差在规范范围之内。

2.混凝土浇注（1）模板检查：浇注混凝土前，对模板进行全面检查，确保波纹管、锚垫板、喇叭管、螺旋筋等位置准确，定位牢固。

（2）混凝土搅拌：梁体混凝土由搅拌站集中拌制，确保混凝土配合比在保证强度的同时，具备良好的和易性和坍落度。

（3）混凝土浇筑：采用分层浇筑法，先浇筑底板混凝土，然后浇筑腹板混凝土，最后浇筑桥面板。

浇筑过程中，确保混凝土密实，无蜂窝、麻面等缺陷。

3.养护（1）混凝土浇筑完成后，立即进行养护，采用喷洒养护剂或覆盖保湿材料等方法。

（2）养护期间，注意控制温度、湿度等环境因素，确保混凝土强度达到设计要求。

四、质量保证措施1.严格执行国家有关规范、规程和质量标准。

2.加强原材料质量控制，确保钢筋、混凝土等原材料符合设计要求。

3.严格控制施工过程，确保各道工序符合规范要求。

4.加强检测，确保预制箱梁质量满足设计要求。
