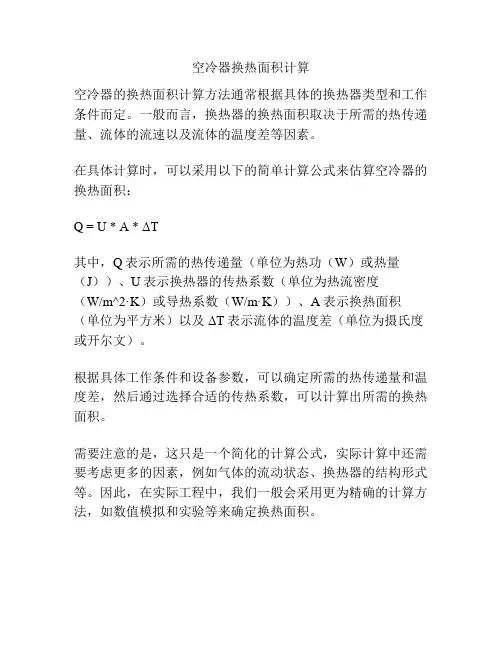

空冷器换热面积计算
空冷器的换热面积计算方法通常根据具体的换热器类型和工作条件而定。

一般而言，换热器的换热面积取决于所需的热传递量、流体的流速以及流体的温度差等因素。

在具体计算时，可以采用以下的简单计算公式来估算空冷器的换热面积：
Q = U * A * ΔT
其中，Q表示所需的热传递量（单位为热功（W）或热量（J））、U表示换热器的传热系数（单位为热流密度
（W/m^2·K）或导热系数（W/m·K））、A表示换热面积（单位为平方米）以及ΔT表示流体的温度差（单位为摄氏度或开尔文）。

根据具体工作条件和设备参数，可以确定所需的热传递量和温度差，然后通过选择合适的传热系数，可以计算出所需的换热面积。

需要注意的是，这只是一个简化的计算公式，实际计算中还需要考虑更多的因素，例如气体的流动状态、换热器的结构形式等。

因此，在实际工程中，我们一般会采用更为精确的计算方法，如数值模拟和实验等来确定换热面积。

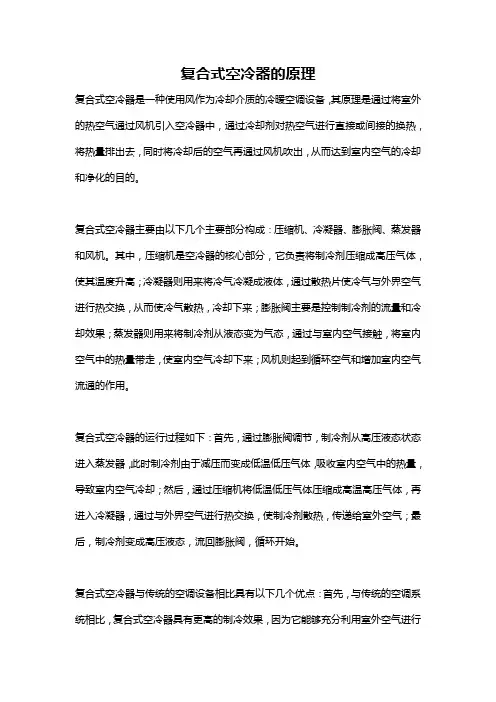

复合式空冷器的原理复合式空冷器是一种使用风作为冷却介质的冷暖空调设备，其原理是通过将室外的热空气通过风机引入空冷器中，通过冷却剂对热空气进行直接或间接的换热，将热量排出去，同时将冷却后的空气再通过风机吹出，从而达到室内空气的冷却和净化的目的。

复合式空冷器主要由以下几个主要部分构成：压缩机、冷凝器、膨胀阀、蒸发器和风机。

其中，压缩机是空冷器的核心部分，它负责将制冷剂压缩成高压气体，使其温度升高；冷凝器则用来将冷气冷凝成液体，通过散热片使冷气与外界空气进行热交换，从而使冷气散热，冷却下来；膨胀阀主要是控制制冷剂的流量和冷却效果；蒸发器则用来将制冷剂从液态变为气态，通过与室内空气接触，将室内空气中的热量带走，使室内空气冷却下来；风机则起到循环空气和增加室内空气流通的作用。

复合式空冷器的运行过程如下：首先，通过膨胀阀调节，制冷剂从高压液态状态进入蒸发器，此时制冷剂由于减压而变成低温低压气体，吸收室内空气中的热量，导致室内空气冷却；然后，通过压缩机将低温低压气体压缩成高温高压气体，再进入冷凝器，通过与外界空气进行热交换，使制冷剂散热，传递给室外空气；最后，制冷剂变成高压液态，流回膨胀阀，循环开始。

复合式空冷器与传统的空调设备相比具有以下几个优点：首先，与传统的空调系统相比，复合式空冷器具有更高的制冷效果，因为它能够充分利用室外空气进行散热，从而提高制冷效率；其次，复合式空冷器具有更低的运行成本，因为它不需要额外的制冷介质，只需要通过风机将室外空气引入室内进行冷却，所以节省了能源消耗；再次，复合式空冷器具有更低的环境负荷，因为通过利用室外空气进行冷却，减少了氟利昂等有害物质的排放，对环境的污染也相对较少。

然而，复合式空冷器也存在一些不足之处，首先，它对室外环境的适应能力较差，当环境温度较高时，其制冷效果会受到一定影响；其次，由于复合式空冷器需要通过风机将室外空气引入室内进行冷却，所以对于室外空气的清洁度要求较高，否则会导致室内空气质量下降；再次，复合式空冷器的运行噪音较大，对于一些对噪声敏感的用户来说，可能会感到不适。

换热器的分类随着科学技术的不断发展，换热器的种类也随着不同介质，不同压力，不同温度的要求随之增加，常见的一些具体分类如下：一、按传热原理分类可分为直接传热式换热器、蓄热式换热器、间壁传热式换热器、中间载体式换热器。

二、按结构分类可分为浮头式换热器、固定管板式换热器、填料函式换热器等。

三、按传热种类分类可分为无相变传热和有相变传热，一般分为冷凝器和重沸器。

管片式换热器一、基本结构管片式换热器的结构与管壳式换热器相似，但选择用翅片管来替代光管作为传热面，换热器由若干根翅片管组成，其主要元件就是翅片管。

根据传热原理，对流传热是指固体表面与流体接触时产生的传热现象，而安装翅片增大了传热面积，提高了换热效率。

二、工作特性管片式换热器常常应用在两侧流体的换热性能相差较大的场合，一般是用管外侧安装翅化表面来减小换热能力较差流体的换热热阻，可以使得整体换热效果得到增强。

管片式换热器的优点有1、结构紧凑、传热能力强、壳体直径或高度可减小，因此结构简单便于布置。

2、翅片管的传热面积比光管大2-10倍冷凝器的概述冷凝器是制冷系统的主要部件，它能够实现气体液体的互相转换，并排放热量。

冷凝器的工作过程是一个放热过程，在蒸发过程中，将蒸汽转变为液体的装置也称之为冷凝器。

设备原理气体通过一根很长的管子（一般是盘成螺线管），使热量散失到四周的空气中，铜类的金属导热性能强，通常用于输送蒸汽。

为了增加冷凝器的效率一般在管道上会额外增加热传导性能优异的散热片，加大散热面积，以此提高散热并通过使用风机来加快空气对流速度，将热量带走。

制冷剂的制冷原理是经压缩机将工质由低温低压的气体压缩成高温高压的气体，再经过冷凝器使其冷凝成中温高压的液体，再经过节流阀节流之后，使其转变成低温低压的液体。

低温低压的液态工质送入蒸发器，在蒸发器中液体吸热蒸发而变成低温低压的蒸汽，蒸汽再次送入压缩机内完成制冷循环。

根据冷却介质的种类，冷凝器主要可以分为空冷冷凝器和水冷冷凝器以及水和空气联合式冷凝器，在正常情况下，三种冷凝器都有很好的冷凝效果，但随着水资源的日渐短缺，空冷冷凝器得到了更多的重视，在化工、冶金、发电等很多不同行业都有着很多的应用。

土耳其地下天然气储库工程项目一期工程空冷式换热器安装方案（202）总包单位审批：总包单位审核：施工单位审批：施工单位审核：施工单位编制：中国化学工程第六建设土耳其天然气储库工程项目经理部2015 年7 月目录1 编制说明 (2)2 编制依据 (2)3 施工准备 (3)4 施工工艺 (3)5 质量控制措施 (17)6 安全技术措施 (19)7 空冷式换热器施工计划 (20)8 主要工、机具计划 (21)9 检验、测量器具配备表 (22)1 编制说明土耳其地下天然气储库工程项目一期压缩机房（202）工程共有3套空冷式换热器设备。

该单元空冷式换热器是由GEA Batignolles Thermal Technologies（简称BTT）生产制造。

空冷式换热器(简称空冷器)是以环境空气作为冷却介质，风机强制空气横掠翅片管外，使管高温工艺流体得到冷却或冷凝的换热设备。

为安全、高效、高质量的完成空冷器安装施工任务，特编制此安装施工方案。

2 编制依据2.1厂家安装指导说明书2.2空冷式换热器施工安装图纸2.3《石油化工换热设备施工及验收规》SH3514-20012.4我公司以往对类似空冷式换热器安装的施工经验3 施工准备3.1施工前熟悉图纸及有关技术说明。

3.2设备基础交接，确保基础满足设备的安装要求。

3.3设备基础清理，现场材料倒运堆放及吊装区域划分。

3.4检查设备及材料出厂合格证和质量证明书，数据应符合规要求。

3.5施工特殊工具准备齐全。

3.6现场配备必要的施工机具及劳保用品。

4 施工工艺4.1施工程序4.2设备基础验收4.2.1检查混凝土强度报告以及施工依据；检查整个基础的混凝土有无疏松、脱层、裂缝、孔洞、钢筋外露等现象；4.2.2对基础进行外观检查，不得有裂纹、蜂窝、空洞、露筋等缺陷。

按土建施工图检查重要设备的基础沉降观测点，应符合设计要求。

4.2.3设备基础底座的上平面必须水平，并且不得超过厂家规定的最大标高允许公差+0mm/-30mm。

探究空冷式换热器管与管板连接形式的设计要点1 概述空冷式换热器广泛应用于石油、化工、冶金等行业，随着近年来制造业技术的突破发展，推动设计水平不断提高，然而在整个空冷器设计中，管与管连接为其中重要环节之一。

因此对其设计方案的研究具有较重要意义。

2 换热管与管板的连接形式管子与管板的连接处应保证良好的连接强度和密封性，防止发生泄漏，造成系统停车，甚至危及人身与设备的安全；同时还应保证能承受一定的轴向力，避免管子从管板中脱出。

换热管与管板常用连接方法有强度胀接、强度焊接和胀焊并用形式。

2.1 強度胀接强度胀接是通过胀管器膨胀使钢管产生塑性变形，而管板产生弹性变形，当胀接力撤除后，管板由弹性变形状态预恢复至初始状态，但此时钢管塑性变形无法回弹，使得钢管与管板之间产生一定的挤压力，使其紧密贴合，达到既密封又能抗拉脱力两个目的。

由于管子与管孔紧密贴合，可使管接头减少介质腐蚀，且能承受拉脱力。

一般适用于：①设计压力小于等于4MPa；②设计温度小于等于300℃；③操作中无剧烈的振动，无过大的温度变化及无明显的应力腐蚀。

2.2 强度焊接强度焊是指保证换热管与管板连接的密封性能及抗拉强度的焊接。

适用范围：①管间距太小或薄管板无法采用胀接时；②热循环剧烈和温差较高时；③压力较高或连接紧密性有严格要求时。

它能保证焊接接头达到抗拉脱强度；④可适用于GB151标准规定的设计压力，但不适用于有较大振动及有间隙腐蚀的场合。

当焊缝H值大于或等于2/3管壁厚时，称强度焊，否则为密封焊。

即强度焊必须是填丝的氩弧焊，而不填丝的熔化焊最多只能作为密封焊。

2.3 胀焊并用连接形式设计方案有：强度焊加贴胀、密封焊加强度胀。

密封焊是指单纯防止泄露而实行的焊接，不保证管端连接强度，而强度焊既可以保证焊缝的严密性，又能够保证抵抗翅片管受热变形所受到的拉脱力的能力。

强度胀是指满足一般胀接强度的合适胀度的密封胀接，而贴胀是只为消除钢管与管板之间的间隙，并不承担拉脱力的胀接。

9种换热器工作原理-回复换热器是一种用来实现热量传递的设备，主要用于调节和控制流体或气体之间的温度差异。

换热器的工作原理包括九种不同的类型，下面我们将逐一介绍并详细解释每种类型的工作原理。

1. 真空换热器：真空换热器通过将流体放置在真空环境中进行热交换，利用真空的绝热效果减少传热中的热损失。

这种换热器主要用于高温、高压和易燃易爆的工作环境中。

2. 管壳式换热器：管壳式换热器是一种常见的换热机械，其工作原理是通过将流体分别在内管和壳体之间流动实现传热。

内部的流体通过管道流动，外部的流体通过壳体流动，通过这种方式实现了热交换。

3. 板式换热器：板式换热器通过将具有高热导率的金属板堆叠在一起形成多个通道，将热流在板间进行传递。

这种换热器具有紧凑的结构和高效的热传导，广泛应用于工业和民用领域。

4. 空冷式换热器：空冷式换热器是一种通过将流体与大气中的冷却介质进行直接接触来实现传热的设备。

这种方式适用于没有水源或水资源有限的环境，如沙漠地区或船舶上。

5. 间接换热器：间接换热器通过将热流介质与传热介质分开，通过壁体将热量传递给传热介质。

这种方式适用于两种介质之间不能直接接触的情况，如高温蒸汽与饮用水的热交换。

6. 冲击换热器：冲击换热器利用流体在冲击过程中释放出的热量进行热交换。

这种方式适用于流体速度较高的情况，例如燃烧室中的燃气轮机。

7. 内流换热器：内流换热器的原理是将流体直接与换热设备内部的换热表面接触进行热交换。

这种方式适用于需要高传热系数的情况，例如蒸发器和冷凝器。

8. 混合换热器：混合换热器将两种或多种流体混合在一起并将热量从一个流体传递给另一个流体。

这种方式适用于需要混合两种不同温度的流体的情况，例如加热水。

9. 螺旋板式换热器：螺旋板式换热器是一种将两种流体通过螺旋通道进行传热的设备。

这种换热器具有紧凑的结构和高传热效率，广泛应用于化工、制药和冶金工业中。

通过以上九种不同类型的换热器工作原理的介绍，我们可以看出每种换热器的适用场景和工作原理的不同。

空冷式热交换器制造流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!空冷式热交换器是一种广泛应用于制冷、空调、热泵等领域的热交换设备，其制造流程如下：1. 设计及选材：根据热交换器的工作条件，如温度、压力、介质类型等，进行设计计算，选定合适的材料，如不锈钢、铝、铜等。

空冷式换热器洛阳隆华制冷设备有限公司多年来一直致力于空冷式换热器的研究工作，由多位专家和技术人员组成的研发科研小组，综合国内外同行业的先进技术及本公司实际加工特点，设计出了更为完善、合理的高效空冷式换热器。

目前主要有干式空气冷却器和湿式空气冷却器。

空气冷却器的特点：空冷式换热器(简称空冷器)是以环境空气作为冷却介质，风机强制空气横掠翅片管外，使管内高温工艺流体得到冷却或冷凝的换热设备。

空冷器单元由翅片管束、风机、框架三个基本部分和百叶窗、检修平台、梯子等辅助部分组成。

使用自然空气作为冷却介质，节约了宝贵的水资源，减少了工业污水的排放，保护了自然环境。

广泛应用于化工、石化、热电厂、冶金、水泥生产线、垃圾焚烧发电厂等等。

卓越的空冷技术：我公司利用先进的空冷器设计软件、成熟的制造技术，根据不同的翅片片型和集管不同结构型式，为用户提供整套的技术方案。

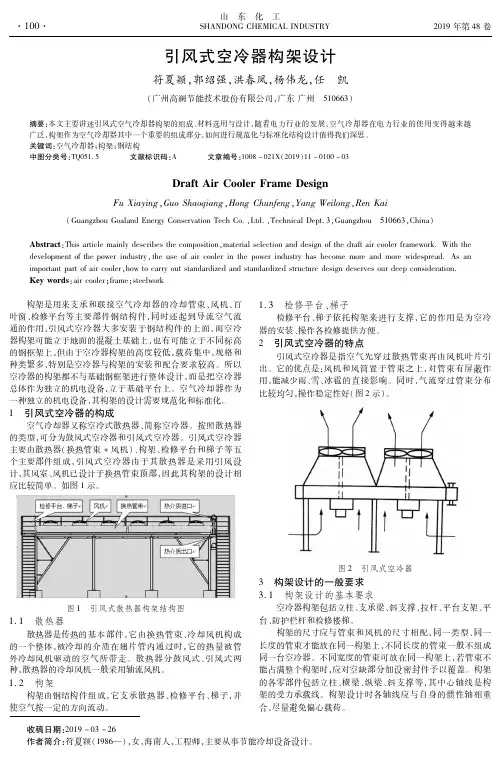

空冷器形式引风式水平空冷器鼓风式水平空冷器斜顶式空气冷却器翅片管结构形式：翅片管是空气冷却器的热交换元件，其结构形式直接决定了整个换热器的性能。

同时，翅片与管子的连接方式也对热传递有很大的影响，用于钢管、铝管或不锈钢管上的翅片主要是铝片、钢片或热浸镀锌的钢片制成，其结构形式有一下几种。

KLM形滚花翅片管 LL型绕片式管 L形绕片管G形镶嵌式翅片管双金属轧片管管箱结构形式：集合管式管箱、半圆形管箱丝堵式管箱、盖板式管箱空冷优势：1、利用空气温升冷却，节约宝贵的水资源；2、空气可随意取得，选址不受限制。

3、空气腐蚀性小，设备使用寿命长；管束防腐处理：1、管束的防腐：镀锌管绕铝片，碳钢管绕钢片整体镀锌2、构架的防腐：热镀锌、喷刷防锈漆、喷塑。
