图文详解高压开关柜

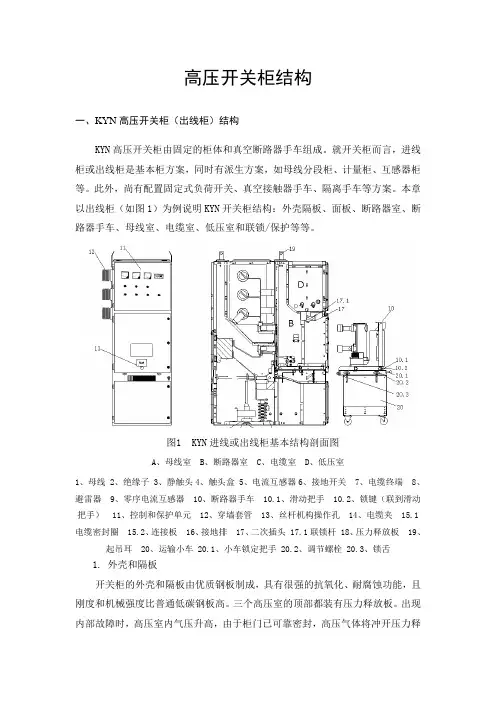

高压开关柜结构一、KYN高压开关柜（出线柜）结构KYN高压开关柜由固定的柜体和真空断路器手车组成。

就开关柜而言，进线柜或出线柜是基本柜方案，同时有派生方案，如母线分段柜、计量柜、互感器柜等。

此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。

本章以出线柜（如图1）为例说明KYN开关柜结构：外壳隔板、面板、断路器室、断路器手车、母线室、电缆室、低压室和联锁/保护等等。

图1 KYN进线或出线柜基本结构剖面图A、母线室B、断路器室C、电缆室D、低压室1、母线2、绝缘子3、静触头4、触头盒5、电流互感器6、接地开关7、电缆终端8、避雷器9、零序电流互感器 10、断路器手车 10.1、滑动把手 10.2、锁键（联到滑动把手） 11、控制和保护单元 12、穿墙套管 13、丝杆机构操作孔 14、电缆夹 15.1电缆密封圈 15.2、连接板 16、接地排 17、二次插头 17.1联锁杆 18、压力释放板 19、起吊耳 20、运输小车 20.1、小车锁定把手 20.2、调节螺栓 20.3、锁舌1. 外壳和隔板开关柜的外壳和隔板由优质钢板制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。

三个高压室的顶部都装有压力释放板。

出现内部故障时，高压室内气压升高，由于柜门已可靠密封，高压气体将冲开压力释放板释放出来。

相邻的开关柜由各自的侧板隔开，拼柜后仍有空气缓冲层，可以防止开关柜被故障电弧贯穿熔化。

低压室D装配成独立隔室，与高压区域分隔开。

隔板将断路器室B和电缆室C隔开，即使断路器手车移开（此时活门会自动关闭），也能防止操作者触及母线室A和电缆室C内的带电部分。

卸下紧固螺栓就可移开水平隔板，便于电缆密封终端的安装。

2. 开关柜面板开关柜面板分为二部分：仪表门，开关仪表门。

仪表门主要完成仪表检测、带电检测、信号灯监视和就地电气操作；开关仪表门主要完成开关接地开关的就地机械操作。

图2 开关柜面板1 仪表；2 电磁分合闸按钮；3 机械分合闸按钮；4名牌；5 丝杆机构手柄插口；6 观察窗；7 柜内照明开关；8 高压带电显示；9 指示灯；10 电气接线图；11 接地开关操作插3. 断路器室断路器手车装在有导轨的断路器室B内，可在运行、试验（隔离）两个不同位置之间移动。

高压开关柜停、送电操作以及故障判断和处理方法（图文详解）高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器、高压操作机构、高压防爆配电装置和高压开关柜等几大类。

高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。

有人愿意把高压开关柜叫做高压配电柜，其实是一个东西啦……基本定义功能：高压开关柜具有架空进出线、电缆进出线、母线联络等功能。

应用：主要适用于发电厂、变电站、电力系统变电所、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场所。

组成：开关柜应满足交流金属封闭开关设备"标准的有关要求，由柜体和断路器二大部分组成，柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

五防：1、防止带负荷合闸：高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。

2、防止带接地线合闸：高压开关柜内的接地刀在合位时，小车断路器无法进合闸。

3、防止误入带电间隔：高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。

4、防止带电合接地线：高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。

5、防止带负荷拉刀闸：高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。

结构组成主要由柜体、高压真空断路器、储能机构、小车、接地刀开关和综合保护器等组成。

用KYN28A-12型高压开关柜做样例给大家展示下内部详细结构1、柜体用铁板压制成型，为封闭式结构，设有仪表室、小车室、电缆室、母排室等，各室之间用铁板隔离，如图1所示。

仪表室安装有综合保护器、电流表、电压表等器件；小车室安装有小车、高压真空断路器；母排室安装三相母排；电缆室用于对外连接动力电缆。

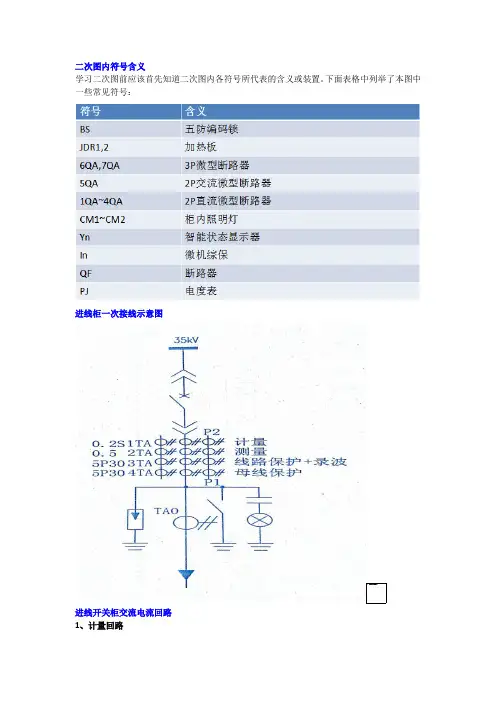

二次图内符号含义学习二次图前应该首先知道二次图内各符号所代表的含义或装置。

下面表格中列举了本图中一些常见符号：进线柜一次接线示意图进线开关柜交流电流回路1、计量回路计量回路的作用主要是将小电流传至智能电度表中，用于电能的计算。

检修或更换电度表时切记勿将电流互感器二次侧开路。

2、测量回路测量回路主要是将小电流传至综保装置，用于电流的检测。

后台显示的电流即取于此处。

3、线路保护回路此图中故障录波的作用就是实时监控电流变化，在发生故障时为判断故障提供判断依据，提高故障处理速度。

4、母线保护回路同样是监控电流变化，达到故障设定值作用于跳闸或告警。

5、零序保护回路线路柜后面都可看到在电缆上装有零序电流互感器，作用就是监控零序电流，将信号传至小电流选线装置柜用于告警及故障查找，再传至综保装置用于告警或跳闸。

进线开关柜交流电压回路1、电度计量图中DFY也相当于一个接线端子，不过次接线端子上带有短接片，即可将电流互感器短路，也可将电压互感器开路。

进线开关柜开入开出原理图1、综保装置外部开入开出接线图此图中QA为柜内控母小空开，QF、S8、S9、S均为断路器内部触点，S8为试验位置触点，S9为工作位置触点，在试验位置时S8闭合，离开实验位置时S8断开，到达工作位置时S9闭合，离开后S9断开。

S为断路器储能触点，储能成功闭合，未储能断开。

QK为开关柜上远方/就地转换开关，JD为接地刀触点，接地刀合上就闭合，接地刀拉开为断开。

6LP为开关柜上置检修状态压板。

2、综保装置内部开入开出接线图图中KKJ为合后位置继电器，可以用于区分是正常分闸还是故障分闸。

TWJ为跳位继电器，用于综保上跳位指示。

HWJ为合位继电器，用于综保上合位指示。

进线开关柜控制原理图上图为开关柜的控制原理图，看懂此图也就知道了我们的开关柜是怎么控制的，都经过哪些设备控制分合的。

QA为控制小母线空开，In为综保装置，KK为合分闸转换开关，HC为合闸线圈，TQ为分闸线圈，Y1为合闸闭锁电磁铁，LP都为压板，DL为断路器内辅助触点。
