电容器的充放电特点

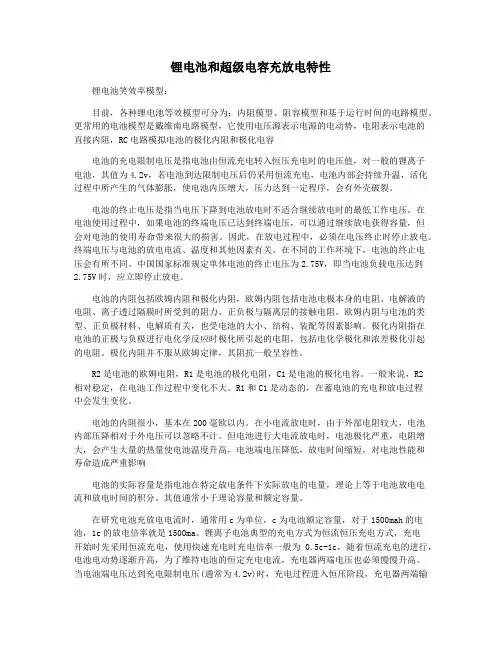

锂电池和超级电容充放电特性锂电池笑效率模型：目前，各种锂电池等效模型可分为：内阻模型、阻容模型和基于运行时间的电路模型。

更常用的电池模型是戴维南电路模型，它使用电压源表示电源的电动势，电阻表示电池的直接内阻，RC电路模拟电池的极化内阻和极化电容电池的充电限制电压是指电池由恒流充电转入恒压充电时的电压值，对一般的锂离子电池，其值为4.2v，若电池到达限制电压后仍采用恒流充电，电池内部会持续升温，活化过程中所产生的气体膨胀，使电池内压增大，压力达到一定程序，会有外壳破裂。

电池的终止电压是指当电压下降到电池放电时不适合继续放电时的最低工作电压。

在电池使用过程中，如果电池的终端电压已达到终端电压，可以通过继续放电获得容量，但会对电池的使用寿命带来很大的损害。

因此，在放电过程中，必须在电压终止时停止放电。

终端电压与电池的放电电流、温度和其他因素有关。

在不同的工作环境下，电池的终止电压会有所不同。

中国国家标准规定单体电池的终止电压为2.75V，即当电池负载电压达到2.75V时，应立即停止放电。

电池的内阻包括欧姆内阻和极化内阻，欧姆内阻包括电池电极本身的电阻、电解液的电阻、离子透过隔膜时所受到的阻力、正负极与隔离层的接触电阻。

欧姆内阻与电池的类型、正负极材料、电解质有关，也受电池的大小、结构、装配等因素影响。

极化内阻指在电池的正极与负极进行电化学反应时极化所引起的电阻，包括电化学极化和浓差极化引起的电阻。

极化内阻并不服从欧姆定律，其阻抗一般呈容性。

R2是电池的欧姆电阻，R1是电池的极化电阻，C1是电池的极化电容。

一般来说，R2相对稳定，在电池工作过程中变化不大。

R1和C1是动态的，在蓄电池的充电和放电过程中会发生变化。

电池的内阻很小，基本在200毫欧以内。

在小电流放电时，由于外部电阻较大，电池内部压降相对于外电压可以忽略不计。

但电池进行大电流放电时，电池极化严重，电阻增大，会产生大量的热量使电池温度升高，电池端电压降低，放电时间缩短，对电池性能和寿命造成严重影响电池的实际容量是指电池在特定放电条件下实际放电的电量，理论上等于电池放电电流和放电时间的积分。

功率因数改善
通过合理设计非线性电路，可以提高功率因数， 减少无功功率的消耗。
稳定性问题
非线性电路在稳态时可能存在多个平衡点，需要 注意稳定性问题，避免产生自激振荡等现象。
05
实际应用案例分析
储能设备中电容器选择与设计
电容器类型选择
根据储能设备的电压、电流和功率需求，选择合适的电容器类型， 如电解电容、陶瓷电容或薄膜电容等。
电容器类型及其特点
固定电容器
电容量固定不变，如纸 质电容器、陶瓷电容器
等。
可变电容器
电容量可按需调整，如 微调电容器、单联电容
器等。
电解电容器
具有极性，主要用于直 流或低频交流电路，如 铝电解电容器、钽电解
电容器等。
超级电容器
具有高电容量、快速充 放电等特点，广泛应用 于电动汽车、风力发电
等领域。
充电开始时，电流最大，随着电容器 电压的升高，电流逐渐减小，直到充 电结束，电流为零。
放电过程中电压电流变化
电压变化
在放电过程中，电容器两端的电压逐渐降低，直到降为零。
电流变化
放电开始时，电流最大，随着电容器电压的降低，电流逐渐 减小，直到放电结束，电流为零。
充放电时间常数计算
时间常数定义
充放电时间常数是指电容器在充放电 过程中，电压或电流达到稳定值所需 的时间。
04
非线性电路中的充放 电现象
非线性元件对充放电影响
非线性电阻
当电流或电压超过一定阈值时， 电阻值会发生变化，从而影响电
容的充放电速度。
二极管
具有单向导电性，正向导通时相当 于短路，反向截止时相当于开路， 对电路充放电过程产生显著影响。
晶体管
通过控制基极电流实现对集电极电 流的控制，从而影响整个电路的充 放电过程。

电容充放电既然叫做电容，就是因为它有存储电荷的能力。

确切的说在交流高电平（高于电容电压）充电，低电平（低于电容电压）放电。

电容充放电分两种情况1、在交流中应该是随着电压（正半周）不断的上升充电，电压达到峰值开始回落，电容也随着回落开始放电（负半周类同）。

还有在交流0.180.360.度都是零电位，电容放电2、在直流电源中，经过整流、电容滤波的话，电容只是在脉动直流电峰值附近上升和下降的时间内充电。

电压回落的时间放电。

电容在电路中各种作用A、电压源正负端接了一个电容(与电路并联)，用于整流电路时，具有很好的滤波作用，当电压交变时，由于电容的充电作用，两端的电压不能突变，就保证了电压的平稳。

当用于电池电源时，具有交流通路的作用，这样就等于把电池的交流信号短路，避免了由于电池电压下降，电池内阻变大，电路产生寄生震荡。

B、比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别？在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不同!若级间直接藕合则会使各级工作偏值通混无法正常工作!利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得!C、基本放大电路中的两个耦合电容，电容+极和直流+极相接，起到通交隔直的作用，接反的话会怎么样，会不会也起到通交隔直的作用，为什么要那接呀！接反的话电解电容会漏电，改变了电路的直流工作点，使放大电路异常或不能工作D、阻容耦合放大电路中，电容的作用是什么？？隔离直流信号，使得相邻放大电路的静态工作点相互独立，互不影响。

E、模拟电路放大器不用耦合电容行么，照样可以放大啊? 书上放大器在变压器副线圈和三极管之间加个耦合电容，解释是通交流阻直流，将前一级输出变成下一级输入，使前后级不影响，前一级是交流电，后一级也是交流电，怎么会相互影响啊，我实在想不通加个电容不是多此一举啊你犯了个错误。

前一级确实是交流电，但后一级是交流叠加直流。

第三节 电容器的充电和放电一、电容器的充电充电过程中，随着电容器两极板上所带的电荷量的增加，电容器两端电压逐渐增大，充电电流逐渐减小，当充电结束时，电流为零，电容器两端电压U C = E二、电容器的放电放电过程中，随着电容器极板上电量的减少，电容器两端电压逐渐减小，放电电流也逐渐减小直至为零，此时放电过程结束。

三、电容器充放电电流充放电过程中，电容器极板上储存的电荷发生了变化，电路中有电流产生。

其电流大小为tq i ∆ ∆= 由C Cu q =，可得 C u C q ∆= ∆。

所以tu C t q i C ∆ ∆= ∆ ∆= 需要说明的是，电路中的电流是由于电容器充放电形成的，并非电荷直接通过了介质。

。

四. 电容器中的电场能量1、电容器中的电场能量(1)．能量来源电容器在充电过程中，两极板上有电荷积累，极板间形成电场。

电场具有能量，此能量是从电源吸取过来储存在电容器中的。

(2)．储能大小的计算电容器充电时，极板上的电荷量q 逐渐增加，两板间电压u C 也在逐渐增加，电压与电荷量成正比，即 q = Cu C ，如图4-6所示。

把充入电容器的总电量q 分成许多小等份，每一等份的电荷量为 ∆q 表示在某个很短的时间内电容器极板上增加的电量，在这段时间内，可认为电容器两端的电压为u C ，此时电源运送电荷做功为q u W C C ∆= ∆ 即为这段时间内电容器所储存的能量增加的数值。

当充电结束时，电容器两极板间的电压达到稳定值U C ，此时，电容器所储存的电场能量应为整个充电过程中电源运送电荷所做的功之和，即把图中每一小段所做的功都加起来。

利用积分的方法可得22121C C C CU qU W == 式中，电容C 的单位为F ，电压U C 的单位为V ，电荷量q 的单位为C ，能量的单位为J 。

电容器中储存的能量与电容器的电容成正比，与电容器两极板间电压的平方成正比。

2、电容器在电路中的作用当电容器两端电压增加时，电容器从电源吸收能量并储存起来；当电容器两端电压降低时，电容器便把它原来所储存的能量释放出来。

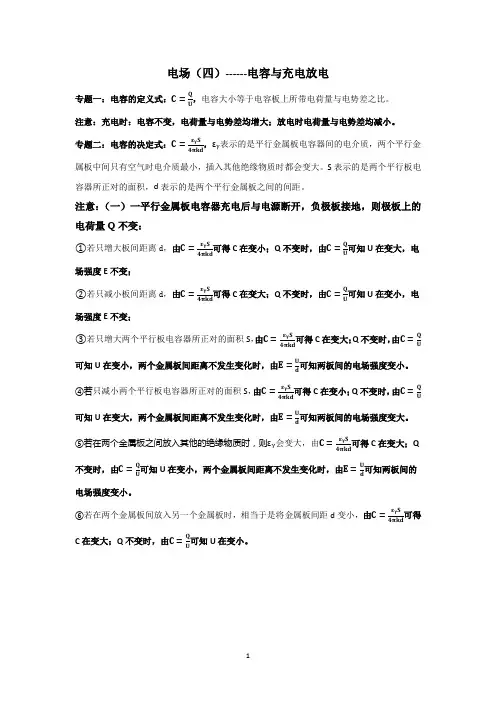

电场（四）------电容与充电放电专题一：电容的定义式：C =QU ，电容大小等于电容板上所带电荷量与电势差之比。

注意：充电时：电容不变，电荷量与电势差均增大；放电时电荷量与电势差均减小。

专题二：电容的决定式：C =εγS 4πkd ，εγ表示的是平行金属板电容器间的电介质，两个平行金属板中间只有空气时电介质最小，插入其他绝缘物质时都会变大。

S 表示的是两个平行板电容器所正对的面积，d 表示的是两个平行金属板之间的间距。

注意：（一）一平行金属板电容器充电后与电源断开，负极板接地，则极板上的电荷量Q 不变：①若只增大板间距离d ，由C =εγS 4πkd可得C 在变小；Q 不变时，由C =QU 可知U 在变大，电场强度E 不变；②若只减小板间距离d ，由C =εγS 4πkd 可得C 在变大；Q 不变时，由C =QU 可知U 在变小，电场强度E 不变；③若只增大两个平行板电容器所正对的面积S ，由C =εγS 4πkd可得C 在变大；Q 不变时，由C =QU可知U 在变小，两个金属板间距离不发生变化时，由E =Ud 可知两板间的电场强度变小。

④若只减小两个平行板电容器所正对的面积S ，由C =εγS 4πkd 可得C 在变小；Q 不变时，由C =QU 可知U 在变大，两个金属板间距离不发生变化时，由E =Ud 可知两板间的电场强度变大。

⑤若在两个金属板之间放入其他的绝缘物质时，则εγ会变大，由C =εγS4πkd 可得C 在变大；Q不变时，由C =Q U 可知U 在变小，两个金属板间距离不发生变化时，由E =Ud 可知两板间的电场强度变小。

⑥若在两个金属板间放入另一个金属板时，相当于是将金属板间距d 变小，由C =εγS4πkd 可得C 在变大；Q 不变时，由C =QU 可知U 在变小。

（二）一平行金属板电容器直接与电源相连，则两个金属板之间电势差U 不变：①若只增大板间距离d ，由C =εγS 4πkd可得C 在变小；U 不变时，由C =Q U 可知Q 在变小，由E =Ud可知电场强度E 变小； ②若只减小板间距离d ，由C =εγS 4πkd 可得C 在变大；U 不变时，由C =Q U 可知Q 在变大，由E =Ud可知电场强度E 变大；③若只增大两个平行板电容器所正对的面积S ，由C =εγS 4πkd可得C 在变大；U 不变时，由C =QU可知Q 在变大，两个金属板间距离不发生变化时，由E =Ud 可知两板间的电场强度E 不变。

电容的特点及常用的分类电容的特点1.它具有充放电特性和阻止直流电流通过，允许交流电流通过的能力。

2.在充电和放电过程中，两极板上的电荷有积累过程，也即电压有建立过程，因此，电容器上的电压不能突变。

电容器的充电：两板分别带等量异种电荷，每个极板带电量的绝对值叫电容器的带电量。

电容器的放电：电容器两极正负电荷通过导线中和。

在放电过程中导线上有短暂的电流产生。

3.电容器的容抗与频率、容量之间成反比。

即分析容抗大小时就得联系信号的频率高低、容量大小。

电容器的作用耦合：用在耦合电路中的电容称为耦合电容，在阻容耦合放大器和其他电容耦合电路中大量使用这种电容电路，起隔直流通交流作用。

滤波：用在滤波电路中的电容器称为滤波电容，在电源滤波和各种滤波器电路中使用这种电容电路，滤波电容将一定频段内的信号从总信号中去除。

退耦：用在退耦电路中的电容器称为退耦电容，在多级放大器的直流电压供给电路中使用这种电容电路，退耦电容消除每级放大器之间的有害低频交连。

高频消振：用在高频消振电路中的电容称为高频消振电容，在音频负反馈放大器中，为了消振可能出现的高频自激，采用这种电容电路，以消除放大器可能出现的高频啸叫。

谐振：用在LC谐振电路中的电容器称为谐振电容，LC并联和串联谐振电路中都需这种电容电路。

旁路：用在旁路电路中的电容器称为旁路电容，电路中如果需要从信号中去掉某一频段的信号，可以使用旁路电容电路，根据所去掉信号频率不同，有全频域(所有交流信号)旁路电容电路和高频旁路电容电路。

中和：用在中和电路中的电容器称为中和电容。

在收音机高频和中频放大器，电视机高频放大器中，采用这种中和电容电路，以消除自激。

定时：用在定时电路中的电容器称为定时电容。

在需要通过电容充电、放电进行时间控制的电路中使用定时电容电路，电容起控制时间常数大小的作用。

积分：用在积分电路中的电容器称为积分电容。

在电势场扫描的同步分离电路中，采用这种积分电容电路，可以从场复合同步信号中取出场同步信号。

第54讲 电容器的充电与放电实验一.知识回顾1.电容器的组成：由两个彼此绝缘又相距很近的导体组成。

最简单的电容器是平行板电容器。

2.电容器的充电、放电①充电：两极板的电荷量增加，极板间的电场强度增大，电源的能量不断储存在电容器中。

②放电：电容器把储存的能量通过电流做功转化为电路中其他形式的能量。

③充电时电流流入正极板，放电时电流流出正极板。

3．电容(1)定义：电容器所带的电荷量Q 与电容器两极板之间的电势差U 之比，叫作电容器的电容。

其中“电容器所带的电荷量Q ”，是指一个极板所带电荷量的绝对值。

(2)定义式：C ＝Q U 。

推论：C ＝ΔQ ΔU。

(3)单位：法拉(F)，1 F ＝106 μF ＝1012 pF 。

(4)物理意义：表示电容器容纳电荷本领的物理量。

(5)决定因素电容C 的大小由电容器本身结构(大小、形状、正负极相对位置及电介质)决定，与电容器是否带电及所带电荷量(或两端所加电压)无关。

4．平行板电容器的电容(1)影响因素：平行板电容器的电容与极板的正对面积成正比，与两极板间电介质的相对介电常数成正比，与极板间的距离成反比。

(2)决定式： C ＝εr S 4πkd ，k 为静电力常量。

5．常用电容器(1)分类：从构造上看，可分为固定电容器和可变电容器。

(2)击穿电压与额定电压：加在电容器极板上的电压不能超过某一限度，超过这个限度，电介质将被击穿，电容器损坏，这个极限电压叫作击穿电压；电容器外壳上标的电压是工作电压，或称额定电压，这个数值比击穿电压低。

二.实验：观察电容器的充、放电现象1．实验电路及器材如图所示，把直流电源、电阻、电容器、电流表、电压表以及单刀双掷开关组装成实验电路。

2．实验步骤(1)把开关S接1，观察电流表及电压表指针的偏转。

(2)把开关S接2，观察电流表及电压表指针的偏转。

3．实验现象(1)充电现象：把开关S接1时，可以看到电压表示数迅速增大，随后逐渐稳定在某一数值。

据采集器和计算机、单刀双掷开关S、导线若干。实验过程如下：
①将定值电阻R1等器材按图甲连接电路后，将开关S与1端连接，电源向电容器
充电；
②将开关S与2端连接，测得电流随时间变化的i－t曲线如图乙所示；
目录
③用R2替换R1后，重复上述实验步骤①②，测得电流随时间变化的i－t曲线如图
丙中的某条虚线所示。
目录
着眼“四翼”·探考点
目录
⁠
【典例1】 图甲是一种测量电容器电容的实验电路图，实验是通过对高阻值电
阻放电的方法，测出电容器充电至电压U时所带电荷量Q，从而求出待测电容器
的电容C。某同学在一次实验时的情况如下：
目录
A.按如图甲所示的电路图接好电路；
B.接通开关S，调节电阻箱R的阻值，使电流表的指针偏转接近满刻度，记下此
，经过这一过程，电容器的两极板就会
⁠
（选填“正”或“负”）电荷，电
⁠
路稳定后灵敏电流计G的示数为零。当把开关S由1合向2时，有
（选填
⁠
“自左向右”或“自右向左”）流过灵敏电流计G的短暂电流，这个过程
叫
。
⁠
目录
解析：将开关S合向1，电源与电容器连通，电路中有电流流过，说明电源在给
电容器储存电荷，这一过程叫作充电；经过这一过程，电容器的两极板就会带
相同。
（1）请在图1中画出上述U－Q图像。
解析：（1）U－Q图像如图所示。
答案：（1）见解析图
目录
（2）在如图2所示的充电电路中，R表示电阻，E表示电源（忽略内阻）。通过
改变电路中元件的参数对同一电容器进行两次充电，对应的Q－t曲线如图3中①
②所示。
a.①②两条曲线不同是
（选填“E”或“R”）的改变造成的；

电容的充电过程和放电方法
电容的充电过程：
1. 电荷从电源出发，向电容器两板定向移动，形成了充电电流。

2. 两板间聚集的电荷在两板间产生电场，形成电势差。

这个过程中，电源的电能转化为电容器的电场能储存起来。

3. 随着电荷的增多，两板间的电势差增大，当电势差增大到等于电源电压时，电荷不再定向移动，此时充电结束，充电电流消失。

电容的放电方法：
1. 两板间的电荷通过绿色二极管定向移动，发生中和，形成放电电流，使二极管发光。

2. 随着不断发生的放电现象，电容器储存的电场能不断减少，当电荷放完时，放电电流消失。

以上信息仅供参考，建议查阅关于电容的专业书籍或者咨询相关技术人员。

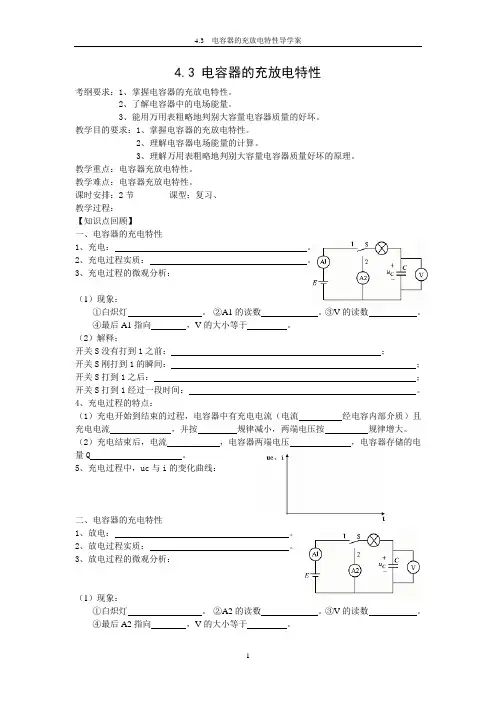

4.3 电容器的充放电特性考纲要求：1、掌握电容器的充放电特性。

2、了解电容器中的电场能量。

3、能用万用表粗略地判别大容量电容器质量的好坏。

教学目的要求：1、掌握电容器的充放电特性。

2、理解电容器电场能量的计算。

3、理解万用表粗略地判别大容量电容器质量好坏的原理。

教学重点：电容器充放电特性。

教学难点：电容器充放电特性。

课时安排：2节课型：复习、教学过程：【知识点回顾】一、电容器的充电特性1、充电：。

2、充电过程实质：。

3、充电过程的微观分析：（1）现象：①白炽灯。

②A1的读数。

③V的读数。

④最后A1指向，V的大小等于。

（2）解释：开关S没有打到1之前：；开关S刚打到1的瞬间：；开关S打到1之后：；开关S打到1经过一段时间：。

4、充电过程的特点：（1）充电开始到结束的过程，电容器中有充电电流（电流经电容内部介质）且充电电流，并按规律减小，两端电压按规律增大。

（2）充电结束后，电流，电容器两端电压，电容器存储的电量Q 。

5、充电过程中，uc与i的变化曲线：二、电容器的充电特性1、放电：。

2、放电过程实质：。

3、放电过程的微观分析：（1）现象：①白炽灯。

②A2的读数。

③V的读数。

④最后A2指向，V的大小等于。

（2）解释：开关S 没有打到2之前： ；开关S 刚打到2的瞬间： ； 开关S 打到2之后： ； 开关S 打到2经过一段时间： 。

4、放电过程的特点：（1）放电过程中，uc 、i 。

（2）放电结束后，电流 ，电容器两端电压 ，电容器存储的电量Q 。

5、放电过程中，uc 与i 的变化曲线：三、电容器的充放电电流i= = 电容器中 变化，电容器中就产生电流；电容器 变化，电容器中就产生电流。

四、时间常数1、定义： 。

（τ越大，表示 ） 2、电阻R ： 。

五、电容器中存储的电场能量公式： 。

六、电容器质量好坏的判断1、使用仪器： 。

2、理论依据： 。

3、具体情况：（1）质量好的，漏电量小： 。

（2）质量差的，漏电量大： 。

电容器的充放电电容器具有储存电场能量的性质，实际体现在电容器具有充电和放电的功能。

一、电容器的充放电过程：1、实验电路：2、当开关置于“1”时构成充电电路：电源向电容充电，开始时灯泡较亮，然后逐渐变暗。

从电流表的读数可发现：充电电流由大到小变化，最后为零。

从电压表的读数发现：电压由小到大变化，最后的指示值为电源电压。

原因：当开关置于“1”的瞬间，电容器极板的电位为零，与电源间存在较大的电位差，开始时充电电流最大，灯泡最亮，随着充电的进行，电容器两端的电压逐渐上升，与电源电压接近，充电电流越来越小，当电容器两端电压与电源两端电压相等时，充电电流为零，充电结束。

3、当开关置于“2”时构成放电电路：电容器放电，开始时灯泡较亮，然后逐渐变暗。

从电流表的读数可发现：放电电流由大到小变化，最后为零。

从电压表的读数发现：电压由大到小变化，最后的指示值为零。

原因：当开关置于“2”的瞬间，电容器两极板在电场力作用下，负电荷不断移出并正电荷中和。

电容器两端电电压随着放电而下降，直到两极板上的电荷完全中和，放电结束。

二、电容器的特点：、电容器是一种储能元件。

、电容器能够隔直流、通交流。

电容器接通直流电流时，只有短渐的充电电流，充电结束时，电路处于开路状态，这就是电容的“隔直”电容器接通交流电源时，由于交流电的大小和方向交替变化，致使电容反复进行充、放电，结果在电路中出现连续的电流，好象电流通过了电容器，这就是电容器的“通交”（注意：电荷并不能直接通过电容器的介质）。

三、电容器的电流：充电时在△t 时间内，电容器极板上的电荷增加了△Q ，则电路中的电流： t Q i ∆∆= U C Q ∆=∆ tU C i ∆∆= 即：电容电流与电压对时间的变化率成正比。

四、电容器的电场能量：电容器充电时，两个极板上的正负电荷不断积累，就在介质中建立了电场。

电场能量可用表示为：221C CU Wc = 电容器的充电过程，就是把电源输出的能量储存起来，在放电过程，则把储存的能量释放出来，可见电容器只是进行能量的“吞吐”而并非真正消耗能量，所以电容器只是一种储存元件。

2.电容器的放电
图3-7所示电路中，电容器充电结束后，将 开关置于“2”，可以观察到小灯泡亮了一下又 熄灭了。这是电容器放电引起的，这时的电容器 相当于一个等效电源。在电容器两极板间电场力 的作用下，负极板的负电荷不断移出与正极板的 正电荷中和，电容器两端的电压也随之而下降， 直至两极板上的电荷完全中和。这是电容器两极 板间电压为零，电路中电流也为零。
一、电容器的充电和放电
图为电容器充、放电实验电路，其中 C大容量（储存电荷多）未充电的电容器， E为内阻很小的直流电源，HL为小灯泡。
1.电容器的充电
当开关“S”置于接点“1”，电源便 向电容器充电。观察到的现象是：开始时 灯泡较亮，然后逐渐变暗，从电流表可以 观察到充电电流由大到小的变化，从电压 表可以观察到电容器两端电压由小到大变 化。经过短短一段时间，灯泡熄灭，电流 表指针回到零，电压表所示电压值接近于 电动势，即 ，这表明电容器已充 满了电荷。
RC
时间常数单位是（s） τ 越大，充电、放电越慢，即过渡过程越长。反 之，τ 越小，过渡过程就越短。在实际应用中，当过 渡过程经过（3~5）τ 时间后，可认为过渡过程基本结 束，已进入稳定状态了。
思考一下：
（1）电容器的充放电电流实际通过电容器的 绝缘介质吗？ （2）当电容器加上交流电压时，电路中有电 流流过吗？为什么？
（1）电容器的充放电电流没有通过电容器的 绝缘介质。
（2）当电容器加上交流电压时，电路中有电 流流过，但电流并没有流过电容器，当交流电压 升高时，电容器充电储存电荷，形成充电电流， 当交流电压降低时，电容器放电释放电荷，形成 放电电流，交流电压不断的升高降低，电容器交 替进行充电放电，使有电容器的电路中有了电流。 从电容器两头看，电流的连续性似乎仍旧保持， 所以通常形象地说有交流电“通过”了电容器。

1uf电容充放电时间uf电容，作为一种常见的电子元件，广泛应用于电子设备中。

它具有储存电能、滤波、补偿等功能，对保证电子设备的正常运行起着至关重要的作用。

本文将介绍uf电容的充放电时间，帮助大家更好地理解和应用这一重要参数。

一、uf电容的作用与特点uf电容，又称无极性电容，具有良好的充放电性能。

它主要用于滤波、去耦、耦合等电路中，能有效抑制噪声、稳定电压，提高系统的可靠性和稳定性。

uf电容具有以下特点：1.容量大，体积小；2.频率响应快；3.损耗低；4.耐压能力强；5.寿命长。

二、充放电时间的概念与影响因素充放电时间是指电容器在给定电压下，充电至某一特定电压或放电至零电压所需的时间。

它受到以下因素的影响：1.电容值：电容值越大，充放电时间越长；2.电压：电压越高，充放电时间越长；3.充放电电流：电流越大，充放电时间越短；4.电容器的品质因素：品质因素越高，充放电时间越短。

三、计算充放电时间的公式与方法1.充电时间公式：tcharge = C / (I * √(R + r))，其中C为电容值，I为电流，R为内阻，r为外阻；2.放电时间公式：tdischarge = C * I / (U - I * r)，其中U为电压，I为电流，R为内阻，r为外阻。

四、提高充放电效率的技巧1.选择合适的电容值和电压；2.减小内阻和外阻；3.优化充电和放电电路设计；4.采用高效充电器和转换器。

五、应用实例与注意事项1.实例：手机电池充电，需要根据电池容量、充电器和电源电压等因素，合理设置充电时间和充电速率；2.注意事项：避免长时间过充、过放，以免损坏电容器和电池；3.注意电容器的耐压值，确保在使用过程中不会损坏；4.注意电容器的温度，避免高温环境下使用。

总之，uf电容的充放电时间对于电子设备的性能至关重要。

了解其影响因素和计算方法，可以提高充放电效率，保证电子设备的稳定运行。

在实际应用中，需根据具体情况调整充放电参数，以实现最佳性能。

超级电容器的原理和特点一、超级电容器的原理超级电容器的工作原理是基于电荷在电解质中的吸附和解吸附机制。

其结构由正负两个电极和之间的电解质组成。

其中，正负两个电极间通过电解质产生的电场会引起电解质中的正负离子在电极表面上的吸附和解吸附。

当电容器充电时，正极电极表面吸附负离子，负极电极表面吸附正离子，这相当于电容器储存了电荷。

当电容器放电时，负极电极表面的负离子和正极电极表面的正离子解吸附，电荷释放。

二、超级电容器的特点1.高储能密度：相比于传统电容器和储能器件，超级电容器具有高储能密度的优势。

这是因为超级电容器采用了特殊的电极材料和电解质，提供了更大的电极表面积，从而能够储存更多电荷。

2.快速充放电：超级电容器具有快速充放电的特点，充电时间通常可以达到几秒至几分钟，而传统电池通常需要几个小时。

这是因为超级电容器可以利用其高电导率将电荷迅速传递到电极表面，从而实现快速充放电。

3.长寿命和可靠性：由于超级电容器不涉及化学反应，因此其使用寿命远远超过传统电池。

此外，由于超级电容器的电化学反应可逆，因此超级电容器可以进行数百万次的充放电循环，而不会降低其性能。

4.宽温度范围：超级电容器能够在极端温度下正常工作，在-40℃至70℃的温度范围内，其性能基本保持不变。

这种特点使得超级电容器在一些特殊工况下的应用得以实现。

5.环境友好：超级电容器不使用有害的化学物质，不产生有毒废弃物，具有较低的环境污染风险。

与传统电池相比，超级电容器更加环保。

6.可充电性：与传统的干电池相比，超级电容器具有可充电性。

这意味着超级电容器可以通过外部电源进行充电，并能够进行多次循环充放电。

总结：超级电容器具有高储能密度、快速充放电、长寿命和可靠性、宽温度范围、环境友好、可充电性等特点。

这些特点使得超级电容器在一些领域具有广泛的应用前景，如电动车、智能电网、可再生能源储能等领域。

随着科学技术的发展，超级电容器的性能将会更加优化，其应用范围也将进一步拓展。

铝电解电容充放电
铝电解电容是一种常见的电容器，由两个极板之间的电介质隔开，其中一个极板涂有铝箔，而另一个极板涂有电解液。

当电源施加在两个极板之间时，电解液中的离子在极板上沉积或脱离。

这种沉积和脱离导致电容器充电或放电。

当电源施加在电容器上时，极板上的电荷开始沉积。

当沉积的电荷达到电源电压时，电容器达到充电状态，电荷不再沉积。

反之，当电源电压被切断时，极板上的电荷开始脱离。

当所有的电荷都流回电解液时，电容器达到放电状态。

铝电解电容器的充放电过程很快，但它们的寿命较短。

在电解液中进行沉积和脱离会损伤电容器的电极，从而导致它们的质量下降。

尽管如此，铝电解电容器仍然被广泛应用于电子设备和电路中。
