槽式太阳能光热发电技术(工程科技)

槽式光热电站聚光集热系统施工工法槽式光热电站聚光集热系统施工工法一、前言槽式光热电站聚光集热系统是一种利用太阳能进行发电的技术，具有较高的能源利用效率和环境友好性。

本文将介绍槽式光热电站聚光集热系统的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点槽式光热电站聚光集热系统的特点主要有以下几点：首先，该系统能够将阳光聚焦到聚光器上，使得光热能量得以集中，从而提高了能量转换效率；其次，聚光集热系统具有灵活性和可扩展性，可以根据实际需要进行设计和施工；第三，槽式光热电站聚光集热系统采用的材料和设备均具有较高的耐用性和抗腐蚀性能，能够满足长期使用的要求。

三、适应范围槽式光热电站聚光集热系统适用于多种地域和环境条件，尤其适合太阳能资源丰富的地区。

该系统能够适应不同的地形和气候条件，例如山区、沙漠地带等。

此外，槽式光热电站聚光集热系统还可以应用于农业、工业、城市热供等领域，具有广泛的应用前景。

四、工艺原理槽式光热电站聚光集热系统的工艺原理是利用聚光器将太阳光线聚焦到集热管上，通过介质循环将热能传递给工质，再通过工质驱动涡轮发电机发电。

聚光器主要由反射镜和光吸收器构成，可以将太阳光线聚集到集热管上，提高光热能量的利用效率。

而集热管则起到将热能传递给工质的作用，同时也起到保护聚光器的作用。

五、施工工艺槽式光热电站聚光集热系统的施工工艺一般包括以下几个阶段：场地准备、基础施工、集热器组装、聚光器安装、管道连接和系统测试。

在场地准备阶段，需要对施工场地进行平整和清理；基础施工阶段需要进行基础的浇筑和固化工作；集热器组装阶段需要将集热管和聚光器进行组装和安装；聚光器安装阶段需要将反射镜和光吸收器进行安装；管道连接阶段需要将集热器和发电设备进行连接；系统测试阶段需要对系统进行测试和调试。

六、劳动组织槽式光热电站聚光集热系统的施工工艺需要安排合理的劳动组织，包括施工队伍的划分和施工任务的分工等。

摩洛哥努奥二期槽式光热电站设计特点摩洛哥努奥二期槽式光热电站是一项重要的光热发电项目，它采用创新的槽式聚光技术，将太阳能转化为电能，为摩洛哥以及周边地区的清洁能源供应做出贡献。

本文将从设计特点的角度对摩洛哥努奥二期槽式光热电站进行详细介绍。

一、槽式光热电站的基本原理槽式光热电站是一种利用太阳能发电的技术，它的基本原理是利用反射器将太阳光聚焦到集热管上，集热管内的工质受热蒸汽驱动汽轮机发电。

槽式光热电站相比其他太阳能发电技术具有高效、可持续等优点，因此在各国得到广泛应用。

1. 创新的槽式聚光技术摩洛哥努奥二期槽式光热电站采用了最新的槽式聚光技术，这一技术能够将太阳光线聚焦到集热管上，使得集热管内的工质受热后可以迅速产生高温高压蒸汽，进而驱动汽轮机发电。

与传统的平板式光热电站相比，槽式聚光技术具有更高的聚光效率，可以更充分地利用太阳能资源，提高发电效率。

2. 高效的集热管设计摩洛哥努奥二期槽式光热电站采用了高效的集热管设计，集热管的材质选用了高温合金材料，能够在高温高压下保持稳定的工作状态，不易受到腐蚀和磨损。

集热管的结构设计经过精心优化，能够在较小的空间内实现更大的热量吸收，保证了整个系统的热效率。

3. 完善的热储能系统摩洛哥努奥二期槽式光热电站还配备了完善的热储能系统，能够将白天吸收的太阳能热量储存起来，在夜晚或天气不佳时释放，保证连续稳定的发电。

热储能系统采用了先进的热能储存材料，能够在长时间内保持高温状态，并且具有较低的能量损耗，确保了系统的可靠性和稳定性。

4. 智能化的控制系统摩洛哥努奥二期槽式光热电站还配备了智能化的控制系统，能够实现对整个发电系统的智能监控和调节。

通过先进的传感器和数据采集设备，实时监测和分析系统运行状态，自动调整聚光器和集热管的角度，以最大限度地提高系统的发电效率。

5. 环保节能的设计理念摩洛哥努奥二期槽式光热电站在设计上充分考虑了环保和节能的理念，优化了系统的能源利用，最大程度地减少了对环境的影响。

光热技术路线指的是太阳能光热发电的技术路线，主要有以下三种：
1.塔式光热发电技术：塔式光热发电系统通过反射镜将太阳光聚焦到集热塔上，
在塔顶安装有吸热器，吸热器将聚焦后的太阳光转化为热能，然后通过换热器将热能转化为蒸汽，驱动汽轮机发电。

塔式光热发电技术的优点是聚光比高、热效率高、储能能力强等。

2.槽式光热发电技术：槽式光热发电系统通过槽式抛物面反射镜将太阳光聚焦到
集热管上，集热管内装有吸热介质，集热管接受聚焦后的太阳光能量后加热吸热介质，将热能转化为蒸汽，驱动汽轮机发电。

槽式光热发电技术的优点是聚光比相对较高、运行温度高、可靠性好等。

3.线性菲涅尔式光热发电技术：线性菲涅尔式光热发电系统通过大面积的线性反
射镜将太阳光聚焦到接收器上，接收器接受聚焦后的太阳光能量后加热内部的工质，将热能转化为蒸汽，驱动汽轮机发电。

线性菲涅尔式光热发电技术的优点是聚光比和运行温度相对较高、系统集成度高、易于维护等。

以上是三种主流的光热技术路线，每种路线都有其自身的优缺点和适用场景。

在实际应用中，可以根据具体需求选择合适的技术路线。

槽式光热电站效率提升分析【摘要】槽式光热电站是一种利用太阳能进行能量转换的重要技术途径。

本文首先介绍了槽式光热电站的基本原理，然后分析了影响其效率的因素，探讨了提升效率的方法。

特别地，文章重点讨论了定向反射器和新型材料在槽式光热电站中的应用，并强调了它们对提升效率的重要作用。

文章强调了提升槽式光热电站效率的重要性，并展望了未来该技术进一步提升效率的潜力。

通过对槽式光热电站效率提升的全面分析，本文旨在为该领域的研究和发展提供参考，推动太阳能利用技术的持续进步。

【关键词】槽式光热电站、效率提升、基本原理、影响因素、提升方法、定向反射器、新型材料、重要性、展望未来、进一步提升、太阳能利用1. 引言1.1 槽式光热电站效率提升分析本文将从槽式光热电站的基本原理、影响因素分析、效率提升方法、定向反射器在槽式光热电站中的应用以及新型材料在槽式光热电站中的应用等方面进行详细分析。

通过对槽式光热电站效率提升的研究，旨在为进一步提高槽式光热电站的能量转换效率提供理论依据和实践指导。

展望未来，随着科学技术的不断进步和创新，槽式光热电站效率提升的研究仍将持续深入，为推动可再生能源产业的发展做出贡献，实现清洁能源的可持续利用。

2. 正文2.1 槽式光热电站的基本原理槽式光热电站是一种利用太阳能进行发电的设备，其基本原理是利用聚光器将太阳光线聚焦到集热器上，集热器将太阳能转化为热能，再利用热能发电。

槽式光热电站的基本组成部分包括聚光器、集热器、储热系统和发电系统。

聚光器通过曲面镜或透镜将太阳光线聚焦到集热器上，提高光热转换效率。

集热器通常由管道或反射镜组成，用于收集和转换太阳能为热能。

储热系统用于存储热能，以便在夜间或阴天继续发电。

发电系统则将热能转化为电能，通过涡轮发电机实现发电。

槽式光热电站相比其他太阳能发电方式具有高效率、低成本、稳定性强等优点，因此在可再生能源发电领域具有广泛应用前景。

随着技术的不断发展和创新，槽式光热电站的效率将会进一步提升，为清洁能源的发展作出更大贡献。

槽式太阳能光热发电原理
槽式太阳能光热发电是利用太阳能将光能转化为热能，再将热能转化为电能的一种发电方式。

其原理如下：
1. 太阳能集光：槽式太阳能光热发电系统通过一系列的反射镜或反射面将太阳光聚焦到集热管上。

这些反射镜或反射面可以是平面镜、折射镜、聚光镜等，它们的作用是将散射光线聚焦到集热管上，提高光能的利用效率。

2. 热量吸收：集热管是槽式太阳能光热发电系统的关键组件，它通常由金属或合金材料制成，内部充满工质（如油或盐等）。

当太阳光聚焦到集热管表面时，集热管内的工质会吸收光能，转化为热量。

3. 热储存：太阳能光热发电系统常常会将热量储存起来，以应对夜晚或阴天等无光条件。

热储存系统通常采用热储罐，其中的热媒（如盐）可以在高温时吸收大量热量，并在需要时释放热量。

4. 蒸汽发电：利用储存的热量，槽式太阳能光热发电系统会将工质加热至高温，使其沸腾产生高压蒸汽。

这些高压蒸汽会驱动涡轮机转动，从而带动发电机发电。

5. 电能输出：发电机将机械能转化为电能，并通过电缆输送至电网或供给需要的地方使用。

总之，槽式太阳能光热发电系统通过光能到热能再到电能的转
化过程，将太阳能转化为可用的电能，实现了可持续、清洁的能源利用方式。

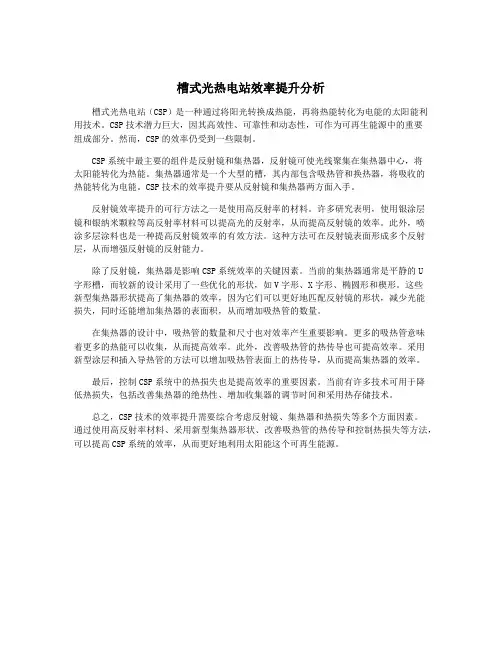

槽式光热电站效率提升分析槽式光热电站（CSP）是一种通过将阳光转换成热能，再将热能转化为电能的太阳能利用技术。

CSP技术潜力巨大，因其高效性、可靠性和动态性，可作为可再生能源中的重要组成部分。

然而，CSP的效率仍受到一些限制。

CSP系统中最主要的组件是反射镜和集热器，反射镜可使光线聚集在集热器中心，将太阳能转化为热能。

集热器通常是一个大型的槽，其内部包含吸热管和换热器，将吸收的热能转化为电能。

CSP技术的效率提升要从反射镜和集热器两方面入手。

反射镜效率提升的可行方法之一是使用高反射率的材料。

许多研究表明，使用银涂层镜和银纳米颗粒等高反射率材料可以提高光的反射率，从而提高反射镜的效率。

此外，喷涂多层涂料也是一种提高反射镜效率的有效方法。

这种方法可在反射镜表面形成多个反射层，从而增强反射镜的反射能力。

除了反射镜，集热器是影响CSP系统效率的关键因素。

当前的集热器通常是平静的U字形槽，而较新的设计采用了一些优化的形状，如V字形、X字形、椭圆形和楔形。

这些新型集热器形状提高了集热器的效率，因为它们可以更好地匹配反射镜的形状，减少光能损失，同时还能增加集热器的表面积，从而增加吸热管的数量。

在集热器的设计中，吸热管的数量和尺寸也对效率产生重要影响。

更多的吸热管意味着更多的热能可以收集，从而提高效率。

此外，改善吸热管的热传导也可提高效率。

采用新型涂层和插入导热管的方法可以增加吸热管表面上的热传导，从而提高集热器的效率。

最后，控制CSP系统中的热损失也是提高效率的重要因素。

当前有许多技术可用于降低热损失，包括改善集热器的绝热性、增加收集器的调节时间和采用热存储技术。

总之，CSP技术的效率提升需要综合考虑反射镜、集热器和热损失等多个方面因素。

通过使用高反射率材料、采用新型集热器形状、改善吸热管的热传导和控制热损失等方法，可以提高CSP系统的效率，从而更好地利用太阳能这个可再生能源。

槽式太阳能热发电技术的现状及进展槽式太阳能热发电技术简介槽式太阳能热发电是利用槽式聚光镜将太阳光聚在一条线上，在这条线上安装着一个管状集热器，用来吸收太阳能，并对传热工质进行加热，再借助蒸汽的动力循环来发电。

槽式聚光器的抛物面对太阳进行的是一维跟踪，聚光比为10~100，温度可以达到400℃。

20世纪80年代中期槽式太阳能热发电技术就已经发展起来了，目前美国加利福尼亚州已经安装了354 MW的槽式聚光热发电站，其工作介质是导热油，换热器可以使导热油产生接近400℃的过热蒸汽来驱动汽轮机发电。

槽式太阳能热发电技术特点槽式太阳能热发电技术最主要的特点是使用了大量的抛物面槽式聚光器来收集太阳辐射能，并把光能直接转化为热能，通过换热器使水变成高温高压的蒸汽，并推动汽轮机来发电。

因为太阳能是不确定的，所以在传热工质中加了一个常规燃料辅助锅炉，以备应急之用。

槽式太阳能热发电的缺点是：（1）虽然这种线性聚焦系统的集光效率由于单轴跟踪有所提高，但很难实现双轴跟踪，致使余弦效应对光的损失每年平均达到30%。

（2）槽式太阳能热发电系统结构庞大，在我国多风、高风沙区域难以立足。

（3）由于线型吸热器的表面全部裸露在受光空间中无法进行绝热处理，尽管设计真空层以减少对流带来的损失，但是其辐射损失仍然随温度的升高而增加。

槽式太阳能热发电技术集热系统结构（一）集热管集热管是槽式太阳能热发电集热系统的一个关键部件，能够将反射镜聚集的太阳直接辐射能转换成热能，温度可达400℃。

目前使用的集热管内层为不锈钢管，外层为玻璃管加两端的金属波纹管。

内管涂覆有选择性吸收涂层，以实现聚集太阳直接辐射的吸收率最大且红外波再辐射最小。

两端的玻璃一金属封接与金属波纹管实现密封连接，提供高温保护，密封内部空间保持真空。

减少气体的对流与传导热损，又加上应用选择性吸收涂层-使真。

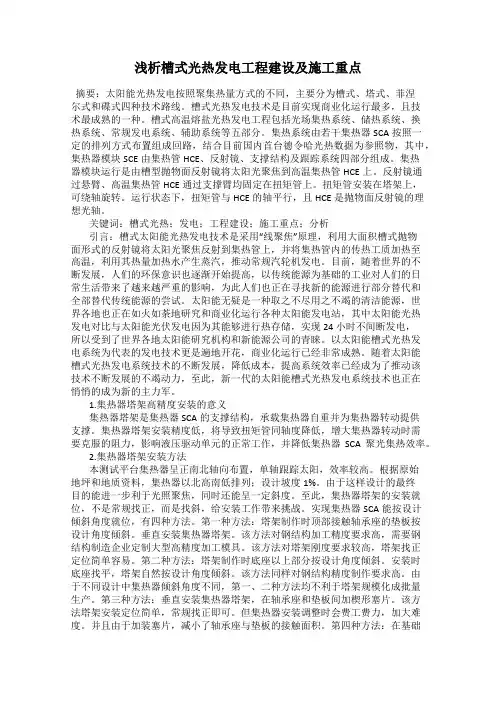

浅析槽式光热发电工程建设及施工重点太阳能光热发电系统工作原理是先利用反射镜将太阳的直接辐射能聚集在吸热器上，加热吸热器中的吸热介质，将光能转化成热能，再利用吸热介质的热能通过蒸汽发生系统产生高温高压蒸汽，利用高温高压蒸汽通过汽轮发电机组实现热能到机械能再到电能的转换.。

论文仅浅要分析槽式光热发电项目在建设准备和施工阶段需关注的重点，以供参考.。

关键词：槽式；建设；光热发电；施工重点1 引言太阳能光热发电通常叫作聚光式太阳能发电，从热力学原理上讲，太阳能光热发电站与常规热力发电厂完全一样.。

太阳能光热发电按照聚集热量方式的不同，主要分为槽式、塔式和碟式三种技术路线[1].。

槽式太阳能光热发电技术是目前实现商业化运行最多，且技术最成熟的太阳能光热发电站系统.。

槽式太阳能光热发电技术是采用“线聚焦”原理，利用大面积槽式抛物面形式的反射镜将太阳光聚焦反射到集热管上，并将集热管内的传热工质加热至高温，利用其热量加热水产生蒸汽，推动常规汽轮机发电.。

2 建设关注重点2.1 厂址的太阳直接辐射资源情况太阳法向直接辐射量（DNI）对光热发电成本有较大的影响.。

根据国际可再生能源署（IRENA）的相关研究结论，DNI每增加100kWh/m2/a，发电成本下降约4.5%.。

因此，选择厂址时，要高度重视直接辐射资源情况，尽可能将厂址选在直接辐射量高的区域.。

目前我国能够直接观测太阳直接辐射的气象站很少，致使太阳直接辐射资源观测资料缺乏.。

目前的工程项目大多采用卫星数据库数据，误差较大.。

建议如下：①建议太阳能资源丰富的地区政府主管部门，尽快在气象站增设太阳直接辐射测量仪，开展直接辐射的测量工作，并为工程项目提供观测数据.。

②如果项目厂址具备条件，尽快建设太阳直接辐射测量站，开展直接辐射的测量工作.。

2.2 工程项目用地太阳能热发电项目的占地面积的大小，决定于当地的太阳直接辐射强度、机组容量、聚光集热方式和储热系统容量.。

槽式光热发电电站总体技术方案1 聚光系统1.1 聚光吸热系统的分层结构由28个反射镜面(RP)和3个吸热管(HCE)组成太阳能集收元件(SCE)，由12个SCE连接构成太阳能集收组合(SCA)，4个SCA组成一个回路(LOOP)，156个回路的集合构成太阳集热场区(SOF)。

1.2 聚光系统聚光系统是本工程的核心系统，由槽式抛物面反光镜跟踪装置构成。

跟踪方式通常采用一维跟踪，有南北、东西布置方式。

根据太阳能热发电站年上网电量应不低于1.2亿kW.h，太阳能转换为电能的平均效率不低于11%的要求，计算后的年平均效率，计算后需要50余万平米的反光镜集热面积。

即需要624个集热器，156个回路数。

(根据η总=年上网发电量/ 年直射辐射总量×反光镜总采光面积，集热场主要系统图见下图)。

1.3 设备的选型太阳能集热器组合(SCA)包括：镜面、背架、集热管(吸热系统章节进行详细阐述)、跟踪系统(包括：驱动、控制和传感器)。

(1) 反射镜面玻璃镜面的技术要求：4-5mm厚度，反射率93%，强度、刚性和耐老化符合25年使用要求，重量约11 kg/m²。

经过对国内镜面厂家的调研情况来看，目前各大镜面厂家都掌握镜面镀膜的生产技术，都在建设厂房，引进国外生产线，预计明年可实现量产。

以51.75万平方米的太阳能集热面积计算，玻璃镜面：559593m²。

各参数数据见下表：槽式抛物面聚光反射镜性能参数表(2) 聚光器槽式抛物面聚光器由钢结构支架及旋转动力源，聚光器跟踪控制和吸热管金属管活动接头组成。

聚光器跟踪控制采用DCS控制，下表为其具体性能参数。

槽式抛物面聚光器性能参数表(3) 集热管本项目，真空管技术参数见下表。

直通式真空吸热管性能参数表一般采用集热器(SCA)轴线南北线水平布置，由东向西跟踪太阳。

也有的集热器(SCA)轴线南北线以一定倾角(小于8°倾角)放置，由东向西跟踪太阳，未得到实际应用，仅处在概念设计或试验研究阶段；槽式集热器也有采用双轴跟踪的，但这种跟踪方式从经济角度考虑是不可行的。
