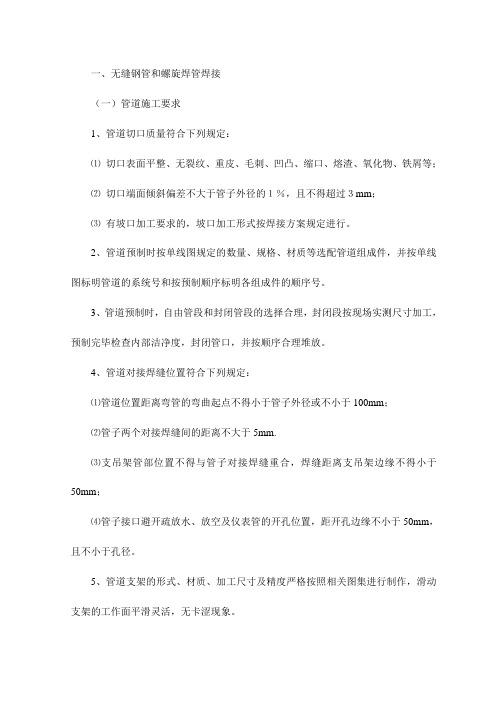

一、无缝钢管和螺旋焊管焊接（一）管道施工要求1、管道切口质量符合下列规定：⑴切口表面平整、无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化物、铁屑等；⑵切口端面倾斜偏差不大于管子外径的１％，且不得超过３mm；⑶有坡口加工要求的，坡口加工形式按焊接方案规定进行。
2、管道预制时按单线图规定的数量、规格、材质等选配管道组成件，并按单线图标明管道的系统号和按预制顺序标明各组成件的顺序号。
3、管道预制时，自由管段和封闭管段的选择合理，封闭段按现场实测尺寸加工，预制完毕检查内部洁净度，封闭管口，并按顺序合理堆放。
4、管道对接焊缝位置符合下列规定：⑴管道位置距离弯管的弯曲起点不得小于管子外径或不小于100mm；⑵管子两个对接焊缝间的距离不大于5mm.⑶支吊架管部位置不得与管子对接焊缝重合，焊缝距离支吊架边缘不得小于50mm；⑷管子接口避开疏放水、放空及仪表管的开孔位置，距开孔边缘不小于50mm，且不小于孔径。
5、管道支架的形式、材质、加工尺寸及精度严格按照相关图集进行制作，滑动支架的工作面平滑灵活，无卡涩现象。
6、制作合格的支吊架进行防腐处理，并妥善分类保管。
支架生根结构上的孔采用机械钻孔。
（二）管道安装1、管道安装前具备下列条件：⑴与管道有关工程经检验合格，满足安装要求；⑵管子、管件、管道附件等已检验合格，具有相关证件；⑶管道组成件及预制件已按设计核对无误，内部已清理干净无杂物。
2、管道安装按单线图所示，按管道系统号和预制顺序号安装。
安装组合件时，组合件具备足够刚性，吊装后不产生永久变形，临时固定牢固可靠。
3、管道水平段的坡度方向以便于疏放水和排放空气为原则确定。
4、管道连接时，不得用强力对口，加热管子，加偏垫或多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。
5、管子或管件的坡口及内外壁10-15mm范围内的油漆、垢、锈等，在对口前清除干净，显示出金属光泽。
管子对口一段平直，焊接角变形在距离接口中心２00mｍ处测量，当管子公称通径ＤＮ＜100mm时，折口的允许偏差ａ≤２ｍｍ；当ＤＮ≥100mm时，允许偏差ａ≤３ｍｍ。
无缝钢管及螺旋缝钢管施工工法1：正文：一、引言无缝钢管及螺旋缝钢管广泛应用于各类工程领域，施工工法的准确执行是保证管道质量和工程进度的关键。
本文将详细介绍无缝钢管及螺旋缝钢管的施工工法，以供参考。
二、基本概念1. 无缝钢管：无缝钢管是通过钢坯经过穿孔器拉出来的管道。
2. 螺旋缝钢管：螺旋缝钢管是将钢带制成螺旋状后焊接而成的管道。
三、施工准备1. 规划设计：根据工程需求进行管道规划和设计，确定管道的起点和终点。
2. 材料采购：选择合适的无缝钢管和螺旋缝钢管，并进行数量和质量的检查。
3. 管道布置：根据设计要求，进行管道的布置和标记。
四、施工步骤1. 地面准备：清理和平整施工地面，确保施工的通行条件和安全。
2. 固定支架：根据设计要求，安装管道支架，确保管道的牢固和稳定。
3. 排布管线：按照设计要求，将管道进行排布，并使用合适的接头连接管道。
4. 管道连接：采用焊接、螺纹连接等方式进行管道的连接，确保连接紧密和牢固。
5. 检查验收：对施工完成的管道进行检查和验收，确保质量符合要求。
五、施工安全1. 安全措施：施工过程中要严格按照相关安全规定进行操作，保证施工人员的人身安全。
2. 防火措施：严禁在施工现场进行明火作业，妥善管理易燃物品。
3. 通风措施：保证施工现场有良好的通风条件，避免有害气体积聚。
六、附件1. 无缝钢管及螺旋缝钢管相关设计图纸。
2. 管道施工进度计划表。
七、法律名词及注释1. 施工工法：指进行施工的具体操作步骤和方法。
2. 管道布置：指对管道进行排布、标记等操作。
3. 防火措施：指在施工过程中采取的措施，以防止火灾的发生。
2：正文：一、引言无缝钢管及螺旋缝钢管是通常用于输送液体或气体的管道材料。
为确保无缝钢管及螺旋缝钢管的施工质量和安全性，本文将详细介绍相关施工工法。
二、施工前准备1. 管道设计：根据工程需求进行管道规划和设计，包括管道的布置、形状和尺寸等。
2. 材料采购：选择符合标准的无缝钢管和螺旋缝钢管，通过质检合格后方可使用。
无缝钢管与螺旋缝钢管施工工艺无缝钢管是通过热轧、冷轧或冷拔工艺制成的，具有较高的强度和耐压能力。
无缝钢管的施工工艺相对简单，一般分为以下几个步骤：1.材料准备：根据设计要求，选择合适的无缝钢管进行材料准备。
无缝钢管的品种繁多，可以根据使用场景的不同选择不同材质和规格的钢管。
2.裁剪与预制：根据需要的长度和形状，将无缝钢管进行裁剪和预制。
可以使用手工或机械工具进行裁剪和加工。
3.清洗与涂漆：对裁剪后的无缝钢管进行清洗和涂漆处理，以提高其耐腐蚀性能和工作寿命。
4.安装与连接：根据设计要求，将清洗和涂漆后的无缝钢管安装到工程现场。
可以使用焊接、螺纹连接等方式进行管道连接。
5.检查与验收：对已安装的无缝钢管进行检查和验收，确保其质量符合规范要求。
进行泄漏测试和压力测试等工作，以确保管道的安全性和稳定性。
螺旋缝钢管是通过辊制工艺制成的，具有较高的强度和承载能力。
螺旋缝钢管的施工工艺相对复杂，一般分为以下几个步骤：1.材料准备：选择合适的螺旋缝钢管进行材料准备。
螺旋缝钢管的品种较少，一般为大口径和厚壁钢管，可以根据使用场景的不同选择适当的材质和规格。
2.成型与焊接：通过辊制工艺将螺旋缝钢板成型为管道，并进行内外焊接。
一般采用埋弧焊接、双面埋弧焊接等方式进行管道的连接。
3.清洗与涂漆：对成型和焊接后的螺旋缝钢管进行清洗和涂漆处理，以提高其耐腐蚀性能和外观质量。
4.安装与连接：将清洗和涂漆后的螺旋缝钢管安装到工程现场，并进行管道连接。
一般采用焊接或螺纹连接等方式进行管道连接。
5.检查与验收：对已安装的螺旋缝钢管进行检查和验收，进行泄漏测试和压力测试等工作，以确保管道的安全性和稳定性。
同时进行外观质量检查，确保管道的外观美观。
总的来说，无缝钢管和螺旋缝钢管的施工工艺都需要经过材料准备、加工制作、安装连接和检查验收等步骤。
无缝钢管施工工艺相对简单，适用于一般场景；螺旋缝钢管施工工艺相对复杂，适用于大口径和厚壁管道，需要更高的技术要求和施工经验。
螺旋钢管标准螺旋钢管是一种常用的钢质管材，其具有良好的强度和耐腐蚀性能，广泛应用于石油、天然气、水利、建筑等领域。
为了确保螺旋钢管的质量和安全性能，制定了一系列的螺旋钢管标准，以规范其生产、加工和使用过程。
首先，螺旋钢管的材质选择是制定标准的重要内容之一。
根据不同的使用环境和要求，螺旋钢管的材质可以采用碳素钢、合金钢、不锈钢等材质。
不同材质的螺旋钢管在使用时具有不同的强度、耐腐蚀性和耐磨性，因此在制定标准时需要对不同材质的螺旋钢管进行分类和规范。
其次，螺旋钢管的生产工艺和加工要求也是制定标准的重点内容。
螺旋钢管的生产过程包括钢板开平、卷板、预弯管、焊接、矫直、除焊渣、水压试验、探伤、机械性能测试等多个环节。
在每个环节都需要严格按照标准操作，以确保螺旋钢管的质量和安全性能。
此外，螺旋钢管的表面处理和防腐要求也是制定标准的重要内容。
螺旋钢管在使用过程中需要经受各种环境的考验，为了延长其使用寿命，需要对其表面进行防腐处理。
常见的表面处理方法包括喷漆、热镀锌、冷镀锌等，不同的防腐方法需要符合相应的标准要求，以确保螺旋钢管在不同环境下具有良好的防腐性能。
最后，螺旋钢管的质量检测和验收标准也是制定标准的重要内容之一。
螺旋钢管在生产完成后需要进行严格的质量检测，包括外观质量、尺寸偏差、化学成分、机械性能等多个方面。
只有通过了质量检测的螺旋钢管才能被验收并投入使用，因此质量检测和验收标准的制定对于保证螺旋钢管的质量和安全性能至关重要。
综上所述，螺旋钢管标准涉及到螺旋钢管的材质选择、生产工艺、加工要求、表面处理、防腐要求、质量检测和验收标准等多个方面。
只有严格按照标准要求进行生产、加工和使用，才能确保螺旋钢管具有良好的质量和安全性能，为各个领域的工程项目提供可靠的管道支持。
螺旋钢管执行标准
螺旋钢管是一种常见的钢质管材，具有良好的强度和稳定性，被广泛应用于建筑、桥梁、输水管道等领域。
为了确保螺旋钢管的质量和安全性，制定了一系列的执行标准，以规范其生产、加工和使用过程。
首先，螺旋钢管的执行标准应当符合国家相关标准，如《螺旋缝焊钢管技术条件》（GB/T 9711.1）和《石油天然气输送钢管技术条件》（GB/T 9711.2）。
这些标准规定了螺旋钢管的材质、尺寸、化学成分、力学性能等重要技术指标，确保了螺旋钢管在使用过程中的安全可靠性。
其次，螺旋钢管的生产和加工过程也应当遵循相应的执行标准。
生产厂家应当具备相关的生产许可证，并严格按照标准操作程序进行生产，确保产品质量稳定可靠。
在螺旋钢管的加工过程中，应当严格控制加工工艺，确保管材的尺寸精度和表面质量符合标准要求。
此外，螺旋钢管在使用过程中也需要符合相应的执行标准。
根据管道的使用环境和介质，选择合适的螺旋钢管材质和规格，并按照相关标准进行安装、使用和维护，确保管道系统的安全运行。
总之，螺旋钢管作为一种重要的管道材料，其执行标准的制定和遵循对于保障工程质量和安全具有重要意义。
只有严格执行相关标准，才能确保螺旋钢管在各个环节的质量和安全性，为工程建设和生产运行提供可靠的保障。
在实际工程应用中，需要严格遵守螺旋钢管的执行标准，确保产品质量和使用安全。
同时，生产厂家应当加强质量管理，提高产品质量水平，为用户提供更加可靠的产品和服务。
只有通过不懈的努力，才能够推动螺旋钢管产业的健康发展，为各行各业提供更好的产品和服务。
螺旋缝电焊钢管标准螺旋缝电焊钢管是一种常用的钢管制品，广泛应用于石油、天然气、化工、电力、暖通等领域。
在使用过程中，为了保证钢管的质量和安全性，制定了一系列的标准和规范。
本文将就螺旋缝电焊钢管的标准进行详细介绍，以期为相关行业提供参考。
首先，螺旋缝电焊钢管的材质标准是非常重要的。
根据不同的使用环境和要求，钢管的材质也有所不同，一般包括Q235、Q345等不同牌号的钢材。
对于不同材质的钢管，其承受压力、耐腐蚀能力、抗拉强度等性能指标也有所不同，因此在选择和使用时需要严格按照相关标准进行。
其次，螺旋缝电焊钢管的生产标准也是至关重要的。
生产标准包括了钢管的尺寸、外观质量、化学成分、机械性能等方面的要求。
在生产过程中，需要严格按照国家标准或行业标准进行操作，确保钢管的质量符合要求。
同时，生产标准也涉及到钢管的表面处理、包装、运输等环节，这些都直接关系到钢管的质量和使用效果。
另外，螺旋缝电焊钢管的检验标准也是必不可少的。
在钢管生产完成后，需要进行各项检验，包括外观质量检验、化学成分分析、机械性能测试等。
只有通过了严格的检验，钢管才能出厂并投入使用。
检验标准的严格执行，可以有效保障钢管的质量，减少安全事故的发生。
最后，螺旋缝电焊钢管的使用标准也是非常重要的。
使用标准包括了钢管的安装、连接、使用、维护等方面的要求。
在使用过程中，需要严格按照相关标准操作，确保钢管的安全可靠。
同时，使用标准也包括了钢管的防腐、防腐蚀、防静电等特殊要求，这些都需要在实际操作中严格遵守。
综上所述，螺旋缝电焊钢管的标准涉及到材质、生产、检验、使用等多个方面，对于保障钢管的质量和安全性至关重要。
相关行业和企业在生产、采购和使用过程中，务必严格按照相关标准要求进行操作，确保钢管的质量和安全可靠，为各行业的发展和工程建设提供坚实的保障。
无缝钢管及螺旋缝钢管施工工艺钢管运至现场后，首先根据设备及管件位置进行排管，并在现场将每根钢管的具体长度丈量好，标注具体尺寸和排列位置，以便于接口时对号入座，采用吊车下管，下管过程中采用尼龙吊带进行吊装，以管道保温层的保护。
1、修口、对口修口集中在管道出厂前加工完成，为保证焊接质量，焊接前均进行全面检查、修正，使管子端面、坡口角度、钝边、圆度等，均符合对口接头尺寸的要求，个别钢管需在现场做坡口处理时，采用气焊切割，清除熔渣后再用砂轮打磨平整。
对口操作程序为：检查接口接头尺寸→清膛→确定并调整钢管纵向焊缝错开位置→第一次管道找直→调整对口间隙尺寸→对口找平→管道拉线找直→点焊2 焊接接口焊接采用电弧焊，一遍打底，二遍成活，每道焊缝均一次焊完，每层施焊的引熄弧点须错开。
（1）管节焊接前应先修口、清渣、管端端面的坡口角度、钝边、间隙，应符合规范规定；不得在对口间隙夹焊帮条或用加热法缩小间隙施焊。
（2）对口时应使内壁齐平，采用长300mm的直尺在接口内壁周围顺序贴靠，错口的允许偏查差应为0.2倍壁厚，且不得大于2mm。
（3）对口纵、环向焊缝的位置应符合下列规定：a、纵向焊缝应在管道中心垂线上半圆的45°左右处；b、有加固的钢管，加固环的对焊焊缝应与管节纵向焊缝错开，其间距不应小于100mm；加固环距管节的环向焊缝不应小于50mm；c、管道任何位置不得有十字形焊缝。
（4）定位焊时，定位焊缝所有焊条号（或牌号）应与正式焊接相同，但焊条直径可选细一些。
定位焊缝的焊接电流要选得比正式焊接时大一些，通常大10%－15%，以保证焊透。
（5）管道的焊接：焊缝质量必须符合GB50268-97中4.2的有关规定，焊缝应平滑，宽窄一致，根部焊透，无明显的凹凸缺陷及咬边现象，焊缝加强面应高出管面约2毫米，焊出坡口边缘2-3毫米。
（6）管道与法兰焊接时，管道应插入法兰三分之二，法兰与管道应垂直，两者的轴线重合。
a、水平管道坡度不小于0.3%。
螺旋钢管、无缝钢管及焊接钢管施工方案xxx工程采用螺旋钢管、无缝钢管及焊接钢管系统如下：冷冻水系统、热水系统、工艺真空系统。
1.1.工艺流程图1.2.施工方法及措施1）施工准备安装前应密切配合土建单位，和土建相关的工程要仔细检查，包括预留洞口、预埋套管等，待合格满足安装要求，相关管道及配件必须有质量保证资料，有关安全技术资料交底要完成。
2）管道预制和安装：a)管道预制和安装前要进行内外壁清理，除锈和清除杂质；b)管道尽量采用预制，以减少固定焊口和现场安装高空作业工作量；c)制作完后应编号，并且打上焊工代号和检验标志；d)管道坡口应符合焊接工艺，坡口采用机械加工和氧乙炔加工法；e)管道组对严禁偏差、错边量不得超过壁厚的10％，且不大于2mm；f)管道安装必须横平竖直，管道和设备必须避免强力连接，安装过程不得损坏建筑物结构的可靠性、完整性；g)在安装隐蔽工程和埋地管道，装卸、运输机吊装入管沟时，应挂钩管子两端，不得将钢丝绳直接捆扎在管子防腐层上，以防损坏防腐绝缘层；h)焊缝未经检验和压力试验合格不得作防腐，待合格后方能作防腐处理，仿佛绝缘层如损坏，必须进行修补，并做好隐蔽工程的验收资料。
3）管道支架安装管道支架的形式和材质须按照设计要求，支架采用机械切割，电钻、冲床开孔，焊接优良无变形，焊后作防腐处理，根据规范严格控制支架间距，对减震器验收应有出厂证明，并作相应超载试验，必须完全吻合相关标准。
管道支架或管卡应固定在楼板上或承重结构上。
管道支吊架生根采用如图所示形式： MddL 楼板或梁a 膨胀螺栓垫圈螺母槽钢吊杆立面图侧面图吊架根部大样4） 管道阀门安装阀门必须有质保资料，严格按照设计规格型号进行外观检查、压力试验，不合格不采用，安装时阀门必须在关闭状态下，严禁管道受力于阀门，安全阀安装前必须调校检验，管道吹扫、冲洗后有关阀门应抽心检查，阀门和管道设备连接必须避免强力连接，松开紧固件时阀门处于正确自由位置。
无缝钢管及螺旋缝钢管施工工艺无缝钢管和螺旋缝钢管是目前在建筑、石油、化工、船舶等行业中广泛使用的管材。
在进行无缝钢管和螺旋缝钢管的施工工艺时，需要注意以下几个方面。
首先，选择适当的钢管。
根据工程设计需求和使用环境，选择合适材质、规格和尺寸的钢管。
常用的材质有碳素钢、合金钢、不锈钢等，常见的规格有直径、壁厚等。
在选择钢管时，应检查外观质量，如管子是否平整、无悬挂现象、无裂痕和凹陷等。
其次，在进行无缝钢管和螺旋缝钢管的施工前，需要进行预处理工作。
主要包括喷砂除锈、清洗和切割等。
在喷砂除锈时，应使用合适的除锈剂对钢管表面进行处理，以去除锈蚀、氧化物和污渍等。
清洗钢管时，应使用清洗剂和清洗设备，以去除表面的油脂、灰尘和其他杂质。
切割钢管时，应使用适当的切割设备，如火焰切割机、剪切机等。
然后，进行钢管的安装工作。
安装无缝钢管和螺旋缝钢管时，应先进行定位，确定管道的位置和方向。
然后，使用合适的法兰连接或焊接方法连接钢管，确保连接紧固可靠。
对于无缝钢管，可采用弯头、弯管等特殊管件，以满足工程设计和使用要求。
对于螺旋缝钢管，应首先将连接接口进行对齐，然后使用焊接方法进行连接，确保焊缝牢固。
最后，进行钢管的测试和保护工作。
在施工完成后，应对钢管进行全面的测试和检验，以确保其性能和质量合格。
常用的测试方法有压力试验、水密性试验和破坏试验等。
此外，还应对钢管进行防腐保护，以延长其使用寿命。
常用的防腐方法有喷涂、涂覆、包裹和阴极保护等。
综上所述，无缝钢管和螺旋缝钢管的施工工艺包括选择适当的钢管、进行预处理、安装钢管、测试和保护等环节。
在进行施工时，应严格按照相关规范和标准进行操作，确保钢管的安全和可靠使用。
螺旋钢管、无缝钢管及焊接钢管施工方案xxx工程采用螺旋钢管、无缝钢管及焊接钢管系统如下：冷冻水系统、热水系统、工艺真空系统。
1.1.工艺流程图1.2.施工方法及措施1）施工准备安装前应密切配合土建单位，和土建相关的工程要仔细检查，包括预留洞口、预埋套管等，待合格满足安装要求，相关管道及配件必须有质量保证资料，有关安全技术资料交底要完成。
2）管道预制和安装：a)管道预制和安装前要进行内外壁清理，除锈和清除杂质；b)管道尽量采用预制，以减少固定焊口和现场安装高空作业工作量；c)制作完后应编号，并且打上焊工代号和检验标志；d)管道坡口应符合焊接工艺，坡口采用机械加工和氧乙炔加工法；e)管道组对严禁偏差、错边量不得超过壁厚的10％，且不大于2mm；f)管道安装必须横平竖直，管道和设备必须避免强力连接，安装过程不得损坏建筑物结构的可靠性、完整性；g)在安装隐蔽工程和埋地管道，装卸、运输机吊装入管沟时，应挂钩管子两端，不得将钢丝绳直接捆扎在管子防腐层上，以防损坏防腐绝缘层；h)焊缝未经检验和压力试验合格不得作防腐，待合格后方能作防腐处理，仿佛绝缘层如损坏，必须进行修补，并做好隐蔽工程的验收资料。
3）管道支架安装管道支架的形式和材质须按照设计要求，支架采用机械切割，电钻、冲床开孔，焊接优良无变形，焊后作防腐处理，根据规范严格控制支架间距，对减震器验收应有出厂证明，并作相应超载试验，必须完全吻合相关标准。
管道支架或管卡应固定在楼板上或承重结构上。
管道支吊架生根采用如图所示形式： MddL 楼板或梁a 膨胀螺栓垫圈螺母槽钢吊杆立面图侧面图吊架根部大样4） 管道阀门安装阀门必须有质保资料，严格按照设计规格型号进行外观检查、压力试验，不合格不采用，安装时阀门必须在关闭状态下，严禁管道受力于阀门，安全阀安装前必须调校检验，管道吹扫、冲洗后有关阀门应抽心检查，阀门和管道设备连接必须避免强力连接，松开紧固件时阀门处于正确自由位置。
无缝钢管及螺旋缝钢管施工工艺钢管运至现场后，首先根据设备及管件位置进行排管，并在现场将每根钢管的具体长度丈量好，标注具体尺寸和排列位置，以便于接口时对号入座，采用吊车下管，下管过程中采用尼龙吊带进行吊装，以管道保温层的保护。
1、修口、对口修口集中在管道出厂前加工完成，为保证焊接质量，焊接前均进行全面检查、修正，使管子端面、坡口角度、钝边、圆度等，均符合对口接头尺寸的要求，个别钢管需在现场做坡口处理时，采用气焊切割，清除熔渣后再用砂轮打磨平整。
对口操作程序为：检查接口接头尺寸→清膛→确定并调整钢管纵向焊缝错开位置→第一次管道找直→调整对口间隙尺寸→对口找平→管道拉线找直→点焊2 焊接接口焊接采用电弧焊，一遍打底，二遍成活，每道焊缝均一次焊完，每层施焊的引熄弧点须错开。
（1）管节焊接前应先修口、清渣、管端端面的坡口角度、钝边、间隙，应符合规范规定；不得在对口间隙夹焊帮条或用加热法缩小间隙施焊。
（2）对口时应使内壁齐平，采用长300mm的直尺在接口内壁周围顺序贴靠，错口的允许偏查差应为0.2倍壁厚，且不得大于2mm。
（3）对口纵、环向焊缝的位置应符合下列规定：a、纵向焊缝应在管道中心垂线上半圆的45°左右处；b、有加固的钢管，加固环的对焊焊缝应与管节纵向焊缝错开，其间距不应小于100mm；加固环距管节的环向焊缝不应小于50mm；c、管道任何位置不得有十字形焊缝。
（4）定位焊时，定位焊缝所有焊条号（或牌号）应与正式焊接相同，但焊条直径可选细一些。
定位焊缝的焊接电流要选得比正式焊接时大一些，通常大10%－15%，以保证焊透。
（5）管道的焊接：焊缝质量必须符合GB50268-97中4.2的有关规定，焊缝应平滑，宽窄一致，根部焊透，无明显的凹凸缺陷及咬边现象，焊缝加强面应高出管面约2毫米，焊出坡口边缘2-3毫米。
（6）管道与法兰焊接时，管道应插入法兰三分之二，法兰与管道应垂直，两者的轴线重合。
a、水平管道坡度不小于0.3%。
b、焊接前应检查施焊环境，焊接安装设备、焊接材料的干燥及清理，必须符合规范及焊接操作规定。
c、焊接双面焊件时，应清理并检查焊缝根部背面，清理缺陷后，方可施焊背面焊缝。
规定清根的焊缝应在清根后进行外观检查后方可施焊。
d、管壁大于4mm的管道焊接前必须打坡口，坡口表面不得有夹层、裂缝、加工损伤、毛刺及焰切割熔渣等缺陷。
焊接后药皮应敲干净，焊口应呈现均匀的鱼鳞状，不得有气孔、夹渣、裂纹、焊瘤等现象，咬肉长度应在规范要求内。
（7）大于20mm的放气阀门采用法兰连接，小于或等于20mm的放气阀门采用螺纹连接。
（8）管道转弯、穿墙及支吊架处，不应有接口和焊缝，管道穿越墙壁应预埋套管，套管直径应比管道保温外径大50mm。
管道最高点设放气阀，最低点设放水阀。
镀锌钢管安装工艺标准（1）根据现场进度情况在适当的时候进入安装。
预先将支架固定好，根据实际尺寸，绘好草图，进行预制管道，尽可能减少在管道上上管件，焊死口。
管子预先调直，安装中断时应封闭敞口，设计要求加套管的在安装过程中加好套管，根据设计和设备的要求，预留好接口，上好堵，准备下一步工序的试压工作。
（2）管道的螺纹连接管螺纹的加工采用套丝机套成。
1/2″-3/4″的管子可采用人工套丝，丝扣套完后，应清理管口，将管口保持光滑，螺纹断丝缺丝不得超过螺纹总数的10%。
连接应牢固，根部无外露油麻现象，根部外露螺纹不宜多于2—3扣，螺纹外露部分防腐良好。
（3）管道的法兰连接管道与阀门等连接处均要求采用法兰连接。
法兰盘可分为平焊法兰，对焊法兰等，法兰选用成品。
法兰和管子中心线垂直，管口不得突出法兰密封面。
紧固法兰的螺栓使用前应刷润滑油，要对称交叉进行,分2—3次拧紧,螺杆露出长度不超过螺杆直径的1/2，螺母应在同一侧，法兰衬垫不得突进管内,法兰中间不得有斜垫和两个以上的衬垫。
（3）防腐：明设镀锌管外刷银粉两道，暗设镀锌管刷沥青两道。
（4）管道敷设安装前应将内污物清理干净，严防焊渣等垃圾落入管内，对已安装好的管道，须包扎封口。
（5）施工完毕,整个系统应进行静水压力试验。
生活给水部分压力为：0.6mpa,以五分钟内压降不大于20kpa，为合格。
管道及阀门的安装1.2 作业方法 1.2.1 材料验收（1）全部管子应进行外观检查，其表面应无裂纹、结疤、麻点、夹杂物、折皱、重皮、划痕、严重锈蚀等缺陷。
对玻璃钢复合管不能有压碎、断裂、凿痕等现象。
（2）各种材质与规格的管子应按规范规定进行检查，检查直径、壁厚、弯曲度等，均应符合材料标准的规定。
（3）全部阀门应做外观检查，检查项目包括：(A) 阀门型号、规格、铭牌、编号、压力等级、材质标注应符合图纸设计要求。
(B) 外部和可见的表面，螺纹、密封面应无损伤、锈蚀现象，铸造阀体应无砂眼、缩孔、气孔、裂纹等有害性缺陷，锻体阀件应无裂纹、折皱、重皮、锈蚀、凹陷等。
（4）该批阀门到现场后，应根据该批的同一制造厂、同一规格、同一型号按比例进行抽查强度试验和严密性试验。
1.2.2 材料的存放（1）根据本工程工艺管道材质的区别，各种材质的管道均应分开堆放，碳钢管允许露天存放，但要垫平道木和盖篷布，所有阀门要检查两端口封闭状况，小型管件和阀门要放在货架上。
（2）所有存放的材料均要作出明显标识，注明规格、材质、合格证号、数量等内容。
（3）焊材的存放(A) 现场设立焊条二级库，有专人看管，库内应装有性能良好的去湿机、通风机、干（湿）温度计及焊条烘烤设备，并挂有产品合格证和校验合格证。
(B) 焊条严格按规范要求分类，按规格摆放整齐，挂标识。
(C) 焊条库应建立一套完整的焊条保管、发放制度。
1.2.3 管子加工（1）所有管子按单线图下料，必须进行钢号移植。
各种材质的管道预制时分开进行，预制完毕要作好标记。
（2）切割(A) 碳钢管道可采用氧乙炔焰或用机械(砂轮切割机)切割下料。
(B) 切割后的坡口要平整，坡口表面要清理干净，碳钢管用锉刀和砂轮机清理。
（3）坡口的制备及管子的组对(A) 焊接坡口采用V型坡口。
坡口形式如右图所示(B) 对焊壁厚相同的管子、管件时，其内壁要做到平齐，内壁错边量应符合规范规定。
(C) 对焊壁厚不同的管子、管件时，如果厚度差在外表面大于3mm或在内表面大于1.5mm时，按下图修整较厚的管端，在修整较厚的管端，修理的和非修整件之间，修整坡度应（1）根据本工程的施工特点，管道的制作、加工采取在施工现场加工。
施工时，在现场搭设一座简易的管道预制场地，以保证管道的预制深度。
（2）管道预制过程中要充分考虑现场条件，按照方便运输和安装的原则来确定预制深度和活口位置，管道预制深度一般为40～60%，活口处应留50～100mm的下料余量，以便安装时调整，仪表一次元件开孔预制时应按图同时进行加工。
（3）管道组成件应按单线图规定的数量、规格、材质选配，并应按单线图标明管系号和按预制顺序标明各组成件的顺序号。
（4）管道组成件的焊接、无损探伤、加工、组装和检查，应符合规范有关规定。
（5）预制管段应具有足够的刚性，必要时可进行加固，以保证存放及运输过程中不产生变形。
（6）预制完毕的管段，应将内部清理干净，及时封闭管口，保持管内清洁。
1.2.5 管道焊接(详见焊接方案) 1.2.6 焊接检验（详见检验方案）（1）对接焊缝的内部质量，根据图纸设计要求及技术规范的要求进行检查。
（2）对于不进行内部质量检验的焊缝，质检人员应对所有焊缝的外观进行检查，焊缝的外观质量应符合规范的要求。
发现焊缝缺陷超过规定时，必须进行返修。
（3）所有焊缝随时接受甲方代表的检查。
（4）当抽样检验未发现需要返修的焊缝缺陷时，则该次抽样代表的一批焊缝应认为全部合格；当抽样检验发现需要返修的焊缝缺陷时，除返修该焊缝外，还应采取原规定方法按下列规定进一步检验：（5）每出现一道不合格焊缝应再检验两道该焊工所焊的同一批焊缝。
（6）当这两道焊缝又出现不合格时，每道不合格焊缝应再检验两道该焊工的同一批焊缝。
7）当再次检验均合格时，可认为检验所代表的这一批焊缝合格。
（8）当再次检验又出现不合格时，应对该焊工所焊的同一批焊缝全部进行检验。
（9）焊缝需抽样进行射线探伤时，其检验位置应由建设单位和施工单位的质检人员共同确定。
（10）对不合格焊缝的返修，返修前应进行质量分析，当同一部位的返修次数超过两次时，应制订返修措施并经焊接技术负责人审批后方可进行返修。
1.2.7 管道、阀门安装（1）安装原则管道安装顺序本着分片区、分系统，先大直径后小直径，先下层后上层，先难后易，先上管廊后连设备，与设备相连接的管道原则上是从里向外配，以减少焊接应力对设备安装精度的影响，室内与室外管线的碰口应留在室外。
（2）安装要求(A) 管道在安装前应对设备管口、预埋件、预留孔洞、钢结构等涉及管道安装的内容进行复核。
(B) 与传动设备连接的管道，安装前内部要处理干净，焊接固定管口一般应远离设备，以避免焊接产生应力对传动设备安装精度的影响。
(C) 管道与设备连接前，应防止强力相对，在自由状态下检查法兰的平行度和同轴度。
(D) 安全阀应垂直安装，在投入试运行时，要及时调校安全阀。
安全阀的最终调校在系统上进行，开启和回座压力要符合设计文件的规定。
(E) 阀门安装前，按设计文件核对其型号，并按介质流向确定其安装方向。
当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装；如以焊接方式安装时，阀门不得关闭。
(F) 管道安装的允许偏差应符合下表的规定：（3）一般管道安装(A) 管道安装前与管道有关的土建工程已完工，需要配管的设备安装经检验合格，并办理中间交接手续方可进行配管。
(B) 对已预制好的管道进行检查，与图纸核对无误。
(C) 管道应严格按照图纸进行安装，做到横平竖直，有坡度要求的管道，其坡度、坡向应符合设计要求。
(D) 穿越墙体、楼板、道路，一般应加套管，穿墙套管长度不应小于墙体厚度，穿楼板的套管应高出楼面或地面50mm左右，管道与套管的空隙应用石棉绳或其它不能燃烧的材料填充。
（4）与设备相连的管道安装(A) 与设备相连的管道安装应符合设计和设备制造厂的有关技术要求的规定。
(B) 管道安装应确保不对设备产生附加应力，做到自由对中。
(C) 与设备相连的第一块法兰连接螺栓应松开，呈自由状态，并检查法兰的平行度和同轴度。
(D) 管道最终与设备形成闭合时，应在联轴节上架设百分表监视设备的位移，当转速大于6000 rpm时，其位移应小于0.02mm，当转速小于或等于6000 rpm 时，其位移应小于0.5mm。
(E) 符合要求后应尽快固定好管道及支架，管道上不得承受设计外的任何附加载荷。
（5）塔类设备的配管(A) 与塔类设备相连的管道安装前，应仔细核对需配管的设备口，设备口的法兰面是否损坏。
