北京某酒店电气施工方案一、项目背景酒店位于北京市中心，是一家五星级豪华酒店，占地面积约10,000平方米。
该酒店由多个建筑群组成，包括一座主楼和多座附楼，共有250个客房和套房，以及餐厅、会议厅、娱乐设施等。
本电气施工方案旨在为该酒店提供安全、高效、可靠的电气系统。
二、工程概述1.主楼电气设备-主楼设备包括主配电室、变电室、发电机房等。
-主配电室应设置主开关柜、低压配电柜、自动化控制柜、照明柜等。
-发电机房内设备应满足酒店全面供电需求，应备用机组，确保供电的连续性。
2.客房电气设备-客房应设置主开关箱，以便客房内用电设备的集中控制。
3.公共区域电气设备-酒店的公共区域包括大堂、走廊、娱乐设施等。
-公共区域的照明应使用节能灯具，并配备亮度传感器，以便实现智能照明控制。
-公共区域还应设置紧急照明和消防照明设备，以确保安全。
4.后勤设备-后勤设备包括洗衣房、厨房等。
-洗衣房的电气设备应满足洗衣机、烘干机等设备的需求，并设置漏电保护器。
-厨房的电气设备应满足炉灶、蒸箱、排风系统等设备的需求，并按照安全标准进行电气防护。
三、施工方案1.设计阶段-与相关部门和专业人员进行沟通，了解酒店的用电需求、安全等级要求等。
-制定电气系统的设计方案，包括主楼、客房、公共区域、后勤设备等的电气布置、线路规划等。
-完成相关施工图纸，包括线路图、电气设备布置图等。
2.施工阶段-按照设计方案进行现场施工，包括布线、安装电气设备等。
-严格按照相关施工规范进行施工，确保电气设备的安装及连接的可靠性。
-安装漏电保护器、断路器等必要的电气安全设备，确保用电安全。
3.检测阶段-在施工完成后，进行电气设备的检测，包括线路的阻抗测试、绝缘电阻测试等。
-检测结果应符合相关标准和规范，确保电气设备的可靠性和安全性。
4.验收阶段-将电气工程交付给相关部门进行验收，包括相关安全检查、用电设备的功能测试等。
-验收报告应包括施工图纸、检测记录等，确保施工符合设计要求和相关规范。

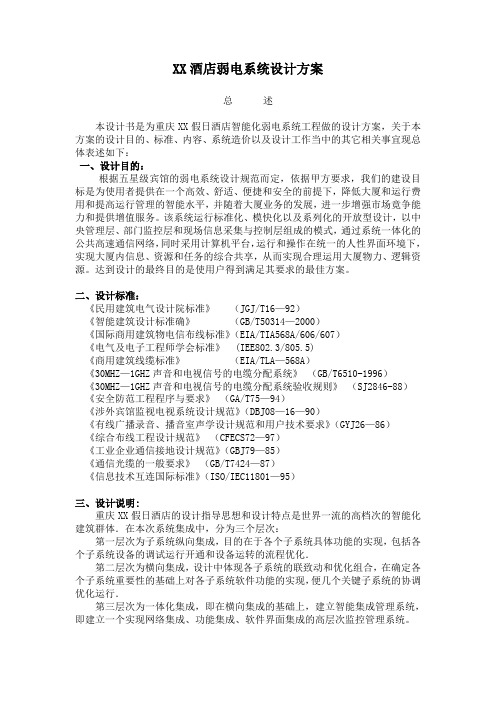

XX酒店弱电系统设计方案总述本设计书是为重庆XX假日酒店智能化弱电系统工程做的设计方案，关于本方案的设计目的、标准、内容、系统造价以及设计工作当中的其它相关事宜现总体表述如下：一、设计目的：根据五星级宾馆的弱电系统设计规范而定，依据甲方要求，我们的建设目标是为使用者提供在一个高效、舒适、便捷和安全的前提下，降低大厦和运行费用和提高运行管理的智能水平，并随着大厦业务的发展，进一步增强市场竟争能力和提供增值服务。
该系统运行标准化、模快化以及系列化的开放型设计，以中央管理层、部门监控层和现场信息采集与控制层组成的模式，通过系统一体化的公共高速通信网络，同时采用计算机平台，运行和操作在统一的人性界面环境下，实现大厦内信息、资源和任务的综合共享，从而实现合理运用大厦物力、逻辑资源。
达到设计的最终目的是使用户得到满足其要求的最佳方案。
二、设计标准：《民用建筑电气设计院标准》（JGJ/T16—92）《智能建筑设计标准确》（GB/T50314—2000）《国际商用建筑物电信布线标准》（EIA/TIA568A/606/607）《电气及电子工程师学会标准》 (IEE802.3/805.5)《商用建筑线缆标准》（EIA/TLA—568A）《30MHZ—1GHZ声音和电视信号的电缆分配系统》（GB/T6510-1996）《30MHZ—1GHZ声音和电视信号的电缆分配系统验收规则》（SJ2846-88）《安全防范工程程序与要求》（GA/T75—94）《涉外宾馆监视电视系统设计规范》（DBJ08—16—90）《有线广播录音、播音室声学设计规范和用户技术要求》（GYJ26—86）《综合布线工程设计规范》（CFECS72—97）《工业企业通信接地设计规范》（GBJ79—85）《通信光缆的一般要求》（GB/T7424—87）《信息技术互连国际标准》（ISO/IEC11801—95）三、设计说明:重庆XX假日酒店的设计指导思想和设计特点是世界一流的高档次的智能化建筑群体．在本次系统集成中，分为三个层次：第一层次为子系统纵向集成，目的在于各个子系统具体功能的实现，包括各个子系统设备的调试运行开通和设备运转的流程优化．第二层次为横向集成，设计中体现各子系统的联致动和优化组合，在确定各个子系统重要性的基础上对各子系统软件功能的实现，便几个关键子系统的协调优化运行．第三层次为一体化集成，即在横向集成的基础上，建立智能集成管理系统，即建立一个实现网络集成、功能集成、软件界面集成的高层次监控管理系统。
建筑电气设计中的消防配电设计方案消防配电设计是建筑电气设计中的重要部分，主要是为了保证消防设备的正常运行，确保建筑物在发生火灾时人员的生命安全，同时避免火灾对建筑物造成过大的损失。
一、确定消防设备的供电方式根据消防设备的性质和要求，确定消防设备的供电方式。
对于较小的建筑，可以采用建筑物的总配电系统供电，对于较大的建筑，应建立独立的消防电源系统。
二、设计消防电气总图在总平面图中布置消防设备及消防用电设备，确定各设备的位置、数量和规格，并标明其功率、用途及其它技术参数。
在建筑电气总图中标注消防电源、消防设备及火灾报警系统等。
同时选择合适的回路布线方式，确保各设备接收到充足的电量。
消防设备的电源选用应充分考虑可靠性、稳定性、易操作性等因素。
一般消防电源采用不间断电源或备用电源。
电源的选用应按照国家相关规范和标准对备用电源的类型、容量和数量等进行设计。
四、设计消防用电布线及配电设备消防用电布线应充分考虑消防设备复位及火灾时的安全问题。
消防用电回路应单一、短路保护及时间延迟功能，回路线的选择需符合相关标准。
消防用电开关、电缆等电气元件应选用合格产品，并合理布置。
五、其他技术要求消防信号及消防逃生灯、防盗报警系统等设备，应在消防电气总图上详细标注其位置、数量等信息。
特别注意，要求所有消防用电设备及配电设备在使用前必须进行试运行，确保其性能符合设计要求，并进行必要的记录。
对于其它的一些技术要求，可参考相关规范和标准。
总之，消防配电设计方案应全面考虑建筑消防系统的需求，合理选用电源、设备、电缆等电气元件，并按照相关标准进行设计及布设。
配电系统的稳定性、安全性、可靠性等方面，应达到符合国家标准和建筑消防要求的目的。
同时进行必要的检测、检验、维护和管理，确保在火灾发生时消防设备能够正常工作。
建筑电气工程施工组织设计方案1.电气工程概况1.1主配电系统、照明系统、防雷接地系统和智能化系统的电气工程。
2.施工前准备2.1技术准备施工前，技术人员必须详细审查图纸，根据招标文件提出问题，并在图纸会审时实施。
然后根据项目的特点，编制用土计划，安排进度。
根据施工计划提出材料计划，并向施工人员进行详细的技术交底。
2.2场地准备道路、施工用水、临时用电、场地由总包统一规划，生产、办公、仓库等临时用房由总包提供，现场一间办公室一间仓库。
由于工程场地比较狭窄，现场施工技术人员和材料人员需要与建设(监理)和土建单位密切配合，确保材料能够日新月异。
2.3人员准备施工人员必须经过培训，掌握施工工艺和技术操作方法，经考试合格后方可上岗。
特殊工种必须持证上岗。
2.4电气工程主要机具的准备，详见表13-1。
表13-1电气工程主要机具一览表l2 钳形万用表MG36 块一个13 接地电阻计ZC-8块一个3.1管道敷设分项、检验批工程的施工方法和质量要求3.1.1首先要求施工人员必须认真熟悉图纸，严格按照设计要求的管道规格、型号、敷设方式进行施工。
3.1.2根据设计图纸和图纸记录的要求，对×××的设计3.1.3管道连接、防腐、弯曲平整度、弯曲半径、交叉接地线、保护层、管箱固定、标高、管口处理等要求详见技术交底记录。
在施工过程中，要认真加强看护，确保管道畅通，及时进行自检(互检、隐检、预检)，及时进行检查和监督，确保施工符合实际和规范要求。
3.1.4吊顶内管道的敷设:吊顶内敷设的所有管道均采用膨胀螺栓和吊架固定在楼板上，具体做法参照《建筑电气工程通用图集》(92DQ)。
工艺流程:加工吊架、穿钢管、粉刷→按施工图定位→安装吊架→吊顶内钢管敷设调整。
3.2电缆桥架和金属线槽的安装3.2.1桥架、线槽由厂家按要求加工后，按规定时间进场，经现场专业人员会同监理检查合格后方可使用。
3.2.2运行条件:桥架、线槽的安装可在安装部位的装饰工程完成后进行。
•概述•电气系统设计方案•智能化系统设计方案目录•绿色节能与环保设计•结论与展望01项目背景01020304安全性高效性舒适性环保性本设计方案涵盖以下范围设计。
求进行个性化设计。
空调与通风系统：设计合理的空调和通风方案，确保室内环境的舒适度。
弱电系统：包括电话、网络、有线电视、安防等系统的设计和布线方案。
接地与防雷系统：确保酒店电气系统的接地安全，防止雷击对酒店设备和人员造成损害。
以上为本设计方案的项目背景、设计目标和设计范围的详细阐述。
在接下来的章节中，我们将针对各个设计范围进行具体的方案设计和分析。
02电源进线方式选择适当的电源进线方式，如单电源或双电源，并考虑备用电源设备，如柴油发电机组，以确保在市电故障时酒店的正常运营。
负荷等级确定根据酒店的功能和重要性，确定电力负荷等级，确保电力供应的稳定性和可靠性。
配电系统规划设计合理的配电系统，包括高压配电、低压配电和应急配电，以满足酒店各部门的电力需求，并确保电力系统的安全、高效运行。
电力供应系统照明设计标准采用智能照明控制系统，实现对照明设备的集中控制、定时控制、场景切换等功能，提高照明系统的便捷性和智能化水平。
照明控制方式灯具选择与布局照明系统防雷措施接地系统设计等电位联结电磁屏蔽防雷与接地系统03楼宇设备自动化系统(BAS)设备监控与管理节能控制策略故障预警与维护1 2 3火灾探测与报警联动灭火设备火灾应急照明火灾自动报警系统(FAS)安全防范系统(SAS)视频监控系统门禁管理系统04LED照明照明控制自然光利用030201节能照明设计太阳能热水系统太阳能光伏发电太阳能空调系统太阳能利用实时监测数据分析智能化管理能耗监测与管理系统05功能性本设计方案充分满足了酒店的各项电气功能需求，包括照明、插座、空调、电梯、消防等各个系统的供电和配电。
同时，方案中也考虑了未来可能的功能扩展和升级，预留了相应的电气接口和容量。
要点一要点二安全性在方案设计中，我们严格遵守了国家和地方的电气安全规范和标准，确保了酒店电气系统的安全可靠。
可编辑修改精选全文完整版施工组织设计目录第一章、编制说明及编制依据 (4)第一节、编制说明第二节、编制依据第二章、工程概况……………………………………………4－10 第一节、工程概况第二节、项目组织机构第三节、施工流程图第四节、施工准备第五节、施工方法1、防雷接地系统2、管线敷设3、管内穿线4、成套配电柜、控制柜和配电箱安装5、照明器具安装（1）、灯具安装6、开关、插座安装7、设备调试8、低压负荷系统测试运行第三章、施工技术措施……………………………………10-14 第一节、基础接地焊接第二节、配管第三节、灯具安装与箱体的安装第四节、管内穿线第五节、调试方案（一）、电气工程调试方案（二）、照明系统调试方案第四章、质量保证措施体系及标准………………………14-23 第一节、施工质量保证体系第二节、质量保证措施第三节、质量保证标准化第四节、质量保证执行方式第五节、工期保证措施第六节、质量管理措施第七节、电气工程质量通病预防措施第八节、降低成本措施第九节、成品保护措施第十节、安全生产、文明施工、环境保护措施第十一节、防火技术措施第十二节、主要机具需用计划第十三节、电气节能措施（一）、低压配电系统节能（二）、照明控制节能工程第十四节、检验批分类、观感评价原则第一章、编制说明及编制依据第一节、编制说明根据本项目的招标文件，设计方案、设计图纸，经认真仔细的现场勘察，及根据业主的要求，针对本次工程在总工程师的主持下组织了公司设计部、预算部、工程部、财务部、人事资源部的有关人员，对招标文件、设计方案、设计图纸进行认真的评审、对项目目标充分理解。
保证本施工组织设计内所有内容全部真实并有效实施。
第二节、编制依据1、工程合同2、工程施工图纸3、图纸会审记录4、《供配电系统设计规范》GB50052-955、《低压配电设计规范》GB50054-956、《建筑电气工程施工质量验收规范》GB50303-20127、《建筑物电子信息系统防雷技术措施》GB50343-2012第二章、工程概况第一节、工程概况1、工程名称：淮安市经济技术开发区展示厅工程2、工程地点：迎宾大道8号，企业服务中心一楼3、工程面积：约900㎡4、工程内容：布展工程（展示厅装饰、展厅多媒体、模型及电子设备等）5、承包范围：淮安经济技术开发区展示厅工程施工图纸中全部内容6、工期：合同工期总日历天数70日历天（2014年12月17日~2015年3月20日）7、工程质量标准：符合国家现行验收标准（合格）8、合同价款：816.6581万元{捌佰壹拾陆万陆仟伍佰捌拾壹元整（大写）}第二节、项目组织机构第三节、施工流程图基础接地焊接户内接地母线敷设配管配电箱壳体安装管内穿线配电箱柜安装绝缘电阻测试照明器具安装避雷网安装照明通电试验系统调试终检竣工第四节、施工准备2.1 首先熟悉工程施工图纸，并与各工种配合审图，做好图纸会审准备工作，并根据会审后施工图做出人工、机械、材料和设备计划，依据土建主体工程进度计划制定电气工程施工进度计划、同时技术人员及时向电气施工人员做出技术、安全和质量交底，下达各项工序施工作业指导书，按照本工程项目经理部的各工种进度统一部署，做好本工程施工准备工作。
1．项目简介工程概况：本工程为某地五星级酒店。
本项目由酒店，酒店公寓及地下车库组成。
所在项目总建筑面积约为45000平米，其中地下建筑面积约5000平方米，地上建筑面积为39635平方米；总共30层。
建筑总高度119.2米。
酒店所在楼层为：地下室共两层，为车库及设备机房；一层~四层为裙房，主要有大堂，宴会厅，中餐厅，会议室等；5层、16层为避难层；6层为业主及后勤办公；7~15层为公寓式套房；17~30层为酒店标准客房，其中行政酒廊设置在28层，总统套房设置在30层,客房数量为345间。
2．设计原则本方案设计指导思想就是以系统运行的稳定性为基本目标，运用国内外先进技术，采用成熟产品，在设计思路上保证设备运行质量，保证建筑内部物品、数据的机密、安全以及工作人员的安全、舒适和使用方便。
本着“以人为本”的目标，提供安全、舒适、节能和环保的工作环境，为酒店有效的集成信息服务，为完善的通信网络提供物理基础和应用平台。
从用户的实际功能需求出发进行设计，充分考虑可扩充性，兼顾各子系统功能的完善性，尽量节省工程投资的实际情况，使智能化系统工程建设更能充分体现现代建筑的优点。
本设计内容将按以下目标来进行：⏹先进性：采用国际或国内通行的先进技术。
⏹成熟性：以适用为原则，采用成熟的或经过工程检验的先进技术。
⏹开放性：遵循系统开放的原则，各系统应提供符合国际标准的软硬件、通信、网络和数据库管理系统等诸方面的接口和工具，使系统具备良好的灵活性、兼容性、扩展性和可移植性。
⏹按需集成：根据本项目特点，按照管理需要分层次、分阶段实现集成。
⏹标准化：采用标准化的设计和标准化的产品。
⏹可扩展性：本工程设计应考虑到未来发展，在预埋件和线缆布设上留有冗余。
对系统的管理，根据需要按可分可合的要求进行组合，即：在保证单体建筑可独立运行的前提下，对未来建筑群实现整体管理作充分考虑。
⏹安全性：包括系统自身的物理上的安全和信息传递的安全。
⏹服务意识：强调以人为本的设计思想，为用户提供安全、舒适、方便、快捷、高效、环保的生活、工作环境。
供电设计方案1. 介绍供电设计是指在建筑物或工程项目中，根据电气负荷需求、供电方式以及安全规范等因素，制定出一套合理的电力供应方案。
本文将针对某个具体项目，分析其供电需求，制定相应的供电设计方案。
2. 项目背景本项目是一个新建商业综合体，包括商场、写字楼和酒店等不同功能的建筑。
其中商场将拥有多个品牌店铺，写字楼将提供办公空间，酒店将提供住宿服务。
因此，在供电设计方案中需要考虑不同用途的电气负荷需求。
3. 用电负荷计算3.1 商场用电负荷商场内的主要用电设备包括灯具、空调、扶梯、电梯等。
我们将根据每个设备的功率、使用时间等因素，计算出商场的总用电负荷。
3.2 写字楼用电负荷写字楼内的主要用电设备包括电脑、电视、通讯设备等。
根据每个设备的功率和使用情况，计算出写字楼的总用电负荷。
3.3 酒店用电负荷酒店内的主要用电设备包括照明设备、空调、电视、电梯等。
根据每个设备的功率和使用时间，计算出酒店的总用电负荷。
4. 供电方式选择4.1 主干供电考虑到商业综合体的规模较大，我们将选择主干供电的方式。
即通过一条高压线路将电能引入建筑，然后再通过变压器变成低压供电。
4.2 备用供电为了保证供电的可靠性，我们将设计备用供电系统。
一旦主干供电系统发生故障，备用供电系统将自动投入，以确保商业综合体正常运营。
5. 供电装置选型5.1 变压器选型根据用电负荷计算结果，我们将选用相应容量和规格的变压器。
变压器的选型需要考虑到负载率、短路容量等因素，以确保变压器的稳定性和安全性。
5.2 配电柜选型为了对用电设备进行分支供电，我们将使用配电柜。
根据电气负荷计算结果，选择适当规格和容量的配电柜，以满足商业综合体的用电需求。
6. 安全措施6.1 接地系统为了确保人身安全，我们将设计有效的接地系统，以确保电气设备的无故障运行。
6.2 过载保护为了避免过载引起的设备损坏或火灾，我们将在供电设计中加入过载保护装置，及时切断电流，保护设备的安全运行。
建筑概况本工程为五星级酒店，总建筑面积50945㎡（客房543套），建筑高度68m（18层）。
建筑电气说明1.设计范围（1）变、配电系统；（2）应急电源系统；（3）照明配电系统；（4）防雷接地系统；（5）楼宇自动控制系统；（6）综合布线系统；（7）通信自动化系统；（8）有线电视及卫星电视系统；（9）背景音乐及紧急广播系统；（10）综合保安监控系统；（11）酒店管理系统；（12）VOD视频点播系统；（13）无线通讯增强系统；（14）火灾自动报警及联动控制系统；（15）集成系统。
2.变、配电系统（1）一级负荷包括：保安监控系统、酒店管理用电子计算机系统、火灾报警及联动控制设备、消防泵、消防电梯、排烟风机、加压风机、应急照明、疏散照明及重要的计算机系统（如酒店管理用电子计算机系统）等。
其中保安监控系统、酒店管理用电子计算机系统和所有的消防用电设备为一级负荷中的特别重要负荷。
客梯、排水泵、一般客房照明、生活水泵等其他用电设备属二级负荷。
（2）负荷估算：本工程用电总设备容量约为：Pe=6000kW；总计算负荷约为Pjs=3000kW,设计变压器总装机容量为4000kV A。
（3）电源：本工程由市政电网引来两路10 kV电源供电，两路电源同时工作，互为备用，每路10kV电源均能承担全部负荷。
另外设置一台600 kW柴油发电机组，作为第三电源。
高压系统电压等级为10 kV，低压系统电压等级为~220V/380V。
（4）低压配电采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷，如：冷冻机房、水泵房、电梯机房、电话站、消防中心的设备采用放射式供电；对于一般负荷采用放射式与树干式相结合的供电方式。
（5）本工程的消防动力设备、计算中心、应急照明、计算机设备、电话机房、变配电所所用电等采用双电源供电，并在末端互投。
（6）在本楼地下一层设置一处变、配电所，内设两台2000 kV A变压器。
3.应急电源系统本工程设置一台600 kW柴油发电机组，给一级负荷中的特别重要负荷供电。
4.照明配电系统照度标准参照国标《民用建筑照明设计标准》（GBJ133-90），主要场所的照度如下：照度表一般办公场所选用T8荧光灯或紧凑型节能荧光灯；有装修要求的场所视装修要求，可采用多种类型的光源；对仅作为应急照明用的光源应采用瞬时点燃的光源；应急照明作为平时照明的一部分时也可选T8荧光灯或节能型灯具；对大空间场所和室外空间可采用金属卤化物灯。
酒店客房照明采用低调方式，尽量选用柔和的白炽光源。
本工程利用在强电竖井内的封闭式插接铜母线配电给各楼层照明配电箱，以便于安装、改造和降低能耗。
在每套客房设有小配电箱，考虑单相进线。
客房内采用节能开关，不仅可以节约电能也可避免电气火灾的发生。
消防控制室、变配电所、配电间、弱电间、楼梯间、前室、水泵房、电梯机房、排烟机房、重要机房的值班照明等处的应急照明按100%考虑；门厅、走道按30%考虑；客房内入口处筒灯考虑为应急照明；其他场所按10%考虑。
各层走道、拐角及出入口均设疏散指示灯，蓄电池采用集中免维护电池进行供电，停电时自动切换为直流供电。
疏散指示灯和标志照明灯具的选型应符合市消防局的有关规定，并且应急照明持续时间应不少于20min。
5.防雷接地系统（1）本建筑物属于二类防雷建筑物，为防直击雷在屋顶设避雷带，其网格不大于10mX10m，所有突出屋面的金属体和构筑物应与避雷带电气连接。
（2）为预防雷电电磁脉冲引起的过电流和过电压，在下列部位装设电涌保护器（SPD）：1）在变压器低压侧装一组SPD。
当SPD的安装位置距变压器沿线长度不大于10m 时，可装在低压主进断路器负荷侧的母线上，SPD支线上应设短路保护电器，并且与主进断路器之间应有选择性。
2）在向重要设备供电的末端配电箱的各相母线上，应装设SPD。
上述的重要设备通常是指重要的计算机、楼宇中央监控设备、主要的电话交换设备、UPS电源、中央火灾报警装置、电梯的集中控制装置、集中空调系统的中央控制设备以及对人身安全要求较高的或贵重的电气设备等。
3）对重要的信息设备、电子设备和控制设备的订货，应提出装设SPD的要求。
4）由室外引入或由室内引至室外的电力线路、信号线路、控制线路、信息线路等在其入口处的配电箱、控制箱、前端箱等的引入处应装设SPD。
（3）本工程采用共用接地装置，以建筑物、构筑物的金属体、构造钢筋和基础钢筋作为接地体，其接地电阻小于1Ω。
（4）~220V/380V低压系统接地形式采用TN-S，PE线与N线严格分开。
（5）建筑物作总等电位连接，在配变电所内安装一个总等电位连接端子箱，将所有进出建筑物的金属管道、金属构件、接地干线等与总等电位端子箱有效连接。
（6）在所有弱电机房、电梯机房、浴室等处做局部等电位连接。
6.楼宇自动控制系统（1）楼宇设备自动控制系统融合了现代计算机技术、网络通信技术、自动控制技术、数据库技术以及软件技术等，采用国际上先进的“集散型系统”，通过中央监控系统的计算机网络，将各层的控制器、现场传感器、执行器及远程通信设备进行联网，共同实现集中管理、分散控制的综合监控及管理功能。
（2）本工程楼宇设备自控系统的总体目标是将建筑内的建筑设备管理与控制系统（HV AC、给排水系统、供配电系统、照明系统等）进行分散控制、集中监视管理，从而提供一个舒适的工作环境，通过优化控制提高管理水平，从而达到节约能源和人工成本，并能方便实现物业管理自动化。
（3）系统设计所遵循的原则是注重系统的先进性、实用性、可靠性、开放性、适应性、可扩展性、经济性和可维护性。
通过对工程中子系统的控制，对建筑内温、湿度的自动调节，空气质量的最佳控制，以及对室内照明进行自动化管理等手段，提供最佳的能源管理方案，对机电设备以及照明等采取优化控制和管理，确保节能运行，从而降低能源成本及运行费用。
（4）本工程在地下一层设置一处楼宇控制器，对酒店内的建筑设备实施管理与控制。
（5）楼宇自控系统应具备以下组件：1）系统数据库服务器和用户工作站，数据库应具备标准化、开放性的特点，用户工作站提供系统与用户之间的互动界面，界面应为简体中文，图形化操作，动态显示设备工作状态。
2）与服务器、工作站连接在同一网上的控制器，负责协调数据库服务器与现场DDC之间的通信，传递现场信息及报警情况，动态管理现场DDC的网络。
3）具有能源管理功能的DDC安装于设备现场，用于对被控设备进行监测和控制。
4）符合标准传输信号的各类传感器，安装于设备机房内，用于楼宇自控系统所监测的参数测量，将监测信号直接传递给现场DDC。
5）各种阀门及执行机构，用于直接控制风量和水量，以便达到所要求的控制目的。
6）现场DDC应能可靠、独立工作，各DDC之间可实现点对点通信，现场中的某一DDC出现故障，不应影响系统中其他部分的正常运行。
整个系统应具备诊断功能，且易于维护、保养。
（6）楼宇自控系统对建筑物内的设备进行集散式的自动控制，楼宇自控系统应实现以下功能：1）HV AC系统的监控：包括冷热源系统、通风系统、空调系统、新风系统等。
2）给排水系统：对给排水系统中的生活水泵、排水泵、水池及水箱的液位等进行监控。
3）电梯及自动扶梯的监控：楼宇自控系统与电梯系统联网，对其运行状态进行监测，发生故障时，在控制室有声光报警。
在控制室内能了解到电梯实时的运行状况。
4）照明系统控制：室外的泛光照明控制。
5）变配电系统的监控：主要完成对供配电系统中各需监控设备的工作参数和状态的监控。
（7）停车场管理系统：在停车场出入口设置停车场管理系统，停车场管理系统由进/出口读卡机、挡车器、感应线圈、摄像机、收费机、入口处LED显示屏等组成。
1）停车场所停车量主要分两部分，一部分为内部车辆，另一部分为外来的临时停车。
对于内部车辆，采用非接触式IC卡进行识别，对于外部临时车辆则采用临时出票方式。
内部车辆在进入停车场时，在读卡机前通过非接触IC卡的自动识别，外部车辆则在临时出票机索取一张票卡，与此同时，入口处的摄像机会摄下进场车辆的车型、颜色、车牌等识别特征，若IC卡有效，则挡车杆自动抬起放行车辆，若不符则向中心发出报警信号。
车辆进场前，通过LED显示屏可得知车场内是否有空余车位。
通过进口处的感应线圈，对停车位数进行递减，并通过出口处的感应线圈又将空余车位数量反映到入口处的LED显示屏上。
车辆离开停车场时，在出口处摄像机拍摄下出场车辆的车型、颜色、车牌，并与入场时的IC卡或临时停车的票卡相对应，若一致则放行，若不一致，则挡杆不动，并向中心发出报警信号。
对外部临时车辆，在出口处根据其停车时间进行收费放行。
同时，系统记录下车辆离场的信息。
2）停车场管理系统的操作软件应有全汉化操作系统，人机界面友好，该系统应留有与楼宇自控系统、安全防范系统的接口，并应为开放的通信协议，便于系统的互联或联动。
3）停车场管理系统应与消防系统联动，当发生火灾时，进口处挡车杆停止放行车辆，LED显示屏显示禁止入内。
同时，出口处挡车杆自动抬起放行车辆。
（8）系统软件配置1）系统软件的基本要求如下：①提供满足系统运行功能，二次开发，易于维护以及符合开发系统标准的系统软件，应用软件，应用编程软件包等全套软件。
②系统平台应按实时、多用户和多进程对资源进行分配和管理。
系统将拥有事件驱动顺序以及优化结构装配，以便与系统能在同一时间里处理实时情况与紧急任务。
同时，系统平台还应具备网络管理、标准网络协议、远程通信管理以及符合计算机技术发展趋势的要求。
③软件应按模块形式设计，以利于程序的扩展和修改。
④系统应确保监控中心出现故障时，控制器将继续独立执行其功能。
⑤楼宇自控系统中各类应用软件应使用一种高级语言，并且采用同一种数据库管理系统。
⑥用户界面必须全面汉化，具备多窗功能，动态图形显示并且操作直观、简便。
2）控制器软件基本要求如下：①算法控制模块：比例控制；比例+积分控制（PI）；比例+积分+微分控制（PID）；时间比例式控制；浮动和自适应控制。
②时区控制模块：该模块应提供控制器控制多数的作业功能，时区控制用于控制建筑物内个别地区使用设备的时间，而不是控制设备，以便使用户能简便地设定操作，使用的时间可根据各地区每天所需而定。
③最佳控制模块：该模块与时区控制模块配合操作，根据建筑物采用空调的负荷特性，通过建筑物内外温度及空调提供温度，在最理想的情况下启/停系统。
根据不同的季节，系统应自动在预定的时间启/停设备。
④数量控制模块：此模块应提供一组传递函数，其输入可能为控制操作过程的任何一个模拟变量（包括感应器输入信号）。
⑤逻辑功能模块：该模块应提供一个数字输出信号，它由布尔逻辑运算器可简单地通过各模块的串联加以应用，输入单元可以由外部状态信号或内部生成的逻辑信号获得。
