数字地形图测绘方法

数字地形测量学数字地形测量学是一门研究数字测图与遥感技术在地形测量中的应用的学科。

数字地形测量技术以数字高程模型（DEM）为基础，综合利用计算机软硬件、数学、地图制图、地理信息系统等学科知识，实现对地球表面形态的数字化测量和表达。

数字地形测量技术的发展历经了传统地形测量、模拟地形测量和数字地形测量三个阶段。

传统地形测量以地面控制点作为基础，通过拓展测距测量、三角测量、水准测量等方法，搜集地形数据并绘制地形图。

但该方法需要大量人力物力，测量精度受限，无法满足精度和效率的要求。

模拟地形测量则通过模拟地形表面，将数字高程模型作为测绘的基础，数学模型为工具，使数据的丰富度和测量精度大大提高。

但模拟地形测量仍然存在很多局限，如样本点位置固定、数据量较大、模型的方式单一等等。

随着计算机和遥感技术的发展，数字地形测量技术应运而生。

数字地形测量技术通过获取遥感图像，将其转换为数字化的高程信息，再处理为DEM。

数字化的高程模型能快速、准确地表现地面特征，可广泛应用于地形分析、水文模拟、生态环境监测等领域，成为现代地形测量的重要手段。

传统地形测量和模拟地形测量技术的方法不够先进，精度和效益较低，增加了人力物力成本，无法满足现代工程建设和生态环境保护等需要。

数字地形测量技术的出现，以高效、精准、快捷、自动化的方式填补了这些缺陷，并实现了数字化测绘与实时地理信息呈现的完美结合。

其主要方法有影像匹配、自动化采样点选取和金字塔层集成。

数字地形测量核心技术——DEM，是数字高程模型，它可以准确的描述地面形态信息，主要包括数字测绘和数字遥感两类。

以数字测绘为例，可以在地面上设置高标或者低标，利用单反相机、偏振照片仪等测绘仪器进行各种校正，得到高程测量数据。

另外，数字遥感可以利用雷达、激光、航摄等遥感设备获取地表高程。

数字化高程模型可以应用于地形特征提取、地形分析与计算、洪涝灾害模拟预测、智慧城市规划、土地资源开发与利用、水土保持、森林资源管理、生态环境评估等方面。

第一章概况为满足海安工业园区建设用地的需要，受海安工业园区规划部的委托，我公司对小焦港河以西东海大道(四环路)两侧东西约500米南北约900米的测区进行1：500数字地形图测绘工作。

整个测绘过程将于2005年11月结束。

测区概况：测区位于海安镇平桥村十九组与海南村六、七、八、十组。

地形图测绘具体范围：东至小焦港，南至东海路南600米，西至永安南路延伸段，北至海安镇二里村界河。

地理位置：东经：120º27′-28′，北纬：32º30′。

测区地貌：测区地势平坦，平均高程在4.0米左右，以水浇地、菜地为主，地面附着物以民用建筑及其附属设施为主，测区交通便利，沟渠纵横。

作业时间为9、10、11三个月，因受季风气候影响，加以测区内草木茂盛，给测绘工作带来一定的难度。

测区地形困难类别定为一般地区I类。

第二章编制方案的技术依据1、中华人民共和国标准《全球定位系统（GPS）测量规范》GB/T18314-2001以下简称《GPS规范》2、中华人民共和国标准《1：500、1：1000、1：2000地形图图式》GB/T7929-1995（以下简称《图式》）3、中华人民共和国标准《国家三、四等水准测量规范》GB12898-914、中华人民共和国行业标准《城市测量规范》GJJ8-99（以下简称《规范》）第三章已有测绘资料的利用方案一、平面控制点资料测区附近有我公司2003年施测的E级点D002、C级点HA002两个GPS点。

经踏勘检查，标志完好。

成果可供利用。

二、高程控制点资料在测区附近有我公司2005年6月测的SW09和WD10两个国家四等水准成果。

经踏勘检核无误。

成果可作为本次测量起算成果。

三、地图资料测区有1997年1:10000的海安县土地利用详查图，可以参考进行测区技术设计、控制网布设和踏勘选点工作。

四、现有电子地形图资料测区内有为四环路规划服务的1：500平面图，可作为本次工程的一部分使用。

1:500数字化地形图测绘项目技术设计书1 概述1.1 任务来源随着××市××城区的快速发展，该市原有的地形图已不能满足当前规划设计的要求，因此，××市住房和城乡建设局委托我院在××城区西南方向的××、××及××片区增测1:500数字化地形图，以满足城市规划设计和管理的需要。

1.2 工作内容和范围测区位于××市××城区西南方向的××片区、××片区一带，分为二个独立区块，测图具体范围由××市住房和城乡建设局派人实地指定。

任务内容包括1:500数字化地形图测绘，用1980西安坐标系施测，并将1980西安坐标系的地形图转换为1954年北京坐标系，具体包括：（1）测区控制测量；（2）1：500数字化地形图测绘，并将所测绘的1：500数字化图地形图缩编为1：1000地形图（80坐标），面积约6平方公里；（3）将1980西安坐标系的1:500数字化地形图转换为1954年北京坐标系地形图。

（4）在2009年城区地形图测绘成果的基础上，增加图幅分幅编号，并完善原有图幅结合表（电子版）；2 作业区自然地理概况和已有资料情况2.1 作业区自然地理概况××市××城区地处××省西北、云贵高原南麓，是大西南通向沿海港口的重要通道,城区介于东经108°00＇～108°07＇、北纬24°39＇～24°45＇之间。

测区地处××城区西南方向城郊结合部，测图范围主要分布有××、××村及京峒等3个村庄，该项目东北面接边地区2009年已测过1：500地形图。

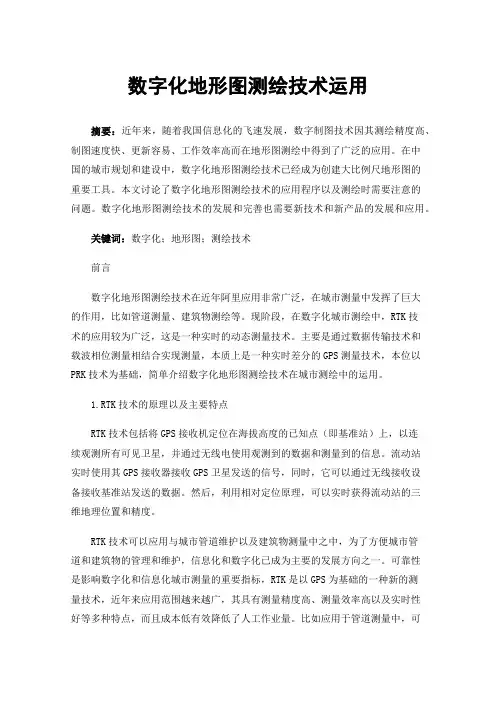

数字化地形图测绘技术运用摘要：近年来，随着我国信息化的飞速发展，数字制图技术因其测绘精度高、制图速度快、更新容易、工作效率高而在地形图测绘中得到了广泛的应用。

在中国的城市规划和建设中，数字化地形图测绘技术已经成为创建大比例尺地形图的重要工具。

本文讨论了数字化地形图测绘技术的应用程序以及测绘时需要注意的问题。

数字化地形图测绘技术的发展和完善也需要新技术和新产品的发展和应用。

关键词：数字化；地形图；测绘技术前言数字化地形图测绘技术在近年阿里应用非常广泛，在城市测量中发挥了巨大的作用，比如管道测量、建筑物测绘等。

现阶段，在数字化城市测绘中，RTK技术的应用较为广泛，这是一种实时的动态测量技术。

主要是通过数据传输技术和载波相位测量相结合实现测量，本质上是一种实时差分的GPS测量技术，本位以PRK技术为基础，简单介绍数字化地形图测绘技术在城市测绘中的运用。

1.RTK技术的原理以及主要特点RTK技术包括将GPS接收机定位在海拔高度的已知点（即基准站）上，以连续观测所有可见卫星，并通过无线电使用观测到的数据和测量到的信息。

流动站实时使用其GPS接收器接收GPS卫星发送的信号，同时，它可以通过无线接收设备接收基准站发送的数据。

然后，利用相对定位原理，可以实时获得流动站的三维地理位置和精度。

RTK技术可以应用与城市管道维护以及建筑物测量中之中，为了方便城市管道和建筑物的管理和维护，信息化和数字化已成为主要的发展方向之一。

可靠性是影响数字化和信息化城市测量的重要指标，RTK是以GPS为基础的一种新的测量技术，近年来应用范围越来越广，其具有测量精度高、测量效率高以及实时性好等多种特点，而且成本低有效降低了人工作业量。

比如应用于管道测量中，可以有效定位管道的位置，并对其结构以及施工提供有效的参考。

可以获得大量关于管道起伏和辅助设备的定位的数据，这对于改善有关管道的基本信息非常重要。

相比于传统的GPS，RTK的发展使定位的精度更高，且实时性更强，而且测量范围大，便携性强操作方便，测量点之间无需通视，可以独立观测，不会出现误差积累和传播。

数字化地形图测绘技术应用探讨摘要：随着我国信息化科学技术的不断发展，数字化地形图测绘技术也逐渐成熟，作为一项先进技术已经在地质勘探、城市规划和管理以及农业生产等领域得到广泛应用，并为其提供可靠、高效、精确的信息支持，推进城市现代化建设进程。

然而，该技术的应用还存在一定的问题和挑战。

本文旨在探讨数字化地形图测绘技术的原理和方法，分析该技术在地质勘探、城市规划和管理以及农业生产等领域中的应用，以期为从事该领域的专业人士提供一定的参考与实践经验。

关键词：数字化；地形图；测绘技术引言：数字化地形图是指以数字形式记录的地形图，其重要性在于可以方便快捷地提取和分析地形信息，为地理信息系统提供基础数据。

数字化地形图的测绘技术有多种，如GPS测量、摄影测量、激光测量等[[1]]。

本文旨在对数字化地形图测绘技术进行简要分析，并探讨其具体应用方式，以满足城市经济建设的具体需求，未来，需要进一步加强对数字化地形图测绘技术的研究和应用，尤其是在大数据、人工智能等领域的融合应用方面，积极探索数字化地形图测绘技术的新模式和新方法，推动该技术的不断创新和发展。

一、数字化地形图测绘技术的优点数字化地形图测绘技术是将传统的纸质地形图转化为电子地图，并在电子地图上进行具体的定位和绘图，从而获取高质量、高精度的地理信息数据，能够更好地满足现代城市现代化建设和发展的需要。

数字化地形图测绘技术具有以下优点：一是与传统纸质地形图相比，数字化地形图测绘技术具有较强的灵活性和可操作性，能够适应不同地形和地貌条件，也可以根据实际需要进行调整，满足不同的地理环境需求。

二是数字化地形图测绘技术能够将地形图数字化，实现测绘数据的自动处理和存储，降低了人员劳动成本，提高了工作效率。

三是数字化地形图测绘技术可以直接在电子地图上进行标注、编辑等操作，减少了纸质版地图对人力、物力、财力等资源的占用和消耗。

四是数字化地形图测绘技术具有较高的准确性和精度要求，能够为城市规划、设计及管理提供更加可靠的地理信息支持。

地形图测绘方法测绘是国民经济行业发展的开路先锋，地形圖是测绘主要成果之一，被广泛应用到政治、经济和城市规划化中，科学不断发展，无论是技术装备还是测绘手段或者产品形式都出现了质的飞越，在整个发展过程中需要做好具体测试工作，包括：全站仪数字测试、GPS和RTK 等数字测图等方面，以车载移动测试系统作为基础，由于产品形式较多，包括：模拟产品和数字产品等，要发挥三维景观模型的最大化作用，实现其灵活测绘。

1.全站仪数字测图全站仪测试流程比较特殊，涉及到的影响因素较多，在整个测试过程中要发挥现有方案的最大化作用，实现灵活化应用。

全站仪数字测图原理和传统的平板测试差异不大，全站仪测试技术能提升测图速度，同时也提高了产品质量。

此外该技术形式作业流程特殊，包括：野外勘探、技术设计和野外数据采集等[1]。

1.1技术分析野外勘察技术设计是每个测绘项目具备的工作，对于项目科学规划和合理安排有重要的作用。

根据现有发展条件可知，图根控制测量是测区高级控制点的关键所在，以控制点的布设和测试为基础，野外数据采集包括：地貌勘察和地质情况检查等。

野外数据采集比较复杂，容易受到气候和地形因素的影响，数据勘察难度较大。

以坐标点和高程数据作为前提，要掌握绘图信息，做好连接线型、地形要素和其他名称备注信息等，为了便于内业成图。

检查验收是对测绘产品的质量鉴定，为了了解产品是否符合规定要求，要按照一体化作业模式实施。

1.2测图特点全站仪数字测图的特点是精准度高，当前地质勘查中对测绘项目本身有严格的要求，多是采用精准度高的测图技术，具体包括：房产测量、地籍测量和城市规划等。

全站仪数字测量作业量较大，受到自然因素和环境因素等影响，需要对投入的人力、物力和财力进行评估，最后实现合理应用[2]。

2.GPS数字测绘2.1GPS和RTK数字测图我国现有技术形式不断发展，对数字测绘方案有了更高的要求，在测绘应用阶段应用到GPS、RTK等系统，各种新型技术形式取代原有的全站仪，GPS和RTK测量技术从单基站、多基站向网络化方向发展。

黄河水院新校区1：500数字地形图测绘学生姓名：梓壹（超）学号： ********** 指导教师：职称：专业：工程测量技术系（部）：测绘工程系2011年6月6日随着计算机技术和测绘仪器的发展，一种全解析机助测图方法以高自动化、全数字、高精度的显著优势取代了传统的手工图解测图法。

数字测图是一种全解析的计算机辅助测图方法，与图解法测图相比，其具有明显的优越性和广阔的发展前景。

它将成为地理信息系统的重要组成部分。

从而实现丰富的地形信息、地理信息数字和作业过程的自动化或半自动化，尽可能缩短野外测图时间，减轻野外劳动强度，而将大部分作业内容安排到室内去完成，与此同时，将大量手工作业转化为计算机控制下的自动操作，这样不仅减轻劳动强度，而且不会损失观测值精度。

本文首先介绍了数字地形图测绘的基本知识，数字测图的原理和流程，其中也包括技术指标和成图精度。

接着是我们如何进行平面及高程控制的思想、步骤以及相对的要求。

完成控制作业后我们进行了全站仪外业测绘数据采集，紧接着介绍了数据的处理方法和使用软件成图的具体实施步骤。

比如：CASS软件的使用、数字传输与展点、绘制平面图、编辑与整饰以及到最后的成果输出。

在数字测图工作的过程中也是对测量基础知识的复习，巩固和加深理解的过程。

在这次作业中从思想上我深刻体会到从事测绘行业所要付出的艰辛之外，我也学到了专业之外的东西就是成员之间要有团队精神，任何一项测绘工作的顺利完成都是一个团队共同努力的结果。

本文根据工作实践对在测绘专业教学中对数字测图课程的教学体会予以阐述。

关键字：测图；全站仪；大比例尺；碎部点；导线第1章绪论 (1)1.1 数字测图的概述 (1)1.1.1 任务概述 (2)1.1.2 测区概况 (2)1.2 已有控制点成果 (2)1.3 数字测图原理及流程 (4)1.4成果主要技术指标和规格 (4)1.4.1 技术指标 (4)1.4.2 成图精度 (4)第2章平面及高程控制 (6)2.1 平面坐标系统的选择 (6)2.1.1 平面坐标系及基准 (6)2.1.2 主要精度指标 (6)2.2 平面控制测量原理 (6)2.2.1 平面控制测量流程 (6)2.2.2 选点踏勘 (7)2.2.3 距离测量 (8)2.2.4 角度测量 (9)2.2.5 平差易的使用 (13)2.3 高程控制测量原理 (16)2.3.1 仪器设备及施测方法 (17)2.3.2 设站要求与观测方法 (17)2.3.3 测站限差 (18)2.3.4 水准测量记录规定 (18)2.4 白纸测图 (19)2.4.1 白纸测图的流程及原理 (19)2.4.2 白纸测图基本要求 (19)2.4.3 测定碎部点的方法 (22)2.4.4 碎部测图的方法 (23)第3章数字测图的组织实施 (27)3.1 仪器准备 (27)3.1.1 全站仪的基本原理与功能 (28)3.1.2 全站仪测图的基本流程 (28)3.1.3 全站仪的检验和校正 (28)3.1.4 全站仪的操作流程 (29)3.2 碎部点的数据采集 (30)3.2.1 碎部点采集步骤 (30)3.2.2 碎部点选择的注意事项 (30)3.2.3 测图实施步骤 (31)3.2.4 测图程序步骤 (31)3.2.5 图根加密 (32)第4章内业数字成图 (33)4.1 CASS软件使用 (33)4.2 数字传输及展点 (34)4.3 绘制平面图 (35)4.4 编辑与整饰 (37)4.5 绘图输出 (38)第5章作业中问题汇总 (39)5.1 仪器安全问题 (39)5.2 苏光600系列全站仪数据传输方法 (39)结束语 (43)参考文献 (44)致谢附录第1章绪论1.1数字测图的概述数字测图(Digital Surveying and Mapping，DSM)系统是以计算机及其软件为核心在外接输入输出设备的支持下，对地形空间数据进行采集、输入、成图、绘图、输出、管理的测绘系统（如图1.1）。

测绘工程数字地形图测绘概述数字地形图是数字化的地形模型，是测绘工程中的重要组成部分。

数字地形图通过数字手段，将地面真实的地形特征以一定比例尺和精度，表现在平面上，呈现出三维地面地貌信息的二维表达形式。

数字地形图广泛应用于各种建设工程中，如城市规划、交通工程、水利工程、土地开发等。

本文将从数字地形图测绘的概念、应用、测绘技术等方面进行详细介绍。

数字地形图测绘的概念数字地形图是以数字高程模型为基础，经过计算机处理，形成的一幅具有真实地形特征的地图。

数字地形图是反映地貌的重要工具，能够反映地面高程变化情况，包括山、峰、谷、河、湖、沼泽、道路、建筑物等地理地貌要素，数字地形图十分逼真，可用于进行视觉分析、三维模拟等应用。

数字地形图测绘是利用测量仪器和计算方法，以一定的范围、比例尺和精度实现地形要素的测量和数据组织。

数字地形图的测绘过程需要遵循科学、规范和准确的原则，确保地图数据的准确性和完整性。

数字地形图测绘的应用数字地形图广泛应用于不同领域，具有高精度、高效率、高实时性等特点，主要应用于以下领域：城市规划数字地形图可以提供城市整体地形信息，为城市规划和土地利用提供基本数据和支撑，为市政建设、城市规划、环保等部门的工作提供数据依据，能够使用在地形分析、环境影响评价等方面。

交通工程数字地形图能够反映路径和地形特征等信息，供道路设计、隧道设计、桥梁设计等交通工程的细化设计提供基础数据和支撑。

水利工程数字地形图在水利工程中具有重要的应用价值，包括水库、水电站的工程设计，水环境分析等领域。

土地开发数字地形图在土地开发中具有重要的应用价值，可以为土地规划、土地评估、土地资源开发和利用提供基础数据和支撑。

数字地形图测绘的技术数字地形图的测绘技术是数字地形图制图的基础，数字地形图测绘的主要技术如下：建立基础资料数字地形图的测绘需要建立基础资料，包括高程基准面、坐标系统等，要保证基础资料的正确性和稳定性。

采集测量数据数字地形图测绘需要采集测量数据，可采用GPS定位、全站仪测量、激光扫描、航空摄影等多种测量方法。
