《基础篇：基坑支护》PPT课件

a
59
降水（压）井点剖面布置图
a
60
⑶ 坑内井点降水要点
① 坑内井点降水应在开挖前20天进行，降水深度应达到设计要求，并不得少于坑底以下1m。
② 降水必然会形成降水漏斗，从而造成对周围环境的影响，因此要合理使用井点降水，在邻近保护对象附近一定要形成封闭的隔水帷幕后才能开始降水。
③ 降水期间应按设计要求布置水位观测孔，对基坑内外的地下水位变化及邻近的建（构）筑物的沉降进行监控，当建（构）筑物的变形速率或变形量超过警戒值时，可用回灌水法或隔水法来控制降水对周围环境的有害影响。
⑷预应力张拉及封锚：
制浆
注浆
拉杆的预应力张拉
a
锚杆逐层向下支护施工
共70页第2250页
2.4.4 挡土灌注桩与土层锚杆结合支护
锚杆及横撑
a
冠梁悬臂支护桩
共70页第2621页
2.4.5 钢板桩支护
当基坑较深、地下水位较高且未施工降水时，采用板桩作为支护结构，既可挡土、防水，还可防止流砂的发生。
共70页第1712页
钢筋砼灌注桩的排列方式
北京神华大厦基坑的交错相间排桩支护
a
共70页第1813页
2.4.2 土钉墙支护
a
共70页第1194页
土钉支护施工工艺：
⑴开挖工作面 ⑵喷射第一层砼 ⑶土钉成孔
喷射第一层砼
人工洛阳铲成孔
a
冲击式钢管成孔
土层锚杆钻机成孔
共70页第2015页
⑷安设土钉、注浆
灌注桩与水泥土桩结合
共70页第16页
2.4.1 排桩支护
开挖前在基坑周围设置砼灌注桩，桩的排列有间隔式、双排式和连续式，桩顶设置砼连系梁或锚桩、拉杆。施工方便、安全度好、费用低。

深基坑支护方案PPT课件

第20页/共25页
②监测点的设置 1、监测点、后视点、水准基点应设置在基坑施工影响范围
外。 2、沉降和位移监测点应设在基坑边壁及底部，间距不大于
30米。 3、地表开裂，采用标记法进行观察和比较，有裂缝时，先
测量其宽度并做好记录，然后用水泥浆灌实抹平。
第21页/共25页
③监测次数及方法 1、在基坑开挖期间，每天监测一次，当位移出现发展趋势
第9页/共25页
3）孔位布置
锚索与锚管共设置6层，其中1、3、5、6层为锚管，2、4层由锚索间隔替代锚管。锚管水平间距 1.2m，竖向间距1.34m或2.68m，锚索水平间距为 2.4m。基坑东侧：1、3层锚管12.0m，5、6层锚管 8.0m，2、4层锚索自由段长度均为5.0m，锚固段长度分别为14.0m、16.0m和13.0m，轴向拉力设计值分别为280KN、320KN和260KN，基坑西侧：1、3层锚管10.0m，5、6层锚管8.0m，2、4层锚索自由段长度均为5.0m，锚固段长度分别为12.0m、14.0m和 11.0m，轴向拉力设计值分别为240KN、280KN和 220KN，
第5页/共25页
三、施工工艺
施工准备→土方开挖→孔位布置→土钉及索具制作→打入土钉（锚孔施工、索具安装、腰梁安装）→注浆→铺设钢筋网片→喷射混凝土面层→开挖下一步，循环至基底。
第6页/共25页
结合土方开挖及桩基施工总体施工顺序为：
旧楼基础清理 → 南、北侧基坑支护桩及冠梁施工 →土方开挖第一步至-4.4m处 →桩基础施工，同时进行基坑东侧及西侧第一步土钉墙支护施工 →试桩检测 →土方开挖第二步至-6.2m处 → 第二步土钉墙支护施工 → 土方开挖第三步至-7.72m处 → 第三步土钉墙施工 → 土方开挖第四步至-9.06m处 → 第四步土钉墙支护施工 →土方开挖第五步至-10.4m处（桩间土由人工进行清理）→ 第五步土钉墙支护施工，人工凿桩头 → 后续工程施工

基坑与深基坑支护知识讲座课件

土钉墙支护是通过在土中设置一定长度的土钉，并在土钉上铺设钢筋网和喷射混凝土面层来形成支护结构。这种支护方式施工简便、成本较低，适用于土质较好、开挖深度较浅的基坑。
锚杆支护
总结词
锚固力大、结构轻巧，适用于地质条件复杂、开挖深度较大的基坑。
详细描述
锚杆支护是通过在土中设置锚杆，利用锚杆的锚固力来支撑土压力。这种支护方式锚固力大、结构轻巧，适用于地质条件复杂、开挖深度较大的基坑。
案例二：某地铁站深基坑支护工程
总结词
复杂地质条件下的深基坑支护工程
详细描述
某地铁站深基坑支护工程位于城市交通枢纽区域，地质条件复杂，存在软土、砂土等多种土质。为了确保施工安全和周边建筑物的稳定性，该工程采用了地下连续墙、水泥土搅拌桩等支护结构，有效控制了基坑变形和沉降。
案例三：某高层住宅楼深基坑支护工程
确定设计方案
根据工程要求和实际情况，确定支护结构形式和材料。
绘制施工图
根据设计结果绘制详细的施工图纸，包括平面图、剖面图等。
收集资料
收集工程地质、水文地质、周边环境等相关资料。
结构设计
进行支护结构的内力和稳定性计算，确定结构尺寸和配筋。
审核与优化
对设计成果进行审核和优化，确保设计合理可靠。
生态保护
在施工过程中，应尽量减少对周围生态环境的破坏，如保护树木、植被等，同时采取生态修复措
施，恢复被破坏的生态环境。
资源利用
合理利用施工材料和资源，减少浪费，降低工程成本，同时提高
工程的可持续性。
谢谢观看
深基坑工程具有较高的技术要求
深基坑工程需要考虑多种因素，如土压力、水压力、地质条件、周边环境等，设计施工难度较大。

课件《深基坑支护》全解共45页PPT

课件《深基坑支护》全解
16、自己选择的路、跪着也要把它走完。 17、一பைடு நூலகம்情况下)不想三年以后的事，只想现在的事。现在有成就，以后才能更辉煌。
18、敢于向黑暗宣战的人，心里必须充满光明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的人只能引为烧身，只有真正勇敢的人才能所向披靡。
66、节制使快乐增加并使享受加强。 ——德谟克利特 67、今天应做的事没有做，明天再早也是耽误了。——裴斯泰洛齐 68、决定一个人的一生，以及整个命运的，只是一瞬之间。 ——歌德 69、懒人无法享受休息之乐。——拉布克 70、浪费时间是一桩大罪过。——卢梭

深基坑支护和降水讲义课件

水泥土搅拌桩施工中应注意水泥浆配合比及搅拌制度、水泥浆喷射速率与提升速度的关系及每根桩的水泥浆喷注量，以保证注浆的均匀性与桩身强度。施工中还应注意控制桩的垂直度以及桩的搭接等，以保证水泥土墙的整体性与抗渗性。
➢ 深层搅拌桩施工质量要求桩位准确、桩体垂直
放线误差20mm 就位误差50mm 成桩误差100mm 水泥浆不得离析
搅拌桩成桩工艺可采用“一次喷浆、二次搅拌”或“二次喷浆、三次搅拌”工艺，主要依据水泥掺入比及土质情况而定。水泥掺量较小，土质较松时，可用前者，反之可用后者。
“一次喷浆、二次搅拌”的施工工艺流程如图1-所示。当采用“二次喷浆、三次搅拌”工艺时可在图示步骤e）作业时也进行注浆，以后再重复d）与e）的过程。

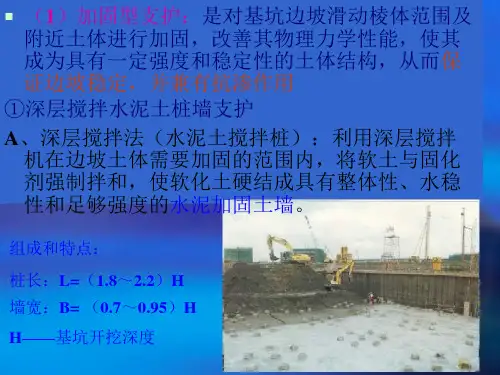

组成和特点：
桩长：L=（1.8～2.2）H 墙宽：B= （0.7～0.95）H
H——基坑开挖深度
B、深层搅拌法优点：不存在水对周围地基的影响，不会使地基侧向挤出，帮对临近已有建筑影响较小，施工时无振动和噪声，不污染环境；加固后土体重度不变，使软弱下卧层不产生附加沉降。
C、适用范围：淤泥、淤泥质土、粉土和含水量较高且地基承载力标准不大于120kPa粘性土等软土地基加固。水泥土墙通常布置成格栅式，格栅的置换率（加固土的面积:水泥土墙的总面积）为0.6~0.8。墙体的宽度B、插入深度h d 根据基坑开挖深度h估算，一般 B=(0.7~0.95)h，h d =（0.8~1.2）h（图115）。
水灰比0.40.6，水泥浆停置时间不超过 2h，不得离析
确保水泥搅拌桩的强度与均匀性搅拌下沉速度不超过0.8m/min
喷浆提升速度不超过0.5m/min 确保加固体的连续性相邻桩间施工间隔不超过10h

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

水泥土墙支护
水泥土墙适用条件 1. 基坑侧壁安全等级宜为二、三级 2. 水泥土桩施工范围内地基土承载力不宜大于150kPa 3. 基坑深度不宜大于6m
（3）边坡稳定式挡墙
1) 土钉墙土钉墙是一种具有自稳能力的原位挡土墙。主要由土钉、粘附于土体表面的混凝土面层及土钉之间的原位土体组成。
未施工完毕的土钉墙
板墙式挡墙：地下连续墙
（2）水泥土挡墙：深层水泥土搅拌桩墙、高压旋喷桩墙（3）边坡稳定式挡墙：土钉墙、锚喷支护（4）组合式：灌注桩与搅拌桩结合、复合土钉墙、SMW工法（5）逆作拱挡墙
（1）排桩与板墙式挡墙 •桩墙结构是在基坑开挖前沿基坑边缘施工成排的桩或地连墙,并使其底端嵌入到基坑底面以下。
1.1.1 深基坑工程
深基坑工程：

深基坑支护土方开挖

基坑降水
基坑工程监测
1.1.2 建筑基坑工程的发展
（1）两个发展阶段上一世纪八十年代末到九十年代末——探索
大量地下工程的涌现，开始进行科学研究、工
程实践，进行探索。上一世纪九十年代末到2010年前后——发展在前十年的基础上，从理论上不断发展，施工技术进行开发，开始以信息化指导施工。
1.1 基坑支护技术概述 1.1.1 深基坑工程 1.1.2 建筑基坑工程的发展 1.1.3 支护结构类型及适用范围
1.1.1 深基坑工程
深基坑是指开挖深度超过5m的基坑、或深度未达到5m 但地质情况和周围环境较复杂的基坑。 ----------建设部《建筑工程预防坍塌事故若干规定》
环境较复杂
1）与邻近建筑物、重要设施的距离在开挖深度以内的基坑； 2）基坑影响范围内（不小于2倍的基坑开挖深度）有历史文物、近代优秀建筑、重要管线等需严加保护的基坑。 ----------山东省工程建设标准《建筑基坑工程监测技术规范》
深基坑支护新技术
1 深基坑支护新技术

1.1 基坑支护技术概述

1.2 复合土钉墙支护技术
1.3 型钢水泥土复合搅拌桩支护技术
1.4 组合内支撑支护技术
1.5 地下连续墙支护技术 1.6 逆作法 1.7 环梁支护技术 1.8 冻结排桩法

1.9 基坑支护常见问题分析
1 深基坑支护新技术
（2）水泥土墙

水泥土墙（重力式结构）是在基坑侧壁形成一个具有相当厚度和重量的刚性实体结构，以其重量抵抗基坑侧壁的土压力，以满足该结构的抗滑移和抗倾覆要求。
类型: 石砌挡土墙水泥土搅拌桩旋喷桩
重力式结构示意图
（2）水泥土墙
上海新世纪商厦 8m 深基坑采用水泥土墙支护 , 桩长 19m坝宽8.7m，插10m毛竹
常规的结构设计和施工理念的改变
常规的结构设计和施工理念的改变
④基坑工程施工技术的发展
a.水泥土的应用（SMW工法的运用）
b.地下连续墙技术在超深基坑中的应用
c.基坑钢支撑施工中采用预应力技术，并开始应用跟踪实
时调节预应力技术,将可实现围护墙变形的干预性控制
d.软土旋喷锚杆和可回收锚杆的应用
e.地下工程的逆作法施工，实现地下结构与上部结构双向
同步施工
1.1.3 基坑支护技术概述
基坑支护是保证地下结构施工基坑周边环境的安全，对基坑侧壁采取的支挡、加固与保护措施。特点： A临时性 B技术综合性强 C难度大 D容易出事 E环节多 F相互影响 G造价高 H周期长
此外还有许多不确定性：
A外力的不确定性
B变形不确定
C土性不确定
D偶然的不确定因素
b.设计中考虑承载能力极限状态，而较少关注周边环境保护。
c.由于缺乏设计规范指导,工程设计与施工或以经验为主，或以理论为主。
当前 a.首先考虑环境保护
b.设计不仅满足承载能力极限状态，还要满足正常使用极限状态，即满足环境保护要求
c.设计和施工注重理论与经验相结合
②基坑支护结构设计方法的发展
经典的土力学设计方法（静力平衡的解析法） → 考虑施工工况的设计方法（不同工况的分析） → 优化的解析法（仍只能求解力，无法计算变形） → 弹性基床系数法（解决了力和变形的计算问题） → 平面有限元法（解决了土和结构的共同工作） → 空间有限元法（解决了结构的空间作用）考虑土的弹塑性的分析（更准确地反映土体的变形） → 基坑工程监测和反分析（实现信息化设计和施工） → 基坑工程的风险分析和设计（实现预测和预控）
•常见的形式排桩—锚杆结构排桩—内支撑结构地下连续墙—锚杆结构地下连续墙—内支撑结构等
（1）排桩与板墙式挡墙
排桩 - 锚杆支护
锚头
排桩—内支撑结构
地下连续墙— 内支撑结构
排桩或地下连续墙适用条件: 1. 适于基坑侧壁安全等级一、二、三级; 2. 悬臂式结构在软土场地中不宜大于5m; 3. 当地下水位高于基坑底面时，宜采用降水、排桩加截水帷幕或地下连续墙。
两个阶段发展的两个重要标志——
第一阶段发展的标志：
在2000年前后颁布了一批国家行业规范和地
方规范。
第二阶段发展的标志：
2009年颁布了国家标准《基坑工程监测技术规范》，并在这期间，修订了有关的基坑工程规范。
（2）基坑工程发施工，为施工创造条件为主。
③时空效应时间效应：基坑支护结构的变形和周边地层的变形随时间推移而发展。空间效应：基坑支护结构的变形和周边地层的变形因
开挖的空间尺度、开挖后的坑底暴露面积而
不同。
“时空效应”的应用
a.经过理论分析和大量工程实践，提出
“分层、分块、对称、平衡、限时” 挖原则。 b.改变了很多常规的结构设计和施工理念，如：混凝土结构的分段施工（施工缝的设置）、钢筋连接接头的错位要求等。土方开
1.1.3 基坑支护技术概述
支护结构主要由围护墙和支撑结构组成。

支撑结构分类：（1）锚拉支护：锚拉梁、桩（2）土层锚杆（3）钢管、型钢支撑（水平撑）（4）钢筋混凝土支撑（5）环梁支护体系
（6）逆作法施工

围护墙分类：
（1）排桩与板墙式挡墙：板桩式挡墙：钢板桩、H型钢加横挡板柱列式挡墙：钻孔灌注桩、人工挖孔桩、预制混凝土桩
土钉墙结构示意图
土钉孔注浆
击入法施工——粉质粘土、软土
