铁路电力工程电力线路电缆

浅谈铁路10kV电力的电缆工程质量控制摘要：本文就10kv电力电缆工程的概念进行介绍，探讨了铁路10kv电力电缆工程的质量控制以及施工过程中需注意的问题。

关键词：铁路电力；10kv；质量控制一、10kv电力电缆工程的简单概述（一）合理确定电缆与电缆的路径电缆路径必须要合理及正确，这样才能保证电缆的质量，因而电缆路径必须要科学合理，其选择需遵循以下几点原则：第一，需尽可能避开市政施工等经常动土的地区，且要避开容易遭受到化学物的腐蚀的区域，或者容易遭到外力损伤的一些区域；第二，要对确定的电缆路径通过交通设施的次数执行严格的控制，尽可能不要对经济农作物造成破坏；第三，要综合考虑到10kv电力电缆工程的排水功能的需求，按照当地情况选择最适合的排水方式。

（二）电缆横截面积的合理确定电缆横截面积对于电力电缆工程的资金成本、线路损耗量、电缆所使用的寿命等方面产生极大的影响。

电缆横截面积的大小的确定要通过各个方面的考虑，并充分注意到负荷所预测得结果，依据于负荷的相关预测结果制定及选择最适合的电缆横截面积。

（三）电缆的科学敷设电缆敷设时要先进行电缆敷设前后的准备工作，认真检查电缆外护套以及电缆两端是否出现受潮情况，同时必须详细检测电缆导体实际的通断状况、电缆相相以及相地之间的实际绝缘状况。

电缆的敷设排列要符合设计要求，需整齐排列，如有必要还要进行加固，另外电缆之间的并列距离必须符合有关指标规范。

（四）电缆终端头与中间接头合理制作及安装电缆的终端头与中间接头是这一整条电缆绝缘当中其强度最为薄弱的部位，而且是最容易发生故障的位置，所以电缆终端头与中间接头的位置必须留出足够的电缆作为备用，预防发生电缆事故。

此外，电缆终端头与中间接头的部位所采用的绝缘材料必须达到相关的技术指标要求。

（五）进行耐压试验在铁路10kv电力电缆工程在进行施工时，必须依据于有关设计要求与规定对电缆进行耐压试验，确保其达到设计要求。

二、铁路10kv电力电缆工程的质量问题的有效控制（一）影响工程质量的相关因素第一，电缆质量直接对电力电缆工程的质量造成重大的影响，同时电缆有关产品的质量问题会对电缆的使用寿命、安全稳定运行等方面长生巨大的影响。

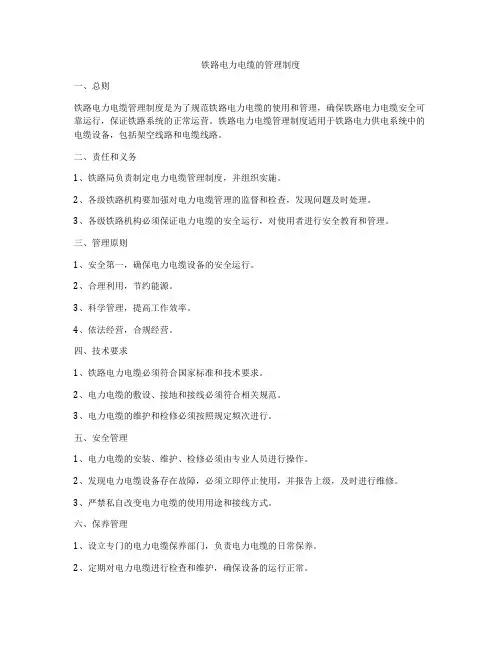

铁路电力电缆的管理制度一、总则铁路电力电缆管理制度是为了规范铁路电力电缆的使用和管理，确保铁路电力电缆安全可靠运行，保证铁路系统的正常运营。

铁路电力电缆管理制度适用于铁路电力供电系统中的电缆设备，包括架空线路和电缆线路。

二、责任和义务1、铁路局负责制定电力电缆管理制度，并组织实施。

2、各级铁路机构要加强对电力电缆管理的监督和检查，发现问题及时处理。

3、各级铁路机构必须保证电力电缆的安全运行，对使用者进行安全教育和管理。

三、管理原则1、安全第一，确保电力电缆设备的安全运行。

2、合理利用，节约能源。

3、科学管理，提高工作效率。

4、依法经营，合规经营。

四、技术要求1、铁路电力电缆必须符合国家标准和技术要求。

2、电力电缆的敷设、接地和接线必须符合相关规范。

3、电力电缆的维护和检修必须按照规定频次进行。

五、安全管理1、电力电缆的安装、维护、检修必须由专业人员进行操作。

2、发现电力电缆设备存在故障，必须立即停止使用，并报告上级，及时进行维修。

3、严禁私自改变电力电缆的使用用途和接线方式。

六、保养管理1、设立专门的电力电缆保养部门，负责电力电缆的日常保养。

2、定期对电力电缆进行检查和维护，确保设备的运行正常。

3、对电力电缆的绝缘电阻和接地电阻进行定期检测。

七、培训管理1、对电力电缆使用人员进行必要的培训和考核，确保其具备相关技能。

2、对电力电缆保养维护人员进行专业知识培训，提高其技术水平。

3、加强对电力电缆安全使用的安全教育，增强员工的安全意识。

八、资源管理1、合理规划电力电缆的使用，避免资源浪费。

2、加强对电力电缆资源的管理和统一调配。

3、建立电力电缆的档案管理制度，记录电缆的使用情况和维护记录。

九、处罚规定1、对违反电力电缆使用管理制度的单位和个人给予相应的处罚。

2、对于因违规操作导致的电力电缆事故，追究相关责任人的责任。

3、对于私自擅自拆除、移动、更换电力电缆设备的行为，依法追究刑事责任。

十、附则1、铁路电力电缆管理制度由铁路局负责解释。

铁路电力工程施工技术随着我国经济的快速发展，铁路交通作为国民经济的重要支柱，正面临着前所未有的发展机遇。

铁路电力工程作为铁路交通的重要组成部分，其施工技术的发展和应用对于提高铁路运输效率和保障铁路运行安全具有重要意义。

本文将从铁路电力工程施工的各个方面，详细介绍铁路电力工程施工技术。

一、铁路电力工程概述铁路电力工程是指为铁路交通提供电力供应的工程，包括铁路电力线路、变电站、电力设备安装和维护等内容。

铁路电力工程的主要任务是为铁路车辆、信号设备、通信设备、车站照明等提供稳定、可靠的电力供应。

铁路电力工程具有线路长、覆盖面广、设备繁多、技术要求高等特点。

二、铁路电力工程施工技术1. 施工准备在铁路电力工程施工前，首先要进行施工准备工作。

包括：施工方案的制定、施工图纸的审查、施工人员的培训、施工材料的准备等。

其中，施工方案的制定要充分考虑铁路电力工程的特点，确保施工安全、质量、进度等方面的要求。

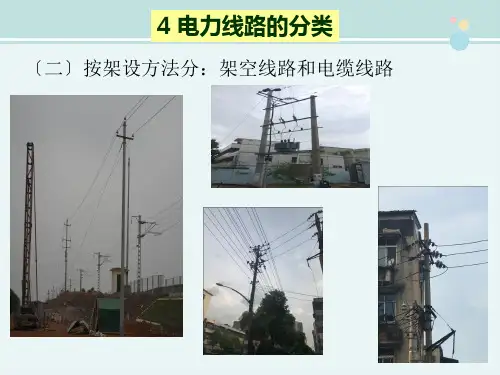

2. 电力线路施工技术铁路电力线路施工主要包括架空线路和电缆线路的施工。

架空线路施工要考虑线路的路径、塔基施工、杆塔组装、导线架设等因素。

电缆线路施工要考虑电缆的选型、敷设方式、接头处理、防护措施等。

在施工过程中，要严格遵守相关规范，确保线路的安全、可靠、经济。

3. 变电站施工技术变电站是铁路电力工程的核心部分，主要包括主变压器、配电装置、控制系统等。

变电站施工要考虑设备选型、安装位置、接地处理、调试运行等因素。

在施工过程中，要注重设备安装的质量和精度，确保变电站的安全、稳定运行。

4. 电力设备安装与维护技术铁路电力设备安装与维护是铁路电力工程的重要组成部分，主要包括电力设备的选型、安装、调试、维护等。

在安装与维护过程中，要严格按照技术规范进行，确保设备的安全、可靠、高效运行。

5. 施工安全管理与质量控制铁路电力工程施工过程中，安全管理与质量控制是关键环节。

要建立健全安全管理制度，加强施工现场的安全监管，确保施工安全。

铁路电力工程分部分项工程划分表格铁路电力工程是指为铁路线路、客货站、机务段等铁路设施供电以及涉及到的电子信息、自动化控制等方面的工程。

在实际执行项目的过程中，铁路电力工程会被细分为不同的子项目。

下面是一个铁路电力工程分部分项工程的划分表格：
序号|名称|描述
---|---|---
1|变电站及电缆线路|包括铁路供电用变电站，其包括变压器、开关设备等；以及配套的电缆线路等。

2|牵引供电系统|包括架空电缆、地中电缆和钢轨供电系统等，提供铁路机车车辆的牵引和辅助用电能力。

3|客货站供电系统|包括配电房、照明系统、电热设备、设施用电等。

4|信号与通信系统|包括列车无线通信系统、轨道电路、信号灯、并排远方信号恒信号等，提供列车接车通讯、联锁、信号等。

5|防雷接地系统|包括铁路设施的防雷接地、接地网保护等。

6|自动化控制系统|包括机车自动驾驶系统、列车检测系统等。

7|照明系统|包括室内照明、外部公共场所照明等。

8|监控系统|包括视频监控、不间断电源供电设施等。

9|其他设施|包括维护工具和设备、消防系统、应急照明等。

以上是铁路电力工程分部分项工程的划分表格，根据具体的项目
需要，可以在这个表格的基础上进行进一步的调整和变更。

这样的划
分能够有效地指导工程设计、实施和管理，确保铁路电力工程的成功。

10kv电力电缆型号10kv电力电缆型号导言：电力电缆作为输送电能的重要设备，在电力系统中扮演着关键的角色。

10kv电力电缆是一种用于中压输电线路的电缆，其额定电压为10千伏。

本文将介绍几种常见的10kv电力电缆型号，包括VY、VY-S、WDZ-YJY、WDZ-YJY 重型火焰耐燃电缆以及YJV。

一、VY电力电缆VY电力电缆是一种聚乙烯绝缘的铅包屏蔽钢带砂浆电缆，其额定电压为10千伏。

该型号电缆具有良好的耐火性能和电性能，并且具有较高的绝缘耐电压和机械强度。

该电缆适用于室内、室外、电缆沟、地下铁路电力系统等场所。

二、VY-S电力电缆VY-S电力电缆是一种纯铅外护套的聚乙烯绝缘屏蔽电力电缆，其额定电压也为10千伏。

该型号电缆具有很好的耐火性能，而纯铅护套可以提供良好的防潮、防腐蚀性能。

该电缆适用于地下电力线路、电缆沟、隧道等场所。

三、WDZ-YJY电力电缆WDZ-YJY电力电缆是一种阻燃聚烯烃绝缘交联聚氯乙烯护套电缆，其额定电压同样为10千伏。

该型号电缆具有优异的阻燃性能和耐热性能，能够在火灾中保持输电功能，从而确保电力系统的正常运行。

该电缆适用于地下电力线路、工矿企业、商场、机场等场所。

四、WDZ-YJY 重型火焰耐燃电缆WDZ-YJY 重型火焰耐燃电缆是一种交联聚氯乙烯绝缘重型火焰耐燃电缆，同样额定电压为10千伏。

该型号电缆具有良好的机械强度和耐火性能，适用于有防火要求的场所，如地下电力线路、隧道、地铁等。

五、YJV电力电缆YJV电力电缆是一种聚氯乙烯绝缘聚氯乙烯护套电力电缆，额定电压为10千伏。

该型号电缆具有良好的耐热性能、耐电压性能和耐磨损性能，广泛应用于各类电力系统和工矿企业。

总结：以上所述的10kv电力电缆型号，包括VY、VY-S、WDZ-YJY、WDZ-YJY 重型火焰耐燃电缆以及YJV等，都是常见的中压输电线路电缆。

它们在额定电压、绝缘材料、护套材料等方面各有特点，适用于不同的场所要求。

高速铁路区间电力电缆贯通线敷设中的常见问题及应对高铁区间电力电缆贯通线敷设旨在确保铁路供电系统顺利且安全的运行。

因此，本文通过对电力电缆与高铁区间电力电缆贯通线的简单阐述，分析了电力电缆贯通线敷设中的弊端与应对举措，借此起到抛砖引玉之用。

标签：高速铁路;电力电缆贯通线;常见问题;对策伴随着高铁建设的持续发展和进步，高铁电力电缆贯通线供电模式借助其高可靠性与稳定性，慢慢将普速铁路中架空导线供电模式替代了，高铁区间电力电缆贯通线需要做好为铁路沿线通信信号与车站生活供电的工作，其施工质量对高铁电力供电系统平稳运行有非常重要的作用。

以下就針对高铁区间电力电缆贯通线敷设相关问题展开了论述。

一、电力电缆以及高速铁路区间电力电缆贯通线简述首先，就电力电缆而言，其是电力系统传输与分配电能的关键设备。

在很早以前世界上出现了首条电力电缆在英国投运，距离现在已经有100多年的历史了。

在1930年左右，中国进行了电力电缆生产，值新中国建立，生产了6.6kV 铅护套地绝缘电力电缆。

并且在随后研制成功，借此为开端，35kV和以下油浸纸绝缘电力电缆产品不断涌现出来，首条充油电力电缆诞生于1966年。

随着时间的流逝，出现了很多电力电缆，并且投入运行。

其次，就高速铁路区间电力电缆贯通线而言，高铁电力供电系统关键是以区间电力贯通线与站场电力线路、外部电源与电力数据采集好监视控制系统等组合而成的。

其担负着给高铁运输生产调度与通信信号等系统供电的任务，是保证高速铁路安全运行的基本设施。

区间电力电缆贯通线是高铁供电系统的核心，是以配电所反馈的两回路电力线路，一条被叫作一级负荷的贯通线，关键为高速铁路沿线供电，比如和行车有关的通信信号、调度系统计算机控制设施、车站应急照明等;还有一条叫作综合负荷贯通线，关键是给铁路沿线二级负荷与三级负荷供电，比方说车站空调与照明等的别的负荷，除去一级负荷以外。

现如今，中国诸多高铁大部分使用的是10kV电力电缆贯通线替取普速铁路高压架空贯通线，一级负荷贯通线是三根截面是70平方毫米的不是磁钙装单芯铜芯电力电缆，而综合负荷贯通线是三根截面为95平方毫米的不是磁铠装的单芯铜芯电力电缆，这些电力电缆线路是围绕高速铁路两边土建公司预制的电力电缆槽敷设。

10kV架空电力线路入地改造工程中电气设备及电缆的选择摘要：随着我国经济发展水平的快速提高发展，城市化建设水平也在不断较大提升，城区对于现代城市的生活品味、景观设计要求和安全设施供电等的要求以及层次也不断有所较大提升，10kv地下架空铁路电力传输线路的接入网和地下化改造发电工程的设计数量和建设规模也不断扩大增加，在这个传输过程中比较常见或者基本是不常见的传输问题也可能会随之不断出现，这里主要指的有传输电气设备和传输电缆的方式选择这个问题，如何正确选择一个适用的传输方式对于一些架空式的电力传输线路进行改造以及工程设计具有重要的指导意义。

本文就主要通过综合分析我国电气设备和有线电缆的不同选择方式，来进一步充分说明两者进行选择的潜在重要性以及我们该如何正确进行这种选择，为今后我国电气设备产业的快速发展有效和质量的持续发展进步奠定了一定的理论基础。

关键词：电力线路入地改造工程、电气设备、电缆选择引言：城市化水平的提升在经济发展的基础上更快一步，因此要更加重视电气设备和电缆的选择，为城市高效快捷的服务奠定良好的基础。

在科学的原则指导下，对10kV架空线入地改造电气设备进行科学的安装，选择符合城市负荷的电力和电缆。

一、10kV架空线入地改造中电气设备的选择10kv小型架空电路线入地工程改造中中电气设备的路线选择就目前该电缆行业技术发展总体情况趋势来看，它通常需要因地制宜，根据不同使用场景、环境以及不同地理地势位置需要进行长期变动，一般正常情况下，电力电缆电气管道的使用年限一般是20年，20年内由于没有特殊市场情况没有大的价格变动，因此我们需要充分考虑行业超前性和技术前瞻性，结合当前一个城市未来的电气发展趋势规划，选择合适的城市电气设备。

除此之外，电气设备的设计安装时还需要严格遵循以下几点基本原则:一点就是按照总体要求原则，该总体原则在业内一般都指的是认为配电网在当地进行总体构建时一定力求要必须符合该地城市在"十二五规划"中所没有提到的具体内容，在进行建构时必须符合当地城市未来经济发展的总体目标，和当地城市未来发展规划进度必须保持一致。

线路工程电缆工程施工方案一、项目概况本工程是某市政府新建的供电配电线路工程，属于城市供电网的延伸项目，项目范围包括线路杆塔的建设、电缆的敷设和接地、配电设备的安装调试等工程内容。

本工程的建设对城市的供电保障有重要意义，也对城市供电系统的可靠性和安全性提出了更高的要求。

二、施工前准备1. 施工前的人员培训和技术交底。

2. 施工前的勘察工作。

包括施工现场的地质情况、土壤状态、周边环境的影响等。

3. 施工前的材料准备。

包括所需的电缆、导线、杆塔、配电设备等施工用具。

4. 与相关部门的沟通协调。

包括与供电公司、交通部门、环保部门等的协调工作。

5. 制定施工组织设计和施工方案。

6. 确保施工场地的安全和环保可行性。

三、施工过程1. 线路杆塔的建设。

在施工现场定好杆塔的位置后，首先需要进行杆塔基础的施工。

根据设计图纸的要求，进行基础的混凝土浇注工作。

浇注完成后，经过一定时间的养护后，可以进行杆塔的组装和搭设工作。

组装完成后，需要进行验收和检查，确保杆塔的安全和稳固。

2. 电缆的敷设和接地。

根据设计要求，选择合适的电缆规格和类型。

将电缆依据设计要求敷设到各个杆塔之间，并进行接地处理。

在敷设过程中需要考虑线路的走向、地形地貌等情况，确保电缆的质量和安全。

3. 配电设备的安装调试。

按照设计方案，进行配电设备的安装工作，包括变压器、断路器、避雷器等设备的安装和连接。

安装完成后，需要进行设备的调试和试运行，确保设备的正常运行和稳定性。

四、施工安全与质量控制1. 施工现场安全管理。

制定施工现场安全生产规章制度，加强对员工的安全教育培训。

加强现场安全防范措施，确保施工现场的安全。

2. 施工过程质量管理。

设立专人负责质量管理工作，对施工过程进行全程质量跟踪和检查，确保施工质量的合格性。

3. 施工过程文明施工。

加强现场文明施工的宣传教育工作，严格控制施工场地的环境保护，确保施工过程的文明施工。

五、环境保护与清理施工结束后，对施工现场的清理工作至关重要。

10kV电力工程电缆线路施工阶段的质量管理与安全管理摘要：10kV电力工程电缆线路施工是电力工程建设中的重要环节，质量管理与安全管理对于施工过程的顺利进行和最终工程质量的保障至关重要。

要实现良好的质量管理与安全管理，需要建立健全的管理体系，确保施工组织、技术措施和施工人员的配备等方面均达到标准要求。

只有在质量与安全两方面都得到保障的情况下，10kV电力工程电缆线路施工才能顺利进行，最终交付出符合标准的优质工程。

关键词：10kV电力工程；电缆线路；施工阶段；质量管理；安全管理引言在10kV电力工程电缆线路施工中，质量管理和安全管理是确保工程顺利进行的关键因素。

通过科学合理的质量管理措施，可以提高施工效率、控制施工过程中的质量风险，并最终保证工程交付满足要求的质量标准。

质量管理和安全管理的持续改进和严格执行将为电力工程建设提供坚实的基础，推动行业的健康发展。

1 10kV电力工程电缆线路施工阶段的质量管理与安全管理的重要性1.1保证施工质量质量管理是确保施工过程中各项工作按照规范和标准进行的重要手段。

通过质量管理，可以提高施工过程中的操作规范性和准确性，防止施工中出现质量问题，减少施工过程中的缺陷和错误，确保电缆线路的质量符合要求。

1.2提高电力系统可靠性10kV电力工程电缆线路是电力系统中的重要组成部分，对于电力系统的运行和稳定性起着关键作用。

通过质量管理，可以确保电缆线路施工质量符合标准和规范，减少故障和事故的发生，提高电力系统的可靠性和稳定性。

1.3降低维护成本质量管理能够在施工阶段就对电缆线路进行全面的检测和测试，及时发现和解决问题，避免了施工质量不合格导致的后期维护和修复成本。

通过质量管理，可以减少维护成本，提高电力系统的经济效益。

1.4保障施工安全安全管理是保障施工人员和设备安全的重要环节。

施工现场存在各种危险和风险，如高压电、高空作业等，如果安全管理不到位，可能会导致人员伤亡和设备损坏。

82YAN JIUJIAN SHE铁路工程中电力电缆施工技术探析Tie lu gong cheng zhong dian li dian lan shi gong ji shu tan xi 秦晓宇近些年来，随着我国铁路现代化事业的高速发展，国内诸多省市县都先后开通了多条连接各个城市的主干线铁路。

愈来愈多的新材料与先进的技术被大量的应用到了铁路电力施工的工程中。

在这其中，电力电缆施工技术是整个铁路工程的核心构成部分，它也是铁路区别于公路最不同的技术特征。

所以说，如何强化铁路工程中电力电缆施工技术，也是当下我国铁路相关企事业单位面临的最重要的问题。

本文通过阐述铁路工程中电力电缆施工的形式与施工技术，以此来进一步为电力电缆技术在铁路施工中的应用奠定坚实的理论基础。

随着社会主义市场经济的高速发展，我国的电力事业也取得了卓越的进步，电力电缆施工技术作为铁路工程中的关键部分，既是一项十分复杂的技术，更是一项专业性极强的技术，不仅关乎着铁路在投入使用的过程中电气设备是否能妥善安全的运转，也关乎着铁路工程中电气设备的使用寿命、投入使用过程中工程人员的生命财产安全。

我国的铁路贯通线有些是以架空的方式为主的，就比如说是山与山之间，特别是西部山区一些地形较为坎坷的地区更难在施工的过程中铺设电缆设备，而且架空的线路自身抵御自然灾害的能力较弱，当遭遇到严重的自然灾害时，就会直接导致电力线路的中断，影响铁路的正常运转，致使铁路停运，一旦出现意外，后果十分严重。

所以说，铁路工程相关部门要尽可能的避免在铁路施工中电力电缆设备等的问题，提高其安全性，保证铁路开通后电力设备的正常运转，保护人民群众的生命安全，进一步促进国内铁路事业的新发展。

一、铁路工程中电力电缆施工铺设方法铁路工程中的电力系统电缆贯通线绝大多数都是采用单芯式的电缆线路，铺设方法与普通高速公路电缆的方法是不一样的，铁路在施工的过程中两边都提前留出了装置电缆的槽子通道，为电缆线的铺设提供了基础性的先决条件。

铁路电力电缆贯通线故障的应用研究探析摘要：现如今，随着我国经济的加快发展，高速铁路既是国民经济大动脉，也是民生工程的重中之重。

原来的架空线路电力贯通线路径受环境的限制越来越大，如今高速铁路基本采用全电缆电力贯通线。

电缆具有较大的相间及相对地电容，是架空线路的几十倍，而10kV电力电缆事故频繁发生，严重影响铁路的运行。

因此，开展电力电缆故障方面的研究至关重要，本文就此展开探讨。

关键词：铁路；电力电缆；贯通线故障；应用引言根据高速铁路设计规范，我国高速铁路贯通线采用非磁铠装单芯铜芯电缆。

文章讨论了当高铁电力贯通线路发生故障时，如何对这些故障进行原因分析、判断，进而及时切出故障区段。

同时总结了电缆故障的查找流程，根据不同故障性质，使用相应设备对电缆故障点进行精确定位，进而有效地处理故障，确保高速铁路电力安全运行。

1概述随着我国高速铁路的飞速发展，以电力电缆构成的铁路贯通线路被广泛采用。

对高速铁路通信、信号系统而言，贯通线路是它的核心供电线路，对高速铁路正常运行起到至关重要的作用。

因此如何保障铁路贯通线路稳定可靠运行及出现故障后能够对故障点迅速、准确定位及时排除故障具有迫切的现实意义。

但在高铁电力电缆故障探测过程中，由于实际电缆故障环境状况复杂多变，影响环境变化和故障定位精度的因素很多，造成电缆故障信息获取困难，故障呈现多样性，最终导致故障定位精度不高。

因此研究如何对故障信息进行分析、处理以及如何提高故障定位的精度具有重要意义。

近年来，电力电缆故障的测试技术有了很大的发展，如出现了故障测距的脉冲电流法、路径探测的脉冲磁场法以及利用磁场与声音信号时间差寻找故障点位置的方法等。

计算机技术的应用，更使得电缆故障探测技术迈入智能化阶段。

2高速铁路电缆贯通线路的故障分析2.1电力电缆本体故障全电缆电力贯通线宜采用单芯电缆，单芯电缆应该采用非磁性金属铠装层，不得在现场使用未经非磁性有效处理的钢制电缆，绝缘采用交联聚乙烯。

铁路10kV电力线路电缆截面的选择发布时间：2022-08-31T01:41:41.028Z 来源：《当代电力文化》2022年第8期作者：张学武[导读] 非电气化铁路的电力负荷沿铁路分布。

从能耗来看非电气化铁路的电力负荷主要集中在车站张学武内蒙古集通铁路（集团）有限责任公司锡林浩特综合维修段内蒙古自治区锡林浩特市 026000摘要：非电气化铁路的电力负荷沿铁路分布。

从能耗来看非电气化铁路的电力负荷主要集中在车站。

根据铁路电力负荷的特点对10kv 线路电缆截面的选择方法进行了详细的分析和探讨。

关键词：铁路；10kV电力线路；电缆截；选择；前言：过去，在选择电力线路电缆时，通常会根据条件确定电缆的类型，然后根据加热条件选择符合负荷需求的电缆截面，满足电压损失和热稳定要求。

铁路区间能耗很低负荷等级高，能耗点分散特别是在自动闭塞区间沿线分布着多个自动闭塞信号点，总结了10kv线路电缆截面的实用选择方法。

一、铁路10kV电力线路电缆考虑到经济效率，电缆的最佳截面应该是初始投资的最小截面，并且耗尽电缆的整个生命周期。

从这个角度看，在选择电缆截面时，根据加热条件选择的大约4到5个截面人为地增加，称为最佳截面。

增加电缆截面，增加通过能力，延长电缆的寿命;随着截面的增加，线路阻力大大降低，这大大提高了食物质量，减少了电力损失，降低了运营成本，这使得电缆在整个运行期间的总成本最低。

铁路225所滋养,通常每隔50公里10千伏车站(视实际情况亦可使用35 / 10kv变电所或其他方式),一般配送车站位于较大车站之间,配送站10kv自动闭塞线,主要是为了信号设备;安装了10千米的电力线，主要是沿着电力线的车站和围栏，以及用于信号设备的备用电源。

在选择低压电缆截面时，必须考虑到短路的热稳定性、电压损失、温度升高和电流密度。

在特殊条件下使用电灯开关保护设备，在防爆环境中使用，设备有更多的谐音，选择电缆的截面也必须满足特殊条件下的操作要求。

铁路电力供电知识点总结一、铁路电力供电系统的组成铁路电力供电系统主要由供电线路、变电所和接触网等组成。

其中，供电线路负责将高压电力输送到各个变电所，变电所负责将高压电力变成适合铁路运行的电压和频率，而接触网则负责将电力传输到列车上。

下面我们将对这几个部分进行详细介绍。

供电线路：供电线路是将高压电力从发电厂输送到各个变电所的通道，它通常采用高压输电线路或电缆线路。

高压输电线路通常由输电塔、绝缘子和导线组成，它能够输送大容量的电能，并且具有较远的输电距离。

而电缆线路则适用于需要穿越城市和密集人口区域的输电线路，它可以减少对周围环境的影响，并且具有较好的美观性。

变电所：变电所是将高压输电线路输送过来的电力进行变压、变频和配电的场所，它通常包括变压器、断路器、隔离开关、保护装置、计量装置等设备。

变电所的主要作用是将高压输电线路输送过来的电力变成适合铁路运行的电压和频率，并将电能输送给接触网。

接触网：接触网是将供电线路输送过来的电能传输给行驶中的列车的部分，它一般安装在轨道两侧的支柱上，并且与列车之间通过接触线接触。

接触网一般由接触线、支柱、悬挂装置、牵引系统等组成，它可以输送电力给列车牵引系统，同时也可以为列车提供辅助电力和照明。

二、铁路电力供电系统的运行原理铁路电力供电系统的运行原理主要是依靠交流电输电和接触网和列车之间的接触来实现的。

供电线路输送高压交流电到变电所，变电所将高压交流电变成适合铁路运行的低压交流电，并输送给接触网。

接触网利用接触线与列车之间的接触来将电能传输给列车的牵引系统，从而实现列车的动力来源。

电力系统的运行主要涉及到电力的输送、变压、配电和保护等方面的知识。

在输电过程中，电力需要通过输电线路输送到变电所，然后通过变电所变压、配电，最终输送到接触网。

在这个过程中，我们需要考虑电力的输送损耗、变压变频的技术、配电系统的可靠性和灵活性等方面的问题。

同时，我们还需要考虑在铁路系统中的诸多特殊情况，比如列车的运行速度、牵引系统的需求、接触网的受电能力等因素，以确保铁路电力供电系统的正常运行和安全性。
