第六章条码技术识读

  • 格式：ppt
  • 大小：159.50 KB
  • 文档页数：28

下载文档原格式

  / 28

合集下载

条形码识读原理

条形码识读原理

条形码识读原理一、简介条形码是一种用于快速识别产品信息的编码系统。

它由一系列黑白相间的粗细不一的竖条组成，每个竖条的宽度和位置不同，代表不同的数字或字符。

条形码广泛应用于商业领域，如超市的商品扫描、物流配送系统等。

本文将深入探讨条形码的识读原理。

二、条形码的类型条形码可以分为一维码和二维码两种类型。

2.1 一维码一维码又称线型码，是条形码的最常见类型。

它由一系列宽度不一的黑白条纹组成。

一维码的信息只能按照一条纹的长度和宽度进行编码表示，其表示的信息有一定限制。

2.2 二维码二维码是一种由黑白方块组成的图形码。

与一维码相比，二维码能够表示更多的信息，不仅可以存储字母、数字等文本信息，还可以存储图片、网址等多种格式。

二维码具有信息容量大、易识别、抗损坏等优点，目前应用广泛。

三、条形码的生成原理条形码的生成是通过将数字或字符信息转换为具有一定规律的条纹图案来实现的。

生成条形码的原理可以概括为：1.选择合适的条形码编码规则，如EAN-13、Code39等。

2.将待编码的数字或字符转换为等价的条码字符。

3.根据条码字符的编码规则，确定条码的起始符、终止符和校验位等信息。

4.以一定的宽度和间距生成黑白相间的条纹图案。

四、条形码的识读原理条形码的识读是通过光学设备对条纹图案进行解析，提取其中的信息，并将其转换成数字或字符形式。

下面是条形码的识读原理的具体步骤：4.1 扫描条形码通过光学扫描器或摄像头对条形码进行扫描，其工作原理可以分为：1.光学扫描器：采用激光或LED光源照射在条形码上，通过光电二极管接收反射光，并将其转换成电信号。

2.摄像头：采用图像传感器对条形码进行拍摄，将图像转换成数字信号。

4.2 解码图像扫描得到的图像或电信号需要进行解码，将其转换成数字或字符形式。

解码的具体过程包括：1.图像处理：对扫描得到的图像进行预处理，包括图像增强、图像二值化等操作，以凸显条纹的对比度。

2.条纹提取：提取图像中的条纹信息，确定条纹的宽度和间距。

(word完整版)条形码识别技术

(word完整版)条形码识别技术

1.条码技术概述条码技术是在计算机的应用实践中产生和发展起来的一种自动识别技术,条码应用技术就是应用条码系统进行的信息处理技术。

条码技术的研究始于20世纪中期，是继计算机技术应用和发展应运而生的.随着70年代微处理器的问世，标志着“信息化社会”的到来，它要求人们对社会上各个领域的信息、数据实施正确、有效、及时的采集、传递和管理。

因此如何代替人的视觉、人的手工操作、或者在复杂的环境中正确、迅速地获取信息并加以识别，成为人们普遍关心和有关人员精心研究的课题。

条码技术具有以下几个方面的优点：1、可靠准确. 有资料可查键盘输入平均每300个字符一个错误，而条码输入平均每15000个字符一个错误.如果加上校验位出错率是千万分之一。

2、数据输入速度快。

与键盘输入相比较，用条形码扫描读入电脑的速度大约是键盘输入的100倍，并且能够实现“即时数据输入”，一个每分钟打90个字的打字员1.6秒可输入12个字符或字符串，而使用条码，做同样的工作只需0。

3秒,速度提高了5倍。

3、经济便宜. 与其它自动化识别技术相比较，推广应用条码技术,所需费用较低。

4、灵活、实用。

条码符号作为一种识别手段可以单独使用，也可以和有关设备组成识别系统实现自动化识别，还可和其他控制设备联系起来实现整个系统的自动化管理。

同时,在没有自动识别设备时，也可实现手工键盘输入。

5、自由度大。

识别装置与条码标签相对位置的自由度要比OCR大得多。

条码通常只在一维方向上表达信息,而同一条码上所表示的信息完全相同并且连续，这样即使是标签有部分缺欠，仍可以从正常部分输入正确的信息。

6、设备简单。

条码符号识别设备的结构简单，操作容易,无需专门训练。

7、易于制作，可印刷,称作为“可印刷的计算机语言”。

条码标签易于制作,对印刷技术设备和材料无特殊要求。

正因为条码具有上述迅速，准确，廉价，使用方便，适应性强等优点，克服了其他输入方法的不足，所以他在各个行业中的发展可谓突飞猛进,最初应用于物流管理,最引人注目的是pos系统，它使商店的定货管理，盘点,库存管理，库存查询，验货管理,收款等各项工作得到极大地提高。

条码技术及应用 模块6 条码的识读

条码技术及应用 模块6 条码的识读

培养职业道德。
2022年12月4日星期日
模块6 条码的识读
第3页
思维导图
2022年12月4日星期日
模块6 条码的识读
第4页
引导案例
物联网血液智能安全管理解决方案
【引入问题】 1．海尔生物医疗股份有限公司物联网血液智能安全管理 解决方案采用的是什么条码？ 2．海尔生物医疗股份有限公司采用什么技术保证识读的 准确性？
2022年12月4日星期日
模块6 条码的识读
第8页
6.1.1 条码识读相关术语
（5）光电扫描器的分辨率（Resolution of Scanner） 光电扫描器的分辨率是仪器能够分辨条码符号中最窄单 元宽度的指标。能够分辨0.15～0.30mm的仪器为高分辨 率，能够分辨0.30～0.45mm的仪器为中分辨率，能够分 辨0.45mm以上的仪器为低分辨率。条码扫描器的分辨率 并不是越高越好。较为优化的一种选择是光点直径（椭 圆形的光点是指短轴尺寸）为最窄单元宽度值的0.8～ 1.0倍。
条码技术及应用（第3版）
2022年12月4日星期日
模块6 条码的识读
第1页
操作篇
2022年12月4日星期日
模块6 条码的识读
第2页
学习目标
能力目标
知识目标
素质目标
（1）针对不同的的应用系统选择 条码识读设备的能力； （2）熟练操作常见的识读设备， 能够处理识读器的常见故障。
（1）掌握条码识读原理及有 关概念； （2）掌握条码识读系统的组 成； （3）掌握常见的识读设备。
2.通信接口 条码识读器的通信接口主要有键盘接口和串行接口。
2022年12月4日星期日
模块6 条码的识读
第19页
6.1.2 条码识读系统的组成

商品条码的管理规定

商品条码的管理规定

为了规范商品条码管理，保证商品条码质量，加快商品条码推广应用，增进社会主义市场经济发展，根据国家有关规定，制定本措施。

本条是有关《商品条码管理措施》旳立法目旳和根据旳规定。

制定本措施旳目旳：一是通过明确商品条码各级管理部门、工作机构旳职责，明确商品条码工作程序，来规范商品条码管理；二是通过规定商品条码旳编码、设计、胶片制作、印刷等各个环节执行有关国标，来保证商品条码质量；三是推动商业 POS 系统旳建立，推动商业自动化旳发展，以加快商品条码技术在生产和流通领域旳应用，实现商品生产和流通信息化，建立现代化流通体系，增进社会主义市场经济发展。

本条是本措施旳立法商品条码是由一组规则罗列旳条、空及其相应字符构成旳表达一定信息旳商品标记。

商品条码涉及原则版商品条码和缩短版商品条码。

原则版商品条码国内按照国际物品编码协会制定旳国际通用规则，推广应用商品条码。

本条是有关商品条码定义旳规定。

商品条码旳注册、编码、应用及其管理合用本措施。

本条是有关本措施调节范畴旳规定。

任何单位和个人使用商品条码，编码中心批准注册厂商辨认代码，系统成员编制商品项目代码，系统成员在生产和流通领域中应用商品条码，有关部门对商品条码旳管理应用都应遵循本措施。

任何单位和个人使用商品条码必须经核准注册。

本条是有关使用商品条码必须注册旳原则旳规定。

未经中国物品编码中心核准注册旳厂商辨认代码，任何单位和个人不得使用。

商品条码工作应当依托各级政府及有关部门，积极引导和鼓励商品生产者、销售者加快使用商品条码，应用商品条码技术。

本条是有关推动商品条码事业发展旳规定。

在有条件旳地区应加快自动扫描商店旳建立，为生产公司使用商品条码提供应用环境。

国家质量技术监督局是全国商品条码工作旳主管部门，履行下列职责：1.制定全国商品条码工作旳方针、政策和法规；2.制定并发布商品条码国标；3.组织全国商品条码工作旳监督检查；4.负责批准设立中国物品编码中心地方分支机构；5. 解决商品条码工作中旳重大问题。

条码知识讲座(原创)

条码知识讲座(原创)

三九条码
123456789
UCC/EAN-128条码
123456789
UCC/EAN-128条码
❖ 1）定义：连续性、非定长、具有强自校验功能旳双向识读条码。 ❖ 2）特点：条空均表达信息 ；高密度
注：当字符间距较大时，易出现因信息丢失而引起旳替代错误 ❖ 3）构造：
左空白区+起始符+FNC1 +数据符+校验位+终止符+右空白区 ❖ 条码字符：4种单元宽度；每个字符11个模块（三条三空）；
术语
❖ UPC条码： 美国统一代码委员会制定旳一种条码，它是定长旳、 连续型旳四种单元宽度旳一维条码 ， 包 括 UPC A码和UPC-E码 两种类型
❖ EAN条码： 国际物品编码协会制定旳一种条码，它是定长旳、连 续型旳四种单元宽度旳一维条码 ，包 括 E AN-13码和EAN-8码两 种类型。
表达字符个数多。
❖ 3）构造： 左空白区+起始符+数据符+终止符+右空白区
❖ 条码字符：
两种单元宽度；每个字符9个单元（五条四空 三宽六窄，宽单元用 二进制1表达，窄单元用二进制0表达）；起止符相同（用*表达） ❖ 4）字符集： 数字：0-9 10个 字母：A-Z 26个 特殊字符：-（减号），.（圆点）， ，（逗号），*（星号）， $（美元），/（斜杠），+（加号），%（百分号） 8个 ❖ 5）技术参数： 1、窄单元最小宽度 0.191mm 2、宽窄比：2.2-3 3、条码间隔尺寸在1-3倍窄单元宽度之间 4、条高≧条码长度旳15%，且≧6.4mm 5、空白区宽度≧2.5mm，为窄单元旳十倍。
6、单元允许误差：0.02mm ❖ 6）供人辨认字符

条码第六章

条码第六章

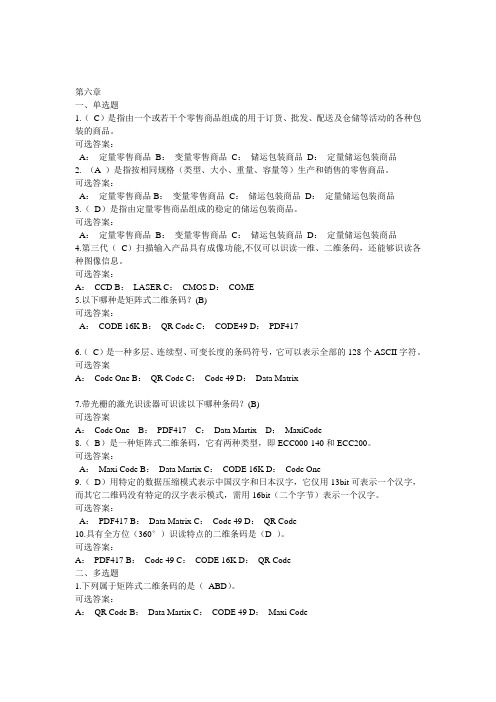

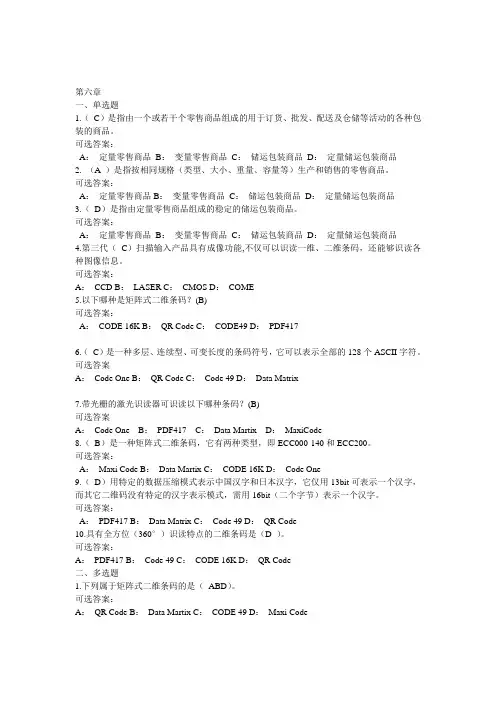

可选答案：
A：CCD B：LASER C：CMOS D：COME
5.以下哪种是矩阵式二维条码？(B)
可选答案：
A：CODE 16K B：QR Code C：CODE49 D：PDF417
6.（C）是一种多层、连续型、可变长度的条码符号，它可以表示全部的128个ASCII字符。
可选答案
A：Code One B：QR Code C：Code 49 D：Data Matrix
2.（A）是指按相同规格（类型、大小、重量、容量等）生产和销售的零售商品。
可选答案：
A：定量零售商品B：变量零售商品C：储运包装商品D：定量储运包装商品
3.（D）是指由定量零售商品组成的稳定的储运包装商品。
可选答案：
A：定量零售商品B：变量零售商品C：储运包装商品D：定量储运包装商品
4.第三代（C）扫描输入产品具有成像功能,不仅可以识读一维、二维条码，还能够识读各种图像信息。
4.混合组合式储运包装商品是多个不同零售商品组成的标准组合包装商品。但这些不同的零售商品的代码是（不）相同。F
5.当储运包装商品不是零售商品时，应在13位代码前补“0”变成14位代码，采用ITF-14或UCC/EAN-128条码表示。T
6.25条码是一种只有条表示信息的非连续型条码。T
7.UCC/EAN-128条码符号的标准尺寸取决于编码字符的数量T
7.带光栅的激光识读器可识读以下哪种条码？(B)
可选答案
A：Code One B：PDF417 C：DataMartixD：MaxiCode
8.（B）是一种矩阵式二维条码，它有两种类型，即ECC000-140和ECC200。
可选答案：
A：Maxi Code B：DataMartixC：CODE 16K D：Code One

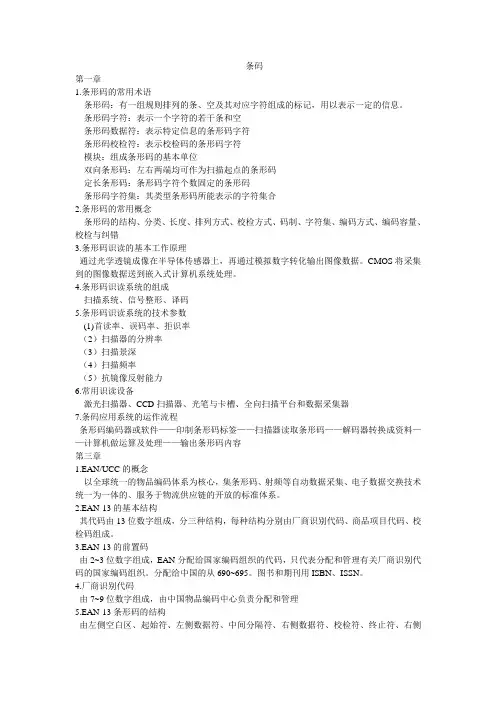

条码技术

条码第一章1.条形码的常用术语条形码：有一组规则排列的条、空及其对应字符组成的标记，用以表示一定的信息。

条形码字符：表示一个字符的若干条和空条形码数据符：表示特定信息的条形码字符条形码校检符：表示校检码的条形码字符模块：组成条形码的基本单位双向条形码：左右两端均可作为扫描起点的条形码定长条形码：条形码字符个数固定的条形码条形码字符集：其类型条形码所能表示的字符集合2.条形码的常用概念条形码的结构、分类、长度、排列方式、校检方式、码制、字符集、编码方式、编码容量、校检与纠错3.条形码识读的基本工作原理通过光学透镜成像在半导体传感器上，再通过模拟数字转化输出图像数据。

CMOS将采集到的图像数据送到嵌入式计算机系统处理。

4.条形码识读系统的组成扫描系统、信号整形、译码5.条形码识读系统的技术参数(1)首读率、误码率、拒识率（2）扫描器的分辨率（3）扫描景深（4）扫描频率（5）抗镜像反射能力6.常用识读设备激光扫描器、CCD扫描器、光笔与卡槽、全向扫描平台和数据采集器7.条码应用系统的运作流程条形码编码器或软件——印制条形码标签——扫描器读取条形码——解码器转换成资料——计算机做运算及处理——输出条形码内容第三章1.EAN/UCC的概念以全球统一的物品编码体系为核心，集条形码、射频等自动数据采集、电子数据交换技术统一为一体的、服务于物流供应链的开放的标准体系。

2.EAN-13的基本结构其代码由13位数字组成，分三种结构，每种结构分别由厂商识别代码、商品项目代码、校检码组成。

3.EAN-13的前置码由2~3位数字组成，EAN分配给国家编码组织的代码，只代表分配和管理有关厂商识别代码的国家编码组织。

分配给中国的从690~695。

图书和期刊用ISBN、ISSN。

4.厂商识别代码由7~9位数字组成，由中国物品编码中心负责分配和管理5.EAN-13条形码的结构由左侧空白区、起始符、左侧数据符、中间分隔符、右侧数据符、校检符、终止符、右侧空白区、条码下方的条形码文字组成。

NLS-EM2596 识读条码引擎 用户手册说明书

NLS-EM2596 识读条码引擎用户手册免责声明请您在使用本手册描述的产品前仔细阅读手册的所有内容，以保障产品的安全有效地使用。

阅读后请将本手册妥善保存以备下次使用时查询。

请勿自行拆卸终端或撕毁终端上的封标，否则福建新大陆自动识别技术有限公司不承担保修或更换终端的责任。

本手册中的图片仅供参考，如有个别图片与实际产品不符，请以实际产品为准。

对于本产品的改良更新，新大陆自动识别技术有限公司保留随时修改文档而不另行通知的权利。

本手册包含的所有信息受版权的保护，福建新大陆自动识别技术有限公司保留所有权利，未经书面许可，任何单位及个人不得以任何方式或理由对本文档全部或部分内容进行任何形式的摘抄、复制或与其它产品捆绑使用、销售。

本手册中描述的产品中可能包括福建新大陆自动识别技术有限公司或第三方享有版权的软件，除非获得相关权利人的许可，否则任何单位或者个人不能以任何形式对前述软件进行复制、分发、修改、摘录、反编译、反汇编、解密、反相工程、出租、转让、分许可以及其它侵犯软件版权的行为。

福建新大陆自动识别技术有限公司对本声明拥有最终解释权。

版本记录版本号版本描述发布日期V1.0.0 初始版本。

2019.05.17 V1.0.1 修改PID表。

2019.07.10目录版本记录..................................................................................................................................................................................... - 3 -前言 (1)简介 (1)章节纲要 (1)手册图例 (1)第一章关于EM2596 (2)简介 (2)关于本手册 (2)连接EVK与PC (2)第二章配套工具 (3)EasySet (3)第三章系统设置 (4)简介 (4)设置码 (4)设置命令 (4)EasySet设置 (4)设置标识 (5)使用设置码 (5)设置码信息 (6)外部照明灯 (6)照明灯 (7)瞄准灯 (8)LED灯设置 (8)解码成功LED灯设置 (8)解码成功LED灯持续时间设置 (9)提示音 (10)开机提示音 (10)解码成功声音设置 (10)解码成功声音持续时间设置 (11)解码成功声音频率设置 (12)解码成功声音音量设置 (13)识读模式 (13)一次读码超时 (15)图像稳定超时（感应模式） (16)延迟设置 (16)重读延迟 (16)重读延迟时间 (17)重读超时复位 (18)读码成功延迟 (18)读码成功延迟时间 (19)解码超时 (20)响提示音 (21)点亮LED (22)点亮照明灯 (23)点亮瞄准灯 (24)括号环绕GS1应用程序标识符(GS1 AIs) (25)感应灵敏度 (26)串行触发指令 (27)修改启动读码指令 (27)修改停止读码指令 (27)识读偏好 (28)禁止/允许读码 (28)解码中心区域 (29)设置中心区域 (30)图像翻转 (33)传送读码未成功信息 (34)修改读码未成功信息（NGR信息） (34)设备运行模式 (35)自动睡眠 (35)默认设置 (36)出厂默认设置 (36)用户默认设置 (36)产品信息查询 (37)查询系统信息 (37)查询产品名称 (37)查固件版本号 (38)查询解码器版本号 (38)查询数据格式编辑版本号 (38)查询硬件信息 (39)查询产品序列号 (39)查询产品生产日期 (39)查询产品OEM序列号 (40)第四章RS-232通讯设置 (41)简介 (41)波特率 (42)奇偶校验字符 (44)数据位传输 (45)停止位 (45)第五章USB通讯设置 (46)简介 (46)USB 键盘 (47)国家键盘布局 (48)未知字符提示音 (52)键盘仿真输入字符 (53)控制字符输出 (58)控制字符对应表 (59)控制字符对应表（续） (60)按键延迟 (61)大写锁定设置 (62)大小写转换 (63)模拟数字小键盘 (64)快速模式 (66)轮询速度 (67)USB CDC 串口 (69)HID POS (POS HID Bar Code Scanner) (70)简介 (70)软件编程访问设备的方法 (70)获取扫描数据 (70)发送数据到设备 (71)IBM SurePOS (Table-Top) (71)IBM SurePOS (Hand-Held) (71)VID和PID表 (72)通讯线缆自适应 (72)第六章条码参数设置 (73)简介 (73)综合设置 (73)允许所有条码 (73)禁止所有条码 (73)允许所有一维码 (74)禁止所有一维码 (74)允许所有二维条码 (74)禁止所有二维条码 (74)允许所有邮政码 (75)禁止所有邮政码 (75)一维条码双码 (76)Code 128 (77)恢复出厂默认 (77)使能/禁止识读 (77)设置读码长度 (78)EAN-8 (79)恢复出厂默认 (79)使能/禁止识读 (79)传送校验字符 (79)2位扩展码 (80)5位扩展码 (81)必须附加扩展码 (81)转换为EAN-13 (82)EAN-13 (82)恢复出厂默认 (82)使能/禁止识读 (82)传送校验字符 (83)2位扩展码 (83)5位扩展码 (84)必须附加扩展码 (84)EAN-13以290起始必须有扩展码 (85)EAN-13以378/379起始必须有扩展码 (85)EAN-13以414/419起始必须有扩展码 (86)EAN-13以434/439起始必须有扩展码 (86)EAN-13以977起始必须有扩展码 (87)EAN-13以978起始必须有扩展码 (87)EAN-13以979起始必须有扩展码 (88)UPC-E (89)恢复出厂默认 (89)使能/禁止识读 (89)UPC-E0 (90)UPC-E1 (90)传送校验字符 (91)2位扩展码 (91)5位扩展码 (92)必须附加扩展码 (92)传送前导字符 (93)转换为UPC-A (93)UPC-A (94)恢复出厂默认 (94)使能/禁止识读 (94)传送校验字符 (95)2位扩展码 (95)5位扩展码 (96)必须附加扩展码 (96)传送前导字符 (97)Coupon (98)UPC-A/EAN-13 附带Coupon 扩展码 (98)Coupon GS1 DataBar 输出 (99)Interleaved 2 of 5 (100)恢复出厂默认 (100)使能/禁止识读 (100)设置读码长度 (101)校验 (102)ITF-14 (103)恢复出厂默认 (103)使能/禁止识读 (103)ITF-6 (104)恢复出厂默认 (104)使能/禁止识读 (104)Matrix 2 of 5 (105)恢复出厂默认 (105)使能/禁止识读 (105)设置读码长度 (106)校验 (107)Code 39 (108)恢复出厂默认 (108)使能/禁止识读 (108)设置读码长度 (109)校验 (110)起始符与终止符 (111)Full ASCII (111)Code32 Pharmaceutical (PARAF) (112)Codabar (114)恢复出厂默认 (114)使能/禁止识读 (114)设置读码长度 (115)校验 (116)起始符与终止符 (117)起始符与终止符格式 (117)Code 93 (118)恢复出厂默认 (118)使能/禁止识读 (118)设置读码长度 (119)校验 (120)China Post 25 (121)恢复出厂默认 (121)使能/禁止识读 (121)设置读码长度 (122)校验 (123)GS1-128 (UCC/EAN-128) (124)恢复出厂默认 (124)使能/禁止识读 (124)设置读码长度 (125)GS1 Databar (RSS) (126)恢复出厂默认 (126)使能/禁止识读 (126)AI（01）字符发送设置 (127)GS1 Composite (EAN.UCC Composite) (128)恢复出厂默认 (128)使能/禁止识读 (128)UPC/EAN版本 (128)Code 11 (129)恢复出厂默认 (129)使能/禁止识读 (129)设置读码长度 (130)校验 (131)传送校验字符 (132)ISBN (133)恢复出厂默认 (133)使能/禁止识读 (133)ISBN格式 (133)ISSN (134)恢复出厂默认 (134)使能/禁止识读 (134)Industrial 25 (135)恢复出厂默认 (135)使能/禁止识读 (135)设置读码长度 (136)校验 (137)Standard 25 (138)恢复出厂默认 (138)使能/禁止识读 (138)设置读码长度 (139)校验 (140)Plessey (141)恢复出厂默认 (141)使能/禁止识读 (141)设置读码长度 (142)校验 (143)MSI Plessey (144)恢复出厂默认 (144)使能/禁止识读 (144)设置读码长度 (145)校验 (146)传送校验字符 (147)AIM 128 (148)恢复出厂默认 (148)使能/禁止识读 (148)设置读码长度 (149)ISBT 128 (150)恢复出厂默认 (150)使能/禁止识读 (150)Code 49 (151)恢复出厂默认 (151)使能/禁止识读 (151)设置读码长度 (152)Code 16K (153)恢复出厂默认 (153)使能/禁止识读 (153)设置读码长度 (154)PDF417 (155)恢复出厂默认 (155)使能/禁止识读 (155)设置读码长度 (156)PDF417双码 (157)PDF 417反相 (158)字符编码方式 (158)ECI 输出 (159)Micro PDF417 (160)恢复出厂默认 (160)使能/禁止识读 (160)设置读码长度 (161)QR Code (162)恢复出厂默认 (162)使能/禁止识读 (162)设置读码长度 (163)QR双码 (164)QR反相 (165)字符编码方式 (165)ECI 输出 (166)Micro QR Code (167)恢复出厂默认 (167)使能/禁止识读 (167)设置读码长度 (168)Data Matrix (169)恢复出厂默认 (169)使能/禁止识读 (169)设置读码长度 (170)Data Matrix双码 (171)矩形码 (172)Data Matrix反相 (172)字符编码方式 (173)ECI 输出 (173)汉信码（Chinese Sensible Code） (174)恢复出厂默认 (174)使能/禁止识读 (174)设置读码长度 (175)汉信码双码 (176)汉信码反相 (177)GM Code (178)恢复出厂默认 (178)使能/禁止识读 (178)设置读码长度 (179)Code One (180)恢复出厂默认 (180)使能/禁止识读 (180)设置读码长度 (181)USPS Postnet (182)恢复出厂默认 (182)使能/禁止识读 (182)传送校验字符 (183)USPS Intelligent Mail (184)恢复出厂默认 (184)使能/禁止识读USPS Intelligent Mail (184)Royal Mail (185)恢复出厂默认 (185)使能/禁止识读 (185)USPS Planet (186)恢复出厂默认 (186)使能/禁止识读 (186)校验 (186)KIX Post (187)恢复出厂默认 (187)使能/禁止识读 (187)Australian Postal (188)恢复出厂默认 (188)使能/禁止识读 (188)Specific OCR-B (189)恢复出厂默认 (189)使能/禁止识读 (189)Chinese ID Card OCR (190)恢复出厂默认 (190)使能/禁止识读 (190)Passport OCR (191)恢复出厂默认 (191)使能/禁止识读 (191)China Travel Permit OCR (192)恢复出厂默认 (192)使能/禁止识读 (192)第七章数据格式编辑 (193)简介 (193)开启/关闭数据格式编辑 (194)添加数据格式 (196)清除数据格式 (197)选择数据格式 (198)单次使用数据格式 (199)数据格式不匹配错误提示音 (199)查询数据格式 (200)数据格式编辑命令 (201)发送命令 (201)移动命令 (206)搜索命令 (207)其他命令 (210)第八章前后缀设置 (215)简介 (215)综合设置 (216)所有前后缀 (216)前缀顺序 (216)自定义前缀 (217)修改自定义前缀 (217)AIM ID前缀 (218)Code ID前缀 (219)默认Code ID (219)修改Code ID (220)自定义后缀 (228)修改自定义后缀 (229)数据打包 (230)打包格式 (231)结束符后缀 (232)修改结束符后缀 (232)第九章批处理设置 (233)简介 (233)生成批处理指令 (234)制作批处理条码 (235)使用批处理条码 (236)附录 (237)数据码 (237)保存或取消 (240)默认设置表 (241)AIM ID 列表 (249)Code ID 列表 (251)条码序号对照表 (253)ASCII 码表 (255)键盘按键序号 (259)前言简介本手册主要向用户介绍NLS-EM2596的使用方法。

一、条码的识读.


CASIO-DT800RF 无线数据采集器
制作人：张峰
南大物流网-物流信息技术
无线数据采集器的产品硬件技术特点

每个无线数据采集器都是一个自带IP地址 的网络节点，通过无线的登陆点（AP），实 现与网络系统的实时数据交换。无线数据终 端在无线LAN网中相当于一个无线网络节点， 它的所有数据都必须通过无线网络与服务器 进行交换。
南大物流网-物流信息技术

一般要求首读率在85％以上，拒识率低于 1％， 误码率低于0.01％。但对于一些重要 场合，要求首读率为100％，误码率为百万分 之一。

首读率与误码率这两个指标在同一识读设 备中存在着矛盾统一，当条码符号的质量确定 时，要降低误码率，需加强译码算法，尽可能 排除可疑字符，必然导致首读率的降低。
非接触式
非接触式 识读设备 包括CCD 扫描器、 激光扫描 器
Text 制作人：张峰
南大物流网-物流信息技术
4.2 从操作方式来分类
操作方式
手持式 手持式
固定式 固定式
制作人：张峰
南大物流网-物流信息技术
4.3 按识读码制的能力来分类
条码扫描设备从原理上可分为光笔、CCD、 激光和拍摄四类条码扫描器。 光笔与卡槽式条码扫描器只能识读一维条码。 激光条码扫描器只能识读行排式二维码（如 PDF417码）和一维码。 图像式条码识读器可以识读常用的一维条码， 还能识读行排式和矩阵式的二维条码。
全向扫描平台
制作人：张峰
南大物流网-物流信息技术
第三节 数据采集器
1．概述 数据采集器按处理方式分为两类：在线 式数据采集器和批处理式数据采集器。数据采 集器按产品性能分为：手持终端、无线型手持 终端、无线掌上电脑、无线网络设备。

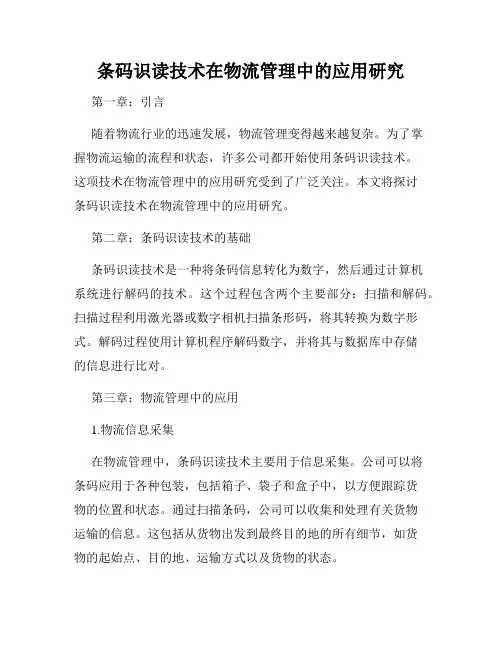

条码识读技术在物流管理中的应用研究

条码识读技术在物流管理中的应用研究第一章：引言随着物流行业的迅速发展，物流管理变得越来越复杂。

为了掌握物流运输的流程和状态，许多公司都开始使用条码识读技术。

这项技术在物流管理中的应用研究受到了广泛关注。

本文将探讨条码识读技术在物流管理中的应用研究。

第二章：条码识读技术的基础条码识读技术是一种将条码信息转化为数字，然后通过计算机系统进行解码的技术。

这个过程包含两个主要部分：扫描和解码。

扫描过程利用激光器或数字相机扫描条形码，将其转换为数字形式。

解码过程使用计算机程序解码数字，并将其与数据库中存储的信息进行比对。

第三章：物流管理中的应用1.物流信息采集在物流管理中，条码识读技术主要用于信息采集。

公司可以将条码应用于各种包装，包括箱子、袋子和盒子中，以方便跟踪货物的位置和状态。

通过扫描条码，公司可以收集和处理有关货物运输的信息。

这包括从货物出发到最终目的地的所有细节，如货物的起始点、目的地、运输方式以及货物的状态。

2.物流跟踪使用条码识读技术，可以在货物的每一个转运环节追踪物流信息。

货物从工厂到运输车辆再到分仓库，甚至到最终客户手中。

条码可以使公司跟踪货物的位置，从而更好地掌握货物的状况，更好地处理可能出现的问题。

通过物流跟踪，公司可以快速响应市场变化，更好地满足客户需求。

3.货物码装条码识读技术在货物码装方面也有广泛应用。

货物码装是一项重要的工序，直接影响货物是否能够顺利运输。

通过使用条码识读技术，可以确保货物的正确码装，从而保证货物能够顺利到达目的地，避免发生错误发货等问题。

第四章：案例分析1.顺丰速运顺丰速运是中国最大的快递公司之一，也是最早使用条码识读技术的公司之一。

顺丰速运在货物的每一个环节都使用条码识读技术，从收件到派件，从仓储到配送都能够进行快速、准确的物流信息追踪。

2.京东物流京东物流采用条码识读技术对库存进行管理。

每一个存放在平台上的商品都要打上唯一的条形码，以便在仓储管理时进行追踪。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

扫描系统的一些重要特性
• ①扫描器的分辨率 • 对于条码扫描系统而言，分辨率就是正确检测读入的 最窄条码符号的宽度，英文是MINIMAL BAR WIDTH（缩 写为MBW）。选择设备时，并不是设备的分辨率越高越 好，而是应根据具体应用中使用的条形码密度来选取具有 相应分辨率的阅读设备。 • 使用中，如果所选设备的分辨率过高，则条码符号上 微小的污点或脱墨都会对扫描信号都会产生严重的影响。 如图2-35(a)所示。若扫描光点做得很小，由于扫描对印刷 缺陷的敏感度很高，所以会造成识读困难；如果扫描光点 做得太大，扫描信号就不能反映出条与空的变化，同样造 成识读困难，如图2-35(b)所示。较为优化的一种选择是， 扫描光点的直径等于或略小于条码符号中最窄单元的宽度， 如图2-35(c)所示。
③扫描频率和扫描图案
• 通常，手持激光扫描器的扫描频率一般在36 sps （每秒的扫描次数），CCD扫描的扫描频率大约 在100 sps，在全向或栅状扫描中，扫描频率甚至 能超过1000 sps，只是全向扫描器能够扫出含有 多条扫描线的扫描图案，其中某条线的扫描频率 和手持式激光扫描器的扫描频率大体相当。 • 在识读移动物品上的条码符号时，条码符号的方 向、大小和运动速度对扫描频率和扫描图案有一 定的要求。这些要求可以通过计算得到。
手持式数据采集器
• 手持式数据采集器有线阵和面阵两种。 • 线阵图像扫描器起源于CCD扫描器，它对光学系统和 电路系统作了极大的改进。线阵图像采集器可以识读一维 条码符号和堆积式的条码符号。 • 面阵图像采集器类似于“数字摄像机”拍静止图像， 它通常由激光束对识读区域进行扫描，激光束的扫描像一 个照相机的闪光灯，在扫描的同时，二维面阵成像单元对 照亮的区域的反射信号进行采集。面阵图像采集器可以识 读二维条码，当然也可以在多个方向上识读一维条码。目 前，能够自动识别光学字符的面阵图像采集器已经在市场 上出现。
扫描方式
• 扫描器扫描识读条码符号主要方式分为手 动扫描、自动扫描及CCD扫描。
①手动扫描
• 手动扫描比较简单，扫描器内部不带有扫描装置， 发射的照明光束的位置相对于扫描器固定，完成 扫描过程需要手持扫描器扫过条码符号，这种扫 描器属于固定光束扫描器。光笔和大多数卡式条 码阅读器都采用这种扫描方式。
激光枪
• 激光枪属于手持式自动扫描的激光扫描器，扫描动作通过 转动或振动多边形棱镜等光装置实现。一般扫描频率为每 秒40次左右。这种扫描器的外形结构类似于手枪，如图239所示。 • 这种扫描器的主要特点是识读距离长，通常只有它们 的扫描区域能在1英尺以外。有些超长距离的扫描器，其 扫描距离甚至可以达到10英尺。目前新型的CCD扫描器 也可以达到一般的激光扫描器所能够达到的识读距离。在 室外阳光直射条件下，有的扫描器可以通过编程延迟激光 点的扫描，以便人们能够用激光点对准待扫描的条码符号。 • 在工业应用环境中，激光枪的摔碰会给激光枪中的机 械扫描装置带来损害。采用重量轻的光电扫描装置代替传 统的振镜或转镜扫描装置将会大大提高扫描器对环境的适 应能力。
• 扫描系统的扫描光点也就是扫描光学系统 的光信号的采集点，调节该光点的大小有 两种方法:一种是采用一定尺寸的探测器接 收光栏，另一种则是通过控制实际扫描光 点的大小。 • 对于普通扫描光源的扫描系统，由于 照明光斑一般很大，所以主要采用探测器 光栏来调节扫描光点的大小。
②工作距离和景深
• 根据扫描器与被扫描的条码符号的相对位置，扫 描器可分为接触式和非接触式两种。所谓接触式， 即扫描时，扫描器直接接触被扫描的条码符号； 而非接触式，即扫描时，扫描器与被扫描的条码 符号之间可保持一定距离的范围。这一范围就叫 作扫描景深，通常用DOF表示。 • 扫描景深是非接触式的条码扫描器的一个重要参 数。在一定程度上，扫描识读距离的范围和条码 符号的最窄元素宽度Ｘ以及条码其他的质量参数 有关。Ｘ值大，条码印刷的误差就小，条码符号 条空反差大，该范围相应地会大一些。通常，扫 描景深一般适用于具体应用中的条码符号尺寸和 该尺寸下的标准条码符号。制造厂商一般针对不 同的条码识读距离和条码符号密度开发出不同的 扫描器。
固定式扫描器
• 固定式扫描器扫描识读不用人手把持，适 用于省力、人手劳动强度大（如超市的扫 描结算台）或无人操作的自动识别场合。 这里，将介绍卡槽式扫描器，固定式单线、 单方向多线式（栅栏式）扫描器，固定式 全向扫描器和固定式CCD扫描器。
（1）卡槽式扫描器
• 卡槽式扫描器属于固定光束扫描器， 其内部的结构和光笔类似，它上面有一个 槽，手持带有条码符号的卡从槽中滑过实 现扫描。这种扫描器广泛用于时间管理以 及考勤系统。它经常和带有液晶显示以及 数字键盘的终端集成为一体。
（3）全向激光扫描器
• 全向扫描指的是标准尺寸的商品条码以任何方向通过扫描 器的区域时，扫描器的某个或某两个扫描线都会扫过整个 条码符号。一般全向扫描器的扫描线方向为3～5个，每个 方向上的扫描线为4个左右，这方面的具体指标取决于扫 描器的具体设计。 • 这种扫描器一般用于商业超市的收款台，全向扫描器 一般有3个到5个扫描方向，扫描线数一般为20个左右，它 们有些安装在柜台下面，有的可以安装在柜台侧面。 • 全息式激光扫描器为高性能的全向式激光扫描器，它 用高速旋转的全息盘代替了棱镜状多边转镜扫描，扫描速 度可高达8000线/秒，特别适用于在工业传送带上识读不 同距离、不同方向的条码符号。这种类型的扫描器对传送 带的最大速度要求小的为每秒0.5米，高的可达每秒4米。
（2）固定式单线、单方向多线式 （栅栏式）激光扫描器
• 这两类扫描器通常用于对传送带上的条码符号进 行扫描。固定式单线扫描器在结构上和手持式激 光扫描器类似，只是触发扫描的装置有所不同， 它们是靠超声波或光电感应来触发扫描，并且它 们对识读物品上条码符号的高度、位置和方向有 着较为严格的要求。 • 单方向多线式（栅栏式）扫描器类似于全向 扫描器，只是它的扫描线只有一个方向。采用栅 栏式扫描器识读传送带上的物品时，对条码符号 的位置要求比较宽松，但对条码符号的高度和方 向仍需作限制
手持式全向激光扫描器
• 这种全向激光扫描器是从台式全向扫描器 中发展而来的,它适用于商业POS系统以及 文件识读系统。识读时可以手持，也可以 放在桌子上或挂在墙上,使用灵活方便。
手持式CCD扫描器
• CCD扫描器属于非接触式扫描器。传统上，它的 识读距离很短，被识读的条码符号必须紧靠扫描 器的识读窗口，但现在新型的CCD扫描器识读距 离和景深已经达到普通激光扫描器的性能。 • CCD扫描器内部不含有机械移动的部件，这 是它的一大优点。它抗摔，结实，适用于比较恶 劣的环境。另外，由于其结构简单，操作简单、 省力，所以在扫描器中具有最好的性价比。
1. 扫描系统
• 扫描系统的主体是光学结构，该结构应该具备以下两个性 能： • 具有一个扫描光路,以产生一个光点,• 该光点在人工或自动 控制下能沿某一轨迹作直线运动且通过一个条码符号的左 空白区、起始符、数据符、终止符及右空白区。 • 具有一个条码符号反射光的接收系统,它应能够并擅长接 收扫描光点从条码符号上反射回来的漫反射光。 • 条码扫描系统可采取不同的光源、扫描形式、光路设计来 实现上述功能。
2.信号整形系统
• 在信号整形系统，首先要将扫描系统传来的光信 号转型为电信号，经过放大和滤波后再进行整形， 具体流程如下。 • 接收到的光信号需要经光电转换器转换成电信号 并通过发送电路进行放大。由于扫描光斑具有一 定尺寸、条码印刷时的边缘模糊性以及一些其他 原因，经过电路放大的条码电信号是一种平滑的 起伏信号，并不呈现条码，这种信号还需经整形电路尽可能准确 地将边缘恢复出来，变成通常所说的“数字信 号”。
第六章、条码识读
• 条码识读系统 • 条码符号是图形化的编码符号，对条码符号的识读就是要 借助一定的专用设备，将条码符号中含有的编码信息转换 成计算机可识别的数字信息。 • 从系统结构和功能上讲，条码识读系统是由扫描系统、 信号整形、译码三部分组成。扫描系统由光学系统及探测 器，即光电转换器件组成，它完成对条码符号的光学扫描， 并通过光电探测器，将条码条空图案的光信号转换成为电 信号。信号整形部分由信号放大、滤波、波形整形组成， 它的功能在于将条码的光电扫描信号处理成为标准电位的 矩形波信号，其高低电平的宽度和条码符号的条空尺寸相 对应；译码部分由计算机方面的软硬件组成，它的功能是 对得到条码矩形波信号进行译码，并将结果输出到条码应 用系统中的数据采集终端。
译码系统
• •
将信号整形系统的输出信息，按照标 准数字信号的电压的大小进行量化，输入 到码码系统，再由译码器译出其中所含信 息。各种条码符号的标准译码算法来自于 各个条码符号标准。而且，不同的扫描方 式对译码器的性能要求也不同。
条码扫描器
• 在条码识读器中，有一种具有现场实时数 据采集和处理功能的识读设备叫做数据采 集器。它具备实时采集、自动存储、即时 显示、即时反馈、自动处理、自动传输功 能。实际上，它是移动式数据处理终端和 某一类型的条码扫描器的集合体。
②自动扫描
• 自动扫描是指条码扫描器内部含有使扫描 光束做扫描运动的装置，如旋转镜组、摆 镜等。自动扫描的扫描光源为激光
③CCD扫描
• CCD• (Charge Coupled Device)——电荷耦合装置是一种 电子自动扫描的光电探测器，由光电二极管构成扫描器首 先将条码符号的整个图像呈现在线阵的CCD上，然后 CCD对其上的光信号进行光电转换并进行自动扫描，并不 需要增加任何运动机构，所以它是一种特殊的自动扫描。
扫描器的光源
• 扫描器所选用的光源种类很多，主要有半导体光 源、激光光源，也有选用白炽灯、闪光灯等光源 的。 • 激光与其它光源相比，有其独特的性质： • 有很强的方向性。 • 单色性和相干性极好。其它光源无论采用何种滤 波技术也得不到像激光器发出的那样的单色光。 • 可获得极高的光强度。条码扫描系统采用的都是 低功率的激光二极管，使之短暂射入人眼时不会 给人眼带来伤害，但它仍具有其他光源难以达到 的光照度。
