****电厂60m³灰投加装置技术案博特环保科技有限公司目录一、灰投加系统简介二、工程概述三、甲提供技术指标四、设计参数五、设计参数讲解六、灰投加系统设备清单七、外界辅助配套设施八、系统报价九、付款式一、灰投加系统简述水处理系统酸性废水处理过程中，中和调节PH值过程时常用灰制乳后进行投加。
其投加过程要求连续性强，采用人工投加劳动强度大，为适应市场需要，现向环保水处理市场提供具有设备操作简单、连续投加、投加量稳定的灰乳投加装置。
1.1 工作原理灰乳投加装置是一种将生灰粉剂储存、配置并投加的设备。
灰粉剂在灰仓贮存，均匀下料至喂料机，螺旋输送给料机将灰粉剂送入溶解桶进行溶解，溶解桶搅拌机对溶液进行充分搅匀，制备后的溶液由灰乳泵送至用户使用点。
1.2 产品特点1、基本进出能力：粉料仓的贮存能力１５m3－５００㎥不等；灰乳液(灰乳)的制备浓度10%左右。
2、采用先进的下料振荡器，可以使灰下料更流畅。
3、连续式全自动配制，粉料给料机带调速装置，给料量调节围广，灰乳液配制浓度精度高。
4、可选先进的振打器或破拱器，可以使灰下料更顺畅。
5、采用先进的容积式生灰消化装置，可以通过合理的调整进料量和进水量的关系，调整最合适的消化温度，使生灰消化得更加完全，消化效率更高。
6、灰管路阀门采用特殊管阀，无堵塞，无泄漏，操作控制便，尤其适用于含颗粒物料的过程输送。
7、位计采用进口液位测量仪器，精确控制。
8、电控系统采用先进自动控制系统，设备高效自动运转。
二、工程概述本设计针对灰自动投加系统，使用上料装置将药剂送入料仓进行储存，药剂通过定量螺旋输送机将药剂送入溶药罐中进行搅拌配制成规定浓度溶液，最后使用计量泵将配制的溶液按规定流量输送到加药点。
三、甲提供技术指标甲必须保证所提供的技术指标的准确性，如因甲提供技术指标而造成的后果，由甲承担主要设备：灰投加系统螺旋输送的计划长度：5m连续运行时间：24四、设计参数五、工艺流程本系统有料仓，灰溶解箱，平箱（可选），乳渣分离器以及计量泵，搅拌机，输送装置等组成。
石灰乳配置加药装备1设备原理及构造1.1 原理石灰乳制备装置是一种将消石灰粉剂储存、配置并投加的设备。
消石灰粉剂在石灰料仓内贮存，通过振荡器将料仓内粉剂疏松，均匀下料至给料机，螺旋输送给料机将消石灰粉剂送入溶解槽进行溶解，溶解槽搅拌器对溶液进行充分搅匀制备后的溶液由输送泵送至用户使用点。
1.2 工艺流程1.2.1 进料：间断运行先开启除尘风机电机，然后开始进料，进料完毕后（滞后一些），关闭除尘风机电机，不定期开启振打电机。
1.2.2 下料:间断运行依次开启振荡器振动电机，开启给料机电机，开启管夹阀，下料至石灰乳溶解罐。
1.2.3 配制石灰乳液：间断运行打开石灰乳溶解罐进水电磁阀进水，当溶解罐液位达到搅拌机工作液位时，开启搅拌机，使水与消石灰粉料充分混合形成石灰乳液。
当溶解罐液位达到高液位时，关闭进水电磁阀及进料系统，至准备投药状态。
1.2.4 石灰乳液投加：连续运行依次开启投加泵前后的阀门，开启回流阀，开启投加泵，投药至各投加点，当溶解罐液位达到搅拌机停机液位时，停搅拌机；当液位达到停泵液位时，停投加泵并报警，切换至另一溶解罐投加系统，保持投药的连续性，同时通知集中控制室操作工开始对本溶解罐重新配药。
1.3 机械设备由除尘器、料仓、料位计、振荡器、插板阀、螺旋给料机、下料管夹阀、溶解槽搅拌器、溶液槽、进水阀、出液阀、投加泵。
1.4 电气设备由电机、减速机、机旁控制柜等组，机旁控制柜中的调速装置可以调节螺旋输送机螺杆转速，调节进料量。
2 设备安装安装现场地坪凭证，保证设备地板安装后无扭曲。
按照施工现场设备图不知各个设备。
3原理石灰乳制备装置是一种将消石灰粉剂储存、配置并投加的设备。
消石灰粉剂在石灰料仓内贮存，通过振荡器将料仓内粉剂疏松，均匀下料至给料机，螺旋输送给料机将消石灰粉剂送入溶解槽进行溶解，溶解槽搅拌器对溶液进行充分搅匀，制备后的溶液由输送泵送至用户使用点。
石家庄博特环保科技有限公司。
0311---85355208。
石灰粉末投加装置的工作原理石灰粉末投加装置是一种用于将石灰粉末投加到液体中的机械设备。
它广泛应用于环保、化工、制药等领域。
本文将介绍石灰粉末投加装置的工作原理及其构成部分。
构成部分石灰粉末投加装置通常由以下几个构成部分构成：•石灰粉仓：存放石灰粉末的容器，通常会使用不锈钢或聚乙烯等材料制成。
•投加器：用于将石灰粉末送入管道或液体中，通常会使用旋转或螺旋式的机构。
•掌控系统：可以调整石灰粉末的投加量和投加时间，保证投加的精度和稳定性。
工作原理石灰粉末投加装置的工作原理如下：1.石灰粉末被放入石灰粉仓中，通过抽真空或压缩空气等方式将其送入投加器中。
2.当投加器开始工作时，石灰粉末会通过旋转或螺旋式机构被送入管道或液体中。
3.掌控系统会监测投加的粉末量和时间，确保投加的精度和稳定性。
4.完成投加后，石灰粉末投加装置会自动停止工作，等待下一次投加。
石灰粉末投加装置的工作原理特别简单，但需要注意以下几个问题：1.投加量必需精准：在制药、净水等行业中，石灰粉末投加量的精准度特别紧要。
因此，必需使用高精度的掌控系统来确保石灰粉末投加量的稳定和精准明确。
2.石灰粉末应当是均匀的：无论是使用旋转还是螺旋机构，都必需确保石灰粉末从投加器中出来是均匀的。
否则会造成石灰粉末的挥霍或在液体中形成块状。
3.选择正确的石灰粉末投加装置：不同行业有不同的石灰粉末投加量和投加的特别要求。
因此，必需选择适合特定要求和精准度的石灰粉末投加装置。
总结石灰粉末投加装置是一种紧要的机械设备，在环保、化工和制药等领域有广泛的应用。
本文介绍了其工作原理和构成部分，希望对读者有所帮忙。
石灰投加装置操作说明1、生石灰粉贮存采用密闭式汽车罐车运输，罐车配有气力卸料系统，通过密闭管路系统将生石灰粉气力输送到生石灰料仓内。
在进料过程中开启除尘装置，避免进料时产生的粉尘，对周围环境、员工的操作条件产生影响。
当卸料时，除尘器手操开启关闭，自动进行除尘处理。
为避免料仓过压及滤芯被粉尘堵塞，料仓配置正负压安全阀。
料仓设有阻旋式料位开关，当料位达到高液位和低位时可发出报警信号。
低位时，系统提醒工作人员及时备料，并通过进料管向仓内进料。
粉料注满时，高液位显示，提示员工仓内物料已经注满。
当料仓需要补充生石灰时，打开料仓进料口，先开启除尘器，然后开始进料。
2、石灰乳的配制石灰乳的配制采用体积计量，确保石灰乳的浓度稳定。
在生石灰料仓下部设置螺旋计量机，螺旋计量机的进料口前设有气动碟阀。
在螺旋计量机的下方设有螺旋输送机将生石灰输送至石灰乳溶药罐，溶药罐与石灰乳储存罐之间设石灰乳输送泵。
先依次打开破拱装置和螺旋计量机，待螺旋输送装置完全启动后开启气动蝶阀开始下料，石灰粉均匀定量的送入到螺旋输送机。
然后打开石灰乳溶药罐的进水电动阀。
手动开启搅拌机。
当石灰乳罐液位达到高液位时，依次关闭该系统的设备气动蝶阀、粉料螺旋计量机、进水电动阀。
3、石灰乳的投加制备后的溶液由石灰乳倒料泵送至储存罐，再由螺杆泵输送到使用点。
石灰乳投加泵为变频调节，自动计量，泵的出口配有安全阀和排污阀门]，进口配有冲洗管和过滤器以保护泵不因堵塞而损坏。
4、系统控制石灰乳配制投加装置内所有设备的开/停、联锁保护均可通过自带的电控柜来实现。
电控柜采用底部进线方式，设有指示灯，显示每台设备的运行、故障状态。
电控柜实现所有设备的自保护，当每台设备出现故障情况时，自动停机。
就地电控柜。
上带有手动/自动切换开关。
当切换到手动状态时，可手动控制独立设备的开停;当切换到自动状态时，设备由电控柜中的PLC系统控制开停。
电控柜为户内安装，碳钢防腐，防护等级IP55，采用底部进线方式。
石灰投加装置简介石灰投加装置是一种常用于水处理、废水处理和工业废弃物处理的设备。
它通常用于调整水的pH值、去除悬浮颗粒和沉淀杂质，从而提高水质、净化废水或处理工业废弃物。
本文将介绍石灰投加装置的工作原理、主要构成部分、使用方法和注意事项。
工作原理石灰投加装置的主要工作原理是通过将石灰悬浮液投加到水中来实现水的净化处理。
石灰悬浮液可以调整水的pH值，使其达到所需的酸碱平衡。
此外，石灰悬浮液中的石灰颗粒具有吸附和沉淀杂质的能力，从而去除水中的悬浮颗粒和沉淀杂质。
具体而言，石灰投加装置通常由储存罐、计量泵、混合器和投加管道组成。
首先，石灰悬浮液被储存在储存罐中，然后通过计量泵控制投加的流量。
在投加过程中，混合器将石灰悬浮液和水进行充分混合，并将混合后的液体通过投加管道投入到待处理的水体中。
水中的悬浮颗粒和沉淀杂质会与石灰颗粒发生反应，形成不溶性沉淀物，最终被过滤或沉淀掉。
主要构成部分1.储存罐：用于存放石灰悬浮液。
储存罐通常由耐腐蚀材料制成，如玻璃钢或塑料。
2.计量泵：用于控制投加的石灰悬浮液的流量。
根据实际需要，可以使用不同类型的计量泵，如离心泵或蠕动泵。
3.混合器：用于将石灰悬浮液和待处理的水进行混合。
混合器通常采用机械搅拌或涡流混合的方式，以确保充分混合。
4.投加管道：将混合后的石灰悬浮液投入到待处理的水体中。
5.控制系统：用于控制储存罐的液位、计量泵的流量和混合器的工作状态。
控制系统可以采用自动化控制或手动控制，以实现投加装置的稳定运行。
使用方法使用石灰投加装置时，需要按照以下步骤进行操作：1.准备工作：检查储存罐中的石灰悬浮液是否足够、计量泵是否正常工作、混合器是否良好等。
2.设置参数：根据实际需要，调整计量泵的流量、混合器的搅拌速度等参数。
3.启动设备：打开储存罐的进料阀门，启动计量泵和混合器。
4.监控运行：监控石灰投加装置的运行状态，确保投加流量和混合效果正常。
5.完成投加：根据所需的投加时间和投加量，适时关闭设备，并维护好设备的清洁和维护。

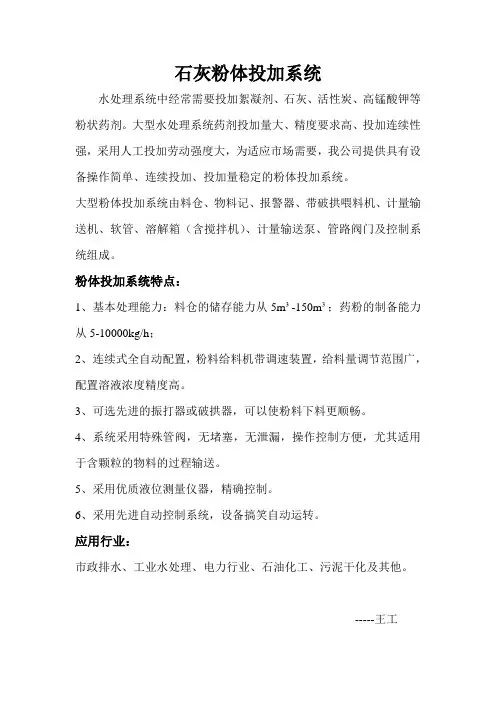

石灰粉体投加系统
水处理系统中经常需要投加絮凝剂、石灰、活性炭、高锰酸钾等粉状药剂。
大型水处理系统药剂投加量大、精度要求高、投加连续性强，采用人工投加劳动强度大，为适应市场需要，我公司提供具有设备操作简单、连续投加、投加量稳定的粉体投加系统。
大型粉体投加系统由料仓、物料记、报警器、带破拱喂料机、计量输送机、软管、溶解箱（含搅拌机）、计量输送泵、管路阀门及控制系统组成。
粉体投加系统特点：
1、基本处理能力：料仓的储存能力从5m³-150m³；药粉的制备能力从5-10000kg/h；
2、连续式全自动配置，粉料给料机带调速装置，给料量调节范围广，配置溶液浓度精度高。
3、可选先进的振打器或破拱器，可以使粉料下料更顺畅。
4、系统采用特殊管阀，无堵塞，无泄漏，操作控制方便，尤其适用于含颗粒的物料的过程输送。
5、采用优质液位测量仪器，精确控制。
6、采用先进自动控制系统，设备搞笑自动运转。
应用行业：
市政排水、工业水处理、电力行业、石油化工、污泥干化及其他。
-----王工。
石灰投加装置标准
一、设备基本要求
石灰投加装置应满足以下基本要求：
1. 设备应具有高效、稳定、可靠的性能，能够满足石灰投加量的要求，并保证石灰的均匀分布。
2. 设备应易于安装、调试、操作和维护，方便工作人员的操作。
3. 设备应具有良好的耐腐蚀性能，能够承受石灰的强碱性腐蚀。
4. 设备应具有良好的密封性能，能够防止石灰泄漏。
二、石灰投加量
石灰投加量应根据工艺要求确定，并满足环保排放标准的要求。
在正常情况下，石灰投加量应保持稳定，不得随意调整。
三、投加装置性能
投加装置应具有以下性能：
1. 具有良好的混合效果，能够将石灰与水或其他溶液充分混合，保
证石灰的溶解和均匀分布。
2. 具有足够的输送能力，能够保证石灰的及时输送和投加。
3. 具有可靠的计量系统，能够准确计量石灰的投加量。
4. 具有完善的控制系统，能够实现自动化控制和远程监控。
四、安全防护措施
为确保石灰投加装置的安全运行，应采取以下安全防护措施：
1. 在设备周围设置安全警示标志和防护栏，防止人员误操作或意外跌落。
2. 在设备的传动部分设置防护罩，防止人员接触到旋转部分。
3. 在设备的进出口处设置清洗设施，防止石灰残留对设备造成腐蚀。
4. 定期对设备进行安全检查和维护，确保设备的稳定性和安全性。
五、操作与维护
操作人员应经过培训合格后才能操作石灰投加装置。
操作过程中应注意以下事项：
1. 严格按照设备操作规程进行操作，不得随意更改参数或调整设备。
2. 在设备运行过程中，应密切关注设备的运行状态和各项参数，如
有异常应及时处理。
详细介绍石灰自动投加装置一、石灰投加装置定义石灰投加装置是种将生石灰粉剂储存、配置并投加的设备。
二、石灰投加装置工作原理石灰投加装置是将氧化钙、氢氧化钙粉末（粒径在200-400目的细微颗粒）通过散装罐车采用车载气力输送至存储料仓，通过星型给料机计量后，再由螺旋输送机将粉料输送到石灰溶解罐中；环保小蜜蜂经过搅拌器搅拌制备、排渣，再将制备好的石灰溶液由螺杆泵投加到投加点的原水中。
整套系统在密闭环境下进行，且料仓内设有除尘器，有效避免了因石灰飘逸危害环境的现象，避免外界有扬尘而影响现场操作人员身体健康。
三、石灰投加装置设备组成石灰料仓、仓顶除尘器、活化料斗、料位计、出料插板阀、螺旋输送机、溶解罐、搅拌机、磁翻板液位计、螺杆泵、管路系统、电器自控系统。
四、石灰投加装置意义1. 调节ph值2. 混凝沉淀作用，使 SS等混凝成块沉淀下来，一般和PAM配合使用3. 去除特定酸根离子。
溶液的ph呈碱性就能使酸根离子沉淀下来，达到去磷去硫的目的五、石灰投加装置产品特点1. 基本进出能力：粉料仓的贮存能力从5m³至150m³；石灰粉的制备能力从5―10000kg/h：石灰乳液的制备能力从100—100000kg/h（浓度10%）。
2. 连续式全自动配制，粉料给料机带调速装置，给料量调节范围广，石灰乳液配制浓度精度高。
3. 可选先进的振打器或破拱器，可以使石灰下料更顺畅。
4. 采用先进的容积是生石灰消化装置，可以通过合理的调整进料量和进水量的关系，调整最合适的消化温度，使生石灰消化的更加完全，消化效率更高。
5. 石灰管路阀门采用特殊管阀，无堵塞，无泄漏，操作控制方便，尤其适用于含颗粒物料的过程输送。
6. 位计采用进口液位测量仪器，精确控制。
7. 电控系统采用先进自动控制系统，设备高效自动运转。
六、石灰投加装置工艺流程1. 进料：石灰罐车来的石灰粉，经进料口正压输送进入石灰料仓。
料仓配有除尘器、安全阀、料位计、破拱装置。
