球墨铸铁管项目计划方案

承插式球墨铸铁管安装施工方案一、工程概况本项目是一座城市供水工程，主要包括水源接入、输水管道建设和水池等设施的建设。

承插式球墨铸铁管用于输水管道的建设，管径为DN500，管道总长度为5000米。

二、前期准备1.设计方案：根据工程要求，制定承插式球墨铸铁管道的设计方案，包括管道的布置、支架的设置、管道的埋深等。

2.材料准备：准备好承插式球墨铸铁管材、管件、阀门等所需材料，并对其进行验收，确保材料质量符合要求。

3.现场测量：根据设计方案对施工现场进行测量，确定管道的布置和埋深，并进行相应标记。

三、施工步骤1.开挖沟槽：根据设计方案和现场标记，使用挖掘机等机械设备开挖出沟槽，沟槽的宽度和深度需要根据管道的尺寸和埋深要求确定。

2.沟槽加固：在沟槽底部和两侧设置合适的支架和托架，确保管道的稳定性和安全性。

3.管道安装：根据管道的设计方案和现场标记，依次安装承插式球墨铸铁管材和管件，并使用扳手等工具进行紧固，连接处要保证严密。

4.支架设置：在管道的合适位置设置支架，支架的间距和类型需要根据管道的直径、长度和负荷等因素确定，支架的固定要牢固。

5.管道连接：在管道的终点和拐角处设置适当的弯头、三通和弯管等管件，确保管道的通畅和连续。

6.阀门和配管：根据设计方案和需要安装阀门和配管，确保管道系统的正常运行和维护。

7.管道检查：在安装完成后，对管道进行全面的检查，确保管道的质量和安全。

8.填埋土方：在管道安装完成后，使用挖掘机等机械设备对管道进行填埋，填埋土方需要符合相关标准和要求。

四、安全措施1.施工人员必须进行安全教育和培训，了解和熟悉安全操作规程，使用必要的个人防护设备。

2.进行现场围挡和警示标志，保持施工现场的清洁和整齐。

3.施工现场严禁随意堆放杂物和碎石，保持通道畅通。

4.严格按照施工方案和要求进行安装，注意操作细节，防止安装错误和材料损坏。

5.对挖掘机等机械设备进行检修和维护，确保设备正常运行。

6.关注天气变化和地质情况，及时采取安全措施，保证施工人员和设备的安全。

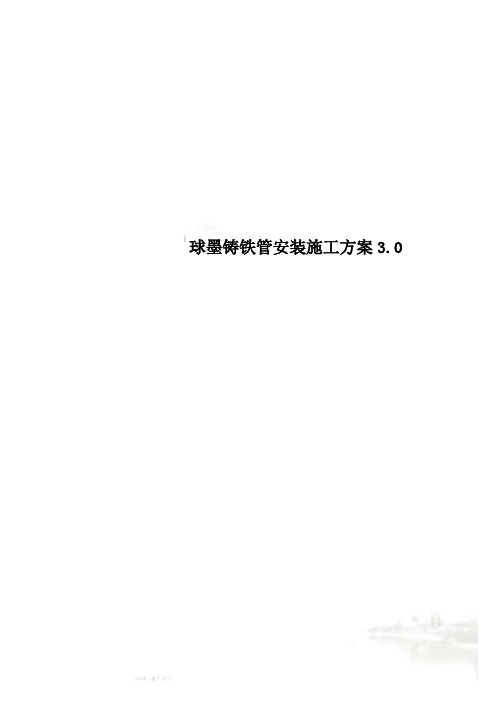

球墨铸铁管安装施工方案3.0锦屏县孟佰水库供水工程球墨铸铁管安装施工方案贵州恒禹顺建设工程有限公司锦屏县孟佰水库供水工程项目经理部编写：吴前编制：陈学志审核：陈学志编制依据1、根据孟佰水库供水管线施工蓝图进行编制2、按照GB/T19001-2000—ISO9001：2000质量保证体系编制的贯标程序文件及各项施工、质量、安全、技术管理制度，公司《质量保证手册》和质量要素程序文件。

3、按照ISO14000编制的环境保证体系编制的贯标程序文件及各项环境管理制度。

一、工程概况：管线布置由大坝取水口，经孟佰、圭叶、瓮寨、新寨、甘寨、皇封、龙啦至县城边水厂的高位水池，县城高位水池1座、容积为100m3，村寨高位水池7座、容积为30m3。

输水管线总长27660m，管径DN600至DN700并管，管线材料采用球墨铸铁管。

二、施工措施1、管道工程测量的准备工作（1）熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求。

（2）熟悉现场情况，了解设计管线走向，以及管线沿途已有平面和高程控制点分布情况。

（3）根据管道平面图和已有控制点，并结合实际地形，作好实测数据的计算整理，并绘制测量图。

2、管道中线定位及高程控制测量管道的起点、终点及转折点为管道的主点，其位置在施工图中确定，管线中线定位作法为将主点位置测设到地面上去，并用木桩标定。

（1）管道中线定位管线走向与抗滑桩、支墩中心线平行。

这时管线是在现场直接选定或在大比例尺地形图上设计时，根据地物的关系来确定主点的位置，于此按照设计提供的关系数据，进行管线定位。

如现场无适当控制点可资利用，可沿管线近处布设控制导线。

管线定位时，最常采用极坐标法与角度交会法。

其测角精度一般可采用30′，量距精度为1/5000，并应分别计算测设点的点位误差。

管线的起止点、转折点在地面测定以后，进行检查测量，实测各转折点的夹角，其与设计值的比差不得超过±1′。

同时应丈量它们之间的距离，实量值与设计值比较，其相对误差不得超过1/2000，超过时必须予以合理调整。

道路工程施工球墨铸铁管施工方案一、工程概况本项目为某城市道路工程，全长约3.5公里，道路宽度为40米，规划为双向六车道。

工程内容包括道路工程、排水工程、照明工程等。

本次施工主要针对道路排水工程，采用球墨铸铁管进行排水管道施工。

二、球墨铸铁管施工工艺1. 管材选用本工程选用球墨铸铁管，规格为DN300，具有较高的抗拉强度、抗压强度和耐腐蚀性能，适用于城市道路排水系统。

2. 管材验收管材到货后，应进行验收，包括外观检查、尺寸测量、力学性能检测等，确保管材质量符合国家标准。

3. 管道铺设（1）管道铺设前，应根据设计图纸和实际情况制定详细的施工方案，明确施工顺序、施工方法、施工要点等。

（2）管道铺设应遵循先干管后支管、先主管后副管的原则，确保管道系统顺畅、安全。

（3）管道铺设过程中，应保持管道的直线度和垂直度，避免出现弯曲、椭圆等现象。

（4）管道接口应采用橡胶圈密封，确保接口紧密、牢固。

4. 管道连接（1）球墨铸铁管采用承插式连接，连接强度高，密封性能好。

（2）连接前，应将承插口清理干净，避免砂粒、泥土等杂物影响密封效果。

（3）连接时，将橡胶圈放入承插口，然后将球墨铸铁管插入另一端，确保橡胶圈压缩均匀。

（4）连接完成后，进行试压，检查连接是否牢固、密封是否良好。

5. 管道铺设后的检查与验收（1）管道铺设完成后，应进行外观检查，确保管道无裂缝、破损等现象。

（2）对管道进行试压，检查管道系统的密封性能和抗压性能。

（3）验收合格后，将管道系统与排水系统进行连接，确保排水畅通。

三、施工要点及注意事项1. 施工过程中，应严格按照施工方案和操作规程进行，确保施工安全、质量。

2. 加强施工现场管理，确保施工材料、设备齐全，现场清洁卫生。

3. 做好施工人员的安全教育和技术培训，提高施工技能和安全意识。

4. 加强施工过程中的质量监控，及时发现和解决问题。

5. 做好施工记录，为工程验收和维护提供依据。

四、施工进度及保障措施1. 制定合理的施工进度计划，明确施工顺序、施工时间等。

球墨铸铁管给排水施工方案一、项目背景给排水系统是建筑物中重要的部分，对于建筑物的正常使用和人们的生活质量具有重要影响。

球墨铸铁管是一种常用的给排水管材，具有耐腐蚀、耐高温、耐压力、密封性好等特点，因此被广泛应用于建筑物的给排水系统中。

二、工程概况本项目大型住宅小区的给排水系统施工，总用地面积约为5000平方米，包括住宅楼、商业楼、停车场等建筑。

给排水系统包括供水系统和污水排放系统，其中使用球墨铸铁管的工程范围包括供水管道、污水管道、雨水管道和检查井。

三、施工方案1.方案选择鉴于项目规模较大且球墨铸铁管具有优良的性能，施工方案选择使用球墨铸铁管作为给排水系统的主要管材。

同时根据规划设计，将球墨铸铁管分为供水管道、污水管道、雨水管道和检查井等部分进行施工。

2.施工流程（1）供水管道的施工流程：①确定供水管道走向和布置方式；②开挖供水管道沟槽，并保证沟槽底部平整；③安装球墨铸铁管，并按照设计要求连接管件；④进行管道试压，确保无渗漏；⑤填充挖土，回填管沟；⑥进行供水管道的终验。

（2）污水管道的施工流程：①确定污水管道走向和布置方式；②开挖污水管道沟槽，并保证沟槽底部平整；③安装球墨铸铁管，并按照设计要求连接管件；④进行管道试压，确保无渗漏；⑤填充挖土，回填管沟；⑥进行污水管道的终验。

（3）雨水管道的施工流程：①确定雨水管道走向和布置方式；②开挖雨水管道沟槽，并保证沟槽底部平整；③安装球墨铸铁管，并按照设计要求连接管件；④进行管道试压，确保无渗漏；⑤填充挖土，回填管沟；⑥进行雨水管道的终验。

（4）检查井的施工流程：①确定检查井的位置和规格；②开挖检查井沟槽，并保证沟槽底部平整；③安装球墨铸铁管和相关管件；④进行管道试压，确保无渗漏；⑤填充挖土，回填管沟；⑥进行检查井的终验。

3.施工要点（1）开挖沟槽时，应保持底部平整，以确保球墨铸铁管的连接牢固和密封性良好。

（2）安装球墨铸铁管时，应注意管道的连接和定位，确保连接紧密、无松动。

一、工程概况本工程为某地区供水管道改造项目，涉及DN200~DN1000球墨铸铁管的安装。

工程总长度约为4256米，施工区域位于城乡结合部，施工环境较为复杂。

工程要求在保证施工质量的前提下，确保施工进度和安全生产。

二、施工准备1. 技术准备：组织施工人员学习相关规范、标准和工艺要求，确保施工人员掌握球墨铸铁管安装技术。

2. 材料准备：按照设计要求，准备球墨铸铁管、胶圈、水泥砂浆、粗砂、沥青等材料。

3. 工具准备：准备挖掘机、吊车、平板振动器、测量仪器等施工工具。

4. 人员准备：组织具备球墨铸铁管安装经验的施工队伍，明确各岗位职责。

三、施工工艺1. 施工测量：根据设计图纸和现场实际情况，进行管道中线定位和高程控制测量。

2. 沟槽开挖：按照设计要求，开挖沟槽，确保沟槽尺寸符合设计要求。

3. 粗砂基础施工：在沟槽底部铺设20cm厚的粗砂垫层，利用平板振动器进行振动压实，保证压实度不小于90%。

4. 管道吊装：使用吊车将球墨铸铁管吊装至沟槽底部，确保管道平稳放置。

5. 管道接口安装：采用胶圈承插式柔性连接，检查接口胶圈位置，确保连接牢固。

6. 管道防腐：管道外防腐采用外喷锌，最后涂沥青层；内防腐采用内衬水泥砂浆。

7. 管道回填：在管道两侧回填粗砂，确保管道两侧粗砂铺设角度不小于120度，利用平板振动器振动压实，保证压实度不小于95%。

8. 管道试验：安装完成后，进行管道水压试验，确保管道无渗漏。

四、安全措施1. 施工现场设置安全警示标志，确保施工安全。

2. 施工人员佩戴安全帽、手套等个人防护用品。

3. 施工车辆遵守交通规则，确保交通安全。

4. 施工过程中，加强对施工现场的巡查，发现安全隐患及时整改。

5. 定期对施工人员进行安全教育培训，提高安全意识。

五、施工进度计划根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。

六、质量保证措施1. 严格按照施工规范和工艺要求进行施工，确保施工质量。

2. 对施工过程中的关键工序进行检验，确保质量合格。

供水项目球墨铸铁管施工方案一、引言在供水工程中，球墨铸铁管具有良好的耐腐蚀性、高强度和耐压性能，因此在供水管道的选择和施工中被广泛采用。

本文将针对供水项目中球墨铸铁管的施工方案进行详细介绍，包括施工准备、施工工序、质量控制等方面的内容，以确保施工进度和质量的有效管理。

二、施工前准备1. 材料准备•确保球墨铸铁管、管件和附件符合相关标准要求；•检查管道材料的数量和规格，确保与设计要求一致；•对管道材料进行保护，避免受到污染和损坏。

2. 施工人员培训•对参与施工的人员进行相关技术培训，包括安全操作规程和管道安装要求；•指定负责人员负责施工过程的协调和管理，确保施工顺利进行。

3. 施工方案制定•制定详细的施工方案，包括工程进度计划、施工工序和质量控制计划；•确定施工现场的布置和安全措施，保证施工安全和环境保护。

三、施工工序1. 管道铺设•根据设计要求和施工方案进行地面开挖和管道铺设；•确保管道沟槽的坡度和平整度符合要求，安装支架和固定设备。

2. 管道连接•进行球墨铸铁管和管件的连接，采用焊接、法兰连接等方式；•检查连接部位的密封性和牢固度，确保管道连接质量。

3. 管道保护•对管道进行防腐处理，确保管道的耐腐蚀性；•设置防护层和警示标志，防止管道受到外部损坏。

四、质量控制1. 施工过程监控•对施工过程进行定期检查和监控，及时发现和处理施工中的质量问题；•确保施工人员严格按照施工标准和规范进行操作，提高施工质量。

2. 环境保护•采取有效措施避免环境污染和损害，保护施工现场周边的生态环境；•合理利用资源，减少施工过程中的能源消耗和废弃物排放。

五、总结本文就供水项目中球墨铸铁管的施工方案进行了详细介绍，包括施工前准备、施工工序和质量控制等方面的内容。

通过严格遵守施工规范和标准，合理安排施工流程，可以提高施工质量，确保供水工程的安全运行和可靠性。

希望本文对相关专业人员在球墨铸铁管施工中提供一定的指导和参考。

第一章编制依据及编制原则１．《本工程施工图纸、设计说明及招标文件》；２．《给排水制图标准》ＧＢＴ５０１０６－２００１；３．《建筑给水排水设计规范》ＧＢ５００１５－２００３；４．《给水排水管道工程施工及验收规范》ＧＢ５０２６８-２００８；5．《建筑设计防火规范》ＧＢ５００１６－２００６；6．《高层民用建筑设计防火规范》ＧＢ５００４５－９５；7．《给水排水标准图集》Ｓ１，Ｓ２，Ｓ３.ＤＢ３２－Ｔ４７４－２００１版；8．《江苏省工程建设标准设计图集给水排水图集》苏Ｓ０１－２０１２；9．《民用建筑水消防系统设计规范》ＤＧＪ３２－Ｊ９２－２００９。

自始至终对施工现场坚持实施全员、全方位、全过程严密监控动静结合，科学管理原则；工程。

第二章工程概况本工程位于江都区江平路南侧、规划祈福路东侧，建筑规模52-96＃楼，合计数40幢，建筑面积约20万平方米，公共建筑３幢合计。

管道地理位置消防水引自小区南侧一期消防泵房，主干管管径为管材及接口管材：管径大于100mm管道选用球墨铸铁管，T型接口，接口处采用膨胀水泥包封，管道弯头及三通等配件处采用混凝土支墩，支墩做法详见10S505。

对球墨铸铁管如厂家提供的管道未采用防腐则施工前应进行防腐，先刷一道冷底子油和两道环氧煤沥青，如出厂时已做防腐，则视情况加刷一道或两道环氧煤沥青。

沟槽开挖至沟底面下100mm，铺100mm中粗砂，然后再铺管，开挖后如遇到软地基或淤泥质土则通知设计人员或请设计人员到现场处理，管道拐弯、承插式三通等处采用柔性接口。

水平弯管加设支墩，施工参考图集10S505，有地下水时，施工降水后，应在支墩底部铺设100mm碎石层。

采用良质土回填，管道上方400mm范围内密实度要求达到85％，以上部分密实度要达到90％以上。

消防管试验压力为球墨铸铁管DN150 4600米闸阀 DN150 62个水泵接合器SQS150 5个及问题本设计管线与道路工程同期施工，合理安排道路的施工交叉作业时间，是确保工期本工程施工工期的关键。

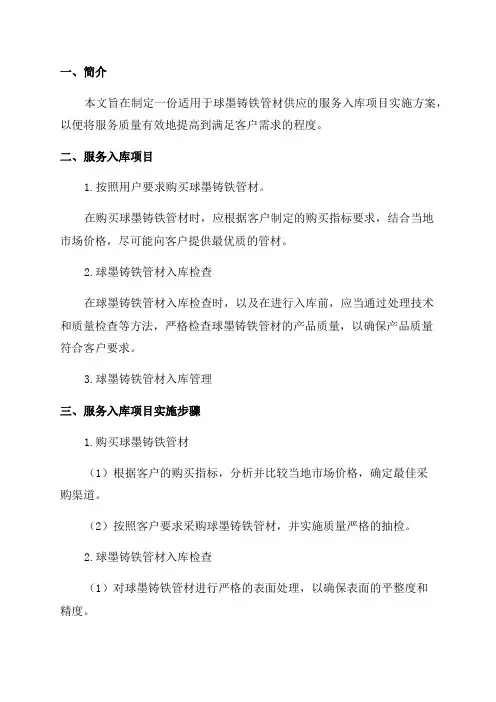

一、简介
本文旨在制定一份适用于球墨铸铁管材供应的服务入库项目实施方案，以便将服务质量有效地提高到满足客户需求的程度。

二、服务入库项目
1.按照用户要求购买球墨铸铁管材。

在购买球墨铸铁管材时，应根据客户制定的购买指标要求，结合当地
市场价格，尽可能向客户提供最优质的管材。

2.球墨铸铁管材入库检查
在球墨铸铁管材入库检查时，以及在进行入库前，应当通过处理技术
和质量检查等方法，严格检查球墨铸铁管材的产品质量，以确保产品质量
符合客户要求。

3.球墨铸铁管材入库管理
三、服务入库项目实施步骤
1.购买球墨铸铁管材
（1）根据客户的购买指标，分析并比较当地市场价格，确定最佳采
购渠道。

（2）按照客户要求采购球墨铸铁管材，并实施质量严格的抽检。

2.球墨铸铁管材入库检查
（1）对球墨铸铁管材进行严格的表面处理，以确保表面的平整度和
精度。

（2）进行质量检查，分析入库前的球。

球墨铸铁管工程施工方案一、项目概述二、施工准备1.施工前的准备工作包括人员、设备和材料的准备。

需要确定项目负责人和施工人员，并分工合作。

同时，还需要准备好相应的施工机械设备，如挖掘机、卡车、吊车等。

在材料方面，要准备足够的球墨铸铁管和相应的配件。

2.安排施工场地，进行场地平整、标志设置、安全隐患排查等工作。

保证施工现场的安全和有序，同时设置施工区域的标识牌和警示标志，以提醒周边人员注意施工区域。

3.制定施工方案和施工进度表。

根据项目需求，制定详细的施工方案，包括施工工序、施工顺序、施工方法、施工要点等内容。

同时，根据工期设置合理的施工进度表，确保工期的合理安排和施工的高效进行。

三、主要施工工序1.土方开挖根据设计要求，使用挖掘机进行土方开挖工作。

开挖过程中要控制好开挖深度和开挖宽度，确保管道的准确铺设。

2.管道铺设将球墨铸铁管按照设计要求进行铺设，保持管道的水平和垂直度。

在铺设过程中，要注意管道与管道之间的连接，确保连接紧密、无渗漏。

3.管道固定和支架安装将管道固定在地面或墙体上，使用支架进行支撑。

确保管道的稳定和安全。

4.管道连接和焊接根据设计要求，进行球墨铸铁管的连接和焊接。

要使用合适的连接件和焊接材料，保证连接牢固和焊接质量。

5.管道试验和保温完成管道的铺设和连接后，进行管道试验，包括压力试验和泄漏试验。

试验合格后，进行管道保温工作，确保管道的正常使用和运行。

6.管道沟回填和修复完成管道工程后，进行管道沟的回填和修复工作，保证管道的完好无损。

四、项目安全与质量控制1.项目安全：-设立安全警示标志和施工区域隔离措施，提醒周边人员和车辆注意施工区域；-坚持安全生产原则，严禁违章作业；-定期检查施工设备和机械的安全状态，保证设备和机械的正常工作；-施工人员必须穿戴好安全防护用具，如安全帽、安全鞋、手套等。

2.项目质量：-严格按照设计和施工规范进行施工，确保施工质量；-严禁使用劣质材料，保证球墨铸铁管和配件的质量；-施工过程中要保证施工现场的整洁和有序，防止污染和渗漏。

项目简介本项目是一个年产30万吨球墨铸铁管的建设项目，通过利用先进的球墨铸铁生产技术，满足市场对于球墨铸铁管的需求。

该项目的建设将在设备、生产工艺和市场推广等方面进行全面规划，以确保项目的可行性和成功实施。

项目市场需求分析球墨铸铁管广泛应用于城市的供水、排水以及天然气等领域。

随着我国城市化的迅速发展，对于基础设施建设的需求也不断增加，这将直接带动球墨铸铁管的市场需求。

此外，球墨铸铁管具有耐腐蚀、高强度、耐磨损等特点，具备较大的市场竞争力。

因此，本项目有着广阔的市场前景。

项目技术可行性分析本项目采用国内先进的球墨铸铁生产技术，以确保产品质量和生产效率。

同时，项目还将引进一流的设备和技术人员，以提高生产效率和产品的竞争力。

经过技术可行性分析，本项目在技术层面上是可行的，可以满足市场需求。

项目经济可行性分析根据市场需求以及全球球墨铸铁管的价格水平，本项目的销售收入将非常可观。

同时，通过优化生产工艺和管理流程，降低生产成本，可以提高利润率。

因此，项目在经济可行性方面具备潜力，可以实现良好的投资回报。

项目风险分析尽管本项目有着良好的市场前景和可行性，但也存在一定的风险。

首先，市场竞争激烈，竞争对手众多，需要制定有效的营销策略和品牌推广计划。

其次，原材料价格和运输成本的波动会影响项目的盈利能力。

最后，环境保护和安全生产方面的要求也需要引起高度重视，并进行合理规划和管理。

项目可行性结论综上所述，该年产30万吨球墨铸铁管建设项目在技术、市场和经济等方面具备可行性。

通过全面规划和科学管理，可以实现项目的成功实施，并获得良好的经济效益和社会效益。

但在项目实施过程中需要注意市场风险、成本控制及环保安全等问题，以确保项目稳定运营和可持续发展。
