第一章直流电路§1-1 电路的基本概念一、填空题1．电流电源负载控制装置连接导线2．电源负载火线搭铁3．传输转换利用产生处理传输4．化学能电能直5．铅酸燃料超级电容器6．电荷量安培安 A7．电荷的定向带负电的自由电子正负离子正电荷自由电子负离子8．直流电直流 DC9．稳恒直流电10．脉动直流11．交流电交流 AC 直流电交流电12．交流电流表交流电流直流电流表直流电流 + －13．电位金属车架14．电压 Uab 伏特15．电动势 E 负正16．交流电压表交流电压直流电压表电压电流并17．200～60018．电流欧姆Ω19．负温度系数正温度系数20．材料长度横截面积R=ρlS21．电功 W 焦耳千瓦时 1 度电的度22．电功率P瓦特23．发热电流的平方电阻时间Q=I2Rt24．通路断路短路二、判断题1．× 2 ．× 3．√ 4．√ 5．√ 6．× 7．√三、选择题1．A 2．C 3．A 4．B 5．B四、简答题１．（1）当启动发动机时，为启动电动机提供强大的启动电流（一般高达200～600A）。
（2）当发电机过载时，可以协助发电机向用电设备供电。
（3）当发动机处于怠速运转时，向用电设备供电。
（4）相当于一个大容量电容器，在发电机转速或用电负载发生较大变化时，可保持电压相对稳定；同时，还可吸收瞬时高压，对汽车中的用电设备起到保护作用。
2．某些特殊材料制成的电阻，对温度、电压、湿度、光照、气体、磁场、压力等作用特别敏感，称为敏感电阻，如热敏电阻、压敏电阻、湿敏电阻、光敏电阻等。
其中，电阻值随温度升高而减小的热敏电阻称为负温度系数（NTC）的热敏电阻，电阻值随温度升高而增大的热敏电阻称为正温度系数（PTC）的热敏电阻。
3．电路中的热敏电阻传感器为负温度系数的热敏电阻传感器。
汽车水温传感器的内部是一个负温度系数的半导体热敏电阻，温度愈低，电阻愈大；反之电阻愈小，安装在发动机缸体或缸盖的水套上，与冷却水直接触。
汽车电工电子技术练习题库（含答案）一、单选题（共43题，每题1分，共43分）1.基本放大电路中的主要放大对象是()。
A、直流信号B、交流信号C、交直流信号均有正确答案：B2.汽油发动机加速或大负荷时有突爆声，放松油门立即消失，这表明（）。
A、混合气过稀B、点火正时C、点火过晚D、点火过早正确答案：D3.已知两正弦交流电流：i1=8sin(ωt+60°)安和i2=6sin(ωt－30°)安，,则i1+i2的有效值为（）安。
A、14.1B、10C、19.8D、11.3正确答案：B4.在汽车整流发电机的三相桥整流电路中，任何一个六分之一周期内，正极性二极管组和负极性二极管组中，（）二极管处于导通状况。
A、正极性组有2个和负极性组有2个B、正极性组有1个和负极性组有2个C、正极性组有2个和负极性组有1个D、正极性组有1个和负极性组有1个正确答案：D5.汽车的干荷蓄电池，在充注电解液后（）就可使用。
A、静置10分钟B、立即C、静置30分钟D、静置50--60分钟正确答案：C6.NPN三极管处于放大状态时（）。
A、发射结正偏，集电结反偏B、发射结反偏，集电结反偏C、发射结反偏，集电结正偏D、发射结正偏，集电结正偏正确答案：A7.把一个0.1H的电感元件接到频率为50HZ的正弦电路中,其感抗等于（）.A、31.4欧姆B、47.1欧姆C、15.7亨D、0.0314亨正确答案：A8.集成运放一般分为两个工作区,它们分别是()。
A、正反馈与负反馈B、线性与非线性C、虚断和虚短正确答案：B9.当对称三相电源作星形联接时，其线电压UCB在相位上比相电压UA（）。
A、滞后30°B、超前60°C、超前90°D、滞后120°正确答案：C10.四位移位寄存器构成扭环形计数器是()计数器。
A、十六进制B、八进制C、四进制正确答案：C11.关于交流电路中电感元件的说法，正确的是（）A、电感元件可视作短路B、电感元件能储存电场能量C、电感元件是耗能元件D、电感元件能储存磁场能量正确答案：D12.各种电压比较器的输出状态只有()。

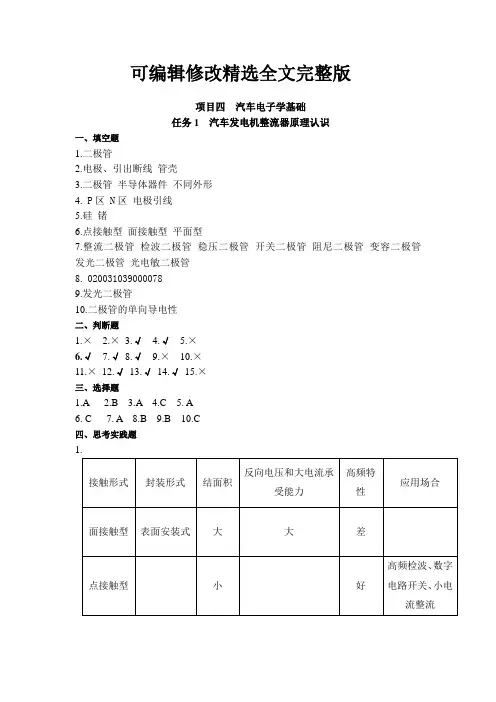

可编辑修改精选全文完整版项目四汽车电子学基础任务1 汽车发电机整流器原理认识一、填空题1.二极管2.电极、引出断线管壳3.二极管半导体器件不同外形4. P区 N区电极引线5.硅锗6.点接触型面接触型平面型7.整流二极管检波二极管稳压二极管开关二极管阻尼二极管变容二极管发光二极管光电敏二极管8. 0200310390000789.发光二极管10.二极管的单向导电性二、判断题1.×2.×3.√4.√5.×6.√7.√8.√9.×10.×11.×12.√13.√14.√15.×三、选择题1.A2.B3.A4.C5. A6. C7. A8.B9.B 10.C四、思考实践题3.答：发动机、电子控制单元、卡门涡流式空气流量计、仪表板指示灯、前照灯、尾灯等。
4.答：利用二极管的单向导电性，可以组成整流、续流、限幅及检波等电路应用到汽车电路中。
5.答：在汽车交流发电机中，就是利用二极管组成的整流板将发电机发出的三相交流电整流为直流电。
硅二极管具有单向导电性，在某一瞬间，正极二极管上那一项的电压最高，那一项的正极管子就获得正向电压而导通。
负极管上那一项的电压最低，那一项的负极管子就获得正向电压而导通。
任务2一、填空题1.转子定子硅整流器2.起动机直流交流3.磁场交流电直流电4.导通挡位输出端子整流器各接柱导通5.导通挡位负管的外壳整流器各接柱导通二、判断题1.×2.√3.√4.×5.×6.×三、思考实践题1.答：会导致发电机的端电压急剧升高，这是发电机中的硅二极管以及调节器中的电子元件将有被击穿的危险。
2.答：专门用来供给磁场电流。
任务3一、填空题1.晶体三极管半导体三极管三个杂质区两个PN结电极2. NPN PNP3.NPN 型三极管PNP型三极管两个PN 结二极管4.V 两种不同类型电流的方向5.NPN型PNP型6. PNP型锗三极管NPN型锗管PNP型硅三极管NPN型硅三极管7.低频管高频管8.三极管的特性曲线9. 0.7V0.3V10.三个截止区放大区饱和区11.开关励磁二、判断题1.√2.√3.√4.×5.×6.×7.√8.√9.√10. ×三、选择题1. B2.A3.C4. A5.A6.B7. B8.C9.B 10.C 11.B四、思考实践题1.答：电阻R4、R5、R6、R7为晶体管的偏置电阻；稳压管VS2起到过电压保护作用，利用稳压管的稳压特性，可对发电机所产生的正向瞬变过电压起保护作用，并可以利用其正向导通特性。
汽车电工电子技术复习题（含参考答案）一、单选题（共50题，每题1分，共50分）1、导线是指连接电源与用电器的金属线，它可以把电源产生的电能输送到用电器，汽车的导线常用（）等材料制成。
A、铝、银B、铜、铁C、铜、铝D、铝、铁正确答案：C2、更换柴油汽车蓄电池时,正确的拆卸次序是（）。
A、蓄电池之间连线→搭铁线→火线B、火线→蓄电池之间连线→搭铁线C、蓄电池之间连线→火线→搭铁线D、搭铁线→蓄电池之间连线→火线正确答案：D3、交流电的有效值是根据交流电的（）确定的。
A、最大值B、平均值C、功率D、热效应正确答案：D4、进行正弦交流量的运算时，往往将正弦交流量用（）表示，可以是运算准确、简便。
A、向量法（相量法）B、解析法C、波形法D、三者一样简便正确答案：A5、稳压二极管的正常工作状态是（）。
A、截止状态B、反向击穿状态C、任意状态D、导通状态正确答案：B6、用较小电流表测量大电流时，下列方法中正确的是（）后再进行测量。
A、将电流表与一阻值很大的电阻并联B、将电流表与一小电阻串联C、将电流表直接串联在电路D、将电流表与一阻值很小的电阻并联正确答案：D7、理想运放的两个重要结论是( )。
A、虚断与虚短B、断路与短路C、虚短与虚地正确答案：A8、在交流电路中，流过该元件的电流与其两端的电压相位相同的元件是（）A、电感B、电阻C、开关D、电容正确答案：B9、汽车硅整流发电机定子铁心是用厚度为（）mm硅片叠成。
A、1.5～2.0B、1.0～1.5C、0.5～1.0D、0.25～0.5正确答案：C10、把一个0.1H的电感元件接到频率为50HZ的正弦电路中,其感抗等于（）.A、0.0314亨B、15.7亨C、47.1欧姆D、31.4欧姆正确答案：D11、在电工仪表中，仪表的相对额定误差，是指在正常条件下测量可能产生的最大基本误差与（）之比A、相对误差B、绝对误差C、真实值D、仪表最大量程正确答案：D12、CAN总线传输系统，是在（）之间进行通信的A、传感器、执行装置与电脑三者B、传感器与电脑C、电脑与电脑D、执行装置与电脑正确答案：C13、测得NPN型三极管上各电极对地电位分别为Ve＝2.1V，Vb＝2.8V，Vc＝4.4V，说明此三极管处在（）。
汽车电工电子技术基础习题库及答案一、单选题（共40题，每题1分，共40分）1、汽车发电机中，硅整流二极管的作用是将发电机输出的交流电转变为直流电，同时阻止电流逆流至（）A、启动机Bs点火开关C、发电机D、蓄电池正确答案：C2、电源电动势是2V,内电阻是0.1。
时。
当外电路断路时，电流和电源端电压分别是（）A、0A,OVB、20A,2VC、20A,OVD、0A,2V正确答案：D3、标明“100。
、4W”和“100Q、25W”的两个电阻串联时，允许加的最大电压（）A、70VB、40VC、14VD、210V正确答案：B4、我国安全用电规定安全电压为（）以下A、46VB、36VC、60VD、56V正确答案：B5、理想运算放大器的开环电压放大倍数是（）A、小于零B、零C、无穷大D、120dB正确答案：C6、外热式电烙铁的烙铁芯安装在（）A、烙铁芯的外部B、烙铁头的外部C、烙铁头的内部D、烙铁芯的内部正确答案：B7、直流电动机工作时，能量的转化情况是（）A、电能转化为机械能B、电能转化为化学能C、化学能转化为机械能D、机械能转化为电能正确答案：A8、汽车用的蓄电池电动势为（）A、24VB、12或24VC、36VD、12V正确答案：B9、用一只伏特表测量一只接在电路中的稳压二极管的电压，读书只有O.7V,这种情况表明该稳压二极管（）A、正向导通B、工作正常C、接反D、处于击穿状态正确答案：C10、在电路中，负载通常与元器件、导线、插接器、开关和各种控制保护装置OA、并联连接B、混联连接C、复联连接D、串联连接正确答案：D11、某种节日彩灯正常发光时的电流为0.5A,电阻为20Q,现将这样的彩灯若干只串联接在220V的电源上，为使小灯泡正常发光，至少要（）A、22只B、6只C、20只D、10只正确答案：A12、当点火开关在起动位置时，（）提供起动机所需的电力。
A、蓄电池B、点火钥匙C、发电机D、起动机正确答案：A13、二极管分类中以下不属于按结构分类的是（）A、平面型B、点接触型C、面接触型D、曲面型正确答案：D14、负载在额定功率下的工作状态为OA、满载B、轻载C、超载D、空载正确答案：A15、NPN型和PNP型晶体管的区别是（）A^掺入的杂质元素不同B、P区和N区的位置不同C、管脚排列方式不同D、有两种不同的材料硅和锚制成正确答案：B16、二极管有（）个PN结。
《汽车电工电子基础》试题库一、填空题1、一般电路由＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿和连接导线四个部分组成。
2、电路通常有＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿三种状态。
3、电荷的＿＿＿＿＿＿＿＿＿移动形成电流，电流用符号＿＿＿＿＿＿＿＿＿表示。
4、电流不仅有＿＿＿＿＿＿＿＿＿，而且有＿＿＿＿＿＿＿＿＿，习惯上规定以＿＿＿＿＿＿＿＿＿移动的方向为电流的方向。
5、电流表必须＿＿＿＿＿＿＿＿＿接到被测量的电路中，直流电流表接线柱标明的“+”“-”记号，应与电路的极性＿＿＿＿＿＿＿＿＿。
6、电压表必须＿＿＿＿＿＿＿＿＿接到被测电路的两端，电压表的＿＿＿＿＿＿＿＿＿端接高电位，＿＿＿＿＿＿＿＿＿端接低电位。
7、导体电阻的大小与＿＿＿＿＿＿＿＿＿及＿＿＿＿＿＿＿＿＿有关，用公式表示为＿＿＿＿＿＿＿＿＿。
8、＿＿＿＿＿＿＿＿＿＿＿＿＿＿叫外电路，＿＿＿＿＿＿＿＿＿＿＿＿＿＿叫内电路。
9、将阻值为R1,R2的电阻串接在总电压为U的电路中，则两个电阻两端的电压分别为U1=＿＿＿＿＿＿＿＿＿,U2=＿＿＿＿＿＿＿＿＿。
10、在一个电路中，既有电阻的＿＿＿＿＿＿＿＿＿，又有电阻的＿＿＿＿＿＿＿＿＿，这种连接方式称混联。
11、电流通过导体使导体发热的现象称为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
12、把5Ω的电阻R1和10Ω的电阻R2串联接在15V的电路上，则R1消耗的电功率是＿＿＿＿＿＿＿＿＿W。
若把R1,R2并联在另一电路上，R1消耗的电功率是10W，则R2消耗的电功率是＿＿＿＿＿＿＿＿＿W。
13、有一只标有“1KΩ 10W”的电阻，允许通过的最大电流是＿＿＿＿＿＿＿＿＿A，允许加在它两端的最大电压是＿＿＿＿＿＿＿＿＿V。
14、将“220V 40W”和“220V 40W”的灯泡并联在220V的电路中，＿＿＿＿＿＿＿＿＿灯泡亮些，若将它们串联在220V的电路中，＿＿＿＿＿＿＿＿＿灯泡亮些。
汽车电工电子技术习题（附参考答案）一、单选题（共52题，每题1分，共52分）1.两个稳压值都为6V的硅稳压管，同向串联时的稳压值是（）A、6.7VB、6VC、12VD、3V正确答案：C2.串联电路最大的特点是（）A、无法确定B、电流相等C、电压相等D、电阻相等正确答案：B3.汽车电气设备选用的普通低压导线常采用（）A、铜质多丝硬线B、铜制多丝软线C、铜质单丝软线D、铜质单丝硬线正确答案：B4.有“万能半导体放大器件”之称的是（）A、三极管B、集成运算放大器C、电容D、二极管正确答案：B5.集成运算放大器对输入级的主要要求是（）A、尽可能高的输入电阻，尽可能小的零点漂移B、尽可能高的电压放大倍数C、尽可能大的带负载能力D、都可以正确答案：A6.交流发电机中每相绕组的线圈个数应（）A、不相等B、相等C、没关系D、以上都不对正确答案：B7.电动势的单位为（）。
A、AB、VC、ΩD、J正确答案：B8.一用电器测得其电阻为55Ω，使用时电流为4A，则其供电线路的电压为（）A、100VB、110VC、200VD、220V正确答案：D9.在一个电路中，要说某点的电位是多少，必须选择一个（）。
A、电源B、参考点C、电阻D、用电器正确答案：B10.焊接汽车金属地盘应该选择（）的电烙铁A、20W以上B、25W以上C、70W以上D、100W以上正确答案：D11.中功率继电器的触头负载电流为（）A、0.2～2AB、2～10AC、10～20AD、20～100A正确答案：B12.当输出特性曲线靠近纵轴的区域时，Uce<Ube，则发射结和集电结的状态是（）A、Ub>Uc>UeB、Ub>Ue>UcC、Ub=Uc=UeD、Ub<Uc<Ue正确答案：A13.我国规定，安全电压在人任何情况下均不得超过（）有效值A、48VB、50VC、36VD、60V正确答案：B14.两个电阻R1和R2串联，已知R1：R2=2：1，则电阻上的电压比是（）A、1：1B、2：1C、3：1D、1：2正确答案：B15.我国的工业与民用用电一般为（）A、70Hz，220V/110V的交流电B、60Hz，380V/220V的交流电C、50Hz，380V/220V的交流电D、50Hz，220V/110V的交流电正确答案：C16.在P型半导体中，多数载流子是（）A、电子B、空穴C、电子空穴对D、原子核正确答案：B17.下列不属于半导体材料的特性是（）A、导电性B、热敏性C、光敏性D、掺杂性正确答案：A18.用数字万用表测量某未知电阻时，正确的测量方法为（）A、从中间挡位向高挡位依次测试B、量程由大到小依次测试C、量程由小到大依次测试D、从中间挡位向低挡位依次测试正确答案：B19.电磁继电器是用来操纵高电压、强电流的开关，其主要作用是（）A、节约用电B、操作简单C、安全方便D、以上都是正确答案：C20.若A电点位为20V，B电点位为6V，则A、B两点间的电压为（）V。
汽车电工电子习题库+参考答案一、判断题（共100题，每题1分，共100分）1.基础油品质由低到高分别是矿物油→半合成油→全合成油A、正确B、错误正确答案：A2.汽车在行驶过程中造成他人（受害人）财产损失或者人身伤亡，致害人依法需要承担侵权赔偿责任。
A、正确B、错误正确答案：A3.EV纯电动汽车的优点是对环境污染小。
A、正确B、错误正确答案：A4.汽车贴膜在任何时候都可以进行。
A、正确B、错误正确答案：B5.承载式车身的特点是汽车没有车架，车身就作为发动机和底盘各总成的安装基础。
在此种情况下，上述各种载荷全部由汽车车身承受A、正确B、错误正确答案：A6.汽车三包规定历经10年，7个阶段，已于2013年10月1日起正式施行。
A、正确B、错误正确答案：A7.械增压不存在涡轮增压的低转数动力不足的问题，而且更为省油A、正确B、错误正确答案：B8.桑塔纳轿车由一汽－大众汽车公司生产A、正确B、错误正确答案：B9.中国第一跑出自于上海大众A、正确B、错误正确答案：B10.一般经涡轮增压后的发动机动力能比原发动机增加40%或更高；而缺点就是我们常说的“迟滞性”A、正确B、错误正确答案：A11.发动机由曲轴连杆机构、配气机构、燃料供给系、传动系、润滑系、冷却系、和起动装置等组成A、正确B、错误正确答案：A12.燃烧室容积：在上止点位置时活塞的顶部与缸盖之间的容积A、正确B、错误正确答案：A13.消费者的车辆三包责任范围内，其已符合退车条件，但是消费者在向经销商提出退车请求时，发现找不到购车发票，经销商能答应消费者的退车请求A、正确B、错误正确答案：B14.风扇工作时，风是向散热器方向吹的，这样有利于散热A、正确B、错误正确答案：B15.车桥的功用是：传递车架与车轮之间的各个方向的作用力A、正确B、错误正确答案：A16.日本本田公司生产出T型车，又创造了精益生产方式A、正确B、错误正确答案：B17.发动机工作温度过高时，应立即打开散热器盖，加入冷水A、正确B、错误正确答案：B18.辐条式车轮用于赛车和高级轿车A、正确B、错误正确答案：A19.电喷发动机的蓄电池可以随便拆除A、正确B、错误正确答案：B20.辐条式车轮是目前汽车上使用最多的车轮A、正确B、错误正确答案：A21.矿物油可以使用传统溶剂精炼矿物油或通过加氢裂解矿物油的方法获取。

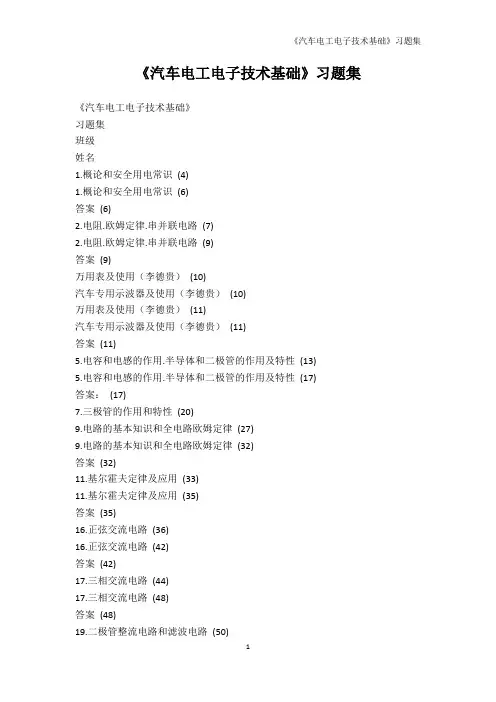

《汽车电工电子技术基础》习题集《汽车电工电子技术基础》习题集班级姓名1.概论和安全用电常识(4)1.概论和安全用电常识(6)答案(6)2.电阻.欧姆定律.串并联电路(7)2.电阻.欧姆定律.串并联电路(9)答案(9)万用表及使用（李德贵）(10)汽车专用示波器及使用（李德贵）(10)万用表及使用（李德贵）(11)汽车专用示波器及使用（李德贵）(11)答案(11)5.电容和电感的作用.半导体和二极管的作用及特性(13)5.电容和电感的作用.半导体和二极管的作用及特性(17)答案：(17)7.三极管的作用和特性(20)9.电路的基本知识和全电路欧姆定律(27)9.电路的基本知识和全电路欧姆定律(32)答案(32)11.基尔霍夫定律及应用(33)11.基尔霍夫定律及应用(35)答案(35)16.正弦交流电路(36)16.正弦交流电路(42)答案(42)17.三相交流电路(44)17.三相交流电路(48)答案(48)19.二极管整流电路和滤波电路(50)19.二极管整流电路和滤波电路(52)答案(52)20．三极管基本放大电路(53)20．三极管基本放大电路(57)答案(57)22.集成运算放大电路及应用(58)22.集成运算放大电路及应用(61)答案(61)24.数字电路基础(62)24.数字电路基础(64)答案(64)25.逻辑电路及应用(65)25.逻辑电路及应用(70)答案(70)30.触发器(71)30.触发器(74)答案(74)31.计数器(75)31.计数器(81)答案(81)32.寄存器(82)32.寄存器(83)答案(83)33.磁路及基本定律(84)33.磁路及基本定律(86)答案(86)35.三相异步电动机的结构和工作原理(87)36.三相异步电动机的控制(87)35.三相异步电动机的结构和工作原理(89)36.三相异步电动机的控制(89)答案(89)37.直流电动机(90)38.交流发电机(90)37.直流电动机(91)38.交流发电机(91)答案(91)1.概论和安全用电常识一、判断题：1．电力系统由发电、输送、变电、配电和用电五部分构成。
汽车电工电子技术题库及参考答案一、单选题（共43题，每题1分，共43分）1.关于交流电路中电感元件的说法，正确的是（）A、电感元件可视作短路B、电感元件能储存电场能量C、电感元件是耗能元件D、电感元件能储存磁场能量正确答案：D2.国产柴油车的发电机调节器应调整的电压范围是（）V。
A、27.6—30.4B、26.4—29.6C、24.8—26.6D、25.2—28.6正确答案：B3.晶体二极管有点接触型和面接触型等多种,其中面接触型二极管的特点是（）A、高频性能好B、能通过较大电流C、不适用于大功率D、结电容小正确答案：B4.若使三极管具有电流放大能力，必须满足的外部条件是（）A、发射结正偏、集电结反偏B、发射结正偏、集电结正偏C、发射结反偏、集电结正偏D、发射结反偏、集电结反偏正确答案：A5.PN节正向导通时，需要外加一定的电压U，此时电压U的正端应接PN 节的（），负端应接PN节的（）。
A、P区、N区B、P区、P区C、N区、P区D、N区、N区正确答案：A6.汽车硅整流发电机三相绕组的相端与元件板上的（）连结。
A、整流二极管B、可控硅管C、三极管D、稳压管正确答案：A7.三相桥式整流电路由（）只正极管和（）只负极管组成。
A、三、三B、一、一C、二、三D、二、二正确答案：A8.基本积分电路中的电容器接在电路的( )。
A、反相端与输出端之间B、反相输入端C、同相输入端正确答案：A9.按计数器的进位制或循环模数分类,计数器可为( )计数器。
A、同步和异步B、二进制、十进制或任意进制C、加计数、减计数正确答案：B10.当晶体三极管导通时,基极电流为0.05毫安,发射极电流为2毫安, 则三极管的静态电流放大系数为（）。
A、39B、101C、20D、41正确答案：A11.能驱动七段数码管显示的译码器是( )。
A、74LS148B、74LS48C、TS547D、74LS138正确答案：B12.按各触发器的状态转换与时钟输入CP的关系分类,计数器可为( )计数器。
《汽车电工电子技术基础》习题集班级姓名1.概论和安全用电常识 (4)1.概论和安全用电常识 (6)答案 (6)2.电阻.欧姆定律.串并联电路 (7)2.电阻.欧姆定律.串并联电路 (9)答案 (9)万用表及使用（李德贵） (10)汽车专用示波器及使用（李德贵） (10)万用表及使用（李德贵） (11)汽车专用示波器及使用（李德贵） (11)答案 (11)5.电容和电感的作用.半导体和二极管的作用及特性 (13)5.电容和电感的作用.半导体和二极管的作用及特性 (17)答案： (17)7.三极管的作用和特性 (20)9.电路的基本知识和全电路欧姆定律 (27)9.电路的基本知识和全电路欧姆定律 (32)答案 (32)11.基尔霍夫定律及应用 (33)11.基尔霍夫定律及应用 (35)答案 (35)16.正弦交流电路 (36)16.正弦交流电路 (42)答案 (42)17.三相交流电路 (44)17.三相交流电路 (48)答案 (48)19.二极管整流电路和滤波电路 (50)19.二极管整流电路和滤波电路 (52)答案 (52)20．三极管基本放大电路 (53)20．三极管基本放大电路 (57)答案 (57)22.集成运算放大电路及应用 (58)22.集成运算放大电路及应用 (61)答案 (61)24.数字电路基础 (62)24.数字电路基础 (64)答案 (64)25.逻辑电路及应用 (65)25.逻辑电路及应用 (70)答案 (70)30.触发器 (71)30.触发器 (74)答案 (74)31.计数器 (75)31.计数器 (81)答案 (81)32.寄存器 (82)32.寄存器 (83)答案 (83)33.磁路及基本定律 (84)33.磁路及基本定律 (86)答案 (86)35.三相异步电动机的结构和工作原理 (87)36.三相异步电动机的控制 (87)35.三相异步电动机的结构和工作原理 (89)36.三相异步电动机的控制 (89)答案 (89)37.直流电动机 (90)38.交流发电机 (90)37.直流电动机 (91)38.交流发电机 (91)答案 (91)1.概论和安全用电常识一、判断题：1．电力系统由发电、输送、变电、配电和用电五部分构成。
( )2．一般情况下规定安全电压为36V以下，人体通过40mA电流就会有生命危险。
（）3．常见的触电方式有单相触电、双相触电和跨步触电。
( )4．接地的主要作用是保证人身和设备的安全，若按接地的目的及工作原理来分工作接地、保护接地、保护接零和重复接地( )。
5．在照明用电系统中，开关应接在零线上，洗衣机的金属外壳可靠保护接地或保护接零。
（）二、简答题1．为什么要采用高压输电？2.你知道安全电压值？3．在安装灯具线路时，为什么要采用“火（相）线进开关，地（零）线进灯头”的做法？4．什么是保护接零？保护接零有何作用？5．什么是保护接地？保护接地有何作用？6．在同一供电线路上能采用多种保护措施吗？为什么？1.概论和安全用电常识答案一、判断题：1．√2．×3．√4．√5．×二、简答题1．答：采用高压输电的原因，采用高压输电可以保证输送电功率不变的情况下，减少输送过程中电能的损耗。
2.答：安全电压普通情况下为36V，特殊潮湿的场合为24V或12V。
3．答：火线带有220V的电压，而零线的电压为0V，“火（相）线进开关，地（零）线进灯头”是为了在灯熄灭的时候，电灯不带电。
4．答：保护接零就是在电源中性点接地的三相四线制中，把电气设备的金属外壳与中线联接起来。
这时，如果电气设备的绝缘损坏而碰壳，由于中线的电阻很小，所以短路电流很大，立即使电路中的熔丝烧断，切断电源，从而消除触电危险。
5．答：把电气设备的金属外壳用导线和埋在地中的接地装置联接起来，叫做保护接地。
电气设备采用保护接地以后，即使外壳围绝缘不好而带电，这时工作人员碰到机壳就相当于人体和接地电阻并联，而人体的电阻远比按地电阻大，因此流过人体的电流就很微小，保证了人身安全。
6．答：在同一供电线路上，不允许一部分电气设备保护接地，另一部分电气设备保护接零。
因为接地设备绝缘损坏外壳带电时，若有人同事触到接地设备外壳和接零设备的外壳，人体将承受相电压，这是非常危险的。
2.电阻.欧姆定律.串并联电路一、判断题：1.已知R1=5Ω，R2=10Ω，把R1、R2串联起来，并在其两端加15V的电压，此时R1所消耗的功率是5W。
( )2.有两个电阻R1和R2，已知R1＝2R2，把它们并联起来的总电阻为4Ω，则R1＝12Ω，R2=4Ω。
( )3.有两个电阻，把它们串联起来的总电阻为10Ω，把它们并联起来的总电阻为2.4Ω，这两个电阻的阻值分别为_4Ω__和_6Ω_。
( )4.已知R1和R2两个电阻，且R2=3R1，若串联在电路中，则R1消耗功率与R2消耗功率之比为1:3；若并联在电路中，则R1消耗功率与R2消耗功率之比为3:2。
( )5.有两电阻R1和R2，已知R1：R2＝1：4。
若它们在电路中串联，则电阻两端的电压比U1：U2＝1：4；流过电阻的电流比I1：I2=1：1，它们消耗的功率比P1：P2＝1：4。
若它们并联接在电路中，则电阻两端的电压之比U1：U2＝1：1；流过电阻的电流之比I1：I2＝4：1；它们消耗的功率之比P1：P2＝4：1。
( )6.电阻负载并联时，因为电压相等，所以负载消耗的功率与电阻成反比；电阻负载串联时，因为电流相等，所以负载消耗的功率与电阻成反比。
( )7.有二根同种材料的电阻丝，长度之比为1：2，横截面积之比为2：3，则它们的电阻之比是3：4。
( )8.一段导线的电阻值为R，若将其对折合并成一条新导线，其阻值为R/2。
( )9.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成正比，与电阻R成反比，其表达式为I=U/R。
( )二、选择题1.有一根阻值为1Ω的电阻丝，将它均匀拉长为原来的3倍，拉长后的电阻丝的阻值为（）A.1ΩB.3ΩC.6ΩD.9Ω2.一电阻两端加15V电压时，通过3A的电流，若在电阻两端加18V电压时，通过它的电流为（）A.1AB.3AC.3.6AD.5A三、计算题1.如图2.47所示电路中，AB间的电压为12V，流过电阻R1的电流为1.5A，R1＝6Ω，R2＝3Ω，试求R3的电阻值。
2.电阻.欧姆定律.串并联电路答案一、判断题：1.√2.×3.√4.×5.√6.×7.√8.×9.√二、选择题1.D2.A三、计算题1.解：U 1＝R 1I 1＝6×1.5＝9VU 23＝U AB －U 1＝12－9＝3VR 23＝123I U ＝5.13＝2Ω R 23＝3232R R R R 解得R 3＝6Ω万用表及使用（李德贵）汽车专用示波器及使用（李德贵）简答题：1.数字万用表的功能有那些？2.简述测量电阻元件电阻的方法。
3.简述测量线路中电阻的方法。
4.简述汽车电路中测试某测试点对地电压的方法。
5.简述判别三极管基极和三极管类型的方法。
6.简述判别二极管极性和好坏的方法。
7. 汽车专用示波器的功能有那些？万用表及使用（李德贵）汽车专用示波器及使用（李德贵）答案1答：数字万用表可测量电流、电压、电阻、转速、闭合角、频率、占空比、二极管、电容等参数。
2答：1）转动功能选择旋转开关至Ω；2）按下功能选择按钮select至屏上显示：Ω电阻3）按量程选择按钮Rang选择量程：默认为自动量程,按下一次转换为手动量程，从手动量程按下2s以上转换为自动量程；4）将红表笔插入Ω插孔，将黑表笔插入COM插孔；5）短接红表笔，按REL键，直到显示0松开；6）将红、黑表笔与被测电阻两端接触，显示较稳定时读数并记录。
3答：1）转动功能选择旋转开关至Ω；2）按下功能选择按钮select至屏上显示：Ω电阻3）按量程选择按钮Rang选择量程：默认为自动量程,按下一次转换为手动量程，从手动量程按下2s以上转换为自动量程；4）将红表笔插入Ω插孔，将黑表笔插入COM插孔；5）短接红表笔，按REL键，直到显示0松开；6）断开电源，断开被测电阻一端；7）将红、黑表笔与被测电阻两端接触，显示较稳定时读数并记录。
4答：1）转动功能选择旋转开关至V2）按下功能选择按钮select或DC/AC按钮至屏上显示：DC（直流）3）按量程选择按钮Rang选择量程：默认为自动量程,按下一次转换为手动量程，从手动量程按下2s以上转换为自动量程4）将红表笔插入V插孔，将黑表笔插入COM插孔5）按REL清零6）接通电路电源7）将黑（-）表笔与发动机或车身搭接，将红（+）表笔与被测点搭接，显示较稳定时读数并记录。
5答：选用欧姆档的R*100（或R*1K）档，先用红表笔接一个管脚，黑表笔接另一个管脚，可测出两个电阻值，然后再用红表笔接另一个管脚，重复上述步骤，又测得一组电阻值，这样测3次，其中有一组两个阻值都很小的，对应测得这组值的红表笔接的为基极，且管子是PNP型的；反之，若用黑表笔接一个管脚，重复上述做法，若测得两个阻值都小，对应黑表笔为基极，且管子是NPN 型的。
6答：选用欧姆档的R*100（或R*1K）档，先用红表笔接一个管脚，黑表笔接另一个管脚，可测出一个电阻值，然后再反接，又测得一个电阻值，若两个值值都小或都大，二极管损坏；若一个较小，一个很大，测试电阻值较小的红表笔为“+”、黑表笔为“-”。
7答：1）次级点火分析功能2）简易示波器功能3）专用示波器功能4）数字电压表功能5）元件测试功能6）其它功能：波形回放、屏幕抓取、文件等5.电容和电感的作用.半导体和二极管的作用及特性一、判断题：1.组成电容器的两个导体叫极板，中间的绝缘物质叫介质。
( )2.1F=106µF=1012PF( )3.电容器的额定工作电压一般称耐压，接到交流电路中，其额定工作电压小于交流电压最大值。
( )4.串联电容器的总电容比每个电容器的电容小，每个电容器两端的电压和自身容量成反比。
( )5.以空气为介质的平行板电容器电源对其充电后，将电源断开，若增大电容器极板正对面积，则C将增大，Q不变，U变小；若电源不断开，减小两板之间的距离，则C将增大，Q不变，U变大。
( )6.两个电容器的电容和额定工作电压“10µF25V”，“20µF15V”；现将它们并联后接在10V的直流电源上，则它们储存的电量分别是10-4C和2×10-4C，并联后等效电容是20µF，允许加的最大电压是15V；若将它们串接在30V的直流电源上，则它们的端电压分别为20V，10V，串联后等效电容为6.67µF，允许加的最大电压是37.5V。
