中考物理电路中的串联与并联电路是电流在导体中流动形成的一种电子运输系统。
在中考物理考试中，电路的串联与并联是重要的概念。
本文将详细介绍串联与并联的概念、特点及其在实际应用中的意义。
同时，通过实例和图表来说明串联与并联在电路中的作用。
一、串联电路所谓串联电路，是指电流在电路元件中依次穿过各个元件，在元件之间呈现连续相同的电流。
串联电路可以简化为电流只有一个路径流动的电路。
1. 串联电路的特点串联电路有以下特点：（1）电流相同：串联电路中，电流通过每个元件时是相同的，因为电流只有一个路径流动。
（2）电压分配：串联电路中，总电压等于各个元件电压之和，电压按照元件阻值的比例分配。
2. 串联电路的应用串联电路在日常生活和工程中有广泛应用，例如：（1）串联电阻：在电路中通过串联电阻可以实现电阻的累加效果，用于调节电路的电阻值。
（2）串联电池：在需要大电流时，可以通过串联多个电池来提供所需电流。
（3）串联灯泡：串联灯泡时，电流依次通过每个灯泡，如果一个灯泡坏了，其他灯泡仍能正常发光。
二、并联电路所谓并联电路，是指电流在电路元件中分成若干路径流动的电路。
并联电路可以简化为电压只有一个路径的电路。
1. 并联电路的特点并联电路有以下特点：（1）电压相同：并联电路中，每个元件的电压是相同的，因为电压只有一个路径。
（2）电流分配：并联电路中，总电流等于各个元件电流之和，电流按照元件阻值的倒数的比例分配。
2. 并联电路的应用并联电路也有广泛的应用，例如：（1）并联电阻：在需要调节电路的总电阻值时，可以通过并联电阻来实现。
（2）并联电容器：并联电容器能够增加储存电荷的总量，用于电路的能量储存。
（3）并联发光二极管(LED)：并联多个LED可以提高亮度和灯光的稳定性。
三、串联与并联的比较串联与并联电路在电路设计和应用中有各自的特点和适用场景。
下面是串联与并联的比较：（1）电流与电压关系：串联电路中电流相同，电压分配；并联电路中电压相同，电流分配。

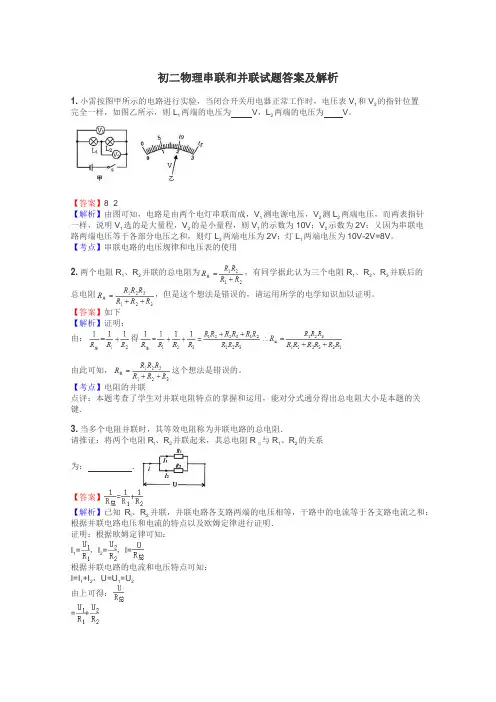

初二物理串联和并联试题答案及解析1. 小雷按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V 1和V 2的指针位置完全一样，如图乙所示，则L 1两端的电压为 V ，L 2两端的电压为 V 。
【答案】8 2【解析】由图可知，电路是由两个电灯串联而成，V 1测电源电压，V 2测L 2两端电压，而两表指针一样，说明V 1选的是大量程，V 2的是小量程，则V 1的示数为10V ；V 2示数为2V ；又因为串联电路两端电压等于各部分电压之和，则灯L 2两端电压为2V ；灯L 1两端电压为10V-2V=8V 。
【考点】串联电路的电压规律和电压表的使用2. 两个电阻R 1、R 2并联的总电阻为，有同学据此认为三个电阻R 1、R 2、R 3并联后的总电阻，但是这个想法是错误的，请运用所学的电学知识加以证明。
【答案】如下 【解析】证明： 由：得由此可知，这个想法是错误的。
【考点】电阻的并联点评：本题考查了学生对并联电阻特点的掌握和运用，能对分式通分得出总电阻大小是本题的关键．3. 当多个电阻并联时，其等效电阻称为并联电路的总电阻．请推证：将两个电阻R l 、R 2并联起来，其总电阻R 总与R 1、R 2的关系为： ．【答案】【解析】已知R l 、R 2并联，并联电路各支路两端的电压相等，干路中的电流等于各支路电流之和；根据并联电路电压和电流的特点以及欧姆定律进行证明． 证明：根据欧姆定律可知： I 1=，I 2=，I=根据并联电路的电流和电压特点可知： I=I 1+I 2，U=U 1=U 2 由上可得：=+即：=+．【考点】欧姆定律的应用；并联电路的电流规律；并联电路的电压规律；电阻的并联．点评：本题考查并联电路电压和电流的特点以及欧姆定律的掌握情况，本题的关键是用电压和电阻表示电流．4.用一个开关能同时控制电路中的两盏灯，则这两盏灯:A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．以上说法都不对【答案】C【解析】用一个开关能同时控制电路中的两盏灯，这两盏灯可能是串联，也可能是并联。
初中物理串联电路和并联电路一、知识导航1．串联电路和并联电路（1）用电器连接的两种基本方式：串联和并联。
把用电器逐个顺次连接起来的方式，叫作串联；把用电器并列地连接起来的方式，叫作并联。
由用电器串联所组成的电路，叫作串联电路；由用电器并联所组成的电路，叫作并联电路。
（2）串联电路和并联电路的特点2．串联电路和并联电路的识别 （1）定义法识别串并联电路（如下图所示）若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。
电路类型用电器连接特点 电流路径开关的作用用电器工作特点串联电路首尾相连，无分支只有一条电流的路径控制所有用电器，开关的位置对它的控制作用无影响各用电器相互影响，若其中一个断路，其它用电器无法工作并联电路并列连接在两点之间有两条或两条以上的电流的路径干路开关控制所有用电器，支路开关只控制它所在支路的用电器各用电器互不影响，若其中一条支路断路，其它用电器可照常工作（2）电流流向法识别串并联电路从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。
若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。
电流流向法是电路分析中常用的一种方法。
（3）节点法识别串并联电路节点法：就是在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等，导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。
以右图为例，具体方法：先在图中各接点处用字母表示出来，如右图所示。
由“节点法”可知，导线的a端和c端看成一个点，导线的b端和d端看成一个点，这样L1、L2和L3的一端重合为一个点，另一端重合为另一个点，由此可知，该电路有三条支路，并由“电流流向法”可知，电流分三条叉，因此这个电路是三盏电灯的并联，等效电路如右图所示。
《串联与并联》一、知识回顾2.识别方法①定义法：若电路元件是逐个首位顺次相连，此电路即为串联电路，若各用电器“首首相连，尾尾相接”并列在电路两点间，此电路即为并联电路。
②电流法：识别电路时，电流从电源正极出发经各用电器回到负极，若电流只有一条路径，此电路即为串联电路，若电流有分支，此电路即为并联电路。
③节点法：在识别不规范电路时，不管导线有多长，只要其间没有电源、用电器等，导线两端点均可看成是同一个点，从而把电路化简。
④拆除法：根据串联电路各用电器互相影响，并联电路各用电器独立工作，互不影响，所谓“拆除法”就是基于这两个特点，逐个拆除电路中的用电器，根据电路中其他用电器中有无电流通过来识别电路。
二、典型例题1.如图1所示，这两个灯泡的连接方式是 ，其中一盏灯灯丝断开了或接触不良，则另一盏灯 发光（选填“会”或“不会”）开关断开时，灯L 1 ，灯L 2 （选填“亮”或“不亮”）解析：用电流法分析此电路，可知电流有两条路径，故两灯之间是并联，并联电路中各用电器之间独立工作，互不影响，开关位于干路，控制整个电路，故开关断开时，两灯均不亮。
答案：并联，会，不亮，不亮 图12.电路中有两个电灯，开关闭合，两灯均发光，开关断开，两灯均熄灭，关于两灯的连接方式，下列说法正确的是（ ）A.一定是串联B.一定是并联C.可能是串联，也可能是并联D.无法确定解析：开关能同时控制两盏电灯，则两灯之间可能是串联，也可能是并联，若是并联，开关一定位于干路上，故选C三、自我检测1.下列说法正确的是（ ）A.一个开关能同时控制两盏灯，那么这两盏灯一定是串联B.街道两旁的路灯，同时亮，同时灭，它们之间一定是串联C.在串联电路中，电流只有一条路径D.在并联电路中，各支路的电流都要流过干路2.现有一个电源，两只小灯泡L 1和L 2,两个开关S 1和S 2，导线若干，请你设计一个电路图，要求：当S 1和S 2都闭合时，两灯均发光；若只闭合S 1，则仅L 1发光；断开S 1、闭合S 2时两灯均不发光。
物理知识点电路中的串联与并联在物理学中，电路是指由导线、电源和电子器件等组成的电气设备，能够实现电流的流动和能量的传输。
在电路中，串联与并联是两种常见的连接方式，它们对电流和电压的传输有着不同的影响。
本文将深入探讨电路中的串联与并联的概念、特点和应用。
一、串联电路1. 概念串联电路是指将多个电器连接在一条导线上，依次相连形成一个闭合回路。
在串联电路中，电流只有一条路径可以流动，因此电流大小在各个电器中是相等的，而电压则会被分割，使每个电器消耗的电压和电源电压成比例。
2. 特点串联电路有以下几个特点：(1) 电流相等：由于电流只有一条路径可以流动，串联电路中的电流大小相等。
(2) 电压分割：串联电路中的电压会按照电器的电阻大小分配，电阻越大的电器消耗的电压越高。
(3) 总电压等于电压之和：串联电路中各个电器的电压之和等于电源电压，即 U = U1 + U2 + U3 + ... + Un，其中 U 是总电压，U1, U2,U3, ..., Un 是各个电器所消耗的电压。
串联电路在生活和工业中有着广泛的应用，例如：(1) 家庭中的电路连接，如灯泡、电视等便是采用串联的方式。
(2) 电子设备中的电路连接，例如手机、电脑等。
(3) 研究实验中的电路搭建，例如测量各个电器的电压和电流。
二、并联电路1. 概念并联电路是指将多个电器的正极连接到同一导线，负极连接到同一导线，形成多个平行的闭合回路。
在并联电路中，每个电器都能够独立地接收电流，电压在各个电器之间相等，而电流则会被分配。
2. 特点并联电路有以下几个特点：(1) 电压相等：由于各个电器的正极和负极之间是直接相连的，所以并联电路中的电压是相等的。
(2) 电流分配：并联电路中的电流会按照电器的电阻大小分配，电阻越小的电器接收到的电流越大。
(3) 总电流等于电流之和：并联电路中各个电器的电流之和等于总电流，即 I = I1 + I2 + I3 + ... + In，其中 I 是总电流，I1, I2, I3, ..., In 是各个电器所接收的电流。
初二物理串联和并联试题答案及解析1.当自动电压力锅压强过大或温度过高时，发热器都会停止工作. 压强过大时开关K 过压自动断开，温度过高时开关K过热自动断开。
如图表示K过压、K过热和锅内发热器的连接，其中正确的是（）【答案】A【解析】由题意可知，当温度过高时，过热开关断开，电热丝不能工作；当锅内压强过大时，过压开关断开，电热丝不能工作；即两个开关当一个达到危险条件时都要使发热器停止工作，设计时应该为串联，结合选项可知A符合题意，BCD均不符合题意．故选A．【考点】串、并联电路的设计2.如图所示，选择合适的电表符号填入电路空缺处，要求：当开关S闭合后，灯泡L1和L2正常发光，则（）A．甲为电流表，乙为电压表，丙为电流表B．甲为电流表，乙为电压表，丙为电压表C．甲为电压表，乙为电压表，丙为电流表D．甲为电压表，乙为电流表，丙为电流表【答案】A【解析】要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：电流表要串联在电路中使用，而电压表要与被测用电器并联；甲在干路中，与电源串联，因此为电流表；乙与灯L1并联，因此是电压表；而丙与L2串联在同一支路中，因此为电流表。
【考点】电压表和电流表的使用3.有两个电阻，R1＝4Ω，R2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1 ,U2，则, I1、I2、U1,U2分别为（）A．1∶1 2∶3B．2∶3 1∶1 C．1∶1 1∶1D．2∶3 2∶3【答案】A【解析】：∵串联电路各处的电流相等，∴两电阻串联时通过的电流相等，即I1：I2=1：1；∵U=IR，∴它们两端的电压之比U1：U2=R1：R2=4Ω：6Ω=2：3．所以选A【考点】欧姆定律、串联电路的特点点评：根据串联电路的电流特点可知两电阻串联时通过的电流关系，根据欧姆定律可知两电阻两端的电压关系．4.有关电路的串联和并联的说法中正确的是（）A．串联电路中只要有一个用电器断路所有电器也不工作B．并联电路中只要有一个用电器断路所有电器也不工作C．把用电器顺次连接起来的电路叫做并联电路D．把用电器并列连接起来的电路叫做串联电路【答案】A【解析】A、在串联电路中，电流只有一条通路，只要有一个用电器断路，所有电器也不工作，所以A正确；B、在并联电路中，电流有多条通路，用电器之间互不影响，所以B错；C、把用电器顺次连接起来的电路叫串联电路，所以C错；D、把用电器并列连接起来的电路叫做并联电路，所以D错．所以选A．【考点】串并电路的特点点评：电路的基本连接方式有串联和并联，把用电器顺次连接起来的电路叫做串联，串联时电流只有一条通路；把用电器并列连接起来的电路叫做并联，并联时电流由多条通路．据此分析判断．5.如图，要使R2、R3并联，应闭合开关，要使R1、R2串联，开关S1、S2应（填“断开”或“闭合”），【答案】S1、S2断开【解析】如图所示，电流从电源的正极流出经过电流表后，要使电阻R2、R3并联，则电阻R2、R3中必须有电流通过，所以应闭合开关S1、S2（电阻R1处于短路状态）；当开关S1、S2断开，R3处于开路状态，电阻R1、R2串联；【考点】串并联电路分析点评：电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．6.如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示．则V1用的量程是V，V2用的量程是V，小灯泡L1上的电压是．【答案】0～15，0～3，3.5V【解析】此电路为串联电路．L1与L2两端的电压之和等于V1的示数，V2的示数为L2两端的电压．V1的示数大于V2的示数．若V2选择0～15V的量程，则V1的示数总比V2小，不符合题意．所以V2应选择0～3V的量程，V1选择0～15V的量程．L1两端的电压应为V1示数与V2示数之差．解答：解：V1的示数应大于V2的示数，观察图中两电压表的示数，可知V1应选择0～15V的量程，读数为6V，V2应选择0～3V的量程，读数为2.5V．L1两端的电压为两电压表示数之差，既：6V﹣2.5V=3.5V．答：0～15，0～3，3.5V【考点】串联电路的电压规律；电压表的使用．点评：此题考查了串联电路中分压的关系，电压表量程的选取以及电压表的读数．7. 家庭中的电灯、电视机、电风扇等用电器都是 联在电路中的．小林家4月底电能表读数为2708.7 kW•h ，5月底电能表读数如图7所示，那么5月份他家消耗了 kW•h 的电能．【答案】并；110．【解析】本题抓住电能表的读数方法：（1）月末的减去月初的示数．（2）最后一位是小数．（3）单位kW•h ；家用电器都应该并联．解：家庭用的电灯、电视机和电风扇的连接方式是并联的，如图所示，消耗的电能W=2818.7kW•h ﹣2708.7kW•h=110kW•h ． 故答案为：并；110．【考点】电能表参数的理解与电能的求法；家庭电路的连接． 点评：本题考查了电能表的读数方法和家用电器的连接方式．8. 当多个电阻并联时，其等效电阻称为并联电路的总电阻．请推证：将两个电阻R l 、R 2并联起来，其总电阻R 总与R 1、R 2的关系为： ．【答案】【解析】已知R l 、R 2并联，并联电路各支路两端的电压相等，干路中的电流等于各支路电流之和；根据并联电路电压和电流的特点以及欧姆定律进行证明． 证明：根据欧姆定律可知： I 1=，I 2=，I=根据并联电路的电流和电压特点可知： I=I 1+I 2，U=U 1=U 2 由上可得：=+即：=+． 【考点】欧姆定律的应用；并联电路的电流规律；并联电路的电压规律；电阻的并联．点评：本题考查并联电路电压和电流的特点以及欧姆定律的掌握情况，本题的关键是用电压和电阻表示电流．9. 如图所示电路中，当开关S 闭合时，下列说法正确的是：A ．三只电流表A 1、A 2、A 3示数相同B ．电流表A 1、A 3示数相同C ．电流表A 2、A 3示数相同，A 1示数大于A 2、A 3的示数D ．电流表A 1的示数等于A 2和A 3示数之和【答案】C【解析】两个灯泡是并联的。
2021学年初中物理《串、并联电路中电流的规律》同步练习（一）含答案及解析一、选择题（共17题）1、如图所示的实物连接电路中，满足“灯L与L并联、电流表测量灯L,支路电流”条件的是：2、在“探究串联电路中的电流”实验中，某同学用电流表分别测出图5中a、b、c三处的电流大小.为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是：A.将电源两极对调，再次测量a、b、c三处的电流；B.改变开关S的位置，再次测量a、b、c三处的电流；C.将图中两只灯泡位置对调，再次测量a、b、c三处的电流；D.换用不同规格的灯泡，再次测量a、b、c三处的电流.3、如图所示，电路中能正确测出通过灯L2的电流的是:4、如图所示，通过L1的电流和通过L2的电流之比是2： 1,则A1表和A2表的示数之比是:A. 2： 3B. 3： 1C. 1： 2D. 2： 1.------------- 1| ---------------5、如图，三个电流表A 、A、、A.的示数分别为L、L、L ,它们的大小关系是:A.L=I-L.B. L>L=LC. L>L>LD. L> L> L.6、如图所示，用电流表测干路中电流的电路图，正确的是:7、三个相同的灯泡L 、L 、L,组成如图所示的电路，电流表A,、A、A,的示数分别为I,、I L,则它们之间的关系是：A. I,=LB. L=I,+IC. L=L+ID. L=I8、如图所示电路，三个相同的灯泡，当开关闭合时，电流表A,、A ：、原的读数分别为L, I L,则它三者的关系正确的是：9、用一个电源、一个开关、两个电流表、两个灯泡组成了如图所示的四个电路。
其中电流 表A,能正确测量灯L,的电流的是；10、用电流表测量灯泡L 的电流，如下面图1所示其中方法正确的是:11、如图所示，L,和L 是两只相同的小灯泡，当开关S 闭合后，电流表的示数: 3B. 13— 2 I,.C. L=L=L,D. L=3L.A. A,示数为零，A ：示数变大;B . A 。
