铁塔制造知识点总结一、铁塔的概述铁塔是以角钢、工字钢、槽钢等优质钢材为原料，通过切割、折弯、焊接、热镀锌等工艺加工制造而成的具有一定高度的结构建筑物。
其主要作用是用于支撑电力线路、通讯设备、天线等设施，是电力和通讯领域的重要设备。
二、铁塔的制造工艺1. 设计制图：铁塔的制造首先需要进行结构设计和制图设计，根据实际需要确定铁塔的形状、尺寸、结构和材料等参数，制作出详细的施工图纸。
2. 钢材加工：选用优质的角钢、工字钢、槽钢等钢材作为原材料，根据设计图纸要求进行切割、折弯和成型等加工处理。
3. 焊接组装：对加工好的钢材进行焊接组装，在保证塔身结构强度和稳定性的同时，进行细致的工艺检查和工艺控制。
4. 热镀锌：完成焊接组装后，铁塔需要进行热镀锌处理，以增加塔身的抗腐蚀性能，延长使用寿命。
5. 终检包装：对镀锌完成的铁塔进行终检，包括外观检查、尺寸检验、质量抽检等，合格后进行包装和运输。
三、铁塔的主要类型1. 电力铁塔：用于支撑输电线路和变电设备，分为角钢塔、工字钢塔、悬垂塔、角钢悬垂塔等类型。
2. 通讯铁塔：用于安装通讯设备、天线等设施，通常采用工字钢或角钢为主要材料。
3. 穿管铁塔：主要用于地面广播电视、微波通讯等场所，具有较强的抗风性能和抗振性能。
四、铁塔的制造材料1. 角钢：角钢是一种常见的材料，具有较高的强度和稳定性，广泛用于电力铁塔的制造。
2. 工字钢：工字钢具有较好的刚性和稳定性，适用于需要支撑大型设备和重型设备的铁塔。
3. 槽钢：槽钢具有较好的承载能力和抗压性能，适用于特殊场合的铁塔制造。
4. 热镀锌钢板：热镀锌钢板具有良好的抗腐蚀性能，适用于需要长期在潮湿环境中使用的铁塔。
五、铁塔的质量控制1. 原材料检验：对所有原材料进行严格的质量抽检和化学成分分析，保证原材料的质量达到要求。
2. 工艺控制：在加工制造过程中，严格按照设计要求和工艺标准进行加工，避免出现质量问题。
3. 焊接质量控制：焊接是铁塔制造中关键的工艺环节，需要进行焊接接头的质量检查和焊接工艺的控制。
铁塔塔型基本结构知识目录一、基本概念 (1)二、专业术语 (2)三、输电线路铁塔分类 (5)四、杆塔设计原则 (15)五、铁塔构造 (17)六、铁塔制造技术条件 (32)七、杆塔施工及验收要求 (49)一、基本概念1. 铁塔的定义铁塔是用来支撑和架空导线、避雷线和其他附件的塔架结构，使导线与导线、导线与铁塔、导线与避雷线之间、导线对地面或交叉跨越物保持规定的安全距离的高耸式钢结构物。
铁塔是高压输电线路上最常用的支持物，国内外大多采用热轧等肢角钢制造、螺栓组装的空间桁架结构，也有少数工程采用冷弯型钢、钢管或钢管混凝土结构，塔上部件一般都采用热浸镀锌防腐。
2.铁塔的组成如图1.1所示，整个铁塔主要由塔头、塔身和塔腿三大部分组成，如果是拉线铁塔还包含拉线部分。
塔头：从塔腿往上塔架截面急剧变化（出现折线）以上部分为塔头，如果没有截面急剧变化，那么下横担的下弦以上部分为塔头。
塔腿：基础上面的第一段塔架称为塔腿。
塔身：塔腿和塔架之间的部分称为塔身。
图1.1 杆塔组成二、专业术语输电线路常用专业术语主要有：杆塔高度、杆塔呼称高度、悬挂点高度、线间距离、根开、架空地线保护角、杆塔埋深、跳线、导线的初伸长、档距、分裂导线、弧垂、限距、水平档距、垂直档距、代表档距、导线换位、导(地)线振动。
如图2.1所示。
图2.1 输电线路专业术语示意图1.杆塔高度杆塔最高点至地面的垂直距离，称为杆塔高度。
2.杆塔呼称高度杆塔最下层横担至地面的垂直距离称为杆塔呼称高度，简称呼称高。
3.悬挂点高度：导线悬挂点至地面的垂直距离，称为导线悬挂点高度。
4.线间距离两相导线之间的水平距离，称为线间距离。
5.根开两电杆根部或塔脚之间的水平距离，称为根开。
6.架空地线保护角架空地线和边导线的外侧连线与架空地线铅垂线之间的夹角，称为架空地线保护角。
7.杆塔埋深电杆(塔基)埋入土壤中的深度称为杆塔埋深。
8.跳线连接承力杆塔(耐张、转角和终端杆塔)两侧导线的引线，称为跳线，也称引流线或弓子线。
酒杯型铁塔构造设计尺寸计算１、身腿部展开尺寸计算２、身腿部几何尺寸计算3、同坡度塔身，腿接口尺寸计算4、铁塔锥顶高斜杆及其力臂的尺寸计算5、任意斜杆的尺寸计算6、羊角式塔头几何尺寸计算７、酒杯塔曲臂正、侧面的展开计算８、酒杯型串心塔头水平X值的计算9、铁塔身部串心水平X值的计算１０、酒杯型塔头上下曲臂内侧面翻面水平切口计算１１、酒杯型塔横担几倾听尺寸计算１、身腿部展开尺寸计算此节不仅适用于酒杯塔，对于任何其他类似的铁塔身腿部尺寸计算均适用。
1．1 身腿部展开图，见图4-11．2 身腿部展开尺寸计算1.根据设计图纸给定的已知控制尺寸a ——正面下口b ——正面上口c ——侧面下口d ——侧面上口H0——垂直中心高2.按下面公式计算出正面塔面高H 1，侧面塔面高H2，主材展开实际长Sb或Sx，如果是正方形断面，则a=c,b=d,Sb=Sx,H1=H2.Sb--正侧面不同时的实长S X--正侧面相同时的实长根据Sx,a,b 就可以获得正方形断面的四个相同的展开面。
正面（10-11-21-20），右侧面（10-12-22-20），左侧面（11-13-23-21），后面（12-13-23-22）。
如果是矩形断面就可以根据Sb,a ,b,c,d获得前后相同，左右相同的展开面。
２、身腿部几何尺寸计算此节不仅适用天酒杯塔，对于其他类似铁塔的身腿尺寸计算均适用。
2．1身腿部几何尺寸图，见图4-2。
2．2 身腿部几何尺寸计算当将塔的身腿某一段按每一节的方法计算展开以后，我们就可以在已展开的等腰梯形面上进行各杆件的几何尺寸计算。
一，计算的已知条件是：a---下口b---上口s---腰长，实长（二次坡长）H1—塔面高（一次坡长）二，需要计算的各杆件的几何尺寸可由下列式算出3、同坡度塔身，腿接口尺寸计算此节不光适用于酒杯塔，对其它类似的塔也适用。
3．1同坡度塔身，腿，接口尺寸见图4-33．2同坡度塔身，腿，接口尺寸计算了对于同坡度的高塔身和多接腿的接口尺寸心须在几何尺寸计算之前进行校核，以防止因接口尺寸有误面影响整体坡度出现不一致。
铁塔制作要求1、铁塔设计设计要求设备安装铁塔为前端监控设备的运行提供必要的保障，为了使设备正常运行，在基础建设上本着牢固可靠、坚固耐用的原则，铁塔设计遵循《高耸结构设计规》GB135-90，满足设备安装的要求。
铁塔抗风性能要加强，据了解，该地区最大历史风力记录为18级强台风，14级台风每年都有不少于10次，故此，需要特别注意安装铁塔的抗风要求，加强铁塔、基础的抗风制作级别，确保安装铁塔以及设备的安全。
由于设备安装点地处海岛，常年台风季节多，伴随雷电多发天气也多，需要加强铁塔的接地级别要求，本协议要求铁塔的整体接地阻值不大于1欧姆。
2、铁塔设计考虑的因素：1)铁塔的设计原则是“安全，适用，经济，美观”。
由于海域监控系统地处海边，为了系统建设后与整体环境协调，铁塔的设计在满足安装、安全性的条件下，追求线条流畅，与周边环境和谐，铁塔颜色可根据环境色调搭配；2)铁塔设计、施工、验收依据《建筑结构可靠度设计统一标准》GB50068-2001《建筑结构荷载规》GB50009-2001《钢结构设计规》GB50017-2003《钢结构工程施工工程质量验收规》GB50205-2001《建筑抗震设计规》GB50135-2006《钢塔桅结构设计规程》GBJ1-84《建筑钢结构焊接技术规程》JGJ81-2002《移动通信工程钢塔桅结构设计规》YD/T5131-20053）基本抗风、结构安全等级及设计使用年限：抗风级别18级，铁塔抗震为不低于9级，铁塔设计使用寿命不低于10年。
4）铁塔负载要求：铁塔要求负载不小于200公斤，该铁塔负载不包括钢结构主材、螺栓、节点板、避雷针等永久载荷和风荷载、地震作用、雪荷载、裹冰荷载、人员上塔安装检修等可变载荷。
5）铁塔主要材质要求：主材—Q345；其余—Q235；螺栓—M16为4.8级；螺栓—M20为6.8级，铁塔总体垂直度不大于千分之一。
6）铁塔的结构要求：铁塔顶部设计一个平台。
平台面积为0.26*0.26的安装云台支撑平台，在云台支撑平台上设计四个安装孔，安装孔的位置为181mmX181mm,孔的大小为Φ11。
铁塔制作要求1、铁塔设计设计要求设备安装铁塔为前端监控设备的运行提供必要的保障，为了使设备正常运行，在基础建设上本着牢固可靠、坚固耐用的原则，铁塔设计遵循《高耸结构设计规》GB135-90，满足设备安装的要求。
铁塔抗风性能要加强，据了解，该地区最大历史风力记录为18级强台风，14级台风每年都有不少于10次，故此，需要特别注意安装铁塔的抗风要求，加强铁塔、基础的抗风制作级别，确保安装铁塔以及设备的安全。
由于设备安装点地处海岛，常年台风季节多，伴随雷电多发天气也多，需要加强铁塔的接地级别要求，本协议要求铁塔的整体接地阻值不大于1欧姆。
2、铁塔设计考虑的因素：1)铁塔的设计原则是“安全，适用，经济，美观”。
由于海域监控系统地处海边，为了系统建设后与整体环境协调，铁塔的设计在满足安装、安全性的条件下，追求线条流畅，与周边环境和谐，铁塔颜色可根据环境色调搭配；2)铁塔设计、施工、验收依据《建筑结构可靠度设计统一标准》GB50068-2001《建筑结构荷载规》GB50009-2001《钢结构设计规》GB50017-2003《钢结构工程施工工程质量验收规》GB50205-2001《建筑抗震设计规》GB50135-2006《钢塔桅结构设计规程》GBJ1-84《建筑钢结构焊接技术规程》JGJ81-2002《移动通信工程钢塔桅结构设计规》YD/T5131-20053）基本抗风、结构安全等级及设计使用年限：抗风级别18级，铁塔抗震为不低于9级，铁塔设计使用寿命不低于10年。
4）铁塔负载要求：铁塔要求负载不小于200公斤，该铁塔负载不包括钢结构主材、螺栓、节点板、避雷针等永久载荷和风荷载、地震作用、雪荷载、裹冰荷载、人员上塔安装检修等可变载荷。
5）铁塔主要材质要求：主材—Q345；其余—Q235；螺栓—M16为4.8级；螺栓—M20为6.8级，铁塔总体垂直度不大于千分之一。
6）铁塔的结构要求：铁塔顶部设计一个平台。
平台面积为0.26*0.26的安装云台支撑平台，在云台支撑平台上设计四个安装孔，安装孔的位置为181mmX181mm,孔的大小为Φ11。
铁塔基础知识角钢塔放样细节：1、塔脚放样：1）有接腿塔脚放样时要注意八字斜连杆下端要与接腿主材保持适当间隙（连板厚+5~10mm）；连板上下两孔要标注孔中心到主材背的距离。
此处要注意基础根开与铁塔根开的区别及塔脚加筋板焊接尺寸大小。
基础根开是相邻两塔脚底板中心之间距离，铁塔根开是相邻两塔脚主材准线之间距离。
2）直接外包连板塔脚要注意左右连板外包主材孔的左上右下布置，加筋板的尺寸大小，放样侧面连板大小时注意要减去正面连板的厚度；八字斜连杆下端肢边要与塔脚底板保持适当间隙（连板厚+5~10mm）；靠模要出图；3)注意焊接要求。
2、接点处连板、包角钢放样：主材接点布孔要注意左上右下原则，角钢出图时按虚线面从左向右布孔。
主材接点处有变坡时，连接板（角钢）要火曲（板火曲角度等于大塔斜一小塔斜，角钢为√ˉ2*板火曲角度）横材要下移（下移尺寸≥横材准距）。
有内包钢接点处要注意内包钢与横、斜材间隙。
3、斜材与主材直接连接时斜材是否切角，把握不住，孔的上端内贴角钢要切角。
4、大隔面、小隔面尺寸有时也会搞错，要计算到横材角钢背处。
5、塔主材接头处内包板互相碰位或进入主材R钢产生间隙。
6、吊材切肢长度把握问题，要注意角钢肢的方向。
7、板与角钢孔不一致。
8、复制来的单件图中数据忘改，或都主材累计数没改。
9、外包板做的太窄，要做到不超出角钢背就行（与角钢背间隙5~10mm）。
10、卷圆平台槽钢、扁铁钻孔尺寸计算，要计算到到型材重心线上。
11、平台角钢或槽钢与塔身相配尺寸。
内外包钢，角钢内外贴板，接头问题1)构件接头采用螺栓连接；2)两角钢间隙采用10mm；3)接头为单剪连接时，采用外包角钢，外包角钢的宽度应比被连接角钢肢宽大一级（长细比在80以下时，外包角钢肢厚再大一级），被连接角钢规格不同时，应取其小的规格；4)接头为双剪连接时，采用内包角钢外贴板，内包角钢和外贴板的面积和宜不小于被连接角钢面积的1.3倍，下表中推荐了内包角钢及外贴板应用的最小规格，如外贴板的宽度为准线间距加两倍的边距之和大于给定值，则按实际宽度取用；5)L140以上规格的角钢宜采用双包连接；编号1)结构图中除螺栓、脚钉、垫圈外，所有构件均应编号；2)编号顺序先主材后斜材，从下至上，从左到右；先正面，再侧面，后剖面，最后为挂线部件或零部件(如垫块)。

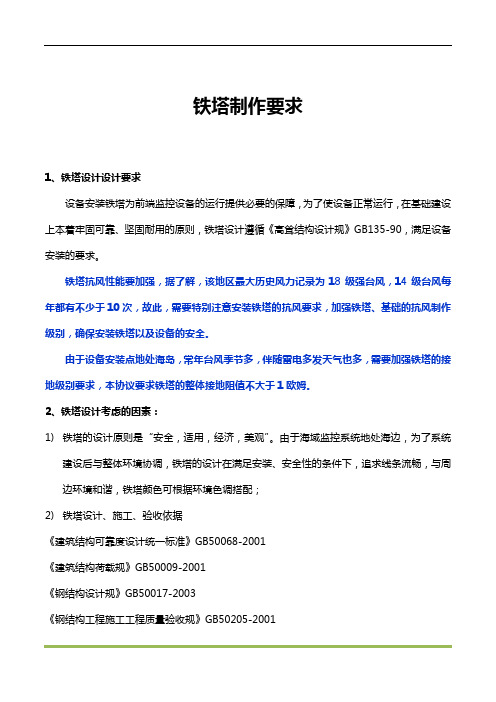

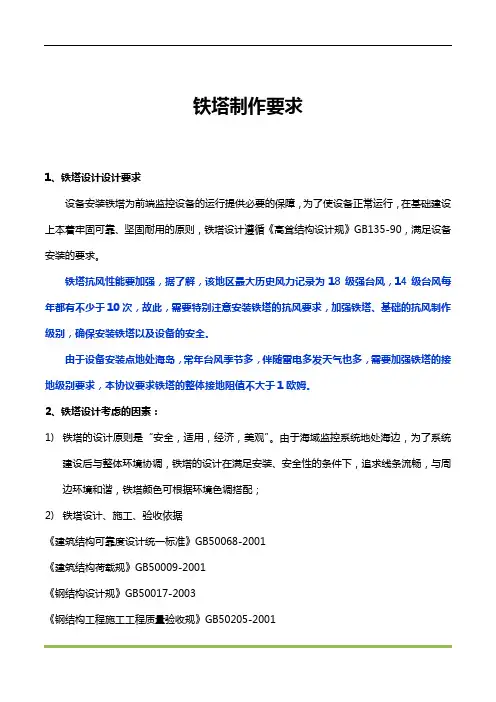

铁塔制作要求1、铁塔设计设计要求设备安装铁塔为前端监控设备的运行提供必要的保障，为了使设备正常运行，在基础建设上本着牢固可靠、坚固耐用的原则，铁塔设计遵循《高耸结构设计规范》GB135-90，满足设备安装的要求。
铁塔抗风性能要加强，据了解，该地区最大历史风力记录为18级强台风，14级台风每年都有不少于10次，故此，需要特别注意安装铁塔的抗风要求，加强铁塔、基础的抗风制作级别，确保安装铁塔以及设备的安全。
由于设备安装点地处海岛，常年台风季节多，伴随雷电多发天气也多，需要加强铁塔的接地级别要求，本协议要求铁塔的整体接地阻值不大于1欧姆。
2、铁塔设计考虑的因素：1)铁塔的设计原则是“安全，适用，经济，美观”。
由于海域监控系统地处海边，为了系统建设后与整体环境协调，铁塔的设计在满足安装、安全性的条件下，追求线条流畅，与周边环境和谐，铁塔颜色可根据环境色调搭配；2)铁塔设计、施工、验收依据《建筑结构可靠度设计统一标准》GB50068-2001《建筑结构荷载规范》GB50009-2001《钢结构设计规范》GB50017-2003《钢结构工程施工工程质量验收规范》GB50205-2001《建筑抗震设计规范》GB50135-2006《钢塔桅结构设计规程》GBJ1-84《建筑钢结构焊接技术规程》JGJ81-2002《移动通信工程钢塔桅结构设计规范》YD/T5131-20053）基本抗风、结构安全等级及设计使用年限：抗风级别18级，铁塔抗震为不低于9级，铁塔设计使用寿命不低于10年。
4）铁塔负载要求：铁塔要求负载不小于200公斤，该铁塔负载不包括钢结构主材、螺栓、节点板、避雷针等永久载荷和风荷载、地震作用、雪荷载、裹冰荷载、人员上塔安装检修等可变载荷。
5）铁塔主要材质要求：主材—Q345；其余—Q235；螺栓—M16为4.8级；螺栓—M20为6.8级，铁塔总体垂直度不大于千分之一。
6）铁塔的结构要求：铁塔顶部设计一个平台。
平台面积为0.26*0.26的安装云台支撑平台，在云台支撑平台上设计四个安装孔，安装孔的位置为181mmX181mm,孔的大小为Φ11。
摄像机云台底座尺寸7）铁塔钢构件制作要求：含连接螺栓，螺母及垫圈等紧固件，基础骨架及埋在混凝土内的构件均采用热镀锌防腐处理，按照GB/T 13912-2002《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》进行。
镀层厚度：当杆件厚度≥5mm时，不小于86微米；当杆件厚度<5mm 时，不小于65微米。
因工艺要求在构件上焊接零件时，应在镀锌前进行。
3、铁塔的施工工艺（1）铁塔安装时要求接面接口平整，接缝处应紧密平直，接地连接良好；铁塔顶，摄像机安装板要求平整，无翘角；出线口的位置准确，铁塔内侧安装布线管道，不影响整体美观性，并做好防腐处理。
（2）线路管道敷设时，管路的弯曲处不应有褶皱、凹穴和裂缝现象，弯扁程度不应大于管外径的1/10，弯曲半径不应小于管外径的6倍。
管入盒、箱等处管口应平齐、无毛刺，管口露出箱、盒应小于5MM，用螺母固定，需接地的地方接地跨接良好。
管口露出锁母的丝扣为2-4扣。
并应一管一孔。
孔的大小应与管径相吻合。
管道连接点采用连接头连接做到严密、牢固；管道材质选择PE管或者热镀锌钢管。
（3）设备接线位置根据实际情况留有足够的冗余。
导线两端应按照设备说明提供的线号用标签进行标识，根据编号来进行端子接线。
设备导线头拨开5-10mm线皮，露出铜芯，套压接线端子后接在设备接线端口。
（4）管内穿线前，先锉平管道切口，管口应刮光、无毛刺。
（5）直埋辐射电缆时，使用铠装直埋式电缆，下埋深度不少于600mm，回填土压紧夯实。
（6）防雷接地系统：安装铁塔、数字微波系统均建设防雷措施，采用专用避雷针、防雷器，防雷器采用模块化，安装在设备控制箱内。
铁塔、立柱按照“避雷针-引下线-接地线-接地极”方式，将雷电感应到的电流导入地下接地网，接地阻值在1Ω以内；设备电源线、视频线、信号馈线两端均加装防雷器，保证设备的绝对安全。
（7）电源与控制线的接头应用接线盒内接或用端子连接；并做好防水保护。
（8）所有基础、手孔制作的混凝土标号为C25，在制作完成后需要养护5-7天后方可使用。
4、铁塔的施工要求铁塔安装及防雷符合电信级要求，整体外观做好防腐、防锈处理；安装应竖直平稳，垂直偏差不得超过1％；铁塔的安装底座采用专用基础固定；基础的大小根据铁塔的受力分析，绘制出绝对安全的基础结构图纸，严格按照图纸施工；在制作基础时根据铁塔底座固定螺栓间距，在基础内浇注安装地脚螺栓、法兰盘，在浇注基础时，地脚螺栓用机油和塑料模做好防锈保护措施，底座法兰盘要水平，最大偏差不大于2mm。
铁塔做好防雷接地工作，接地阻值不超过1Ω。
摄像机、数字微波等设备安装在铁塔顶部，要牢固、稳定、平衡；设备做好防雷措施，在设备连接馈线两端加装防雷器件。
5、铁塔防雷接地要求（1）设计、施工、验收依据：《通信局（站）防雷与接地工程设计规范》《建筑物防雷设计规范》GB50057-94（2000年版）；（2）在铁塔塔顶安装避雷针，并通过40x4镀锌扁铁连接到接地体上，同时避雷针与塔身可靠电气连接；铁塔金属构件应在塔脚处与铁塔基础可靠焊接（采用满焊方式）；避雷针对最远端设备的保护角度小于25度。
（3）铁塔地网：铁塔地网应采用40mmX4mm的热镀锌扁钢将铁塔地基各塔脚内部金属构件焊接连通组成铁塔地网，并将铁塔地网延伸到塔基四脚外1.5m远的范围，其周边为封闭式；同时还要利用每个塔基地桩内的两根以上主钢筋作为铁塔地网的垂直接地体（或与铁塔基础钢筋笼整体连接）。
地网设置及敷设要求水平接地体的上端距地面应不小于1.2m。
（4）单独从避雷针接地对角引40X4的镀锌扁铁到塔顶，作为防雷接地用，两端电气应可靠接地并做好防腐处理；电阻值小于等于1欧姆。
（5）铁塔接地施工以“铁塔接地制作图”为指导，依次进行接地的施工。
●优化避雷雷电通流量Nominal Discharge Current (In) 300KA抗风强度Anti – Wind (m/s) 40接闪针数Number of Rod 1净重量Weight (Kg) ≤10总高度Height (mm) 1500阀兰规格Dimension Φ300×280材质Material 不锈钢工作温度Temperature (℃) -40℃～+80℃●接地极接地是防雷的基础，标准规定的接地方法是采用金属型材铺设水平或垂直地极，在腐蚀强烈的地区可以采用镀锌和加大金属型材的截面积的方法抗腐，接地体的冲击接地电阻不宜大于1欧，如达不到要求可用添加降阻剂和增加接地体数量等方法来降低阻值。
根据本项目实际情况，我们选用非金属型接地材料，在铁塔周围做环形地网，要求接地阻值小于1Ω，由于铁塔位于高山上，土壤电阻率约为相对较高，土壤电阻率高，降阻难度大，因此，为了改善土壤条件建议采用化学降阻剂和非金属接地模块。
在距离铁塔四个角2米的地方环绕铁塔一周挖封闭环形地沟，地沟宽度要求0.5m，深度要求1.5m，周长40m，在环形地沟内每隔3米的地方放置一块非金属接地模块作为垂直地极，同时在每个模块附近的方坑内灌注降阻剂，然后用镀锌扁钢将模块焊连接起来，同时将铁塔的四个角分别与地网用镀锌扁钢相互焊接连通一次。
若阻值达不到要求，应再增加一圈环形接地装置。
非金属接地极参数：电阻率变化Impedancel Variation50KA冲击无变化腐蚀速率Corrosion Rate ≤0.03g/cm Ph值 7.5净重量Weight (Kg) 6尺寸规格Dimension (mm) φ200×400降阻剂技术参数要求：电阻率变化Impedancel Variation 36KV冲击无变化腐蚀速率Corrosion Rate ≤0.0075g/cm Ph值7.0净重量Weight (Kg) 3.7材料形态袋装（白色粉末）6、铁塔安装要求（1）塔架结构的安装应遵守《钢结构工程施工及验收规范》GB50205-2001、《塔桅钢结构工程施工质量验收规程》（CECS 80：2006）中有关规定（2）安装时不允许使用气割或电割扩孔、增孔、或用氧气火焰校正构件变形。
（3）塔架安装过程中应随时校正其垂直度，架设完毕后塔身实际轴线与设计轴线不得大于被测高度的1/1000，局部弯曲不得大于被测长度的1/750。
（4）高强度螺栓及其他螺栓预紧扭矩满足规范要求。
7、铁塔基础施工要求（1）施工期间合理选择土方堆放地，采取必要的防护措施，避免海风吹动沙石击伤他人，因未采取必要防护措施造成的人员伤亡及财产损失由乙方自行赔付；（2）合理确定砼配合比：根据JGJ/T55-2000；混凝土配制强度：fcu.0≧fcu.k+1.645δ；δ=5 MPa ；fcu.k=25 MPa混泥土强度（32.5-40MPa)，砂子为中砂，含泥量不超过4%，混凝土坍落度30-50mm，混凝土配制强度30MPa，则：水泥用量442-388 水193-190 砂子554-599 石子1234-1243kg。
采用配合比：水泥：水：砂：碎石=1 : 0.47 : 1.59 : 3.39（3）如果基础下面是岛屿岩石，无法开挖基础坑时，需要用风炮将岩石冲击出1.6米以上的深孔，孔径在30mm左右，孔眼不少于50个，里面插入不低于M24钢筋，深度1.5米以上；钢筋缝隙中灌入高标混凝土，钢筋露出岩石部分高度不少于1.5米，将露出钢筋利用横向钢筋网连接，采用经纬交替方式，交叉点焊接；横向钢筋不小于M16，整体焊接成一个钢筋笼，再用模板固定外部基础结构，整体用C25混凝土浇筑，有必要时为了增加基础强度，可将底座下的岩石拓展整体浇筑到基础内部。
（4）钢筋进场除验收清单中各类钢筋数量外，还必须有出示合格证及材质证明，并按要求堆码整齐且作好钢筋标识；（5）钢筋绑扎要求间距准确、绑扎牢固，应保证网眼的尺寸、根数、骨架的高度、宽度、长度，受力钢筋的间距、排距、弯起点的位置和钢筋保护层的厚度。
避免钢筋移位，并按要求绑扎好钢筋保护层垫块，严格遵照设计及设计变更要求施工。
（6）混凝土浇筑前不应发生初凝和离析现象。
一次性浇筑完成，不能分次浇筑；混凝土要要振荡密实，应符合混凝土施工规范的规定。
（7），铁塔基础底座位置，需要预留一个1米*0.8米（长边与基础连接，短边为宽度）的平台，用于安装设备控制箱；利用膨胀螺栓固定在安装平台上，横向可用钢丝加固。
附件二、铁塔、基础图纸1、铁塔图纸：精品文档2、基础图纸：精品文档。
