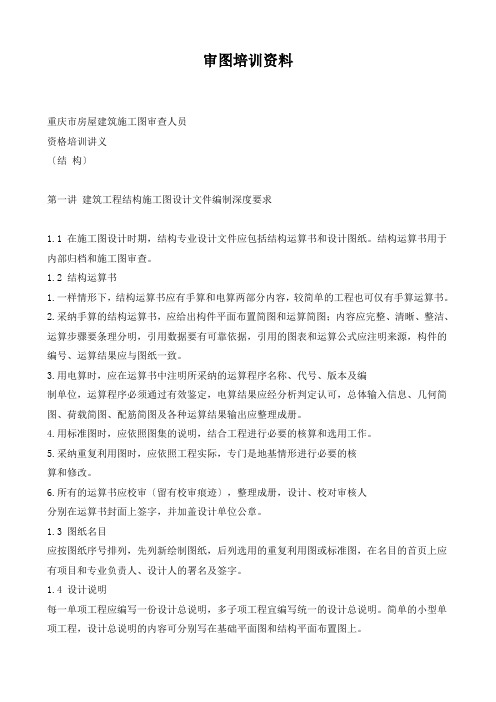

审图培训资料重庆市房屋建筑施工图审查人员资格培训讲义〔结构〕第一讲建筑工程结构施工图设计文件编制深度要求1.1 在施工图设计时期，结构专业设计文件应包括结构运算书和设计图纸。
结构运算书用于内部归档和施工图审查。
1.2 结构运算书1.一样情形下，结构运算书应有手算和电算两部分内容，较简单的工程也可仅有手算运算书。
2.采纳手算的结构运算书，应给出构件平面布置简图和运算简图；内容应完整、清晰、整洁、运算步骤要条理分明，引用数据要有可靠依据，引用的图表和运算公式应注明来源，构件的编号、运算结果应与图纸一致。
3.用电算时，应在运算书中注明所采纳的运算程序名称、代号、版本及编制单位，运算程序必须通过有效鉴定，电算结果应经分析判定认可，总体输入信息、几何简图、荷载简图、配筋简图及各种运算结果输出应整理成册。
4.用标准图时，应依照图集的说明，结合工程进行必要的核算和选用工作。
5.采纳重复利用图时，应依照工程实际，专门是地基情形进行必要的核算和修改。
6.所有的运算书应校审〔留有校审痕迹〕，整理成册，设计、校对审核人分别在运算书封面上签字，并加盖设计单位公章。
1.3 图纸名目应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图或标准图，在名目的首页上应有项目和专业负责人、设计人的署名及签字。
1.4 设计说明每一单项工程应编写一份设计总说明，多子项工程宜编写统一的设计总说明。
简单的小型单项工程，设计总说明的内容可分别写在基础平面图和结构平面布置图上。
设计总说明应包括以下各项内容：1.本工程结构设计的要紧依据；如已批准的初设文件、工程地质勘察报告、要紧设计规范等。
2.设计±0.000标高所对应的绝对标高值。
3.图纸中标高的单位、尺寸的单位。
4.建筑结构的安全等级和设计使用年限。
5.建筑物抗震设防类别、抗震设防烈度、设计差不多地震加速度和设计地震分组、混凝土结构的抗震等级、场地类别、地基土的液化等级。
6.人防工程的抗力等级。
房屋建筑施工图审查人员资格培训作者:--------------- 日期：房屋建筑施工图审查人员资格培训讲义（结构）第一讲建筑工程结构施工图设计文件编制深度要求1.1在施工图设计阶段，结构专业设计文件应包括结构计算书和设计图纸。
结构计算书用于内部归档和施工图审查。
1.2结构计算书1. 一般情况下，结构计算书应有手算和电算两部分内容，较简单的工程也可仅有手算计算书。
2. 采用手算的结构计算书，应给出构件平面布置简图和计算简图；内容应完整、清楚、整洁、计算步骤要条理分明，引用数据要有可靠依据，引用的图表和计算公式应注明来源，构件的编号、计算结果应与图纸一致。
3. 用电算时，应在计算书中注明所采用的计算程序名称、代号、版本及编制单位，计算程序必须经过有效鉴定，电算结果应经分析判断认可，总体输入信息、几何简图、荷载简图、配筋简图及各种计算结果输出应整理成册。
4. 用标准图时，应根据图集的说明，结合工程进行必要的核算和选用工作。
5. 采用重复利用图时，应根据工程实际，尤其是地基情况进行必要的核算和修改。
6. 所有的计算书应校审（留有校审痕迹），整理成册，设计、校对审核人分别在计算书封面上签字，并加盖设计单位公章。
1.3 图纸目录应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图或标准图，在目录的首页上应有项目和专业负责人、设计人的署名及签字。
1.4 设计说明每一单项工程应编写一份设计总说明，多子项工程宜编写统一的设计总说明。
简单的小型单项工程，设计总说明的内容可分别写在基础平面图和结构平面布置图上设计总说明应包括以下各项内容1.本工程结构设计的主要依据；如已批准的初设文件、工程地质勘察报告、主要设计规范等2.设计± 0.000标高所对应的绝对标高值3.图纸中标高的单位、尺寸的单位4.建筑结构的安全等级和设计使用年限5. 建筑物抗震设防类别、抗震设防烈度、设计基本地震加速度和设计地震分组、混凝土结构的抗震等级、场地类别、地基土的液化等级6. 人防工程的抗力等级7. 地基基础的设计等级，扼要说明有关地基概况，对不良地基的处理措施及有关技术要求8. 对不确定或有可能改变使用功能、与荷载规范取值不同、荷载规范中没有明确规定的、有特殊设备等应注明该楼面所取荷载标准值，一般情况按荷载规范规定取值9. 所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度、接长方法、预应力混凝土构件的锚具种类、型号、预留孔做法、施工制作要求及锚具防腐措施等，并对某些构件或部位提出特殊要求10. 对水池、地下室等有抗渗要求的混凝土应说明抗渗等级，需作试漏的提出具体要求11. 说明所采用的通用做法和标准构件图集；如有特殊构件需作结构性能检验时，应说明检验的方法和要求。
