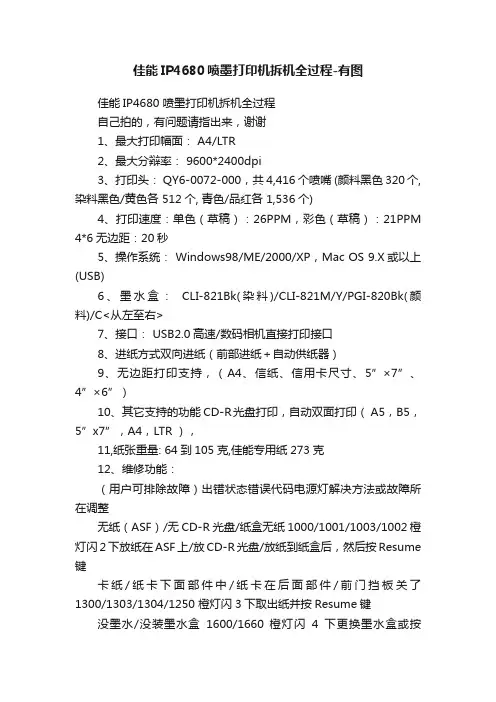

佳能IP4680喷墨打印机拆机全过程-有图佳能IP4680 喷墨打印机拆机全过程自己拍的，有问题请指出来，谢谢1、最大打印幅面： A4/LTR2、最大分辩率： 9600*2400dpi3、打印头： QY6-0072-000，共 4,416 个喷嘴 (颜料黑色320个, 染料黑色/黄色各 512个, 青色/品红各 1,536个)4、打印速度：单色（草稿）：26PPM，彩色（草稿）：21PPM 4*6无边距：20秒5、操作系统： Windows98/ME/2000/XP，Mac OS 9.X或以上(USB)6、墨水盒：CLI-821Bk(染料)/CLI-821M/Y/PGI-820Bk(颜料)/C<从左至右>7、接口： USB2.0高速/数码相机直接打印接口8、进纸方式双向进纸（前部进纸＋自动供纸器）9、无边距打印支持，（A4、信纸、信用卡尺寸、5”×7”、4”×6”）10、其它支持的功能 CD-R光盘打印，自动双面打印（ A5，B5，5”x7”，A4，LTR ），11,纸张重量: 64到105克,佳能专用纸273克12、维修功能：（用户可排除故障）出错状态错误代码电源灯解决方法或故障所在调整无纸（ASF）/无CD-R光盘/纸盒无纸 1000/1001/1003/1002 橙灯闪2下放纸在ASF上/放CD-R光盘/放纸到纸盒后，然后按Resume 键卡纸/纸卡下面部件中/纸卡在后面部件/前门挡板关了1300/1303/1304/1250 橙灯闪3下取出纸并按Resume键没墨水/没装墨水盒1600/1660 橙灯闪4下更换墨水盒或按RESUME键打印头未安装/打印头安装不当/打印头温度传感器错/ 1401/1403/1405/1682 橙灯闪5下正确安装打印头或重新安装打印头后关机，然后重新开机里面的门打开了（或在打印期间）/CD-R光盘架关上了（打印CD-R时）1851/1856/1850/1855 橙灯闪6下关上里面的门/打开CD-R的光盘架后，按RESUME键。

1、打印头故障主要表现为缺针与打印点薄或打印不清：此故障表现为缺针现象，当打印机出现此类故障时（某些故障中可出现1#、2#或多根针不出针情况）；可主要分三个方向查询故障原因。

一、主板不良（针驱动信号及芯片的损坏或不良），二、打印头的不良（断针/短针与磁轭线圈的损坏）；三、打印头联接电缆线（开路与短路）。

首先，根据主板驱动芯片的损坏而导致的缺针来逐步推进，如右图所示可以看到：→逻辑主板门阵列控制芯片IC→输出24针信号到打印针大功率驱动电路→24针信号经过驱动电路放大以及消磁电路作相关控制→由PCB板线路搭接到两个插座上（如DS-1700打印机主板上的CN3与CN4）→再经两条软性联接电缆（打印头头缆）联接到打印头（打印头+38V电源在联接头缆插座CN3/CN4处接入）。

即：在主控逻辑电路板上引起缺针的关键部件，如门阵列芯片、各打印针驱动芯片模块（如TRA4、TRA5等）、消磁驱动模块（如TRA3、TRA6等）、及相关周边电路及线路的开路与短路。

再次，在打印头上引起缺针的主要部件：打印针的磨损/断针、打印头内部24组线圈绕组的短路/开路。

→打印针短针与断针，当出现短针与断针时可把打印头拆卸下来后，通过观察便可得知。

→打印头内部线圈磁轭组件开路或短路时，可通过使用万用表测量线圈阻值得知。

第三，打印头联接电缆不良，简称头缆不良；这一类不良的主要产生原因为头缆的插头因插拔的次数累计，头缆线头与主板插座的插拔磨擦使得软电缆线中金属导体脱离、至相邻间引脚短路或断裂而引起的开路与短路。

当开路时可表现为因驱动信号不能到达打印头线圈进行激励驱动而缺针，出现短路时，在自检“针号测试”中可表现为同一根针号出针两次（或不出针），而这样的短路会最终导致因线圈的阻抗小而烧毁；两针同时损坏、缺针。

打印头头缆不良时，最简单的方法就是通过肉眼观察是否存在破损、金属导体翘起及短路；也可通过使用万用表欧姆档测量其导通性。

2、故障排除划分打印头故障的排除可划分为：1）主板故障引起（更换主板）、2）打印头头缆不良引起（更换头缆）、3）打印头不良可划分为：①打印针不良， ②线圈磁轭不良。

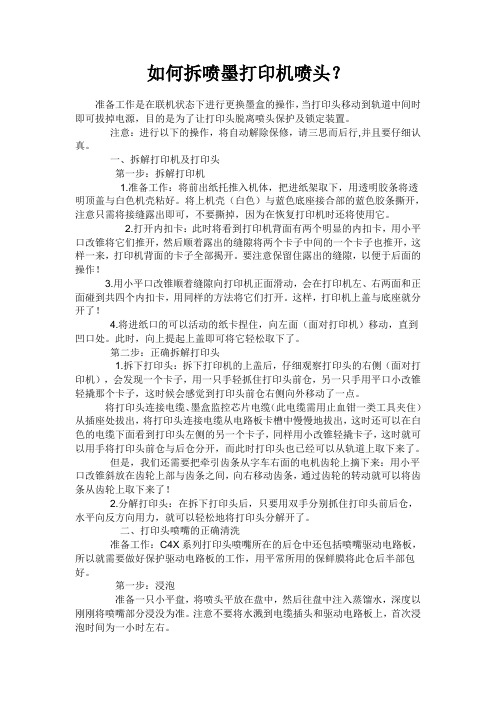

如何拆喷墨打印机喷头？准备工作是在联机状态下进行更换墨盒的操作，当打印头移动到轨道中间时即可拔掉电源，目的是为了让打印头脱离喷头保护及锁定装置。

注意：进行以下的操作，将自动解除保修，请三思而后行,并且要仔细认真。

一、拆解打印机及打印头第一步：拆解打印机1.准备工作：将前出纸托推入机体，把进纸架取下，用透明胶条将透明顶盖与白色机壳粘好。

将上机壳（白色）与蓝色底座接合部的蓝色胶条撕开，注意只需将接缝露出即可，不要撕掉，因为在恢复打印机时还将使用它。

2.打开内扣卡：此时将看到打印机背面有两个明显的内扣卡，用小平口改锥将它们推开，然后顺着露出的缝隙将两个卡子中间的一个卡子也推开，这样一来，打印机背面的卡子全部揭开。

要注意保留住露出的缝隙，以便于后面的操作！3.用小平口改锥顺着缝隙向打印机正面滑动，会在打印机左、右两面和正面碰到共四个内扣卡，用同样的方法将它们打开。

这样，打印机上盖与底座就分开了！4.将进纸口的可以活动的纸卡捏住，向左面（面对打印机）移动，直到凹口处。

此时，向上提起上盖即可将它轻松取下了。

第二步：正确拆解打印头1.拆下打印头：拆下打印机的上盖后，仔细观察打印头的右侧（面对打印机），会发现一个卡子，用一只手轻抓住打印头前仓，另一只手用平口小改锥轻撬那个卡子，这时候会感觉到打印头前仓右侧向外移动了一点。

将打印头连接电缆、墨盒监控芯片电缆（此电缆需用止血钳一类工具夹住）从插座处拔出，将打印头连接电缆从电路板卡槽中慢慢地拔出，这时还可以在白色的电缆下面看到打印头左侧的另一个卡子，同样用小改锥轻撬卡子，这时就可以用手将打印头前仓与后仓分开，而此时打印头也已经可以从轨道上取下来了。

但是，我们还需要把牵引齿条从字车右面的电机齿轮上摘下来：用小平口改锥斜放在齿轮上部与齿条之间，向右移动齿条，通过齿轮的转动就可以将齿条从齿轮上取下来了！2.分解打印头：在拆下打印头后，只要用双手分别抓住打印头前后仓，水平向反方向用力，就可以轻松地将打印头分解开了。

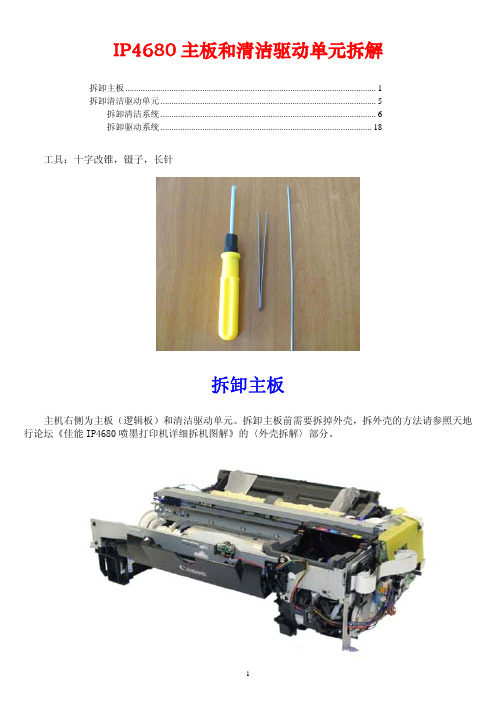

IP4680主板和清洁驱动单元拆解拆卸主板 (1)拆卸清洁驱动单元 (5)拆卸清洁系统 (6)拆卸驱动系统 (18)工具：十字改锥，镊子，长针拆卸主板主机右侧为主板（逻辑板）和清洁驱动单元。

拆卸主板前需要拆掉外壳，拆外壳的方法请参照天地行论坛《佳能IP4680喷墨打印机详细拆机图解》的〈外壳拆解〉部分。

在拆下主板组件之前，要先将电源线拔掉，并且等待大约一分钟左右（让电容器上积累的电荷放掉），以防止损坏主板组件。

主板正面（四个螺丝）。

插头和插座的颜色是一致的，左边有两个电缆宽度是一样的不要接错了；还有两个白色插座的接线，区别在一个是黄线，另一个是蓝线。

取下所有接线。

拔插头时尽量不要硬拽线，小插头接线易断或容易接触不良；插线时也要插到底。

右侧的头缆有卡子，不能直接拔下来，向上抬打开卡子线就下来了。

操作面板电缆线在拆外壳时就已经拔掉了，下图可以作为安装时对照接线。

拆下主板后看到的是主板的挡板。

如果之前先拆掉了底座，就只有上面两个螺丝。

抽出头缆线，拆除主板、挡板及底座（拆底座的方法请参照〈外壳拆解〉部分）拆卸清洁驱动单元清洁驱动单元包括清洁系统和驱动系统两部分。

拆卸清洁驱动单元需要先拆卸外壳、底座和主板。

如果打印效果不好，打印喷嘴检查黑色缺线或彩色有横道，好象堵头的样子，除了连供不通畅或漏气、墨水不好堵打印头的原因外，还可能是清洁系统不能正常工作造成的。

IP4680拆废墨泵比较容易，只拆下右边板也可以观察到墨泵的工作状态。

执行喷嘴清洗时，墨泵逆时针旋转会挤压两根乳白色半透明的废墨管，如果两根管中都有墨水流动，说明墨泵工作正常。

拆卸清洁系统1）拆解废墨泵拆解废墨泵无需拆卸清洁系统（有两个自攻螺丝）取下下面的两根废墨管依次取出齿轮、泵辊和胶管（胶管两端都有卡子）拆开泵辊回装泵辊时注意不要向外拉扯或移动胶管，胶管偏移后容易导致泵辊内的白塑料片磨损胶管，发出“吱吱”声，严重的磨损驱动电机联动齿轮。

安装泵辊后须目测观察胶管的位置（移开打印机控制面板也能观察到），上下两根胶管与泵辊白塑料片之间都要有距离。

图解喷墨打印机拆卸喷墨打印机喷嘴堵塞，是用户经常遇到的问题。

对于采用喷头墨盒一体式设计的喷打（如：HP、联想、利盟等），在卸下墨盒的同时，也就等于卸下了喷头。

相对于使用独立喷头的EPSON打印机，它们的喷嘴清洗操作，要简单得多。

而使用独立喷头的EPSON打印机，由于它的喷头设计要求可重复使用，属于高精密部件，因此它的拆卸要麻烦得多，而且不同型号喷打的拆卸方法也各不相同。

一般流程为：打印机开机→转换至换墨盒状态→打印机断电→加纸巾→取下墨盒→空气加压清堵→取出纸巾→清洁机身→安装墨盒→完成清堵操作。

拆卸如图：观察及准备工作：纵观830U的外壳，只能在其右后部看到一处螺丝，在本次拆解过程中，第一印象通常会给我们以错误的判断，其实该螺丝与外壳的固定没有任何关系！同时，该迹象提醒了我们一定要仔细观察各部件之间的关联。

如果你将这一原则认真的牢记于心，那么不仅手中的830U在恢复时会完好如初，我们也能切身体会到拆解的心得。

我们需要准备的工具：中号十字螺丝刀、小号平口螺丝刀、钳子、镊子各一把，微湿的抹布一块。

将830U正常关机，此时墨车正常复位，然后将卡纸夹调至最远端（机壳预留有缺口处）。

拆解前830U的透明护盖并不需要摘下，我将会在一些重要步骤的结尾进行分析小结或者可能的故障分析。

拆解步骤：1、外壳。

外壳是通过七处卡扣与底座固定的。

机体后部可以观察到三处，另外四处是隐藏在内部的（图1），虽然通过底部的空隙可以观察到，但别指望能用螺丝刀撬开（会造成损伤），反之对付它们是不需要工具辅助的，依照（图2）的手势，让拇指去用力挤压机壳便可以很容易打开四处隐藏的卡扣。

为了防止刮伤，建议按照（图3）所示的方法开启后部的三个卡扣。

至此，外壳便可顺利取下。

小结：由于售后条例规定了发现拆机现象会中止售后，因此对于外壳的动作一定要掌握好力度，在取下外壳的时候要注意哪些地方会卡住，切不可硬取以免损坏其它部件。

2、喷头。

（图4）比较好的拆卸位置是将墨车移至滑轨中部，如果被卡舌绊住，用螺丝刀轻推卡舌便可解除。

Installation Manual onContinuous ink supply system (CISS)For printer Canon IP 3600/IP 3680/IP 4600/IP 4680 Thank you for using the “INKSYSTEM” Continuous ink supply system. It is the best device for an inkjet printer, and it will definitely decrease your printing costs. Before using this system, please read this manual carefully. The pictures in this manual may be different with the real ones. Here just for your reference.Remarks: Some pictures maybe different from the real products, especially for the external ink tank, these pictures are just for reference, please handle according the real products.I. Instruction1. Accessories1) Continuous ink supply system (1)2) Air Filter (1)3) Sponge (1)4) Injector (1)5) Long needle (1)6) Short needle (1)7) Protection clamp (1)8) Installation Manual (1)9) Certificate on free installation (1)Pic. 1-1 Pic. 1-22. Inspection before installationCheck whether CISS is pulling out, if tube is disconnected.Please contact local distributor if have found problems.II. Test printer1. Check whether printer conditions are normal.2. Enter nozzle test option (2-1), print nozzle test sheet to see whether nozzle is normal (2-2, 2-3).Pic. 2-1 Pic. 2-2 Pic. 2-33. If printer is alright, please print a picture to see the result.Ill. Installation Procedures1. Prepare the systemPut this system on the right side of the printer, tidy up ink flow tubes (3-1-1), pull out all air plug and replace them with air filter with bigger side downward (keep air plug for next use) (3-1-2). Move tube valve to close position (3-1-3), if you do not close this valve, ink maybe flow back, leak, or mis-color.Pic. 3-1-1 Pic. 3-1-2 Pic. 3-1-32. Install the CISS cartridgesTurn the printer on, open it’s cover, cartridge holder will move to the "cartridge change" position, plug the power source off, take the original cartridge off. Take cartridge red color, clean them for next use). Install the cartridges according to the color order; press back the cartridge cover.3. Fix iron rackTake the sponge sticker cover off, stick it on the printer body according to the indicated space , do not twist the tube .4. Check the tube lengthMove cartridge holder to the left side, then right side and check whether ink tube is too long or too short. Move cartridge holder to the cartridge-changing place and check whether Ink tube will fall on the paper board. Generally, we have adjusted ink tube to the right size before shipment (lf it is too long or too short, please double check before printing).5. Adjust the ink tube lengthIf step 4 is ok, then there is no need to go through this step.If the tube length is too short then lengthen it (3-5-1, 3-5-2), if too long then shorten. If the tube falls down, you need adjust the angle of sticker to prevent falling.Pic. 3-5-1 Pic. 3-5-26. Insert cartridge fixation rackInsert fixation rack and push upward ( 3-6-1, 3-6-2), move cartridge holder to 3-6-3 position, check if the fixation will touch the printer body or not, this fixation can't be drop out, it can prevent the cartridge drop out during printing.Pic. 3-6-1 Pic. 3-6-2 Pic. 3-6-37. Test printer operationMove tube valve to the open position (3-7-1), use a screw or other tools to press down cover button (3-7-2), plug on power source, turn the printer on, check if the printer can work normal or not, check if the ink tube will touch the printer data-transfer wire or not. Close the printer’s cover, check if there is abnormal noise. Select printer maintenance option (2-1), print nozzle test sheet, if test sheet is normal (2-2), you can begin printing. If the line is missing (2-3), please clean printer head. If printer head is still wrong after cleaning, please contact your local distributor.Pic. 3-7-1 Pic. 3-7-2IV. Take the CISS offDuring printing, if you need to take the system off, please first take off air filter, insert back air plug, move tube valve to CLOSE position (4-1-1), Move out cartridge holder, detach the rack (4-1-2) (can't be too rude to change the shape of rack). Take ink cartridges out, press back the red cover at 45 degree angle (4-1-3).Pic. 4-1-1 Pic. 4-1-2 Pic. 4-1-3 V. Refill inkDuring printing, if you found out that the ink level in the tank is below the red line, please add ink according to the methods.VI. Check air balance tubeDuring printing, if you find some abnormal cases, such as bad output, ink drip out on paper, then you need to check the air balance tube to see if exist ink. If yes, please do according to the manual of "ink pump out from balance tube”.VII. Warnings1. During printing, please do not take cartridges over than the printer. Please keep ink tank and printer in the same level.2. During printing, do not inverse, lift up or lower ink tanks.3. Please do not block up ink tanks for curiosity or for fear of less ink4. Use CISS at clean environment and within the temperature range 15-35 degrees.VIII. Product WarrantyINKSYSTEM warrants its products to be free from defects in material or workmanship. Rarely the equipment partly or completely fails within the warrantyperiod. In these cases we do everything possible to ensure that our customers are satisfied with the purchase.The INKSYSTEM CISS installation is free in any of the representative offices.The warranty repairs are done quickly, with good quality and for free. The warranty duration is 12 months from the date of retail sale. Every product has a Warranty Certificate. The transportation of the failed product is provided by its owner.Please note that the ink and the photo paper are expendable materials and there can be no returning of unsealed ink tanks and photo paper packages. When defects are found by the service managers, a replacement for a new product is performed.Please adhere to the following points to receive a warranty service as soon as possible:When accepting the product check if the warranty certificate is filled in correctly.Keep the original receipt that contains the date of purchase information.Adhere to operating con ditions that are provided in the User’s Manual, or on the web-page of the specific product.Try to avoid mechanical damages when operating the product: chippings, dents, fractures, scratches, etc.We cannot provide a warranty repair under several conditions:If the warranty certificate is wrongly filled in.If the device has mechanical damages: chippings, dents, fractures, scratches, etc.If the defect appeared under the circumstances of insuperable forces, accidents, intended or careless actions of the user or a third party.If the ink used was not manufactured by “INKSYSTEM” (South Korea)If the printing limit was exceeded – more than 100 000 prints.The “INKSYSTEM” Company excludes for itself any liability for incidental, consequential, indirect, special, or punitive damages of any kind to people, pets or property if the stated damages have been affected because of rules and operational conditions / product installation disregard. The Company also excludes any liability for intentional or careless actions of the user or third parties, for loss of revenue or profits, loss of business, loss of information or date, or other financial loss arising out of or in connection with the sale, installation, maintenance, use, performance, failure, or interruption of the possibility of such damages.Warranty certificateThe warranty conditions are agreed and accepted. No claims against the product appearance and the list of equipment.Customer’s signatureInstall Nozzle Seal for BCI – 24BKIn order to strengthen the connection of cartridges and the printer head, prevent air leaking, ink back flowing, ink leaking, we need to add a silicon seal on cartridge nozzle, the processed are as follows:1. Clean the seal: Take out 20*20 sponge sticker and seals, tear off the sticker cover, put seal on the sticker to wipe off the dirt (double sides should be cleaned) (1-1).Pic. 1-12.Take the printer head out: turn the printer on, open the printer’s cover, cartridge holder will move to the cartridge change position, take cartridges out (2-1), lift printer head lock balance (2-2), then you can take out the printer head, place the printer head on clean paper (2-3) to prevent damage, do not touch the electronic panel.Pic. 2-1 Pic. 2-2 Pic. 2-33. Install the silicon seal: check if the original seal and filter have dirt (3-1), if yes, please clean them, then use pliers to install the silicon seal on the printer head according to the shape (3-2), and check if ail seals are in the right position (3-3).Pic. 3-1 Pic. 3-2 Pic. 3-3。

CANON IP4680连续供墨系统安装说明1、先安装打印头
2、用硬物卡住打印的打印控制开关，使墨车自动归位。

然后切断电源。

3、将配件包里的铁皮支架固定在打印机开口框的左边，如图中的位置，有扎带把管线扎在铁
皮支架上（先不要扎紧），左右推动墨车至打印机二端，把管线的长度调整合适（不宜过长或过短）。

canon IP4680原装墨盒用完后，將芯片用在连供上，但墨盒上的灯会闪烁，打印驱动还是会提示墨水用完！如何处理让指示灯长亮？
如果它一直閃爍...就不理會它...直到墨水量過低...螢幕上會彈出墨水量不足告訊息...接這會彈出墨水不足視窗
再來按"是"
按stop五秒鐘就可以失效了但是墨車上的LED紅色燈號不會亮喔。

打印机拆机清洗图解打印机拆机清洗图解打印机拆机清洗图解如果喷墨打印机的打印头在工作完成后没有归位进行保护，或是很长时间不用，都会导致喷嘴堵塞甚至完全不能打印的情况。

喷墨打印机的打印头堵塞、清洗是个有点复杂的过程，我们针对不同情况不同产品需要分别对待。

首先来说说爱普生的产品，因为爱普生的产品，使用的是微压电技术，喷头是固化在打印机内部，清洗只能通过程序完成，如果想拆开机器清洗，势必是要失去打印机的原厂保修，得不偿失，并且即便使用专门的清洁剂和超声波发生器，也未必就一定能洗干净。

在淘宝上有很多卖清洁剂的，都号称能洗干净无腐蚀，但是有谁证明过吗？并且打印头是一个相当精密且娇贵的部件，在拆卸清洗过程中，难免会产生碰撞导致损坏，哪怕碰撞是很轻微的。

如果在用下面的办法清洗之后还是堵的厉害，最佳的解决办法就是联系当地爱普生的售后服务部门，看看更换一个新的打印头要多少钱，这样才能确保新打印头的安装精度。

在控制面板当中，找到打印机，这里要点击的，是打印首选项，而不是打印机属性或是属性。

注意要点击打印首选项这时候，点击应用工具选项卡，先执行左上的喷嘴检查，这时候打印机会打印一张纸，上面是倾斜的网状图，可以很容易的看到是否有断线、残缺的地方，如果有，就需要进行喷嘴清洗，也就是左上第二个按钮。

打印机应用工具中的打印头清洗程序执行完一次清洗后，就要打印一张喷嘴检查图案，看看是否有改进、是否所有线条都完整了。

要注意的是，这个过程非常耗墨水，所以要保证在清洗过程中墨水的余量足够。

2佳能、惠普产品的清洗佳能与惠普的打印机，墨盒都有两种类型，一种是自带打印头的，一种不带。

如下图，左边的是佳能的826墨盒，可以看到没有打印头，而右边的'841墨盒是带打印头的。

不同的打印头结构如果墨盒自带打印头，完全可以像前面那样进行清洗。

看看清洗的效果，如果看不到效果，这种一体式产品好处在于更换墨盒后，会有新的打印头。

可以独立更换的打印头，来自惠普OfficeJet8100如果是右边的打印头和墨盒分离的产品，解决办法是先尝试用软件自带的工具清洗，看看效果。
