EDI在除盐水系统的应用及分析

ＥＤＩ在除盐水系统的应用及分析宋子维，张　琰，高贵蓉，冯　爽，魏广春（中国石油长庆石化公司，陕西省咸阳市７１２０００）摘要：传统的除盐水系统基于反渗透加混床离子交换工艺，工艺复杂，出水水质较差，且混床再生过程中产生大量的含酸、含碱废水。

而反渗透加ＥＤＩ（连续电除盐技术）系统的工艺废水排放量较少，运行维护简单，不产生含酸、含碱废水，产品水电导率降低至０．１０μＳ／ｃｍ以下，钠、硅离子质量浓度控制在１０μｇ／Ｌ以下，水质明显提升，是理想的除盐水系统工艺。

对ＥＤＩ在除盐水系统中的应用进行详细介绍，并对比分析了ＥＤＩ模块更新前后的能耗、节能减排、经济效益和运行操作方面的不同，与ＭＫ２模块相比，产水电导率进一步降低至０．０６μＳ／ｃｍ以下，且在节能减排和经济效益方面表现突出。

关键词：ＥＤＩ　除盐水　混合离子交换　水质　节能　经济效益除盐水系统工艺按除盐原理不同可以分为物理除盐、化学除盐及膜分离除盐［１］。

除盐技术经历了从高能耗、高成本、操作复杂、环境污染到低能耗、低成本、易操作、环境友好的发展过程［２］。

ＥＤＩ（Ｅｌｅｃｔｒｏｄｅｉｏｎｉｚａｔｉｏｎ）又称连续电除盐技术，科学地将电渗析技术和离子交换技术融为一体，通过阳、阴离子膜对阳、阴离子的选择透过作用以及离子交换树脂对水中离子的交换作用［３］，在电场的作用下实现水中离子的定向迁移，从而达到水的深度净化除盐，并通过水电解产生的氢离子和氢氧根离子对装填树脂进行连续再生，从而生产超纯水［４］。

１　反渗透加ＥＤＩ和反渗透加混床的工艺比较反渗透膜技术已广泛地应用到海水淡化、苦咸水除盐及城市污水深度处理等领域，如在电力行业应用的反渗透混合离子交换除盐工艺、反渗透ＥＤＩ工艺，美国在２１世纪对城市污水进行的深度处理就采用了反渗透膜技术［５］。

ＥＤＩ技术自１９９７年后才进入中国，近几年在制药、电子、石化等行业快速发展，在研发方面也取得部分专利［６］。

中国石油长庆石化公司除盐水站现有两套除盐水系统，分别采用两种工艺：除盐水系统（一）采用反渗透加混合离子交换工艺，除盐水系统（二）采用两级反渗透加ＥＤＩ工艺。

超纯水设备EDI与混床简介

五、EDI装置与混床离子交换设备比较
EDI装置与混床离子交换设备属于水处理系统中的精处理设备,下面将两种设备在产水水质、投资量及运行成本方面进行比较,来说明 EDI装置在水处理中应用的优越性。 (1)产水水质比较 EDI装置是一个连续净水过程,因此其产品水水质稳定,电阻率最高可达18.25MΩ ·cm,达到超纯水的指标。混床离子交换设施的净水过程是间断式的,在刚刚被再生后,其产品水水质较高,而在下次再生之前,其产品水水质较差。 (2)投资量比较与混床离子交换设施相比EDI装置投资量要高约 20%左右,但从混床需要酸碱储存、酸碱添加和废水处理设施及后期维护、树脂更换来看,两者费用相差在10%左右。随着技术的提高与批量生产,EDI装置所需的投资量会大大的降低。另外,EDI装置设备小巧,所需厂房远远小于混床。
3、采用反渗透水处理设备与电去离子(EDI)设备，这是一种制取超纯水的最新工艺，也是一种环保，经济，发展潜力巨大的超纯水制备工艺，其基本工艺流程为：原水→原水箱→原水泵→多介质过滤器→精密过滤器→高压泵→反渗透设备→RO水箱→(EDI)泵→保安过滤器→紫外线→电去离子(EDI)→纯水箱→纯水泵→后置精密过滤器→用水点
EDI装置属于精处理水系统,一般多与反渗透(RO)配合使用,组成预处理、反渗透、 EDI装置的超纯水处理系统,取代了传统水处理工艺的混合离子交换设备。EDI装置进水要求为电阻率为0.025-0.5MΩ ·cm, 反渗透装置完全可以满足要求。EDI装置可生产电阻率高达18MΩ ·cm以上的超纯水。来自六、 EDI技术的应用
EDI技术在国外广泛的应用有十几年的时间,大多用于制药行业、微电子行业、发电工业和实验室。在表面清洗、表面涂装、电解工业和化工工业的应用也日趋广泛。 EDI技术的应用 1、制药行业、微电子行业、发电工业和实验室。 2、在表面清洗、表面涂装、电解工业和化工工业的应用也日趋广泛。 3、半导体材料、器件、印刷电路板和集成电路; 4、超纯材料和超纯化学试剂; 5、实验室和中试车间; 6、汽车、家电表面抛光处理; 7、光电产品; 8、其他高科技精微产品;

EDI&MB

任一模块需要维修时，整个系统的运行不受影响，其负荷只需要分配到剩余模块中即可
需要停机维修,所以一般做以备一用
五
操作控制的难易
系统设计简单，操作方便，只需要调节电流
操作程序复杂
六
其它优势
对车间规格无特别要求，占用空间少
混床及辅助设备占用空间大
整套设备在一个滑架内，安装只需通水和供电，即可投入使用
需安装酸碱储罐等配套设备,
采用模块化设计，容易扩展
不能满足用户未来的扩展需要
总结:
EDI作为一种经济实用型的环保超纯水处理解决方案，相对与混床具有如下优点: 无需再生化学品的再生，运行成本低；没有中和药剂的需要；水利用率高；地面和高空作业能够极大地减少；全自动操作；减小了EHS风险；连续工作，出水水质稳定等优势。EDI技术是超纯水降低生产成本，提高生产效率，减少废水排放，将生产地的危险降至最低的有效手段,越来越多成为超纯水水处理的首选技术。
混床工艺约0.35ｋＷｈ/ｔ水
混床吨水运行成本在2.7元左右
三
化学物质的使用
完全不需要化学物质
需酸、碱化学再生药剂
零排放，环保型技术
需清洗、有废水排放
四
性能指标
24小时连续运行，水质稳定，电阻率15ΜΩ.CM
间断式产水,需要停机再生，再生时离子交换树脂受到化学药品影响很大,树脂容易泄漏或被污染而影响出水水质

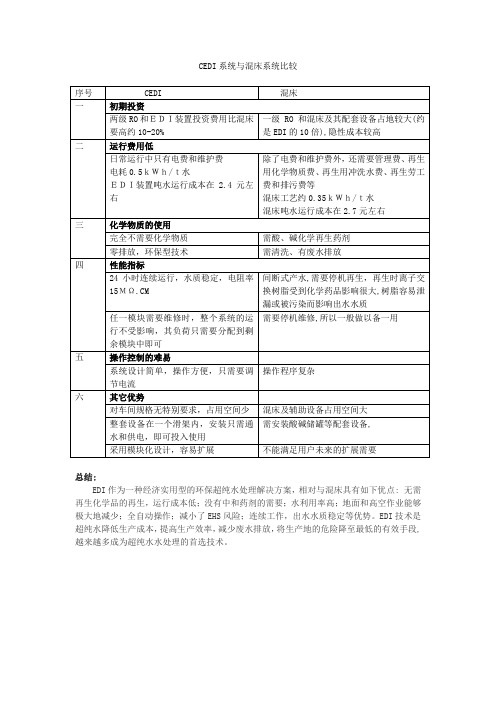

CEDI系统与混床系统比较
序号
CEDI
混床
一
初期投资
两级RO和ＥＤＩ装置投资费用比混床要高约10-20%
一级RO和混床及其配套设备占地较大(约是EDI的10倍),隐性成本较高
二
运行费用低
日常运行中只有电费和维护费

混床离子交换和EDI在电厂锅炉补给刊处理中的分析对比

２运行成本、
混床系统不仅需混床，时还必备酸、碱同
贮罐等）保守估计占地在１０平方米之多，００而具家节约一百多亿的资金。由于补水纯度提高而给
同等补水能力的ＥＩ．Ｄ系统充其量占地不会超没备带来的缲护效益及环保、土地效益等若计过５平方米，混床系统大大减少了土地的占入的话，０较效益更是不可估量。
６２３０％＝４１０× ４× ６ ×８．万吨，而这些水均需随
小时的电厂按每年工作３０计算，炉补水６天锅量按６Ｔｄ时计，年的混床部分投入为：０／＊一
参考文献ｔｌ培元，辛火力发电厂水处理厦水质控制。北京：６ × ４６ × ＝１．万元。０２ ×３０８４４７力出崩社，（－２Ｋ的５的浓水，只是其中的盐份含量高点，％也完全Ｊ中国电２戢达中．发电厂永处理工程。．北京：国电中力出而同等补水能力ｆＥＩｌＤ系统的费用如下：￣可用做对盐份要求不高的冷却水或冲灰水。－版社，ｏ２也２０折旧费：按３折旧（实上不止３年事３许立国ｌ、 ’ 火电厂永处理技术。北京：中国电力出就是说，Ｄ系统完全可以做到零排放。ＥＩ年），１补水的待摊折旧费用为３０吨０万元版社，
尘及硫化物，二是水处理部分所必须排放的酸、近百万元的环保治理费。随着各电厂对锅炉补水水质要求的提高，趋势，另一方面由上述分析可以得出，ＤＩＥ代替碱废液。据了解，一座中型电厂每年为此要付出作为高纯度纯水制备的ＥＩ显现出蓬勃发展的Ｄ，一Ｏ，时的发电厂每年可直、而ＥＩ靠自Ｄ是身的电再生，本无需外部的混床后，个６万千瓦／Ｊ根

EDI与混床的比较

• EDI 60m³/h EDI电耗量，每产1吨高纯水需耗电0.18～0.4KWh,根据进水水质及离子含量确定,双级RO反渗透产水水质≈2-4μs/cm, 经计算每产1吨纯水电耗量≈0.24KWh • 每年EDI耗电费用：0.24度×720吨×0.4元×360天≈2.8万元 • 每年EDI配套泵电费用：7.5度×12时×365天×0.4元≈1.3万元 • 则每年操作人员总工资费用为： 2100元×12月×5人=12.6万元/年 • 综上所述，EDI在正常情况下年运行总费用计： • 人工费12.6万元/年+电耗2.8万元/年+1.3万元 ≈16.7万元/年。
2）EDI与混床操作对比
• EDI
EDI是由几个每小时产水量相同的模块组成，根据实际纯水的使用量开启或停止EDI模块，手动操作相对频繁，但操作比较简单，只需开启EDI进水阀门、极水阀门和浓水阀门，以及打开电源同时根据出水水质调节加药量（氯化钠）、电解电压和电流的大小即可，对操作工的责任心要求较高。
• 缺点
混床 1、树脂交换容量利用率低、损耗率大 2、酸碱再生有危险性废液排放 3、细菌易在床层中繁殖 4、阀门较多，操作复杂 5、运行重量高，占用面积大 • EDI 1、初期投资较大 2、对预处理要求高
5）EDI与混床综合分析
比较项目性操能作混床 ★★ ★ ★ ★ 一般 EDI ★★★ ★★ ★★★ ★★★ 优
一期+二期水处理工程总计面积需1150 m²（土建、投
• b.运行费用比较 b.运行费用比较 • 混床混床再生周期：60m³/h混床过滤罐，直径为1.6m，流速30m/h，可连续产水≈720m³，运行12小时再生一次，在正常锅炉用水情况下，再生周期约为1天再生一次。 • 混床再生所用酸、碱费用计算 • 酸：292.50+50.00=342.00元(浓度为30%，650元/吨) • 碱：350.00+60.00=410.00元(浓度为30%，700元/吨) • 再生一次所用酸、碱总投入：342.50元+410.00元=752.50 元, • 按产每吨水分摊计算,需酸、碱费用1.045元， • 年费用：1.045元/吨×720吨/天×360天/年=27.08万元/年 • 人工费：2100元×12月×8人=20.16万元/年。 • 再生用电费；15kw×360天×0.4元/kw=0.216万元/年 • 综上所述，混床在正常情况下年运行总费用计： • 酸、碱消耗27.08万元+人工费20.16万元+电耗0.216万 ≈47.456万元/年。

EDI与传统混床技术相比的优势存在点

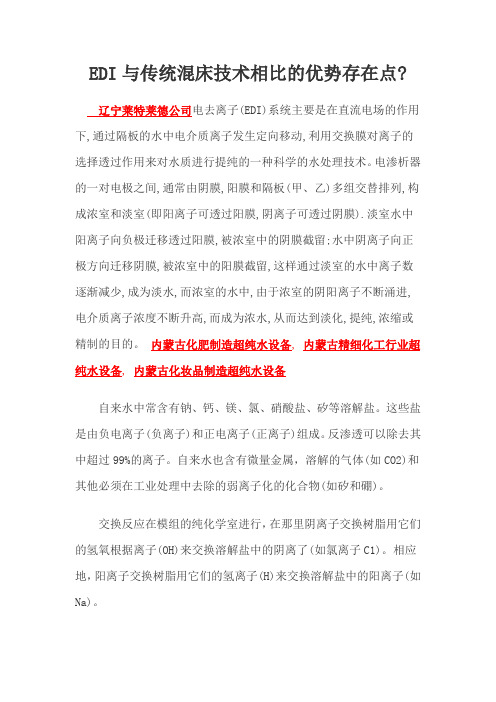

EDI与传统混床技术相比的优势存在点?辽宁莱特莱德公司电去离子(EDI)系统主要是在直流电场的作用下,通过隔板的水中电介质离子发生定向移动,利用交换膜对离子的选择透过作用来对水质进行提纯的一种科学的水处理技术。

电渗析器的一对电极之间,通常由阴膜,阳膜和隔板(甲、乙)多组交替排列,构成浓室和淡室(即阳离子可透过阳膜,阴离子可透过阴膜).淡室水中阳离子向负极迁移透过阳膜,被浓室中的阴膜截留;水中阴离子向正极方向迁移阴膜,被浓室中的阳膜截留,这样通过淡室的水中离子数逐渐减少,成为淡水,而浓室的水中,由于浓室的阴阳离子不断涌进,电介质离子浓度不断升高,而成为浓水,从而达到淡化,提纯,浓缩或精制的目的。

内蒙古化肥制造超纯水设备, 内蒙古精细化工行业超纯水设备, 内蒙古化妆品制造超纯水设备自来水中常含有钠、钙、镁、氯、硝酸盐、矽等溶解盐。

这些盐是由负电离子(负离子)和正电离子(正离子)组成。

反渗透可以除去其中超过99%的离子。

自来水也含有微量金属，溶解的气体(如CO2)和其他必须在工业处理中去除的弱离子化的化合物(如矽和硼)。

交换反应在模组的纯化学室进行，在那里阴离子交换树脂用它们的氢氧根据离子(OH)来交换溶解盐中的阴离了(如氯离子C1)。

相应地，阳离子交换树脂用它们的氢离子(H)来交换溶解盐中的阳离子(如Na)。

1、无化学污染持续的树脂电解再生使得无需腐蚀性很强的化学品;如果前级RO系统运作正常，则极少需要清洗。

如异常E-Cell的内部设计足以应付周期性的化学清洗;E-Cell消除了对腐蚀性化学品再生装备的资金投入。

如：合金伐门、管道、水泵、化学药品储存设备等相关部件，省却了这些部分的安装、更新、维护的费用2、连续再生连续再生替代了间歇式再生，这就不再需要备用离子交换设备。

每个模块都可以独立进行化学清洗，剩余的模块可以承担短期的高流量。

3、启动/操作简单与混床的间歇式再生相比，不再需要再生操作;EDI操作简单，所需伐门少，同时也无须操作者花费很大精力;操作只需简单的分析和控制。

EDI系统与混合离子交换技术的区别有哪些

EDI系统与混合离子交换技术的区别有哪些
2020年1月7日
EDI系统与混合离子交换技术的区别有哪些?下面为大家详细介绍，帮助大家更好的选择适合自己的设备系统：
1、占地空间小，省掉了混床和再生设备。

2、产水稳定，出水质量高，而混床在树脂接近失效时水质会变差;EDI系统商品水水质稳定,电阻率一般为15MΩ·cm，较高时可达到18MΩ·cm，到达超纯水的指标。

混床离子交换设备的清水进程是连续式的，在刚刚被再生后，其商品水水质较高，而在下次再生之前，其商品水水质较差。

3、运转费用低，再生只耗电，不用酸碱，节省材料费用;EDI系统运转费用包括电耗、水耗、药剂费及设备折旧费等费用，省去了酸碱耗费、再生用水、废水处理和污水排放等费用。

在电耗方面，EDI系统约0.5kWh/t水，混床技术约0.35kWh/t水，电耗的本钱在电厂来说是相比经济的，可以用电厂用电的报价核算。

在水耗方面，EDI系统产水率高，不用再生用水，因此在此方面运转费用低于混床。

至于药剂费和设备折旧费两者相差不大。

总的来说，在运转费用中，混床运转本钱高于EDI设备。

因此，EDI设备的费用在几年内完全可以收回。

4、环保效益显著，增加了操作的安全性;EDI系统归于环保型技能，离子交换树脂不需酸、碱化学再生，节省很多酸、碱和清洁用水，大大降低了劳动强度。

更主要的是无废酸、废碱液排放，归于非化学式的水处理体系，它无需酸、碱的储存、处理及无废水的排放，因此它对新用户具有格外的吸引力。

医疗用超纯水混床与EDI技术对比

医疗用超纯水混床与EDI技术对比一、前言在体外再生型凝结水处理系统中，树脂作为被转移的对象在混床及各再生设备间进行来回的输送。

当树脂从一设备向另一设备内输送时，如果输送得不彻底，将会造成混床间树脂量有的多有的少，并且会带来阳阴树脂的体积比失调、混床的出水水质变差等一系列不良后果。

医院超纯水设备根据树脂在设备间的输送情况，树脂的送出率主要与设备的内部结构、树脂本身的流动性能及操作方式等因素有关。

由于球形树脂颗粒在水溶液中并非是自由流动的，因而将树脂视为自由流体或忽视设备内部结构的布置，都将影响到树脂的输送效果。

二、树脂的流动性能对于树脂在水中的流动能力，可以用树脂颗粒在水中的休止角(Angle of repose)来表示，休止角的大小随测量方法的不同而稍有差异，一般情况下，当粒状物料的休止角小于30°时较易流动，大于30°时其流动能力将受到一定的限制。

在试验室条件下，可以采用容器倾斜法测试不同类型树脂的休止角，即在一装有除盐水的圆柱体中加入树脂样，使树脂完全沉浸于水中，然后逐渐地倾斜圆柱体，至树脂层表面有树脂颗粒流动为止，此时树脂层表面与水平面所形成的夹角称为树脂的休止角。

树脂休止角的大小与其密度、粒度、形状及阳阴树脂颗粒间的静电效应等因素有关，对于凝结水处理系统中应用的D001、D201普通型树脂，其休止角一般为23—27°;对于高速混床专用的D001MB、D201MB型树脂(粒度性能较好)，其休止角通常在21—24°的范围内。

一般来说，阴树脂的流动性能较阳树脂好，混合树脂较阳、阴树脂的流动能力要差，粒度分布较均匀的D001MB、D201MB型树脂的流动性能较粒度分布较差的D001、D201型树脂要好。

实际上，树脂颗粒的流动能力还与树脂层的压实情况有关，例如将混匀的树脂层敲实后，可测得树脂对应的休止角约增大2—4°。

三、分离器内树脂分层后的送出在一些体外型再生系统中，对于分离器内反洗分离后的阴树脂及中间混脂层树脂的送出，一般采用由下往上的方式进行抽取，例如国产T塔型再生系统中，分离器内的阴树脂及混脂的送出装置均为支管与分配器连接的辐射形分布型式。
