输煤栈桥设计注意事项

序号：1栈桥施工方案输煤栈桥施工方案序号：2施工前的准备工作施工前，我们需要对整个工程进行详细的了解和分析。

要熟悉施工图纸，了解栈桥的结构、尺寸、标高以及相关的技术要求。

要对施工现场进行实地勘察，了解地形地貌、地质条件、交通状况等，为施工方案的制定提供依据。

序号：3施工方案的制定一、施工顺序1.先进行栈桥基础施工，包括桩基、承台、地梁等；2.然后进行栈桥主体结构施工，包括梁、板、柱等；3.进行栈桥附属设施施工，如扶手、栏杆、照明等。

二、施工方法1.基础施工：采用桩基施工，桩基采用钻孔灌注桩，承台采用现浇混凝土；2.主体结构施工：采用现浇混凝土，梁、板、柱等采用模板支撑体系，混凝土采用泵送施工；3.附属设施施工：采用预制构件，现场组装。

序号：4施工过程中的质量控制一、严格原材料检测所有原材料必须经过严格检测，符合国家相关标准，不合格的原材料严禁进入施工现场。

二、加强施工过程控制1.施工过程中，要严格按照设计要求和施工规范进行操作，确保施工质量；2.加强施工过程中的检查，发现问题及时整改，确保工程安全；3.对关键部位和关键工序实行重点监控，确保施工质量。

三、施工质量验收施工完成后，要进行质量验收，验收合格后方可进入下一道工序。

序号：5施工安全及环保措施一、施工安全1.建立健全安全生产责任制，明确各级管理人员和施工人员的安全职责；2.加强施工现场安全防护，设置安全警示标志，确保施工现场安全；3.对施工人员进行安全培训，提高施工人员的安全意识；4.定期进行安全检查，发现问题及时整改。

二、环保措施1.加强施工现场环保管理，严格控制扬尘、噪音、废水等污染；2.合理利用材料，减少废弃物产生，对废弃物进行分类处理；3.加强绿化工作，改善施工现场环境。

序号：6施工进度及成本控制一、施工进度根据施工方案，我们制定了详细的施工进度计划，确保工程按时完成。

二、成本控制1.严格控制材料成本，合理利用资源，降低工程成本；2.加强施工管理，提高施工效率，降低人工成本；3.加强成本核算，及时掌握工程成本情况，确保成本控制在计划范围内。

大跨度钢桁架带式输送机栈桥的设计要点简析摘要：大跨度钢桁架栈桥作为煤炭矿井及选煤厂工业场地的重要构筑物之一，国家目前并没有编制相应设计规范进行统一规定。

本文较系统地介绍了钢结构栈桥的结构体系、布置特点及设计原则，通过对桁架体系和支撑体系的合理选取，使设计尽量做到适用、经济、安全、美观。

关键词：钢桁架；大跨度；结构设计；输煤栈桥概述在煤炭矿井及选煤厂工业场地的建（构）筑物中，栈桥是内部运输系统的重要组成部分。

通过其内部的带式输送机，将原煤、块煤、矸石等原料输送至筛分破碎车间、主厂房、仓等建筑物内进行洗选、储藏。

根据廊身的结构形式，可以分为钢筋混凝土结构、钢结构、钢与钢筋混凝土的组合结构和砖石结构。

近年来，随着工业现代化的迅速发展，钢结构栈桥有自重轻、跨度大、造型美观、抗震性能好等优点，在长距离输送时，大跨度钢桁架栈桥得到广泛应用。

笔者通过对钢栈桥实际设计中遇到问题的总结归纳，旨在为类似工程设计提供借鉴。

1 栈桥的结构体系钢栈桥一般分为主承重桁架、上下弦水平防风支撑和两端门架3部分。

主承重桁架一般分为型钢桁架和钢管球节点桁架；上下弦水平防风支撑，承受水平荷载，并保持空间桁架的整体稳定和刚度；两端门架作为水平防风支撑的支点，将栈桥的水平作用力通过端门架传递给支座，并确保栈桥在横向的刚度及稳定。

2 栈桥的结构布置栈桥立面纵向水平或倾斜，倾斜角度一般≤16°。

为了保证栈桥纵向体系的稳定，通常在高端设（滑动）辊轴支座，在低端设不动铰接支座，确保在承受竖向荷载和纵向地震作用发生位移变形时，有足够的伸缩量。

栈桥的跨度应视桥下的建（构）筑物、道路、管沟及铁路等的位置而定，在确保一定的安全距离后，尽量考虑将桁架的跨度布置一致，减少桁架种类。

一般桁架高度为2.5～3.3m，桁架最优高跨比为h/L=1/12～1/10（h为桁架高度，L为桁架跨度），得出最经济跨度为25～35m。

3 栈桥的建筑设计栈桥断面宽度一般在主导专业提供的资料（净宽）的基础上，每边增加150mm；栈桥断面高度一般在满足主导专业提供资料（净高）的基础上，考虑上弦支撑横梁高度，桥面板的厚度及桥面建筑做法，推算出合理数值。

火力发电厂输煤栈桥设计简述首先，在设计栈桥的结构时，需要考虑到栈桥的功能和实际需求。

一般来说，栈桥通常由上部组成，包括上部结构、上部设备；下部组成，包括下部结构、下部设备。

上部结构主要包括栈桥桥梁、支承系统、运输机械等；下部结构主要包括栈桥基础、支撑钢筋混凝土结构等。

栈桥的结构要有足够的稳定性和承载能力，能够经受煤炭的重量和传输过程中的振动。

其次，在栈桥的材料选型中，需要根据煤炭输送量、环境要求、经济考虑等因素进行选择。

通常情况下，栈桥的主要构建材料可以选用钢材，具有良好的强度和耐久性，能够承受煤炭的重量和输送过程中的力量。

另外，栈桥上部设备的选材也需要考虑灵活性和耐用性，以满足不同工况下的需求。

然后，在栈桥的承载能力上，需要根据实际需求和设计要求进行计算和评估。

栈桥的承载能力主要包括静载荷和动载荷。

静载荷是指栈桥自身的重量以及上部结构和设备的重量；而动载荷则包括煤炭的重量和输送过程中的动态力量。

栈桥的承载能力需要满足安全性和可靠性的要求，能够承受煤炭输送过程中的振动和冲击。

最后，在栈桥的输煤效率上，设计需要考虑到煤炭的输送速度和输送容量。

栈桥的设计要尽量减少煤炭的丢失和堵塞，保证输煤过程的高效和稳定。

同时，栈桥的输送系统也需要与火力发电厂的煤炭供应系统相匹配，确保煤炭的连续供应和输送。

综上所述，火力发电厂输煤栈桥设计是一项复杂而重要的工程，需要考虑多方面的因素。

设计过程中要兼顾栈桥的结构、材料选型、承载能力和输煤效率等要求，以确保输煤过程的安全、高效和稳定。

设计人员需要具备扎实的专业知识和经验，以及良好的工程思维和创新能力，为火力发电厂的运行提供有力的支持。

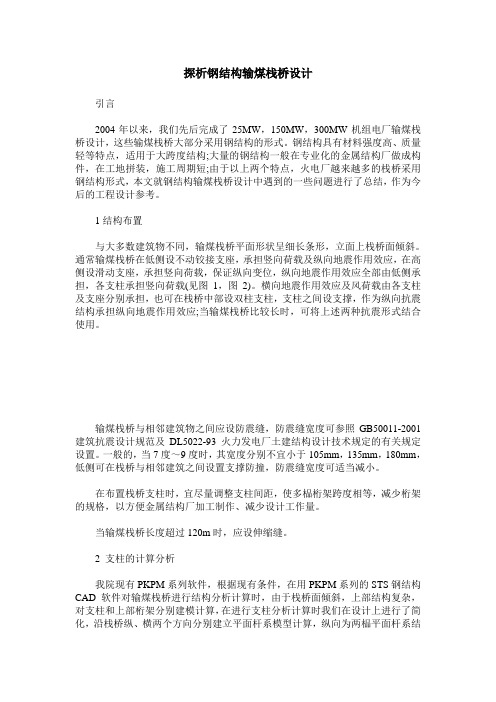

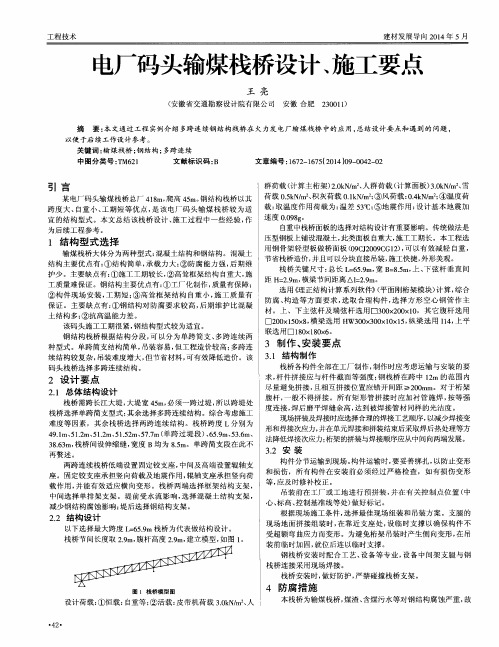

探析钢结构输煤栈桥设计引言2004年以来，我们先后完成了25MW，150MW，300MW机组电厂输煤栈桥设计，这些输煤栈桥大部分采用钢结构的形式。

钢结构具有材料强度高、质量轻等特点，适用于大跨度结构;大量的钢结构一般在专业化的金属结构厂做成构件，在工地拼装，施工周期短;由于以上两个特点，火电厂越来越多的栈桥采用钢结构形式，本文就钢结构输煤栈桥设计中遇到的一些问题进行了总结，作为今后的工程设计参考。

1结构布置与大多数建筑物不同，输煤栈桥平面形状呈细长条形，立面上栈桥面倾斜。

通常输煤栈桥在低侧设不动铰接支座，承担竖向荷载及纵向地震作用效应，在高侧设滑动支座，承担竖向荷载，保证纵向变位，纵向地震作用效应全部由低侧承担，各支柱承担竖向荷载(见图1，图2)。

横向地震作用效应及风荷载由各支柱及支座分别承担，也可在栈桥中部设双柱支柱，支柱之间设支撑，作为纵向抗震结构承担纵向地震作用效应;当输煤栈桥比较长时，可将上述两种抗震形式结合使用。

输煤栈桥与相邻建筑物之间应设防震缝，防震缝宽度可参照GB50011-2001建筑抗震设计规范及DL5022-93火力发电厂土建结构设计技术规定的有关规定设置。

一般的，当7度～9度时，其宽度分别不宜小于105mm，135mm，180mm，低侧可在栈桥与相邻建筑之间设置支撑防撞，防震缝宽度可适当减小。

在布置栈桥支柱时，宜尽量调整支柱间距，使多榀桁架跨度相等，减少桁架的规格，以方便金属结构厂加工制作、减少设计工作量。

当输煤栈桥长度超过120m时，应设伸缩缝。

2 支柱的计算分析我院现有PKPM系列软件，根据现有条件，在用PKPM系列的STS钢结构CAD软件对输煤栈桥进行结构分析计算时，由于栈桥面倾斜，上部结构复杂，对支柱和上部桁架分别建模计算，在进行支柱分析计算时我们在设计上进行了简化，沿栈桥纵、横两个方向分别建立平面杆系模型计算，纵向为两榀平面杆系结构(包括支撑)，横向为若干榀框排架(带支撑)结构。

论大倾角皮带输煤栈桥设计大倾角皮带输煤栈桥的设计需要考虑到以下几个方面：输送能力、输送倾角、设备选型和结构设计。

为了确保输送效率，设计中需要充分考虑到栈桥的输送能力。

输送能力的大小决定了栈桥每小时能输送的煤炭量，因此需要根据实际情况确定栈桥的尺寸和规模。

还需要确保栈桥的输送能力与煤炭生产能力相匹配，以避免产能浪费或煤炭供应不足的情况发生。

栈桥的输送倾角也是设计的一个重要参数。

大倾角皮带输煤栈桥可以实现大于30度的输送倾角，这对于节省占地面积和提高输送效率非常有益。

在设计中需要根据实际需求和场地条件确定输送倾角的大小，以确保输送的稳定性和安全性。

还需要考虑到栈桥的倾角对皮带的磨损和寿命的影响，选择适当的材料和加强措施，以延长设备的使用寿命。

设备选型也是栈桥设计的关键之一。

栈桥的输送设备主要包括皮带输送机、托辊支撑系统和驱动系统等。

在选型过程中，需要根据输送能力、输送倾角和设备性能等因素综合考虑，选择适合的设备。

还需要考虑设备的稳定性和可靠性，以及维护和维修的便利性，以提高设备的使用效率和减少故障发生的可能性。

栈桥的结构设计也是关键之一。

栈桥的结构设计应具有足够的强度和稳定性，以承载输送过程中产生的压力和冲击力。

在设计过程中需要考虑到栈桥的自重和输送物料的重量，合理确定结构材料和尺寸。

还需要考虑到栈桥的抗风性能和抗震性能，以应对自然灾害和恶劣环境的影响。

大倾角皮带输煤栈桥的设计需要充分考虑输送能力、输送倾角、设备选型和结构设计等因素。

合理的设计可以提高栈桥的使用效率和使用寿命，为煤炭行业的发展做出贡献。

论大倾角皮带输煤栈桥设计大倾角皮带输煤栈桥是煤矿输送系统中的重要设备，其设计合理与否直接影响着输煤系统的运行效率和安全性。

本文将从大倾角皮带输煤栈桥的设计原理、结构特点、工作原理及优缺点等方面进行详细介绍。

一、设计原理大倾角皮带输煤栈桥是指在输煤过程中，能够适应大倾角工况下进行输煤的设备。

其设计原理主要基于以下几点：1. 适应大倾角输送：大倾角皮带输煤栈桥是为了满足矿山等工矿企业对于大倾角输煤的需求而设计的。

在煤矿和其他场所，由于地形的限制，往往需要进行大倾角输送，此时传统的平移式输送设备无法胜任，因此需要设计出适应大倾角输送的设备。

2. 提高输送效率：大倾角皮带输煤栈桥的设计也是为了提高输送效率。

通过较大的倾角传输，可以大大减少输送距离，从而提高了输送效率。

此类设备还可以实现从水平到垂直的输送，因此在需要跨越高度较大的地方进行输送时也非常合适。

二、结构特点大倾角皮带输煤栈桥的结构特点主要包括传动设备、皮带、支撑结构等几个方面：1. 传动设备：大倾角皮带输煤栈桥的传动设备通常采用高强度的齿轮传动装置。

为了能够适应大倾角的输送条件，传动装置需要具有足够的扭矩和稳定的传动性能。

2. 皮带：大倾角皮带输煤栈桥所使用的皮带也需要具有较高的强度和耐磨性。

为了适应大倾角的输送条件，皮带还需要具有较强的抗拉性能和良好的弯曲性能。

3. 支撑结构：为了能够在大倾角条件下稳定输送煤炭，大倾角皮带输煤栈桥的支撑结构需要设计得非常牢固。

通常采用多点支撑的方式，以确保皮带在输送过程中能够始终保持水平。

三、工作原理大倾角皮带输煤栈桥的工作原理主要包括输煤、卸煤、回转和固定几个步骤：1. 输煤：在输煤栈桥的上部设置煤炭的装载装置，通过这个装置将煤炭装入皮带输送机的上部。

皮带输送机通过传动装置将煤炭沿着倾角输送到下方。

2. 卸煤：当皮带输送机将煤炭输送到指定位置后，下部设有煤炭的卸载装置，可以将煤炭卸载到指定位置，完成输煤过程。

一、结构布置1、《火规》7.2.1低矮且跨度不大的运煤栈桥，其桥身及支柱宜采用现浇混凝土结构。

跨度超过18m时，桥身结构宜采用钢桁架结构，栈桥支柱可采用预制或现浇钢筋混凝土结构，也可采用钢结构。

栈桥屋面结构宜采用轻型结构，桥面结构可采用现浇钢筋混凝土板或预制板结构。

封闭栈桥宜采用轻型围护结构。

2、《火规》7.2.2运煤栈桥采用钢筋混凝土支柱且跨间承重结构与支架铰接的结构时，封闭栈桥的伸缩缝最大间距不宜超过130m，露天栈桥的伸缩缝最大间距不宜超过100m。

运煤栈桥支架及跨间承重结构均采用钢结构时，封闭栈桥的伸缩缝最大间距不宜超过150m，露天栈桥的伸缩缝最大间距不宜超过120m。

3、《火规》7.2.3 运煤栈桥结构应保证具有足够的空间刚度，结构体系和形式应符合下列规定：1 钢筋混凝土栈桥支架横向应采用框架结构，钢栈桥支架横向应采用支撑框架结构。

高架栈桥纵向宜设置刚性跨(如柱间垂直支撑或尾部抗震墙等)。

纵向刚性跨柱距可采用6m~7m，钢支柱在高度每间隔9m左右设横隔。

支架柱布置时，对照总图避免与道路冲突。

2 当采用桁架作为侧墙骨架时，应在栈桥两侧桁架上、下弦节点间设置刚性系杆和纵向水平支撑；桁架端竖杆应与端部刚性系杆或横梁组成∏形刚架。

注意∏形刚架需要建模计算。

栈桥的上、下弦纵向水平支撑应沿栈桥通长设置。

端部竖杆的节点板应适当增强。

下弦若采用混凝土板，可仅在施工过程中设临时支撑，按受拉考虑。

敞开式桁架桥面可采用钢板，走道板可采用钢格栅。

3 当采用梁或下承式桁架结构时，应沿桥面全长设置上弦纵向水平支撑。

对下承式桁架结构，同时应在下弦折线处和中部设置横向垂直支撑，其数量可根据栈桥跨度大小确定，间距不宜超过12m，且每跨不应少于两道。

此处注意次梁不能代替支撑作用。

4、《火规》11.8.1运煤栈桥与相邻建筑物之间应设置防震缝，防震缝应符合下列规定：1 对两端均与建筑物脱开的栈桥，防震缝一般宜符合现行国家标准《建筑抗震规范》的有关规定，即与建筑相邻处的高度不大于15m时，防震缝的最小宽度可采用100mm；当高度大于15m时，6,7,8,9度相应每增加5,4,3,2m，宜增加20mm。

工程技术火力发电厂输煤栈桥设计简述冯颖（中国能源建设集团广东省电力设计研究院有限公司广东广州510063）摘要：输煤栈桥是火力发电厂重要的建筑物，其形式一般为钢筋混凝土柱或钢柱支撑起钢结构连续桁架上部结构，栈桥内部布置有输煤皮带机、检修通道、电缆桥架等。

输煤栈桥的柱位布置需要考虑周边建构筑物的布置、地下管线的排布，兼顾经济性的跨度。

输煤栈桥的建模计算通常需要借助有限元软件完成，需满足强度、挠度的要求，同时兼顾美观和经济性。

关键词：火力发电厂输煤栈桥结构布置有限元方法中图分类号：TM611文献标识码：A文章编号：1674-098X(2021)10(a)-0035-03 Brief Introduction to Design of Coal Conveying Trestle in ThermalPower PlantFENG Ying(Guangdong Electric Power Design Institute Co.,Ltd.,China Energy Engineering Group,Guangzhou,Guangdong Province,510063China)Abstract:Coal conveying trestle is an important building in thermal power plant.Its form is generally reinforced concrete column or steel column to support the continuous truss superstructure of steel structure.The inside of the trestle is equipped with coal conveying belt conveyor,maintenance channel,cable bridge,etc.For the column layout of coal conveying trestle,surrounding buildings and structures,underground pipelines and the economic span shall be considered.The modeling calculation of coal conveying trestle usually needs to be completed with the help of finite element software,which should meet the requirements of strength and deflection as well as aesthetics and economy.Key Words:Thermal power plant;Coal conveying trestle;Structural layout;Finite element method1概述输煤栈桥作为发电厂的“血管”，串起煤场、转运站和主厂房煤仓间，为汽轮发电机提供原料保证。
