第二讲 数字万用表的使用方法ppt课件
2.调节稳压电源输出电压为9v 3.测各路电压值：
26
4.测各路的电流值：测量表2所列的各电流值。
27
5.在断开电源的条件下，测量下表所列的各电阻值。
电阻
R1
R2
R3
单位
KΩ
KΩ
KΩ
标称值
5.1
10
10
实测值
标称值
51
100
100
实测值
28
29
实训电路
30
实训器件
31
接线演示
32
测量演示
案
例
导 入
数字式万用表的使用

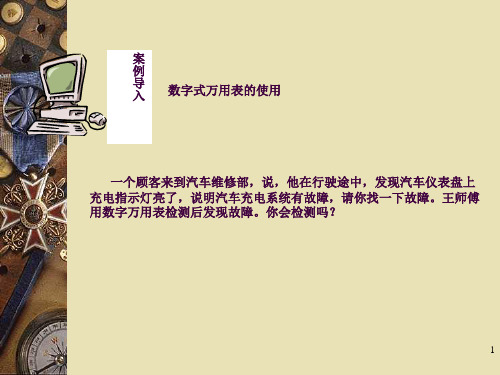

一个顾客来到汽车维修部，说，他在行驶途中，发现汽车仪表盘上
充电指示灯亮了，说明汽车充电系统有故障，请你找一下故障。王师傅 用数字万用表检测后发现故障。你会检测吗？
1
数字万用表
DT890B+
日本共立
2
一、 数字式万用表（DT—890B+为例）
3
电压、电流档测量前显 示
3读数： 所测得的电阻值为7.85KΩ。
13
①使用电阻档时，显示屏显示“1”。表示电阻无穷大或阻值超过范围。 ②当显示“ ” 时，表示电池不足。
14
（2）测量电压（现以测量车上蓄电池电压为例） 步骤： 1选择量程： 估算： 蓄电池为直流电压为12V。 选择： 根据估算电压范围，选择旋钮20V量程。
将黑色测试棒置于“COM”公共插口，红色测试棒插入“A” 插口。
18
2选择量程： 估算： 点火初级电流约为5A 选择：
转换开关 拨至20A档位。
19
3测试： 先让断电器触点闭合，然后把万用表串接在点 火线圈初级回路中，再把点火开关打开。 4读数：
26
4.测各路的电流值：测量表2所列的各电流值。
27
5.在断开电源的条件下，测量下表所列的各电阻值。
电阻
R1
R2
R3
单位
KΩ
KΩ
KΩ
标称值
5.1
10
10
实测值
标称值
51
100
100
实测值
28
29
实训电路
30
实训器件
31
接线演示
32
测量演示
案
例
导 入
数字式万用表的使用
一个顾客来到汽车维修部，说，他在行驶途中，发现汽车仪表盘上
充电指示灯亮了，说明汽车充电系统有故障，请你找一下故障。王师傅 用数字万用表检测后发现故障。你会检测吗？
1
数字万用表
DT890B+
日本共立
2
一、 数字式万用表（DT—890B+为例）
3
电压、电流档测量前显 示
3读数： 所测得的电阻值为7.85KΩ。
13
①使用电阻档时，显示屏显示“1”。表示电阻无穷大或阻值超过范围。 ②当显示“ ” 时，表示电池不足。
14
（2）测量电压（现以测量车上蓄电池电压为例） 步骤： 1选择量程： 估算： 蓄电池为直流电压为12V。 选择： 根据估算电压范围，选择旋钮20V量程。
将黑色测试棒置于“COM”公共插口，红色测试棒插入“A” 插口。
18
2选择量程： 估算： 点火初级电流约为5A 选择：
转换开关 拨至20A档位。
19
3测试： 先让断电器触点闭合，然后把万用表串接在点 火线圈初级回路中，再把点火开关打开。 4读数：
万用表的功能介绍PPT演示文稿
万用表一般可分为指针式万用表和 数字式万用表两种。
•1
指 针 式 万 用 表
•2
数 字 式 万 用 表
•3
（一）指针式万用表的结构组成：
指针式万用表的型式很多，但基本结 构是类似的。指针式万用表的结构主要由 表头、转换开关(又称选择开关)、测量线路 等三部分组成。
•4
符号“－”或“DC”表示直流，“～” 或“AC表”表头示上交的流表。盘刻印度有线多下种的符几号行，数 字刻是度与线选和择数开值关。的符不号同A档一位V一相Ω对表应示的这 刻只度电值表。是另可外以表测盘量上电还流有、一电些压表和示电表阻 头的参多数用的表符。号表：盘如上D印C有20多K条Ω/刻V、度A线C， 9其KΩ中/V右等端。标表有头“上Ω还”的设是有电机阻械刻零度位线调，整 旋其钮右（端螺为钉零），，左用端以为校∞正，指刻针度在值左分端布 指是零不位均。匀的。
•17
如果此时测得的都是低阻值，则红表笔所 接触的管脚为基极b，则该管为PNP型管 （如果说用上面的方法测得都是高阻值， 则为NPN管），如果测量时两个管脚的阻 值差别很大，可另选一个管脚为假定基极， 之至满足上述条件为止。
•18
判定集电极c。 对于PNP型三极管，当集电极c接红表笔，发射极 e接黑表笔时，再用拇指和食指捏住基极b和集电 极c（不要使两脚相碰），此时电流放大倍数比较 大（而NPN型管则相反）。测量时假定红表笔接 集电极c，黑表笔接发射极e，记下其阻值，而后 红、黑表笔交换测试，两次阻值进行比较，阻值 小的那次的红表笔接的是集电极c，黑表笔接的是 发射极e，而且可以判定是PNP型管（NPN型管则 相反）。
•7
表笔分为红、黑二只。使用时应将红色表 笔插入标有“＋”号的插孔中，黑色表笔 插入标有“－”号的插孔中。 另外MF47型万用表还提供2500V交直流 电压扩大插孔以及5A的直流电流扩大插孔。 使用时分别将红表笔移至对应插孔中即可。
•1
指 针 式 万 用 表
•2
数 字 式 万 用 表
•3
（一）指针式万用表的结构组成：
指针式万用表的型式很多，但基本结 构是类似的。指针式万用表的结构主要由 表头、转换开关(又称选择开关)、测量线路 等三部分组成。
•4
符号“－”或“DC”表示直流，“～” 或“AC表”表头示上交的流表。盘刻印度有线多下种的符几号行，数 字刻是度与线选和择数开值关。的符不号同A档一位V一相Ω对表应示的这 刻只度电值表。是另可外以表测盘量上电还流有、一电些压表和示电表阻 头的参多数用的表符。号表：盘如上D印C有20多K条Ω/刻V、度A线C， 9其KΩ中/V右等端。标表有头“上Ω还”的设是有电机阻械刻零度位线调，整 旋其钮右（端螺为钉零），，左用端以为校∞正，指刻针度在值左分端布 指是零不位均。匀的。
•17
如果此时测得的都是低阻值，则红表笔所 接触的管脚为基极b，则该管为PNP型管 （如果说用上面的方法测得都是高阻值， 则为NPN管），如果测量时两个管脚的阻 值差别很大，可另选一个管脚为假定基极， 之至满足上述条件为止。
•18
判定集电极c。 对于PNP型三极管，当集电极c接红表笔，发射极 e接黑表笔时，再用拇指和食指捏住基极b和集电 极c（不要使两脚相碰），此时电流放大倍数比较 大（而NPN型管则相反）。测量时假定红表笔接 集电极c，黑表笔接发射极e，记下其阻值，而后 红、黑表笔交换测试，两次阻值进行比较，阻值 小的那次的红表笔接的是集电极c，黑表笔接的是 发射极e，而且可以判定是PNP型管（NPN型管则 相反）。
•7
表笔分为红、黑二只。使用时应将红色表 笔插入标有“＋”号的插孔中，黑色表笔 插入标有“－”号的插孔中。 另外MF47型万用表还提供2500V交直流 电压扩大插孔以及5A的直流电流扩大插孔。 使用时分别将红表笔移至对应插孔中即可。
万用表的使用方法课件ppt完整版
安全操作规范
01
02
03
04
使用前应检查万用表是否完好， 以及测试线是否绝缘良好。
在测量过程中，应注意防止触 电和短路等危险情况的发生。
测量完成后，应将万用表量程 选择开关置于最高档位，并断 开测试线与被测电路的连接。
长期不使用时，应将万用表存 放在干燥、通风的地方，避免
潮湿和高温环境的影响。
05
结构与类型
结构
一般由表头、测量电路、转换开关等 部分组成。
类型
根据测量原理和功能不同，可分为模拟 万用表和数字万用表两大类。
选购与保养
选购
选择品牌知名度高、质量可靠、功能齐全、价格合理的万用表。
保养
定期清洁表面，保持干燥；轻拿轻放，避免剧烈震动；长时间 不用时，应取出电池并存放在干燥通风处。
02
号进行测量。
温度测量范围：一般万用表可测量的 温度范围从-50℃到+1000℃不等。
温度测量步骤
选择合适的温度量程和测量模式； 将温度传感器与待测物体充分接触；
读取显示屏上的温度值。
晶体管测试
晶体管测试原理：通过测量晶体管的三个 极间的电压和电流关系，判断其类型和性 能参数。
根据测试结果判断晶体管类型和性能参数。
07
总结与展望
课程总结回顾
万用表的基本概念和原理
介绍了万用表的基本定义、工作原理及分类。
万用表的维护与保养
强调了万用表日常维护和保养的重要性，提 供了相应的操作建议。
万用表的使用方法
详细阐述了万用表的使用步骤，包括选择量 程、接线方法、测量技巧等。
实验与案例分析
通过实验操作和案例分析，加深学员对万用 表使用方法的理解和掌握。
数字万用表使用方法
四、晶体三极管旳检测
在晶体三极管装入电路之前或检修家用电器时经常需要用简易旳措施 鉴别它旳好坏。下面简介用万用表测量晶体三极管旳几种措施。
1、判断晶体三极管旳管脚 三极管旳三个管脚旳作用是不同旳，工作时不能相互替代。用万用表 判断旳措施是：将万用表置于电阻R×1KΩ档，用万用表旳黑表笔接晶体 管旳某一管脚（假设它是基极），用红表笔分别接另外旳两个电极。假如 表针指示旳两个阻值都很小，那么黑表笔所接旳那一种脚便是NPN型管旳 基极；假如表针指示旳两个阻值都很大，那么黑表笔所接旳那一种脚便是 PNP型管旳基极。假如表针指示旳阻值一种很大，一种很小，那么黑表笔 所接旳管脚肯定不是三极管旳基极，要换另一种管脚再检测。
• 6.测量完毕，功能开关应置于交流电压最大 量程档。
使用措施
① 一般测量： 测量电阻、电压（直流、交流）和电流（直流、交流） 时，只需将量程转换开关打到相应位置，表笔插在相应 插孔中即可。 尤其提醒，假如误用数字万用表旳电流档 测量电压，很轻易将万用表烧坏。所以，在先测电流后， 再测电压时要格外小心，注意随即变化转盘和表笔旳位置。
14
2、判断硅管和锗管 利用硅管PN结与锗管PN结正、反向电阻旳差别，能够判断不知型号 旳三极管是硅管还是锗管。用万用表旳R×1KΩ档，测发射极与基极间和 集电极与基极间旳正向电阻，硅管大约在3～10KΩ之间，锗管大约在500 ～1KΩ之间，上述极间旳反向电阻，硅管一般不小于500K，锗管一般不 小于1000KΩ左右。
旳管型、极性及好坏。
二、试验仪器和设备
1）万用表；2）二极管、三极管；
UT51型数字万用表
液晶显示屏 电源开关
功能开关旋钮
电阻电压测试 孔
电流测试插 孔
三极管测试插 孔
数字万用表使用详细教程 ppt课件
小型外热式电烙铁
PPT课件
14
外热式电烙铁的发热元件（指烙铁芯）在传热体的外部，其 能量转换慢，加热慢，一般需要（15—20 分钟）且功率比较 大，从45w到数百瓦，多用于电工作业。
小型内热式电烙铁
烙铁芯安装在烙铁头里面故称之为内热式。现在的新型内
热式电烙铁烙铁头结构简单，加热快、拆装方便，寿命长。
注：通常使用万用表前需
要机械调零，但数字表一
般都有自动调零功能，故
此步骤省略
PPT课件
5
使用万用表测电阻
将表笔插进“COM”和“VΩ”孔中，常见数 字万用表欧姆档有如下几个量程档：200 Ω 、 2kΩ 、20k Ω 、200kΩ、2MΩ、20MΩ,也 就说其最大量程为20MΩ，测量电阻时，应先 估计一下所测电阻大小，确定所需量程，然 后将转向开关旋至电阻档相应量程进行测量， 测量时可以一只手接触电阻金属部分，但不 可两手同时接触电阻两金属端，这样会影响 测量精度。
压降是0.2V左右，普通硅整流管（1N4000、1N5400系列等）约
为0.7V，发光二极管约为 1.8～2.3V。调换表笔，显示屏显示
“1.”则为正常，因为二极管的反向电阻很大，否则此管已被
击穿。
万用表检测线路通断量程开关位置与二极管测量时相同，
检测时将表笔接到待测线路两端，如果两点之间阻值低于
（70±20）Ω，内置蜂鸣器发声，发光二极管变亮，检测线路
1．准备：烙铁头和焊锡丝靠近，处于随时可以焊接的状态，同时认准位置 2．加热焊件，熔化焊锡：烙铁头同时加热焊件和焊锡，熔化适量焊锡。 3．移开焊锡丝，移开烙铁。
在实际焊接时，各步时间的控制，时序的准备掌握，动作协调熟练， 这些都是通过实践解决的，所以大家要多加练习。
PPT课件
14
外热式电烙铁的发热元件（指烙铁芯）在传热体的外部，其 能量转换慢，加热慢，一般需要（15—20 分钟）且功率比较 大，从45w到数百瓦，多用于电工作业。
小型内热式电烙铁
烙铁芯安装在烙铁头里面故称之为内热式。现在的新型内
热式电烙铁烙铁头结构简单，加热快、拆装方便，寿命长。
注：通常使用万用表前需
要机械调零，但数字表一
般都有自动调零功能，故
此步骤省略
PPT课件
5
使用万用表测电阻
将表笔插进“COM”和“VΩ”孔中，常见数 字万用表欧姆档有如下几个量程档：200 Ω 、 2kΩ 、20k Ω 、200kΩ、2MΩ、20MΩ,也 就说其最大量程为20MΩ，测量电阻时，应先 估计一下所测电阻大小，确定所需量程，然 后将转向开关旋至电阻档相应量程进行测量， 测量时可以一只手接触电阻金属部分，但不 可两手同时接触电阻两金属端，这样会影响 测量精度。
压降是0.2V左右，普通硅整流管（1N4000、1N5400系列等）约
为0.7V，发光二极管约为 1.8～2.3V。调换表笔，显示屏显示
“1.”则为正常，因为二极管的反向电阻很大，否则此管已被
击穿。
万用表检测线路通断量程开关位置与二极管测量时相同，
检测时将表笔接到待测线路两端，如果两点之间阻值低于
（70±20）Ω，内置蜂鸣器发声，发光二极管变亮，检测线路
1．准备：烙铁头和焊锡丝靠近，处于随时可以焊接的状态，同时认准位置 2．加热焊件，熔化焊锡：烙铁头同时加热焊件和焊锡，熔化适量焊锡。 3．移开焊锡丝，移开烙铁。
在实际焊接时，各步时间的控制，时序的准备掌握，动作协调熟练， 这些都是通过实践解决的，所以大家要多加练习。
数字万用表的正确使用 ppt课件
红表棒 V/Ω插 孔
ppt课件
黑表棒插COM孔
5
（三）二极管及电路通断测试
量程开关 转至此处
1、通断：待测端之 间阻值低于约 （70±20）Ω时， 则内置蜂鸣器发声、 发光二极管发光； 2、二极管：反向显 示为“1”，正向显 示值近似正向压降。
红表 棒
V/Ω 插孔
黑表棒
COM插孔
ppt课件
6
（四）直流电压的测量
ppt课件
14
（10）三极管hfe的测量
集电极、发射极的判断及hfe的测量：先将量程开关转至 hfe档，再根据基极和管型的判断，将三极管插入相应的 三极管插孔中，若读数为几十～几百左右，说明管子正 常且有放大能力，三极管的集电极、发射极与插孔上的 标注相同；如读数在几到十几之间，则表明插反了；读 数大的那个值为该三极管的hfe值。
ppt课件
15
3、数字万用表使用注意事项
需要使用 9V电池， 安装时注 意电池极 性
ppt课件
16
3、数字万用表使用注意事项
自动断电：当仪表停 止使用一段时间后， 万用表便自动断电休 眠。若要使用，需将 量程开关转至OFF档 后，再转至要测量的 档位即可。
ppt课件
17
3、数字万用表使用注意事项
1、应将表笔串联到被测
电路中，测量值和红表笔 极性显示在显示屏上；2、
对被测电流没有概念时， 先选200mA档试测，再选 合适档位；3、测试时如 显示“1”，表明已超量程， 应换到高量程档位；4、 测量20A电流红表笔插入 20A孔，档位开关置于20A 处。
红表棒插 孔mA
黑表棒插 COM孔
ppt课件
万用表使用后， 应及时关至 OFF档位以节 省电池。长时 间不用时，请 取出电池。
《万用表使用》ppt课件完整版
用于分析信号的频谱成分，可用于测 量信号的频率、幅度、相位噪声等参 数。
逻辑分析仪
用于分析数字电路的逻辑状态，可用 于测量数字信号的时序、逻辑电平、 数据格式等参数。
网络分析仪
用于分析网络的传输特性，可用于测 量网络的阻抗、反射系数、传输系数 等参数。
THANKS
感谢观看
后面板
电池仓、保险丝座等。
功能区域划分
测量区域（电压、电流、电阻等）、控制区域（功能旋钮、量程 选择等）、显示区域（液晶显示屏）。
内部电路组成及原理简介
输入电路
对被测信号进行初步处理，如分压、分流、 阻抗变换等。
放大电路
对输入信号进行放大，提高测量精度和稳定性 。
比较电路
将放大后的信号与基准信号进行比较，产生误差 信号。
更换损坏的显示屏或背 光灯，调整显示驱动电 路参数。
更换损坏的测量电路元 件，清洗并紧固测量线 路接头。
更换失灵的按键、损坏 的外壳或漏液的电池等 。
在维修过程中，应注意 安全操作，避免触电或 短路等危险。对于复杂 故障或无法处理的故障 ，建议寻求专业技术人 员的帮助。
05
安全操作规范与保养维护知识
并联接入电路
将万用表的红表笔接正极 ，黑表笔接负极，并联接 入待测电路的两端。
读数并记录
观察万用表显示屏上的数 值，待数值稳定后读取并 记录测量结果。
交流电压测量注意事项
选择合适的量程
同样需要根据待测电压的 大小，选择合适的交流电 压档位。
注意安全
在测量交流电压时，需要 注意安全，避免触电事故 的发生。
汽车电路检测中万用表应用实例
检测电瓶电压
使用万用表检测汽车电瓶的电压值，可以判断电瓶的电量是否充足 ，以及电瓶是否老化。
逻辑分析仪
用于分析数字电路的逻辑状态，可用 于测量数字信号的时序、逻辑电平、 数据格式等参数。
网络分析仪
用于分析网络的传输特性，可用于测 量网络的阻抗、反射系数、传输系数 等参数。
THANKS
感谢观看
后面板
电池仓、保险丝座等。
功能区域划分
测量区域（电压、电流、电阻等）、控制区域（功能旋钮、量程 选择等）、显示区域（液晶显示屏）。
内部电路组成及原理简介
输入电路
对被测信号进行初步处理，如分压、分流、 阻抗变换等。
放大电路
对输入信号进行放大，提高测量精度和稳定性 。
比较电路
将放大后的信号与基准信号进行比较，产生误差 信号。
更换损坏的显示屏或背 光灯，调整显示驱动电 路参数。
更换损坏的测量电路元 件，清洗并紧固测量线 路接头。
更换失灵的按键、损坏 的外壳或漏液的电池等 。
在维修过程中，应注意 安全操作，避免触电或 短路等危险。对于复杂 故障或无法处理的故障 ，建议寻求专业技术人 员的帮助。
05
安全操作规范与保养维护知识
并联接入电路
将万用表的红表笔接正极 ，黑表笔接负极，并联接 入待测电路的两端。
读数并记录
观察万用表显示屏上的数 值，待数值稳定后读取并 记录测量结果。
交流电压测量注意事项
选择合适的量程
同样需要根据待测电压的 大小，选择合适的交流电 压档位。
注意安全
在测量交流电压时，需要 注意安全，避免触电事故 的发生。
汽车电路检测中万用表应用实例
检测电瓶电压
使用万用表检测汽车电瓶的电压值，可以判断电瓶的电量是否充足 ，以及电瓶是否老化。
2024年《万用表使用》课件(多应用版)
《万用表使用》课件(多应用版)《万用表使用》课件一、万用表简介万用表是一种多功能的电子测量仪器，广泛应用于电子、电气、通讯等领域。
它能够测量电压、电流、电阻等多种电学参数，具有操作简便、携带方便、测量准确等特点。
本课件将详细介绍万用表的使用方法，帮助大家更好地掌握这一实用工具。
二、万用表的结构与功能1.结构万用表主要由表头、表笔、旋钮、显示屏等部分组成。
表头是万用表的核心部分，内部包括测量电路、放大电路、转换电路等。
表笔用于接触被测电路，旋钮用于选择测量功能和量程，显示屏用于显示测量结果。
2.功能（1）直流电压测量：测量范围为200mV至1000V，分为多个量程，可根据被测电压选择合适的量程。
（2）交流电压测量：测量范围为200V至750V，分为多个量程，可根据被测电压选择合适的量程。
（3）直流电流测量：测量范围为200μA至10A，分为多个量程，可根据被测电流选择合适的量程。
（4）交流电流测量：测量范围为200mA至10A，分为多个量程，可根据被测电流选择合适的量程。
（5）电阻测量：测量范围为200Ω至200MΩ，分为多个量程，可根据被测电阻选择合适的量程。
（6）二极管测量：用于测量二极管的正向电压降，判断其性能。
（7）电容测量：测量范围为200pF至200μF，分为多个量程，可根据被测电容选择合适的量程。
（8）通断测量：用于判断电路的通断状态。
三、万用表的使用方法1.准备工作（1）检查万用表外观是否完好，表笔是否齐全。
（2）确保万用表电量充足，若使用电池供电，请定期更换电池。
（3）了解被测电路的基本参数，如电压、电流、电阻等。
2.测量电压（1）将万用表旋钮转到直流电压或交流电压挡位。
（2）根据被测电压选择合适的量程。
（4）将表笔接触到被测电路的两个节点。
（5）读取显示屏上的电压值。
3.测量电流（1）将万用表旋钮转到直流电流或交流电流挡位。
（2）根据被测电流选择合适的量程。
（4）将表笔串联到被测电路中。
数字万用表使用说明
谢 谢大家
如何正确使用万用表
单击此处添加文本
1.数字万用表介绍
壹
数字式测量仪表已成为主流，因为数字式仪 表灵敏度高，准确度高，显示清晰，过载能 力强，便于携带，使用更简单。
贰
下面以该型数字万用表为例，简单 介绍其使用方法和注意事项。
2.数字万用表外观
3.数字万用表使用图解
红表笔
0.67
黑表笔
4.测量电压
合适的量程。 3. 将电容插入万用表C-X插孔。 4. 读出LCD显示屏上数字。
小知识：电容的单位： 1F=1000mF=1000uF=1000nF=1000pFBiblioteka 9 .数字万用表使用注意事项
1. 如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次， 再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高电压挡， 并关闭电源。 2. 满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高 的量程。 3. 测量电压时，应将数字万用表与被测电路并联。测电流时应与被测电路串 联，测直流量时不必考虑正、负极性。 4. 当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电时， 显示屏将显示“000”，或低位上的数字出现跳动。 5. 禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止 产生电弧，烧毁开关触点。
将黑表笔插入 com端口，红表 笔插入VΩ端口。
01
红表笔探针接触 被测电路正端， 黑表笔探针接地 或 接负端，即 与被测线路并联。
03
02
04
功能旋转开关打 至V~(交流)， V-(直流)，并选 择合 适的量 程。
读出LCD显示屏 数字。
5.测量电阻
文档：数字万用表的使用-讲义
数字万用表的使用数字万用表（DMM）又称数字多用表，是目前电子测量及维修工作中最常用的一种工具类数字仪表。
具有显示清晰直观、准确度和分辨力高、测试功能强大、测量范围宽、测量速率快、输入阻抗高、集成度高、保护功能完善等特点。
本实验所用的数字万用表是一种普及型数字万用表。
一、实验目的1.初步了解数字万用表的基本结构。
2.学习数字万用表的使用方法。
二、实验仪器数字万用表、直流电源、电阻箱、电容器、晶体二极管、晶体三极管、开关、导线等。
三、实验原理数字万用表又称数字多用表，简称DMM（Digital Multimeter），它是在数字电压表DVM （Digital voltmeter）的基础上扩展而成的，因而具有交直流电压、交直流电流和电阻、电容等等多种测量功能。
1.普通数字万用表的基本构成普通数字万用表的基本构成如图1所示。
仪器的核心是单片A/D转换器，外围电路主要包括功能转换器、测量项目及量程选择开关、LCD（或LED）显示器。
此外还有蜂鸣器振荡电路、驱动电路、检测线路通断电路、低电压指示电路、小数点及标识符驱动电路等。
图1 普通数字万用表的基本构成数字万用表的功能转换器很多，常见的有：（1）DCV转换器（亦称DCV测量电路）；（2）交流/直流转换器（AC/DC）转换器；（3）电流/电压转换器（I/U）转换器；（4）电阻/电压转换器（Ω/U）转换器；（5）电容量/电压转换器（C/U）转换器；U/U）转换器；（6）二极管正向压降/电压转换器（F（7）电阻阈值转换器（蜂鸣器档）h/U）转换器；（8）晶体管电流放大系数/电压转换器（FE数字万用表中，用模数转换器（ADC）与驱动液晶显示器的显示逻辑以及液晶显示器组成的数字电压表代替了指针式万用表中的磁电系表头。
配合各种功能转换器以及其他外围电路，就形成能够测量多种电学量的数字万用表。
2. 数字万用表的使用方法（1） 操作面板以VC9205数字万用表为例，如图2所示，操作面板由以下几部分构成① 液晶显示器：显示仪表测量的数值；② FE h 插孔：测三极管放大倍数；③ 电容测量插孔；④功能/量程转换开关（旋钮）：用于改变测量功能及量程；⑤输入插孔：5-1 电压、电阻插孔；5-2 10A 电流测试插孔；5-3 小于200mA 电流测试插孔；5-4 公共插孔（2） 直流电压测量将黑表笔插入“COM ”插孔，红表笔插入“V Ω”插孔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高的档位，然后根据显示值转至相应的档位上 2·如LCD显示：“1”；表明已超过量程范围，须将量程开关
转至高一档 3·在测量20A时要注意，连续测量大电流会使电路发热。影
响测量精度甚至损坏仪表
10/22/2020
笔短路，测得引线电阻，然后在实 测中减去
10/22/2020
15
技术特性（七）
晶体管参数hFE 测试
二极管及通断测试 过载保护：250V直流或交流峰值 警告：为了安全在此量程禁止输入电压值！
10/22/2020
16
技术特性（八）
温度（℃） 传感器：K型（镍铬-镍硅） 警告：为了安全在此量程禁止输入电压值！
10/22/2020
13
技术特性（四）
交流电流（ACA）
最大测量压降：200mV; 最大输入电流：20A（不超过10秒）; 过载保护：0.2A/250V保险丝；20A/250V保险丝； 频率响应：（40～200）Hz
10/22/2020
14
技术特性（五）
电阻（Ω） 开路电压：小于0.7V 过载保护：250V直流或交流峰值； 注意：在使用200Ω量程时，应先将表
将功能开关转至
档
可选200mV、2V、20V、200V、1000V量程
将测试表笔接触到试点，红表笔所接的 该点电压与极性显示在屏幕上注意：
注意 手动量程方式如LCD显示“1”，表明已超过量程
范围，须将量程开关转至高一档
测量电压切勿超过100V，如超过，则有损坏仪表 电路的危险
10/22/2020
22/2020
11
技术特性（二）
交流电压（ACV）
输入阻抗：10MΩ 过载保护：1000V直流或750V交流峰值 频率响应：（40～200）Hz 显示：平均值响应（以正弦波有效值校准）
10/22/2020
12
技术特性（三）
直流电流（DCA）
最大测量压降：200mV 最大输入电流：20A（不超过10秒） 过载保护：0.2A/250V保险丝20A/250V保险丝
数字万用表使用
10/22/2020
2
安全注意事项 （一）
VC890D仪表在设计上符合IEC1010条款（国 际电工委员会颁布的安全标准）
测量前，要检查表笔是否可靠接触，是否 正确连接、是否绝缘良好等，以避免电击。
测量时，请勿输入超过规定的极限值，以 防电击和损坏仪表。
在测量高于60V直流、40V交流电压时，应 小心谨慎，防止触电。
测量方式：双积分式A/D转换
采样速率：约每秒3次
超量程显示： 显示“1” “-1”
低电压显示：
符号出现
工作环境：（0～40）℃，相对湿度﹤80%
10/22/2020
5
特性（二）
电源：一只9V电池 体积（尺寸）：175×93×55㎜(长×宽×高) 重量：约400g（包括电池）
10/22/2020
10/22/2020
17
数字万用表的使用方 法
4.结果分析： （1）打开电源，无输入的情况下， 显示屏显示“1” （2）被测电阻值超出所选择的最大 量程，显示屏显示“1”，此时应选 择更高档位。
（3）若档位设置过高，屏幕显示 “0” （4）数字表需要一定的时间稳定读 数。
直流电压测量
将黑表笔插入“COM”插孔，红表笔插入 “VΩ”插孔
6
数字万用表的组成
数字万用表的组成
（1）液晶显示器
主要显示项目：测量项目、计量单位、 状态等
显示内容：数字、字母、符号 数字万用表可以直接读出测量结果和
单位，避免读数误差
数字万用表的组成
（2）转换开关
量程开关（测量范围）与功能开关 （测量项目）合一，功能多、范围 广。
数字万用表的组成
（3）表笔插孔
10/22/2020
3
安全注意事项（二）
选择正确的功能，谨防误操作！ 换功能时，表笔要离开测试点。 不允许表笔插在电流端子测量电压！
请不要随意改变仪表线路，以免损坏仪表和危及 安全。
安全符号说明
10/22/2020
4
特性（一）
显示方式：液晶显示
最大显示：1999、3 1/2位自动极性显示和 单位显示
测量直流量时，应分清正负极性。
注意：
1·如果事先对被测电流范围没有概念，应将量程开关转 到最高的档位，然后根据显示值转至相应的档位上
2·如LCD显示：“1”；表明已超过量程范围，须将量程 开关转至高一档
3·在测量20A时要注意，连续测量大电流会使电路发热。
10/22/2020影响测量精度甚至损坏仪表
22
交流电流测量
将黑表笔插入“COM”插孔，红表笔插入“mA”或“10A” 插孔中（最大为200mA）和（最大为20A）
2·将量程开关转到相应ACA档位上，然后将仪表的表笔串 入被测电路上，被测电流值及红色表笔点的电流极性将 同时显示在屏幕上
注意： 1·如果事先对被测电流范围没有概念，应将量程开关转到最
注意： 如果事先对被测电压范围没有概念，应将量程开关转到最
高档位 手动量程方式如LCD显示“1”，表明已超过量程范围，须 将量程开关转至高一档
10/22/2020
21
直流电流测量
将黑表笔插入“COM”插孔，红表笔插入“mA”插孔 中（最大为200mA）和（最大为20A）；
将量程开关转到相应DCA档位上，然后将仪表的表笔 串联被测电路上，被测电流值及红色表笔点的电流 极性将同时显示在屏幕上。
19
数字万用表的使用方 法
例：用数字万用表测量2号电池电压 操作步骤： 1.红表笔→VΩHz，黑表笔→COM 2.量程转换开关 20V 3.将两只表笔跨接在电池两端，红 表笔 接正极，黑表笔接负极 4.读数并记录测量值
交流电压测量
将黑表笔插入“COM”插孔，红表笔插入“VΩHz”插孔 将功能开关转至“V～”档 仪表起始可选200mV、2V、20V、200V、750V量程 将测试表笔接触到试点，表笔所接两点电压显示在屏幕上
4个：COM——公共插孔（黑表笔）；VΩHz： 红表笔插孔
20Ａ（２０Ａ档）＼ｍＡ（ｍＡ级电流）： 交＼直流电流电流扩大插孔（红表笔）
技术特性（一）
准确度：（读数的+最低有效数位），保证准确 度环境温度（23±5）℃，相对湿度75%，校准保 证期从出厂日起为一年
直流电压（DCV）
输入阻抗：所有量程为10MΩ 过载保护：1000V直流或750V交流峰值
转至高一档 3·在测量20A时要注意，连续测量大电流会使电路发热。影
响测量精度甚至损坏仪表
10/22/2020
笔短路，测得引线电阻，然后在实 测中减去
10/22/2020
15
技术特性（七）
晶体管参数hFE 测试
二极管及通断测试 过载保护：250V直流或交流峰值 警告：为了安全在此量程禁止输入电压值！
10/22/2020
16
技术特性（八）
温度（℃） 传感器：K型（镍铬-镍硅） 警告：为了安全在此量程禁止输入电压值！
10/22/2020
13
技术特性（四）
交流电流（ACA）
最大测量压降：200mV; 最大输入电流：20A（不超过10秒）; 过载保护：0.2A/250V保险丝；20A/250V保险丝； 频率响应：（40～200）Hz
10/22/2020
14
技术特性（五）
电阻（Ω） 开路电压：小于0.7V 过载保护：250V直流或交流峰值； 注意：在使用200Ω量程时，应先将表
将功能开关转至
档
可选200mV、2V、20V、200V、1000V量程
将测试表笔接触到试点，红表笔所接的 该点电压与极性显示在屏幕上注意：
注意 手动量程方式如LCD显示“1”，表明已超过量程
范围，须将量程开关转至高一档
测量电压切勿超过100V，如超过，则有损坏仪表 电路的危险
10/22/2020
22/2020
11
技术特性（二）
交流电压（ACV）
输入阻抗：10MΩ 过载保护：1000V直流或750V交流峰值 频率响应：（40～200）Hz 显示：平均值响应（以正弦波有效值校准）
10/22/2020
12
技术特性（三）
直流电流（DCA）
最大测量压降：200mV 最大输入电流：20A（不超过10秒） 过载保护：0.2A/250V保险丝20A/250V保险丝
数字万用表使用
10/22/2020
2
安全注意事项 （一）
VC890D仪表在设计上符合IEC1010条款（国 际电工委员会颁布的安全标准）
测量前，要检查表笔是否可靠接触，是否 正确连接、是否绝缘良好等，以避免电击。
测量时，请勿输入超过规定的极限值，以 防电击和损坏仪表。
在测量高于60V直流、40V交流电压时，应 小心谨慎，防止触电。
测量方式：双积分式A/D转换
采样速率：约每秒3次
超量程显示： 显示“1” “-1”
低电压显示：
符号出现
工作环境：（0～40）℃，相对湿度﹤80%
10/22/2020
5
特性（二）
电源：一只9V电池 体积（尺寸）：175×93×55㎜(长×宽×高) 重量：约400g（包括电池）
10/22/2020
10/22/2020
17
数字万用表的使用方 法
4.结果分析： （1）打开电源，无输入的情况下， 显示屏显示“1” （2）被测电阻值超出所选择的最大 量程，显示屏显示“1”，此时应选 择更高档位。
（3）若档位设置过高，屏幕显示 “0” （4）数字表需要一定的时间稳定读 数。
直流电压测量
将黑表笔插入“COM”插孔，红表笔插入 “VΩ”插孔
6
数字万用表的组成
数字万用表的组成
（1）液晶显示器
主要显示项目：测量项目、计量单位、 状态等
显示内容：数字、字母、符号 数字万用表可以直接读出测量结果和
单位，避免读数误差
数字万用表的组成
（2）转换开关
量程开关（测量范围）与功能开关 （测量项目）合一，功能多、范围 广。
数字万用表的组成
（3）表笔插孔
10/22/2020
3
安全注意事项（二）
选择正确的功能，谨防误操作！ 换功能时，表笔要离开测试点。 不允许表笔插在电流端子测量电压！
请不要随意改变仪表线路，以免损坏仪表和危及 安全。
安全符号说明
10/22/2020
4
特性（一）
显示方式：液晶显示
最大显示：1999、3 1/2位自动极性显示和 单位显示
测量直流量时，应分清正负极性。
注意：
1·如果事先对被测电流范围没有概念，应将量程开关转 到最高的档位，然后根据显示值转至相应的档位上
2·如LCD显示：“1”；表明已超过量程范围，须将量程 开关转至高一档
3·在测量20A时要注意，连续测量大电流会使电路发热。
10/22/2020影响测量精度甚至损坏仪表
22
交流电流测量
将黑表笔插入“COM”插孔，红表笔插入“mA”或“10A” 插孔中（最大为200mA）和（最大为20A）
2·将量程开关转到相应ACA档位上，然后将仪表的表笔串 入被测电路上，被测电流值及红色表笔点的电流极性将 同时显示在屏幕上
注意： 1·如果事先对被测电流范围没有概念，应将量程开关转到最
注意： 如果事先对被测电压范围没有概念，应将量程开关转到最
高档位 手动量程方式如LCD显示“1”，表明已超过量程范围，须 将量程开关转至高一档
10/22/2020
21
直流电流测量
将黑表笔插入“COM”插孔，红表笔插入“mA”插孔 中（最大为200mA）和（最大为20A）；
将量程开关转到相应DCA档位上，然后将仪表的表笔 串联被测电路上，被测电流值及红色表笔点的电流 极性将同时显示在屏幕上。
19
数字万用表的使用方 法
例：用数字万用表测量2号电池电压 操作步骤： 1.红表笔→VΩHz，黑表笔→COM 2.量程转换开关 20V 3.将两只表笔跨接在电池两端，红 表笔 接正极，黑表笔接负极 4.读数并记录测量值
交流电压测量
将黑表笔插入“COM”插孔，红表笔插入“VΩHz”插孔 将功能开关转至“V～”档 仪表起始可选200mV、2V、20V、200V、750V量程 将测试表笔接触到试点，表笔所接两点电压显示在屏幕上
4个：COM——公共插孔（黑表笔）；VΩHz： 红表笔插孔
20Ａ（２０Ａ档）＼ｍＡ（ｍＡ级电流）： 交＼直流电流电流扩大插孔（红表笔）
技术特性（一）
准确度：（读数的+最低有效数位），保证准确 度环境温度（23±5）℃，相对湿度75%，校准保 证期从出厂日起为一年
直流电压（DCV）
输入阻抗：所有量程为10MΩ 过载保护：1000V直流或750V交流峰值
