CAD判断题题库

cad考试试题库及参考答案一、选择题（共 20 题，每题 2 分）1、在 CAD 中，以下哪个快捷键可以用于重复上一个命令？（）A Enter 键B Space 键C Esc 键D Ctrl ＋ Z 键答案：A2、要绘制一个半径为 50 的圆，以下命令正确的是（）A CIRCLE 50B CIRCLE （50)C CIRCLE, 50D CIRCLE, （50)答案：B3、在 CAD 中，取消命令执行的快捷键是（）A Enter 键B Esc 键C Space 键D Ctrl ＋ C 键答案：B4、以下哪种方法不能用于复制对象？（）A 复制（COPY）命令B 镜像（MIRROR）命令C 阵列（ARRAY）命令D 旋转（ROTATE）命令答案：D5、绘制直线时，若要指定直线的长度，应该在命令行输入（）A 距离值B 角度值C 坐标值D 以上都可以6、修剪命令（TRIM）的快捷键是（）A TRB TIC TMD TS答案：A7、在 CAD 中，以下哪个命令可以将对象沿水平方向或垂直方向移动？（）A 移动（MOVE）命令B 偏移（OFFSET）命令C 旋转（ROTATE）命令D 缩放（SCALE）命令答案：A8、若要在 CAD 中绘制一个正多边形，边数为 8，以下命令正确的是（）A POLYGON 8B POLYGON （8)C POLYGON, 8D POLYGON, （8)答案：B9、以下哪个命令可以用于创建矩形？（）A RECTANGB RECTANGLEC BOXD POLYGON答案：B10、延伸命令（EXTEND）的快捷键是（）A EXB EC EXTD ES11、要将一个对象旋转 45 度，以下命令正确的是（）A ROTATE 45B ROTATE （45)C ROTATE, 45D ROTATE, （45)答案：B12、以下哪个命令可以用于测量两点之间的距离？（）A DISTB AREAC LISTD ID答案：A13、缩放命令（SCALE）的快捷键是（）A SCB SC SSD CS答案：A14、在 CAD 中，图层的作用是（）A 方便管理图形B 改变图形颜色C 改变图形线型D 以上都是答案：D15、以下哪个命令可以用于修改对象的特性，如颜色、线型等？（）A PROPERTIESB CHANGEC MODIFYD EDIT答案：A16、图案填充命令（BHATCH）的快捷键是（）A BHB HC BHATD BHA答案：B17、要将图形保存为 dwg 格式，以下操作正确的是（）A 文件保存B 文件另存为C 文件输出D 文件打印答案：B18、以下哪个命令可以用于绘制圆弧？（）A ARCB CIRCLEC ELLIPSED POLYGON答案：A19、以下哪种坐标输入方式是绝对坐标？（）A ＠10,20B 10,20C 10,20D ＄10,20答案：B20、以下哪个命令可以用于创建文字？（）A TEXTB DTEXTC MTEXTD 以上都是答案：D二、填空题（共 10 题，每题 2 分）1、 CAD 软件的全称是________。

2020年cad考试题库及参考答案一、单选题1. CAD软件中，用于绘制直线的命令是（）。

A. LINEB. CIRCLEC. ARCD. POLYGON参考答案：A2. 在CAD中，以下哪个命令用于创建矩形？A. RECTB. CIRCLEC. ARCD. POLYGON参考答案：A3. CAD软件中，用于测量两点之间距离的命令是（）。

A. DISTB. AREAC. LISTD. ID参考答案：A4. 在CAD中，以下哪个命令用于创建圆形？A. CIRCLEB. RECTC. ARCD. ELLIPSE参考答案：A5. CAD软件中，用于创建多边形的命令是（）。

A. POLYGONB. CIRCLEC. ARCD. ELLIPSE参考答案：A二、多选题6. 在CAD中，以下哪些命令用于修改对象？A. MOVEB. COPYC. MIRRORD. ERASE参考答案：A, B, C7. CAD软件中，以下哪些命令用于创建曲线？A. LINEB. CIRCLEC. ARCD. ELLIPSE参考答案：B, C, D8. 在CAD中，以下哪些命令用于测量对象？A. DISTB. AREAC. LISTD. ID参考答案：A, B9. CAD软件中，以下哪些命令用于创建文本？A. TEXTB. MTEXTC. DIMD. BLOCK参考答案：A, B10. 在CAD中，以下哪些命令用于创建和编辑块？A. BLOCKB. INSERTC. WBLOCKD. MINSERT参考答案：A, B, C三、判断题11. 在CAD中，使用“ZOOM”命令可以放大或缩小视图。

（）参考答案：正确12. CAD软件中的“GRID”命令用于显示或隐藏栅格。

（）参考答案：正确13. 在CAD中，使用“HATCH”命令可以创建填充图案。

（）参考答案：正确14. CAD软件中的“LAYON”命令用于打开所有图层。

（）参考答案：正确15. 在CAD中，使用“UNDO”命令可以撤销上一步操作。

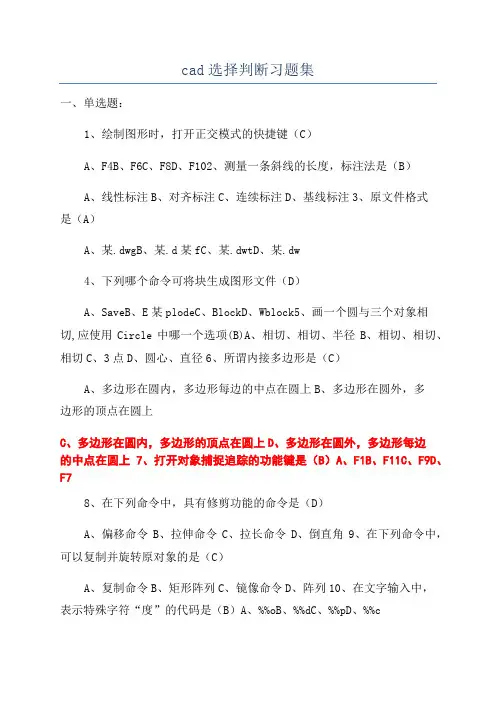

cad选择判断习题集一、单选题：1、绘制图形时，打开正交模式的快捷键（C）A、F4B、F6C、F8D、F102、测量一条斜线的长度，标注法是（B）A、线性标注B、对齐标注C、连续标注D、基线标注3、原文件格式是（A）A、某.dwgB、某.d某fC、某.dwtD、某.dw4、下列哪个命令可将块生成图形文件（D）A、SaveB、E某plodeC、BlockD、Wblock5、画一个圆与三个对象相切,应使用Circle中哪一个选项(B)A、相切、相切、半径B、相切、相切、相切C、3点D、圆心、直径6、所谓内接多边形是（C）A、多边形在圆内，多边形每边的中点在圆上B、多边形在圆外，多边形的顶点在圆上C、多边形在圆内，多边形的顶点在圆上D、多边形在圆外，多边形每边的中点在圆上7、打开对象捕捉追踪的功能键是（B）A、F1B、F11C、F9D、F78、在下列命令中，具有修剪功能的命令是（D）A、偏移命令B、拉伸命令C、拉长命令D、倒直角9、在下列命令中，可以复制并旋转原对象的是（C）A、复制命令B、矩形阵列C、镜像命令D、阵列10、在文字输入中，表示特殊字符“度”的代码是（B）A、%%oB、%%dC、%%pD、%%c11、缩放命令中的“全部”选项，它的含义是（A）A、在图形窗口显示所有的图形对象，即使有些对象超出了绘图界限范围B、恢复前一个视图C、显示所有在绘图界限范围内的图形对象D、从中心开始放大图形12、在图层的标准颜色中，（B）是图层的缺省颜色A、红色B、白/黑色C、蓝色D、黄色13、不影响图形显示的图层操作是（A）A、锁定图层B、冻结图层C、打开图层D、关闭图层14、所有尺寸标注公用一条尺寸界线的是（A）A、基线标注B、连续标注C、引线标注D、公差标注15、求出一组被选中实体的公共部分的命令是（C）A、并集B、差集C、交集D、实体编辑16、在画多段线时,可以用哪一个选项来改变线宽(C)A、方向B、半径C、宽度D、长度17、下列选项不属于夹点功能的是（D）A、拉伸B、复制C、移动D、对齐18、下列选项是相对坐标的是（B）19、下列哪一种对象捕捉方式可以用于捕捉一条线段的中点（C）A、端点B、圆心C、中点D、象限点20、选择对象时，完全包容在窗框中的对象被选中，此种窗选方式是（A）A、窗口方式B、窗交方式C、围圈方式D、圈交方式21、在下列命令中，不具有复制功能的命令是（D）A、偏移命令B、镜像命令C、阵列命令D、旋转命令22、插入块之前，必须做（A）A、确定块的插入点B、确定块名C、选择块对象D、确定块位置23、在图层中，用“雪花”和“小太阳”来表示图层所处的某种状态，以下表述正确的是（C）。

完整版cad考试试题库及参考答案一、单选题1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. RECTANGLED. ARC答案：A2. 在CAD中，使用哪个命令可以快速缩放视图？A. ZOOMB. PANC. ROTATED. MIRROR答案：A3. 以下哪个选项不是CAD图层属性？A. 颜色B. 线型C. 线宽D. 填充答案：D二、多选题1. CAD中，以下哪些工具可以用于修改对象？A. ERASEB. MOVEC. ROTATED. COPY答案：ABCD2. 在CAD中，哪些命令可以创建圆形？A. CIRCLEB. ARCC. ELLIPSED. POLYLINE答案：ABC三、判断题1. 在CAD中，使用“GROUP”命令可以将多个对象组合成一个组。

答案：正确2. CAD中的“ARRAY”命令只能创建矩形阵列。

答案：错误3. 在CAD中，使用“TRIM”命令可以延伸对象。

答案：错误四、填空题1. 在CAD中，使用“____”命令可以创建多段线。

答案：PLINE2. 要改变CAD中对象的颜色，可以使用“____”命令。

答案：COLOR3. CAD中，使用“____”命令可以对对象进行镜像复制。

答案：MIRROR五、简答题1. 请简述CAD中“OFFSET”命令的作用。

答案：OFFSET命令用于创建与指定对象平行且具有一定距离的新对象。

2. 描述CAD中“ARRAY”命令的两种基本类型。

答案：ARRAY命令的两种基本类型是矩形阵列和环形阵列。

矩形阵列用于创建对象的行和列，而环形阵列则用于创建围绕一个中心点的对象阵列。

六、绘图题1. 请使用CAD软件绘制一个长为100单位，宽为50单位的矩形，并将其旋转45度。

答案：（答案为绘图操作步骤）- 使用RECTANGLE命令绘制一个长100单位，宽50单位的矩形。

- 使用ROTATE命令将矩形旋转45度。

2. 绘制一个半径为30单位的圆，并在圆心处创建一个直径为10单位的小圆。

cad考试试题库及参考答案CAD考试试题库及参考答案一、单选题1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYLINE参考答案：A2. 以下哪个选项不是AutoCAD中的图层属性？A. 颜色B. 线型C. 线宽D. 填充参考答案：D3. 在AutoCAD中，使用哪个命令可以进行图形的缩放？A. ZOOMB. PANC. MOVED. ROTATE参考答案：A4. 在AutoCAD中，以下哪个命令用于创建圆？A. CIRCLEB. ARCC. ELLIPSED. SPLINE参考答案：A5. 在AutoCAD中，以下哪个命令用于复制对象？A. COPYB. MIRRORC. ARRAYD. OFFSET参考答案：A二、多选题6. 在AutoCAD中，以下哪些命令可以用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ARC参考答案：A, B7. 在AutoCAD中，以下哪些属性可以设置对象的显示特性？A. 颜色B. 线型C. 线宽D. 填充参考答案：A, B, C, D8. 在AutoCAD中，以下哪些命令可以用于修改对象？A. MOVEB. ROTATEC. SCALED. STRETCH参考答案：A, B, C, D三、判断题9. 在AutoCAD中，使用“TRIM”命令可以修剪对象。

（）参考答案：正确10. 在AutoCAD中，使用“EXTEND”命令可以延伸对象。

（）参考答案：正确四、简答题11. 请简述AutoCAD中“ARRAY”命令的用途。

参考答案：ARRAY命令在AutoCAD中用于创建对象的阵列，可以是线性阵列或环形阵列，用于快速复制对象到指定的位置。

12. 请解释AutoCAD中的“BLOCK”和“WBLOCK”命令的区别。

参考答案：BLOCK命令用于创建块定义，但不会将块保存为单独的文件。

cad考试试题库及参考答案CAD考试试题库及参考答案一、选择题1. CAD软件中，"M"命令通常用于：A. 移动B. 镜像C. 偏移D. 缩放答案：A2. 在CAD中，以下哪个选项不是图层属性？A. 颜色B. 线型C. 线宽D. 图形答案：D3. 下列哪个命令用于创建圆弧？A. CIRCLEB. ARCC. ELLIPSED. POLYGON答案：B二、填空题4. 在CAD中，使用______命令可以画直线。

答案：LINE5. 要修改一个已有的圆的半径，可以使用______命令。

答案：OFFSET三、简答题6. 请简述在CAD中如何创建一个矩形。

答案：在CAD中创建矩形，可以使用RECTANGLE命令。

首先指定矩形的一个角点，然后输入矩形的宽度和高度值。

7. 描述如何在CAD中使用阵列功能。

答案：在CAD中使用阵列功能，首先选择ARRAY命令，然后选择要阵列的对象。

接下来，根据需要选择矩形阵列或环形阵列，并输入相应的行数、列数或环形阵列的中心点以及阵列的数量。

四、绘图题8. 根据以下尺寸绘制一个简单的房屋平面图：- 房屋长度：20单位- 房屋宽度：15单位- 门宽：2单位- 窗户宽：3单位答案：首先使用LINE命令绘制房屋的轮廓，然后使用OFFSET命令为门窗创建开口。

使用MOVE命令将门窗放置在正确的位置。

五、综合应用题9. 你被要求在一个现有的CAD图纸上添加一个直径为10单位的圆形，该圆形的中心位于一个已有直线的中点上。

请描述操作步骤。

答案：首先，使用CENTER命令找到直线的中点。

然后，使用CIRCLE命令以该中点为圆心，输入半径10单位来绘制圆形。

最后，使用TRIM命令修剪掉圆形与直线相交的部分，以确保圆形与直线的边界对齐。

六、判断题10. 在CAD中，使用TRIM命令可以延伸对象。

答案：错误。

TRIM命令用于修剪对象，而不是延伸。

11. 镜像命令（MIRROR）在CAD中可以复制对象并创建一个镜像。

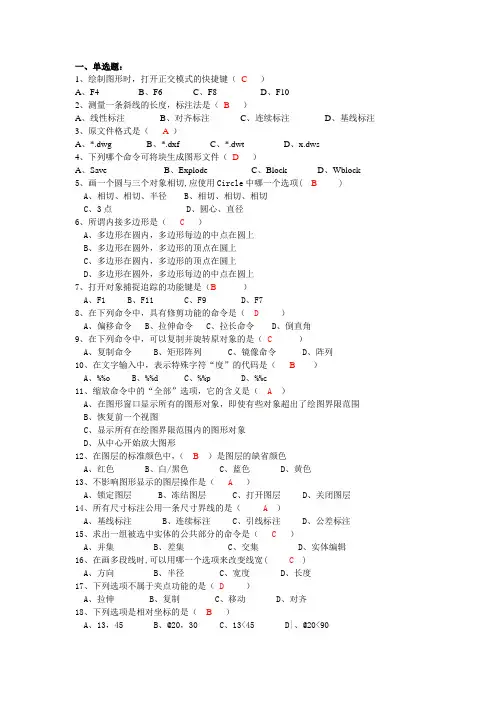

一、单选题：1、绘制图形时，打开正交模式的快捷键（C）A、F4B、F6C、F8D、F102、测量一条斜线的长度，标注法是（B）A、线性标注B、对齐标注C、连续标注D、基线标注3、原文件格式是（A）A、*.dwgB、*.dxfC、*.dwtD、x.dws4、下列哪个命令可将块生成图形文件（D）A、SaveB、ExplodeC、BlockD、Wblock5、画一个圆与三个对象相切,应使用Circle中哪一个选项( B )A、相切、相切、半径B、相切、相切、相切C、3点D、圆心、直径6、所谓内接多边形是（ C ）A、多边形在圆内，多边形每边的中点在圆上B、多边形在圆外，多边形的顶点在圆上C、多边形在圆内，多边形的顶点在圆上D、多边形在圆外，多边形每边的中点在圆上7、打开对象捕捉追踪的功能键是（B）A、F1B、F11C、F9D、F78、在下列命令中，具有修剪功能的命令是（D）A、偏移命令B、拉伸命令C、拉长命令D、倒直角9、在下列命令中，可以复制并旋转原对象的是（ C ）A、复制命令B、矩形阵列C、镜像命令D、阵列10、在文字输入中，表示特殊字符“度”的代码是（B）A、%%oB、%%dC、%%pD、%%c11、缩放命令中的“全部”选项，它的含义是（A）A、在图形窗口显示所有的图形对象，即使有些对象超出了绘图界限范围B、恢复前一个视图C、显示所有在绘图界限范围内的图形对象D、从中心开始放大图形12、在图层的标准颜色中，（B）是图层的缺省颜色A、红色B、白/黑色C、蓝色D、黄色13、不影响图形显示的图层操作是（ A）A、锁定图层B、冻结图层C、打开图层D、关闭图层14、所有尺寸标注公用一条尺寸界线的是（ A）A、基线标注B、连续标注C、引线标注D、公差标注15、求出一组被选中实体的公共部分的命令是（C）A、并集B、差集C、交集D、实体编辑16、在画多段线时,可以用哪一个选项来改变线宽( C )A、方向B、半径C、宽度D、长度17、下列选项不属于夹点功能的是（D）A、拉伸B、复制C、移动D、对齐18、下列选项是相对坐标的是（B）A、13，45B、@20，30C、13<45 D|、@20<9019、下列哪一种对象捕捉方式可以用于捕捉一条线段的中点（C）A、端点B、圆心C、中点D、象限点20、选择对象时，完全包容在窗框中的对象被选中，此种窗选方式是（A）A、窗口方式B、窗交方式C、围圈方式D、圈交方式21、在下列命令中，不具有复制功能的命令是（ D）A、偏移命令B、镜像命令C、阵列命令D、旋转命令22、插入块之前，必须做（A）A、确定块的插入点B、确定块名C、选择块对象D、确定块位置23、在图层中，用“雪花”和“小太阳”来表示图层所处的某种状态，以下表述正确的是（C）。

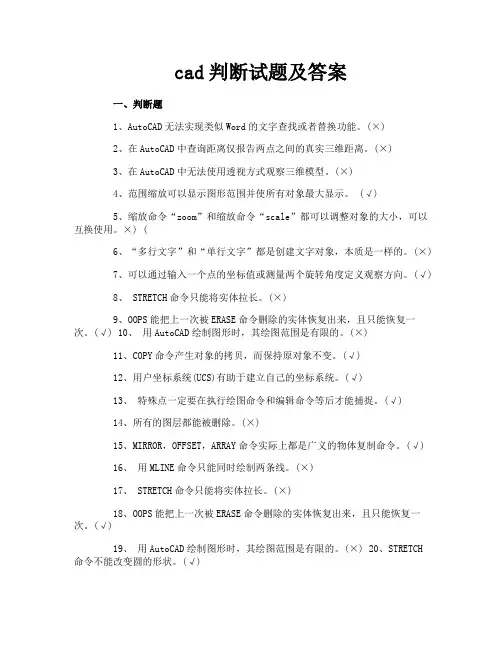

cad判断试题及答案一、判断题1、AutoCAD无法实现类似Word的文字查找或者替换功能。

(×)2、在AutoCAD中查询距离仅报告两点之间的真实三维距离。

(×)3、在AutoCAD中无法使用透视方式观察三维模型。

(×)4、范围缩放可以显示图形范围并使所有对象最大显示。

(√)5、缩放命令“zoom”和缩放命令“scale”都可以调整对象的大小，可以互换使用。

×) (6、“多行文字”和“单行文字”都是创建文字对象，本质是一样的。

(×)7、可以通过输入一个点的坐标值或测量两个旋转角度定义观察方向。

(√)8、 STRETCH命令只能将实体拉长。

(×)9、OOPS能把上一次被ERASE命令删除的实体恢复出来，且只能恢复一次。

(√) 10、用AutoCAD绘制图形时，其绘图范围是有限的。

(×)11、COPY命令产生对象的拷贝，而保持原对象不变。

(√)12、用户坐标系统(UCS)有助于建立自己的坐标系统。

(√)13、特殊点一定要在执行绘图命令和编辑命令等后才能捕捉。

(√)14、所有的图层都能被删除。

(×)15、MIRROR，OFFSET，ARRAY命令实际上都是广义的物体复制命令。

(√)16、用MLINE命令只能同时绘制两条线。

(×)17、 STRETCH命令只能将实体拉长。

(×)18、OOPS能把上一次被ERASE命令删除的实体恢复出来，且只能恢复一次。

(√)19、用AutoCAD绘制图形时，其绘图范围是有限的。

(×) 20、STRETCH 命令不能改变圆的形状。

(√)21.在AUTO CAD软件中取消操作应按ESC键(√ )22.AUTO CAD是一个计算机辅助设计软件( √ )23.AUTO CAD是一个矢量图软件，放大，缩小都不会变虚( √ )24.AutoCAD中TR表示修剪命令(√)25.在AutoCAD中任何图形都是可以分解的(×)26.在AutoCAD中标准橱柜的宽度是650(×)27.在CAD中对象捕捉没有快捷键(×)28.在CAD中画多段线是有限制的(×)29.CAD中是否可以改变捕捉的角度(×)30.在CAD中在一个视口中，可以有多种样式的点样式(×)31.AutoCAD图层可以隐藏的(√)32.AutoCAD中锁定的图层在任何情况下都可以进行编辑、删除(×)33.在CAD中所有图层均可加锁，也可以关闭所有图层。

(完整版)CAD考试题库及答案一、选择题（每题2分，共40分）1. CAD的全称是：A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助工程答案：A2. 在AutoCAD中，以下哪个命令用于绘制直线？A. lineB. circleC. polygonD. arc答案：A3. 以下哪个命令用于在AutoCAD中绘制圆？A. lineB. circleC. polygon答案：B4. 在AutoCAD中，以下哪个命令用于绘制矩形？A. lineB. circleC. rectangleD. polygon答案：C5. 以下哪个命令用于在AutoCAD中缩放视图？A. zoomB. panC. rotateD. mirror答案：A6. 在AutoCAD中，以下哪个命令用于修剪图形？A. trimB. extendC. filletD. chamfer7. 以下哪个命令用于在AutoCAD中创建文字？A. textB. mtextC. dimensionD. leader答案：B8. 在AutoCAD中，以下哪个命令用于标注尺寸？A. textB. mtextC. dimensionD. leader答案：C9. 以下哪个命令用于在AutoCAD中创建图层？A. layerB. colorC. lineD. circle答案：A10. 在AutoCAD中，以下哪个命令用于保存图形？A. saveB. saveasC. openD. close答案：B二、填空题（每题2分，共20分）11. 在AutoCAD中，按住________键可以临时切换到对象捕捉模式。

答案：Ctrl12. 在AutoCAD中，通过________视图可以预览打印效果。

答案：打印预览13. 在AutoCAD中，________命令用于绘制多边形。

答案：polygon14. 在AutoCAD中，________命令用于将图形对象镜像。

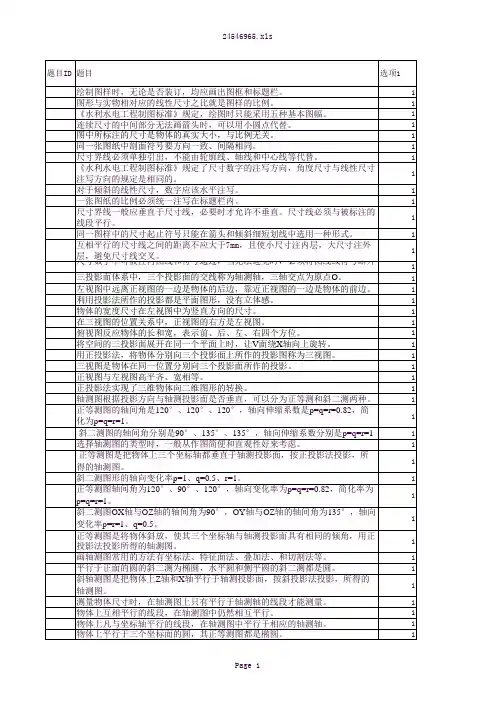

24546965.xls
题目ID 题目
选项1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
绘制图样时，无论是否装订，均应画出图框和标题栏。 图形与实物相对应的线性尺寸之比就是图样的比例。 《水利水电工程制图标准》规定，绘图时只能采用五种基本图幅。 连续尺寸的中间部分无法画箭头时，可以用小圆点代替。 图中所标注的尺寸是物体的真实大小，与比例无关。 同一张图纸中剖面符号要方向一致、间隔相同。 尺寸界线必须单独引出，不能由轮廓线、轴线和中心线等代替。 《水利水电工程制图标准》规定了尺寸数字的注写方向，角度尺寸与线性尺寸 注写方向的规定是相同的。 对于倾斜的线性尺寸，数字应该水平注写。 一张图纸的比例必须统一注写在标题栏内。 尺寸界线一般应垂直于尺寸线，必要时才允许不垂直。尺寸线必须与被标注的 线段平行。 同一图样中的尺寸起止符号只能在箭头和倾斜细短划线中选用一种形式。 互相平行的尺寸线之间的距离不应大于7mm，且使小尺寸注内层，大尺寸注外 层，避免尺寸线交叉。 尺寸数字不可被任何图线和符号通过，当无法避免时，必须将图线或符号断开。 三投影面体系中，三个投影面的交线称为轴测轴，三轴交点为原点O。 左视图中远离正视图的一边是物体的后边，靠近正视图的一边是物体的前边。 利用投影法所作的投影都是平面图形，没有立体感。 物体的宽度尺寸在左视图中为竖直方向的尺寸。 在三视图的位置关系中，正视图的右方是左视图。 俯视图反应物体的长和宽，表示前、后、左、右四个方位。 将空间的三投影面展开在同一个平面上时，让V面绕X轴向上旋转。 用正投影法，将物体分别向三个投影面上所作的投影图称为三视图。 三视图是物体在同一位置分别向三个投影面所作的投影。 正视图与左视图高平齐、宽相等。 正投影法实现了三维物体向二维图形的转换。 轴测图根据投影方向与轴测投影面是否垂直，可以分为正等测和斜二测两种。 正等测图的轴间角是120°、120°、120°，轴向伸缩系数是p=q=r=0.82，简 化为p=q=r=1。 斜二测图的轴间角分别是90°、135°、135°，轴向伸缩系数分别是p=q=r=1。 选择轴测图的类型时，一般从作图简便和直观性好来考虑。 正等测图是把物体上三个坐标轴都垂直于轴测投影面，按正投影法投影，所 得的轴测图。 斜二测图形的轴向变化率p=1、q=0.5、r=1。 正等测图轴间角为120°、90°、120°，轴向变化率为p=q=r=0.82，简化率为 p=q=r=1。 斜二测图OX轴与OZ轴的轴间角为90°，OY轴与OZ轴的轴间角为135°，轴向 变化率p=r=1、q=0.5。 正等测图是将物体斜放，使其三个坐标轴与轴测投影面具有相同的倾角，用正 投影法投影所得的轴测图。 画轴测图常用的方法有坐标法、特征面法、叠加法、和切割法等。 平行于正面的圆的斜二测为椭圆，水平圆和侧平圆的斜二测都是圆。 斜轴测图是把物体上Z轴和X轴平行于轴测投影面，按斜投影法投影，所得的 轴测图。 测量物体尺寸时，在轴测图上只有平行于轴测轴的线段才能测量。 物体上互相平行的线段，在轴测图中仍然相互平行。 物体上凡与坐标轴平行的线段，在轴测图中平行于相应的轴测轴。

单项选择1、AUTOCAD的坐标体系，包括世界坐标和（ D ）坐标系。

A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为（ B ）A、用户坐标系B、世界坐标系C、相对坐标系D、绝对坐标系3、如需对所选图形作出规则的复制，该使用（ B ）A、执行COPY（复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令4、使用下面的哪个操作可以完成对所选图形的移动（ A ）A、MOVEB、ROTAEC、COPYD、MOCORO5、用LINE命令画出一个矩形，该矩形中有___B___图元实体。

A．1个 B．4个 C．不一定 D．5个6、用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。

A．PAN B．MOVE C．SCALE D．COPY7、在执行FILLET命令时，先应设置__A____。

A．圆弧半径R B．距离D C．角度值 D．内部块Block8、剪切物体需用___A___命令。

A．Trim B．Extend C．Stretch D．Chamfer9、当使用LINE命令封闭多边形时，最快的方法是__A____。

A．输入C回车 B．输入B回车 C．输入PLOT回车 D．输入DRAW回车10、 AutoCAD中的图层数最多可设置为__B____。

A．10层 B．没有限制 C．5层 D．256层11、 CP是哪个命令的热键名__B____。

A．CIRLCE B．COPY C．CHAMFER D．SPLINEDIT12． ARC子命令中的（S，E，A）指的是哪种画圆弧方式__D____。

A．起点、圆心、终点 B．起点、终点、半径C．起点、圆心、圆心角落 D．起点、终点、圆心角13、 CIRCLE命令中的TTR选项是指用__D_____方式画圆弧。

A．端点、端点、直径 B．端点、端点、半径C．切点、切点、直径 D．切点、切点、半径14、在执行SOLID命令后，希望所画的图元内部填充，必须设置_A_____。

CAD考试试题库及参考答案一、选择题1. CAD的全称是（）A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助绘图答案：A2. AutoCAD软件中，下列哪个命令可以创建一个矩形？（）A. LINEB. CIRCLEC. RECTANGLED. POLYGON答案：C3. 在AutoCAD中，以下哪个命令用于修剪图形对象？（）A. TRIMB. EXTENDC. ERASED. SCALE答案：A4. 在AutoCAD中，以下哪个命令可以创建一个圆？（）A. LINEB. CIRCLEC. ARCD. donut答案：B5. 在AutoCAD中，以下哪个命令可以调整图形对象的线型比例？（）A. LINETYPEB. LWEIGHTC. LTSCALED. MLSCALE答案：C二、填空题6. 在AutoCAD中，使用__________命令可以创建一个多边形。

答案：POLYGON7. 在AutoCAD中，使用__________命令可以调整图形对象的线宽。

答案：LWEIGHT8. 在AutoCAD中，__________键用于撤销上一步操作。

答案：Ctrl + Z9. 在AutoCAD中，__________键用于重做撤销的操作。

答案：Ctrl + Y10. 在AutoCAD中，__________命令用于创建一个尺寸标注。

答案：DIM三、判断题11. 在AutoCAD中，使用ERASE命令可以删除图形对象。

（）答案：正确12. 在AutoCAD中，使用EXTEND命令可以延伸图形对象。

（）答案：正确13. 在AutoCAD中，使用SCALE命令可以缩放图形对象。

（）答案：正确14. 在AutoCAD中，使用MIRROR命令可以镜像图形对象。

（）答案：正确15. 在AutoCAD中，使用MOVE命令可以移动图形对象。

（）答案：正确四、简答题16. 简述AutoCAD中如何使用夹点编辑图形对象。

CAD考试题库含答案一、选择题（每题3分，共30分）1. CAD的全称是（）A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助工程答案：A2. AutoCAD软件中，以下哪个命令用于绘制直线（）A. lineB. circleC. rectangleD. polygon答案：A3. 在AutoCAD中，以下哪个命令用于删除对象（）A. eraseB. moveC. copyD. rotate答案：A4. 在AutoCAD中，以下哪个命令用于调整对象的大小（）A. scaleB. stretchC. trimD. extend答案：A5. 在AutoCAD中，以下哪个命令用于创建平行线（）A. offsetB. mirrorC. arrayD. fillet答案：A6. 在AutoCAD中，以下哪个命令用于创建圆形（）A. circleB. arcC. polylineD. spline答案：A7. 在AutoCAD中，以下哪个命令用于创建矩形（）A. rectangleB. polygonC. donutD. circle答案：A8. 在AutoCAD中，以下哪个命令用于创建正多边形（）A. polygonB. rectangleC. circleD. donut答案：A9. 在AutoCAD中，以下哪个命令用于创建椭圆（）A. ellipseB. circleC. arcD. polyline答案：A10. 在AutoCAD中，以下哪个命令用于创建样条曲线（）A. splineB. polylineC. arcD. circle答案：A二、填空题（每题3分，共30分）1. 在AutoCAD中，使用________命令可以撤销最近一次的操作。

答案：undo2. 在AutoCAD中，使用________命令可以重复上一次执行的命令。

答案：redo3. 在AutoCAD中，使用________命令可以调整视图的比例。

cad制图考试题库及参考答案1. 单选题：CAD软件中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. SPLINE答案：A2. 判断题：在CAD中，使用“TRIM”命令可以删除对象的一部分。

答案：正确3. 多选题：以下哪些工具可以用来创建圆？A. CIRCLEB. ELLIPSEC. RECTANGLED. POLYGON答案：A, B4. 填空题：在CAD中，使用“____”命令可以测量两点之间的距离。

答案：DIST5. 简答题：请简述在CAD中如何创建一个矩形。

答案：在CAD中创建矩形，可以使用RECTANGLE命令，然后根据提示输入矩形的起点和终点坐标，或者指定矩形的宽度和高度。

6. 计算题：给定一个矩形，其长为100单位，宽为50单位，使用CAD 软件计算其面积。

答案：矩形面积 = 长× 宽= 100 × 50 = 5000平方单位7. 操作题：请在CAD中绘制一个直径为80单位的圆，并将其放置在坐标(100,100)的位置。

答案：使用CIRCLE命令，输入直径D=80，然后输入圆心坐标(100,100)。

8. 单选题：在CAD中，哪个命令用于创建多段线？A. POLYLINEB. POLYGONC. SPLINED. ELLIPSE答案：A9. 判断题：在CAD中，使用“COPY”命令可以复制对象，但不可以指定复制的数量。

答案：错误10. 多选题：以下哪些命令可以用于修改对象？A. MOVEB. ROTATEC. SCALED. OFFSET答案：A, B, C, D11. 填空题：在CAD中，使用“____”命令可以创建一个与现有对象平行的复制品。

答案：OFFSET12. 简答题：请简述在CAD中如何使用“ARRAY”命令创建对象的阵列。

答案：在CAD中使用ARRAY命令创建对象的阵列，首先选择要阵列的对象，然后根据提示选择阵列类型（矩形或环形），输入行数和列数，以及相应的间距和角度，完成阵列的创建。

cad考试题库及参考答案最新1. 单选题：在CAD软件中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. RECTANGLED. ARC参考答案：A2. 多选题：在CAD中，以下哪些工具可以用来绘制圆形？A. CIRCLEB. ELLIPSEC. POLYGOND. SPLINE参考答案：A, B3. 判断题：CAD软件中的“TRIM”命令可以用来删除对象的一部分。

参考答案：正确4. 填空题：在CAD中，使用“____”命令可以测量两点之间的距离。

参考答案：DIST5. 简答题：请描述在CAD软件中如何设置绘图比例。

参考答案：在CAD软件中设置绘图比例，可以通过以下步骤进行：首先，打开CAD软件，点击“格式”菜单，选择“绘图单位”选项。

在弹出的对话框中，可以设置绘图比例，例如，输入1:100表示1单位代表100个实际单位。

设置完成后，点击“确定”保存设置。

6. 计算题：若在CAD中绘制一个长为100mm，宽为50mm的矩形，当绘图比例设置为1:20时，该矩形在图纸上的尺寸是多少？参考答案：在绘图比例为1:20的情况下，矩形的实际尺寸为100mm x 50mm，因此在图纸上的尺寸为5mm x 2.5mm。

7. 综合题：请根据以下步骤在CAD中绘制一个简单的房屋平面图。

步骤一：使用LINE命令绘制房屋的外轮廓。

步骤二：使用RECTANGLE命令绘制窗户和门。

步骤三：使用POLYGON命令绘制屋顶。

步骤四：使用DIMENSION命令标注房屋的尺寸。

参考答案：按照上述步骤操作，首先使用LINE命令绘制房屋的外轮廓，然后使用RECTANGLE命令绘制窗户和门，接着使用POLYGON命令绘制屋顶，最后使用DIMENSION命令标注房屋的尺寸，即可完成一个简单的房屋平面图。

以上为CAD考试题库及参考答案的最新内容。

一、单选题：A 1、调用画圆命令的"相切、相切、相切"选项，即用3个相切条件画圆的方法是A：菜单法 B：命令按钮法 C：在命令行输入画圆命令 D：任意方法A 2、除用三点法画圆弧以外， AutoCAD按什么方向画圆弧A：按逆时针 B：按顺时针 C：任意方向D 3、用画矩形命令可以画出的矩形可以为A：带圆角的矩形 B：带倒角的矩形 C：直角矩形 D：另外三个答案全对D 4、选择填充的方法A：在封闭的填充区域内指定一点 B：选择组成边界的对象C：窗口选择 D：另外三个答案全对B 5、不可用于编辑剖面符号的命令有A：删除命令 B：偏移命令 C：镜像命令 D：编辑图案填充编辑命令A6、图案填充时，如果提示"图案填充间距太密，或短划尺寸太小"，则应该A：放大填充比例 B：缩小填充比例 C：修改方向 D：不能做A 7、调用一次多段线命令，绘制的是A：一个图形对象 B：击n下鼠标,为n-1个对象 C：不确定B 8、调用一次画线（line）命令，绘制的是A：一个图形对象 B：击n下鼠标,为n-1个对象 C：不确定B 9、下面哪些画线命令画出的线本身可以有宽度，不受"线宽"显示的影响：A：直线 (line) B：多段线（pline） C：多线(xline) D：构造线D 10、在下列命令中具有修剪功能的是：A：修剪命令 B：倒角命令 C：圆角命令 D：三个答案全对D 11、在下列命令中，调用一次可复制生成多个与源对象完全相同结构的命令是：A：阵列命令 B：偏移命令 C：镜像命令 D：三个答案全对D 12、在下列命令中，可以改变对象大小或长度的命令是A：比例缩放命令 B：拉伸命令 C：拉长命令 D：三个答案全对C 13、在下列命令中，不具有删除功能的命令是A：撤消命令 B：删除命令 C：修剪命令 D：镜像命令B 14、选择对象时全选对象的选项是：A：a B：all C：F D：WC 15、选择对象时栏选对象的选项是A：a B：all C：F D：WA 16、选择对象后，取消部分选择对象的选项是A：R B：all C：F D：WD 17、将一个对象放大到原图形的二倍，输入的比例因子为A：-1 B：-2 C：1 D：2C 18、将一个对象缩小到原图形的一半，输入的比例因子为A：-1 B：-2 C：0.5 D：-0.5 C 19、不影响图层显示的图层操作有A：关闭图层 B：冻结图层 C：锁定图层 D：以上全对A 20、可以影响图层上对象编辑的图层操作有A：锁定图层 B：关闭图层 C：冻结图层 D：以上全对A 21、使用Zoom命令，"全部缩放"显示的选项为A：A B：E C：W D：PC 22、使用Zoom命令，窗口显示对象的选项为：A：A B：E C：W D：PA 23、AutoCAD 中输入符号"φ"的代码是A：%%c B：%%d C：%%p D：%%O B 24、AutoCAD 中输入符号度"°"的代码是A：%%c B：%%d C：%%p D：%%O C 25、AutoCAD 中输入下划线符号"______"的代码是A：%%c B：%%d C：%%u D：%%p D 26、AutoCAD 中输入上划线符号的代码是：A：%%p B：%%d C：%%u D：%%O A 27、要想图块能被其它文件所用，应使用以下哪种命令：A：Wblock(简化W) B：Block C：DT D：Group C 28、在AutoCAD中，启用对象捕捉的快捷键是A：F7 B：F2 C：F3 D：F8 A 29、在AutoCAD中，不能消隐的模型有A：线框模型 B：表面模型 C：实体模型 D：全是C 30、在AutoCAD中，可以进行布尔运算的模型有A：线框模型 B：表面模型 C：实体模型 D：其它全是D 31、在AutoCAD中，不可以直接拉伸的对象有A：圆弧 B：用矩形命令绘制的矩形 C：封闭的多段线 D：面域C 32、不可用回转命令生成回转体的对象有A：圆 B：矩形 C：多线 D：面域A 33、将任意长的一条直线五等分的方法有A：绘制定数等分点 B：绘制定长等分点 C：画线段 D：绘制多点B 34、单行文字的命令是A：T B：DT C：MT D：TTB 35、画一条直线后又画一个圆，使用什么命令可一次同时删除所绘制的圆和直线A：REDO B：UNDO C：RESTORE D：UD 36、要使当前视图放大4倍显示，可使用ZOOM命令中的_____选项A：0.25 B：4 C：0.25X D：4XC 37、在DTEXT命令中，在提示符下输入90%%D之后，屏幕上显示A：90%%D B：90%D C：90° D：90DA 38、可以将AUTOCAD的图形输出为块，其格式为A：.dwg B：.blk C：.dwt D：.satD 39、用DTEXT命令书写文字时，用______才能结束命令A：双击右键 B：双击 C：按两次空格 D：按两次回车B 40、在AutoCAD中，一次绘制三条相互平行的直线应使用_______命令A：多段线 B：多线 C：射线 D：构造线A 41、不能处理点的编辑命令是A：偏移（offset） B：复制（copy ） C：移动（move） D：旋转（rotate）B 42、在引线标注时，可以标注A：上下偏差 B：形位公差 C：对称公差 D：极限偏差B 43、使用ZOOM命令时，以下什么命令选项能将图形最大显示出来A：全部ALL B：范围 C：窗口 D：动态C 44、在图层特性管理器中，不能设置：A：线型 B：线宽 C：线型比例 D：颜色C 45、设置点A的坐标为（34，12），B点坐标为（54，32），则B相对于A的坐标值为A：@20，-20 B：@-20,20 C：@20,20 D：@-20,-20D 46、使用多线命令，不可以绘制A：带中心线的多线 B：两条平行的不同颜色的直线 C：4条多线 D：带线宽的多线A 47、在设置多线样式时，以下描述正确的是A：当前使用的多线样式无法修改 B：无法绘制两端用直线封闭的多线C：无法绘制两端用圆弧封闭的多线 D：STANDARD类型也可以清除A 48、偏移命令不能偏移的图形对象是A：剖面线 B：圆弧 C：多段线 D：圆B 49、不能用修剪命令TRIM修剪的图形对象是A：直线LINE B：多线MLINE C：多段线PLINE D：构造线XLINE A 50、在线型管理器窗口中，若当前对象的缩放比例为5 ，全局比例因子为2，则线型的实际比例是A：10 B：5 C：2.5 D：2C 51、在绘图过程中，常使用"绘图"|"圆"命令中的____选项绘制连接弧A：圆心、半径 B：三点 C：相切、相切、半径 D：相切、相切、相切C 52、打开和关闭栅格，可按____键A：F1 B：F3 C：F7 D：F8D 53、在窗口中输入文字"AutoCAD2004"，下列正确的书写格式是A：%%U AutoCAD2004 %%U B：%%O AutoCAD%%O 2004C：%%P AutoCAD%%P 2004 D：Auto%%U CAD%%U 2004A 54、下列命令中为透明命令的是A：实时平移 B：直线命令 C：圆命令 D：删除命令B 55、圆角半径的数值必须设置为____的数A：大于零 B：不小于零 C：小于零 D：任意值B 56、绘图平面的旋转可以通过哪种方法实现A：旋转UCS图标 B：旋转UCS C：旋转WCS D：不能旋转A 57、要查询图形的周长，应使用下面哪种方法A：查询"面积" B：查询"距离" C：查询"面域/质量特性" D：不能实现A 58、当一个层被设置为不打印，该层上对象将A：仍然显示但不打印 B：不显示同时不打印 C：不显示同时打印B 59、利用哪种办法可以提供统一的项目标准A：利用原型图 B：利用样板文件 C：重新利用现有的二维图形 D：从启动对话框中选择缺省设置中的公制C 60、在标注尺寸时，如果字高设置为20，打印图纸的比例设置为1：10，则打印出的图形上文字大小为A：20 B：200 C：2 D：不确定B 61、绘制图形时，绘制线段长为120，在标注尺寸的样式设置中，"测量单位比例因子"设置为2，则标注的长度为A：120 B：240 C：60 D：不确定C 62.在AutoCAD中用拉伸（stretch）命令编辑图形对象时，应采用的选择方式为（）（A）点选（B）窗选w （C）压窗选c （D）全选all B 63.在AutoCAD中画出图形“•”的命令是（）（A）point （B）donut （C）hatch （D）solid B 64.在AutoCAD中被锁死的层上（）（A）不显示本层图形（B）不可修改本层图形（C）不能增画新的图形（D）以上全不能D 65.在AutoCAD中，如果0层是当前层，则它不可以被（）（A）关闭和删除（B）锁死和关闭（C）冻结和锁死（D）删除和冻结D 66.在AutoCAD中，对两条直线使用圆角命令，则两线必须（）（A）直观交于一点（B）延长后相交（C）位置可任意（D）共面B 67.在AutoCAD中绘图需要使用多线时，由于一次绘出的多线被当作一个实体对待，因此对多线的编辑应该使用命令（）（A）break （B）mledit （C）explode （D）trim A 68. 以下有关AutoCAD中快速文字命令“qtext”的叙述错误的是（）（A）执行一种快速算法生成文字（B）本命令只有开/关两个选项（C）快速文字就是不显示文字（D）本命令可提高图形生成速度B 69.在AutoCAD中尺寸比例因子（measurement scale）为1时，某尺寸标注的尺寸数字是100，改尺寸比例因子为2后，尺寸数字100变为（）（A）不改变（B）200 （C）50 （D）其它D 70. 以下有关AutoCAD中“捕捉模式”(SNAP)和“栅格模式”（GRID）的叙述正确的是（）（A）栅格的纵横间距必须相等（B）SNAP的纵横间距必须相等（C）只有显示栅格式打开SNAP才能捕捉到栅格点。

cad考试试题库及参考答案一、选择题1. 在CAD软件中，以下哪个命令用于绘制直线？A. CIRCLEB. LINEC. ARCD. ELLIPSE答案：B2. 尺寸标注中，符号“Ø”通常用来表示什么？A. 直径B. 半径C. 角度D. 长度答案：A3. 在AutoCAD中，如何快速缩放视图以适应窗口？A. ZOOMB. PANC. EXTENDD. TRIM答案：A4. 以下哪种图层属性用于控制对象是否可打印？A. 颜色B. 线型C. 线宽D. 可见性答案：D5. 在CAD中，创建一个圆的快捷键是什么？A. CTRL + CB. CTRL + VC. CTRL + ZD. C答案：D二、填空题1. 在AutoCAD中，使用________命令可以创建一个与现有对象具有相同属性的新对象。

答案：MATCHPROP2. 为了确保绘图的准确性，通常需要在绘图前设置绘图的________。

答案：单位和比例3. 在进行图纸打印时，可以通过调整________来确保打印输出的质量。

答案：打印样式表4. 为了在图纸中表示不同的材料或区域，通常会使用________来区分。

答案：图层5. 在AutoCAD中，可以通过________功能来快速复制并镜像对象。

答案：阵列三、判断题1. 在AutoCAD中，使用HATCH命令可以填充区域，但无法控制填充图案的角度和比例。

（错）答案：正确2. CAD软件中的XREF功能允许用户将其他图纸作为参照插入到当前图纸中。

（对）答案：正确3. 在AutoCAD中，使用FILLET命令可以创建圆角，但不能创建斜角。

（错）答案：错误4. 为了提高绘图效率，应该尽量避免使用块（BLOCK）功能。

（错）答案：错误5. CAD软件中的DIMSTYLE命令用于管理和修改标注样式。

（对）答案：正确四、简答题1. 请简述如何在AutoCAD中使用“偏移”命令来创建平行线。

答：在AutoCAD中，使用“偏移”命令（OFFSET）可以快速创建与选定对象平行的线条。
