传声器

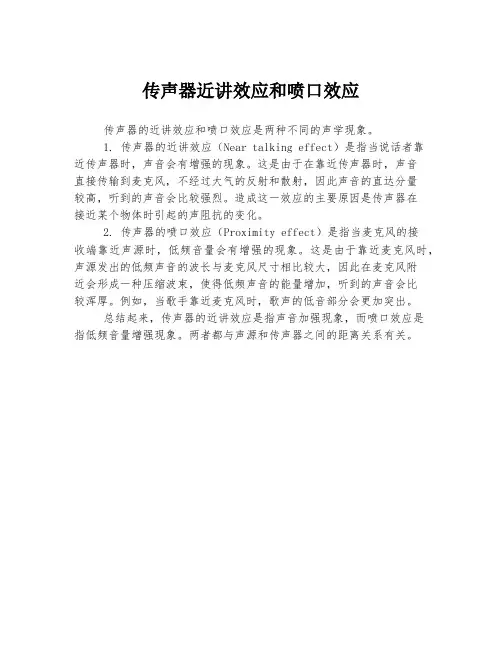

传声器近讲效应和喷口效应
传声器的近讲效应和喷口效应是两种不同的声学现象。

1. 传声器的近讲效应（Near talking effect）是指当说话者靠
近传声器时，声音会有增强的现象。

这是由于在靠近传声器时，声音
直接传输到麦克风，不经过大气的反射和散射，因此声音的直达分量
较高，听到的声音会比较强烈。

造成这一效应的主要原因是传声器在
接近某个物体时引起的声阻抗的变化。

2. 传声器的喷口效应（Proximity effect）是指当麦克风的接
收端靠近声源时，低频音量会有增强的现象。

这是由于靠近麦克风时，声源发出的低频声音的波长与麦克风尺寸相比较大，因此在麦克风附
近会形成一种压缩波束，使得低频声音的能量增加，听到的声音会比
较浑厚。

例如，当歌手靠近麦克风时，歌声的低音部分会更加突出。

总结起来，传声器的近讲效应是指声音加强现象，而喷口效应是
指低频音量增强现象。

两者都与声源和传声器之间的距离关系有关。

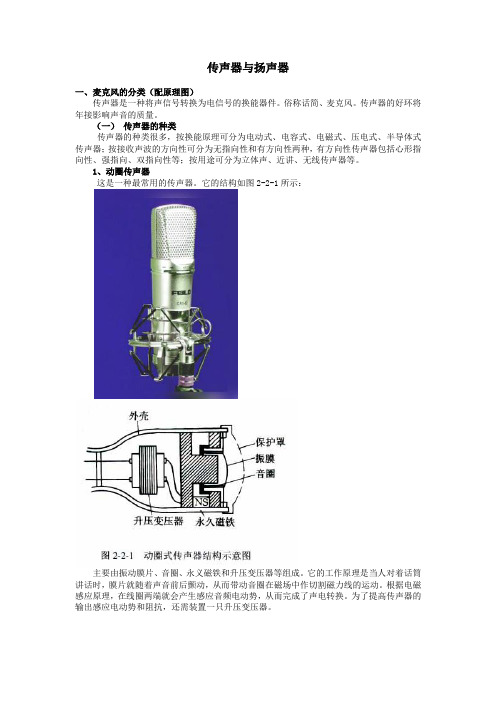

传声器与扬声器一、麦克风的分类（配原理图）传声器是一种将声信号转换为电信号的换能器件。

俗称话简、麦克风。

传声器的好环将年接影响声音的质量。

（一）传声器的种类传声器的种类很多，按换能原理可分为电动式、电容式、电磁式、压电式、半导体式传声器；按接收声波的方向性可分为无指向性和有方向性两种，有方向性传声器包括心形指向性、强指向、双指向性等；按用途可分为立体声、近讲、无线传声器等。

1、动圈传声器这是一种最常用的传声器。

它的结构如图2-2-1所示：主要由振动膜片、音圈、永义磁铁和升压变压器等组成。

它的工作原理是当人对着话筒讲话时，膜片就随着声音前后颤动，从而带动音圈在磁场中作切割磁力线的运动。

根据电磁感应原理，在线圈两端就会产生感应音频电动势，从而完成了声电转换。

为了提高传声器的输出感应电动势和阻抗，还需装置一只升压变压器。

动圈传声器结构简单、稳定靠、使用方便、固有噪声小，被广泛用于语言广播和扩声系统中。

但缺点是灵敏度较低、频率范围窄。

近几年已有专用动圈传声器，其特性和技术指标都较好。

2、电容传声器电容传声器是靠电容量的变化而工作的。

它的结构如图2-2-2所示：主要由振动膜片、刚性极板、电源和负载电阻等组成。

它的工作原理是当膜片受到声波的压力，并随着压力的大小和频率的不同而振动时，膜片极板之间的电容量就发生变化。

与此同时，极板上的电荷随之变化，从而使电路中的电流也相应变化，负载电阻上也就有相应的电压输出，从而完成了声电转换。

电容传声器的频率范围宽、灵敏度高、失真小、音质好，但结构复杂、成本高，多用于高质量的广播、录音、扩音中。

3、驻极体电容传声器这种传声器的工作原理和电容传声器相同，所不同的是它采用一种聚四氟乙烯材料作为振动膜片。

由于这种材料经特殊处理后，表面被永久地驻有极化电荷，从而取代了电容传声器的极板，故名为驻极体电容传声器。

其特点是体积小、性能优越、使用方便，被广泛地应用在盒式录音机中作为机内传声器。

传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5: 极板：电容的另一个电极，并且连接到了FET的G极上。

6: 极环：连接极板与FET的G极，并且起到支撑作用。

7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。

声学检测传声器的应用传声器头的应用：1.传声器前置放大一体的ICP传声器：各种声学试验，测试(IEC651, Type1，2)；自由场声音测定时使用；2.自由场传声器：声场环境的声压测定；环境噪音测定用；消声室内声音测定用。

3.压力场传声器：压力场声音测定用；管内声音测定用；恒音室内声音测定使用；具有坚固的结构样式，可用于高音压的测定。

4.特殊传声器：40AR：随机感应用(=发散/恒音室内用)；40AQ：随机感应用(=发散/恒音室内用)；40AN ：高灵敏度，自由音场用。

至1Hz低频测定用；40DP：1/8“至184Db高音压,高频率测定用；40AT：阵列用, 自由音场,多通道内藏前置放大器的麦克风；40SA：探测型麦克风,高温恶劣环境用(可至800℃),靠近声源测定。

5.室外用传声器：41AM：飞机噪音测试用(永久设置用,包含所有的附件)，0°入射角；41CN：都市交通噪音测试用(永久设置用, 包含所有的附件)，90°入射角；41AS：41AM中的传声器(不包含附件)；40AS： 41CN中的传声器(不包含附件)；41AL：便携式环境噪音测试用(短时间使用)；41AL-S：90 都市交通噪音测定用, 200V外部电源必要；41AL-1：0 飞机场噪音测定用, 200V外部电源必要；41AL-2：90 都市交通噪音测定用,200V外部电源不必要；41AL-6：0 飞机场噪音测定用,200V外部电源不必要。

6.声强传声器：声音强度测定用传声器对(IEC1043 Type 1)；直径：1/4“(40BI), 1/2”(50AK)。

7.声强探测器：声音强度测定用探测组件(IEC1043 Type 1)。

8.高压传声器：主要用于圆柱体内压力和声音的测试；可用于测定液体的冲击声，例如核电站管道中液体的冲击现象的测定等。

传声器前置放大器的应用：1. 1/2" 前置放大器：麦克风用前置放大；2. 1/4" 前置放大器：麦克风用前置放大；3. 声音接受器-功放麦克风一体：电容式麦克风+前置放大+电源模块作成一体的便携式器件，可直接插入信号分析器；声音功率,环境噪音测定时使用。

常见传声器的结构及工作原理传声器又称话筒，它是将声音信号转换为电信号的电声器件。

传声器的种类很多，若按换能原理分有电容式、压电式、驻极体电容式、电动动圈式、带式电动式以及碳粒式等，现在应用最广的是电动动圈式和驻极体电容式两大类。

1.动圈式传声器动圈式传声器又叫电动式传声器，它在结构上与电动式扬声器相似，也是由磁铁、音圈以及音膜等组成的，如图12-11 所示。

动圈式传声器的音圈处在磁铁的磁场中，当声波作用在音膜使其产生振动时，音膜便带动音圈相应振动，使音圈切割磁力线而产生感应电压，从而完成声一电转换。

由于音圈的阻数很少.它的阻抗很低，阻抗匹配变压器的作用就是用来改变传声器的阻抗，以便与放大器的输入阻抗相匹配。

动圈式传声器的输出阻抗分高阻和低阻两种，高阻抗的输出阻抗一般为1000 - 2000Ω，低阻抗的输出阻抗为200 - 600Ω。

动圈式传声器的频率响应一般为200 5000Hz，质量高的可达30 - 18000Hz。

动圈式传声器具有坚固耐用、工作稳定等特点，具有单向指向性，价格低廉，适用于语言、音乐扩音和录音。

2. 电容式传声器电容式传声器是一种利用电容量变化而引起声电转换作用的传声器，它的结构如图12-12所示，它是由一个振动膜片和固定电极组成的一个间距很小的可变电容器。

当膜片在声波作用下产生振动时，振动膜片与固定电极间的距离便发生变化，引起电容量的变化。

如果在电容器的两端有一个负载电阻R 及直流极化电压E. 则电容量随声波变化时，在R 的两端就会产生交变的音频电压。

电容式传声器的输出阻抗呈容性，因电容量小，但低频时容抗会很大。

为保证低频的灵敏度，应有一个输入阻抗大于或等于传声器输出阻抗的阻抗变换器与其相连，经阻抗变换后，再用传输线与放大器相连。

这个阻抗变换器一般采用场效应管。

电容式传声器灵敏度高，输出功率大，结构简单，音质较好，但要使用电源，并不太方便，因此多用于剧场及要求较高的语言及音乐播送场合。

探究立体声录音中传声器的使用经验与技巧1. 引言1.1 探究立体声录音中传声器的使用经验与技巧在立体声录音中，传声器是起到至关重要作用的设备之一。

传声器可以帮助我们捕捉到更加真实、立体的声音，从而提高录音的质量和效果。

使用传声器需要一定的经验和技巧，只有掌握了正确的方法，才能充分发挥其作用。

在本文中，我们将探究立体声录音中传声器的使用经验与技巧。

我们将分享如何选择合适的传声器，如何设置传声器的位置和角度，如何调整传声器的灵敏度，如何避免传声器的干扰，以及如何利用传声器进行声音混合。

通过学习这些内容，你将能够更加熟练地运用传声器，在录音过程中取得更好的效果。

2. 正文2.1 选择合适的传声器选择合适的传声器对于立体声录音至关重要。

传声器的选择需要考虑录音环境、录音主体以及录音目的等因素。

以下是一些关于选择合适传声器的经验与技巧：1. 根据录音环境选择传声器类型：不同的录音环境需要不同类型的传声器，比如在室内录音时可以选择指向性传声器以减少外部环境噪音的干扰，而在户外录音时则可以选择全向传声器以捕捉更广泛的声音范围。

2. 考虑录音主体的特点：录音主体的声音特点也会影响传声器的选择，比如对于高音质要求的主体可以选择高保真传声器，而对于低音质要求的主体则可以选择普通传声器。

3. 根据录音目的选择传声器灵敏度：根据录音需要捕捉的声音细节以及录音目的，选择合适的传声器灵敏度可以有效提高录音效果。

4. 考虑传声器的品牌和质量：传声器的品牌和质量也是选择传声器时需要考虑的重要因素，优质的传声器能够提供更稳定和清晰的录音效果。

选择合适的传声器是立体声录音中的关键一步，只有选择到合适的传声器才能获得最佳的录音效果。

通过仔细选择传声器类型、考虑录音主体特点、选择合适的灵敏度以及选购优质品牌的传声器，可以更好地应对不同录音需求，提高录音质量。

2.2 设置传声器的位置和角度设置传声器的位置和角度是进行立体声录音中至关重要的一步。

传声器的类型及工作原理传声器，俗称话筒，声频技术系统中的第一个环节，质量优劣和使用是否得当会直接影响到声音节目的质量一作为拾音的第一步，录音技术人员应对传声器的性能有充分的解。

下面介绍几种特殊类型的传声器：无线传声器。

无线传声器是将声频信号去调制一个载波，由天线辐射给附近接收机的传声器。

由于解脱了传声器电缆的限制，无线传声器的使用非常灵活，尤其对移动声源的拾取可以坚持声音的一致性，给舞台扮演或电视外景录音带来很大方便。

其使用米波和分波波段，采用调频制，具有抗干扰能力强、频率特性宽、失真度和噪声小、发射机效率高等优点：工作频段低容易受到民用通信和调频广播的干扰，工作频段高其技术指标、可靠性和拾音精确度也高，但价格较贵。

今天，大多数无线传声器工作在甚高频VHF中间频段和超高频（UHF较低频段(例如150216MHz400470MHz900950MHz上，单只传声器的工作频点在这些频率范围内进行选择，接收机的频率范围与传声器相对应。

系统构成包括传声器头、发射机、接收机三个部分，厂家在提供无线传声器系统时有其预先设计好的惯例组合，也可根据用户要求白行组合。

现在接收局部多采用分集接收方式，最常用的就是双天线接收。

两根天线是装置在同一个接收机上，天线的间距是固定的但角度可以调整。

集群式多通路无线传声器系统里，两根天线是分开设立的处在不同的位置上，所能控制的接收范围大大增加。

为了获得最佳接收效果，天线间至少相距一米。

演播室里录音时，6米以上的间距比较理想。

无线传声器的天线和接收机之间应做到阻抗匹配，大多数无线传声器系统都采用50欧姆天线，并且使用RG-58U电缆。

专业级无线传声器一般装有压限器，当发射机与接收机之间的距离不时改变时，接收的声频音量能坚持恒定一当同时使用多只无线传声器时，之间的频率间隔要大于1MHz可能的情况下，频率的间隔越大，越能防止频率干扰，有利于信号的接收。

纽扣传声器。

纽扣传声器是一种小型传声器，义叫颈挂式、别针式、佩带式传声器。

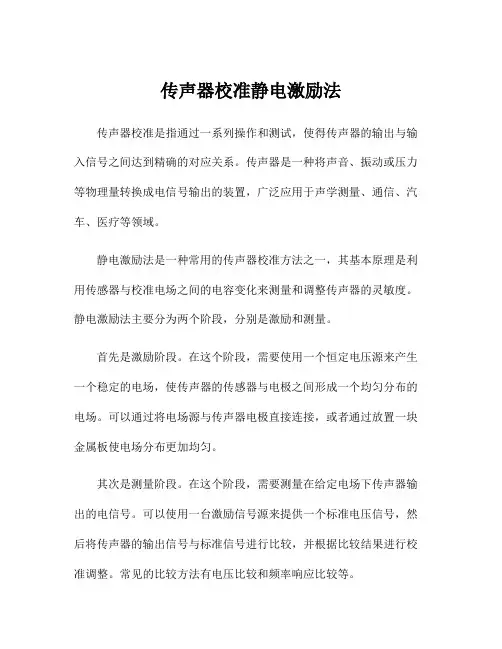

传声器校准静电激励法传声器校准是指通过一系列操作和测试，使得传声器的输出与输入信号之间达到精确的对应关系。

传声器是一种将声音、振动或压力等物理量转换成电信号输出的装置，广泛应用于声学测量、通信、汽车、医疗等领域。

静电激励法是一种常用的传声器校准方法之一，其基本原理是利用传感器与校准电场之间的电容变化来测量和调整传声器的灵敏度。

静电激励法主要分为两个阶段，分别是激励和测量。

首先是激励阶段。

在这个阶段，需要使用一个恒定电压源来产生一个稳定的电场，使传声器的传感器与电极之间形成一个均匀分布的电场。

可以通过将电场源与传声器电极直接连接，或者通过放置一块金属板使电场分布更加均匀。

其次是测量阶段。

在这个阶段，需要测量在给定电场下传声器输出的电信号。

可以使用一台激励信号源来提供一个标准电压信号，然后将传声器的输出信号与标准信号进行比较，并根据比较结果进行校准调整。

常见的比较方法有电压比较和频率响应比较等。

静电激励法的优点在于可实现快速校准，且具有较高的准确性和重复性。

然而，也存在一些挑战和注意事项需要考虑。

首先，需要确保电场分布较为均匀，否则可能导致测量误差。

其次，传感器与电极之间的电容变化需要进行精确测量和计算。

最后，传声器在长时间使用后可能会出现漂移或老化等问题，因此需要定期进行校准。

传声器校准静电激励法的应用范围广泛。

在声学测量领域，传声器的准确性直接影响到测量结果的精确性，因此传声器校准是非常重要的。

在通信领域，传声器的校准能够确保语音信号的清晰传输。

在汽车领域，传声器的校准可以提高车内通话和音响系统的声音质量。

在医疗领域，传声器的校准能够确保医疗设备的准确性和可靠性。

为了保证传声器校准的有效性，需要使用高品质、可靠的仪器设备和频谱分析仪等辅助工具。

同时，还需要进行严格的质量控制和检验，确保校准结果的可重复性。

此外，需要在合适的环境条件下进行校准，以减少外部干扰对校准结果的影响。

总之，传声器校准静电激励法是一种常用的传声器校准方法，可以实现快速、准确和可靠的校准结果。

传声器的工作原理和应用场景A microphone, also known as a transducer, works on the principle of converting sound waves into electrical signals. 传声器，也称为传感器，工作原理是将声波转化为电信号。

When sound waves enter the microphone, they cause a diaphragm or other element to vibrate. 当声波进入传声器时，它们会导致振膜或其他元件振动。

This vibration is then converted into an electrical signal through a process called transduction. 这种振动随后通过转换过程转化成电信号。

The electrical signal can then be amplified and processed to produce the desired outcome, whether that is recording sound, amplifying it for public address systems, or transmitting it through a communication device. 电信号可以被放大和处理，以产生所需的结果，无论是录音、为公共广播系统放大声音还是通过通信设备传输声音。

Microphones are widely used in various settings, including entertainment, communication, and surveillance. 话筒广泛应用于各种场所，包括娱乐、通讯和监视。

In the entertainment industry, microphones are used for recording music and vocals, amplifying sound for live performances, and capturing sound for film and television production. 在娱乐产业中，话筒被用于录制音乐和人声、为现场表演放大声音以及捕捉电影和电视制作中的声音。

一、实验设备：1.传声器：Sennheiser MKH 416、MKH 816、MKH60、MKH70、MD441、NEUMANN U87、SCHOEPS等。

2.传声器附件3.SQN—3调音台4.SONY MDR-7509HD耳机5.音频线6.笔记本电脑、音箱二、实验内容及结论1．传声器灵敏度比较试验：用笔记本电脑中neundo软件放出1kHz纯音，用MKH 416在距音箱1m处拾音，调整调音台电平，使VU表起表达到0VU。

然后调音台增益不变，分别用各种话筒在距音箱1m处拾音，观察起表情况。

（MD441灵敏度太低除外）备注：由于MD441灵敏度过低，在距音箱2cm处仅起表-12dB，因此不具有对比性。

结论：NEUMANN U87、SCHOEPS灵敏度较低，不利于在室外进行声音拾取。

其余传声器灵敏度较高，皆可以进行室外录音，816的灵敏度最高。

2．传声器频率响应曲线比较试验：用笔记本电脑中neundo软件放出1kHz纯音，用MKH 416在距音箱1m处拾音，调整调音台电平，使VU表起表达到0VU。

然后调音台增益不变，分别用各种话筒在距音箱1m处拾音，并且放不同频率的纯音，观察起表情况。

（单位为dB）单位为dB空白处为不起表，无法读数。

MD441测试数据为在距音箱2cm处进行测量的数据结论：由于房间声学环境不是标准的，因此试验结果与传声器真实参数偏差较大。

由数据比较可以得出，NEUMANN U87的频率响应曲线最为平直，灵敏度不高，适合在室内录宽频带大动态的声音。

其余的传声器由于要兼顾室外录音的条件，所以频率响应曲线不平，室外录音70与816频率响应曲线最平，性能最好。

所有传声器都是在500Hz至4000Hz处最为平直，符合人耳的特点，并且对人声都有很好的还原。

MD441灵敏度低，但对高频响应也较好，所以适合录如枪声、爆炸声等大声压级、高频多的声音。

3．传声器指向性比较试验：用笔记本电脑中neundo软件放出1kHz纯音，用MKH 416在距音箱1m处拾音，调整调音台电平，使VU表起表达到0VU。

传声器的种类及原理解密声源的振动引起周围空气媒质质电作同样振动，从而形成声波。

声波以声源为中心，向四面八方传播，为处于声波场中的传声器所拾取．传声器的工作过程实质上分为两步进行：(1)拾取由声渡压力变化而引起的空气压力的微小变化。

(2)通过压敏材料把上述的变化转换为相应的随时间而变化的电信号，具体讲就是首先通过对压力变化敏感的材料（例如振动膜片等）进行声能机械能的转换；然后，再通过一定方法进行机械能电能的转换，其输出的电信号即为音频信号。

这个过程称为“拾音”。

传声器的种类很多，分类方法也不尽相同。

通常．根据声波接收原理可以分为声压式（压力式）、压强式和组合式三种；根据换能方式，可以分为电动式（包括动圈式、带式和平膜式音圈式）、电容式（包括电容式和驻极体式）、压电式等；根据指向性又可分为全指向性（无指向性）、单指向性（指向性呈心形）、双指向性（指向性呈“8”字形）；根据使用场合可分为立体声传声器、近讲传声器、佩戴式传声器、无线传声器、测量传声器等。

压强式传声器：因空间中的振动膜片，其表面任一点的声波强度可用这一点的声波压力与大气压之差表示。

所以，在压强式传声器的设计中，把一小块振动膜片装置在一个封闭盒中，使膜片一个表面受到声波的作用，而另一面则与封闭盘中的恒定的大气压力相接触，这样，处于声波场中的膜片将对声压的微小变化作出反应，并把此能量转换成电信号输出。

目前广泛使用的动圈式传声器、电容传声器等，就是根据此原理制成的。

压差式传声器：处于声场中的振动膜片，其两面所受到的瞬间声波压力是略有差异的。

这是因为膜片存在一定的厚度．从而声波从一面传到另一面的路程不相等，故形成相位差。

这种声波压力的微小差别就称为压差，这种压差可推动膜片振动。

在压差式传声器的设计中，把振动膜片嵌在一个小障板中，使膜片的两面都接收声波而振动，然后，把此能量转换成电倌号输出。

各种带式传声器就是根据这种原理制成的。

动圈传声器是历史最久、使用最广泛的一种传声器，也是目前家庭卡拉OK演唱最常用的一种传声器，它是根据电磁感应原理，即音圈（导体）在磁场中切割磁力线，在音圈两端产生感应电动势的原理工作的，这种感应电动势的大小随声音的变化而变化，这样就完成了声一电的转换，故它是一种电动传声器。

制作简易传声器实验简介：传声器是一种将声能转换为电能或机械能的装置。

在本实验中，我们将制作一个简易的传声器，通过声波的振动将声能转换成电能，并在扬声器中发出声音。

实验材料：1. 纸杯2. 硬纸板3. 铝膜电容式传声器4. 铜线5. 电线6. 多米诺骨牌7. 音频源（例如手机或MP3播放器）8. 电池或电源实验步骤：步骤1：制作传声器振动膜首先，将纸杯倒置在硬纸板上，并使用铝膜电容式传声器的外圈在纸杯上画一个圆。

接下来，用剪刀小心地剪下圆形，确保不要损坏传声器。

步骤2：连接传声器和音频源将传声器的两个铜片用铜线连接到音频源的输出端口。

确保连接牢固，并避免导线短路。

步骤3：连接传声器和扬声器使用电线将传声器连接到扬声器或音响装置。

确保连接正确，以便将转换的声音传递到扬声器中。

步骤4：连接传声器和电源将传声器的铜片的一端用电线连接到正极，另一端连接到负极。

如果你使用电池作为电源，确保将正负极正确连接。

步骤5：测试传声器现在，播放一段音乐或人声，观察传声器是否正确工作。

你将能够从扬声器中听到声音，并验证传声器的效果。

实验原理：传声器基于电容式传感器的原理，通过传声器的振动膜感应声音的振动，并转换成电信号。

- 当音频源产生声音时，传声器的振动膜也会随之振动。

- 振动膜与传声器的电容板之间形成电容，随着振动膜的振动，电容的值在不断变化。

- 振动后的电信号通过传声器的铜片传输到扬声器中，并在扬声器中转换为声音信号。

通过这个实验，我们可以感受到传声器的工作原理，并从实践中了解声音信号的转换过程。

小结：在这个实验中，我们成功制作了一个简易的传声器，并验证了它的工作原理。

传声器是一种重要的声音转换装置，广泛应用于麦克风、扬声器等设备中。

通过这个实验，我们不仅学习到了传声器的原理和制作方法，也加深了对声音转换过程的理解。

希望这个实验能够激发你对声学和电子学的兴趣，并对声音相关技术有更深入的了解。
